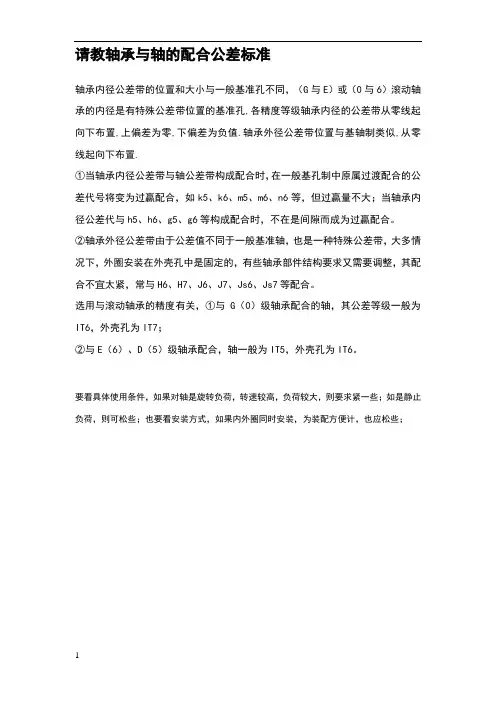

请教轴承与轴的配合公差标准轴承内径公差带的位置和大小与一般基准孔不同,(G与E)或(0与6)滚动轴承的内径是有特殊公差带位置的基准孔,各精度等级轴承内径的公差带从零线起向下布置,上偏差为零,下偏差为负值.轴承外径公差带位置与基轴制类似,从零线起向下布置.①当轴承内径公差带与轴公差带构成配合时,在一般基孔制中原属过渡配合的公差代号将变为过赢配合,如k5、k6、m5、m6、n6等,但过赢量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时,不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴,也是一种特殊公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与H6、H7、J6、J7、Js6、Js7等配合。
选用与滚动轴承的精度有关,①与G(0)级轴承配合的轴,其公差等级一般为IT6,外壳孔为IT7;②与E(6)、D(5)级轴承配合,轴一般为IT5,外壳孔为IT6。
要看具体使用条件,如果对轴是旋转负荷,转速较高,负荷较大,则要求紧一些;如是静止负荷,则可松些;也要看安装方式,如果内外圈同时安装,为装配方便计,也应松些;v1.0 可编辑可修改一般情况下,轴一般标0~+0。
005 如果是不常拆的话,就是+0。
005~+0。
01的过盈配合就可以了,如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀,所以轴承越大的话,最好是-0。
005~0的间隙配合,最大也不要超过0。
01的间隙配合一个老的工程师告诉我的经验!!还有一条就是动圈过盈,静圈间隙,要不0.03,0.05经验加实践,肯定没问题..至于什么时候正,什么时候负就不用我说了吧。
