门禁主机说明书
门禁主机说明书
使用手册 安装使用前请仔细阅读本说明书目录一、引言二、产品外观三、系统功能四、主要参数五、安装接线六、故障检修七、原装附件八、软件安装九、门禁软件十、考勤软件一、 引言：感谢您使用本网络(联网)型门禁系统，在使用本系统之前，请您详细阅读本使用手册，并严格按照手册中的要求来操作。
此手册将介绍本系统主要功能及操作使用方法。
本门禁系统采用目前世界上先进的技术-非接触式感应卡技术（也称射频识别卡（RFID）技术，RFID卡具有全球卡号唯一、不易仿制的读写特性和安全性能。
RFID卡片不会产生使用磁卡时因磁头磨损、磁粉脱落、灰尘等影响所带来的麻烦，而且避免了接触式IC卡因芯片与读卡器外露而引起的沾污、接触不良和外物损伤而导致的读卡不良现象，RFID卡适应各种环境，经久耐用。
每一次感应卡读的信息，无论是否向电锁发出开锁指令，系统都自动记录下来，管理者可以通过计算机下载调阅门禁控制系统存储的信息资料，轻松查阅、打印所有的通行事件。
管理软件将根据此原始资料自动统计员工考勤情况、编制考勤报表；还可提供在线式巡更系统！本系统提供了一种智能化的出入口控制、考勤管理及在线式巡更，适用于需要控制人员出入的通道、智能化生活小区、商务机构、政府机关以及考勤管理人员较多的企事业单位。
二、产品外观：1、主机及门控器外形图2、主机指示灯三、系统功能：1、名词解释：事件记录：是指每一次控制器发生动作时所有的记录，包括事件发生时间、地点、人员、事件类型事件类型：主要包括用户读卡进门、读卡出门、主用户卡读卡进门、主用户卡读卡出门、非法卡、按钮开门、报警、密码开门、禁行时段不开、节假日管制不开、管理时段不开、反潜回不开、反尾随不开、紧急时段不开。
卡类型：包括主用户卡、胁迫卡、管理卡、用户卡、访客卡。
主用户卡是指不受通行时段、管理时段、节假日、反潜回控制的卡；胁迫卡是指拥有主用卡的功能，但在读卡时会启动输出报警信号；用户卡是指可根据需要设置禁行时段、节假日管制、管理卡首开时段等控制手段；管理卡是指权限和用户卡一样，但是管理卡首开时段必须先读此类卡后其他用户卡才有效；访客卡权限和用户一样，但是多了一个时效限制。
联网门禁主机使用说明
联网门禁主机使用说明
1)设置管理卡
按一下SW2按键，刷第一张卡,这张卡是管理卡
2)设置删除卡
按两下SW2按键, 刷第二张卡,这张卡是删除卡
3)பைடு நூலகம்加用户卡设置
刷管理卡,刷用户卡,再刷管理卡.完成
4)清空全部用户(格式化用户)
刷删除卡,刷管理卡,再刷删除卡.完成操作
5：系统应用接锁示意图：
6：系统应用联网示意图：
7：注意事项
本设备未做防水处理，避免安装在潮湿或雨水淋到环境。
安装位置尽量远离射频干扰和金属表面。
门禁一体机说明书
门禁一体机说明书一、产品概述门禁一体机是一种集门禁控制、身份识别等功能于一体的智能化设备。
它采用先进的技术，为您的场所提供安全、便捷的出入管理解决方案。
二、产品特点1、高效识别具备快速准确的身份识别能力，无论是指纹、密码、刷卡还是人脸识别，都能在短时间内完成验证。
2、多种验证方式支持指纹、密码、感应卡、人脸识别等多种验证方式，满足不同用户的需求和使用习惯。
3、坚固耐用采用高品质的材料制造，具有良好的防水、防尘、防撞击性能，适应各种恶劣环境。
4、大容量存储能够存储大量的用户信息和门禁记录，方便查询和管理。
5、易于安装与操作安装过程简单快捷，操作界面友好直观，无需专业技术人员也能轻松完成设置和使用。
6、实时监控与报警可以实时监控门禁状态，当发生异常情况时，如强行闯入，会立即发出报警信号。
三、产品组成1、主机包含控制模块、存储模块、识别模块等核心部件。
2、读卡器用于读取感应卡等信息。
3、指纹采集器（若支持指纹识别）用于采集用户的指纹信息。
4、摄像头（若支持人脸识别）用于获取人脸图像进行识别。
5、电源为设备提供稳定的电力支持。
6、门锁及相关配件用于控制门的开关。
四、安装步骤1、确定安装位置选择合适的位置安装门禁一体机，一般安装在门旁便于操作和观察的地方。
2、固定主机使用螺丝将主机固定在安装位置上，确保牢固稳定。
3、连接线路按照说明书的指示，将电源线、读卡器线、门锁控制线等连接到主机相应的接口上。
4、安装读卡器、指纹采集器或摄像头根据设备支持的识别方式，安装对应的配件，并确保连接正常。
5、安装门锁根据门的类型和规格，安装合适的门锁，并与门禁一体机连接好。
6、通电测试完成安装后，接通电源进行测试，确保设备正常运行。
五、使用方法1、注册用户（1）指纹注册按下设备上的指纹注册按钮，根据提示将手指多次按压在指纹采集器上，直至注册成功。
（2）密码注册进入密码注册界面，输入您想要设置的密码，确认后完成注册。
（3）感应卡注册将感应卡靠近读卡器，按照提示完成注册操作。
门禁系统简易说明书
门禁系统简易说明书门禁系统简易操作说明书第一部分硬件一线材的选择1．读卡器到控制器建议使用8芯双绞屏蔽网线（五类或者超五类）。
2．电锁到控制器建议使用4*0.75以上RVV（2芯电锁电源、2芯接门磁）。
3．出门按纽到控制器建议使用2*0.5以上RVV。
4．485通讯线建议使用2*0.75以上RVV双绞屏蔽线。
二门禁布线图三布线要求及注意事项1．读卡器一般安装在进门的右边距地面1.4M左右，方便刷卡；不要安装金属周围，以避免干扰。
双向读卡时，两读卡器不能安装在正背面。
2．中大型门禁系统的控制器建议集中放置，如放置在弱电井，以方便进行集中管理、检修等工作。
3．读卡器到控制器、控制器到控制器之间的通讯线布线不要与强电线路并行，以避免造成通讯干扰。
四485通讯线路图五读卡器与控制器接线六电锁电源接线第二部分软件一门禁软件的安装1．安装门禁软件（如果是网络版软件请安装Microsoft SQL Server 2000）。
2．安装加密狗驱动。
3．数据库服务器连接设置（1）单机版（Plus）不用做数据库服务器连接设置，即可直接进入软件。
（2）网络版（Server）①点击“开始”→“程序”→“门禁控制系统”→“数据库服务器连接设置”菜单，随后出现以下界面：②在此界面主菜单中，选择“连接”，在后面出现的对话框中先选择“服务器主机名称”。
③再在第2项复选框中选中“使用指定的用户名称和密码”，输入在安装MS SQL Server 2000过程中设定的用户名称及密码，并选中“允许保存密码”复选框。
④在最后在第3项复选框中选中“附加一个数据库文件作为数据库名”，点击，出现以下界面:在此界面中选择“securedb.mdf”文件，点击打开按钮即可。
⑤运行“测试连接”点击“测试连接”，出现“测试连接成功”，即完成了数据库的连接配置。
至此，Server已能正常运行。
二门禁软件操作门禁系统的三要素：卡→人员→门。
首先我们要在系统里注册卡，再把卡给对应某个人员，此人员具有那些门的权限？我们操作门禁软件按这个思路来这就比较简单明了，“卡给人，人开门”。
家乐福门禁主机说明书

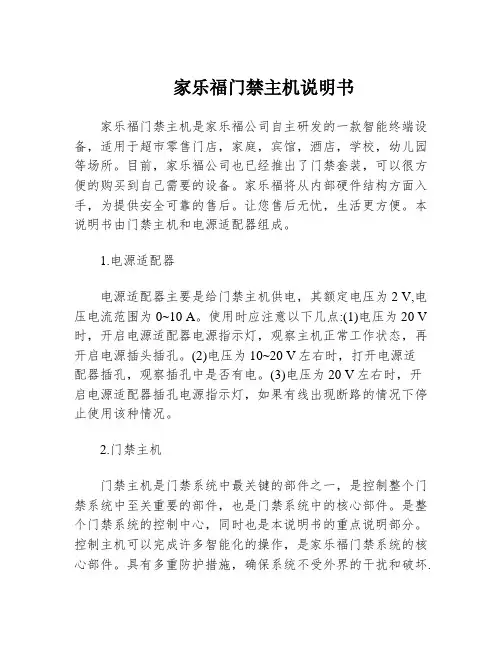

家乐福门禁主机说明书家乐福门禁主机是家乐福公司自主研发的一款智能终端设备，适用于超市零售门店，家庭，宾馆，酒店，学校，幼儿园等场所。
目前，家乐福公司也已经推出了门禁套装，可以很方便的购买到自己需要的设备。
家乐福将从内部硬件结构方面入手，为提供安全可靠的售后。
让您售后无忧，生活更方便。
本说明书由门禁主机和电源适配器组成。
1.电源适配器电源适配器主要是给门禁主机供电，其额定电压为2 V,电压电流范围为0~10 A。
使用时应注意以下几点:(1)电压为20 V 时，开启电源适配器电源指示灯，观察主机正常工作状态，再开启电源插头插孔。
(2)电压为10~20 V左右时，打开电源适配器插孔，观察插孔中是否有电。
(3)电压为20 V左右时，开启电源适配器插孔电源指示灯，如果有线出现断路的情况下停止使用该种情况。
2.门禁主机门禁主机是门禁系统中最关键的部件之一，是控制整个门禁系统中至关重要的部件，也是门禁系统中的核心部件。
是整个门禁系统的控制中心，同时也是本说明书的重点说明部分。
控制主机可以完成许多智能化的操作，是家乐福门禁系统的核心部件。
具有多重防护措施，确保系统不受外界的干扰和破坏.主要作用有：自动报警以及设置自动开门时间间隔；在遇到暴力开门或异常开门时进行自动报警；通过远程操作实现门禁系统的智能化；保证操作人员隐私；具有防拆功能；通过电池供电可以方便地更换电池（如电池已坏可随时更换）。
具体包括：电池和充电继电器模块、控制面板、门禁主机本体。
3.驱动输入门禁主机、电源，按操作键，完成对主机的驱动。
当主机开机后，应先检查设备的工作状态。
若主机开机后还在系统不能正常工作，应检查主机的指示灯是否亮。
若主机不能正常工作，则需要进行其他操作了。
在此说明下：如有不能使用的门禁主机需重新设置为“待用”状态；如果新安装的门禁主机已通电运行，则需要重新设置为“运行”状态；如果新安装的门禁主机还在通电运行的话，则需进行其他操作。
门禁使用说明范文
门禁使用说明范文门禁系统使用说明一、概述门禁系统是利用现代科技手段对人员进出的管理进行监控和控制的一种设备。
它通过对人员身份进行识别，控制门禁设备的开关，实现人员出入的自动控制，提高出入管理的科学化、规范化和安全性。
本文将详细介绍门禁系统的使用说明。
二、门禁系统的组成1.门禁主机：负责整个门禁系统的运行和管理，主要包括人员信息的录入与管理、门禁设备的控制和报警处理等功能。
3.门禁控制器：连接门禁主机和门禁读卡器，并将读取的信息传输给门禁主机进行处理，控制门禁设备的开关。
4.门禁电锁：通过电流开启或关闭门锁，控制人员的出入。
5.门禁管理软件：用于门禁系统的设置、人员信息的录入与管理，以及报表的生成与导出等功能。
三、门禁系统的使用步骤1.安装门禁设备：按照设备说明书，正确安装门禁主机、门禁读卡器、门禁控制器和门禁电锁。
确保设备稳定可靠地运行。
2.设置门禁主机：连接电源、联网，对门禁主机进行设置。
设置管理员账号、密码，配置网络参数等。
4.发放卡片：将录入的人员信息写入IC卡，将IC卡发放给对应的人员。
5.门禁使用：人员持卡靠近门禁读卡器，读卡器会读取卡内信息，并将其传输给门禁主机进行验证。
当验证通过时，门禁主机会向门禁控制器发出开锁指令，门禁电锁会解锁，人员可以进入。
当验证不通过时，门禁主机会发出报警信息，表示无权限进入。
6.管理报表：通过门禁管理软件，可以生成与导出人员进出的报表，方便管理人员对人员进出情况进行统计和分析。
四、门禁系统的注意事项1.系统安全性：设置门禁主机的管理员账号和密码时，应选择强密码，定期更换密码，确保系统的安全性。
3.门禁设备的维护：定期对门禁设备进行检查和维护，保持设备的正常运行。
及时更换损坏的设备，并做好维修记录。
4.报警处理：门禁主机出现异常或报警时，应立即处理。
核实报警信息的真实性，并做好报警记录，及时排除故障。
五、总结门禁系统的使用说明包括门禁系统的组成、使用步骤和注意事项。
门禁机说明书
门禁机说明书门禁机说明书篇一：门禁控制器使用说明书门禁控制器使用说明书一、产品简介 Q201X–C、Q201X–C控制器是专门为各类电控锁及保安而设计的。
是现代最先近的门禁系统之一。
它选用最新中央处理器（CPU）。
所有资料不会因断电而丢失，采用最新技术，功能强大，具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。
具有门状态监视报警、防撬报警、布防、安全模式、感应卡加密码等安防措施。
让用户更安全、更方便。
本产品提供了多种让人安全自动的出入口管理方式，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数：工作电压：12VDC 相对湿度：10%～90% 点所输出电流：＜0.5A 环境温度：-25℃～60℃静态电流：＜80mA 储存容量：1000张用户卡和用户密码读卡距离：5∽15cm 读卡类型：EM或EM兼容之卡片三、设置使用方法1、初始密码：出厂设置的编程密码为666882、进入变程状态：按住“#”字键3秒以上直到蜂鸣器长鸣一声，在松开按钮，此时红灯亮，绿灯每秒善良一次。
控制器进入编成状态。
进入编成状态后，如20秒内无操作将自动退出编成状态。
3、修改用户密码（无需在编成状态下）：4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭，同事蜂鸣器长鸣一声，及修改成功。
4、功能设置：必须进入编成状态后设置才有效，否子操作无效。
①修改“编程密码”进入编程状态：按输入5 ，按确认，蜂鸣器长鸣一声，密码修改成功，按退出编成状态。
注：编成密码具有超级密码功能。
②设置用户卡和密码进入编程状态：按蜂鸣器长鸣一声再按输入卡的代码如此时红绿灯同时快速闪亮，将卡靠近控制器，蜂鸣器鸣一声，红灯灭绿灯闪亮，这时再输入4位密码，蜂鸣器长鸣一声表示设置成功，然后返回到红绿双灯同时快速闪烁状态，可设置第2张用户卡和密码，而卡的代码将自动增加，如第一张卡位001则第二张卡为002，以此类推。
如此可连续设置1000组用户卡和密码。
DS-K2800 系列门禁控制主机用户手册说明书
DS-K2800系列门禁控制主机用户手册UD05671N关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。
我们建议您在专业人员的指导下使用本手册。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言符号约定在本文中可能出现下列标志，它们所代表的含义如下。
符号说明表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示是正文的附加信息，是对正文的强调和补充。
危险类文字，表示有高度潜在风险，如果不加避免，有可能造成人员伤亡的重大危险。
目录第1章产品主要功能 (1)第2章主板外观 (2)2.1正面外观说明 (2)2.1.1 单门禁控制主机正面外观 (2)2.1.2 双门禁控制主机正面外观 (3)2.1.3 四门禁控制主机正面外观 (4)2.2灯号及开关示意图及说明 (4)2.2.1 门禁控制主机灯号及开关示意图 (4)2.2.2 门禁控制主机组件说明 (5)第3章连接端子说明 (6)3.1连接端子及端子说明 (6)3.1.1 单门禁控制主机连接端子及端子说明 (6)3.1.2 双门禁控制主机连接端子及端子说明 (8)3.1.3 四门禁控制主机连接端子及端子说明 (10)3.2韦根读卡器接法 (13)3.3电锁安装示意图 (14)3.3.1 阴极锁安装示意图 (14)3.3.2 磁力锁/阳极锁安装示意图 (14)3.4外接报警设备示意图 (15)3.5开门按钮接线图 (15)3.6门禁侦测连接示意图 (16)3.7电源供应器安装示意图 (16)第4章设定 (17)4.1硬件初始化设定 (17)4.2报警继电器输出NO/NC状态示意图 (17)第5章激活及配置 (19)5.1通过SADP软件激活 (19)5.2通过客户端软件激活 (20)第6章门禁客户端操作 (23)6.1功能模块 (23)6.2用户登录 (26)6.3门禁系统配置 (27)6.4门禁管理 (28)6.4.1 设备管理 (29)6.4.2 人员配置 (55)6.4.3 计划模板 (68)6.4.4 门禁权限 (76)6.4.5 高级配置 (79)6.5门禁事件配置 (100)6.5.1 门禁事件 (100)6.5.2 门禁报警输入 (101)6.5.3 事件卡号联动 (101)6.6门禁跨设备联动 (103)6.6.1 添加门禁跨设备联动 (103)6.6.2 修改/删除门禁跨设备联动 (106)6.7门禁事件查询 (106)6.8状态监控 (108)6.8.1 门状态 (108)6.8.2 查看刷卡记录 (111)6.8.3 查看报警信息 (112)6.9布防控制 (113)第1章产品主要功能●32位高速处理器，性能强劲、速度快。
门禁机说明书
门禁一体机说明书使用前请仔细阅读本说明书一、产品简介本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。
使用范围：任何需要权限控制的通道1、技术参数序号项目指标1电压DC+8V—+15V（标准12V）2电流不驱动锁时≤70mA3开锁电流≤1000mA4工作温度-10℃—70℃5工作湿度0—100%6频率125KHz(EM卡)13.56MHz(M1卡)7最大刷卡距离15—20厘米2、功能介绍序号项目指标1容量400张，可扩至3000张2验证方式卡、密码、卡+密码3最大刷卡距离15—20厘米4初始编程密码1234565控制器本身内置一个读头，可以外接一个W26读头6机器本身可以做读头使用二、接线示意图门禁接线座专用电源接线座专用门禁锁+12V GND COM NO NC KEY D0D1BELL1BELL2门禁机连线图三、增加删除用户1、验证方法1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号2、增加用户A 、刷卡注册户卡：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程B 、输入卡号注册：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程C 、密码注册:1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程3、删除用户依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式A 、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成+12V GND PUSH NO GND NC出门按钮门铃WG26输出和输入专用门禁锁#5#1#切换输出模式功提示，按2下“*”退出编程B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程四、卡+密码注册1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程五、设置开门时间：（默认开门6秒）1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程1------2秒4------8秒7------14秒2------4秒5------10秒8------16秒3------6秒6------12秒9------18秒六、修改编程密码及机器初始化1、修改编程密码1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程2、删除所有登记过的注册信息1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程3、恢复出厂设置门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！恢复出厂设置将包括的内容有：1.编程密码2.超级用户验证密码3.开门时间。
门禁(中控)操作手册
中控F7门禁操作手册使用步骤说明步骤一：安装好设备并给设备通电步骤二：通过管理员密码验证并修改管理员密码，进行用户登记和验证，登记和验证指纹、卡或密码步骤三：设置设备门禁参数，包括修改8组开门密码、设置开锁时长、验证模式、隐蔽模式、门磁模式、报警等功能操作说明一、用户管理1.管理员操作为了保证设备内数据的安全，用户必须通过管理员密码验证后才能进入设备操作。
管理员密码验证备注：管理员的初始密码为1234。
用户在密码验证成功之后，建议修改初始密码。
修改管理员密码备注：输入密码时，输入4位自动确认，少于4位需按#确认。
管理员密码开门备注：使用此功能可以直接开门管理员密码丢失当出现管理员密码丢失情况，可在拆机状态后30至60秒之间按拆机键3次恢复管理员初始密码。
（拆机状态后30 秒时会有一次长鸣作为提示）2.新增用户登记一个新用户的指纹或卡和批量登记卡。
新增用户备注：①登记时，用户工号自动增加。
成功后，直接进入下一用户登记。
②登记过程中,如出现指纹质量低、指纹和卡已登记则失败。
待设备亮绿灯后，可以重新进行登记（已登记的，不能重新登记）。
批量登记卡备注：①输入卡总张数时，输入3位自动确认，少于3位需按#确认。
其中，按*键可重新输入卡总张数；②批量登记卡时，必须先把机器中已登记的全部用户清空。
此外，登记卡卡号必须是连续号码。
2.用户验证指纹/卡验证/密码验证接通电源后，设备处于验证状态，用户在此状态可进行验证开锁操作。
备注：在密码验证时，输入的密码后按#确认，只要和8组开门密码其中一组相同即可开门。
设备初始的8组开门密码为空。
开门密码设置/修改参见 2.设1置/修改8组开门密码。
3.删除用户删除单个已登记用户指纹或卡和删除全部用户。
删除单个用户备注：①输入工号时，工号为5位自动确认，少于5位需按#确认。
②删除用户成功后，直接进入下一个用户删除。
③第5步亮红灯长鸣一声表示删除成功后自动退出。
删除全部用户备注：①按数字9自动确认，输入其它值无效亮红灯长鸣一声退出。
301系列整合门禁说明书V1.5
目录第一章产品概述 (2)1.1 系统特点 (2)1.2 产品外观 (3)1.2.1 门禁主机外观及尺寸 (3)1.2.2 门禁读头 (3)1.2.3 产品参数 (3)1.2.4 系统基本功能 (4)第二章设备安装 (5)2.1 接口定义 (5)2.1.1 主板接口S301 (5)2.1.2 主板接口S304 (6)2.1.3 读头接口 (6)2.2 设备连接 (7)2.2.1 电锁连接 (7)2.2.2 读头连接 (9)2.2.3 开门按钮 (10)2.2.4 门磁接线 (10)2.2.5 联动报警 (11)2.2.6 报警输出 (11)2.2.7 刷卡结果指示 (11)2.2.8 通讯连接 (11)2.2.9 电源连接 (14)2.2.10 门铃连接 (14)2.3 门禁系统安装 (15)2.3.1 S301外接设备图 (15)2.3.2 S304外接设备图 (16)2.4 系统安装要求及注意事项 (16)第三章使用方法 (18)3.1 运行状态说明 (18)3.2 刷卡提示说明 (18)3.3 刷卡开门 (18)3.4 按扭开门 (18)3.5 密码开门 (19)3.6 卡+密码开门 (19)3.7 多卡开门 (19)第一章产品概述S301系列门禁机是西奥科技有限公司自主研发的新一代智能卡分体门禁系统，终端设备有门禁控制器和读卡器两部分组成，控制安全。
具有RS485/232、TCP/IP多种联网方式，适合工厂、学校、企事业单位、家庭等场所，取代传统的机械钥匙锁，一张卡代替成串的钥匙，极大的方便了现场使用。
延续S301系列门禁，S302&S304为S301的多门控制版本，说明正文中括号内参数为S302及S304参数。
无特殊说明则正文描述参数功能为S301系列S301、S302、S304共有，正文中不再分类阐述。
1.1 系统特点1．大容量储存S301（S302、S304）系统采用20M数据存储器，可以存储数据12万条(7.3万条，最多可扩展到44万条)，名单量2.5万条(4.5万条)，可以满足大型的门禁系统要求2．接口丰富门禁主机有维根读头接口、常开常闭电锁接口、按钮接口、门磁接口、报警输入输出接口等，方便使用，并且可以与其它防盗报警系统、消防报警系统对接联动。
门禁主机说明
CU-K05门禁主机使用说明一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。
它选用最新中央处理器（CPU）及大容量存储芯片，所有资料不会因断电而丢失；功能强大，具备感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。
本产品提供了一种安全自动的出入口管制方式，是商务机构、办公室、工厂、住宅、小区等场所的理想装置。
二、技术参数：序号项目指标1 工作电源直流：电压12V±10% 电流< 0.1A3 外型尺寸116mm×116mm×20mm4 重量130g5 环境温度0℃—60℃6 相对湿度20%—80%7 存储容量255张用户卡、1组开门密码8 读卡距离5－15CM9 读卡类型EM或EM兼容卡三、声光指示：LED指示灯：事件红灯绿灯正常状态每秒闪烁一次读有效卡亮读非法卡亮开锁亮键入按键亮进入编程亮编程确认亮内置蜂鸣器：事件说明鸣音读有效卡两次短鸣嘀嘀读非法卡一次长鸣嘀——键入按键有效一次短鸣嘀输入密码有效两次短鸣嘀嘀输入密码错误一次长鸣嘀——编程确认两次短鸣嘀嘀防拆报警连续长鸣嘀—嘀—嘀—四1、初始密码：编程密码为9999。
2、进入编程状态：按* 编程密码# 进入编程状态。
3、功能设置：（1）修改编程密码：按* 编程密码# 0 新密码# 重复新密码# * 注：密码为4-6位任意数字。
（2）增加用户卡：按* 编程密码# 1 读卡输入该卡代码# *注：卡的代码为001-999不可重复的三位数字，必需输入代码，否则该卡无效。
如需连续增加卡，则在输完三位数的代码后不必按# 直接读第二张卡。
（3）删除用户卡（有三种方法）：A、按* 编程密码# 2 0 0 0 0 # *删除全部用户卡；B、按* 编程密码# 2 读卡# *删除被读的卡；C、按* 编程密码# 2 该卡代码# *删除遗失的卡；（4）设置开门模式：按* 编程密码# 3 0 0 # * 读有效卡开门按* 编程密码# 3 0 1 # * 读卡加密码开门按* 编程密码# 3 0 2 # * 读卡或密码开门注：出厂设置为读卡或者密码开门；（5）设置开门时间：按* 编程密码# 4 X X # *注：XX为00-99，单位为秒，出厂设置为6秒。
恒安博门禁说明书
恒安博门禁说明书恒安博门禁系统说明书第一章概述1.1 产品概述恒安博门禁系统是一种用于控制人员进出特定区域或场所的安全管理系统。
通过使用该系统，管理员可以实现对人员的身份认证和进出门禁区域的控制，提高场所的安全性和管理效率。
1.2 产品特点1.2.1 高安全性：恒安博门禁系统采用先进的身份认证技术，如指纹、刷卡、密码等，确保只有授权人员才能进出门禁区域。
1.2.2 灵活性：恒安博门禁系统支持多种身份认证方式，管理员可以根据实际需求选择最合适的认证方式。
1.2.3 可扩展性：恒安博门禁系统支持多种设备连接方式，可以根据不同场所的需求，扩展连接更多的门禁设备，实现全面的门禁控制。
1.2.4 数据统计和报表功能：恒安博门禁系统可以记录人员进出门禁区域的时间和地点，根据需求生成统计和报表，帮助管理员更好地管理人员出入情况。
第二章安装与设置2.1 安装前准备在安装恒安博门禁系统之前，请确保已准备好以下物品：- 恒安博门禁系统主机- 门禁读卡器- 门禁控制器- 电源适配器- 门闩- 网络线- 门禁软件安装光盘2.2 安装步骤2.2.1 安装主机第一步，将恒安博门禁系统主机放置在安装位置上，并固定好。
第二步，将主机与电源适配器连接，并接通电源。
2.2.2 安装读卡器和控制器第一步，根据实际需求，选择合适的门禁读卡器和控制器，并固定在门禁口的合适位置。
第二步，将读卡器和控制器与主机连接，确保连接稳定。
2.2.3 安装门闩根据需要安装门闩，确保在人员认证通过后能够自动开启或关闭。
2.2.4 连接网络将主机与局域网连接，确保可以实现远程监控和管理。
2.3 软件设置2.3.1 安装门禁管理软件使用提供的安装光盘安装门禁管理软件，并按照软件说明进行设置。
2.3.2 添加用户在门禁管理软件中添加管理员和其他用户，并设置相应的权限。
2.3.3 设置门禁区域在门禁管理软件中设置门禁区域的名称和具体位置信息。
2.3.4 设置身份认证方式在门禁管理软件中设置支持的身份认证方式，如指纹、刷卡、密码等。
门禁系统使用说明书
门禁系统使用说明书一、系统概述门禁系统是一种用于控制人员进出特定区域的安全设施。
本门禁系统使用说明书旨在帮助用户正确、高效地操作门禁系统，确保系统正常运行，达到安全管理的目的。
二、系统组成1. 门禁主机：安装在门禁控制房内，负责管理和控制整个门禁系统。
主机具备用户管理、权限分配、记录查询等功能。
2. 门禁读卡器：安装在控制区域的门禁位置，负责读取用户卡片上的信息，并将其发送给门禁主机进行验证。
3. 电磁锁：安装在门禁位置的门框上，通过电流控制门的开关。
当门禁主机验证通过后，门禁读卡器会发送信号给电磁锁，使得门能够打开。
4. 指纹识别仪（可选）：用于指纹识别的设备，提供更高级别的身份验证。
5. 告警装置（可选）：用于监测未授权进入或异常情况，并发出警报。
三、使用步骤1. 用户注册用户需要首先注册个人信息，并获得一张门禁卡。
在门禁主机的用户管理界面中，选择“注册新用户”并按照提示输入姓名、身份证号码等信息。
注册成功后，用户将获得一张有效的门禁卡。
2. 刷卡进门用户在进入控制区域时，将门禁卡放置在门禁读卡器上。
读卡器将自动读取卡片上的信息并发送给门禁主机进行验证。
若验证通过，门禁主机将发送信号给电磁锁，门会自动打开，用户可以进入。
3. 退出区域当用户需要离开控制区域时，只需轻推门，门禁系统将自动检测到用户的离开，并将门自动关闭。
4. 权限管理门禁系统支持多级权限管理，管理员可以通过门禁主机进行权限分配。
用户的权限将决定其能否进入某些特定区域。
在门禁主机的管理界面，选择“权限管理”功能，管理员可设定用户的权限级别。
5. 记录查询门禁系统会自动记录用户的进出时间和门禁卡号，并存储在门禁主机中。
管理员可以通过门禁主机的记录查询功能，查看特定时间段内用户的进出记录。
通过该功能，管理员可以进行安全管理和监控。
四、注意事项1. 用户对自己的门禁卡负有保管责任，不得将门禁卡借给他人使用。
若门禁卡遗失或损坏，应及时向管理员报告，由管理员注销失效并重新发放。
安科瑞门禁主机说明书
安科瑞门禁主机说明书摘要：1.安科瑞门禁主机说明书概述2.安科瑞门禁主机的功能特点3.安科瑞门禁主机的安装与调试4.安科瑞门禁主机的使用与维护5.安科瑞门禁主机的注意事项6.安科瑞门禁主机的技术支持与联系方式正文：一、安科瑞门禁主机说明书概述安科瑞门禁主机是一款集门禁控制、考勤管理、报警监控于一体的高性能门禁管理系统。
该主机采用先进的RFID 识别技术，支持多种门禁模式，适用于企事业单位、小区、学校等场所的安全管理。
二、安科瑞门禁主机的功能特点1.RFID 识别技术：采用13.56MHz 的RFID 识别技术，支持M1 卡、CPU 卡等多种卡片类型。
2.多种门禁模式：支持单门禁、双门禁、多门禁等多种门禁模式，满足不同场所的需求。
3.考勤管理：具备员工考勤功能，可生成考勤报表，便于企业进行员工考勤管理。
4.报警监控：支持异常报警和远程监控，提高场所的安全性能。
5.实时通讯：具备实时通讯功能，可与其他安防设备进行联动控制。
三、安科瑞门禁主机的安装与调试1.安装：选择合适的安装位置，将主机与电控锁、读卡器、出门按钮等设备连接。
2.调试：通过上位机软件对主机进行参数设置，测试设备间的通信是否正常。
四、安科瑞门禁主机的使用与维护1.使用：员工通过刷卡或按出门按钮进行开门操作，系统自动记录通行信息。
2.维护：定期检查设备运行状态，保持设备清洁，确保设备正常运行。
五、安科瑞门禁主机的注意事项1.避免设备受到湿气、高温等环境影响，确保设备工作环境良好。
2.不要随意拆卸设备，以免影响设备性能。
六、安科瑞门禁主机的技术支持与联系方式如在使用过程中遇到问题，请随时联系安科瑞门禁主机的技术支持团队，我们将竭诚为您服务。
强力门禁ql08设置说明书
强力门禁ql08设置说明书强力门禁ql08设置说明书1. 开箱检查1.1 打开包装箱，确认包装箱内是否含有以下物品：- QL08门禁主机- 电源适配器- 门磁- 门禁卡- 安装配件（螺丝、胶带等）2. 安装门磁2.1 选择一个合适的位置安装门磁，门磁应与门禁主机相对应的门框和门扇的位置安装。
2.2 使用螺丝将门磁固定在门框上，确保门磁安装牢固。
3. 连接门磁和门禁主机3.1 使用提供的电源适配器连接门禁主机。
3.2 使用提供的门磁连接线将门磁与门禁主机连接起来。
3.3 确保连接稳固，没有松动的地方。
4. 配置门禁卡4.1 将门禁卡放在门禁主机的感应区域上。
4.2 按下门禁主机上的设置按钮，进入配置模式。
4.3 在配置模式下，按下门禁卡上的按键，将门禁卡配置到门禁主机中。
4.4 重复步骤3，将其他门禁卡配置到门禁主机中。
5. 门禁设置5.1 按下门禁主机上的设置按钮，进入设置模式。
5.2 在设置模式下，使用门禁卡的按键或门禁主机上的按钮进行设置。
5.3 可以设置开门方式、门禁卡权限、门禁时段等参数。
5.4 根据实际需求进行设置，并保存设置。
6. 完成安装6.1 确保所有设置都完成，并保存到门禁主机中。
6.2 将电源适配器连接到电源插座，门禁主机将开始工作。
6.3 将门禁卡放在门禁主机的感应区域上，测试门禁系统是否正常工作。
6.4 如有需要，可以根据实际情况调整设置。
请注意，以上只是一般的设置说明，具体操作步骤可能会因产品型号和厂家而有所不同。
请在安装和设置前阅读产品的详细说明书，并按照说明书上的指引进行操作。
如果遇到任何问题，请及时联系安装人员或厂家提供的技术支持。
门禁安装说明书
DS-K2600系列门禁控制主机用户手册UD.6L0106D0087A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：我们已尽量保证手册内容的完整性与准确性，但也不免出现技术上不准确、与产品功能及操作不相符或印刷错误等情况，如有任何疑问或争议，请以海康威视最终解释为准，产品和手册将实时进行更新，恕不另行通知。
本手册内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱清单为准。
本手册为基本功能指导，需要了解功能请参考iVMS-4200用户手册。
安全使用注意事项在本文中可能出现下列标志，它们所代表的含义如下。
警告：●本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
●请使用正规厂家提供的电源适配器。
● 在接线、拆装等操作时请将电源断开，勿带电操作。
●如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任。
）注意：●请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）●请不要在高温（超过65℃）或低温（低于－20℃）或高湿度地点安装设备。
●提供良好的通风环境。
●请勿在潮湿环境下操作。
●请勿在易爆环境中操作。
●保持产品表面清洁和干燥。
●避免接触裸露电路。
产品加电时，请勿接触裸露的接点和部件。
目录1. 产品功能概述 (1)1.1产品介绍 (1)1.2产品功能 (1)2. 主板外观 (2)2.1正面外观说明 (2)2.1.1 DS-K2601正面外观 (2)2.1.2 DS-K2602正面外观 (3)2.1.3 DS-K2604正面外观 (4)2.2灯号及开关示意图及说明 (5)2.2.1 DS-K2600系列灯号及开关示意图 (5)2.2.2 DS-K2600系列灯号及开关说明 (8)3. 连接端子说明 (9)3.1连接端子及端子说明 (9)3.1.1 DS-K2601连接端子及端子说明 (9)3.1.2 DS-K2602连接端子及端子说明 (13)3.1.3 DS-K2604连接端子及端子说明 (17)4. 安装说明 (22)4.1电气组布局图 (22)4.2电气组外部接线端子定义 (23)4.2.1 DS-K2601电气组外部接线端子定义 (23)4.2.2 DS-K2602电气组外部接线端子定义 (23)4.2.3 DS-K2604电气组外部接线端子定义 (23)4.3读卡器安装示意图 (24)4.3.1 韦根读卡器接法 (24)4.3.2 RS485读卡器连接 (25)4.4电锁安装示意图 (26)4.4.1 阴极锁安装示意图 (26)4.4.2 磁力锁/阳极锁安装示意图 (26)4.5外接报警设备示意图 (27)4.6开门按钮接线图 (27)4.7门磁侦测连接说明 (28)4.8电源供应器安装示意图 (28)4.9防区报警输入端子接线图 (29)4.9.1 常开状态探测器接线图 (29)4.9.2 常闭状态探测器接入 (29)5. 设定 (30)5.1硬件初始化设定 (30)5.2继电器输出NO/NC选择示意图 (31)5.2.1 门锁继电器输出状态示意图 (31)5.2.2 报警继电器输出状态示意图 (31)6. 软件使用流程 (33)7. 发卡器配置 (34)8. 门禁硬件配置 (35)8.1控制器管理 (35)8.1.1 界面介绍 (35)8.1.2 添加设备 (36)8.1.3 修改设备 (37)8.1.4 远程配置 (39)8.2门禁点管理 (43)8.2.1 分组添加 (43)8.2.2 门禁点导入 (43)9. 门禁权限配置 (45)9.1人员管理 (45)9.1.1 部门管理 (45)9.1.2 人员管理 (45)9.2卡片管理 (46)9.3门禁权限 (47)9.3.1 添加权限 (47)9.3.2 查询门禁权限 (50)9.3.3 删除门禁权限 (50)9.3.4 门禁权限下载 (51)10. 门禁控制 (53)10.1状态监控 (53)10.1.1 界面介绍 (53)10.1.2 门禁反控 (53)10.1.3 门禁状态 (55)10.1.4 实时事件 (55)10.2门禁事件 (56)11. 系统维护 (57)11.1日志检索 (57)11.1.1 界面介绍 (57)11.1.2 配置日志查询 (57)11.1.3 控制日志查询 (58)12. 技术参数 (59)1.产品功能概述1.1产品介绍DS-K2600系列门禁主机是新一代的门禁主机，功能强大，设备运行稳定，采用最新的架构设计，具有TCP/IP网络通讯接口设计，通讯数据采用特殊加密机制处理，可脱机运行，具有防拆设计。
指纹门禁一体主机 使用说明书
指纹门禁一体主机使用说明书V1.1.0前言概述本文档详细描述了指纹门禁一体主机的设备结构、设备安装和系统功能等内容。
符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
●请在设备布控后及时修改用户的默认密码，以免被人盗用。
●请不要将设备放置和安装在阳光直射的地方或发热设备附近。
●请不要将设备安装在潮湿、有灰尘或煤烟的场所。
●请保持设备的水平安装，或安装在稳定的场所，注意防止本产品坠落。
●请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。
●请安装在通风良好的场所，切勿堵塞设备的通风口。
●仅可在额定输入输出范围内使用设备。
●请不要随意拆卸设备。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。
●请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950-1符合Limited PowerSource（受限制电源）的额定电压供电，具体供电要求以设备标签为准。
●请将I类结构的产品连接到带保护接地连接的电网电源输出插座上。
●如果使用电源插头或器具耦合器等作为断开装置，请保持断开装置可以方便的操作。
门禁控制说明书
门禁控制说明书一、概述门禁控制系统是一种用于管理和控制出入门的安全系统，通过对门禁设备进行设置和管理，实现对门禁的开启和关闭，确保只有经过授权的人员能够进入特定区域。
本文档将介绍门禁控制系统的安装、配置和使用方法。
二、安装1. 安装门禁设备在安装门禁设备之前，要先确定设备的安装位置。
通常，门禁设备应该安装在门的一侧，并且距离地面不低于1.2米。
确保门禁设备的相机和读卡器能够顺利和人员进行接触。
2. 连接门禁设备连接门禁设备需要使用适当的电线和设备接口。
根据门禁设备的型号和厂商提供的连接图纸，将门禁设备与门禁控制主机进行连接。
确保连接的电线牢固可靠，并仔细检查连接是否正确。
3. 门禁控制主机安装门禁控制主机通常安装在办公室或者安全室等安全区域。
选择一个干燥且没有灰尘的位置，避免阳光直射和水溅泼。
将门禁控制主机固定在墙上或者安装在专用的机柜中，确保设备安装稳固。
三、配置1. 网络配置在门禁控制主机中，需要配置网络信息，以便与其他设备进行通信和管理。
通常，可以通过一个Web界面来进行网络配置。
在Web界面中，输入相应的IP地址、子网掩码和默认网关。
2. 人员权限配置门禁控制系统需要管理人员的权限信息，以确定谁可以进入哪些区域。
在门禁控制主机中，可以配置和管理人员的权限。
通常，可以通过添加人员信息和分配权限等方式来完成。
3. 时间配置门禁控制系统也可以配置时间信息，以确定哪些时间段内允许人员进入特定区域。
在门禁控制主机中，可以配置和管理时间信息。
通常，可以通过指定时间段和工作日等方式来完成。
四、使用1. 刷卡进出在安装和配置完门禁控制系统后，使用者可以通过刷卡或者扫描指纹等方式，进出门禁区域。
当刷卡或者扫描指纹时，门禁设备会读取卡片或者指纹信息，并与预先配置的权限信息进行匹配。
如果匹配成功，则门禁设备会开启门禁，否则门禁将不会开启。
2. 报警功能门禁控制系统还具备报警功能，可以在未经授权人员进入或者意外事件发生时发出报警信号。
skynex斯耐克森门禁主机说明书
skynex斯耐克森门禁主机说明书摘要：一、斯耐克森门禁主机简介1.产品概述2.主要功能3.适用场景二、门禁主机的安装与配置1.安装前的准备工作2.安装步骤3.系统配置与设置三、门禁主机的使用与维护1.操作方法2.注意事项3.故障排除与维护四、门禁主机的软件升级与扩展1.软件升级2.扩展功能与应用正文：斯耐克森门禁主机是一款高性能的门禁系统设备，具备强大的功能和稳定的性能，广泛应用于各种门禁控制场景。
一、斯耐克森门禁主机简介1.产品概述斯耐克森门禁主机采用了先进的控制技术，集成了门禁、考勤、消费等多种功能，用户可以通过主机进行统一的控制和管理。
此外，主机还具备强大的数据处理和存储能力，为用户提供便捷的信息查询和统计分析功能。
2.主要功能斯耐克森门禁主机的主要功能包括：门禁控制、考勤管理、消费管理、信息查询、统计报表等。
用户可以根据实际需求进行相应的配置和设置。
3.适用场景斯耐克森门禁主机适用于各种门禁控制场景，如企事业单位、小区、学校、医院等。
尤其适用于对门禁安全性能要求较高的场合。
二、门禁主机的安装与配置1.安装前的准备工作在安装斯耐克森门禁主机前，用户需要对安装环境进行充分的了解，确保电源、网络等基础设施完善。
同时，需要对安装人员进行相应的培训，确保他们熟悉产品的安装和使用方法。
2.安装步骤斯耐克森门禁主机的安装步骤主要包括：接线、设备安装、系统配置等。
接线部分需要按照安装说明正确连接电源线、通讯线等；设备安装时要注意设备的固定和散热；系统配置则需要根据实际需求进行相应的设置。
3.系统配置与设置系统配置与设置是门禁主机能否正常运行的关键环节。
用户需要对各项参数进行仔细调整，确保系统的稳定性和安全性。
三、门禁主机的使用与维护1.操作方法在操作斯耐克森门禁主机时，用户需要按照系统提示进行操作，注意不要对主机进行非法拆卸或修改，以免影响设备的正常运行。
2.注意事项使用门禁主机时，用户需要注意避免设备过载、过热等情况，确保设备的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
REED SWITCH ： 当 四 门 控 制 时 SWITCH1 、 SWITCH2 、 SWITCH3 、 SWITCH4 和 COM 分别接 1 号门、2 号门、3 号门、4 号门的开门按钮；当两门控 制时 SWITCH1 和 COM 接 1 号门的开门按钮，SWITCH3 和 COM 接 2 号门的开 门按钮，SWITCH2 和 SWITCH4 无效。 注：四门控制和两门控制的互换方法：控制器出厂设置为四门控制，如需更换成两 门控制，断电后可拆开内罩，在线路板的左上角有一个标识为“SW2/4”的跳线帽， 将跳线帽插在标有 2 的两个脚上即可。
管理卡首开时段：是指在所设时段内必须持管理卡首先读卡后，用户卡及访 客卡才能正常读卡开门。 双人组合开门：在所设时段内必须有两个用户同时读卡才能开锁。 反潜回功能：此功能必须在设为两门进出双向读卡时才有效，开启此功能后 一个用户必须在进门时读了卡，出门时读卡才有效，如在进门时没读卡，而 是跟随前一个进入的，那出门时读卡就不能开锁；反之亦然！此功能可用在 需购购票入场的公园、展览厅、赛事场馆等防止多人用一张卡进入的场所； 也可用在煤矿、下井、危险工作场所等实时查看场所内人员。 反尾随功能：开启此功能后用户读卡开门时，控制器会检测另一个门的状态， 如果另一个门处于开启状态时，则此门不开锁；反之亦然！此功能最常用在 于银行等金融机构的柜台双道门。 恢复出厂设置：先关闭电源，把主板上的“RESET”上的跳线开关拨到“ON” 位置，接通电源，红灯闪烁后把跳线拨到“OFF”位置。此功能使用后，以 前所设置的参数、增加的所有卡、通行记录将丢失。 2、系统结构： 本系统有以下两种机型可供用户选择： DK402T：是指主机可通过内置 TCP/IP 协议直联局域网；多个 DK402T 主机可 直联局域网与网内的任意一至四台 PC 机联网 DK402R：是指多台或单台主机通过 RS485 转换器与 PC 机串口联接。 一个 DK402 主机可外接四个读卡器，可自定义为双门双向读卡和四门单向读 卡；多个 DK402R 主机通过 RS485 通讯方式与单台 PC 机进行串口通讯。 3、存储容量： 存储容量达 100000 条事件记录，20000 张用户卡及一个开门密码、100 张主用 户卡，50 张管理卡，5 张胁迫卡，500 张访客卡及一组胁迫密码。 4、通行时段管理： 每天可自由设置八个不同的常开时段、八个禁行时段及八个管理卡首开时段。 5、节假日管制：
导入相片；在实时监控里可通过 IP 摄像头实时对比持卡人是否相符。 11、消防联动：可接入消防联动信号（DC24V）实现消防联动，当有火警时所
有门都紧急开启。 12、考勤功能： 考勤功能可扩展，考勤软件功能强大，自定义考勤规则及班次设定等；排班灵 活实用、解决了加班、三班倒、跨日考勤等问题；自动统计迟到、早退、缺勤 的次数及时间；考勤结果可打印成报表或按 Excel 格式输出 13、具备远程控制、紧急状态功能
E、不要将控制器和其他大电流设备接在同一供电插座上。 F、接线端子注意规范接线（应先将接线端拨出，接好线确认无误后再插牢），接 线不要有裸露的金属部分，以免引起短路和通讯故障。
5、控制器与计算机联网 402T 控制器联网方式：
多台 402T 控制器通过网线接集线器、网络交换机或路由器直联局域网
402R 控制器联网方式：
C、DK402R 采用 485 总线通讯方式，通讯线建议使用 0.75 平方毫米 4 芯屏蔽双绞 线（其中 2 芯备用），在 485 总线的最后一台控制器的 485A＋ 和 485B-之间并 联 120 欧姆的终端电阻来改善通讯质量，如果通讯不畅通，可以将所有控制器 的 GND 连接起来。 485 总线长度，理论上是可以达到 1200 米，建议根据控制 器数量或者通讯环境的复杂性，不要超过 500 米。如果超过请选用有源 485 中 继器来延长通讯距离（可延长至 5000 米或更长）；如果确实无法用总线方式布 线，可以采用 485HUB，此设备可以将多路 RS485 总线汇总后由一路 RS232 或 RS485 输出来改善通讯环境。 D、所有走线都必须套管，PVC 管和镀锌管都可以，避免老鼠咬断线路引起故障。
4、布线规范和注意事项
A、读卡器到控制器的线，建议用 6 芯屏蔽多股双绞网线（其中 2 芯备用），数据 线 Data1 Data0 互为双绞。线径建议 0.5 平方毫米以上。最长不可以超过 100 米。 屏蔽线接地。
B、电锁到控制器的线，建议使用两芯电源线，线径在 1.0 平方毫米以上。如果超 过 50 米要考虑用更粗的线（或者将控制电锁的输出方式改为输出开关信号，再 在门前端配个门禁专用电源，电锁从电源里接出）。门磁到控制器的线，建议选 择两芯线，线径在 0.3 平方毫米以上，如果无需了解门的开关状态或者无需门 长时间未关闭报警功能，门磁可不接。
几种 RS485 总线正确及错误的布线方式:
六、常见问题及检修:
1、控制器：
A、POWLED 指示灯不亮：电源线无连接或接触不良、电源电压不正常 B、LAN 指示灯不亮：网络线是否有开路、RJ45 插头接触不良 C、读卡距离很近：读卡器周围有金属屏蔽或电源电压不正常 D、读卡器不读卡：连接线不正常或者使用的是不兼容的感应卡 E、控制器没有连接：请检查连接线是否正常，PC 机串行通讯端口是否有用，是否
