电子围栏施工方法(两篇)

电子围栏施工方法(两篇)

引言概述:电子围栏技术是一种通过发射脉冲电流来形成隐形的电子围栏,用于保护园区、住宅区和工业区等场所的安全。

本文将详细介绍电子围栏的施工方法,包括选址、准备工作、施工步骤、材料和设备选择等方面的内容。

正文内容:1.选址1.1根据实际需要确定电子围栏的布置范围和形状。

1.2考虑地形、建筑物和其他障碍物对电子围栏的影响,选择合适的位置。

1.3考虑供电和网络线路等基础设施的布置。

2.准备工作2.1确定施工团队和负责人,制定施工计划和时间表。

2.2检查和准备所需的工具、材料和设备。

2.3根据设计图纸进行现场勘测,确定围栏的具体尺寸和位置。

3.施工步骤3.1清理施工场地,清除障碍物和杂草。

3.2根据围栏设计图纸,进行围栏支撑点的埋设。

3.3安装电子围栏设备,包括主控制器、传感器和警报器等。

3.4连接电子围栏设备和电源,进行线路布置和接线工作。

3.5进行系统测试和调试,确保电子围栏正常运行。

4.材料和设备选择4.1选择高质量的电子围栏设备,包括主控制器、传感器和警报器等。

4.2根据实际需要选择合适的围栏材料,如钢板、铁丝网或电线等。

4.3考虑围栏系统的适应性和扩展性,选择能满足未来需求的设备和材料。

5.安全和维护5.1确保电子围栏施工符合安全标准和法规要求。

5.2定期检查和维护围栏设备,保持围栏系统的正常运行。

5.3培训工作人员,使其了解电子围栏的操作和维护要点。

5.4定期对围栏进行巡检和测试,及时发现和修复故障。

总结:本文详细介绍了电子围栏的施工方法,包括选址、准备工作、施工步骤、材料和设备选择等方面的内容。

电子围栏施工需要考虑到实际需求、地形和基础设施等因素,同时要选择高质量的设备和材料,确保围栏系统的安全和稳定运行。

在施工后,定期的维护和巡检工作也是非常重要的,以保证围栏设备的正常运行和安全性。

引言概述:电子围栏是一种基于电子技术和射频通讯技术的安全防护设备,被广泛应用于现代化建筑和家庭安防系统中。

它通过电子信号和射频通讯技术,实时监测和控制目标区域的入侵情况,从而提供有效的安全保护措施。

电子围栏的安装与施工

电子围栏的安装与施工

电子围栏的安装与施工围栏的安装与施工考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源(如发射台等高频设备),若有,则在施工图中标明信号线必须采用屏蔽双绞线。

1.确定周界围栏安装角度:(与墙顶面的夹角)1) 根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.51) 米时可以采用水平安装。

2) 根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

1.组装承力杆及承力杆绝缘子:1) 将承力杆绝缘子用M5×40螺栓固定在承力杆上。

注意方向一致。

2) 如图:用承力杆固定件、M5×12螺栓将中间杆固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度。

(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直,安装倾角符合1项要求)。

2.组装终端杆及终端杆绝缘子1) 将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。

注意方向一致。

3.组装终端杆及终端杆绝缘子1) 将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。

注意方向一致。

2) 用M5×55螺栓将终端杆固定在两个万向底座之间。

3) 有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。

4.中间收紧器的使用说明中间收紧器是一直挂在前端围栏上的,安装合金丝时,把合金丝从中间紧线器侧面的圆孔穿入,再对准并穿过其中间的中缝,最后通过另一侧面的圆孔穿出。

4.围栏终端杆的安装:1)确定围栏撑杆的具体位置:在围墙顶部用冲击钻打孔,用M10×100(中间杆可用M8×80)强力膨胀螺栓将撑杆固定在合适的位置。

电子围栏施工方案

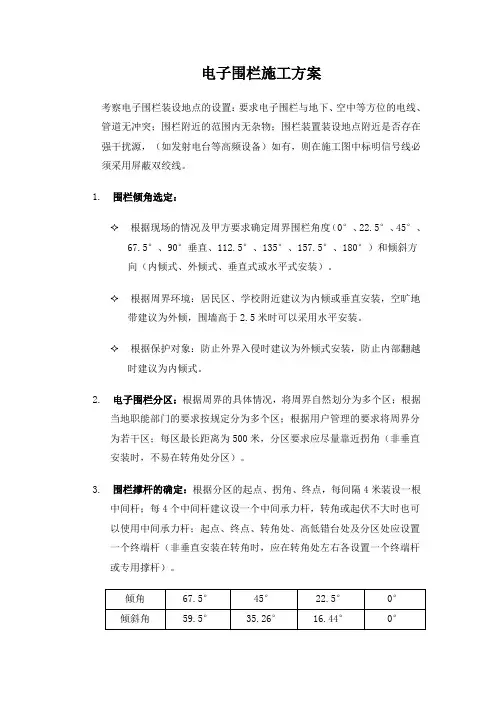

电子围栏施工方案

电子围栏施工方案考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源,(如发射电台等高频设备)如有,则在施工图中标明信号线必须采用屏蔽双绞线。

1.围栏倾角选定:✧根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°垂直、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

✧根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.5米时可以采用水平安装。

✧根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

2.电子围栏分区:根据周界的具体情况,将周界自然划分为多个区;根据当地职能部门的要求按规定分为多个区;根据用户管理的要求将周界分为若干区;每区最长距离为500米,分区要求应尽量靠近拐角(非垂直安装时,不易在转角处分区)。

3.围栏撑杆的确定:根据分区的起点、拐角、终点,每间隔4米装设一根中间杆;每4个中间杆建议设一个中间承力杆,转角或起伏不大时也可以使用中间承力杆;起点、终点、转角处、高低错台处及分区处应设置一个终端杆(非垂直安装在转角时,应在转角处左右各设置一个终端杆或专用撑杆)。

4.围栏控制器的安装地点的确定:要求围栏控制箱安装于分区的起点和终点处,并靠近金属电网;围栏控制器和围栏之间的间隔约40cm左右;要求围栏控制器设有相应的防雨装置。

5.电源线、485总线及配线管道的确定:从主机到每个围栏控制器铺设一根电源线2×1.5mm²(距离超过600m需加大线经)、一根RS485通讯线(双绞屏蔽线RVSP2×1.0mm²),距离大于1200m或强磁干扰等造成通讯困难时应采用信号中继器;主机与计算机之间近距离用RS232通讯,远距离建议用RS485通讯。

(完整版)电子围栏施工方法

(完整版)电子围栏施工方法

44电子围栏1、电子围栏的安装(1)底座安装要坚固、水平,前后底座之间尽量保持一条直线,尽量与铁栅栏保持垂直。

(2)底座安装固定,采用不锈钢膨胀螺栓或普通膨胀螺栓,为防锈和长期使用优先选择不锈钢螺栓。

终端杆底座采用8mm的螺栓,中间杆底座采用6mm的螺栓。

(3)围栏电线之间需保持平行等距,应为200mm±20mm。

(4)围栏收紧器上下之间保持为一条竖直直线。

(5)最上一根围栏与围墙顶端的距离不小于750mm,最下一根围栏与围墙顶端的距离为154mm±20mm。

(6)线线连接器中间的高压绝缘线需穿一根平滑的PVC细管,以防老化。

(7)排PVC管时,务必保证管管之间有接头,并且用V-PVC专用胶粘结牢固。

应与甲方沟通,确认采用沿墙角边缘排管或地下排管。

地下排管需挖地时,应保证一定深度(40cm左右)。

(8)排线时,必须保证一条线走到底,中间严格避免接头情况;尤其是地下排管时,应坚决杜绝。

在购买线缆时,如果长度不够,应提早定制线缆。

(9)安装避雷器时,地桩必须打入地下80cm以下,每个避雷器应接两根地桩,地桩之间保持2m以上的距离。

地桩参考规格:长1.0m,直径1-2cm。

(10)墙墩之间(10m)应挂一块警示牌,以充分提醒警示。

A.前端支撑杆组装基于万向底座的角度调整特性,前端支撑杆以22.5°为一个角度调整基数,所以以地平面为参照对象时,前端支撑杆的标准安装角度可分为0°、22.5°、45°、67.5°、90°或以墙面为参照对象时可分为内倾式、外倾式、垂直式或水平式安装。

安装前,需根据现场情况以及业主要求来确定周界围栏安装角度。

a.组装中间杆将螺旋式中间杆绝缘子套入中间杆,旋紧即可,需保持相邻绝缘子之间的距离约等于200mm,最底部绝缘子与墙顶也同样保持200mm(可根据地方规定或项目要求调整相邻绝缘子距离,绝缘子距离决定线与线之间距离,绝缘子方向需保持一致。

电子围栏施工方案

电子围栏施工方案

电子围栏施工方案
电子围栏是一种现代化的防范措施,可以通过无线电信号、红外线或激光束等方式进行监测和报警。

它具有安装简便、灵敏度高、耐用性强等优点,广泛应用于围墙、仓库、小区等需要保护的场所。

电子围栏的施工方案应包括以下几个步骤:
1.确定目标区域:根据客户的需求和实际情况,确定需要安装
电子围栏的目标区域,包括围墙、门窗等位置。

2.选择传感器类型:根据目标区域的特点,选择合适的传感器
类型,例如无线电信号传感器、红外线传感器或激光束传感器等。

不同的传感器具有不同的工作原理和适用范围,可以根据实际需要进行选择。

3.安装传感器:根据传感器的要求和规格,将其安装在目标区
域内。

传感器可以安装在围墙上或地面上,确保能够覆盖到整个目标区域,并且能够准确地监测到任何入侵行为。

4.连接报警设备:将传感器与报警设备进行连接,确保传感器
能够及时地将触发的信号传送给报警设备。

报警设备可以是声音报警器、短信报警器或监控设备等,根据实际需要进行选择。

5.测试和调试:在安装完成后,对电子围栏进行测试和调试,
确保传感器能够正常工作并且灵敏度适当。

测试过程中还可以进行一些模拟入侵行为,以验证电子围栏的准确性和可靠性。

6.培训和维护:在施工完成后,对客户进行操作培训,教会他们如何正确使用和维护电子围栏。

同时,定期进行维护和检修工作,确保电子围栏的长期可靠运行。

总之,电子围栏作为一种先进的安防措施,可以有效地保护目标区域的安全。

通过科学的施工方案,可以确保电子围栏的稳定性和可靠性,提供更好的安全保障。

电子围栏施工方案

电子围栏施工方案

电子围栏施工方案1. 引言电子围栏是一种利用无线电波技术实现对特定区域进行监控和保护的系统。

它通过创建一个无形的栅栏边界,一旦有人或物体越过该边界,系统将立即发出警报。

本文将介绍电子围栏的施工方案,包括选择位置、安装设备、调试系统等内容。

2. 选择位置选择适合电子围栏安装的位置是施工的首要步骤。

以下是一些考虑因素:•目标保护区域:确定需要保护的区域范围,例如房屋、商店、院子等。

•地形和环境:要考虑地形条件,例如地势起伏、植被等对信号传播的影响。

•安装条件:考虑是否有足够的支撑结构以安装电子围栏设备。

•遮挡物:确认是否有树木、建筑物等会遮挡信号传播的物体。

3. 设备安装一旦选择了适当的位置,就可以开始安装电子围栏设备。

下面是一些基本步骤:•安装主机设备:将主机设备安装在合适的位置,通常应选择离要保护区域边界最近的地点。

•布置传感器:根据需要布置传感器,传感器将负责监测边界的状态。

通常应在围墙或地面上安装传感器。

•连接设备:将主机设备和传感器连接,确保设备之间的连接稳定可靠。

•调整设备参数:根据实际情况,调整设备的灵敏度、触发条件等参数,以确保系统的正常运行。

4. 系统调试安装完设备后,需要对系统进行调试,确保其正常运行。

以下是一些调试步骤:•检查电源供应:确保主机设备和传感器都有稳定的电源供应。

•信号测试:使用测试仪器对各个传感器的信号进行测试,确认信号正常。

•触发测试:模拟人或物体越过边界,触发警报,确认警报系统工作正常。

•范围测试:在各个位置测试边界范围,确保围栏覆盖所需保护区域。

5. 系统维护一旦系统正常运行,需要进行定期的系统维护工作,以确保系统的稳定性和可靠性。

以下是一些维护工作的建议:•定期清理:定期清理围栏设备和传感器,排除杂草、灰尘等可能干扰信号的物体。

•检查电源:定期检查电源供应是否正常,更换电池或电源适配器。

•更新软件:随着技术的进步,系统软件可能需要定期升级,以修复Bug或提供更好的性能。

电子围栏系统施工工艺流程及安装方法

电子围栏系统施工工艺流程及安装方法

电子围栏系统1.1. 工艺流程现场勘察→组装终端杆、承力杆、中间杆→定位固定终端杆、承力杆、中间杆→挂合金线→安装主机→系统测试1.2. 安装工艺及技术要求电子围栏系统图1.系统安装前的准备工作1)系统组成识别2)杆件组装根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

2.设备安装1)电子围栏的安装直接安装在围墙顶部。

2)终端杆的安装3)中间杆的安装4)承力杆的安装承力杆用于前端围栏部分,一般为金属承力杆,主要是安装于围墙拐角幅度成弧形、或者两根终端杆之间起到支撑合金线的作用,承力杆平均按25m左右设置一根。

一根承力杆配备1片万向底座,在指定位置使用一片万向底座,放于墙面中间,点出两个打孔点,然后用空气钻配8号钻头,垂直于墙面打入深10cm。

再用8号膨胀螺丝上紧,在使用内六角螺丝将承力杆固定于万向底座上。

承力杆的安装固定可参考终端杆。

5)合金导线安装合金导线由十几种金属冶炼而成,是电子围栏专用的合金导线,抗氧化、无毛刺、耐腐蚀、不生锈,优良的导电率,阻值极低,材料的断裂伸长率为7.5%,高弹性。

安装注意事项:1.在全部杆子(终端杆、承力杆、中间杆)都安装好之后,然后安装合金线。

2.安装合金线在与终端杆绝缘子、线线连接器、收紧器同步安装。

合金线的起点从终端绝缘子开始,合金线一头预留10cm,穿过绝缘子预留孔后缠绕在合金线上(缠绕时注意美观,缠绕时不得少于5圈),再穿过线线连接器。

3.终端杆绝缘子连接好之后,穿入中间收紧器,沿周界搭在中间杆和承力杆上。

4.末端终端杆安装和前端一样,缠绕时注意美观,依次拉好前端合金线。

5.在项目中避免浪费合金线,不够长时两头续上连接成一条,中间接线方式确保美观、坚固,也可用警示牌遮住接线部分。

电子围栏施工

电子围栏施工

考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源,(如发射电台等高频设备)如有,则在施工图中标明信号线必须采用屏蔽双绞线。

1.围栏倾角选定:✧根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°垂直、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

✧根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.5米时可以采用水平安装。

✧根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

2.电子围栏分区:根据周界的具体情况,将周界自然划分为多个区;根据当地职能部门的要求按规定分为多个区;根据用户管理的要求将周界分为若干区;每区最长距离为500米,分区要求应尽量靠近拐角(非垂直安装时,不易在转角处分区)。

3.围栏撑杆的确定:根据分区的起点、拐角、终点,每间隔4米装设一根中间杆;每4个中间杆建议设一个中间承力杆,转角或起伏不大时也可以使用中间承力杆;起点、终点、转角处、高低错台处及分区处应设置一个终端杆(非垂直安装在转角时,应在转角处左右各设置一个终端杆或专用撑杆)。

4.围栏控制器的安装地点的确定:要求围栏控制箱安装于分区的起点和终点处,并靠近金属电网;围栏控制器和围栏之间的间隔约40cm左右;要求围栏控制器设有相应的防雨装置。

5.电源线、485总线及配线管道的确定:从主机到每个围栏控制器铺设一根电源线2×1.5mm²(距离超过600m需加大线经)、一根RS485通讯线(双绞屏蔽线RVSP2×1.0mm²),距离大于1200m或强磁干扰等造成通讯困难时应采用信号中继器;主机与计算机之间近距离用RS232通讯,远距离建议用RS485通讯。

(完整版)电子围栏安装方法

(完整版)电子围栏安装方法

一前端围栏的安装1.前端围栏的安装种类1.1墙顶式安装墙顶式电子围栏,直接安装在围墙顶部上方。

杆子的安装,可以有焊接,卡箍或预埋三种方式,视围墙结构状况而选择较合适的方式。

例如,在铁栅围墙上,可采用焊接法(将万向底座直接焊接在铁栅围墙上)。

在混凝土围墙上,可采用预埋方式,在砖墙上可采用卡箍方式。

只要达到稳固、美观,也可以用别的方式。

对于杆子,要在其下端先安装万向底座,用以固定和调节方向。

(墙顶式安装分为2种,第一种是90度垂直安装,第二种是向外或向内倾斜67.5度或45度)垂直安装图倾斜安装图15.1.2附属式安装附属式电子围栏附加在围墙内侧或外侧,围墙直接承受电子围栏的压力和导线张力。

导线张力较大,为此,在安装电子围栏之前,必须先检查围墙的结构强度,如果不牢固,则应预先加固。

附属式安装如遇转角应安装2根承力杆(附属式转角安装)15.1.3独立式安装独立式电子围栏,安装在距围墙内侧约1米地带。

由于其高度达1.8m到3m,合金丝线数达10~20线,所以合金丝对终端杆和承力杆的张力较大,因此,终端杆和承力杆必须有足够的强度,终端杆和承力杆的底部安装必须稳固。

独立式安装主要有以下3种方式:1、如水泥地面,可使用终端杆和承力杆的固定底座通过膨胀螺栓安装在水泥地面上。

2、如土质坚实,可直接将终端杆和金属承力杆的下端埋入地下600mm作固定。

3、如土质不坚实。

应在每根终端杆和承力杆的安装处预埋600mm×600mm×600mm立方的水泥基准墩子并在水泥立方内预埋4根钢筋螺栓用于安装终端杆或承力杆的固定底座。

终端杆之间最大距离为100m。

承力杆虽不承受合金丝的张力作用,但必须支持多线的压力,因此,也需要安装得稳固。

可采用埋入法安装。

承力杆的间距应≤6m。

2.前端围栏杆体安装说明2.1终端杆的组装2.2承力杆的组装2.3中间杆的组装3.导线的链接一台脉冲主机加上一定长度的前端围栏,便组成一个独立完整的电子围栏周界防区。

电子围栏系统安装施工流程

电子围栏系统安装施工流程

电子围栏系统安装施工流程(图解)前言电子围栏在弱电施工中也是常做项目,下面介绍关于电子围栏系统安装施工流程等方面的知识。

考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源(如发射台等高频设备),若有,则在施工图中标明信号线必须采用屏蔽双绞线。

99、确定周界围栏安装角度:(与墙顶面的夹角)根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.5米时可以采用水平安装;根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

二、组装承力杆及承力杆绝缘子:1、将承力杆绝缘子用自攻型螺丝固定在承力杆上,注意方向2、如图:用螺丝将承立柱固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度。

(注意:围栏合金线方向与万向固定座两固定孔的连线相互垂直,安装倾角符合1项要求)。

寿漏播血驱的杆45,恒司籁演珀顶搭蔺杆即归宿橘硒顶终端杆加’直揩阖定方式Cffil)固定方式£酊2: 固能方优(图贽三、组装终端杆及终端杆绝缘子1、将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。

注意方向一致。

在拐弯或落差时要巧妙运用终端杆绝缘子及终端杆。

2、用螺栓将终端杆固定在两个万向底座之间。

3、有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。

四、中间收紧器的使用说明中间收紧器是一直挂在前端围栏上的,安装合金丝时,把合金丝从中间紧线器侧面的圆孔穿入,再对准并穿过其中间的中缝,最后通过另一侧面的圆孔穿出。

电子围栏系统安装教程(图文)v

电子围栏系统安装教程(图文)v

正文:考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的范围内无杂物;围栏装置装设地点附近是否存在强干扰源(如发射台等高频设备),若有,则在施工图中标明信号线必须采用屏蔽双绞线。

下图为电子围栏安装示意图:根据现场的情况及甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

根据周界环境:居民区、学校附近建议为内倾或垂直安装,空旷地带建议为外倾,围墙高于2.5米时可以采用水平安装;根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式。

二、组装承力杆及承力杆绝缘子:避雷器固定件。

四、中间收紧器的使用说明过另一侧面的圆孔穿出。

五、围栏终端杆的安装1) 确定围栏撑杆的具体位置:在围墙顶部用冲击钻打孔,用M10×100(中间杆可用M8×80)强力膨胀螺栓将撑杆固定在合适的位置。

2) 每隔5米放置一根中间承力杆,或其它有必要的位置加装中间承力杆。

六、避雷器的安装常安装在脉冲主机的上方,每一个防区安装一对避雷器。

七、围栏线安装:1、原则:1)一个防区为一个串联回路,自主机到电子围栏必须串联,不得并联。

导线跨接处,必须使用耐高压导线连接,以免造成间隙不够大或短路等现象。

2) 接地的原则,接地点一般选择在电子围栏的末端,但是,当防区加入避雷器时,避雷器的接地点应在电子围栏的始端。

3) 强电及避雷器必须有良好接地,接地电阻<10Ω。

4) 强电与弱电接地必须分开并≥4m 。

2、安装要点:1) 围栏线应采用分段安装的方式固定,同一条直线或同一防区建议分为一段。

不在同一条直线上的网线分几次安装。

2) 展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象。

小区电动栏杆施工方案

小区电动栏杆施工方案

小区电动栏杆施工方案一、施工前的准备工作1.确定电动栏杆的位置和数量,根据小区的实际情况确定施工点。

2.准备所需的施工材料和设备,包括电动栏杆、电线、控制箱、基础座等。

3.安排施工人员,分工合作,确保施工进度和质量。

二、施工步骤1.找出施工点,并用标线标出电动栏杆的位置。

2.根据标线挖掘基础座的基坑,基坑的深度和大小根据电动栏杆的规格和要求确定。

3.在基坑内铺设防水层,确保基础座的防水效果。

4.将基础座放入基坑中,用水泥进行固定,确保基础座的稳定。

5.安装电动栏杆的电线,将电线从基础座引出。

6.将电动栏杆放入基础座中,通过螺栓将其固定住。

7.将电动栏杆与电线连接,确保电动栏杆正常通电。

8.进行电动栏杆的调试和测试,确保电动栏杆的各项功能正常。

9.在电动栏杆周围进行美化,比如进行植草、种树等工作,使电动栏杆与周围环境相协调。

三、施工注意事项1.施工人员需具备相关经验和技术,确保施工质量。

2.施工前需进行现场勘察,确保施工点的可行性和安全性。

3.施工期间需遵守相关施工规范,确保施工过程的安全。

4.施工完毕后需进行验收和维护,确保电动栏杆的使用寿命和安全性。

四、施工时间和成本预估1.施工时间根据电动栏杆的数量和规模而定,一般小区电动栏杆的施工时间为1-2周。

2.施工成本根据电动栏杆的数量、规格和材料价格而定,预计每个电动栏杆的施工成本为1000-2000元。

总结:通过以上步骤和措施,可以有效地进行小区电动栏杆的施工工作,提供更好的小区安全保障和便利性。

同时,施工方案还需要根据具体情况进行调整和优化,以确保施工的顺利进行和质量的保证。

电子围栏安装方法步骤

电子围栏安装方法步骤

电子围栏安装方法步骤
安装电子围栏的步骤可以大致分为以下几个步骤:
1. 规划:首先确定要安装电子围栏的区域,测量好边界的长度和角度,根据需要确定围栏的形状和大小。

2. 布线:根据规划的围栏形状,使用电缆或导线进行布线。

将电缆或导线连接到围栏系统的主控制盒。

3. 安装电子围栏设备:根据布线的位置,在围栏的边界上安装电子围栏设备,如报警探测器、控制盒、警示灯等。

按照设备的说明书进行安装和连接。

4. 接地:电子围栏系统需要接地,以确保电击风险的最小化。

将所有电子围栏设备的金属部分连接到地线。

5. 测试:安装完毕后,进行系统的测试,确保电子围栏设备正常工作,包括报警探测器的灵敏度和警示灯的亮度等。

6. 防护措施:根据需要,可以在电子围栏外围加装防护措施,如摄像头、铁栅栏等,以提高安全性。

请注意,在进行电子围栏的安装过程中,应遵循相关的安全规定,确保安装人员
和使用者的安全。

实发电子围栏安装指导方案-精

实发电子围栏安装指导方案-精

智能型周界安防阻挡报警系统脉冲式电子围栏简易安装说明上海实发电子科技有限公司制作2013年 10月施工注意事项1 .进入施工现场人员必须戴好安全帽,悬空及高空作业人员必须佩带安全带.2 施工现场以及存放材料的库房,必须通风良好,严禁烟火,有相应的防火措施,地下施工时要有通风、防毒、防爆装置和配备必须的灭火设备等消防器材,施工现场不准混放易燃、易爆物品。

3 .施工过程中,施工人员必须认真做好每天施工完成后的落手清工作,做到工完、料净、场地清。

4 严禁雷雨天气进行施工,并且要加强雨季施工期间的安全值班制度,雨季施工前对现场施工人员进行施工安全教育,克服麻痹思想,发现险情及时报告。

5. 在变电站施工时一定要远离高压母线和主变压器,并且做好安全防范措施。

6. 施工时为防止高处坠落,心情不好时,身体患有高血压、心脏病,恐高症等不准进行围墙安装施工。

7. 电工、指导人员等特殊工作人员必须经过专门安全配训,取得特种作业资格,方可进行施工。

系统施工设计依据《安全防范工程技术规范》GB 50348-2004 《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005 《防盗报警控制器通用技术条件》GB 12663-2001 《安全防范工程技术规范》GB 50348-2004 《入侵探测器第1部分:通用要求》GB 10408.1-2000 《入侵探测器第4部分:主动红外入侵探测器》GB 10408.4-2000 《防盗报警控制器通用技术条件》GB 12663-2001 《安全防范系统验收规则》GA 308-2001 《安全防范工程程序与要求》GA/T 75-94《入侵报警系统技术要求》GA/T 368-2001 《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997 《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000 《弱电工程通用技术标书》DG/TJ08-603-2002 《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-8施工材料、设备要求1.电子围栏脉冲发射主机的主要技术指标和功能,应符合设计和使用要求,并通过各种国家标准(欧盟CE、公安部三检、上海技防办)2.电子围栏前端各种配件的主要技术指标和功能,应符合设计和使用要求,并有合格证3.各种探测器、报警器的主要技术指标和功能,应符合设计和使用要求,并有合格证4.电子围栏各种前端围栏金属杆的主要技术指标和功能,应符合设计和使用要求,并有合格证5.高压绝缘导线:通过的是脉冲主机发射的高压脉冲电流,其技术指标如1表:6.绝缘导线:1)交流电源传输线路应采用铜芯绝缘导线和铜芯电缆其电压等级不小于交流电压250V,并有合格证2)键盘和脉冲主机在1200米的范围内电压降不得超过13%3)探测器和报警回路应采用铜芯绝缘导线和通信电缆其电压等级不小于交流250V、直流48V,并有合格证表2 铜芯导线和铜芯电缆最小截面积:合金线其技术指标如下表:7 其他材料:配套镀锌螺丝、绝缘胶带、接线端子、扎带、玻璃胶、PV管卡、小自攻螺丝(固定PV管)8 主要施工工具:冲击钻、(Ф根据现场情况)冲击钻头、大十字螺丝刀、小十字螺丝刀、大一字螺丝刀、小一字螺丝刀、剥线钳、老虎钳、钢锯或切割机、锤子、铆钉枪、万用表,梯子等布线要求与施工工艺标准:a.主机与围栏线之间的连接,必须使用高压绝缘导线连接,以保证主机高压脉冲安全且良好的输送到前断围栏线上。

深圳兰星电子围栏安装施工指引

深圳兰星电子围栏安装施工指引

Lan s t a r ®★ ★ 兰星科技★ ★电子围栏安装施工指引一、施工准备1、所需工具:冲击钻(Ø10mm、Ø12mm钻头)、活动扳手、螺丝刀、电烙铁、梯子、铁锤、钳子、电工刀等。

配件实物图片及说明见说明书<1000M,采用RVV2*1.0mm²,)、485通讯总线(RVSP2*1.0mm0mm,每根用量4个;中间承用量2个)、PVC管(根据电源0*50*1500mm国标角钢)。

图3.11)控制方案的选择:根据实际现场情况选择合适的系统控制方案;LX-2008智能脉冲电子围栏键盘控制方案(适用于无需采用计算机栏计算机控制方案(适用于需采用计算机控制且总防区数不大于16防区的用户)、LX-2008智能脉冲电子围栏局域网远程控制方案(适用于需采用计算机控制且总防区数大于16防区或需运用局域网来实现远程控制的用户)。

例如图3.1用户可选择LX-2008智能脉冲电子围栏键盘控制方案或者LX-2008智能脉冲电子围栏计算机控制方案。

2)如何分区:现场防区的分区需考虑整个周界的平均分布和出现警情后能否准确定位,单个防区距离4线最长不应超过500米,分区应该尽量靠近拐角处。

例如图3.1可将70米+266米定义为1防区、190米+30米定义为2防区、250米+100米定义为3防区。

3)主机安装位置:主机应安装在防区分区处,当现场防区总数超过1个防区时,单防区主机应将两台主机集中安装在一个地方,以便安装与日后维护。

例如图3.1,假如用户选用为3台单防区主机,可将两台安装在266米墙和190米墙交汇处,另一台安装在30米墙与250米墙交汇处。

4)各种支撑杆使用数量确定与安装角度确定:终端杆每根之间的距离不大于100米,在转角小于120°或者高低落差较大、分区位置也需使用终端杆,中间承力杆一般为20~25米一根,其大于120°转角或落差较小的地方可用承力杆过渡,其余安装中间杆为4~5米一根。

监控报警电子围栏施工指导书

监控报警电子围栏施工指导书

电子围栏工勘作业指导一、电子围栏的组成部分;1、电子围栏由脉冲主机与前端两大部分组成;主要是前端部分;2、前端组成部分主要有:杆件、绝缘子、线材、其它配件组成。

1)杆件:终端杆、承力杆、固线杆2)绝缘子:终端杆绝缘子(黑色终端杆绝缘端子、红色终端杆绝缘端子)、承力杆绝缘子、固线杆绝缘子(螺纹绝缘子、对卡式绝缘子)3)导线:合金线4)其它配件:高压绝缘导线、声光报警器、避雷器、警示牌、紧线器、多股合金丝、线线连接器、万向底座。

二、电子围栏的安装方式1、电子围栏的安装方式需根据现场实际情况来选择,同时选择不同的辅料U型槽,承力杆,固线杆,终端杆,紧线器等;2、顶端安装安装于墙体的顶部,通常墙体为混凝土实墙或混凝土墩时使用;3、侧面安装方式使用万向底座,电子围栏杆体与墙体成一定夹角。

三、电子围栏的分类1、按安装方式分类主要分为直装式与预埋式1)直装式首先将终端杆、承力杆、固线杆的底座通过∮8的膨胀螺栓固定规定在墙上,然后再把终端杆、承力杆、固线杆固定在底座上。

主要适用于混凝土实墙或混凝土墩加铁栅围墙时使用;2)预埋式需将墙打孔(在混凝土或泥土时所需孔的大小不一致,如果是在混凝土上,孔的大小比杆稍大即可;如果是在泥土上固定,则需使混力土能够足够固定杆体)。

将支架体插入孔内,通过混凝土浇灌。

此种安装需定制终端杆、承力杆。

配置时需要注意,此时固线杆不适用此种安装方式。

优点:固定牢靠,但施工难度较大。

主要适用于空心砖或平地泥土时使用;一般预埋240mm-250mm,承载力更大。

3)焊接式当墙体完全为铁栅围墙时,此时需选择焊接式安装方式,安装时需将杆体万向底座完全焊接于围墙上,再将杆体与万向底座进行固定。

2、按线制分类电子围栏通常分为4线制、6线制、8线制1)4线制1根杆体(终端杆、承力杆、固线杆)有4根线(如图1);2)6线制1根杆体(终端杆、承力杆、固线杆)有6根线(如图2);3)8线制1根杆体(终端杆、承力杆、固线杆)有8根线;(图1)4线制(图2)6线制四、电子围栏辅件颜色1、电子围栏的终端杆、承力杆、固线杆通常为银灰色;2、电子围栏绝缘端子颜色通常为红色、黑色;3、根据使用环境不同或用户要求来选择颜色;通常电力需求为红色,对于一般小区使用银灰色支架与黑色绝缘端子;五、电子围栏的工勘1、电子围栏工勘前准备工作1)电子围栏工勘前需准备工具:相机、4色笔、A4纸;2、如何配置电子围栏1)主机配置原则150米电子围栏配置1个防区2)终端杆配置原则用于承受拉力,采用焊接、卡箍或万向座等方式固定,视围墙结构状况而选择较合适的方式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子围栏安装施工指引一、施工准备1、所需工具:冲击钻(Ø10mm、Ø12mm钻头)、活动扳手、螺丝刀、电烙铁、梯子、铁锤、钳子、电工刀等。

2、所需材料:厂家提供的所有配件(配件实物图片及说明见说明书18、19、20页)、电源线(供电距离<1000M,采用RVV2*1.0mm²,供电距离>1000M时,适当加大线径)、485通讯总线(RVSP2*1.0mm²)、膨胀螺丝(终端杆采用Ф10×100mm,每根用量4个;中间承力杆与中间杆采用Ф8×80mm,每根用量2个)、PVC管(根据电源线与信号线距离确定)、接地角铁(50*50*1500mm国标角钢)。

3、确定施工方案与施工草图绘制:图3.11)控制方案的选择:根据实际现场情况选择合适的系统控制方案;LX-2008智能脉冲电子围栏键盘控制方案(适用于无需采用计算机控制且总防区数不大于16防区的用户)、LX-2008智能脉冲电子围栏计算机控制方案(适用于需采用计算机控制且总防区数不大于16防区的用户)、LX-2008智能脉冲电子围栏局域网远程控制方案(适用于需采用计算机控制且总防区数大于16防区或需运用局域网来实现远程控制的用户)。

例如图3.1用户可选择LX-2008智能脉冲电子围栏键盘控制方案或者LX-2008智能脉冲电子围栏计算机控制方案。

2)如何分区:现场防区的分区需考虑整个周界的平均分布和出现警情后能否准确定位,单个防区距离4线最长不应超过500米,分区应该尽量靠近拐角处。

例如图3.1可将70米+266米定义为1防区、190米+30米定义为2防区、250米+100米定义为3防区。

3)主机安装位置:主机应安装在防区分区处,当现场防区总数超过1个防区时,单防区主机应将两台主机集中安装在一个地方,以便安装与日后维护。

例如图3.1,假如用户选用为3台单防区主机,可将两台安装在266米墙和190米墙交汇处,另一台安装在30米墙与250米墙交汇处。

4)各种支撑杆使用数量确定与安装角度确定:终端杆每根之间的距离不大于100米,在转角小于120°或者高低落差较大、分区位置也需使用终端杆,中间承力杆一般为20~25米一根,其大于120°转角或落差较小的地方可用承力杆过渡,其余安装中间杆为4~5米一根。

根据现场的情况及用户要求确定周围栏角度(0°、22.5°、45°、67.5°、90°)和倾斜方向(内倾式、外倾式、垂直式或水平式安装)。

根据保护对象:防止外界入侵时建议为外倾式安装,防止内部翻越时建议为内倾式安装。

例如图3.1,根据图3.1情况与上述规则(每杆子之间距离为5米),终端杆需11根、承力杆需26根、中间杆需145根,为防止外界入侵故采用外倾67.5°方式安装。

注:大门右侧终端杆用U 型槽代替。

5)信号线及电源线配线管道的确定:从控制室出发应铺设一根RVSP2×1.0mm²通讯线和一根RVV2×1.0mm²电源线到前端每台主机,通讯线需采用手拉手连接方式,电源线采用并联,要求必须采用管道配线,管道长度与布线长度相等。

例如图3.1,需从保安室铺设一根RVSP2×1.0mm²通讯线和一根RVV2×1.0mm²电源线到30米墙和250墙交汇处。

长度大约为560米,管道长度也大约为560米。

根据上述步骤,确定施工方案与绘制出施工草图(如下图:上述举例数据仅供参考)图3.2二、周界施工1、组装周界配件A.终端杆组装:用终端绝缘子固定夹把终端绝缘子挂在终端承力杆上,考虑到距离越长,拉力越大,终端杆一般每100米或者角度小于120°的拐角和分区的需安装;底座固定角度需跟施工草图要求角度一致。

见右图:B.承力杆组装:承力绝缘子可以采用抽芯铆钉或者承力绝缘子插销安装到承力杆上面,应注意承力绝缘子的安装方向,中间承力杆一般20-25米安装一根;底座固定角度需要和施工草图要求角度一致。

见右图:C.中间杆组装:中间杆绝缘子是螺纹式的绝缘子,分为螺杆和螺帽两部分,先把螺杆套入过线杆,再把螺帽拧上,当螺帽没拧紧时,调整好方向和距离(要求每根杆子的方向和距离保持一致),拧紧固定好即可。

中间杆一般4-5米安装一根;底座固定角度需要和施工草图要求角度一致。

见右图:2、支撑杆安装将组装好的周界配件按照施工草图上的安装方式与各分区要求固定在围墙或者地上,终端杆每根之间的距离不大于100米,在转角小于120°或者高低落差较大、分区位置也需使用终端杆,中间承力杆一般为20~25米一根,其大于120°转角或落差较小的地方可用承力杆过渡,中间杆安装为4~5米一根。

根据具体位置用电锤打孔,打入膨胀螺丝固定,在围栏外网起始、中间终端杆安装位置、拐角处应设置拉线或撑杆,以平衡拉力,外网全部架设完成后可以拆除。

(如下图)3、外网金属线安装外网金属线安装时需每两根终端杆之间截断安装,整个周界外网拉线完成后,使用跳线完成系统接线,展放金属线时需采用放线架或者适当放线方式,切莫任意放,以免出现打结和不平整现象。

安装细节与注意事项如下:A.线线连接器安装: 用线—线连接器连接,先将需要连接的两导线头,穿入连接器中,再用螺母将导线压紧在连接器中。

见右图:B.紧线器安装:中间收紧器是一直挂在前端围栏上的,安装合金导线时,把导线从中间收紧器侧面的圆孔穿入,再对准并穿过其中间的中缝,最后通过另一侧面的圆孔穿出。

如图。

注意:紧线时切勿紧过头,如果紧线过紧,热胀冷缩,冬天下可能会发生断裂,对于现场落差与转弯较多的地形,需适当增加用量。

见右图:C.避雷器安装:首先将避雷器固定件固定在终端杆顶端,再将避雷器通过自身的螺母固定在避雷器安装支架上面,避雷器通常安装在脉冲主机的上方,每一个防区都必须安装两个避雷器,安装时需注意方向性。

见右图:D.警示牌安装:根据实际情况决定距离,一般10米一个。

见右图:E.U型槽安装:首先在墙面固定一个Ф10mm膨胀螺栓,再将U型槽固定在膨胀螺栓上面,主要用于两个墙面之间单根围栏导线的连接。

见右图:4、信号线与电源线的铺设:若有预埋管道则可直接利用,否则利用PVC管进行穿管敷设,敷设要求符合管道配线要求,管道中有信号控制总线RVSP2×1.0mm²(从控制室到前端每台围栏主机之间的连线,需采用手拉手连接方式),总线长度长于900米时需每隔900米加一个485中继器(本系统采用的485数据为异步半双工,波特率为1200bps);电源线RVV2×1.0mm²(从控制室到前端每台围栏主机之间的连线,采用并联方式连接,当供电线路距离超过1000米时需采用更大线径线材)。

见图4.15、主机安装:将围栏主机防雨箱安装于围栏外网下方,电网分区处(图纸中标定的位置),也可以放在控制中心或门卫室,装在室外是需配备相应的防雨箱,用膨胀螺栓固定于墙上。

内部接线按围栏主机底部接线图(见说明书6、7页)按需要连接,信号线应与高压线分开,使用单独的配线管;注:当同一个围栏系统中围栏控制主机大于一台时,且需要用键盘或者计算机进行集中控制时,主机需先用键盘或者计算机对每台围栏控制器单独进行防区号更改,使其每台围栏控制器的防区号在同一个系统中是唯一的,通讯过程中不至于产生冲突,防区号可设置为1~16中任何一个数字,本主机出厂默认防区号为“2”,全部设置完毕以后,再用手拉手连接方式把所有围栏控制主机连接起来(具体修改方法见键盘或软件说明书)。

见图4.16、接地:接地要求:依据“GB/T 7946-2008”的接地原则与电力弱电接地分开。

此电子围栏系统有:主机高压输出接地、避雷器接地、保护接地输出三种接地,高压接地与避雷接地可以共享,但必须与保护接地分开,而且两个接地桩之间的距离不小于10米。

接地桩埋地深度不小于1.5米,弱电接地电阻值应小于10Ω。

高压电接地电阻值应小于10Ω。

避雷接地用16~25平方毫米的铜导线可靠连接。

见图4.1图4.17、监控室系统控制方案控制端安装与设置A.LX-2008智能脉冲电子围栏键盘控制方案A.1系统结构如下图:系统接线说明:LX-M8J键盘正常工作时需提供DC12V/1A电源,与键盘背面+12V、GND相应连接,485+、485-接口与前端围栏主机底部键盘输出口485+、485-采用手拉手连接,485通讯线采用RVSP2*1.0mm²双绞带屏蔽线,当通讯线长度长于900米时需每隔900米加一个485中继器(本系统采用的485数据为异步半双工,波特率为1200bps)。

OUT1、GND可接功率不大于5W报警设备。

A.2系统功能:●键盘功能:密码登录功能、密码修改功能●通过RS485总线对1-16路电子围栏主机全面控制●围栏主机防区号设定功能●全面或部分防区布防、撤防、复位功能,各防区高低压转换功能●报警防区、类别(短路及断线)、时间记录功能●DC12V报警警号输出功能注:详细操作设置详见围栏主机说明书B.LX-2008智能脉冲电子围栏计算机控制方案B.1系统结构如下图:系统接线说明:首先电脑需正确安装《LX-2008计算机直接控制软件》,将一个RS232转RS485转换器接至电脑串口上,转换器上485+、485-接口与前端围栏主机底部键盘输出口485+、485-采用手拉手连接,485通讯线采用RVSP2*1.0mm²双绞带屏蔽线,当通讯线长度长于900米时需每隔900米加一个485中继器(本系统采用的485数据为异步半双工,波特率为1200bps)B.2系统功能:●分区布/撤防,全部布/撤防●高低压转换●实时电压显示与状态监测●报警反应与记录●更改LX-2008主机防区号●电子地图与声音输出●用户管理,操作权限分级注:详细操作设置详见光盘内软件操作设置说明C.LX-2008智能脉冲电子围栏局域网远程控制方案C.1系统结构如下图:系统接线说明:此方案前提为中心控制室与前端每个分控室之间已存在内部局域网,在此前提下首先中心控制室电脑需正确安装《LX-2008网络控制软件》,将电脑接入局域网中,再从分控室接出一根网线接至TCP/IP转485转换器上,转换器另一端RS485接口485+、485-与前端围栏主机底部键盘输出口485+、485-采用手拉手连接,485通讯线采用RVSP2*1.0mm²双绞带屏蔽线,当通讯线长度长于900米时需每隔900米加一个485中继器(本系统采用的485数据为异步半双工,波特率为1200bps)C.2系统功能:●分区布/撤防,全部布/撤防●高低压转换●实时电压显示与状态监测●报警反应与记录●更改LX-2008主机防区号●电子地图与声音输出●用户管理,操作权限分级注:详细操作设置详见光盘内软件操作设置说明三、主机调试与报警试验3.1通电检查当系统的控制器和电子围栏全部安装完成后,应进行一次全面检查。
