实验1.1 电工实验基本仪器仪表的使用
基本电工仪表的使用实验报告
基本电工仪表的使用实验报告基本电工仪表的使用实验报告引言：电工仪表是电力行业中常见的工具，用于测量电流、电压、电阻等电学量。
本次实验旨在通过使用基本电工仪表，掌握其使用方法和原理，进一步了解电学知识。
实验一：电流表的使用电流表是用来测量电流的仪表。
在实验中，我们使用了直流电路进行测量。
首先，将电流表的两个接线端与电路中的测量位置相连接。
然后，打开电路，读取电流表的示数。
需要注意的是，电流表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。
实验二：电压表的使用电压表是用来测量电压的仪表。
在实验中，我们使用了直流电路进行测量。
首先，将电压表的两个接线端与电路中的测量位置相连接。
然后，打开电路，读取电压表的示数。
需要注意的是，电压表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。
实验三：电阻表的使用电阻表是用来测量电阻的仪表。
在实验中，我们使用了直流电路进行测量。
首先，将电阻表的两个接线端与电路中的测量位置相连接。
然后，打开电路，读取电阻表的示数。
需要注意的是，电阻表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。
实验四：万用表的使用万用表是一种多功能的电工仪表，可以测量电流、电压、电阻等多种电学量。
在实验中，我们使用了万用表进行多种测量。
首先，选择合适的测量模式和量程。
然后，将万用表的接线端与电路中的测量位置相连接。
最后，打开电路，读取万用表的示数。
需要注意的是，万用表的接线应符合电路的正负极性，并且选择适当的量程，以保证测量的准确性。
实验五：测量误差的分析在实验中，我们发现测量结果与理论值之间存在一定的误差。
这是由于仪表本身的误差、接线不准确、电路中的其他元件等因素所导致的。
为了减小误差，我们应该选择合适的量程、仔细接线，并进行多次测量取平均值。
结论：通过本次实验，我们掌握了基本电工仪表的使用方法和原理。
电流表、电压表、电阻表和万用表在电路测量中起到了重要的作用。
实验1指导书 常用仪器仪表的使用
实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。
一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。
二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。
三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。
测试1KΩ、10KΩ和100KΩ电阻的阻值。
把测量数据填入表1-1并计算出测量误差。
表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。
接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。
表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。
如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。
将示波器CH1通道的探头上的衰减开关拨到×1位置。
将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。
（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。
注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。
表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。
按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。
注意：再按一次MA TH MENU键可关闭数学计算功能。
基本电工仪表的使用
实验一123．掌握电压表、电流表内电阻的测量方法； 45．掌握信号发生器的使用二、原理说明1.在实际电路测量中,电压表在测量某两节点电压时应与该两节点并联连接,电流表在测量某一支路电流时应串接在该支路中,因此,就必须要求电压表内阻为无穷大,电流表内阻为零,但实际使用的电工仪表一般都不能满足上述要求,它们不可能为无穷大或者为零,因此当仪表接入电路时都会使电路原来状态产生变化,使被测的读数值与电路原来实际值之间产生误差,2.a.本实验测量电流表的内阻采用“分流法”,如图1—1所示,A 为被测内阻(R A )的直流电流表,测量前先断开开关S,调节电流源的输出电流I 使A 表指针满偏转,然后合上开关S,并保持I 值不变,调节电阻箱R 的阻值,使电流表A 的指针指在1/2满偏转位置,此时 2II I S A == ∴==⋅+R R R R R R R A 1//11b.测量电压表的内阻采用分压法,如图1—2 所示。
V 为被测内阻(R V )的电压表,测量时先将开关S 闭合,调节直流稳压源的输出电压,使电压表V 的指针满偏转指示值为V 1,然后断开开关S,调节Ｒ使电压表Ｖ的指示值减半。
此时RV ＝R ＋R 1三、实验设备;a) 万用表500b) EEL —06组件上的十进制可变电阻箱； c) EEL-06组件上的电阻8.2K Ω；10K Ω； d) 下组件恒压源0～30V ； e) 下组件恒流源0～20mA f)双踪示波器g) 信号源四、实验内容1、根据“分流法”原理测定500型万用表直流电流1mA 和10mA 档量限的内阻,线路如1—1所示。
其中R 为EEL-06十进制可变电阻箱,R 为EEL-06上10K Ω／8Ｗ电阻。
2、根据“分压法”原理按图1—2 接线测定万用表直流电压25V和100V档量限的内阻。
其中R为EEL—06 组件上十进制可变电阻箱，R为该组件上的10kΩ／83、示波器的使用用示波器观察信号源输出的波形，并记录。
实验1指导书 常用仪器仪表的使用(电工)

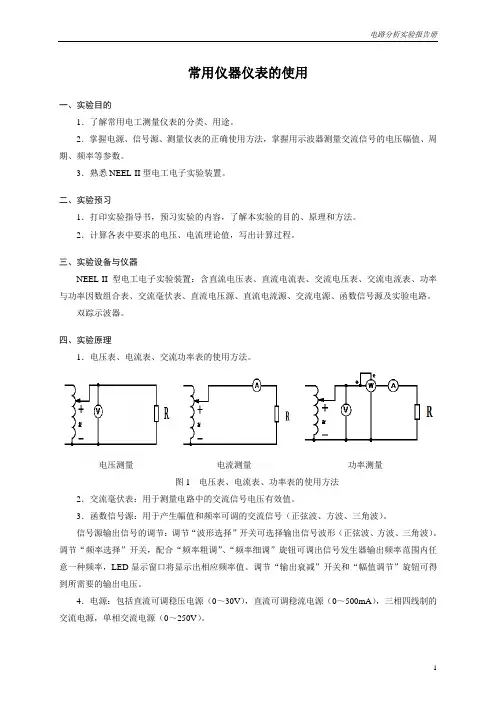

常用仪器仪表的使用一、实验目的1．了解常用电工测量仪表的分类、用途。
2．掌握电源、信号源、测量仪表的正确使用方法，掌握用示波器测量交流信号的电压幅值、周期、频率等参数。
3．熟悉NEEL-II型电工电子实验装置。
二、实验预习1．打印实验指导书，预习实验的内容，了解本实验的目的、原理和方法。
2．计算各表中要求的电压、电流理论值，写出计算过程。
三、实验设备与仪器NEEL-II型电工电子实验装置：含直流电压表、直流电流表、交流电压表、交流电流表、功率与功率因数组合表、交流毫伏表、直流电压源、直流电流源、交流电源、函数信号源及实验电路。
双踪示波器。
四、实验原理1．电压表、电流表、交流功率表的使用方法。
电压测量电流测量功率测量图1 电压表、电流表、功率表的使用方法2．交流毫伏表：用于测量电路中的交流信号电压有效值。
3．函数信号源：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。
信号源输出信号的调节：调节“波形选择”开关可选择输出信号波形（正弦波、方波、三角波）。
调节“频率选择”开关，配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED显示窗口将显示出相应频率值。
调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压。
4．电源：包括直流可调稳压电源（0～30V），直流可调稳流电源（0～500mA），三相四线制的交流电源，单相交流电源（0～250V）。
图2 三相交流可调电源与单相交流可调电源5．数字万用表：测量直流和交流电压、电流、电阻等。
某些万用表还可以测量三极管、二极管、电容和频率等。
① 型号栏；② 液晶显示屏：显示测量数值； ③ 发光二极管：通断检测报警；④ 档位开关：改变测量功能、量程及开关机； ⑤ 20A 电流测试正极插座； ⑥ 200mA 电流测试正极插座； ⑦ 电容、温度、及公共负极插座； ⑧ 电压、电阻及二极管正极插座； ⑨ 三极管测试插座； ⑩ 背光灯/自动关机开关。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法电工仪器仪表使用方法1.万用表使用方法1.1 插入测量电路插入红色测试笔到“VΩmA”插孔，插入黑色测试笔到“COM”插孔。
1.2 测量直流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.3 测量交流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.4 测量电流将测试笔依次接触电路的正极和负极，注意选择合适的测量范围。
1.5 测量电阻断开电路连接，将测试笔接触电阻两端，读取测得的电阻数值。
1.6 其他功能根据仪器的说明书，了解并正确使用其他功能。
2.探针使用方法2.1 插入插座插入红色探针到正极插座，插入黑色探针到负极插座。
2.2 上电操作打开电源开关，确保探针连接到正确的电源。
2.3 使用测量功能按下测量按钮，等待测量结果显示，并记录所需数据。
2.4 安全操作在使用过程中，确保接地良好，避免接触高压电源。
3.定时器使用方法3.1 设置计时时间选择合适的计时单位和时间范围，旋转调节开关设置计时时间。
3.2 启动计时器按下启动按钮，计时器开始计时，显示剩余时间。
3.3 暂停计时器按下暂停按钮，计时器停止计时，可能显示剩余时间或已经过的时间。
3.4 重置计时器按下重置按钮，计时器将回到初始状态，需要重新设置计时时间。
3.5 其他功能根据仪器的说明书，了解并正确使用其他功能。
附件：本文档不涉及附件。
法律名词及注释：1.电压：表示电能转换为其他能源的能力的物理量。
2.电流：载流子在时间单位内通过某面积截面的数量。
3.电阻：电阻是一个物体对电流通过的阻碍程度的物理量。
4.交流电流：电荷在电路中来回运动的电流。
5.直流电压：电流方向恒定的电压。
6.接地：将物体与地球形成有效导电连接的过程。
7.电路：由电源、导线、电器元件等组成的路径，电流在其中流动。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
电工基础实验1常用电工仪表的使用
欧姆调 零旋钮
机械调 零螺钉
注意红、 黑表笔
不要接反
万用表的转换开关
直流电流表（直流毫安表）
直流稳流电源：DH1719A-5
输出电流 时需按下
旋到最大 旋到最小
直流电压表
利用插销选择 电压表量程
四、实验电路与实验数据
+ mA -
+
+
Us
V
R
-
-
R=1000Ω
U/V 5 I/mA
10 15
四、实验电路与实验数据
+ mA -
+
+
Is
V
R
-
-
R=1000Ω I/mA 4
6
8
U/V
四、实验电路与实验数据
电阻 标称值 （Ω）
51 220 6.8K
万用表测量值
倍率
面板读数
测量长组织全组检查，然 后由老师检查认可并在桌单上签字后，方可合上电源。
3、读数时，一般未位是根据指针在小格中的位置来估读 的，在草稿上记录下实验数据。若实验中出现异常现 象，不可惊慌，应立即断开电源，并报告老师，查明 原因后继续做实验。
4、实验完毕后，必须清理好实验现场后才可离开实验室， 值日生需搞好卫生后才可离开。
1只
3、直流电流表
1只
4、直流电阻箱
1个
5、直流稳流电源
1台
6、直流电压表
1只
直流稳压电源：DF1731SD2A
其他按钮均弹起
旋到最大
旋到最小 黑色为负 红色为正
电源开关
直流稳压电源：WY-30-1/3A
粗调 微调
仪表显示选择
直流稳压电源：YJ56
实验报告基本电工仪表的使用doc
实验报告基本电工仪表的使用篇一：实验一基本电工仪表的使用及测量误差的计算实验一基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2. 掌握指针式电压表、电流表内阻的测量方法。
3. 熟悉电工仪表测量误差的计算方法。
二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。
这就要求电压表的内阻为无穷大；电流表的内阻为零。
而实际使用的指针式电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。
误差的大小与仪表本身内阻的大小密切相关。
只要测出仪表的内阻，即可计算出由其产生的测量误差。
以下介绍几种测量指针式仪表内阻的方法。
2. 用“分流法”测量电流表的内阻如图1-1所示。
A为被测内阻(RA)的直流电流表。
测量时先断开开关S，调节电流源的输出电流I 使A表指针满偏转。
然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA＝IS＝I/2∴ RA＝RB∥R1可调电流源R1为固定电阻器之值，RB可由电阻箱的刻度盘上读得。
图 1-1 3. 用分压法测量电压表的内阻。
如图1-2所示。
V为被测内阻(RV)的电压表。
测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V的指针为满偏转。
然后断开开关S，调节RB使电压表V的指示值减半。
此时有：RV＝RB＋R1电压表的灵敏度为：S＝RV/U (Ω/V) 。
式中U为电压表满偏时的电压值。
4. 仪表内阻引起的测量误差（通常称之为方可调稳压源法误差，而仪表本身结构引起的误差称为仪表基图1-2 本误差）的计算。
（1）以图1-3所示电路为例，R1上的电压为R1 1 UR1＝─── U，若R1＝R2，则 UR1＝─ U 。
R1＋R2 2现用一内阻为RV的电压表来测量UR1值，当RVR1RV与R1并联后，RAB＝───，以此来替代RV＋R1RVR1────RV＋R1上式中的R1，则得U'R1＝────── U 图 1-3RVR1 ───＋R2 RV＋R1RVR1────RV＋R1 R1 绝对误差为△U＝U'R1－UR1＝U(─────—－────)RVR1 R1＋R2 ───＋R2 RV＋R1 －R2 1R2U化简后得△U＝───────────────── 2 2RV(R1＋2R1R2＋R2)＋R1R2(R1＋R2)U若 R1＝R2＝RV，则得△U ＝－─6vU'R1－UR1-U/6相对误差△U％＝─────×100％＝──×100％＝－33.3% UR1 U/2由此可见，当电压表的内阻与被则电路的电阻相近时，测量的误差是非常大的。
常用电工测量仪表的使用实验
实验一常用电工测量仪表的使用实验目的：掌握机械式万用表、数字式万用表、钳形电流表和摇表的使用方法。
实验原理：各种仪表的工作原理。
实验器材：机械式万用表、数字式万用表、钳形电流表和摇表第一部分：万用表的使用方法万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
选择开关：万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
表笔和表笔插孔：表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
实验1 基本仪器仪表的使用及基本定理的测定
实验1 基本仪器仪表的使用及基本定理的测定一、实验目的（1）熟悉电工实验工作台的结构特点及其器件的使用，掌握实验的基本方法。
（2）熟悉电工仪器仪表的主要技术性能指标及其使用方法，掌握电压、电流等电路基本参数的测量方法和测量误差的计算方法。
（3）验证基尔霍夫定律和叠加原理的正确性，加深对基尔霍夫定律和叠加原理的理解。
二、实验设备及材料通用电学实验台，直流稳压电源，直流电压表、直流电流表（或万用表），电阻和导线一批。
三、实验原理1、电路基本参数测量电压、电流等电路基本参数测量，主要是利用电压表、电流表（或万用表）进行直接测量。
在测量电压时，应把电压表并联在被测负载的两端。
为了使电压表并入后尽量不影响电路原工作状态，要求电压表的内阻远大于被测负载的电阻。
测量电流时，电流表必须串联在被测电路中。
电流表的内阻都很小，如果把电流表并接在负载两端，电流表将因流过很大的电流而烧毁。
测量直流电压和直流电流时，常用磁电式电流表。
在使用时必须注意仪表的正负极性必须和电路一致，否则仪表的指针将会反转，可能造成仪表损坏。
测量交流电压和交流电流时，常用电磁式电流表。
交流表的使用方法与直流表相同，只是没有极性之分，其测量的是有效值。
2、基尔霍夫电流定律KCL和电压定律KVLKCL指出：在电路中，在任何时刻，流进和流出任何一个节点的电流代数和为零。
即：∑i(t)=0，或∑I =0 (直流电路）。
KVL指出：在电路中，在任何时刻，任何一个回路或网络的电压降的代数和为零。
即：∑u(t)=0，或∑U =0 (直流电路）。
KCL 和KVL 是电路分析理论中最重要的基本定律，适用于线性电路、非线性电路、时变或非时变电路的分析和计算；也适用于时域或其他域（如频域）电路。
3、叠加原理在线性电路中，任何一条支路的电流（或其两端的电压），都可以看成是由电路中各个电压源（或电流源）单独作用时，在此支路中产生的电流（或电压）的代数和。
某电压源（或电流源）单独作用时，其他所有电压源（或电流源）均置零，即理想电压源短路，理想电流源开路。
实验一常用电工仪表使用
实验一、常用电工仪表的使用一、实验目的1.掌握数字万用表及直流稳压电源的使用。
2.学习用示波器显示波形，测量周期、频率和相位等。
3.了解信号发生器面板上个开关、旋钮的作用。
二、实验任务（1）掌握数字万用表及直流稳压电源的使用。
（2）测量信号周期或频率。
（3）两同频率正弦量相位差的测量。
三、实验内容1、电压的测量利用示波器可以测量各种波形的电压幅度，这是示波器测量电压的主要特点。
示波器测量电压有多种方法。
比如直接测量法，比较测量法和位移法等，下面重点介绍直接测量法。
直接测量法是指直接在示波器屏幕上量出被测电压波形高度，然后换算成电压值的方法。
测量时，先根据Y轴衰减和X轴时基，调节电平旋钮，是屏幕上呈现一个稳定的、大小适中的波形，则被测电压值为V P-P=Y轴灵敏度（V/div）×D(div) ×示波器探头衰减值式中V P-P表示被测电压峰峰值或任意两点间的电压值，D（div电压峰峰值或任意两点间的高度。
利用低频信号发生器输出频率为1kHz的正弦波信号，令其电压有效值（用毫伏表测量）分别为1v、2v、5v。
用示波器观察波形，测量电压的峰峰值，并与标称值（低频信号发生器示值）比较，同时记录于表中。
2、时间的测量利用示波器测量时间是非常直观的，因为当线性扫描是，荧光屏的X轴就是时间轴，被测时间t x可表示为t x=X轴灵敏度(s/div) ×B(div)式中B(div 表示被测时间所对应的光迹在水平方向的距离。
利用低频信号发生器输出几种频率的正弦波信号，用示波器测量波形的周期，计算信号3、相位的测量利用双踪示波器的两个波形同时显示，可以直观、简便的测量信号间的相位差。
在线性扫描情况下，在屏幕上可直接显示如下图所示的图形，两信号间的相位差为利用电阻电容搭建一个RC移相电路。
测量连线图如图所示。
图中信号源是一低频信号发生器，输出频率为1kHz的正弦波，示波器分别测量电路的总电压和电阻的端电压（该端电压与总电流同相）。
实验一 常用电工仪表的使用及
VC9806数字万用表外观 图
保持 按键
电源 开关
保持状态
测 量 功 能 及 其 表 示 法
电
压
、
挡
电 阻
、
频
率
表 笔 插 法 （ 一 ）
过 量 程 时 的 显 插 法 （ 二 ）
大 量 程 电 流 档
表 笔 插 法 （ 三 ）
万 用 表 放 置
电流的测量方式
I1 I2 I1+I2 I1:I2
U=10V U=15V
U=10V U=15V U1 U2 I
I1 I2
预习内容及预习报告要求
• 预习报告要求
– 实验用仪器设备准备情况 – 实验中所涉及的相关知识的准备 – 实验中的数据的理论分析、计算 – 实验注意事项
实验一 常用电工仪表的使用 及直流电压电流的测量实验
一、实验目的
• 1、掌握电工技术实验的基本要求 和方法
• 2、了解电工实验台的结构 • 3、掌握常用电工仪表、仪器的使
用 • 4、学习直流电压、电流的测量
实验的预习与准备
每次实验前，均应充分准备，否则实验效果会大打折扣， 且有损坏仪器设备和人身事故的危险。为了确保能满足预习的 要求，每次实验前，教师将对学生进行书面或口头检查，凡没 有达到预习要求的学生不能参加实验。实验准备及预习的要求 是：
4.实验结束，将实验器材按要求摆放，填写好仪器设备使用记 录本后方可离开。
实验总结
在实验的基础上，对实验现象和数据进行整理分析，然后写出实 验报告。编写实验报告的过程是一个从感性认识到理性认识的过程， 也是一个加深理解和巩固理论知识的过程，更是培养严谨科学态度、 提高综合素质的不可或缺的过程，因而必须重视并认真撰写实验总 结报告。
实验1指导书 常用仪器仪表的使用(电工)
常用仪器仪表的使用一、实验目的1．了解常用电工测量仪表的分类、用途。
2．掌握电源、信号源、测量仪表的正确使用方法，掌握用示波器测量交流信号的电压幅值、周期、频率等参数。
3．熟悉NEEL-II型电工电子实验装置。
二、实验预习1．打印实验指导书，预习实验的内容，了解本实验的目的、原理和方法。
2．计算各表中要求的电压、电流理论值，写出计算过程。
三、实验设备与仪器NEEL-II型电工电子实验装置：含直流电压表、直流电流表、交流电压表、交流电流表、功率与功率因数组合表、交流毫伏表、直流电压源、直流电流源、交流电源、函数信号源及实验电路。
双踪示波器。
四、实验原理1．电压表、电流表、交流功率表的使用方法。
电压测量电流测量功率测量图1 电压表、电流表、功率表的使用方法2．交流毫伏表：用于测量电路中的交流信号电压有效值。
3．函数信号源：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。
信号源输出信号的调节：调节“波形选择”开关可选择输出信号波形（正弦波、方波、三角波）。
调节“频率选择”开关，配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED显示窗口将显示出相应频率值。
调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压。
4．电源：包括直流可调稳压电源（0～30V），直流可调稳流电源（0～500mA），三相四线制的交流电源，单相交流电源（0～250V）。
图2 三相交流可调电源与单相交流可调电源5．数字万用表：测量直流和交流电压、电流、电阻等。
某些万用表还可以测量三极管、二极管、电容和频率等。
① 型号栏；② 液晶显示屏：显示测量数值； ③ 发光二极管：通断检测报警；④ 档位开关：改变测量功能、量程及开关机； ⑤ 20A 电流测试正极插座； ⑥ 200mA 电流测试正极插座； ⑦ 电容、温度、及公共负极插座； ⑧ 电压、电阻及二极管正极插座； ⑨ 三极管测试插座； ⑩ 背光灯/自动关机开关。
实验一基本仪器使用和基本电量测量
用分压法测量电压表内阻：
实验பைடு நூலகம்务
三、实验任务 1、测量直流电压 用数字式电压表测量直流稳压电源的输出电压。 将量程与测量值记录在表格中.
万用表
被测电压
量程(V)
测量值(V)
1. 5 V
6V
10 V
5 V
8 V
2、测量直流电流
用万用表测量图1-5负载RL的电流，将量程与测量值记录在表格 中。
测量电路如图所示，测量电流表内阻的RA，由于该表有过量程保 护，满量程时易造成保护报警，故K断开时将IS调到接近满量程值， 这里取18mA。可变电阻R用电阻箱。测量IA=1/2IS时的R值（=RA）
应串联在被测电路中。
使用指针式仪表时，必须注意表笔接入的极性：红
03
色表笔接电路的高电位端，黑色表笔接低电位端，
否则仪表指针将反向偏转打表头，容易损坏表头。
测量时为了保证测量精度应合理选择量程。
04
测量值应小于但要接近所选量程。
读取指针式仪表测量值时，应使眼睛与指
05
针的连线垂直于表盘面，如果表盘设有反
图1-3是测量电流表内阻RA的电路图。 IS为恒流源，断开K调节IS使A表指针满刻度； 闭合K，调节R使表指针指向1/2满刻度。
○ 即使IA=IR=1/2IS，此时 RA=R。
用分流法测量电流表内阻：
图1-4是测量电压表内阻RV的电路图。 US为恒压源，闭合K调节US使V表指针满刻
度； 断开K,调节R2使V表指针指在1/2满刻度，
实验一 基本仪器使用和基本电量测量
一．实验目的： 学习直流/交流、电压/电流表、万用表、直流稳压电源、调压器 的使用方法。 ②学习电流、电压测量值读取、记录方法及测量技术的基本 概念。
常用电工仪器仪表使用方法简版
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。
它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表，并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数，并记录测量结果。
6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。
2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪，并确认电源已接通。
2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。
4. 等待一段时间，以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后，关闭环境检测仪。
3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表，并确认电源已接通。
2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后，将夹头从待测导线上取下。
4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
实训1常用电工仪器仪表的使用
实训1 常用电工仪器仪表的使用一、实训目的1．了解常用仪表表盘上主要标注的意义。
2．掌握常用仪器设备的使用方法。
二、原理说明实训中常用的电工仪器仪表的工作原理分别如下：1. 万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。
万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。
1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择适当的量程，两表笔应跨接在被测电压的两端。
红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。
当指针反向偏转时，将两表笔交换后接至电路，再读取读数。
被测电压的正负由电压的参考极性和实际极性是否一致来决定。
2）交流电压的测量将万用表转换开关拨至交流电压挡，把两表笔跨接在被测电压的两端（不必区分正负端），交流电压挡的标尺刻度为正弦交流电压的有效值。
3）直流电阻的测量将万用表转换开关拨至电阻挡，估计被测电阻的大小，选择电阻挡的量程，被测电阻的值应尽量接近这一挡的中心电阻值，这样才能提高测量电阻的准确性。
2. 双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。
它一般可以输出稳定的直流电压0~30 V，输出最大电流3 A。
使用时先插上仪器的电源插头，输入220 V的交流电压，再打开面板上的电源开关，指示灯即亮。
3. 低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器，工作频率在低频范围内的称为低频信号发生器。
在电路实验中，常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。
XD7型低频信号发生器的使用方法如下：（1）仪器通电前，先将输出调节旋钮逆时针方向旋到最小位置，检查电源电压是否与仪器所需电源电压相符，然后接通电源开关，电源指示灯亮。
（2）频率调节：根据所需频率，先选择频段，再调节“频率调节”旋钮，使指针指在所需频率位置即可。
电工实验1基本电工仪表的原理与使用，万用表实验
电工实验1 基本电工仪表的原理与使用，万用表实验A实验目的（一）熟悉电压表、电流表、欧姆表的基本原理，组装简易万用表。
（二）学习校验电工仪表的基本方法。
（三）了解基本电工仪表的使用常识及其对被测电路的影响。
A实验仪器设备（一）简易万用表组装实验板（二）直流稳压电源（三）0.5级标准直流电压表和直流电流表（四）500型万用表（五）滑线变阻器，标准电阻箱及电阻板A说明（一）图1.1为自装简易万用表原理图。
其中K1、K2是两个机械上联动的“单刀多投”旋转开关，搬动公共旋钮，动端（M、N）可同时换位，以改变测量功能及量程。
图1.2为简易万用表组装实验板的元件布置示意图。
其中K1、K2被表达成平动式，可理解为动端M、N两个箭头在上下两条组线上滑动，同步换位。
在实际万表原理图中也经常采用这种方法表示旋转开关。
（二）图1.1中，表头满偏电流I g=100µA，表头内阻R g=2.5kΩ。
（三）待装万用表测量功能及量程如下：电阻档：×1k量程[即表盘读数（Ω）×1000]，标称中心阻值为15kΩ。
直流电压档：2V和10V量程。
图1.1图1.2（四）质量指标：电阻档中心阻值相对误差<10%。
直流电压、电流档各量程的准确等级不劣于2.5级。
A预习内容（一）仔细阅读附录中有关500型万用表和晶体管直流压电源的使用说明，及本实验后的附录。
（二）阅读各项实验内容，看懂有关原理，明确实验目的。
（三）根据图1.1电路，弄懂测量未知电阻R x的原理，写出能够说明测量原理的表达式。
（四）计算图1.1电路中各电阻的阻值（设电池电压变化范围为1.2~1.7伏），并说明R w的作用是什么？（五）设图1.1中电池电压为标称值1.5V时，为使表头指针正好指在中间，R w应等于多少？表盘中心的阻值刻度数为多少？（该值称为电阻档的标称中心阻值）。
（六）根据图1.1画出图1.2的联接图。
（七）设计实验五的原理图，并写出实验步骤。
实验一 仪器仪表的使用
实验一仪器仪表的使用一、实验目的：（1）了解电子行业常用的仪器仪表的用途及技术参数。
（2）熟悉各种仪器仪表的操作使用方法。
二、常用仪器仪表的主要用途：（1）直流稳压电源：用途：为电子线路提供——直流电源。
（有固定输出的电压和可调输电压两种）（2）函数信号发生器（有高频信号发生器、低频信号发生器）用途：仪器输出一信号：有正弦波、方波、三角波。
且输出的频率f和电压幅值可调（3）电子毫伏表：用途：测量电路中正弦波信号的有效值。
（4）示波器：（有单踪和双踪示波器）用途：1、用来观察电路中各种信号波形，信号相位、分析电路工作是否正常工作的依据。
2、用来测量交流信号的电压幅值V P-P、周期T、频率f。
（5）万用表（机械万用表、数字万用表）用途：测量电路的“交直流电压”“交直流电流”“Ώ档”测三极管的放大倍数。
三检测实验电路各仪器间的关系：四、介绍电子实验装置使用：介绍仪器控制面板函数信号发生器按图连输出线：操作步骤：★函数信号发生器使用开机→按波形（显示SINE）→按频率→（输入所需的频率数）→按调制→按幅度(输入电压峰峰值U P-P的值) →按点频。
(此操作过程表示当前仪器输出的信号量。
如中间过程操作有错即按复位按钮重新操作以上过程)★在函数输出端口插上专用输出线即可连上电路★双踪示波器校准工作五、示波器的使用：有模拟示波器和数字存储示波器重点介绍数字存储式示波器。
而数字式的示波器使用全是菜单式。
1、把探头专用线接入面板上的CH1 或CH2输入口2、核准标准信号。
方法：先把专用线接入机器本身的标准信号频率1KHZ、电压峰峰值3V（在机器右下方）3、按板面的“测量”选子菜单CH1 或CH24、按板面的“自动”5、按板面的“测量”按子菜单“峰峰值”6、从屏幕下方可见到当前的频率值和电压峰峰值（如约等于1KHZ电压峰峰值3V仪器正常可用）7、如要用示波器去测量其它电路的参数，接好电路线后重复3---5步骤即可。
电工与电子技术实验指导-第一章-常用电工电子仪表仪器的使用全篇
开启直流稳压电源带灯开关，两路输出插孔均有电压输出。 (1)将“电压指示切换”开关拨至左侧，直流指针式电压表
(量程为30 V)指示出U}。的电压值(取决于“输出选择” 开关的位置);将此开关拨至右侧，则电压表指示出UB口。
上一页 下一页 返回
1. 2 DGJ一2型电工电子实验装置 的使用
1.用途
上一页 下一页 返回
1. 1万用表
能精确地测量电流、电压、电阻等参量。 2.性能 DT一830万用表的主要性能指标见表1.1。 3.面板图 DT一830万用表面板结构图如图1. 2所示。 面板中各部分功能如下: (1)电源开关POWER。开关置于“ON”时，电源接通;
置于“OFF"时，电源断开。 (2)功能量程选择开关。完成测量功能和量程的选择。
4. DT - 830万用表的使用 (1)测量电压。将功能量程选择开关拨到“DCV”或“ACV”
区域内恰当的量程挡，将电源开关拨至“ON”位置，这时即 可进行直流或交流电压的测量。使用时将万用表与被测线路 并联。注意由“V ”及“COM”两插孔输入的直流电压最大 值不得超过允许值另外应注意选择适当量程，所测交流电压 的频率在45 Hz ~ 500 Hz范围内。
(2)调节“输出粗调”波段开关和“输出粗调”多圈电位器 旋钮，可平滑地调节输出电压，调节范围为0一30 V(分三 挡量程切换)，额定电流为1 A 。
(3)两路输出均设有软截止保护功能。 (4)恒流源的输出与调节。将负载接至“恒流输出”两端，
开启恒流源开关，指针式毫安表即指示输出恒流电流值，调 节“输出粗调”波段开关和“输出细调”多圈电位器旋钮， 可在三个量程段(满度为2 mA , 20 mA和200 mA)连续 调节输出的恒流电流值。 本恒流源虽有开路保护功能，但不应长期处于输出开路状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章电工（电路）实验
1电工（电路）实验
实验1.1 基本仪器仪表的使用及基本定理的测定
一、实验目的
（1）熟悉电工实验工作台的结构特点及其器件的使用，掌握实验的基本方法。
（2）熟悉电工仪器仪表的主要技术性能指标及其使用方法，掌握电压、电流等电路基本参数的测量方法和测量误差的计算方法。
（3）验证基尔霍夫定律和叠加原理的正确性，加深对基尔霍夫定律和叠加原理的理解。
二、实验设备及材料
通用电学实验台，直流稳压电源，直流电压表、直流电流表（或万用表），电阻和导线一批。
三、实验原理
1、电路基本参数测量
电压、电流等电路基本参数测量，主要是利用电压表、电流表（或万用表）进行直接测量。
在测量电压时，应把电压表并联在被测负载的两端。
为了使电压表并入后尽量不影响电路原工作状态，要求电压表的内阻远大于被测负载的电阻。
测量电流时，电流表必须串联在被测电路中。
电流表的内阻都很小，如果把电流表并接在负载两端，电流表将因流过很大的电流而烧毁。
测量直流电压和直流电流时，常用磁电式电流表。
在使用时必须注意仪表的正负极性必须和电路一致，否则仪表的指针将会反转，可能造成仪表损坏。
测量交流电压和交流电流时，常用电磁式电流表。
交流表的使用方法与直流表相同，只是没有极性之分，其测量的是有效值。
2、基尔霍夫电流定律KCL和电压定律KVL
KCL指出：在电路中，在任何时刻，流进和流出任何一个节点的电流代数和为零。
即：∑i(t)=0，或∑I =0 (直流电路）。
KVL指出：在电路中，在任何时刻，任何一个回路或网络的电压降的代数和为零。
即：∑u(t)=0，或∑U =0 (直流电路）。
KCL和KVL是电路分析理论中最重要的基本定律，适用于线性电路、非线性电路、时变或非时变电路的分析和计算；也适用于时域或其他域（如频域）电路。
3、叠加原理
在线性电路中，任何一条支路的电流（或其两端的电压），都可以看成是由电路中各个电压源（或电流源）单独作用时，在此支路中产生的电流（或电压）的代数和。
某电压源（或电流源）单独作用时，其他所有电压源（或电流源）均置零，即理想
1
实验1.1 基本仪器仪表的使用及基本定理的测定
电压源短路，理想电流源开路。
4、实验电路
实验电路如图1.1.1所示，其中电路元件的参考值为：R1=150Ω，R2=100Ω，R3=300Ω，R4=100Ω，R5=200Ω，U S1=12V，U S2=6V。
图1.1.1 实验1.1实验电路
四、实验内容
1、电路基本参数测量（基本测量方法练习实验）
（1）按图1.1.1所示连接实验电路。
（2）以图1.1.1中的G点作为电位的参考点，用直流电压表（或万用表直流电压档）分别测量各点的电位U A、U B、U C、U D、U E，及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EG、U GA，并对以上测量项目进行理论计算，将数据记入表1-1-1中。
表1-1-1 电压测量数据记录/V
测量项目U A U B U C U D U E U AB U BC U CD U DE U EG U GA
测量值
计算值
相对误差
（3）用直流电流表（或万用表直流电流档）分别测量图1.1.1中三支路电流I1、I2及I3，并对以上测量项目进行理论计算，将数据记入表1-1-2中。
表1-1-2 电流测量数据记录与基尔霍夫电流定律的验证/mA 测量项目I1I2I3∑I(节点C)
测量值
计算值
相对误差
实验注意事项：
①使用指针式仪表时，要特别注意指针的偏转情况，及时调换表笔的极性，防止指针打弯或损坏仪表。
②电位是相对于某参考点的电压值。
测量电位时，把万用表调到相应的电压量程，用负极黑色表笔接参考电位点，正极用红色表笔接触被测点。
若指针正向偏转，则表明
2
该点电位为正，即高于参考点电位；若指针反向偏转，应调换万用表的表笔，此时读出的读数应加一负号，表明该点电位低于参考点电位。
③电压是任意两端之间的电位差。
如测量电压U AB时，应先用黑色表笔接B点，用红色表笔接A点。
若指针正向偏转，则表明该电压值为正；若指针反向偏转，应调换万用表的表笔，并表明该电压值为负值。
④直流电流的测量同样应注意标定的参考方向与及数值的正负问题。
测量直流电流时，首先按标定的电流参考方向（从正极流向负极）接入直流电流表，若指针正向偏转，则表明该电流值为正，实际电流方向与参考方向相同；若指针反向偏转，应调换万用表的表笔，并表明该电压值为负值，实际电流方向与参考方向相反。
⑤所有需要测量的电压、电流值，均应以电压表、电流表测量的读数为准，不能采用电源表盘的指示值。
⑥要防止电压源两端碰线电路、电流源两端开路。
注意及时更换仪表的量程。
使用万用表时还要注意测量对象，特别注意不要把电流表并联在电路的两端。
2、基尔霍夫定律的验证（验证性实验）
（1）选择实验电路中的任何一个闭合回路，直接引用表1-1-1中已有的电压测量数据，填写表1-1-3，验证基尔霍夫电压定律的正确性。
（2）根据前面电流测量数据（表1-1-2），验证基尔霍夫电流定律的正确性（直接填入表1-1-2中）。
表1-1-3 基尔霍夫电压定律的验证/V
3、叠加原理的验证（综合设计性实验）
参照基尔霍夫定律的验证实验，设计验证叠加原理的实验。
要求设计验证实验电路（给出电路中各元器件的具体参数），列出实验所需要的主要设备和材料，写出实验内容（实验方法与步骤），画出相应的实验数据记录表格，并进行实验验证。
五、预习要求
1、学习实验室规章制度和安全用电知识。
熟悉实验室供电情况。
2、到实验室熟悉实验使用的实验工作台，了解实验器件，掌握实验方法。
3、阅读常用电工仪器仪表说明书（使用手册），了解仪器仪表的主要技术性能指标及其使用方法。
熟悉电压、电流等电路基本参数的测量方法和测量误差的计算方法。
4、熟悉实验原理，了解实验内容，完成数据记录表格中有关的理论计算。
5、确定综合设计性实验（实验内容3）方案。
六、实验报告与思考题
1、按实验内容整理记录数据，分析误差并解释原因。
2、根据实验数据表格，进行分析、比较、归纳，总结实验结论。
3。
