防水煤(岩)柱常用计算公式
防水煤（岩）柱常用计算公式
防水煤（岩）柱常用计算公式
防水煤（岩）柱常用计算公式
1、对于煤层厚度小于3.5m，倾角小于30°，可按下列经验公式计算：d=5m+0.05H+0.002L 式中：d—防水煤柱宽度（m）， m—煤层厚度（m），H—开采深度（m），L—由最近的井筒到需设防水煤柱之间的距离（m）如上式计算结果小于20m，要用20m，大于20m则用计算数，防水煤柱未经上级主管部门批准，不允许损坏。
2、井下一些区段受水威胁时，也常用煤柱给予隔离，其计算公式为：
L=0.5km√3P/kp 式中：L—煤柱留设宽度（m），k—安全系数（一般取2～5），m—煤层采高（m），P—作用在煤上的压力（MPa），kp—煤的抗张强度（MPa）、软煤3～5（MPa）、硬煤17～40（MPa）
3、多煤层矿井，倾角小，上煤层已开采且积有老空水，下煤层开采时就需计算上下煤层之间岩层能否构成安全隔水层厚，其计算公式为：h=nB√[（kp×b×L×m）/r1cosα+H×m/（kp+ r1m）] 式中：h—矿山压力和静水压力对隔水层的破坏深度（m），n—待定系数（一般采用1.5～1.6，集中压力段采用1.8），B—采空冒落体的体积常数，kp—底板岩石平均抗张强度（T/m2），b—第一次来压的控顶距（m），m—煤层开采厚度（m），r1—隔水层岩石平均容重（T/m3），α—煤层倾角，H—工作面底板含水层静水压力（水柱高m）
探水超前距和帮距经验值（参考数）。
7.3防水煤柱留设
7.3防水煤柱留设7.3.1断层防水煤柱留设因本矿井3号煤层开采时断层、陷落柱是奥陶灰突水的重要通道。
因此，必须对导水断层留设防水煤柱，防水煤柱的留设方法可依据《煤矿防治水规定》附录三的公式计算，本矿区含水或导水断层防隔水煤柱的留设方案如下：由于本井内没有发现较大的断层，因此，本报告只考虑小断层的煤柱留设情况。
当断层落差小于隔水层厚度（取3号煤层的99.09m ）时，含水或导水断层防隔水煤柱的留设参照经验公式计算： L=0.5KM P3K P ≥20m (7-1) H a =ST P +10,L= αsin a H ≥20m (7-2) 式中：L —防隔水层煤柱宽度，m ；K —安全系数，一般取2～5；M —煤层厚度或采高，m ；P —煤层厚度或采高，m ；Kp —煤的抗拉强度，Mpa ；H a —导水裂隙带至含水层防水岩柱的厚度，m ；α—断层倾角，（°）经以上公式（7-1）和（7-2）计算，所得结果取较大值为留设的防水煤柱宽度。
今后如在地质勘探和采掘活动后，发现有新的断层，矿方应按照以上计算方法自行计算断层防水煤柱的宽度；对落差小于5m的断层应在探明去其导水性后，再确定是否留设防水煤柱或采取注浆加固措施。
7.3.2陷落柱保护煤柱留设目前本矿井内尚未发现陷落柱，但不排除存在隐伏陷落柱的可能。
陷落柱是奥灰突水的主要通道，为防止陷落柱突水事故，确保矿井安全生产，对导水陷落柱必须留设防水煤柱。
现分述如下：①导水陷落柱对于一些导水陷落柱，如果所处的位置对回采影响不大，可以只留设保护煤柱而不封堵。
这类落陷柱突水隐患很大，留设防水煤柱时一定要考虑其特征，做到万无一失。
首先，必须查明有无与陷落柱连通的导水断层。
如果存在断层，即使断层距很小，也会作为突水通道将陷落柱内的水导入矿井，从而导致断层突水事态扩大。
即使没有人为干扰的情况，突水通道也会在高压水作用下发生冲刷或扩容，随时有增大涌水、发生灾害的可能。
矿井防治水文常用计算公式
矿井防治水文常用计算公式目录一、突水系数公式： (1)二、底板安全隔水层厚度(斯列沙辽夫公式)： (2)三、防水煤柱经验公式： (2)四、老空积水量估算公式： (3)五、明渠稳定均匀流计算公式： (4)六、矿井排水能力计算公式： (4)㈠矿井正常排水能力计算： (4)㈡抢险排水能力计算： (5)㈢排水扬程的计算： (5)㈣排水管径计算： (5)㈤排水时间计算： (6)㈥水仓容量： (6)七、矿井涌水量计算： (6)八、矿井水文点流量测定计算方法： (7)㈠容积法： (7)㈡淹没法： (7)㈢浮标法： (7)㈣堰测法： (7)九、浆液注入量预算公式： (8)十、常用注浆材料计算公式及参数： (9)㈠普通水泥主要性质： (9)㈡水泥浆配制公式： (9)㈢水玻璃浓度 (10)㈣粘土浆主要参数： (10)十一、钻探常用计算公式： (10)十二、单孔出水量估算公式： (11)十三、注浆压力计算公式： (11)十三、冒落带导水裂隙带最大高度经验公式表 (12)十四、煤层底板破坏深度计算公式 (12)十五、巷道洞室围岩塑性破坏圈厚度计算 (14)一、突水系数公式：㈠定义：每米有效隔水层厚度所能承受的最大水压值。
㈡公式：Ts＝P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—底板隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）。
㈢公式主要用途：1.确定安全疏降水头；2.反映工作面受水威胁程度。
富水区或底板受构造破坏块段Ts大于0.06MPa/m；正常块段大于0.1MPa/m为受水威胁。
㈣参数取值依据：Ts—常用工作面最大突水系数。
一般按工作面最高水压，最薄有效隔水层厚度计算，或者对工作面分块段计算最大突水系数，取最大一个值作为工作面的最大突水系数。
P—最大水压的取值，一般根据工作面内或附近井下或地面钻孔观测水位与工作面最低标高计算而得，水压值计算至含水层顶面。
断层防护煤柱留设

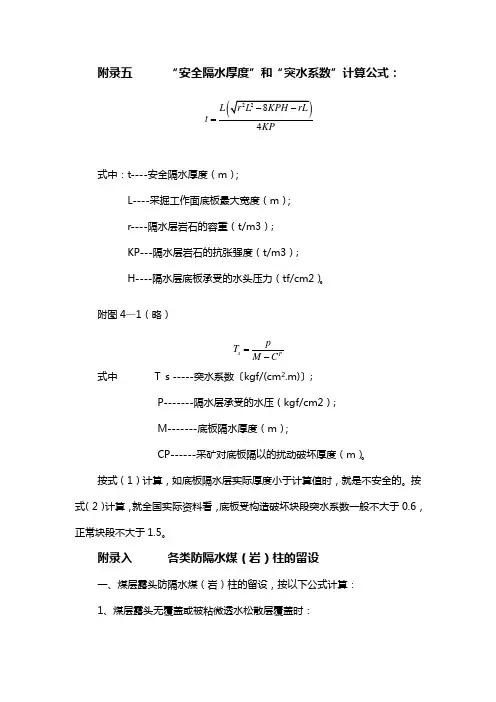

附录五 “安全隔水厚度”和“突水系数”计算公式：4L t KP =式中：t----安全隔水厚度（m ）；L----采掘工作面底板最大宽度（m ）；r----隔水层岩石的容重（t/m3）;KP---隔水层岩石的抗张强度（t/m3）;H----隔水层底板承受的水头压力（tf/cm2）。
附图4—1（略）s P p T M C=- 式中 Ｔｓ-----突水系数〔kgf/(cm 2.m)〕;P-------隔水层承受的水压（kgf/cm2）;M-------底板隔水厚度（m ）；CP------采矿对底板隔以的扰动破坏厚度（m ）。
按式（1）计算，如底板隔水层实际厚度小于计算值时，就是不安全的。
按式（2）计算，就全国实际资料看，底板受构造破坏块段突水系数一般不大于0.6，正常块段不大于1.5。
附录入 各类防隔水煤（岩）柱的留设一、煤层露头防隔水煤（岩）柱的留设，按以下公式计算：1、煤层露头无覆盖或被粘微透水松散层覆盖时：H 防=H 冒+H 保2、煤层露头被松散富含水层覆盖时（见附图8-1）；H 防=H 裂+H 保根据上两式计算的值，不得小于20米。
式中（H 冒）、裂高（H 裂）的计算参照附录七。
式中 H 防-----防水煤（岩）柱高度（m ）H 冒-----采报冒落带高度（m ）；H 裂-----垂直煤层的导水裂隙带最大高度（m ）；H 保-----保护层厚度（m ）；a------煤层倾角（°）。
二、含水或导水断层防隔水煤柱的留设（附图8—2）可参照以下经验公式计算：0.5L = ≮20m式中： L----煤柱留设的宽度（m ）K----安全系 （一般取2—5）；M-----煤层厚度或采高（m ）；P-----水头压力（kgf/cm2）；KP----煤的抗张强度（kgf/cm2）。
三、煤层与强含水层或导水断层接触，并局部被覆盖时（附图8—3），防水煤柱的留设：（图）1、当含水层顶面高于最高导水裂隙带上限时，防水煤柱可按附图8—3a 、b 留设。
浅部煤层露头防水煤柱计算
露头防水煤柱及奥陶系灰岩含水层隔水煤柱计算书一、浅部煤层露头防水煤柱计算：根据《矿井水文地质规程》煤层露头防隔水煤（岩）柱的留设，应按以下公式计算：1、当煤层露头无覆盖或被粘微透水松散层覆盖时：H防=H冒+H保2、当煤层露头被松散富含水层覆盖时；H防=H裂+H保根据上两式计算的值，不得小于20米。
式中 H防-----防水煤（岩）柱高度（m）H冒-----采报冒落带高度（m）；H裂-----垂直煤层的导水裂隙带最大高度（m）；H保-----保护层厚度（m）；a------煤层倾角（°）。
冒落带与导水裂隙带最大高度的经验公式表注：1、表中：M—累计采厚（m）；n---煤分层层数；m----煤层厚度（m）；h---采煤工作面小阶段垂高（m ）。
2、冒落带、导水裂隙带最大高度，对于缓倾斜和倾斜煤层，系指从煤层顶面算起的法向高度；对于急倾斜煤层系指从开采上限首起的垂向高度。
3、岩石抗压强度为饱和单轴极限强度。
本矿井根据勘中间报告本矿井内各煤层均有隐伏露头存在，有风氧化带存在，推测风氧化带宽度为100m 。
本矿井浅部煤层风化带处于，该含水层主要由第三系和第四系孔隙含水层下部，由大气降水的垂直入渗补给。
因此煤层浅部风化带防水保护煤柱按式H 防=H 裂+H 保进行计算。
导水裂隙带（包括冒落带最大高度）：1.52.5n 1.5100H ++=M裂其中：M —累计采厚（m ），4煤取1.19m ，6煤取0.95m ，8煤取2.37m ，13煤取12.21mn —煤分层层数，4、6、8煤取1，13煤取2经计算，4煤裂隙带H 裂=16.65m ；6煤裂隙带H 裂=14.32m ；8煤裂隙带H 裂=28.11m ；13煤裂隙带H 裂=84.39m 。
H 保—保护层厚度（m ），取20m ；则：露头防水煤柱4煤H 防=H 裂+H 保=16.65+20=36.65m6煤H 防=H 裂+H 保=14.32+20=34.32m 8煤H 防=H 裂+H 保=28.11+20=48.11m 13煤H 防=H 裂+H 保=84.39+20=104.39m注：以上计算煤柱厚度为垂高二、13煤层突水系数值及安全防水岩柱计算1、突水系数计算根据《矿井水文地质规程》，“突水系数”计算公式为：s P pT M C =-式中 Ｔｓ-----突水系数〔kgf/(cm 2.m)〕; P-------隔水层承受的水压（kgf/cm 2）; M-------底板隔水厚度（m ）；C P ------采矿对底板隔水层扰动破坏厚度（m ）。
保护煤柱留设与防水安全煤岩柱计算规范标准
天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。
（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。
作图方法如附图二。
2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。
防隔水煤岩柱的尺寸要求-最新《煤矿防治水规定》煤矿防治水工作条例试行
附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb (3-2)式中 Hf--防隔水煤（岩）柱高度，m；Hk--采后垮落带高度，m；HL--导水裂缝带最大高度，m；Hb--保护层厚度，m；α--煤层倾角，（°）。
根据式(3-1)、式(3-2)计算的值，不得小于20 m。
式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：≥20 m式中 L--煤柱留设的宽度，m；K--安全系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；Kp--煤的抗拉强度，MPa。
图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。
其计算公式为：L=L1+L2+L3=Hacscθ+HLcotθ+HLcotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。
其计算公式为：L=L1+L2+L3=Ha(sinδ－cosδcotθ)+(Hacosδ+M)(cotθ+cotδ) ≥20 m (3-4)式中 L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；HL--最大导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；Ha--断层安全防隔水煤（岩）柱的宽度，m。
各类防隔水煤(岩)柱的尺寸要求计算
各类防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f =Hk+Hb(3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f =HL+Hb(3-2)式中Hf—防隔水煤（岩）柱高度，m；Hk—采后垮落带高度，m；HL—导水裂缝带最大高度，m；Hb—保护层厚度，m；α—煤层倾角，（°）。
根据式(3-1)、式(3-2)计算的值，不得小于20m。
式中Hk 、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。
图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：L=0.5KMP3K P ≥20m 式中：L —煤柱留设的宽度（m ）；K —安全系数（一般取2～5）；M —煤层厚度或采高（m ）； P —水头压力（MPa ）；K P —煤的抗拉强度（MPa ）。
图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a 、图3-3b 留设。
其计算公式为：L=L1+L2+L3=Hacsc θ+HLcot θ+HLcot δ(3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c留设。
其计算公式为：L=L1+L2+L3=Ha(sin δ－cos δcot θ)+(Hacos δ+M)(cot θ+cot δ)≥20m(3-4)式中 L —防隔水煤（岩）柱宽度，m ；L1，L2，L3—防隔水煤(岩)柱各分段宽度，m ；HL —最大导水裂缝带高度，m ；θ—断层倾角，（°）；δ—岩层塌陷角，（°）；M —-断层上盘含水层层面高出下盘煤层底板的高度，m ；Ha--断层安全防隔水煤（岩）柱的宽度，m 。
关于我矿保安煤柱留设参数及留设量的报告
关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗张强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。
1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。
则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。
相邻水平和采区边界防水保护煤柱留设20m。
2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。
3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。
煤矿常用计算公式及其应用范围
矿井水文地质常用计算公式目录一、突水系数公式： (1)二、底板安全隔水层厚度(斯列沙辽夫公式)： (2)三、防水煤柱经验公式： (2)四、老空积水量估算公式： (3)五、明渠稳定均匀流计算公式： (4)六、矿井排水能力计算公式： (4)㈠矿井正常排水能力计算： (4)㈡抢险排水能力计算： (5)㈢排水扬程的计算： (5)㈣排水管径计算： (5)㈤排水时间计算： (6)㈥水仓容量： (6)七、矿井涌水量计算： (6)八、矿井水文点流量测定计算方法： (7)㈠容积法： (7)㈡淹没法： (7)㈢浮标法： (7)㈣堰测法： (7)九、浆液注入量预算公式： (8)十、常用注浆材料计算公式及参数： (9)㈠普通水泥主要性质： (9)㈡水泥浆配制公式： (9)㈢水玻璃浓度 (10)㈣粘土浆主要参数： (10)十一、钻探常用计算公式： (10)十二、单孔出水量估算公式： (11)十三、注浆压力计算公式： (11)十三、冒落带导水裂隙带最大高度经验公式表 (12)十四、煤层底板破坏深度计算公式 (12)十五、巷道洞室围岩塑性破坏圈厚度计算 (14)一、突水系数公式：㈠定义：每米有效隔水层厚度所能承受的最大水压值。
㈡公式：Ts＝P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—底板隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）。
㈢公式主要用途：1.确定安全疏降水头；2.反映工作面受水威胁程度。
富水区或底板受构造破坏块段Ts大于0.06MPa/m；正常块段大于0.1MPa/m为受水威胁。
㈣参数取值依据：Ts—常用工作面最大突水系数。
一般按工作面最高水压，最薄有效隔水层厚度计算，或者对工作面分块段计算最大突水系数，取最大一个值作为工作面的最大突水系数。
P—最大水压的取值，一般根据工作面内或附近井下或地面钻孔观测水位与工作面最低标高计算而得，水压值计算至含水层顶面。
保护煤柱留设及防水安全煤岩柱计算规范
贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0 一二年七月十五日目录、保护煤柱的留设 (3)（一）基本概念和参数. (3)1、岩层移动角 (3)2、下沉系数（n） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法. (5)、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角B;上山移动角丫；走向移动角3；急倾斜煤层底板移动角入；表土移动角®。
详见附图一。
附图一岩层移动角参数表附表1序号名称符号取值范围备注1 下山移动角 B =3 - ()aB与煤层倾角成反比。
a为煤层倾角2 上山移动角Y 55-60 °3 走向移动角55-60 °4 底板移动角入55-60 °用于急倾斜煤层5 表土移动角45-50 °干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考2、下沉系数（n）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表序号下沉系数米煤方法顶板管理覆岩类型适应范围附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取 10-15m 。
（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行 时，可直接参照附表1中的参数确定保护煤柱边界。
煤矿常用计算公式(地质、通风)
煤矿常用计算公式（地质、通风类）水文地质类一、突水系数公式：㈠定义：每米有效隔水层厚度所能承受的最大水压值。
㈡公式：Ts＝P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—底板隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）。
注Cp可采下式参考计算：h=0.0021H+0.0956L+0.4186Mh—煤层底板破坏深度（m）；H—煤层埋藏深度（m）；L—工作面倾斜长度（m）；M—工作面回采高度（m）。
二、底板安全隔水层厚度(斯列沙辽夫公式)：㈠公式：t=L(rL-)/4Kp或H=2Kpt2/L2+rt式中t—底板安全隔水层厚度(m)；L—采掘工作面底板最大宽度(m)；r—隔水层岩石的容重(t/m3);Kp—隔水层岩石的抗张强度(t/m2)；H—隔水层底板承受的水头压力(t/m2)。
㈡公式参数取值依据：r—隔水层岩石的容重，取2.5～3.0t/m3。
H—隔水层底板承受的水头压力，此处为计算至含水层顶面的水头高度。
Kp—一般取4.26～10 t/m2。
三、防水煤柱经验公式：㈠公式：L 0.5=式中：L—煤柱留设宽度(m);K—安全系数(一般取2～5)；M—煤层厚度或采高(m);P—水头压力(t/m2);Kp—煤的抗张强度(t/m2)。
㈡主要参数取值依据：Kp取值依据：河津矿区在设计太原群系煤柱留设时Kp取1.0 t/m2。
四、老空积水量估算公式：㈠公式：Q积=∑Q采+∑Q巷Q采=KMF/cosa=KMBh/sinaQ巷=WLK式中：Q积—相互连通的各积水区总积水量(m3)；∑Q采—有水力联系采空区积水量之和(m3)；∑Q巷—与采空区有联系的各种巷道积水量之和(m3)；K—充水系数：采空区一般用0.25～0.5，煤巷充水系数一般取0.5～0.8，岩巷取0.8～1.0；M—采空区的平均采高或煤厚(m);F—采空积水区的水平投影面积(m2);a—煤层倾角；W—积水巷道原有断面(m2)；L—不同断面巷道长度(m);B—老空走向长度(m);h—老空水头高度(m)。
保护煤柱留设及防水安全煤岩柱计算规范
. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。
符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。
详见附图一。
附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。
α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。
2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。
在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。
下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。
下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。
矿井防治水文常用计算公式
矿井防治水文常用计算公式目录一、突水系数公式： (1)二、底板安全隔水层厚度(斯列沙辽夫公式)： (2)三、防水煤柱经验公式： (2)四、老空积水量估算公式： (3)五、明渠稳定均匀流计算公式： (4)六、矿井排水能力计算公式： (4)㈠矿井正常排水能力计算： (4)㈡抢险排水能力计算： (5)㈢排水扬程的计算： (5)㈣排水管径计算： (5)㈤排水时间计算： (6)㈥水仓容量： (6)七、矿井涌水量计算： (6)八、矿井水文点流量测定计算方法： (7)㈠容积法： (7)㈡淹没法： (7)㈢浮标法： (7)㈣堰测法： (7)九、浆液注入量预算公式： (8)十、常用注浆材料计算公式及参数： (9)㈠普通水泥主要性质： (9)㈡水泥浆配制公式： (9)㈢水玻璃浓度 (10)㈣粘土浆主要参数： (10)十一、钻探常用计算公式： (10)十二、单孔出水量估算公式： (11)十三、注浆压力计算公式： (11)十三、冒落带导水裂隙带最大高度经验公式表 (12)十四、煤层底板破坏深度计算公式 (12)十五、巷道洞室围岩塑性破坏圈厚度计算 (14)一、突水系数公式：㈠定义：每米有效隔水层厚度所能承受的最大水压值。
㈡公式：Ts＝P/(M-Cp-Dg)式中：Ts—突水系数（MPa/m）；P—隔水层承受的水压（MPa）；M—底板隔水层厚度（m）；Cp—采矿对底板隔水层的扰动破坏深度（m）；Dg—隔水层中危险导高（m）。
㈢公式主要用途：1.确定安全疏降水头；2.反映工作面受水威胁程度。
富水区或底板受构造破坏块段Ts大于0.06MPa/m；正常块段大于0.1MPa/m为受水威胁。
㈣参数取值依据：Ts—常用工作面最大突水系数。
一般按工作面最高水压，最薄有效隔水层厚度计算，或者对工作面分块段计算最大突水系数，取最大一个值作为工作面的最大突水系数。
P—最大水压的取值，一般根据工作面内或附近井下或地面钻孔观测水位与工作面最低标高计算而得，水压值计算至含水层顶面。
水文地质公式
1、（回采）突水系数：M P T =式中T —突水系数(Mpa/m)P--底板隔水层承受的水头压力(Mpa)M —底板隔水层厚度2、(掘进)安全隔水层厚度：()PP K L P K L L t 4822γγ-+=式中t--安全隔水层厚度(m)L —巷道宽度（m ）γ—底板隔水层的平均重度（MN/m 3）K P --底板隔水层的平均抗拉强度（Mpa ）p-底板隔水层承受的水头压力(Mpa) 3、含水或导水断层防水煤（岩）柱留设经验公式：()m K P KM L P 8.181.0/67.031.245.0/35.0=⨯⨯⨯==式中L--煤（岩）柱留设宽度（m ）K —安全系数，一般取2-5M —煤层厚度或采高(m)P--底板隔水层承受的水头压力(Mpa)K P —煤（岩）的抗拉强度（Mpa ）4、垮落带高度的计算公式： 5.1322.6100++=M M H m 式中：M---10Ⅱ层煤厚（采高）2.1m可见10Ⅱ层煤开采垮落带高度进入9层煤范围但未进入8层。
2﹞10Ⅱ层导水裂隙带的高度及保护层厚度的计算：：㈠ 10Ⅱ层煤开采垮落带高度进入9层煤范围但未进入8层，由公式： ∑M=M 2+（M 1-h 1-2/y 2）计算9、10Ⅱ层综合开采厚度：式中：∑M —-综合开采厚度M 2----10Ⅱ层煤厚（采高）M 1----9层煤厚h 1-2----9层、10Ⅱ层垂直间距y 2-----10Ⅱ层冒高与采厚比5、导水裂隙带厚度公式：0.40.51.3100++=∑∑M M H L式中H L --导水裂隙带厚度(m)∑M —-综合开采厚度（m ） 6、保护层厚度： nM A H b ∑==33式中H b --保护层厚度 (m)∑M —-综合开采厚度（m ）n —开采分层数7、开采上限公式：开采上限=地面标高－第四系厚度－导水裂隙带高度－保护层厚度8、煤层可采指数：n n k m '=式中 n ′ —见煤点≥最低可采煤厚的点数n —评价区域内所有见煤点数9、变异系数的计算公式为： %100⨯=⋅=mS V C r 样本标准差： 1)(2--=∑n m m S式中m —各见煤点煤厚（m ）m --平均煤厚（m ）n —见煤点数10、矿井（采区）涌水量预计： “大井”法计算公式πF r =0 （1） K S R 10= （2）0r R R += （3） )lg lg 73.200r R KMS Q -= （4）式中：Q ---------采区涌水量（m 3/h ）K ---------渗透系数（m/d ）M ---------含水层厚度（m ） S ---------设计降深（m ）R 0--------- 引用影响半径（m ）r 0--------- 引用大井半径（m ）R --------- 抽水影响半径（m ）F ---------采区面积（m 2） 10、矿井（采区）涌水量预计： 比拟法计算公式m s s Q Q 1212=式中：Q 2----设计水平五灰最大突水量（m 3/h ）S 2 ----- 设计降深 （m ）Q 1------ 已知放水量 （m 3/h ）S 1 ------已知降深 （m ）m -----流态指数 取 1.4311、单孔出水量估算公式：gh CW q 2=式中：q----单孔出水量（m 3/h ）C ----- 流量系数，一般取0.6—0.62W------ 钻孔的断面积（m 2）g ------重力加速度 （9.81m/s 2）h -----钻孔出水处的水头高度（m ）12、浆液注入量预算公式：βπn R AH V 2= 式中：V ――注浆孔浆液预算注入量（m 3 ）A――浆液扩散消耗系数，取1.2-1.5H――注浆段高（m ）R ――浆液有效扩散半径(m)β――充填系数，取0.9n――裂隙率，取0.01213、堰测法流量计算公式 ①直角三角堰：h h Q 2014.0=三角堰梯形堰②梯形堰：h Bh Q 018.0=③矩形堰无缩流：h Bh Q 018.0=（有缩流指堰口宽度小于堰墙口宽度） 矩形堰有缩流：h h h B Q )(018.0-=（无缩流指堰口宽度等于堰墙口宽度） 式中：Q ――流量（m 3/h ）h ――水头高度（m ）B ――堰口（底）宽（m ）公司印章管理制度一、目的公司印章是公司对内对外行使权力的标志，也是公司名称的法律体现，因此，必须对印章进行规范化、合理化的严格管理，以保证公司各项业务的正常运作，由公司指定专人负责管理。
7.3防水煤柱留设
7.3防水煤柱留设7.3.1断层防水煤柱留设因本矿井3号煤层开采时断层、陷落柱是奥陶灰突水的重要通道。
因此，必须对导水断层留设防水煤柱，防水煤柱的留设方法可依据《煤矿防治水规定》附录三的公式计算，本矿区含水或导水断层防隔水煤柱的留设方案如下：由于本井内没有发现较大的断层，因此，本报告只考虑小断层的煤柱留设情况。
当断层落差小于隔水层厚度（取3号煤层的99.09m ）时，含水或导水断层防隔水煤柱的留设参照经验公式计算： L=0.5KM P3K P ≥20m (7-1) H a =ST P +10,L= αsin a H ≥20m (7-2) 式中：L —防隔水层煤柱宽度，m ；K —安全系数，一般取2～5；M —煤层厚度或采高，m ；P —煤层厚度或采高，m ；Kp —煤的抗拉强度，Mpa ；H a —导水裂隙带至含水层防水岩柱的厚度，m ；α—断层倾角，（°）经以上公式（7-1）和（7-2）计算，所得结果取较大值为留设的防水煤柱宽度。
今后如在地质勘探和采掘活动后，发现有新的断层，矿方应按照以上计算方法自行计算断层防水煤柱的宽度；对落差小于5m的断层应在探明去其导水性后，再确定是否留设防水煤柱或采取注浆加固措施。
7.3.2陷落柱保护煤柱留设目前本矿井内尚未发现陷落柱，但不排除存在隐伏陷落柱的可能。
陷落柱是奥灰突水的主要通道，为防止陷落柱突水事故，确保矿井安全生产，对导水陷落柱必须留设防水煤柱。
现分述如下：①导水陷落柱对于一些导水陷落柱，如果所处的位置对回采影响不大，可以只留设保护煤柱而不封堵。
这类落陷柱突水隐患很大，留设防水煤柱时一定要考虑其特征，做到万无一失。
首先，必须查明有无与陷落柱连通的导水断层。
如果存在断层，即使断层距很小，也会作为突水通道将陷落柱内的水导入矿井，从而导致断层突水事态扩大。
即使没有人为干扰的情况，突水通道也会在高压水作用下发生冲刷或扩容，随时有增大涌水、发生灾害的可能。
