负环管片拆除方案

负环管片拆除方案

目录一、反力架及负环管片的拆除条件 (1)二、拆除方案 (1)三、拆除前的准备工作 (1)四、拆除步骤 (2)五、盾构机停机注意事项 (2)六、负环拆除质量措施 (3)七、负环拆除安全措施 (3)一、反力架及负环管片的拆除条件根据盾构隧道施工经验,当盾构始发掘进达到100环、同步注浆浆液强度达到2.0Mpa时,即可拆除反力架及负环管片。

计算公式如下:F=μ.π.D.L.P式中:μ——管片与土体的磨擦系数;取0.3D——管片外径;取6.0L——已安装的管片长度;取120米P——作用于管片背面的平均土压力,取100 Kpa。

故管片提供的摩阻力为:F =0.3×3.14×6.0×120×100=67824 KN >34210 KN(盾构机额定最大推力)。

二、拆除方案负环管片采用逐环整体拆除吊出始发井,在地面上翻转水平放置,然后拆除纵向螺栓,分环成块的拆除方案。

三、拆除前的准备工作1、拆除负环管片及反力架之前,应将始发井口处范围内的运输轨道、水管、高压电缆拆除;2、准备好气割设备、电焊设备、空压机、葫芦及千斤顶、起吊绳(D=65mm 的6×37钢丝绳)、2.5寸卸扣等工具;3、50吨汽车起重机一台,45吨龙门吊一台;4、劳动力准备充分。

四、拆除步骤1、先将反力架后面的钢支撑与中板预埋钢板之间的焊缝割除,然后拆除钢支撑,用千斤顶及葫芦将反力架后移一定距离,以便能够顺利吊出反力架;2、按安装基准环的相反顺序拆除基准环;3、按安装反力架的相反顺序拆除反力架;4、将加固负环管片的钢丝绳、木楔及管片间的环向连接螺逐环拆除,每环负环管片采取整体吊装方式,吊上地面后翻转水平放置,然后拆除纵向螺栓,分环成块;5、最后拆除始发基座。

五、盾构机停机注意事项1、拆除负环时盾构机停机位置应位于淋砂涌右岸阶地,隧道掘进断面内地层情况为(④-4)号地层,地层相对稳定;2、保持盾构机土仓内土压以平衡开挖面水土压力,土仓内上部土压不得小于120Kpa(1.2Bar);3、随时对盾构机土仓压力进行观察和监视,确保土压稳定;4、随时对盾构机恣态进行监测,确保盾构机停机时恣态稳定;5、对停机处的监测点进行跟踪监测,注意其沉降情况。

负环管片拆除方案

负环管片拆除方案

目录一、工程概况 (1)二、反力架及负环管片拆除条件 (1)三、负环管片拆除前的准备工作 (1)四、负环管片拆除流程 (2)五、负环管片拆除及吊装方法 (2)六、盾构机停机注意事项 (3)七、负环拆除人员、机具、材料安排 (3)1、人员安排 (3)2、机具安排 (3)3、材料安排 (3)八、负环拆除安全质量措施 (4)1、质量措施 (4)2、安全措施 (4)一、工程概况本区间自汤斜佳园的盾构工作井始发,向东偏北方向穿过汤斜溪、汤斜村,沿线经过的主要是村民住宅及菜地。

设计变更后在出段线CDK1+038.9、入段线RDK1+073.28位置设置盾构吊出井。

本区间线路线间距均为12m,出段线长649.1米,入段线长651.008米,区间隧道覆土最大厚度23m,盾构段最小覆土厚度5.0m(距汤斜溪底部)。

纵断面为单向坡,出段线最大纵坡33.209‰,最小纵坡13‰;入段线最大纵坡33.56‰,最小纵坡11‰。

本区间隧道采用两台ZTE6410复合式土压平衡盾构机从新店出入段端头井始发,掘进至盾构吊出井。

采用预制钢筋混凝土管片,管片宽度为1.2m,外径6.2m,内径5.5m,错缝拼装。

本区间出入段线负环管片均为9环。

出入段线掘进90环后停止掘进,对始发井内的负环管片进行拆除。

二、反力架及负环管片拆除条件当盾构始发90环、同步注浆浆液达到2.0MPa时,即可拆除反力架及负环管片。

拆除负环管片时已拼装管片与土体的摩擦力计算如下:F=μ*π*D*L*P式中:μ-管片与土体摩擦系数,取0.3;D-管片外径,取6.2m;L-已安装管片长度,取90*1.2=108m;P-作用于管片背面的平均土压力,取100MPa。

故管片提供的摩擦力为:F=0.3*3.14*6.2*108*100=63076KN>36493KN(盾构机额定最大推力)。

三、负环管片拆除前的准备工作(1)拆除负环及反力架之前,应将始发井口处范围内的运输轨道、水管、高压电缆拆除;(2)准备好气割设备、电焊设备、空压机、手动葫芦及千斤顶、起吊绳(D=65mm的6×37钢丝绳)、2.5寸卸扣等工具;(3)龙门吊一台;(4)提前进行二次注浆,使之凝固后再焊接1-11环拉伸角铁,防止管片出现松动。

负环管片拆除施工方案

负环管片拆除施工方案

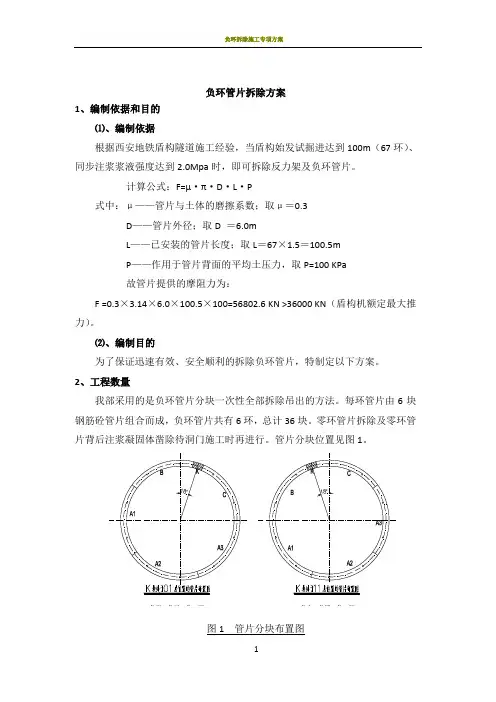

负环管片拆除方案1、编制依据和目的⑴、编制依据根据西安地铁盾构隧道施工经验,当盾构始发试掘进达到100m(67环)、同步注浆浆液强度达到2.0Mpa时,即可拆除反力架及负环管片。

计算公式:F=μ·π·D·L·P式中:μ——管片与土体的磨擦系数;取μ=0.3D——管片外径;取D =6.0mL——已安装的管片长度;取L=67×1.5=100.5mP——作用于管片背面的平均土压力,取P=100 KPa故管片提供的摩阻力为:F =0.3×3.14×6.0×100.5×100=56802.6 KN >36000 KN(盾构机额定最大推力)。

⑵、编制目的为了保证迅速有效、安全顺利的拆除负环管片,特制定以下方案。

2、工程数量我部采用的是负环管片分块一次性全部拆除吊出的方法。

每环管片由6块钢筋砼管片组合而成,负环管片共有6环,总计36块。

零环管片拆除及零环管片背后注浆凝固体凿除待洞门施工时再进行。

管片分块位置见图1。

负五、负三、负一环负六、负四、负二环图1 管片分块布置图3、拆除前的准备工作⑴、拆除负环管片之前,应将地面摆放负环管片的地方清理妥当。

⑵、准备好液压扳手、气割设备、电焊设备、手动葫芦等拆除工具,以及千斤顶、起吊绳(D=65mm的6×37钢丝绳)、2.5寸卸扣即特制管片吊装螺栓等起吊工具。

⑶、16t龙门吊一台,试用前检查设备情况是否完好。

⑷、劳动力组织充分。

(5)、工具准备及人力组织4、负环管片分块拆除流程负环管片分块拆除流程图见图2。

图2 负环管片拆除流程图5、负环管片拆除方法(1)将加固负环管片保持其稳定的钢丝绳及木楔块拆除,并将始发试掘进前在管片内铺设的轨道、循环水管等拆除,注意保护高压电缆不被损伤。

(2)负环管片拆除负环管片采用整体分块一次性拆除方式。

拆除原则:由上至下,由负6环向负1环。

隧道负环管片拆除方案

隧道负环管片拆除方案

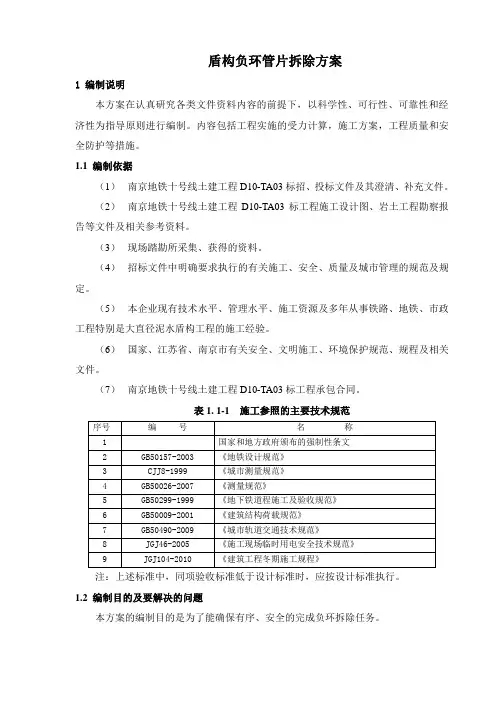

盾构负环管片拆除方案1 编制说明本方案在认真研究各类文件资料内容的前提下,以科学性、可行性、可靠性和经济性为指导原则进行编制。

内容包括工程实施的受力计算,施工方案,工程质量和安全防护等措施。

1.1 编制依据(1)南京地铁十号线土建工程D10-TA03标招、投标文件及其澄清、补充文件。

(2)南京地铁十号线土建工程D10-TA03标工程施工设计图、岩土工程勘察报告等文件及相关参考资料。

(3)现场踏勘所采集、获得的资料。

(4)招标文件中明确要求执行的有关施工、安全、质量及城市管理的规范及规定。

(5)本企业现有技术水平、管理水平、施工资源及多年从事铁路、地铁、市政工程特别是大直径泥水盾构工程的施工经验。

(6)国家、江苏省、南京市有关安全、文明施工、环境保护规范、规程及相关文件。

(7)南京地铁十号线土建工程D10-TA03标工程承包合同。

表1. 1-1 施工参照的主要技术规范注:上述标准中,同项验收标准低于设计标准时,应按设计标准执行。

1.2 编制目的及要解决的问题本方案的编制目的是为了能确保有序、安全的完成负环拆除任务。

1.3 前期准备工作由于南京地铁十号线D10-TA03标土建工程盾构施工工期紧、难度大,为保证本方案的可行性和将来工程的顺利实施,在本方案编写前,我们深入研究了工程的各类相关基础资料,并根据现场施工场地、工程区域等第一手资料,使本方案更为切实可行。

1.4 编制内容及主要结论根据相关要求,并结合本次盾构推进的范围、内容和特点,本方案涵盖以下内容:(1)编制说明;(2)工程概况;(3)负环管片拆除的受力计算;(4)负环管片拆除的时机;(5)负环拆除主要施工内容;(6)施工组织;(7)施工步骤;(8)施工计划;(9)安全防护措施;2、工程概况本次工作主要拆除中间风井内负一环至负八环上半部分管片。

管片内径10.2m,外径11.2m,厚度0.5m,管片环宽2m。

管片采用通用双边楔形环,5(标准块)+2(邻接块)+1(封顶块) ,标准块及临接块每块重约12T,封顶块重约4T。

盾构负环拆除专项方案

盾构负环拆除专项方案

目录第一章工程概况 .................................................................................................... - 2 -1.1 编制依据 ................................................................................................................... - 2 -1.2 编制目的 ................................................................................................................... - 2 -1.3 工程概况 ................................................................................................................... - 3 -1.4 工程地质及水文地质 ............................................................................................... - 3 -1.4.1 地形地貌......................................................................................................................... - 3 -1.4.2 气象特征......................................................................................................................... - 3 -1.4.3 场地地层岩性及其物理力学性质................................................................................. - 3 -1.4.4 地表水及地下水............................................................................................................. - 5 -1.4.5 不良地质作用................................................................................................................. - 6 -第二章盾构机停机保证措施 ................................................................................ - 7 -第三章负环管片拆除 .......................................................................................... - 8 -3.1 工程情况 ................................................................................................................... - 8 -3.2 施工工艺 ................................................................................................................... - 8 -3.2.1 负环管片拆除施工工艺................................................................................................. - 8 -3.2.2 拆除前的准备工作......................................................................................................... - 8 -3.2.3 拆除步骤......................................................................................................................... - 8 -3.2.4 施工措施......................................................................................................................... - 9 -3.2.5 物资准备......................................................................................................................... - 9 -3.2.6 人员准备....................................................................................................................... - 10 -第四章安全质量环保措施 ................................................................................ - 11 -4.1 安全保证措施 ......................................................................................................... - 11 -4.1.1 安全保证体系............................................................................................................... - 11 -4.1.2 安全措施....................................................................................................................... - 11 -4.1.3 施工机具安全措施....................................................................................................... - 12 -4.1.4 施工过程安全保证措施............................................................................................... - 13 -4.2 质量保证措施 ......................................................................................................... - 14 -4.2.1 项目组织机构框图....................................................................................................... - 14 -4.2.2 安全文明施工及环保要求........................................................................................... - 14 -4.2.3 质量进行控制............................................................................................................... - 15 -4.2.4 强制性条文................................................................................................................... - 15 -第五章风险评估 ................................................................................................ - 17 -第一章工程概况1.1 编制依据1、220千伏航云输变电电力隧道工程(第一标段)土建施工项目招标文件;2、220千伏航云输变电电力隧道工程(第一标段)土建施工合同文件;3、220千伏航云输变电电力隧道工程(第一标段)土建岩土工程勘察报告;4、220千伏航云输变电电力隧道工程(第一标段)土建施工设计文件;5、现场踏勘所采集的资料;6、国家现行及广州地区在安全文明施工、环境保护、交通组织等方面的规定;7、电力隧道施工有关规范、规程、标准及国家、部委和广州市有关安全、质量、工程验收等方面的标准及法规文件。

盾构区间负环拆除方案

盾构区间负环拆除方案

目录1工程概述 (2)1.1工程概况 (2)1.2地质水文情况 (2)2反力架及负环管片的拆除条件 (5)3.拆除前的准备工作 (5)4.拆除步骤 (6)5.负环拆除安全质量措施 (8)1工程概述1.1工程概况昆明北站站~圆通街站区间为地下区间,线路沿北京路走向,环城北路以北部分线路位于北京路东侧,环城北路以南部分线路位于北京路路中,北京路已按规划实施,宽60m 。

区间沿线地形较为平坦,地面标高为1891.8m ~1892.7m ,区间线路两侧主要为居民住宅小区、公寓及商用楼,建筑层数2~12层不等,以10层以下居多,局部建有20层以上建筑。

昆明北站站~圆通街站区间设计范围为:右线为右ⅡDK9+382.349~右ⅡDK10+012.502,左线为左ⅡDK9+384.169~左ⅡDK10+012.502;区间地下段右线全长为630.697m (其中长链0.544m ),左线全长为622.447m (其短链5.886m )。

为了满足道岔在洞内安装的条件及管片受力条件,经过检算和合理的规划,决定昆明北站站~圆通街站区间负环拆除时间在80环进行。

1.2地质水文情况1地质情况本次勘察揭露地层最大深度为40.2米,按照沉积年代,成因类型及岩性名称,勘察深度范围内自上而下可分为第四系人工活动层(4ml Q ),第四系全新世冲洪积层(4al pl Q +)、第四系上更新世冲洪积层(3al pl Q +)及迭系茅口组灰岩(P1)四大类,场地各岩土层分布及特征分述如下:(1)第四系人工活动层(4ml Q )素填土﹤1﹥:褐黄、褐灰。

稍密。

湿。

主要成份为粘性土夹碎石。

表层为路基填筑层,压实。

属Ⅱ普通土。

在区段内连续分布,各钻孔基本均见及。

表层0.50~0.70m 为沥青混凝土,层厚0.40~3.00m 。

分布在隧道顶部。

(2)第四系全新世冲洪积层(4al pl Q +)粉质粘土﹤2﹥3:深灰色、灰黑色。

可塑状态。

湿。

负环拆除方案最终版

负环拆除方案最终版

成都市地铁10号线一期工程土建4标(华金中间风井~金花站盾构区间)负环拆除施工方案编制审核审批中铁二十局集团有限公司成都地铁十号线工程土建四标项目经理部二〇一五年十月三日目录第一章工程概况 (1)第二章负环管片的拆除条件 (1)第三章拆除前的准备工作 (2)3.1、管片拼装孔凿穿 (2)3.2、起吊工具制作 (2)3.3.各类材料、设备就绪 (2)3.4、施工组织机构图 (3)第四章拆除步骤 (3)4.1、泄力环拆除 (3)4.2、负环管片拆除 (3)4.3、反力架拆除 (7)4.4、后拆除始发基座。

(7)第五章盾构机停机注意事项 (7)第六章负环拆除质量措施 (7)第七章负环拆除安全措施 (7)7.1、用电安全防范措施 (7)7.2、动火作业安全管理 (8)7.3、起重作业安全防范措施 (9)7.4、现场施工人员的安全防护措施 (10)第一章工程概况成都地铁10号线工程土建4标位于成都市武侯区,其华金中间风井至金花站盾构区间。

左线起止点里程ZDK5+634.830~ZDK7+197.331,区间全线1562.501m;右线起止里程YDK5+617.704~YDK7+151.363,区间全长1533.659m。

施工设计盾构从中间风井始发,向大里程方向行进,在金花站吊出。

正线穿越厂房、新苗村住宅区等建筑物群,平行绕城高速方向向西北方向,在YDK7+013~YDK7+100处斜穿绕城高速(K48+216.80-K48+317)到达金花站。

共投入两台盾构机分别为左线中铁装备137#、右线中铁装备66#。

区间共设置两处联络通道,分别在YDK6+179.787和YDK6+665.206,其中YDK6+179.787处为联络通道兼废水泵房。

正线线路右线共设曲线2处,曲线半径均为650m;左线共设曲线2处,最大曲线半径为690m,最小曲线半径为650m。

线间距9.3m~20.03m,结构最小覆土埋深9m,最大覆土埋深13m, 线路纵断面最大坡度5‰,最小坡度3.085‰。

成都地铁专家评审负环拆除安全专项方案

成都地铁专家评审负环拆除安全专项方案

XX地铁3号线二三期工程第7标段负环拆除安全专项施工方案编制:复核:项目总工:项目经理:中铁八局集团XXXX地铁3号线二三期工程第7标段二〇一六年十月二十日一、编制依据2二、编制目的2三、工程概况33.1 工程概述33.2 设计概况3四、负环及反力架拆除条件5五、负环拆除筹划6六、项目部组织管理机构76.1 施工组织机构76.2施工人员及岗位职责7七、施工部署97.1吊装设备配置97.2管片拼装孔凿穿107.3起吊工具制作107.3武侯立交站中板预埋吊环107.4吊具设备选择127.5川藏立交站负环吊装汽车吊型号选择137.6管片拆除施工平台156.7负环拆除施工工序18八、负环拆除施工方案198.1负环拆除主要思路198.2反力架的拆除198.3负环管片拆除步骤208.4川藏立交站负环管片拆除工序218.5零环拆除258.6武侯立交站负环拆除26九危险源辨识与分析309.1负环拆除辨识309.2负环拆除危险源分析309.3工作危害分析表31十、安全保证管理体系3410.1安全管理组织机构3410.2 安全保证方针措施3510.3危险源控制措施3610.4危险源公示3610.6安全员、技术员全程旁站3710.7用电安全防X措施3710.8动火安全防X措施3810.9起重作业安全防X措施3910.10现场施工人员的安全防护措施40十一、应急预案4111.1应急救援小组4111.2应急救援小组职责4211.3应急救援物资44一、编制依据1)成轨建司发[2011]18号文《XX轨道交通建设工程重大危险源安全管理办法》;2)成地铁建[2012]24号文《XX地铁投融资项目重大危险源安全管理办法》;3)成地铁建[2012]37号文《XX地铁建设工程重大危险源安全管理办法》;4)中铁城投安[2012]42号文《XX地铁BT项目重大危险源管理办法》(试行);5)《建筑施工起重吊装安全技术规X》(JGJ276-2012);6)《钢丝绳国家标准GB8918-2006【1】》;《XX地铁3号线二三期武侯立交站~川藏立交站区间平纵断面设7)计图》;《XX地铁3号线二三期工程第7标段盾构区间实施性施工组织设8)计》;9)《XX地铁建设分公司关于加强盾构管片负环拆除作业安全管理的紧急通知》;10)《起重用钢丝绳检验和报废标准》(GB5972-2006);11)《建筑机械使用安全技术规程》(JGJ33-2012);12)《建筑施工高处作业安全技术规X》(JGJ80-91);13)现场实际工况及本单位负环管片拆除施工经验。

区杨左线负环管片拆除方案

区杨左线负环管片拆除方案

左线负环管片拆除施工方案工程名称:广州市轨道交通五号线【区庄站~杨箕站】盾构区间土建工程地铁里程:DK11+734.2~DK13+793.027 施工单位:中铁十六局集团有限公司编制单位:中铁十六局集团有限公司部门:工程部项目总工程师:编制人:编制日期:年月日左线负环管片拆除施工方案1、编制目的及依据目的:为了保证安全迅速的拆除负环管片,特制定以下方案。

依据:目前左线盾构机S-206已掘进90环,盾构掘进已有108米可以拆除负环管片。

2、工程概况本标段工程分为两个盾构隧道区间,分别为动物园站~杨箕站盾构区间和区庄站盾构区间,始发井设在杨箕站,盾构机在动物园站过站,吊出井设在区庄站东侧。

盾构机由杨箕站始发,向北进行掘进,区庄站~动物园站盾构区间为两条圆形隧道,区间线路从区庄出发后,沿环市东路向东延伸,横穿东环路,到达动物园站。

包括盾构隧道、1个活塞风井及风道、1个联络通道、1个废水泵房(与联络通道合建)。

动物园站~杨箕站盾构区间为两条圆形隧道,区间线路由动物园站,下穿东风路、梅花路和中山一路,到达杨箕站。

包括盾构隧道、1个联络通道、2个废水泵房(其中一个与联络通道合建)。

本工程盾构机采用两台先进的德国海瑞克公司制造的密闭式加泥型土压平衡盾构机。

工程量包括两个盾构隧道区段,主要附属工程包括一个活塞风井和风道,两个联络通道及三个废水泵房。

其中左线设计起讫里程ZDK11+734.200~ZDK12+683.239。

现左线线盾构机S-206掘进90环,长度为108米,盾构机处于<8>岩石微风化地层中。

3、负环管片拆除流程割开反力架→拆除加固负环的钢丝绳及木楔块→凿通管片吊装螺拴孔(手孔)→在管片螺拴孔(手孔)中穿钢丝绳→拆除管片连接螺栓→将钢丝绳挂在手动葫芦上→管片用龙门吊吊离始发井。

4、负环管片拆除方法⑴割除反力架上部,并在拆除管片前,将反力架吊至地面。

⑵上部负环管片拆除。

最先拆除负六环管片的B块,钢丝绳上部挂在龙门吊吊钩上,下部穿过B 块吊装孔。

负环拆除施工专项方案

负环拆除施工专项方案

负环拆除专项施工方案(DK1+788.5~DK3+917.5)中铁十六局集团编制:审核:批准:中铁十六局集团天津西站至天津站地下直径线工程项目经理部2010年10月目录1、工程概况 (2)2、负环拆除条件 (2)3、负环拆除的准备工作 (4)4、负环拆除方法 (5)4.1负环拆除主要思想 (5)4.2反力架的拆除 (5)4.3负环管片的拆除 (6)5、质量保证措施 (8)5.1质量保证组织结构 (8)5.2质量保证具体措施 (8)6、安全保证措施 (9)6.1安全保证组织结构 (9)6.2安全保证具体措施 (9)7、组织结构及劳动力 (10)8、拟投入主要施工设备 (10)9、应急预案 (10)9.1应急救援小组 (10)9.2应急救援小组职责 (11)9.3负环拆除应急预案 (11)9.4应急保障措施 (13)负环拆除专项施工方案1、工程概况天津地下直径线为单洞双线隧道,圆形隧道外轮廓为Ø11.6m ,最小转弯半径R=600m 曲线,隧道最大埋深达约43m ,平均约20m 。

隧道内两端最大纵坡23‰,最小为3‰。

管片外径为Ø11600mm ,管片内径为Ø10600mm ,分块为 “8+1模式”的方式,即分块形式为6A (43.2º)+2B(43.2º)+K(14.4º),一环内纵向采用25个等圆心角布置。

管片采用通用双面楔形环管片,楔形量62mm ,宽度为1800mm ,厚度为500mm ,钢筋混凝土衬砌采用C50高性能混凝土,抗渗等级为S12,在高精度钢模内制作成形。

管片的拼装采用错缝拼装,管片接触面纵缝设凸凹榫,环缝不设凸凹榫,环与环之间以50根M30的纵向螺栓相连,块与块之间以2根M36的环向螺栓相连(整环共18个M36的环向螺栓)。

本次拆除的负环共计7环。

负环管片重量表:表1 管片重量表2、负环拆除条件为了能够为后续工作提供空间,因而必须在掘进一定距离后将负环拆除,拆除负环后必须保证正环管片能够提供足够的摩擦力来支持盾构机的正常掘进。

有限空间大直径盾构负环管片分级拆除施工工法(2)

有限空间大直径盾构负环管片分级拆除施工工法(2)

有限空间大直径盾构负环管片分级拆除施工工法有限空间大直径盾构负环管片分级拆除施工工法是一种在有限空间内进行盾构负环管片分级拆除的施工方法。

本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面来进行详细介绍。

一、前言随着城市化进程的加快,地下空间利用越来越重要。

而在地下空间开挖施工过程中,有限空间大直径盾构负环管片分级拆除施工工法能够有效解决施工空间受限、安全性要求高等问题。

二、工法特点该工法的特点包括:分级拆除、施工灵活、施工效率高、施工质量好等。

三、适应范围该工法适用于有限空间大直径盾构负环管片分级拆除施工,特别适用于城市地下空间施工。

四、工艺原理该工法的工艺原理是通过对施工工法与实际工程之间的联系进行分析和解释,采取相应的技术措施来使该工法能够顺利进行,并达到设计要求。

五、施工工艺施工工艺包括分级拆除的具体步骤和方法,以及施工过程中需要注意的细节,保证施工过程的顺利进行。

六、劳动组织劳动组织是指对施工人员进行合理的组织和管理,确保施工过程中的效率和效果,同时保证工人的安全与健康。

七、机具设备该工法所需的机具设备包括盾构机、切割机、吊装设备等,这些机具设备具有特定的特点、性能和使用方法。

八、质量控制质量控制是指通过对施工过程中的各个环节进行监控和检验,确保施工的质量符合设计要求。

九、安全措施安全措施是指施工中需要注意的安全事项,包括施工工法的安全要求、危险因素和安全措施等。

十、经济技术分析通过对该工法的施工周期、施工成本和使用寿命进行分析,可以评估和比较该工法在经济和技术上的可行性和优势。

十一、工程实例通过列举一些实际工程案例,展示该工法在实际工程中的应用效果和优势。

在本文中,将使用简洁明了的语言,全方位覆盖该工法的所有基本要素,并基于实际工程应用的成果进行详细介绍,以确保施工过程的稳定和成功。

最终目标是为读者提供一个实用、准确和可信的有限空间大直径盾构负环管片分级拆除施工工法,以供实际工程参考和应用。

负环安装拆除方案

负环安装拆除方案

目录第一章编制依据、目的及工程概况 (1)第一节编制依据 (1)第二节编制目的 (1)第三节工程概况 (1)第二章负环管片安装 (2)第一节负环管片安装施工工艺 (2)第二节安装负环管片三角支撑 (3)第三节安装负环管片 (3)第四节安装负环管片上部八字反力架 (5)第五节盾构正常推进及人员、材料配置 (6)第三章负环管片拆除 (7)第一节工程情况 (7)第二节施工方案 (8)第一小节负环管片拆除施工工艺 (8)第二小节拆除步骤 (8)第三小节施工措施 (8)第四章安全质量环保措施 (9)第一节安全保证措施 (9)第一小节安全保证体系 (9)第二小节安全措施 (9)第二节质量保证措施 (10)第一小节项目组织机构框图 (10)第二小节质量措施 (10)第三节环境保护措施 (11)第一章编制依据、目的及工程概况第一节编制依据(1)南京地铁四号线X标盾构区间施工设计图;(2)南京地铁四号线X标盾构项目指导性施工组织设计;(3)现行有效的国家及南京市有关地下工程设计、施工规范和规程等;(4)同类工程负环管片安装的施工经验;(5)《建筑工程安全施工手册》。

第二节编制目的(1)规范操作程序,指导现场施工,确保负环管片安装、拆除施工的顺利进行。

(2)为管片安装、拆除施工提供可行性施工经验。

(3)确保盾构施工工期的要求。

第三节工程概况南京地铁四号线一期工程土建施工D4-X标出入段线盾构区间位于栖霞区江南水泥厂专用线轨道和高压线(塔),熊猫电子厂区,仙林大道处。

出入段线盾构区间出段线起点里程CK0+648.997,终点里程CK1+418.863,长769.866m,入段线起点里程RK0+693.766,终点里程RK1+453.783,长760.017m,合计1530米。

区间线路沿仙林大道向东敷设,区间沿线以人行走到和道边绿化带为主,线路下穿仙林大道。

本区间隧道为两条单洞单线圆形隧道,均采用盾构法施工,盾构隧道覆土深度6m~11.8m,最小曲线半径300m。

负环管片拆除

负环管片拆除

技术交底书编号:XXY-工程名称交底项目工程地点盾构井交底日期隧道掘进和管片拼装达到60环后,将进行负环管片拆除工作,现将负环管片拆除步骤和拆除的注意事项做如下要求,请按要求做好各项工作,确保施工安全。

一、负环管片拆除总体安排所有负环管片分两次拆除。

在掘进达到60环后进行第一次拆除,第一次拆除所有负环的上部三块管片,即K块、B块和C块,第一次拆除时掘进不停。

在掘进达到100环后进行第二次拆除,第二次拆除所有负环的下部三块管片,即A1块、A2块和A3块,拆除时停止掘进,并要重新铺设轨线。

二、负环管片拆除方法和步骤(一)、第一次拆除1、先将负环管片上部与附近的所有妨碍物拆除。

2、对拆除段的所有管路和电缆等,用方木和麻袋进行严密的遮盖和防护。

3、用气割将反力架上部的支撑割除40~50mm,使反力架上部和管片之间不受力。

4、加工两个类似于原有管片吊装螺栓并且可与15T门吊吊钩配套的吊装螺栓(穿心螺丝)。

5、把负环管片的最上部两块的吊装孔凿穿。

装11点的负6、负4、负2环凿K块和B块,装1点负5、负3、负1环凿K块和C块。

6、用穿心螺丝把管片最上部两块管片通过凿穿的吊装孔把管片和15T门吊吊钩连接牢固,并把门吊钢丝绳刚好撑紧(即不加力);而且要在管片上对称系两根稳绳进行稳固。

7、拆除上部两块管片与相邻环和相邻块的所有连接螺栓。

8、利用15T门吊把上部已吊起的两块管片一起拆除,并吊出盾构井之外。

9、然后再拆除上部剩余的一块管片(B块或C块),利用管片上的环向螺栓孔穿专用的螺栓,用钢丝绳与15T门吊吊钩连接牢固,并把门吊钢丝绳刚好撑紧,而且要在管片上对称系两根稳绳进行稳固。

10、拆除本块管片与相邻环和相邻块的所有连接螺栓。

11、利用15T门吊把第三块管片拆除,并吊出盾构井之外。

12、按照上面的方法和步骤从负6环依次拆除到负1环,完成第一次拆除工作。

(二)、第二次拆除1、先将负环管片上部与附近的所有妨碍物拆除。

矿山法隧道内负环管片拆除工艺设计

矿山法隧道内负环管片拆除工艺设计

矿山法隧道内负环管片拆除工艺设计1设计背景成都地铁4号线二期工程土建4标万年场站~东三环站盾构区间施工中,在区间里程范围YDK38+797.762~YDK38+740.000(ZDK38+806.480~ZDK38+752.018)处,左右线盾构机都要空推经过长度为57.762m的矿山法隧道后二次始发,始发后需要对6环负环管片进行拆除。

矿山法隧道二衬采用C40,P12模筑混凝土,厚度为500mm。

其下部60°范围内隧道直径为6600mm,上部271.72°范围内隧道直径为6400mm,两侧各设14.14°的直线过度段。

整个空推段顶部每2米有一块300mm×300mm的预埋板用于空推管片的拆除,但是用此预埋板作为吊点直接用于负环管片的拆除存在两方面的问题:一是管片上部的起升空间只有20cm,不足以将管片上部管片吊起,二是如果直接用卷扬机拖拽,预埋件和卷扬机钢丝绳都要受到很大的冲击力,存在很大的安全风险。

为了解决以上问题,特设计此管片顶升支撑架。

2管片顶升支撑架的设计管片顶升支撑架的设计过程中主要考虑了以下的问题:①防止管片和支撑架的前后、左右倾覆;②防止管片与支撑架之间相对滑动;③顶升和下降过程中支撑架的稳定性;④顶升和下降的高度选择;⑤支撑架的承载能力。

2.1 管片顶升支撑架结构介绍管片顶升支撑架分为A架、B架、支撑衍架和渣土车四个部分。

渣土车和支撑衍架的应用是为了防止管片和支撑架的前后、左右倾覆(千斤顶的位置也考虑了顶升和下降过程中A架和管片的倾覆问题)。

A架下部和B架上部的导向滑轨在升降过程中在保证支撑架前后、左右稳定性的同时在增减垫块的时候插上销轴能起支撑作用。

A架和B架之间的相对运动能有60cm,加上管片与矿山法隧道间自有的空间20cm,吊装有效起升距离能达到50cm(不含吊具的尺寸)。

2.2管片顶升支架强度计算顶升支撑架用于负环管片上部三块管片的整体顶升,其主要受力部件为B架的两侧主梁。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

盾构负环管片拆除方案1 编制说明本方案在认真研究各类文件资料内容的前提下,以科学性、可行性、可靠性和经济性为指导原则进行编制。

内容包括工程实施的受力计算,施工方案,工程质量和安全防护等措施。

1.1 编制依据(1)南京地铁十号线土建工程D10-TA03标招、投标文件及其澄清、补充文件。

(2)南京地铁十号线土建工程D10-TA03标工程施工设计图、岩土工程勘察报告等文件及相关参考资料。

(3)现场踏勘所采集、获得的资料。

(4)招标文件中明确要求执行的有关施工、安全、质量及城市管理的规范及规定。

(5)本企业现有技术水平、管理水平、施工资源及多年从事铁路、地铁、市政工程特别是大直径泥水盾构工程的施工经验。

(6)国家、江苏省、南京市有关安全、文明施工、环境保护规范、规程及相关文件。

(7)南京地铁十号线土建工程D10-TA03标工程承包合同。

表1. 1-1 施工参照的主要技术规范注:上述标准中,同项验收标准低于设计标准时,应按设计标准执行。

1.2 编制目的及要解决的问题本方案的编制目的是为了能确保有序、安全的完成负环拆除任务。

1.3 前期准备工作由于南京地铁十号线D10-TA03标土建工程盾构施工工期紧、难度大,为保证本方案的可行性和将来工程的顺利实施,在本方案编写前,我们深入研究了工程的各类相关基础资料,并根据现场施工场地、工程区域等第一手资料,使本方案更为切实可行。

1.4 编制内容及主要结论根据相关要求,并结合本次盾构推进的范围、内容和特点,本方案涵盖以下内容:(1)编制说明;(2)工程概况;(3)负环管片拆除的受力计算;(4)负环管片拆除的时机;(5)负环拆除主要施工内容;(6)施工组织;(7)施工步骤;(8)施工计划;(9)安全防护措施;2、工程概况本次工作主要拆除中间风井内负一环至负八环上半部分管片。

管片内径10.2m,外径11.2m,厚度0.5m,管片环宽2m。

管片采用通用双边楔形环,5(标准块)+2(邻接块)+1(封顶块) ,标准块及临接块每块重约12T,封顶块重约4T。

管片错缝拼装,连接采用斜螺栓。

每环管片环向螺栓16根,直径36mm,机械性能等级为6.8级;纵向螺栓33根,直径30mm,机械性能等级为5.8级。

前期准备工作在盾构掘进时进行,盾构停机换刀时利用100T龙门吊将负环管片拆除,对未拆除的管片进行加固。

3、负环管片拆除的受力计算当盾构始发后负环管片与反力架、正式隧道管环外周土体摩擦力共同承受盾构推进力。

当作用在负环管片及反力架的作用力为零时,即可拆除负环管片。

计算公式如下:F摩擦力= μ·π·D·L·P+F负环≥F推进力式中:μ——管片与土体的磨擦系数;取0.3D——管片外径;取11.2mL——已安装的管片长度;P——作用于管片背面的平均压力,取150 KPa。

故正环管片提供的摩阻力为:F摩擦力=0.3×3.14×11.2×68×150=107757KN≥106172KN(盾构机额定最大推力)。

由以上计算知:(1)盾构掘进68m后负环管片及反力架不承受盾构掘进作用力。

(2)盾构掘进68m后可拆除负环管片。

4、负环管片拆除的时机端头工作井负环管片拼装位置处布置有:泵浆下料管及砂浆罐车接料停车区、泥浆管道及水气和高压电缆线等管线、端头集污坑等。

若在盾构掘进过程中进行负环管片的拆除,则对盾构掘进有以下影响:(1)、负环管片拆除前须改移污水管、水气管、高压电缆、照明线路等管线,对盾构掘进有一定的影响。

(2)、负环管片拆除过程存在交叉施工。

水平运输车辆受管片拆除吊装影响有一定的干扰。

(3)、负环管片拆除与盾构施工同步注浆的浆液下料口相冲突,无法同时进行。

(4)、负环管片拆除后管片开口不齐整,需要平整,与盾构施工交叉影响。

(5)、负环管片拆除工期长,会造成一定程度的盾构掘进停工。

综和上述,负环管片拆除应在盾构隧道掘进停机较长时间时进行。

我方计划在盾构机安装P2.2、P1.2泵,同时进行换刀检查作业时(盾构掘进1000~1040环左右)进行第一步负环上部管片的拆除。

剩余下部管片留作隧道贯通后进行拆除。

5、负环拆除主要施工内容负环管片共有8环,拼装长度16米,全部设置在始发井内,按照-8环~-1环的顺序依次拆除负环。

根据负环管片的拼装点位确定拆除顺序,如表5-1、图5-1所示:表5-1 负环拆除点位表6、施工组织施工人员组织主要工程设备(工具)配备表7、施工步骤7.1机械设备、物资准备负环拆除前,由盾构部提供负环拆除所需各种机械、物资设备清单,物资部结合现场库存,通过租赁、购买等方式将所需设备备齐,并对所使用的钢丝绳、卸扣、手拉/手扳葫芦等进行检查,检验合格后方可使用。

7.2施工准备负环拆除前需要完成以下准备工作:7.2.1剩余管片加固负环顶部管片拆除后,处于腰部的管片受力稳定性必然有所下降,为了保持其安全稳定性,在拆除负环前,将不需要拆除的腰部管片处的纵向、环向管片螺栓进行复紧加固,该处焊接钢板松动处进行补焊加固。

底部管片由于和口子件通过浇筑混凝土连接在一起,无需处理。

7.2.2第四道围檩上的地锚施工负环管片采取单块拆除方式,在拆除过程中,为了保证剩余管片的稳定,还需在工作井第四道围檩上植筋施做地锚,利用Ф30钢丝绳穿过未拆除的负环管片,将其与地锚连接在一起,将管片拉紧,保持稳定状态。

地锚位置选在第四道围檩上与各负环管片相对应的位置,每环管片左右侧各钻孔植筋2处。

植筋采用φ50mmHRB400钢筋,钻孔深度500mm,直径55mm,植筋应提前负环拆除至少7天进行,负环拆除施工前首先进行钢筋抗拔试验确定植筋抗拔强度不小于φ50mmHRB400钢筋屈服强度。

每环管片拆除前,将第一块拆除管片外的其余需拆除管片通过钢丝绳分别与地锚接在一起,使管片处于受力稳定状态。

7.2.3管线的改移在负环拆除前,需要对负环右上角的高压电缆线和两侧照明灯线等进行断电处理,并向下改移,防止拆除负环管片过程中管片对电缆线的碰擦造成电缆线损坏,改移工作由机电部负责完成。

7.2.4 100吨门吊轨道的清理和延伸龙门吊相对于汽车吊来说具有以下两点明显的优点,一、龙门吊起吊和运输稳定;二、龙门吊垂直起吊吨位远远大于汽车吊(100T)。

所以为满足尽量使用龙门吊拆除管片,现场需要向东延长龙门吊轨道5米。

需提前对延长的5米位置路面进行凿除,凿除部位底部标高与现有轨道基础标高一致,宽度与现有轨道槽宽度一致,长度为5米。

凿完后将轨道延长5米,并在新凿出的槽轨道两侧植筋,用2cm厚的钢板通过植筋将轨道压住。

轨道延伸工作需要在盾构机停机之前完成。

另外拌合站的下料槽挡在100吨门吊轨道上,需拆除;轨道南侧、北侧限位挡板需要拆除并向东迁移。

该项工作在盾构机停机之后进行。

龙门吊拆除管片示意图如下所示。

7.2.5管片吊装孔钻孔龙门吊拆除管片以及地锚稳固管片都需要利用钢丝绳穿过管片上事先钻好的孔来施行。

因此在拆除管片之前需要在管片相应位置提前用水钻钻好孔,水钻钻孔直径为108mm。

在每一块需拆除的管片四个角部各钻一个空,钻孔位置为距离管片环缝0.3m处,距离管片纵缝位置处0.5m处。

封顶块F块钻孔位置为距离管片环缝0.3m处,距离两侧纵缝位置中间钻两个孔。

钻孔位置可根据管片实际拆除情况进行调整。

钻孔工作在盾构机停机拆除负环前完成。

7.2.6负环管片内外加固钢板的割除在盾构机停机拆除负环前,将负环外部、内部加固用的钢板全部割掉。

割除时应注意隧道内电缆线和行人、行走车辆的安全。

7.2.7反力架处后浇混凝土破除、钢管支撑及塞填钢楔子的拆除在盾构机停机拆除负环前,首先利用负环管片外侧的脚手架作为平台,用风镐人工凿除-8环和反力架之间的后浇混凝土。

凿除混凝土前在需凿除部位混凝土下部搭设钢管支架,并在支架上铺设木板,防止混凝土掉入隧道内伤人。

凿除混凝土工作在停机拆负环前完成。

利用绳子将-8环和反力架之间的钢楔子吊住,然后割除钢楔子,吊出。

钢管支撑只需要割除与反力架焊接的一侧即可。

割除时,底部同样用钢管支架铺设木板防止坠落伤人。

7.3负环拆除施工⑴负环环缝塞填钢板及混凝土的拆除在盾构机停机后,利用升降平台和钢管支架将塞填的钢板及混凝土拆除。

⑵第一块负环拆除负环第一块拆除-8环L2块,拆除SL2块之前将F块、B5块、L1块通过Φ30钢丝绳、地锚固定,钢丝绳长度不满足要求可以通过30t手拉葫芦进行调节;将B1通过管片外弧面的钢板与管片两侧的大型刚焊接相连接,防止L2块拆除后,其余管片不稳。

每块管片拆除前,将4根6米长Φ30钢丝绳一端头从管片外部四个钻孔穿入,将靠近纵缝的两个钢丝绳端头用15T卸扣两两相连,外部靠上的钢丝绳端头穿在吊环上,靠下的钢丝绳通过15T手拉葫芦与吊环相连,拉紧手拉葫芦,使四根钢丝绳绷紧,让管片在吊起过程中尽量不晃动。

外部利用100t龙门吊,吊着吊篮作为作业平台,区间内部利用升降车作为平台。

100t龙门吊起吊时,先慢慢加力到8t,然后拆除纵向螺栓和环向螺栓,管片螺栓的拆除利用隧道内的升降车进行。

管片拆除工具为气动扳手,扭矩扳手备用。

管片螺栓拆除后,门吊慢慢加力提升,将第一块管片拆除。

管片拆除后,将管片提升至地面停放的平板车上拉走。

⑶剩余负环拆除第一块管片拆除后,继续用同样的方法,用4根Φ30钢丝绳和1个15T手拉葫芦将管片和龙门吊连接,龙门吊加力8T后,将管片螺栓拆除,再将固定在地锚上的钢丝绳松掉,龙门吊慢慢加力,拆除其余负环管片。

整个吊装过程由专业吊装作业指挥人员现场指挥,项目部安全人员现场巡视。

在管片拆除过程中,在负环两侧(隧道内+5环处和中间风井内)安排专人执勤,禁止任何人员及车辆通过。

在管片拆除过程中,会有部分管片端面在两侧防护钢支架以下,拆除时要注意提前将钢楔子取掉,防止管片被挤紧造成吊装困难。

按照以上施工流程,依次拆除各混凝土负环上半部分的管片。

对负环存在的变形可能造成螺栓挤紧拆不下来的情况,可以采用在该处打水钻孔,遇到螺栓处,直接气割割除的办法解决。

7.4受力验算每块管片重12t,连接钢板和螺栓受力为12*1000*10=120KN,第一块管片拆除后,剩余管片连接钢板按照内外各5块计算(设计为内外各10块,但施工中部分钢板未能有效焊接),宽0.1m,厚0.02m,材质为Q235,抗拉强度为215MPa,抗剪强度为125MPa,则可承受拉力为:10*0.1*0.02*215000=4300KN,可承受剪力为10*0.1*0.02*125000=2500KN;由此可知即使重力完全作用为剪力,单纯考虑钢板的连接作用,也可满足混凝土管片稳定性需要。

此外,每环管片块于块之间有2根φ36M8.8级连接螺栓,抗拉强度为800MPa,则可承受的拉力为2*3.14*0.018*0.018*800*1000=1628KN,抗剪强度取抗拉强度的50%,即814KN,单纯考虑螺栓也满足管片稳定性要求。

相关文档
最新文档
