地铁明挖车站轨排井段结构分析与设计实践

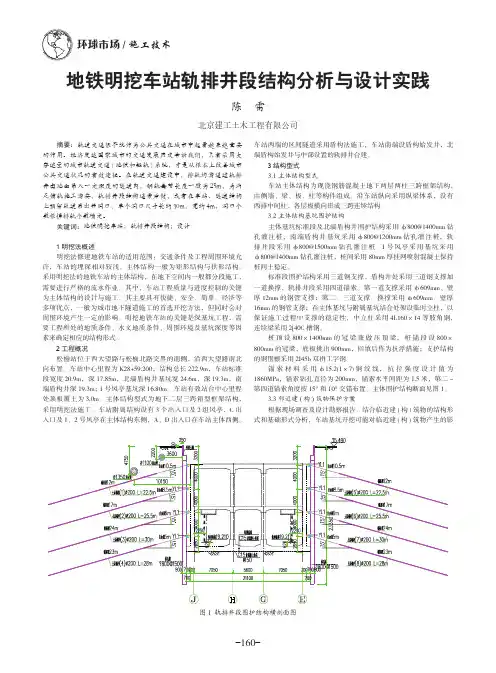

环球市场/施工技术地铁明挖车站轨排井段结构分析与设计实践陈 雷北京建工土木工程有限公司摘要：轨道交通很早就作为公共交通在城市中起着越来越重要的作用。
经济发达国家城市的交通发展历史告诉我们，只有采用大客运量的城市轨道交通(地铁和轻轨)系统，才是从根本上改善城市公共交通状况的有效途径。
在轨道交通建设中，排轨均需通过轨排井由地面吊入一定深度的隧道内，钢轨每节长度一般为25m，为满足铺轨施工需要，轨排井段结构通常后做，或者在车站、隧道结构上预留轨道吊出井洞口，单个洞口尺寸长约30m，宽约4m，洞口个数根据排轨个数确定。
关键词：地铁明挖车站；轨排井段结构；设计1明挖法概述明挖法修建地铁车站的适用范围：交通条件及工程周围环境允许，车站的埋深相对较浅。
主体结构一般为矩形结构与拱形结构。
采用明挖法的地铁车站的主体结构，在地下空间内一般都分段施工，需要进行严格的流水作业。
其中，车站工程质量与进度控制的关键为主体结构的设计与施工。
其主要具有快捷、安全、简单、经济等多项优点，一般为城市地下隧道施工的首选开挖方法，但同时会对周围环境产生一定的影响。
明挖地铁车站的关键是深基坑工程，需要工程所处的地质条件、水文地质条件、周围环境及基坑深度等因素来确定相应的结构形式。
2工程概况松榆站位于西大望路与松榆北路交界的南侧，沿西大望路南北向布置。
车站中心里程为K28+59.200，结构总长222.9m，车站标准段宽度20.9m，深17.85m，北端盾构井基坑宽24.6m，深19.3m，南端盾构井深19.3m；1号风亭基坑深16.80m。
车站有效站台中心里程处顶板覆土为3.0m。
主体结构型式为地下二层三跨箱型框架结构，采用明挖法施工。
车站附属结构设有3个出入口及2组风亭，C出入口及1、2号风亭在主体结构东侧，A、D出入口在车站主体西侧。
车站两端的区间隧道采用盾构法施工，车站南端设盾构始发井，北端盾构始发井与中部设置的轨排井合建。
3结构型式3.1主体结构型式车站主体结构为现浇钢筋混凝土地下两层两柱三跨框架结构，由侧墙、梁、板、柱等构件组成。
地铁明挖车站轨排井段结构分析与设计实践

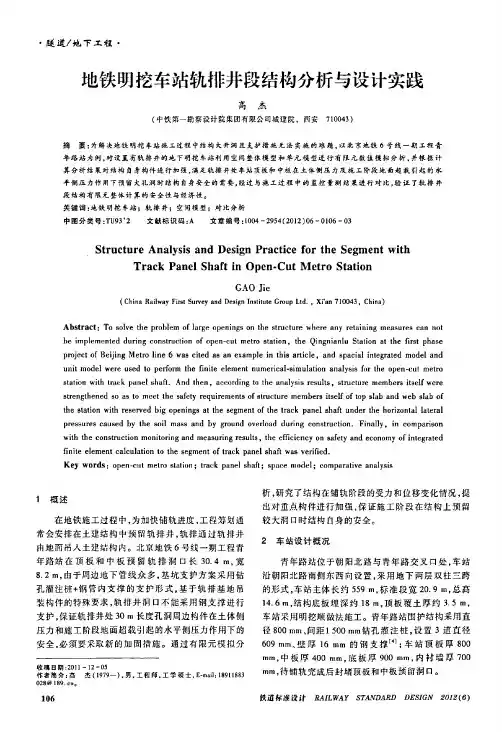

隧道／地下工程地铁明挖车站轨排井段结构分析与设计实践高杰(中铁第一勘察设计院集团有限公司城建院，西安710043)摘要：为解决地铁明挖车站施工过程中结构大开洞且支护措施无法实施的难题，以北京地铁6号线一期工程青年路站为例．对设置有轨排井的地下明挖车站利用空间整体模型和单元模型进行有限元数值模拟分析，并根据计算分析结果对结构自身构件进行加强，满足轨排井处车站顶扳和中板在土体侧压力及施工阶段地面超载引起的水平侧压力作用下预留大孔洞时结构自身安全的需要，经过与施工过程中的监控量测结果进行对比，验证了轨排井段结构有限元整体计算的安全性与经济性。
关键词：地铁明挖车站；轨排井；空间模型；对比分析中图分类号：TU93+2文献标识码：A文章编号：1004—2954(2012)06—0106—03St r uct ur e A nal ys i s a nd D e si gn Pr act i ce f or t he Segm ent w i t hT r ack P a ne l Shaf t i n O pen-C ut M et r o St at i onG A OJ i e(C hi na R a i l w ay Fir s t Sur vey a nd D esi gn I n s ti t u t e G r oup Ltd．，X i’an710043，C hi na)A bs t r act：T o sol ve t he pr ob l em of l ar ge op e ni ng s o n t he st r uc t ur e w her e any r e t a i ni ng m easur es can no tbe i m pl em ent ed dur i ng cons t r uct i on of open—c ut m et r o st at i on，t he Q i ngni anl u St at i on at t he f ir s t phas e pr oj e et of B e i j i ng M et r o l i ne6w as ci t ed as an exam p l e i n t hi s ar t i cl e，a nd spaci a l i nt egr at e d m odel and uni t m odel w er e used Io per f orm t he f i nit e el em ent num e ri ca l．s i m ul at i on anal ysi s f or t he open—c ut m et r o st a t i on w i t h t r ack pane l s haf t．A nd t he n，a cc ordi ng t o t he an al ysi s r e sul t s，st r uc t ur e m e m ber s i t s el f w er e s t r e ngt he ned SO as t o m eet t he saf e t y r equi r e m e nt s of st r uc t ur e m e m ber s i t sel f of t op sl ab and w e b sl a b of t he st at i on w i t h r es er ved bi g op e ni ng s a t t he s egm ent of t he t r a ck pan el sha f t und er t he hor i z ont a l l at er al pre s sure scaused by t he s o i l m as s a nd by gr o und over l oad dur i ng c o ns t r u c t i on．F i nal l y，i n com pari s on w i t h t he c ons t r uc t i on m o ni t or i n g a nd m eas ur i ng r e sul t s，t he ef f i c i enc y o n saf et y and ec onom y of i nt e gr a t e df i n i t e el em ent ca l cul a t i on t o t he s egm ent of t r a ck panel sha f t w as veri f i ed．K ey w ords：op e n—cut m e t r o st at i on；t r ac k panel s ha ft；s pa ce m odel；com par at i ve anal ysi s1概述在地铁施工过程中，为加快铺轨进度，工程筹划通常会安排在土建结构中预留轨排井。
明挖法地铁车站基坑支护结构及主体结构设计_车站结构课程设计说明书
《城市轨道交通结构工程》课程设计设计说明书课程设计时间2013 年7 月22 日至2013 年7 月26 日止指导教师姓名学生姓名学号交通运输工程学院（系）城市轨道与铁道专业三年级明挖法地铁车站基坑支护结构及主体结构设计宁波地铁望春站【摘要】地铁车站作为地铁线路整体设计施工中的重要环节，在建设过程中存在各种困难如环境污染、地址条件差等等。
本次设计的目的是在已有的资料基础上进行，按照各规范对宁波轨道交通一号线望春站进行结构设计。
本课程设计主要进行车站围护结构或主体结构设计。
设计的主要内容包括：确定基坑的保护等级、围护结构选型（考虑结构受力、工程投资等）、围护结构入土深度的确定（基坑抗隆起、抗管涌、抗倾覆验算）、支撑的选型及布置方式、围护结构内力及支撑内力计算、围护结构变形计算、围护结构配筋计算、主体结构内力。
在车站基坑支护结构设计、车站附属基坑结构支护结构设计中，主要工程地质条件、根据车站建设要求的初步设计以及支护结构的类型和尺寸、典型断面和基坑插入比相关数据已经在基本资料中给出，在此资料基础上对基坑进行稳定性验算和变形验算。
依据验算结果进行验证，变形与稳定性均达到设计规范要求。
根据支护结构和车站主体结构设计类型与尺寸，利用sap2000软件分别对不同工程施工阶段进行模拟验算。
对基坑开挖、回筑过程的计算，得到最大应力，进行钻孔灌注桩以及地下连续墙配筋。
对主体结构用使用阶段内力的模拟计算，得到各结构的弯矩。
配筋结束后进行裂缝控制验算等工作。
最后对结构的防水进行设计，完成宁波轨道交通一号线望春站结构设计。
【关键词】支护结构；主体结构；钻孔灌注桩；地下连续墙；内力计算；配筋计算前言 (5)一．工程概述 (6)1.1设计背景 (6)1.2工程概况 (7)1.3车站周边环境 (7)1.4工程地质及水文地质概况 (9)1.4.1各岩土层地层岩性 (9)1.4.2水文地质概况 (13)1.5车站建设规模确定 (14)二．设计依据与设计标准 (15)2.1设计依据 (15)2.2设计规范 (15)2.3设计原则与设计标准 (16)2.3.1主要设计原则 (16)2.3.2主要设计标准 (17)2.4设计思路 (18)三．车站主基坑支护结构设计 (19)3.1确定基坑的安全等级 (19)3.2确定主基坑的环境保护等级 (19)3.3断面选择 (20)3.4主体支护结构选型 (22)3.4.1围护结构选型 (22)3.4.2支撑结构选型 (24)3.5支撑竖向布置 (25)3.6支撑水平布置 (26)3.7围护插入比及地下连续墙厚度的初步拟定 (26)3.8基坑稳定性分析 (27)3.8.1整体稳定性验算 (27)3.8.2钻孔灌注桩抗倾覆稳定性验算 (27)3.8.3抗滑移稳定性验算 (33)3.8.4抗隆起稳定性验算 (33)3.8.5抗渗流稳定性验算 (36)3.8.6抗突涌稳定性验算 (37)3.9基坑开挖阶段围护结构内力计算 (37)3.9.1弹性地基梁法概述 (37)3.9.2计算参数 (39)3.9.3计算工况 (40)3.9.4围护结构工况计算流程 (41)3.10基坑开挖阶段轴力 (60)四主体结构设计 (60)4.1主体结构尺寸 (60)4.2主体结构设计荷载 (61)4.2.1 荷载参数设置 (61)4.2.2 荷载计算 (62)4.3 荷载组合 (62)4.4 主体结构施工阶段围护结构内力计算 (63)4.5 主体结构内力计算 (69)4.5.1 主体结构工况 (69)4.5.2主体结构内力计算 (70)4.5.3 变形与支撑构件轴力计算 (83)4.5.4 主体结构抗浮稳定性分析 (85)五．车站围护结构配筋 (87)5.1 工程材料 (87)5.2地下连续墙配筋计算 (87)5.3钻孔灌注桩配筋计算 (90)六．结语 (91)前言本次课程设计的主要内容是地铁车站设计，目的是掌握地铁车站设计流程和主要方法，锻炼并提高设计能力以及基本的科研工作能力。
沈阳地铁二号线明挖车站的结构设计

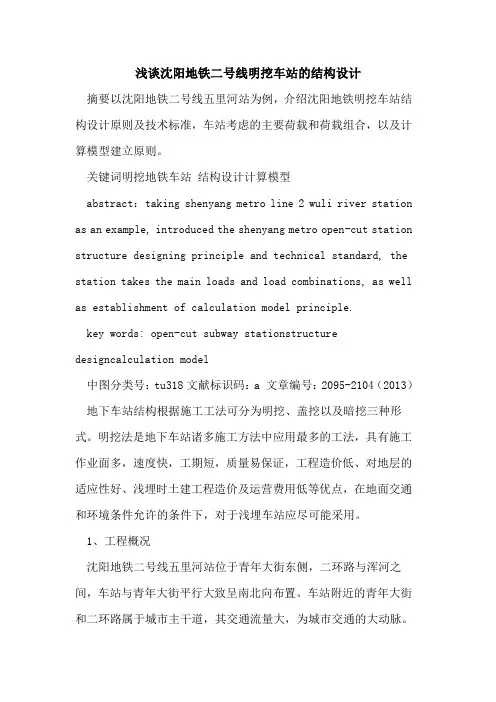

浅谈沈阳地铁二号线明挖车站的结构设计摘要以沈阳地铁二号线五里河站为例，介绍沈阳地铁明挖车站结构设计原则及技术标准，车站考虑的主要荷载和荷载组合，以及计算模型建立原则。

关键词明挖地铁车站结构设计计算模型abstract：taking shenyang metro line 2 wuli river station as an example, introduced the shenyang metro open-cut station structure designing principle and technical standard, the station takes the main loads and load combinations, as well as establishment of calculation model principle.key words: open-cut subway stationstructure designcalculation model中图分类号：tu318文献标识码：a 文章编号：2095-2104（2013）地下车站结构根据施工工法可分为明挖、盖挖以及暗挖三种形式。
明挖法是地下车站诸多施工方法中应用最多的工法，具有施工作业面多，速度快，工期短，质量易保证，工程造价低、对地层的适应性好、浅埋时土建工程造价及运营费用低等优点，在地面交通和环境条件允许的条件下，对于浅埋车站应尽可能采用。
1、工程概况沈阳地铁二号线五里河站位于青年大街东侧，二环路与浑河之间，车站与青年大街平行大致呈南北向布置。
车站附近的青年大街和二环路属于城市主干道，其交通流量大，为城市交通的大动脉。
车站站位现状为绿地。
五里河站为岛式站台车站，有效站台宽度12米，车站主体结构总长140.05米。
结构形式为三层双柱三跨箱型框架结构，结构顶板覆土厚度约4.0米，底板埋深约23.56～25.16米。
