碳纳米管相关知识
碳纳米管的性质与应用
碳纳米管的性质与应用碳纳米管是一种研究热点,同时也是一种具有广泛应用前景的纳米材料。
碳纳米管具有很多优异的性质,例如高度的机械强度、热导率、光学性质和电学性质等,这些性质使得碳纳米管在各领域中得到了广泛的关注和研究。
本文将从性质和应用两方面来探讨碳纳米管的特点。
一、碳纳米管的性质1. 机械性质碳纳米管具有非常高的机械强度,这是由于其形成时的晶格缺陷极少,且由碳原子构成的共价键是相当强的。
研究表明,碳纳米管的强度可以达到200GPa以上,因此在强度要求高的场合,例如航天航空领域、材料制造业及求医领域等等,碳纳米管都有广泛的应用。
2. 热学性质碳纳米管具有良好的热传导性质,由于它们的长度是大于直径的,因此导热主要沿着管轴方向,这种长程导热机制使得碳纳米管的热导率非常高,可以高达3000W/mK。
同时,其能够承受极高的温度,可以长期工作在1000℃以上的高温环境中,故在制造高精度、高稳定性元器件,以及制造高温传感器方面都有广泛应用。
3. 光学性质碳纳米管具有优良的光学性质,具有很高的吸收能力和强烈的荧光特性。
碳纳米管的宽带能使其吸收并辐射出不同波长的光,因此在生命科学、光电器件等领域得到广泛的应用。
4. 电学性质碳纳米管是一种非常具有潜力的电子材料,具有半导体和金属的特性。
这种双重的特性,使得碳纳米管可用于制造场效应晶体管、电化学电容器、电化学传感器等,同时,在信息技术、存储技术、生物医学等领域,碳纳米管也有着广泛的应用。
二、碳纳米管的应用1. 生物医学碳纳米管在生物医学中的应用非常广泛,主要包括药物传递、成像、生物分析及治疗等方面。
碳纳米管的生物相容性好,特异性高,可以将药物包载于碳纳米管表面,通过靶向技术将药物输送至受体细胞表面,从而达到治疗的目的。
此外,碳纳米管还能用于医学检测成像,如:磁共振成像、X射线成像、核酸检测等疾病诊断。
2. 能源材料由于碳纳米管的高热传导、高机械强度、高表面积和优质导体性质,使得碳纳米管可以用于电化学能源存储、传感及转换。
碳纳米管简介
加强基础研究和创新能力
深入研究结构与性能关系
进一步揭示碳纳米管的微观结构和性 能之间的关联,为新应用提供理论支 持。
探索新的合成方法
加强跨学科合作
与化学、物理、生物等学科进行交叉 合作,拓展碳纳米管的应用领域。
开展新合成方法的研究,实现碳纳米 管的绿色合成和可控合成。
建立产业联盟和创新平台
促进产学研合作
导电材料
碳纳米管具有优异的导电性能,可作为复合材料的导电填料,提高材料的导电性能。
半导体领域
晶体管
碳纳米管具有优异的半导体性能,可 用于制造高性能晶体管,提高集成电 路的性能和集成度。
传感器
碳纳米管具有较高的化学敏感性和光 电响应性,可用于制造高性能传感器 ,用于环境监测、生物医学等领域。
纳米电子领域
碳纳米管的应用领域
电池领域
电池电极材料
碳纳米管具有优异的导电性能和比表 面积,可作为高性能电池电极材料, 提高电池的能量密度和充放电效率。
电池隔膜材料
碳纳米管具有较高的机械强度和化学 稳定性,可用于制造高性能电池隔膜 ,提高电池的安全性和稳定性。
复合材料领域
增强材料
碳纳米管具有优异的力学性能和化学稳定性,可作为复合材料的增强剂,提高材料的强度和韧性。
化学反应性
碳纳米管具有较高的化学反应性,可以在高温下与多种氧化剂反应,也可以在催化剂的作 用下进行加氢反应。此外,碳纳米管还可以通过表面修饰改性来提高其化学反应性和相容 性。
表面基团
碳纳米管的表面可以含有多种基团,如羧基、羟基、羰基和环氧基等。这些基团的存在会 影响碳纳米管的化学反应性和相容性。
稳定性
碳纳米管简介
汇报人: 2023-12-15
碳纳米管概述
碳纳米管概述碳纳米管概述1、碳纳米管的结构1991年日本NEC公司基础研究实验室的电子显微镜专家Iijima[22]在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时,意外发现了由管状的同轴纳米管组成的碳分子,这就是现在被称作的“Carbon Nanotubes”,即碳纳米管(CNTs),又名巴基管碳.纳米管是一种具有特殊结构(径向尺寸为纳米量级,轴向尺寸可达微米量级)的一维量子材料,具有典型的层状中空结构特征,一般管的两端有端帽封口.碳纳米管的管身是准圆管结构,由六边型碳环结构单元组成,端帽部分为含五边形和六边形的碳环组成的多边形结构[23].碳纳米管可以只有一层也可以有多层,分别称为单层碳纳米管和多层碳纳米管.由于其独特的结构,碳纳米管的研究具有重大的理论意义和潜在的应用价值,如:其独特的结构是理想的一维模型材料;巨大的长径比使其有望用作坚韧的碳纤维,其强度为钢的100倍,重量则只有钢的1/6;同时它还有望用作为分子导线,纳米半导体材料,催化剂载体,分子吸收剂和近场发射材料等.科学家们还预测碳纳米管将成为21世纪最有前途的纳米材料,以碳纳米管为材料的显示器将是很薄的,可以像招贴画那样挂在墙上.碳纳米管依其结构特征可以分为三种类型:扶手椅型纳米管,锯齿型纳米管和手性纳米管.按照是否含有管壁缺陷可以分为:完善碳纳米管和含缺陷碳纳米管.按照外形的均匀性和整体形态,可分为:直管型,碳纳米管束,Y型等.2、碳纳米管的性能由于碳纳米管中碳原子采取SP2杂化,相比SP3杂化,SP2杂化中S轨道成分比较大,使碳纳米管具有高模量和高强度.碳纳米管具有良好的力学性能,CNTs抗拉强度达到50~200GPa,是钢的100倍,密度却只有钢的1/6,至少比常规石墨纤维高一个数量级;它的弹性模量可达1TPa,与金刚石的弹性模量相当,约为钢的5倍.对于具有理想结构的单层壁的碳纳米管,其抗拉强度约800GPa.碳纳米管的结构虽然与高分子材料的结构相似,但其结构却比高分子材料稳定得多.碳纳米管是目前可制备出的具有最高比强度的材料.若以其他工程材料为基体与碳纳米管制成复合材料,可使复合材料表现出良好的强度、弹性、抗疲劳性及各向同性,给复合材料的性能带来极大的改善.碳纳米管上碳原子的P电子形成大范围的离域π键,由于共轭效应显著,碳纳米管具有一些特殊的电学性质.碳纳米管具有良好的导电性能,由于碳纳米管的结构与石墨的片层结构相同,所以具有很好的电学性能.理论预测其导电性能取决于其管径和管壁的螺旋角.当CNTs的管径大于6nm时,导电性能下降;当管径小于6nm时,CNTs可以被看成具有良好导电性能的一维量子导线.有报道说Huang通过计算认为直径为0.7nm的碳纳米管具有超导性,尽管其超导转变温度只有1.5×10-4K,但是预示着碳纳米管在超导领域的应用前景[24].碳纳米管具有良好的传热性能,CNTs具有非常大的长径比,因而其沿着长度方向的热交换性能很高,相对的其垂直方向的热交换性能较低,通过合适的取向,碳纳米管可以合成高各向异性的热传导材料.另外,碳纳米管有着较高的热导率,只要在复合材料中掺杂微量的碳纳米管,该复合材料的热导率将会可能得到很大的改善.3、碳纳米管的改性方法尽管碳纳米管有其优异的综合性能,但是因为碳纳米管具有较大的比表面积及表面自由能,管与管之间易团聚形成带有若干弱连接界面且尺寸较大的团聚体,从而在有机溶剂中的分散性较差,这些缺点限制了它的进一步广泛应用.特别是对于聚合物/碳纳米管复合材料而言,这些团聚体很难被分散开,容易形成应力集中点,从而导致材料的性能下降.同时碳纳米管与大多数聚合物相比,亲和性比较差,而且界面结合较弱.为了解决这些问题,我们必须对碳纳米管进行改性.改性的主要目的是降低它的表面能,提高它与有机相的亲和力.目前碳纳米管改性的方法通常分为两大类:一类是共价键改性,另一类是非共价键改性.本课题中共价键合CNT修饰一般是在CNT表面进行ATRP、NMP、RAFT及离子聚合等活性聚合、自由基聚合或化学改性以获得聚合物共价修饰的碳纳米管.非共价修饰CNT则主要基于聚合物和CNT间的三种不同相互作用方法展开研究:π-π作用,静电作用,物理包覆.聚合物修饰不仅改善了碳纳米管的分散性能,还赋予碳纳米管新的性能.3.1 碳纳米管表面共价键改性碳纳米管表面的共价功能化修饰的其中一种方法是对其侧壁进行氟化研究.被功能化的碳纳米管表面的氟原子可以通过亲核取代反应被取代,开辟了一条将不同的官能团引入到碳纳米管两端和表面的新路径.在碳纳米管修饰过程中的另一个突破性的发现就是浓酸氧化法,其方法是利用超声条件,在一定量浓度硝酸和硫酸的混合溶液中,使碳纳米管上修饰了羧基.这样剧烈的条件可以使碳纳米管的顶端以及管壁氧化开环,伴随着开环过程的发生,最终所得碳纳米管产物长度在100到300nm范围,管壁和顶端都修饰了一定密度的官能团,其中主要以羧基为主.在稍微弱一点的酸性环境中,比如在稀硝酸中回流,可以减少碳纳米管的断裂,开环主要发生在具有缺陷的位置,修饰后的碳纳米管依旧保持原有的电学和机械性质.对碳纳米管进行共价修饰通常可以利用碳纳米管表面的羧基.3.2 碳纳米管表面非共价改性碳纳米管管壁由SP2碳原子构成,具有高度离域的π电子体系,这些二电子可以与含有π电子的其他化合物通过π-π键作用来形成功能化的碳纳米管,同时疏水部分的相互作用及超分子包合作用也是非共价功能化的主要机理.通常碳纳米管的物理改性是在超声作用下,表面活性剂或聚合物等分子的疏水部分与疏水的管壁相互作用,而亲水部分与水等极性溶剂相互作用,从而阻止了碳纳米管在溶剂中的团聚.非共价功能化碳纳米管有其独特的优点:①不损伤碳纳米管的π电子体系;②有望将碳纳米管组装成有序网络.3.2.1 表面活性剂法在两性分子表面活性剂存在的条件下,可以制备出水溶性的碳纳米管.表面活性剂的憎水基团会在碳纳米管表面按一定的方向排列,而极性亲水性基团会在碳纳米管外表面与溶剂分子相互作用.M.F.Islam等发现通过十二烷基苯磺酸钠(NADDBS)、辛基苯磺酸钠(NAOBS)、苯甲酸钠(NABBS)、十二烷基硫酸钠(SDS)等表面活性剂物理吸附作用可以制备出水溶性碳纳米管.而且发现苯环和碳纳米管间的π-π配位作用可以增加表面活性剂在碳纳米管中的物理吸附能力;当端基相同时,烷基链较长的表面活性剂具有更好的吸附能力.范凌云等采用阴离子改性剂十二烷基苯磺酸钠、十二烷基硫酸钠在乙醇溶液中对碳纳米管表面进行改性处理,考察了不同表面改性剂对.PMMA/MWCNTs复合材料电性能的影响.研究发现经表面改性处理后的MWCNTs团聚体有了较大的改善,改性后的MWCNTs在复合材料中分散比较均匀,较大地改善了聚合物的电性能.3.2.2 聚合物包裹法通过π键作用,许多大分子质量的高聚物分子链能够缠绕、包覆碳纳米管表面,降低碳纳米管的范德华力,从而增加碳纳米管在溶剂中的溶解度.Curran等[25]测量了通过π-π相互作用的PmPv-MWCNTs复合材料的发光和光致导电性质.结果表明,其导电性较碳纳米管高8-10个数量级,并能提高发光二极管在空气中的稳定性.Connel等[26]通过非共价连接聚乙烯毗咯烷酮(PVP)和聚苯乙烯磺酸盐(PSS)于SWCNT上,实现了线型聚合物功能化,使其可溶于水.这类聚合物可紧密均匀的缠绕在SWCNT侧壁.实验证明,这种功能化的热力学推动力在于聚合物破坏了碳纳米管的疏水界面,消除了SWCNT集合体中管与管间的作用,通过改变溶剂系统还可以实现去功能化操作.因此线型聚合物的SWCNT 功能化方法可用于它的纯化分散,并可把SWCNT引入生物等相关体系.Star等制备了聚间苯亚乙烯衍生物,并用其对SWCNT进行非共价功能化修饰,然后用紫外-可见光(UV-Vis)、核磁(NMR)进行了表征,UV-Vis谱图表明,PmPv己经缠绕在碳纳米管表面,NMR谱图的共振位置也更加明确地解释了功能化的结合位置.他们进一步用原子力显微镜(AFM)对单根功能化SWCNT束进行了光电导及双光子荧光实验,结果表面,PmPV衍生物与碳纳米管表面之间接触紧密,功能化产物是聚合物缠绕的SWCNT束,而不是聚合物包覆的单根SWCNT后聚集成的束.3.2.3 双亲性聚合物改性碳纳米管两亲性聚合物是指在一个大分子中同时含有亲水基团和疏水基团的聚合物.两亲性聚合物具有独特的性能,如pH温度响应,自组装特性等,因此在众多领域具有潜在的应用前景.利用两亲性共聚物的自组装特性,将其与碳纳米管(CNT)结合,可赋予碳纳米管更加优异的性能.这些材料将在信息、生物医学、催化等领域得到重要应用.4、碳纳米管研究现状及发展前景谢续明等[27]利用苯乙烯类聚合物对分散碳纳米管进行了研究,如果以响应性聚合物修饰CNT则可以赋予CNT特定功和响应性.通常聚合物分散碳纳米管都在有机溶剂体系进行,溶剂的挥发性对人有伤害,且分散CNT长期稳定性欠佳.Hudson等[28]人制备了水溶性的碳纳米管,使得碳纳米管在水中分散稳定性得到明显提高.美国明尼苏达大学的Kang 和Taton等人[29]尝试在水溶液中设计新的方法分散CNT,用双亲性嵌段大分子PSt-b-PAA组装胶束来稳定碳纳米管,随后在胶束稳定的CNT溶液中加入交联剂使胶束发生交联进一步稳定CNT.这些研究解决了CNT 在水相的分散稳定问题,但在CNT外围富集的水溶性聚合物链使其电性能下降[30-31],影响其进一步的应用;而嵌段共聚物规模化制备较困难,外加交联剂使得体系复杂化.碳纳米管具有两个优异的电学性能即场发射性质和二重电性质.由于碳纳米管顶端可以做得极为尖锐,因此可以在比其它材料更低的激发电场作用下发射电子,并且由于强的碳碳结合键使碳纳米管可以长时间工作而不损坏,具有极好的场致电子发射性能,这一性能可用于制作平面显示装置使之更薄、更省电来取代笨重和低效的电视和计算机显示器,碳纳米管的优异场发射性能还可使其应用于微波放大器真空电源开关和制版技术上,单层碳纳米管还可以用作传感器.当半导体性的单层碳纳米管暴露于含有NO2或NH3的气氛中时其导电性会发生急剧变化,通过这种效应可以探测这些气体在某些环境中的含量,这种传感器的灵敏度要远远高于现有室温下的探测器.总之,碳纳米管在电子材料领域有广阔的应用前景.。
碳纳米管的应用领域
碳纳米管的应用领域
碳纳米管是一种由碳原子构成的管状结构材料,具有优异的物理、化学和机械性能,因此在多个领域都有广泛的应用。
以下是一些碳纳米管的主要应用领域:1. 电子学:碳纳米管具有出色的导电性和导热性,因此被广泛用于制造电子元件,如晶体管、传感器和电池等。
2. 能源:碳纳米管可以作为高效的催化剂,用于燃料电池和太阳能电池等能源转换装置中。
3. 材料科学:碳纳米管可以作为增强材料,添加到塑料、橡胶、陶瓷等材料中,以提高其强度、韧性和耐磨性。
4. 生物医学:碳纳米管可以作为药物载体和生物传感器,用于药物传递和生物分子检测等领域。
5. 环境科学:碳纳米管可以用于水处理和空气净化等领域,因为它具有优异的吸附性能,可以去除水中的有害物质和空气中的污染物。
总之,碳纳米管具有广泛的应用前景,它的出现为许多领域带来了新的机遇和挑战。
碳纳米管

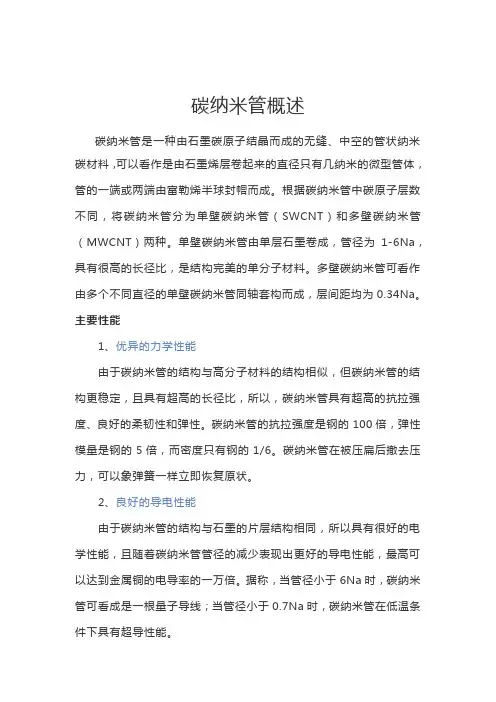

碳纳米管概述碳纳米管是一种由石墨碳原子结晶而成的无缝、中空的管状纳米碳材料,可以看作是由石墨烯层卷起来的直径只有几纳米的微型管体,管的一端或两端由富勒烯半球封帽而成。
根据碳纳米管中碳原子层数不同,将碳纳米管分为单壁碳纳米管(SWCNT)和多壁碳纳米管(MWCNT)两种。
单壁碳纳米管由单层石墨卷成,管径为1-6Na,具有很高的长径比,是结构完美的单分子材料。
多壁碳纳米管可看作由多个不同直径的单壁碳纳米管同轴套构而成,层间距均为0.34Na。
主要性能1、优异的力学性能由于碳纳米管的结构与高分子材料的结构相似,但碳纳米管的结构更稳定,且具有超高的长径比,所以,碳纳米管具有超高的抗拉强度、良好的柔韧性和弹性。
碳纳米管的抗拉强度是钢的100倍,弹性模量是钢的5倍,而密度只有钢的1/6。
碳纳米管在被压扁后撤去压力,可以象弹簧一样立即恢复原状。
2、良好的导电性能由于碳纳米管的结构与石墨的片层结构相同,所以具有很好的电学性能,且随着碳纳米管管径的减少表现出更好的导电性能,最高可以达到金属铜的电导率的一万倍。
据称,当管径小于6Na时,碳纳米管可看成是一根量子导线;当管径小于0.7Na时,碳纳米管在低温条件下具有超导性能。
3、良好的传热性能由于碳纳米管具有超高的长径比,沿其长度方向具有很高的热交换性能,而沿其径向方向热交换性能较低,所以,利用碳纳米管可以合成各向异性的热传导材料。
此外,碳纳米管具有较高的热导率,只要在其它材料中掺入少量碳纳米管,就可以大大提高复合材料的热导率。
4、优异的光学性能碳纳米管具有光学偏振性、光学各向异性、电致发光性及对红外辐射异常敏感等性能。
5、良好的电磁性能碳纳米管的尖端具有纳米尺度的曲率, 在相对较低的电压下就能够发射大量的电子, 呈现出良好的场致发射特性。
6、其它性能碳纳米管还具有熔点高(据称是已知材料中熔点最高的)、吸附能力强、催化催催化性能、宽带微波吸收能力强等性能主要应用1、用于制备碳纳米合成材料,如高强度复合材料、导电塑料、电磁干扰屏蔽材料、隐形材料、暗室吸波材料等。
碳纳米管的工作原理
碳纳米管的工作原理碳纳米管作为一种具有材料学和纳米科技领域重要应用前景的纳米材料,其独特的结构和优异的性能引起了广泛的关注和研究。
本文将介绍碳纳米管的工作原理,包括结构形貌、电子结构及其在电子学、能源和材料等领域的应用。
一、碳纳米管的结构形貌碳纳米管是由碳原子按照特定方式排列而形成的一种纳米材料。
其结构可分为单壁碳纳米管(Single-walled carbon nanotubes, SWCNTs)和多壁碳纳米管(Multi-walled carbon nanotubes, MWCNTs)两种。
单壁碳纳米管由一个层状的碳原子构成,形成一个中空的圆筒状结构;而多壁碳纳米管则是由多个套在一起的单壁碳纳米管形成。
碳纳米管的直径可在纳米尺度下,长度则可从纳米到微米不等。
二、碳纳米管的电子结构碳纳米管的电子结构由它特殊的晶格结构所决定。
SWCNTs的电子结构可以分为金属型和半导体型。
金属型SWCNTs具有导电性能,其带电子结构中存在不同对于带底和带顶的π键态。
而半导体型SWCNTs则具有带隙,在带电子结构中存在占据和未占据的π键态之间的能隙。
MWCNTs的电子结构则比SWCNTs复杂,由于多层的存在,形成了更多的能带结构。
三、碳纳米管在电子学中的应用由于碳纳米管具有良好的电导性和导热性能,使得它在电子学领域具有广泛的应用潜力。
碳纳米管可以作为电子器件的导线或晶体管的栅极,实现电流的快速传输和控制。
其极小的尺寸和高度延展性也使得碳纳米管可以用于构建高密度的集成电路,并在纳米尺度上实现电子元件的微缩和高性能的实现。
四、碳纳米管在能源领域的应用碳纳米管在能源领域的应用主要集中在电池、超级电容器和燃料电池等方面。
碳纳米管具有高比表面积和优异的导电性能,这使得它在电化学能量转换和储存中具有重要的作用。
碳纳米管可以用作电极材料,提高电池和超级电容器的性能,并且可以提高储能密度和充放电速度。
五、碳纳米管在材料领域的应用碳纳米管以其高强度、高刚性和轻质的性质在材料领域有着广泛的应用前景。
碳纳米管的应用及原理
碳纳米管的应用及原理1. 碳纳米管的定义和结构•碳纳米管是由碳原子构成的纳米材料,具有管状结构。
•碳纳米管可以分为单壁碳纳米管和多壁碳纳米管两种结构。
•单壁碳纳米管由一个或数个层的碳原子螺旋而成,多壁碳纳米管则是由多个同心管层构成。
2. 碳纳米管的制备方法•弧放电法:通过在高温下对碳材料进行电弧放电,产生碳纳米管。
•化学气相沉积法:通过气相反应,在催化剂的作用下生成碳纳米管。
•化学气相氧化法:通过将碳材料在气相氧化条件下进行氧化,生成碳纳米管。
3. 碳纳米管的应用领域3.1 电子器件•碳纳米管作为晶体管的替代材料,用于制造更小、更快的电子器件。
•碳纳米管晶体管具有优异的导电性能和较小的尺寸,可用于构建高密度的集成电路。
3.2 能源存储•碳纳米管可以用作电容器的电极材料,具有高比表面积和良好的电导性能,可用于高性能超级电容器和锂离子电池。
3.3 复合材料•碳纳米管可以与其他材料复合,形成高强度、高导热性能的复合材料。
•碳纳米管复合材料被广泛应用于航空航天、汽车制造和建筑材料等领域。
3.4 生物医学•碳纳米管可以用作药物传递系统,通过改变表面性质和结构,实现对药物的控制释放。
•碳纳米管还可以用于组织工程和生物传感器等生物医学应用。
4. 碳纳米管的原理•碳纳米管的特殊性质与其结构密切相关,具体原理如下: ### 4.1 共价键结构•碳纳米管由碳原子共价键构成,共价键的特性决定了碳纳米管的稳定性和强度。
### 4.2 π-电子共轭结构•碳纳米管的π-电子共轭结构使其具有导电性能,可用于电子器件和能源存储。
### 4.3 杂质掺杂•在碳纳米管中引入不同的杂质,可以改变其导电性能、光学性质和化学性质,拓展了其应用领域。
5. 总结•碳纳米管作为一种重要的纳米材料,具有广泛的应用前景。
•通过不同的制备方法和控制条件,可以得到具有不同结构和性质的碳纳米管。
•碳纳米管的应用领域包括电子器件、能源存储、复合材料和生物医学等。
归纳并总结碳纳米管的特性
归纳并总结碳纳米管的特性碳纳米管是一种由碳原子构成的纳米级管状结构材料,具有独特的物理、化学和电学特性。
它们在纳米科技领域具有广泛的应用前景。
本文将归纳并总结碳纳米管的特性,以便更好地理解和利用这一材料。
1. 结构特性碳纳米管的基本结构由碳原子以六角形排列形成,呈现出类似于由一个或多个碳层卷曲而成的管状形态。
碳纳米管可以分为单壁碳纳米管(SWCNTs)和多壁碳纳米管(MWCNTs)两种类型。
单壁碳纳米管由单层碳原子构成,而多壁碳纳米管则包含多个同心管状结构。
2. 尺寸特性碳纳米管的直径通常在1纳米至100纳米之间,长度可以从几十纳米到数微米不等。
其长度和直径比例的不同决定了碳纳米管的形态,如长棒状、管状或扁平形状。
3. 机械特性碳纳米管具有出色的力学性能,其强度和刚度是其他材料无法比拟的。
研究表明,碳纳米管的弹性模量和拉伸强度分别可以达到1000 GPa和100 GPa以上。
此外,碳纳米管还具有极高的柔韧性和耐久性。
4. 热学特性碳纳米管的热导率非常高,比钻石和铜等传统材料还要高。
这是由于碳纳米管的晶格结构和电子结构的特殊性质所决定的。
同时,碳纳米管还表现出优异的热稳定性和低热膨胀系数,使其在微电子器件的散热和封装方面具有广泛的应用潜力。
5. 电学特性碳纳米管是一种半导体材料,具有优良的电学性能。
SWCNT的导电性可分为金属和半导体两种类型,而MWCNT通常是半导体性质。
此外,碳纳米管还表现出高载流子迁移率、低电子散射率等优异特性,这使得其在纳米电子学领域具有重要的应用前景。
6. 光学特性由于碳纳米管具有一维结构和特殊的色散关系,使得其显示出独特的光学性质。
碳纳米管对可见光和红外光有很强的吸收和发射能力,具有广泛的应用潜力,如太阳能电池、光电器件和传感器等。
7. 化学特性碳纳米管具有高度的化学稳定性,能耐受高温、强酸和强碱等条件。
这使得碳纳米管可以在各种工业和科学领域中得到应用,如催化剂、储氢材料、吸附剂和纳米复合材料等。
碳纳米管 用途
碳纳米管用途
碳纳米管是一种纳米级的碳材料,具有许多独特的物理和化学性质,因此在许多领域有着广泛的应用。
以下是一些碳纳米管的常见用途:1. 纳米电子学:碳纳米管可以用作高性能的纳米电子器件的构建材料,例如晶体管、场效应晶体管、透明导电薄膜等。
2. 纳米材料增强:碳纳米管可以增强金属、聚合物等材料的力学性能,使其具有更高的强度和刚度。
这种增强效果使其在航空航天、汽车、建筑等领域有广泛应用。
3. 电池和超级电容器:碳纳米管可以用作电极材料,用于制造高能量密度和高功率密度的电池和超级电容器。
4. 催化剂载体:由于碳纳米管具有大比表面积和优良的导电性,因此可以用作催化剂的载体,用于催化反应中的催化剂固定和增加反应速率。
5. 生物医学应用:碳纳米管具有良好的生物相容性和荧光性能,可以用于生物成像、药物传递、组织工程等生物医学应用。
6. 传感器:碳纳米管可以用于制造高灵敏度的传感器,例如气体传感器、生物传感器等。
7. 纳米电缆:由于碳纳米管具有优秀的电导性能,可以用作纳米尺度的电缆,用于电子器件的互连。
总体而言,碳纳米管的应用潜力非常广泛,涵盖了电子学、材料科学、能源、生物医学等多个领域。
随着技术的进一步发展,碳纳米管的应用前景将不断拓展。
碳纳米管的结构与性质研究
碳纳米管的结构与性质研究碳纳米管是一种非常有趣和有潜力的纳米材料,近年来吸引了众多科学家和研究者的兴趣。
其独特的结构和特性使其在许多领域具有广泛的应用前景。
本文将介绍碳纳米管的结构和性质,并探讨其在纳米科学和技术中的应用。
1. 碳纳米管的结构碳纳米管是由碳原子组成的中空圆柱体结构,其类似于通过将石墨层卷成圆筒形形成的。
它们主要有两种类型:单壁碳纳米管(SWCNTs)和多壁碳纳米管(MWCNTs)。
单壁碳纳米管是由一个碳原子层卷曲而成的,具有较高的长度-直径比。
单壁碳纳米管可以被分为金属和半导体两类,其金属性质与石墨类似,而半导体性质与硅类似。
这些性质使得单壁碳纳米管在电子学和光电子学等领域有着广阔的应用空间。
多壁碳纳米管由几个碳壳层组成,形成同心圆管状。
不同层之间的壳层之间通常通过香草壳式堆垛方式排列。
多壁碳纳米管的结构使其比单壁碳纳米管更加稳定,并且能够承受更大的应力。
它们在机械强度和导电性等方面具有优势,因此在纳米复合材料和能源存储等领域具有广泛的应用。
2. 碳纳米管的性质碳纳米管具有许多独特的物理和化学性质,这些性质赋予了它们广泛的应用前景。
首先,碳纳米管具有良好的导电性。
由于其特殊的结构,电子在碳纳米管中可以自由移动,使其成为优秀的导电材料。
这一性质使得碳纳米管在电子器件制造和导电涂层等领域具有重要的应用。
其次,碳纳米管具有优异的机械性能。
单壁碳纳米管的弹性模量可以达到1 TPa,而强度可以达到100 Gpa。
这使得碳纳米管在纳米复合材料和纳米传感器等领域具有重要的应用潜力。
此外,碳纳米管还具有优异的热导性和光学性质。
由于碳纳米管结构的独特性,它们可以具有较高的热导率和较宽的吸收光谱范围。
这些性质在纳米电子学、热管理和光电器件中具有广泛的应用。
3. 碳纳米管的应用碳纳米管由于其独特的结构和性质,已经在各种领域得到了广泛的应用。
在电子学领域,碳纳米管被用作高性能晶体管和柔性电子器件的材料。
碳纳米管材料的用途
碳纳米管材料的用途碳纳米管(CarbonNanotubes,CNTs)是由碳原子构成的纳米级管状结构材料,具有独特的物理和化学性质,因此在许多领域中被广泛应用。
本文将从电子学、材料科学、生物医学等方面介绍碳纳米管的用途。
一、电子学碳纳米管是一种优秀的电子材料,具有优异的电导率、热导率和机械强度。
由于其微小的尺寸和高导电性,碳纳米管被用作纳米电子学器件的组件,例如场效应晶体管、单电子晶体管、透明导电电极等。
其中,单壁碳纳米管(Single-Walled Carbon Nanotubes, SWCNTs)在电子学领域中表现出了极佳的性能,可以作为晶体管的理想替代品。
此外,由于碳纳米管的尺寸比传统的晶体管小得多,因此可以制造出更小、更高密度的电子元件,这对于集成电路的发展具有重要意义。
二、材料科学碳纳米管的高机械强度和抗拉性能使其成为理想的增强剂。
将碳纳米管与聚合物、金属和陶瓷等材料复合可以获得更高的强度和硬度。
同时,碳纳米管还可以用于制备高性能复合材料,例如碳纳米管增强的聚合物、金属基复合材料、陶瓷基复合材料等。
这些复合材料在航空航天、汽车工业、建筑业等领域中有广泛的应用。
三、生物医学碳纳米管在生物医学领域中也有重要的应用。
首先,碳纳米管可以用于生物成像,例如通过将碳纳米管表面修饰成与靶标分子特异性结合的生物分子,可以实现对细胞、组织和器官的高分辨率成像。
其次,碳纳米管还可以用于药物传递。
通过将药物包裹在碳纳米管内,可以提高药物的生物利用度和靶向性,从而实现更有效的治疗。
此外,碳纳米管还可以用于组织修复和再生。
将碳纳米管与生物材料复合可以促进细胞的黏附和增殖,从而促进组织的修复和再生。
四、其他领域除了电子学、材料科学和生物医学领域,碳纳米管还可以应用于许多其他领域。
例如,碳纳米管可以用于环境污染治理。
通过将碳纳米管与其他材料复合,可以制备出具有高效吸附和催化降解能力的复合材料,从而实现对污染物的治理。
碳纳米管
结构特征
结构特征
碳纳米管
碳纳米管中碳原子以sp2杂化为主,同时六角型网格结构存在一定程度的弯曲,形成空间拓扑结构,其中可 形成一定的sp3杂化键,即形成的化学键同时具有sp2和sp3混合杂化状态,而这些p轨道彼此交叠在碳纳米管石墨 烯片层外形成高度离域化的大π键,碳纳米管外表面的大π键是碳纳米管与一些具有共轭性能的大分子以非共价 键复合的化学基础。
常用矢量Ch表示碳纳米管上原子排列的方向,其中Ch=na1+ma2,记为(n,m)。a1和a2分别表示两个基矢。 (n,m)与碳纳米管的导电性能密切相关。对于一个给定(n,m)的纳米管,如果有2n+m=3q(q为整数),则这 个方向上表现出金属性,是良好的导体,否则表现为半导体。对于n=m的方向,碳纳米管表现出良好的导电性, 电导率通常可达铜的1万倍。
其他
碳纳米管还具有光学等其他良好的性能。
制备
01
电弧放电法
02
激光烧蚀法
03
固相热解法
04Байду номын сангаас
离子或激光 溅射法
06
催化裂解法
05
聚合反应合 成
电弧放电法
碳纳米管制备电弧放电法是生产碳纳米管的主要方法。1991年日本物理学家饭岛澄男就是从电弧放电法生产 的碳纤维中首次发现碳纳米管的。电弧放电法的具体过程是:将石墨电极置于充满氦气或氩气的反应容器中,在 两极之间激发出电弧,此时温度可以达到4000度左右。在这种条件下,石墨会蒸发,生成的产物有富勒烯 (C60)、无定型碳和单壁或多壁的碳纳米管。通过控制催化剂和容器中的氢气含量,可以调节几种产物的相对 产量。使用这一方法制备碳纳米管技术上比较简单,但是生成的碳纳米管与C60等产物混杂在一起,很难得到纯 度较高的碳纳米管,并且得到的往往都是多层碳纳米管,而实际研究中人们往往需要的是单层的碳纳米管。此外 该方法反应消耗能量太大。有些研究人员发现,如果采用熔融的氯化锂作为阳极,可以有效地降低反应中消耗的 能量,产物纯化也比较容易。
碳材料工艺学第七讲碳纳米管
2021年北师大版二年级数学下册一单元试卷附参考答案班级:姓名:分数:考试时间:90分钟题序一二三四五六七总分得分一、填空题。
(20分)1、下图中一共有(____)条线段。
2、要买下图的物品一共需要________。
3、量比较长的物体,可以用(__)作单位;量比较短的物体,可以用(__)作单位。
4、有______个锐角,______个直角,______个钝角,一共有_____个角。
5、在数位顺序表中,从右边起第三位是(_____)位,第五位是(_____)位。
6、由5个千、8个百和2个一组成的数是(__________)7、算盘里,一个上珠表示(_______),一个下珠表示(________)。
8、填上合适的长度单位“厘米”或“米”。
一块橡皮长4(__________)一张桌子高60(__________)一棵大树高8(__________)一座桥长30 (___________)9、1米=(____)厘米200厘米=(____)米7厘米+6厘米=(____)厘米42米-20米=(____)米10、最大的三位数是(_______),比它大1的数是(_______)。
二、我会选(把正确答案前面的序号填在()里)(10分)1、下面哪两个数相加得1000?()A.536和361 B.649和341 C.792和2082、张阿姨水果店买了一个火龙果13元,一把香蕉29元,张阿姨付给售货员100元,这两种水果一共()元。
A.58 B.16 C.423、下图中,分针从12转到图中位置,经历过的时间是()。
A.40分钟B.24分钟C.8分钟4、一瓶面酱连瓶重1千克,面酱净重900克,瓶重( )。
A.100克 B.100千克 C.1克5、把20-15=5、 5×6=30这两个算式合并成一个综合算式正确的是()。
A.20-15×6 B.5×6-20 C.(20-15)×6三、判断题:对的在()里画“√”,错的画“×”。
碳纳米管一维狄拉克材料-概述说明以及解释
碳纳米管一维狄拉克材料-概述说明以及解释1.引言1.1 概述概述碳纳米管(Carbon Nanotubes,简称CNTs)是一种具有特殊结构和优异性能的纳米材料,被广泛认为是材料科学领域的研究热点之一。
碳纳米管由碳原子以一定的方式排列而成,形成了空心的管状结构。
其独特的一维结构使其具有许多特殊的物理性质和潜在的应用价值。
在过去几十年中,碳纳米管引起了广泛的关注和研究。
由于其高强度、高导电性和高导热性等优异性能,碳纳米管在材料科学、纳米科技、电子学等领域具有广泛的应用前景。
同时,碳纳米管还具有独特的光学性质和化学反应活性,使其在光电子学和催化剂等领域显示出巨大的潜力。
本文将重点介绍碳纳米管作为一维狄拉克材料的相关内容。
所谓狄拉克材料指的是具有狄拉克费米子(Dirac Fermions)特性的材料。
狄拉克费米子是一种具有质量零点能态的粒子,其行为类似于相对论中的狄拉克粒子。
碳纳米管的特殊结构和电子结构使其具备了类似狄拉克费米子的行为,因此被认为是一维狄拉克材料的代表。
文章的内容将包括碳纳米管的基本概念、制备方法和物理性质等方面。
同时,还将探讨碳纳米管作为一维狄拉克材料的意义,以及在科学研究和应用领域的前景。
此外,本文还将涉及碳纳米管研究所面临的挑战以及未来的发展方向。
通过对碳纳米管一维狄拉克材料的深入研究,我们可以更好地理解其独特的电子行为和物理性质,并且为其在纳米电子学、能源存储、生物传感等领域的应用提供基础。
同时,对于研究者而言,也能够促进对一维狄拉克材料的认识和理解,为材料科学的发展做出贡献。
尽管碳纳米管研究面临一些挑战和困难,但相信在不久的将来,通过持续的努力和研究,碳纳米管作为一维狄拉克材料的应用前景将会得到进一步的拓展和发展。
1.2 文章结构文章结构部分的内容:本文按照以下结构进行撰写和组织。
第一部分为引言,旨在介绍碳纳米管一维狄拉克材料的研究背景、意义和目的。
引言分为三个小节,分别是概述、文章结构和目的。
碳纳米管的性质及应用
碳纳米管的性质及应用
碳纳米管是一种纳米级别的碳材料,由一个或多个由碳原子组成的空心管柱构成。
它具有许多独特的特性,如高比表面积、高机械强度、优异的导电性和热导性、化学稳定性等。
因此,碳纳米管在许多领域都有广泛的应用。
首先,碳纳米管在电子学和纳米电子学领域有着巨大的潜力。
由于碳纳米管具有独特的导电性质,因此可以用于电子元件的制造。
碳纳米管场效应晶体管是一个典型的应用,它由碳纳米管作为电子通道和栅极的构件组成。
此外,碳纳米管也可以用作电极材料或电子电导线。
其次,碳纳米管在化学和生物领域也有广泛的应用。
碳纳米管的化学稳定性和高比表面积使它们成为优秀的催化剂和吸附剂。
此外,碳纳米管具有良好的生物兼容性和穿透性,可以用于生物探测、药物传递和组织工程等应用。
例如,碳纳米管可以用作药物导入的载体,抗癌药物可以被包裹在碳纳米管中,以提高生物利用度和有效性。
另外,碳纳米管还可以应用于能量储存和转换领域。
由于其高比表面积和高电导率,碳纳米管可以用作超级电容器和锂离子电池的电极材料。
此外,碳纳米管还可以用作太阳能电池的透明电极或催化剂。
综上所述,碳纳米管具有广泛的应用前景,包括电子学、纳米电子学、化学和生物领域以及能量储存和转换领域等。
因此,碳纳米管在未来的研究和应用中具有
重要的地位。
碳纳米管介绍
此法特点:操作简单, 工艺参数更易控制,生长温度相对较低,成本低,产量大,可规模化生产。但由于其制备的碳纳米管含有许多杂质,且碳纳米管缠绕成微米级大团,需要进一步纯化和分散处理。
二.碳纳米管材料的性能
热学性能
碳纳米管具有良好的传热性能,由于是一维材料,其在径向上的导热性能优越,我们甚至可以在复合材料中掺杂微量的碳纳米管 ,使得复合材料的热导率得到很大的改善。
碳纳米管材料的性能
储氢性能
碳纳米管具有比较大的表面积,且具有大量的微孔,其储氢量远远大于传统材料的储氢量,因此被认为是良好的存储材料。
激光蒸发法是一种简单有效的制备碳纳米管的新方法。与电弧法相比,前者用电弧放电的方式产生高温,后者则用激光蒸发产生高温。得到的碳纳米管的形态与电弧法得到的相似,但碳纳米管质量更高,并无无定形碳出现。这种方法易于连续生产,但制备出的碳纳米管的纯度低,易缠结,且需要昂贵的激光器,耗费大。
3.化学气相沉积法(CVD)
碳纳米管对红外和电磁波有隐身作用:一方面由于纳米微粒尺寸远小于红外及雷达波波长,因此纳米微粒材料对这种波的透过率比常规材料要强得多,大大减少波的反射率;另一方面,纳米微粒材料的比表面积比常规粗粉大3-4 个数量级,对红外光和电磁波的吸收率也比常规材料大得多,也使得红外探测器及雷达得到的反射信号强度大大降低,起到了隐身作用。可用于隐形材料、电磁屏蔽材料或暗室吸波材料。
在一长条石英管中间放置一根金属催化剂/石墨混合的石墨靶,该管则置于一加热炉内。当炉温升至一定温度时,将惰性气体充入管内,并将一束激光聚焦于石墨靶上。在激光照射下生成气态碳,这些气态碳和催化剂粒子被气流从高温区带向低温区时,在催化剂的作用下生长成碳纳米管。
碳纳米管概述
2) 电学性能
由于碳纳米管的结构与石墨的片层结构相同,所以具有 很好的电学性能。理论预测其导电性能取决于其管径和管壁 的螺旋角。当CNTs的管径大于6mm时,导电性能下降;当 管径小于6mm时,CNTs可以被看成具有良好导电性能的一 维量子导线。
理想的工艺条件:氦气为载气,气压 60—50Pa,电流60A~100A, 电压19V~25 V,电极间距1 mm~4mm,产率50%。Iijima等生产 出了半径约1 nm的单层碳管。
燃烧火焰法
利用液体(乙醇、甲醇等)、气体(乙炔、乙烯、甲烷等) 和固体(煤炭、木炭)等产生火焰分解其碳-氢化合物获得游历 碳原子,为合成碳纳米管提供碳源;然后将基板材料做适当处 理,最后将基板的一面向下,面向火焰放入火焰中,燃烧一段 时间后取出。基板上的棕褐(黑)色既是碳纳米管或碳纳米纤 维。
导电塑料(聚脂): 将碳纳米管均匀地扩散到塑料中,可获得强度更高并具有导
电性能的塑料,可用于静电喷涂和静电消除材料,目前高档 汽车的塑料零件由于采用了这种材料,可用普通塑料取代原 用的工程塑料,简化制造工艺,降低了成 本,并获得形状 更复杂、强度更高、表面更美观的塑料零部件,是静电喷涂 塑料 (聚脂 )的发展方向。
由于碳纳米管复合材料具有良好的导电性能,不会象绝缘塑 料产生静电堆积,因此是用于静电消除、晶片加工、磁盘制 造及洁净空间等领域的理想材料。碳纳米管还有静电屏蔽功 能,由于电子设备外壳可消除外部静电对设备的干扰,保证 电子设备正常工作。
4) 电磁干扰屏蔽材料及隐形材料 碳纳米管是一种有前途的理想微波吸收剂,可用于隐形材
碳纳米管复合材料
碳纳米管复合材料碳纳米管是一种由碳原子构成的纳米材料,具有极高的强度和导电性能。
碳纳米管复合材料是将碳纳米管与其他材料结合而成的复合材料,具有优异的性能和广泛的应用前景。
本文将从碳纳米管的特性、制备方法、以及在复合材料中的应用等方面进行介绍。
首先,我们来了解一下碳纳米管的特性。
碳纳米管具有极高的比表面积和机械强度,同时具有优异的导电性和导热性能。
这使得碳纳米管在复合材料中具有很大的优势,可以显著提高复合材料的力学性能和导电性能。
此外,碳纳米管还具有良好的化学稳定性和耐腐蚀性,能够在恶劣的环境下保持稳定的性能。
其次,我们来看一下碳纳米管复合材料的制备方法。
目前,制备碳纳米管复合材料的方法主要包括物理混合法、化学还原法和原位合成法等。
物理混合法是将碳纳米管与其他材料进行机械混合,然后通过热压或注塑等工艺将其制备成复合材料。
化学还原法则是利用化学方法将碳纳米管与其他材料进行还原反应,形成复合材料。
原位合成法则是在制备过程中直接在碳纳米管上合成其他材料,形成复合材料。
这些方法各有优缺点,可以根据具体的应用需求选择合适的方法。
最后,我们来讨论一下碳纳米管复合材料在各个领域的应用。
碳纳米管复合材料在航空航天、汽车制造、电子设备、医疗器械等领域都有着广泛的应用。
在航空航天领域,碳纳米管复合材料可以制备轻质高强度的结构材料,用于制造飞机、卫星等航天器件。
在汽车制造领域,碳纳米管复合材料可以制备高强度、耐磨损的汽车零部件,提高汽车的安全性和耐久性。
在电子设备领域,碳纳米管复合材料可以制备柔性电子材料,用于制造柔性显示屏、柔性电池等产品。
在医疗器械领域,碳纳米管复合材料可以制备生物相容性良好的材料,用于制造人工骨骼、人工关节等医疗器械。
总之,碳纳米管复合材料具有优异的性能和广泛的应用前景,将在未来得到更广泛的应用。
随着制备技术的不断进步和应用领域的不断拓展,碳纳米管复合材料将为人类社会带来更多的惊喜和便利。
碳纳米管
碳纳米管一、简介(结构和性能)碳纳米管是一种具有石墨结晶的管状纳米碳材料,分为单壁碳纳米管(SWCNT)和多壁碳纳米管(MWCNT)两种,直径在纳米量级,具有很高的长径比。
单壁碳纳米管由单层石墨卷成柱状无缝管而形成,是结构完美的单分子材料。
多壁碳纳米管可看作由多个不同直径的单壁碳纳米管同轴套构而成。
单壁碳纳米管根据六边环螺旋方向螺旋角的不同,可以是金属型碳纳米管也可以是半导体型碳纳米管。
碳纳米管具有典型的层状中空结构特征,构成碳纳米管的层片之间存在一定的夹角碳纳米管的管身是准圆管结构,并且大多数由五边形截面所组成。
管身由六边形碳环微结构单元组成, 端帽部分由含五边形的碳环组成的多边形结构,或者称为多边锥形多壁结构。
是一种具有特殊结构(径向尺寸为纳米量级,轴向尺寸为微米量级、管子两端基本上都封口)的一维量子材料。
它主要由呈六边形排列的碳原子构成数层到数十层的同轴圆管。
层与层之间保持固定的距离,约为0.34nm,直径一般为2~20nm。
多壁碳纳米管的电性能和单壁碳纳米管相近。
金属型单壁碳纳米管和金属型多壁碳纳米管碳纳米管均是弹道式导体。
大电流通过不产生热量每平方厘米最大电流密度可达10安培。
碳纳米管也是优良的热传导材料。
多壁碳纳米管的热传导系数超过3000W/m.K,是很好的超导材料。
单壁碳纳米管的超导温度和直径相关,直径越小超导温度越高。
直径1.4nm时超导温度为0.55K,直径0.5nm时超导温度为 5K,直径0.4nm时超导温度为20K 。
碳纳米管还有非常好的力学性能。
小直径的单壁碳纳米管不但坚硬而且强度很高,是目前发现的唯一同时具有极高的弹性模量和抗拉强度的材料。
单壁碳纳米管的弹性模量和抗拉强度分别达到0.64TPa和 37Gpa。
多壁碳纳米管的弹性模量和抗拉强度分别达到0.45TPa和 1.7Gpa。
碳纳米管的抗拉强度可达钢的100倍同时密度只是钢的1/6。
二、碳纳米管的制备方法目前常用的碳纳米管制备方法主要有:电弧放电法、激光烧蚀法、化学气相淀积法(碳氢气体热解法),固相热解法、辉光放电法和气体燃烧法等以及聚合反应合成法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
碳纳米管
碳纳米管与金刚石、石墨、富勒烯一样,是碳的一种同素异形体。
碳纳米管是在1991年1月由日本筑波NEC实验室的物理学家饭岛澄男使用高分辨率分析电镜从电弧法生产的碳纤维中发现的。
它是一种管状的碳分子,管上每个碳原子采取sp2杂化,相互之间以碳-碳σ键结合起来,形成由六边形组成的蜂窝状结构作为碳纳米管的骨架。
每个碳原子上未参与杂化的一对p电子相互之间形成跨越整个碳纳米管的共轭π电子云。
按照管子的层数不同,分为单壁碳纳米管和多壁碳纳米管。
管子的半径方向非常细,只有纳米尺度,几万根碳纳米管并起来也只有一根头发丝宽,碳纳米管的名称也因此而来。
而在轴向则可长达数十到数百微米。
碳纳米管不总是笔直的,局部可能出现凹凸的现象,这是由于在六边形结构中混杂了五边形和七边形。
出现五边形的地方,由于张力的关系导致碳纳米管向外凸出。
如果五边形恰好出现在碳纳米管的顶端,就形成碳纳米管的封口。
出现七边形的地方碳纳米管则向内凹进。
碳纳米管的性质
碳纳米管的分子结构决定了它具有一些独特的性质。
由于巨大的长径比(径向尺寸在纳米量级,轴向尺寸在微米量级),碳纳米管表现为典型的一维量子材料,它的电子波函数在管的圆周方向具有周期性,在轴向则具有平移不变性,大大纯化了理论工作,并做出了一些预言。
理论预言,碳纳米管具有超常的强度、热导率、磁阻,且性质会随结构的变化而变化,可由绝缘体转变为半导体、由半导体变为金属;具有金属导电性的碳纳米管通过的磁通量是量子化的,表现出阿哈诺夫-波姆效应(A-B效应)。
力学性质
由于碳纳米管中碳原子采取sp2杂化,相比sp3杂化,sp2杂化杂化中s轨道成分比较大,使碳纳米管具有高模量、高强度。
碳纳米管的硬度与金刚石相当,却拥有良好的柔韧性,可以拉伸。
目前在工业上常用的增强型纤维中,决定强度的一个关键因素是长径比,即长度和直径之比。
目前材料工程师希望得到的长径比至少是20:1,而碳纳米管的长径比一般在1000:1以上,是理想的高强度纤维材料。
2000年10月,美国宾州州立大学的研究人员称,碳纳米管的强度比同体积钢的强度高100倍,重量却只有后者的1/6到1/7。
碳纳米管因而被称“超级纤维”。
佛罗里达国际大学的学者使用原子力显微镜对单壁碳纳米管的测量表明其径向杨氏模量仅有几到数十吉帕斯卡。
莫斯科大学的研究人员曾将碳纳米管置于1011 Pa的水压下(相当于水下18000米深的压强),由于巨大的压力,碳纳米管被压扁。
撤去压力后,碳纳米管像弹簧一样立即恢复了形状,表现出良好的韧性。
这启示人们可以利用碳纳米管制造轻薄的弹簧,用在汽车、火车上作为减震装置,能够大大减轻重量。
此外,碳纳米管的熔点是目前已知材料
中最高的。
电学性质
碳纳米管上原子排列的方向常用矢量
(n,m)表示。
碳纳米管上碳原子的P 电子形成大范围
的离域π键,由于共轭效应显著,碳纳
米管具有一些特殊的电学性质。
常用矢
量C h 表示碳纳米管上原子排列的方向,
其中 ,记为(n,m)。
a 1和a 2分别表示两个基矢。
(n,m)与碳纳
米管的导电性能密切相关。
对于一个给定(n,m)的纳米管,如果有2n+m=3q (q 为整数),则这个方向上表现出金属性,是良好的导体,否则表现为半导体。
对于n=m 的方向,碳纳米管表现出良好的导电性,电导率通常可达铜的1万倍。
将石墨电极置于充满氦气或氩气的反应容器中,在两极之间激发出电弧,此时温度可以达到4000度左右。
在这种条件下,石墨会蒸发,生成的产物有富勒烯(C 60)、无定型碳和单壁或多壁的碳纳米管。
通过控制催化剂和容器中的氢气含量,可以调节几种产物的相对产量。
使用这一方法制备碳纳米管技术上比较简单,但是生成的碳纳米管与C 60等产物混杂在一起,很难得到纯度较高的碳纳米管,并且得
到的往往都是多层碳纳米管,而实际研究中人们往往需要的是单层的碳纳米管。
此外该方法反应消耗能量太大。
近年来有些研究人员发现,如果采用熔融的氯化锂作为阳极,可以有效地降低反应中消耗的能量,产物纯化也比较容易。
近年来发展出了化学气相沉积法,或称为碳氢气体热解法,在一定程度上克服了电弧放电法的缺陷。
这种方法是让气态烃通过附着有催化剂微粒的模板,在800-1200度的条件下,气态烃可以分解生成碳纳米管。
这种方法突出的优点是残余反应物为气体,可以离开反应体系,得到纯度比较高的碳纳米管,同时温度亦不需要很高,相对而言节省了能量。
但是制得的碳纳米管管径不整齐,形状不规则,并且在制备过程中必须要用到催化剂。
目前这种方法的主要研究方向是希望通过控制模板上催化剂的排列方式来控制生成的碳纳米管的结构,已经取得了一定进展。
除此之外还有固相热解法等方法。
固相热解法是令常规含碳亚稳固体在高温下热解生长碳纳米管的新方法,这种方法过程比较稳定,不需要催化剂,并且是原位生长。
但受到原料的限制,生产不能规模化和连续化。
另外还有离子或激光溅射法。
此方法虽易于连续生产,但由于设备的原因限制了它的规模。
碳纳米管的应用前景
氢气被很多人视为未来的清洁能源。
但是氢气本身密度低,压缩成液体储存又十分不方便。
碳纳米管自身重量轻,具有中空的结构,可以作为储存氢气的优良容器,储存的氢气密度甚至比液态或固态氢的密度还高。
适当加热,氢气就可以慢慢释放出来。
研究人员正在试图用碳纳米管制作轻便的可携带式的储氢容器。
早期的研究报道了4.2w%的储氢量,不过后来的研究表明1999年science那篇
文章的数据有误,碳纳米管储氢价值并不大。
在碳纳米管的内部可以填充金属、氧化物等物质,这样碳纳米管可以作为模具,首先用金属等物质灌满碳纳米管,再把碳层腐蚀掉,就可以制备出最细的纳米尺度的导线,或者全新的一维材料,在未来的分子电子学器件或纳米电子学器件中得到应用。
有些碳纳米管本身还可以作为纳米尺度的导线。
这样利用碳纳米管或者相关技术制备的微型导线可以置于硅芯片上,用来生产更加复杂的电路。
利用碳纳米管的性质可以制作出很多性能优异的复合材料。
例如用碳纳米管材料增强的塑料力学性能优良、导电性好、耐腐蚀、屏蔽无线电波。
使用水泥做基体的碳纳米管复合材料耐冲击性好、防静电、耐磨损、稳定性高,不易对环境造成影响。
碳纳米管增强陶瓷复合材料强度高,抗冲击性能好。
[6]碳纳米管上由于存在五元环的缺陷,增强了反应活性,在高温和其它物质存在的条件下,碳纳米管容易在端面处打开,形成一个管子,极易被金属浸润、和金属形成金属基复合材料。
这样的材料强度高、模量高、耐高温、热膨胀系数小、抵抗热变性能强。
碳纳米管还给物理学家提供了研究毛细现象机理最细的毛细管,给化学家提供了进行纳米化学反应最细的试管。
碳纳米管上极小的微粒可以引起碳纳米管在电流中的摆动频率发生变化,利用这一点,1999年,巴西和美国科学家发明了
精度在10-17kg精度的“纳米秤”,能够称量单个病毒的质量。
随后德国科学家
研制出能称量单个原子的“纳米秤”。
碳纳米管还用来构建各种微纳米器件,最成功的例子是用双壁碳纳米管制作世界上最小的纳米马达,不过目前这类研究还停留在实验阶段,离应用还有一段距离。
碳纳米管具有巨大的比表面积,吸附能力强,可用于污水处理;在航天事业中,利用碳纳米管制造人造卫星的拖绳,不仅可以为卫星供电,还可以耐受很高的温度而不会烧毁;碳纳米管仿效骨胶原纤维帮骨折痊愈;由于碳纳米管暴露在NO2和NH3时,电导发生明显的增加或减小,奠定了在气体化学传感器应用的基础。
它还具有响应速度快,灵敏度高(较常规高1000倍),重现性好,室温操作等优点。
可应用于对环境中NO2和NH3的监测;碳纳米管由于其管状结构和较高的介电常数,并且可植入磁性粒子,故呈现出较好的宽频吸收特性,在2—18GHz范围内有很好的介电损耗。
比传统的铁氧体、碳纤维和石墨优越。
加上它的低密度、耐腐蚀、导电性可调变、耐高温、抗氧化和稳定性好等优点,是一种有前途的理想微波吸收剂,有可能用于军用隐身材料、电磁屏蔽材料或暗室吸波材料。
碳纳米管在聚乙烯醇和十六烷基磺酸钠中制成的纤维的弹性模量仍达15GPa。
美国国防高新技术研究工程局正在将碳纳米管制成智能化功能弹壳,它将具有制动、储能、能量转换及感应功能,因此可以制成仿鸟、仿昆虫的微型飞行器。
作为电子显微镜等的探针的优越性a.高的针尖纵横比→更准确地获得被测样品表面上较深的狭窄缝隙和台阶边缘的形貌图象。
分辨率高,探测深度深,可进行狭缝和深层次探测。
b.高的机械柔软性→碳纳米管针尖的鲁棒(robust)性能良好,扫描时,即使撞击到样品的表面也不会使针尖损坏;此外,还表现在它具有较好的弹性弯曲变形能力,针尖的作用力过大很容易损坏样品。
如:已获得高分辨率的DNA分子结构图象,得知DNA分子的直径约为2nm;双螺旋的螺距为3.4nm,若采用传统的探针会使DNA分子的双螺旋结构变形而很难分辨出来。
c.确定的电子特性→碳纳米管的电子特性已确定,而且它不易吸附其它外来原子,因此,用碳纳米管针尖获得的图象能够更加真实反映样品表面的电子特性,也更易准确地理解样品的电子状态。
