6 用三层交换机实现VLAN间路由

实训6 用三层交换机实现VLAN间路由一、实训目的1．了解VLAN间路由的意义2．掌握使用三层交换机实现vlan间路由的解决方法3．模拟并解决小型企业或分公司的VLAN间路由问题二、实训逻辑图图6-1 实训逻辑图三、实训内容及步骤1．进入交换机（先不要按逻辑图连接交换机），查看是否已有Vlan配置（1）查看Vlan配置（show vlan brief）（2）查看Vtp状态（show vtp status）（3）若Vtp模式不是Server，请将其改为Server（vtp mode server）（4）删除默认Vlan以外的所有Vlan信息（no vlan vlan_id）（5）查看所有端口是否都在Vlan 1下（show vlan brief）（6）若有端口不是Vlan 1下，请将其加入到Vlan 1下做完以上步骤后，再查看一次Vlan信息，检查是否所有端口已绑定在Vlan 1下，并且没有其他Vlan设置；若仍有端口没有处于Vlan 1下，或有其他Vlan信息，请重复以上项目，否则可能影响下面的实训数据。

2．创建Vlan并将端口绑定到VlanSW2950# vlan dataSW2950 (vlan)# vlan 2 name v2SW2950 (vlan)# vlan 3 name v3SW2950 (config) # int f0/3SW2950 (config-if) # switchport mode accessSW2950 (config-if) # switchport access vlan 2SW2950 (config) # int f0/4SW2950 (config-if) # switchport mode accessSW2950 (config-if) # switchport access vlan 3SW2950 (config-if) #endSW2950#show vlan briefVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1, Fa0/2, Fa0/5, Fa0/6,Fa0/7,Fa0/8, Fa0/9, Fa0/10,Fa0/11,Fa0/12, Fa0/13, Fa0/14, Fa0/15, Fa0/16, Fa0/17, Fa0/18,Fa0/19, Fa0/20, Fa0/21, Fa0/22,Fa0/23, Fa0/24, Gig1/1, Gig1/22 v2 active Fa0/33 v3 active Fa0/43．将F0/24端口设定为中继端口SW2950 (config) # int f0/24SW2950 (config-if) # switchport mode trunkSW3550 (config) # int f0/24SW3550 (config-if) # switchport trunk encapsulation dot1qSW3550 (config-if) # switchport mode trunkSW3550#show int trunkPort Mode Encapsulation Status Native vlanFa0/24 on 802.1q trunking 1Port Vlans allowed on trunkFa0/24 1-1005Port Vlans allowed and active in management domainFa0/24 1,2,3Port Vlans in spanning tree forwarding state and not prunedFa0/24 1,2,3若两台交换机上的F0/24端口模式“mode”都为“on”，表明Trunk状态已正常工作。

三层交换机实现VLAN间路由实验(1)

实验5 三层交换机实现VLAN间路由实验（1）一、实验目的1. 理解单臂路由的应用场景2. 掌握路由器子接口的配置方法3. 掌握子接口封装VLAN的配置方法4. 理解单臂路由的工作原理二、实验仪器局域网运行环境、PC、eNSP软件三、实验拓扑及实验编址四、实验步骤1.创建VLAN并配置Access、Trunk接口为保障各部门的信息安全，需保证隔离不同部门间的二层通信，规划各部门的终端属于不同的VLAN ，并为PC 配置相应的IP 地址。

在S2上创建VLAN10和VLAN20，把连接CLIENT-1的E0/0/1和连接CLIENT-2的E0/0/2接口配置为Access 类型接口，并分别划分到相应的VLAN 中。

截图操作结果：在S3上创建VLAN30，把连接CLIENT-3的E0/0/1接口配置为Access 类型接口，并划分到VLAN30。

截图操作结果：交换机之间或交换机和路由器之间连接的接口需要传递多个VLAN 信息，需要配置成Trunk 接口。

将S2和S3的GE0/0/2接口配置成Trunk 类型接口，并允许所有VLAN 通过。

截图操作结果：在S1上创建VLAN10、VLAN20和VLAN30，并配置交换机和路由器相连的接口为Trunk ，允许所有VLAN 通过。

截图操作结果：2．配置路由器子接口和IP 地址由于路由器R1只有一个实际的物理接口与交换机S1相连，可以在路由器上配置不同的逻辑子接口来作为不同VLAN 的网关，从而达到节省路由器接口的目的。

在R1上创建子接口GE0/0/1.1，配置IP 地址192.168.1.254/24，作为人事部网关地址。

（子接口一般配置在路由器上，当一个物理接口需要配置多个IP 网段时，使用。

）命令行格式：[R1]interface GigabitEthernet0/0/1.1[R1-GigabitEthernet0/0/1.1]ip address 192.168.1.254 24S2 S3S1在R1上创建子接口GE0/0/1.2，配置IP地址192.168.2.254/24，作为市场部网关地址。

实验报告—VLAN间路由与三层交换机配置

实验：VLAN间路由配置
移动1331 43 林观科
⏹实验目的
1、掌握三层交换机的工作原理
2、学习配置三层交换机的命令和步骤
⏹实验要求
1、拓扑与地址规划；
2、三层交换机和VTP基本配置
3、验证连通性，并给出配置清单
⏹实验拓扑
⏹实验设备（环境、软件）
三层交换机1台，交换机2台，直通线7条，Pc机4台。

软件：GNS3模拟器
⏹实验设计到的基本概念和理论
将三层交换机配置成VTP的server,其他普通交换机配置成VTP CLIENT mode，从而实现各个vlan间的通信。

⏹实验过程和主要步骤
1、绘制网络拓扑和地址规划
地址规划如下：
2、Switch1的配置情况如下所示：
3、Switch2的配置情况如下所示：
4、Router1的配置情况如下所示：
5、显示路由器Router1上的路由表如下：
6、验证4个PC间通信状况
PC1到PC0的通信，PC1到PC2的通信，PC1到PC3的通信状况如下：
总结：
通过这次的实验，我懂得了如何实际地配置三层交换机的简单命令，从而实现不同vlan间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。

知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过GNS3软件实现的），路由器在vlan间实现通信的过程，如何将信息进行传送。

此次实验的过程也不是那么的顺利，但是通过查找有关资料与仔细的看书还有和同学相互讨论才使实验顺利进行，从中了解了不少的知识。

实验四利用三层交换机实现VLAN间路由

2.
在三层交换机A上创建VLAN2和VLAN3,并分别将PC1, PC2划分到
VLAN2和VLAN3中,同样在二层交换机B上创建VLAN2和VLAN3,并分别将PC3, PC4划分到VLAN2和VLAN3中. 3. 将两台交换机相连接的端口FA0/24都定义为trunk模式.
4.
5.
在三层交换机上开启路由功能,同时创建虚拟接口Vlan 2的地址为
查看三层交换机路由接口的状态,并验证不同的VLAN之间的连通性.
192.168.1.254, 虚拟接口Vlan 3的地址为192.168.2.254.
实验参考文献
本实验的内容与具体命令可参考"Sw实验04：三层交换机基本配置及VLAN通信 .ppt"实验课件.
实验四
利用三层交换机实现VLAN间路由
实验目的
1) 2) 3) 4) 掌握交换机Tag VLAN 的配置掌握三层交换机基本配置方法；掌握三层交换机VLAN 路由的配置方法；通过三层交换机实现VLAN 间相互通信；
实验背景
某企业有技术部和销售部分别处于不同地点办公，过去为了安全和便于管理,对两个部门的主机划分在不同的 VLAN，不能互
相通信.现在由于业务的需求,要两部门的主机能够相互访问，
获得相应资源，他们的设备之间通过一台三层交换机进行了连接。
口的状态,并验证不同的VLAN 之间的连通性. 实验拓扑
实验要求
1. 假定技术部的PC1和PC3的IP分别是192.168.1.1 192.168.1.3, 网关都是 192.168.1.254;销售部的PC2和PC4的IP分别是192.168.2.2 192.168.2.4, 网关都是 192.168.2.254.每台PC机的掩码都是255.255.255.0.按以上要求设定好相应的PC机.

三层交换机路由实验详细说明

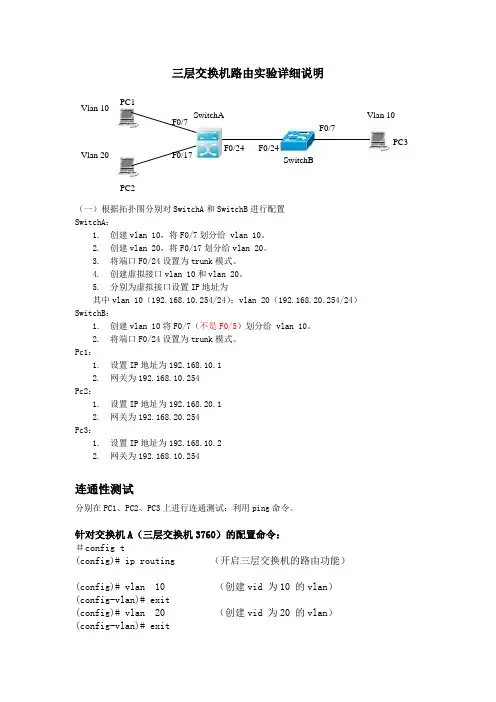

三层交换机路由实验详细说明（一）根据拓扑图分别对SwitchA 和SwitchB 进行配置SwitchA ：1. 创建vlan 10，将F0/7划分给 vlan 10。

2. 创建vlan 20，将F0/17划分给vlan 20。

3. 将端口F0/24设置为trunk 模式。

4. 创建虚拟接口vlan 10和vlan 20。

5. 分别为虚拟接口设置IP 地址为其中vlan 10（192.168.10.254/24）；vlan 20（192.168.20.254/24）SwitchB ：1. 创建vlan 10将F0/7（不是F0/5）划分给 vlan 10。

2. 将端口F0/24设置为trunk 模式。

Pc1：1. 设置IP 地址为192.168.10.12. 网关为192.168.10.254Pc2：1. 设置IP 地址为192.168.20.12. 网关为192.168.20.254Pc3：1. 设置IP 地址为192.168.10.22. 网关为192.168.10.254连通性测试分别在PC1、PC2、PC3上进行连通测试：利用ping 命令。

针对交换机A （三层交换机3760）的配置命令：＃config t(config)# ip routing （开启三层交换机的路由功能）(config)# vlan 10 （创建vid 为10 的vlan ）(config-vlan)# exit(config)# vlan 20 （创建vid 为20 的vlan ）(config-vlan)# exit PC2 SwitchA PC1PC3 F0/24 Vlan 20 F0/24 Vlan 10 F0/7 F0/17 Vlan 10 F0/7 SwitchB(config)# int fast 0/7(config-if)# switch mode access(config-if)# switch access vlan 10 (将0/7端口加入vlan 10中) (config-if)# exit(config)# int fast 0/17(config-if)# switch mode access(config-if)# switch access vlan 20 (将0/17端口加入vlan 20中) (config-if)# exit(config)# int fast 0/24(config-if)# switch mode trunk （将0/24设为trunk模式）(config-if)# switch trunk allowed vlan all （此命令可以不必输入，因为默认是全部允许）(config-if)# exit（创建虚拟接口vlan 10，并设置IP地址和掩码：）(config)# int vlan 10(config-if)# ip addr 192.168.10.254 255.255.255.0(config-if)# exit（创建虚拟接口vlan 20，并设置IP地址和掩码：）(config)# int vlan 20(config-if)# ip addr 192.168.20.254 255.255.255.0(config-if)# exit针对交换机B（二层交换机2126）的配置命令：＃config t(config)# vlan 10 （创建vid 为10 的vlan）(config-vlan)# exit(config)# int fast 0/7(config-if)# switch mode access(config-if)# switch access vlan 10 (将0/7端口加入vlan 10中) (config-if)# exit(config)# int fast 0/24(config-if)# switch mode trunk （将0/24设为trunk模式）(config-if)# switch trunk allowed vlan all （此命令可以不必输入，因为默认是全部允许）(config-if)# exit注意：（一）配置好交换机之后不要任意插拔网线，否则要重新配置有关的端口。

vlan间通信三层交换机路由实验报告.doc

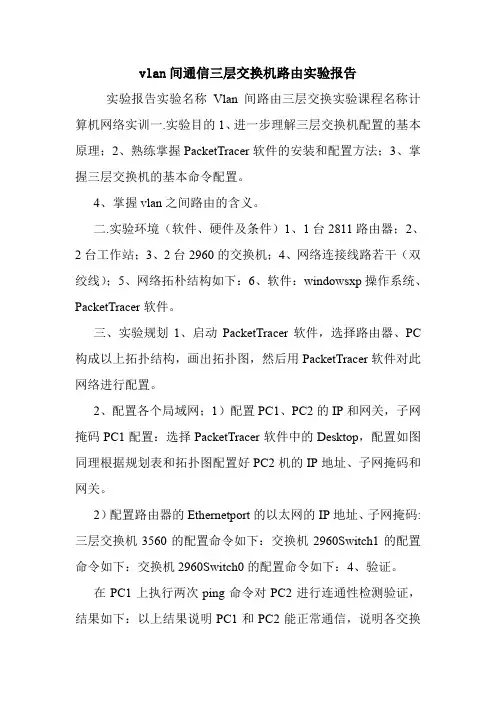

vlan间通信三层交换机路由实验报告实验报告实验名称Vlan间路由三层交换实验课程名称计算机网络实训一.实验目的1、进一步理解三层交换机配置的基本原理；2、熟练掌握PacketTracer软件的安装和配置方法；3、掌握三层交换机的基本命令配置。

4、掌握vlan之间路由的含义。

二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；3、2台2960的交换机；4、网络连接线路若干（双绞线）；5、网络拓朴结构如下：6、软件：windowsxp操作系统、PacketTracer软件。

三、实验规划1、启动PacketTracer软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图，然后用PacketTracer软件对此网络进行配置。

2、配置各个局域网；1）配置PC1、PC2的IP和网关，子网掩码PC1配置：选择PacketTracer软件中的Desktop，配置如图同理根据规划表和拓扑图配置好PC2机的IP地址、子网掩码和网关。

2）配置路由器的Ethernetport的以太网的IP地址、子网掩码:三层交换机3560的配置命令如下：交换机2960Switch1的配置命令如下：交换机2960Switch0的配置命令如下：4、验证。

在PC1上执行两次ping命令对PC2进行连通性检测验证，结果如下：以上结果说明PC1和PC2能正常通信，说明各交换机Switch配置正确。

五、实验分析：1、对路三层交换机路由表进行察看结果如下：交换机路由表收敛到192.168.1.0、192.168.2.0Pc1pingpc2通。

进一步说明配置成功。

六、实验心得1、进一步对认识了vlan间的路由；2、能够较熟练地利用PacketTracer软件进行简单网络拓扑结构图的绘制，以及按照拓扑图进行基本配置；3、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备。

网络实验3利用三层交换机实现VLAN间路由,快速生成树配置

《网络原理与技术实验》实验报告实验名称：利用三层交换机实现VLAN间路由，快速生成树配置评分：________班级：学号：姓名：利用三层交换机实现VLAN间路由实验目的：1.掌握交换机Tag VLAN的配置2.掌握三层交换机基本配置方法；3.掌握三层交换机VLAN路由的配置方法；4.通过三层交换机实现VLAN间相互通信；实验原理：三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN 之间的相互访问。

三层交换机给接口配置IP地址。

采用SVI（交换虚拟接口）的方式实现VLAN 间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实验拓扑图：实验步骤：新建packet tracer拓扑图（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划分给VLAN2、VLAN3。

（2）将二层交换机与三层交换机相连的端口fa 0/1都定义为tag Vlan模式。

（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下的主机之间不能相互通信。

（4）设置三层交换机VLAN间的通信，创建VLAN2,VLAN3的虚接口，并配置虚接口VLAN2、VLAN3的IP地址。

（5）查看三层交换机路由表。

（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。

PC1和PC2的配置：PC1exitinterface vlan 3ip address 192.168.2.1 255.255.255.0no shutdownendshow ip routeshow vlanPC3 Ping PC1Ping 192.168.1.2 可以ping通PC3 Ping PC2Ping 192.168.2.2 不可以ping通PC3 S2960S3560（7）验证二层交换机VLAN2,VALN3下的主机之间可以相互通信。

三层交换机实现VLAN间路由

(一)在三层交换机上划分两个VLAN添加端口，并设置Trunkl3-1(config)# vlan 10l3-1(config-vlan)# name xiaoshoul3-1(config-vlan)#vlan 20l3-1(config-vlan)#name jishul3-1(config-vlan)#exitl3-1(config)#interface range fasteEthernet 0/6 – 10 “—”两端有空格l3-1(config-if-rang)#switchport mode access 定义该接口VLAN成员类型（二层access）l3-1(config-if-rang) # switchport access vlan 10 将这个接口分配给一个VLANl3-1(config-if-rang) # exitl3-1(config)#interface range fasteEthernet 0/11 – 15 “—”两端有空格l3-1(config-if-rang)#switchport mode access 定义该接口VLAN成员类型（二层access）l3-1(config-if-rang) # switchport access vlan 20 将这个接口分配给一个VLANl3-1(config-if-rang) # exit设置Trunkl3-1(config)# interface fasteEthernet 0/1l3-1(config-if)#switchport mode trunkl3-1(config-if)#exit(二)在二层交换机上划分两个VLAN添加端口，并设置TrunkL2-2(config)#interface range fasteEthernet 0/6 – 10 “—”两端有空格L2-2(config-if-rang)#switchport mode access 定义该接口VLAN成员类型（二层access）L2-2(config-if-rang) # switchport access vlan 10 将这个接口分配给一个VLANL2-2(config-if-rang) # exit设置Trunkl2-2(config)# interface fasteEthernet 0/1l2-2(config-if)#switchport mode trunkl2-2(config-if)#exit(二)在三层交换机上配置SVIl3-1#configure terminall3-1(config)#interface vlan 10 激活VLAN10的SVI（虚拟接口）并在配置IP地址l3-1(config-if)#ip address 192.168.10.1 255.255.255.0l3-1(config-if)#no shutdownl3-1(config-if)#exitl3-1(config)#interface vlan 20 激活VLAN 20的SVI（虚拟接口）并在配置IP地址l3-1(config-if)#ip address 192.168.20.1 255.255.255.0l3-1(config-if)#no shutdownl3-1(config-if)#exit。

实验五利用三层交换机实现VLAN间路由

实验五利用三层交换机实现VLAN间路由实验五利用三层交换机实现VLAN间路由一、实验目的1．掌握交换机Tag vlan配置方法2．掌握三层交换机基本配置方法。

3．掌握三层交换机VLAN路由的配置方法4．通过三层交换机实现VLAN间互相通信二、实验环境S2126（1台）、S3550（1台）、主机（3台）、直连线（4条）、交叉线（1条）。

三、实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN，现由于业务的需求需要销售部和技术部的主机能够互相访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。

四、技术原理三层交换机具备网络层的功能，实现VLAN互相访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用其直接路由可以实现不同VLAN之间的互相访问。

三层交换机给接口配置IP 地址，采用SVI（交换虚拟接口）的方式实现VLAN间互联，SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

五、实验步骤1、新建拓扑图2、在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划分到VLAN2、VLAN3中。

3、将二层交换机和三层交换机相连接的端口都定义为Tag vlan模式。

4、在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机（VLAN2、VLAN3）下两主机之间不能互相通信。

5、设置三层交换机VLAN间通信，创建VLAN2、VLAN3的虚拟接口，并配置虚拟接口的IP地址。

6、查看三层交换机路由表7、将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。

8、验证二层交换机（VLAN2、VLAN3）下两主机之间可以互相通信。

六、实验过程中需要的相关知识点1、创建、修改一个VLAN在特权模式下，通过如下步骤，您可以创建或者修改一个VLAN：命令含义步骤1 configure terminal进入全局配置模式步骤2 vlan vlan-id 输入一个VLAN ID。

7 VLAN间的路由：基于三层交换机

实验 VLAN间的路由：基于三层交换机一、实验目的掌握基于三层交换机(选择三层交换机)进行VLAN间路由的配置方法。

图一图二图三二、实验环境VLAN间的路由实验 1实验拓扑步骤：1．绘制网络拓扑结构。

双击打开Boson Network Designer，绘制出如上拓扑图。

其中计算机PC1、PC2、PC3、PC4分别通过双绞线和交换机Switch1的e0/1、e0/2 、e0/3 、e0/4端口连接。

2. 图形化配置计算机的IP地址。

点击Boson Network Designer中的“File下的Load Netmap into the simulator”,调用出命令行控制界面，既打开Boson Netsim。

选择Boson Netsim上的“eStations”，可以看到PC1、PC2、PC3和PC4的选项。

然后分别使用同一命令winipcfg，直接调用出设定各自IP属性的图形界面。

具体设置如下：PC1 IP地址：192.168.1.1 子网掩码：255.255.255.0 默认网关：192.168.1.254PC2 IP地址：192.168.2.1 子网掩码：255.255.255.0 默认网关：192.168.2.254 PC3 IP地址：192.168.1.2 子网掩码：255.255.255.0 默认网关：192.168.1.254 PC4 IP地址：192.168.2.2 子网掩码：255.255.255.0 默认网关：192.168.2.254 3．PC1、PC2、PC3及PC4相互Ping，都能显示连通，可见此时属于同一个LAN；4．创建VLAN2、VLAN3，将PC1、PC3加入VLAN2, 将PC2、PC4加入VLAN3,设置VLAN2的ip地址：192.168.1.253，设置VLAN3的ip地址：192.168.1.254.5.用“PING”命令测试。

6.实现VLAN间通信：○1设置VLAN管理IP地址；○2将PC机的网关设为相应的VLAN IP地址；○3打开三层交换机的路由功能。

5、利用三层交换机实现VLAN间路由

利用三层交换机实现VLAN间路由一、拓扑图Switch_2960 1 台；Swithc_3560 1 台；PC 3 台；直连线VLAN2 VLAN3二、配置步骤(1)S2960:Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#int f0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#int f0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#int f0/1Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upSwitch(config-if)#exitSwitch(config)#exit(2)S3560Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#int f0/1Switch(config-if)#switchport trunk encapsulation dot1q //配置trunk 链路的封装类型，同一链路的两端封装要相同。

实验十一用三层交换机实验VLAN间的路由

实验十一三层交换机VLAN间的路由和“学校-局端-国际互联网”通讯模型第组姓名：一.实验背景校园网中划分了三个VLAN，你希望通过一个三层交换机实现VLAN之间的通信。

本实验模拟了“学校—教育局—国际互联网”三级连通通讯模型，通过此模型，可以作为学校设计校园网的参考方案。

二. 实验任务. 用三层交换机实验VLAN间的通讯。

三层交换机和路由器之间通讯。

三．实验拓扑四．实验分工1、Pc4和pc1 作为学校内部电脑，分别使用ip地址：10.0.2.2 子网掩码：255.255.255.0，网关：10.0.2.1 和10.0.3.2 子网掩码：255.255.255.0 网关：10.0.3.12、三层交换机3550作为学校端三层交换机。

在其上面划分三个vlan，其中两个vlan 连接校内，一个vlan 连接教育局路由器。

三层交换机和教育局路由器所使用的ip是：172.16.0.1/172.16.0.2 255.255.255.252 。

创建默认路由，指向教育局路由器；3、路由器r0 模拟教育局端路由器，负责连通学校三层交换机和电信局的路由器；4、路由器r1模拟电信局端的路由器，负责互联网上的信息和教育局ip进行通信。

5、pc3作为互联网上的一台服务器，它的ip地址是：222.16.168.180 子网掩码： 255.255.255.192 网关：222.16.168.129五．实验步骤1.对S3550交换机作如下配置：Switch(config)#vlan 2 创建vlan 2Switch(config-vlan)#exitSwitch(config)#int vlan 2Switch(config-if)#ip address 10.0.2.1 255.255.255.0 给vlan2一个IP地址Switch(config-if)#no sh 激活Switch(config-if)#exitSwitch(config)#vlan 3创建Vlan 3Switch(config-vlan)#exitSwitch(config)#int vlan 3Switch(config-if)#ip address 10.0.3.1 255.255.255.0 给vlan3配一个IP地址Switch(config-if)#no sh 激活Switch(config)#int vlan 1 vlan 1 是默认vlan，不用创建Switch(config-if)#ip address 172.16.0.2 255.255.255.252 给vlan1配一个IP地址Switch(config-if)#no sh 激活Switch(config)#int fa0/2 进入交换机2 号端口Switch(config-if)#switchport access vlan 2 将2 号端口归到vlan2Switch(config-if)#exitSwitch(config)#int fa0/3 进入交换机3 号端口Switch(config-if)#switchport access vlan 3 将3 号端口归到vlan3Switch(config-if)#exit#因为默认状态下，交换机所有端口都归vlan1，所以没必要再人工将fa0/1号端口归入vlan1Switch(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.1 255.255.255.252#给三层交换机设置的默认路由，将所有不明路径的数据包都扔给172.16.0.1（教育局端路由器接口）处理。

[计算机]vlan间路由的实验报告

实验三 Vlan之间的路由实验报告一、实验名称：Vlan之间的路由二、实验目的：通过三层交换机，使分别属于两个Vlan的两台计算机之间能相互通信三、实验设备：三层交换机一部，二层交换机一部，计算机两部，双绞线、交叉线若干如图：四、实验过程：（一）建立拓扑1、首先，对PC0和PC1两台计算机设置如下图的网络地址；2、连接好设备，构成一个简单的拓扑结构。

现在进行一次连通性的检测；可以看出，现在两台计算机是没办法进行互相连通的；（二）两层交换机的设置1、对两层交换机switch2进行简单的基本设置，先创建两个vlan，有vlan 10和vlan 30,并把连接PC0的接口fa/1划入vlan 10，把连接PC1的接口fa/2划入vlan 30，如下图：2、输入show vlan命令查看虚拟局域网的相关信息，看出建立vlan成功了，接口的划入也成功了；（三）三层交换机的设置1、同样要对三层交换机做一些命令的设置，还是先建立两个虚拟局域网，vlan 10和vlan 30 ,见下图：2、为了能实现实验目的，接下来是要进行对三层交换机中vlan子接口IP地址的配置。

设置的关键所在是，vlan子接口的IP地址要与两台计算机配置的IP地址同属一个网络，vlan子接口的IP地址要作为计算机的网关。

3、现在查看路由的IP，输入show ip route 命令；从Gateway of last resort is not set可以得到信息，现在的网关提示说没有设置，我还需要进一步设置命令；4、查看一下虚拟局域网的信息，这个是vlan 10的基本信息，有一句写着line protocol is down，此时的连接协议是关闭的；vlan 30的信息也一样；5、此时要进行关键的配置，进入互连接口fa0/24的接口模式，在对接口fa0/24设置vlan中继之前，需要设置该接口的封装模式。

关键语句是switchport trunk encapsulation dot1q，这样line protocol变成启动了；6、再查看一次路由的ip，也可以看到能够连接上了；7、下面是查看trunk模式的信息；（三）连通性检测1、在PC0运行ipconfig命令查看网络地址，再对PC1运行ping命令；可见，现在两台计算机是可以连通的；2、查看一下MAC地址表，能看出数据的传输路线；五、实验结论：每个vlan都是独立的广播域，所以在默认情况下，不同vlan中的计算机之间无法通信，使用vlan间路由的方法可以实现连通。

实验十六使用三层交换机的SVI实现VLAN间路由

Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport access vlan 20
Switch(config-if)#exit
第三步：在三层交换机上给VLAN配置IP地址。
!
interface FastEthernet 0/17
!
interface FastEthernet 0/18
!
interface FastEthernet 0/19
!
interface FastEthernet 0/20
!
interface FastEthernet 0/21
!
interface FastEthernet 0/22
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan 20
1.2组网图
1.3实验设备IP地址及要求
设备名
接口
IP地址
子网掩码
网关
PC1
网络接口
192.168.10.2
255.255.255.0
192.168.10.1
PC2
网络接口
192.168.20.2
255.255.255.0
192.168.20.1
L3-SW
VLAN 10

用三层交换机实现VLAN路由

西安邮电学院实验报告课题名称：IP网络基础实验实验名称：用三层交换机实现VLAN路由小组编号：6号小组成员：李晓晓、王冰洁、梁璐、常梅梅实验地点： 1#123实验日期： 2011年6月8 日指导老师：郭娟1．实验目的通过本实验，进一步掌握VLAN路由的原理，掌握使用三层交换机实现VLAN路由的配置方法。

2．实验环境本实验使用交换机1台，Pc 2台。

交换机的物理端口默认均为二层，要启动三层功能，需要首先创建VLAN接口，可以给VLAN接口配置IP地址，例如：Switch（config）# interface vlan 20该命令创建了一个VLAN接口 VLAN 20 ，并进入VLAN 接口配置模式Switch（config-if）# ip address 10.40.50.1 255.255.255.1923．实验主要步骤及内容⑴按图连接好拓扑。

⑵在交换机上划分VLAN 20、VLAN 30，将两台PC所连接口分别加入VLAN 20、VLAN 30。

⑶创建VLAN接口，配置IP地址。

Switch(config) # interface vlan 20Switch(config-if) # ip address 10.40.50.1 255.255.255.192Switch(config-if) exitSwitch(config) # interface vlan 30Switch(config-if) # ip address 10.40.50.65 255.255.255.192Switch(config-if) exit⑷实验验证①如图所给的PC1、PC2 分配IP地址和网关地址，在配置VLAN之前，PC1、PC2互相ping不通。

②配置VLAN路由后，PC1，PC2之间可以相互ping通。

4 思考题⑴思考单臂路由和三层交换两种实现VLAN 路由方式的应用场合、各自的优缺点。

答：单臂路由的优点：只需要路由器的一个物理接口就可以给多个VLAN提供路由，大大节省了路由器的接口，交换机的扩充非常方便。

网络管理技师技能考试实验15： VLAN 间路由(三层交换机实现)

实验15：VLAN 间路由（三层交换机实现）一、实验目的1、练习使用CISCO 路由器三层交换机实现VLAN 间路由二、实验环境packet tracer 5.0三、实验步骤：1、实验拓扑图：2、创建Vlan 并配置交换机端口Switch>en /进入特权模式Switch#conf t /进入全局配置模式Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname yangyu /重新命名交换机yangyu(config)#ip routing /启用路由功能yangyu(config)#ex%SYS-5-CONFIG_I: Configured from console by consoleyangyu#vlan database /进入VLAN 视图% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult userdocumentation for configuring VTP/VLAN in config mode.yangyu(vlan)#vlan 10 name yuyu /创建VLAN10 并命名为yuyuVLAN 10 added:Name: yuyuyangyu(vlan)#vlan 20 name ppVLAN 20 added:Name: ppyangyu(vlan)#exAPPLY completed.Exiting....yangyu#conf tEnter configuration commands, one per line. End with CNTL/Z.yangyu(config)#int fa 0/1 /配置fa0/1 端口yangyu(config-if)#switchport mode access /配置端口工作模式为ACCESSyangyu(config-if)#switchport access vlan 10 /将端口加入vlan10yangyu(config-if)#exyangyu(config)#int fa 0/2 /配置fa0/2 端口yangyu(config-if)#switchport mode accessyangyu(config-if)#switchport access vlan 20yangyu(config-if)#exyangyu(config)#int vlan 10 /进入VLAN 接口%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up yangyu(config-if)#ip add 192.168.8.1 255.255.255.0 /为VLAN 配置IP 地址yangyu(config-if)#exyangyu(config)#int vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up yangyu(config-if)#ip add 192.168.24.1 255.255.255.0yangyu(config-if)#ex查看交换机路由表：从以上图片可以看出，此时三层交换机发布两条直连路由。

利用三层交换机实现vlan间路由(1)

北华大学开放性实验实验项目：利用三层交换机实现vlan间路由所属课程：计算机网络班级：信息10-1姓名：张慧学号：36实验三、利用三层交换机实现vlan间路由一、实验目的1.掌握交换机Tag VLAN的配置2.掌握三层交换机基本配置方法；3.掌握三层交换机VLAN路由的配置方法；4.通过三层交换机实现VLAN间相互通信；二．知识要点在交换网络中，通过VLAN对一个物理网络进行了逻辑划分，不同的VLAN之间是无法直接访问的，必须通过三层的路由设备进行连接。

一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。

三层交换机和路由器具备网络层的功能，能够根据数据的IP 包头信息，进行选路和转发，从而实现不同网段之间的访问。

直连路由是指：为三层设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。

三层交换机实现VLAN互访的原理是，利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。

三层交换机利用直连路由可以实现不同VLAN之间的互相访问。

三层交换机给接口配置IP地址，采用SVI （交换虚拟接口）的方式实现 VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实验背景●某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN，先由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。

技术原理●三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用直连路由可以实现不同VLAN之间的相互访问。

三层交换机给接口配置IP地址。

采用SVI（交换虚拟接口）的方式实现VLAN间互连。

SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。

实训名称：基于三层交换机的vlan之间路由

实训名称：基于三层交换机的vlan之间路由一、实训原理三层交换机有交换机的功能，同时又有路由器的的功能二、实训目的Vlan之间的通信三、实训步骤：拓扑图第一步：配左边的交换机第二步：配右边的交换机第三步：配核心交换机第四步：给PC机配置IP地址具体步骤：第一步：配左边的交换机EnConfVlan 2ExitInt f0/2switchport mode access switchport access vlan 2 int f0/3switchport mode access switchport access vlan 3 int f0/1switchport mode trunk 第二步：配右边的交换机EnConfVlan 4Vlan 5ExitInt f0/2switchport mode access switchport access vlan 4 int f0/3switchport mode access switchport access vlan 5 int f0/1switchport mode trunk 第三步：配核心交换机EnConfVlan 2Vlan 3Vlan 5ExitInt vlan 2Ip add 192.168.2.254 255.255.255.0Int vlan 3Ip add 192.168.3.254 255.255.255.0Int vlan 4Ip add 192.168.4.254 255.255.255.0Int vlan 5Ip add 192.168.5.254 255.255.255.0Exitint range f0/1-2switchport trunk encapsulation dot1q switchport mode trunkexitip routing第四步：给PC机配置IP地址四、实训结果从PC0 ping PC1。

Vlan间路由实验(三层交换机实现法)

今天我们来演示VLAN间路由的实验，配置方法有多种，我们首先来演示利用三层交换机实现V LAN间路由。

其实该实验还有另外一种实现方法：直接在交换机的物理接口配置IP而不用划分VLAN ，下面演示的是在交换机上划分VLAN的实现方法。

实验拓扑图：实验环境说明：1.分别启用路由器R1 、R2和交换机SW1；2.将路由器R1的Fa0/0端口的ip设为：192.168.1.2/24，关闭路由功能，用来模拟PC1，同时将默认网关设为：192.168.1.1；3.将路由器R2的Fa0/0端口的ip设为：192.168.0.2/24，关闭路由功能，用来模拟PC2，同时将默认网关设为：192.168.0.1；4.在交换机SW1上分别划分VLAN14、VLAN15两个VLAN，启用路由功能，用来充当三层交换机；5.将交换机SW1的Fa1/14端口的ip设为：192.168.0.1/24，并将该端口加入到VLAN14中；6.将交换机SW1的Fa1/15端口的ip设为：192.168.1.1/24，并将该端口加入到VLAN15中；实验结果要求：要求两台路由器可以相互ping通对方。

配置过程详解：交换机SW1的配置清单：1.开启交换机的路由功能，充当三层交换机使用SW1(config)#ip routingSW1(config)#exit2.在交换机SW1上划分VLAN：SW1#vlan dataSW1(vlan)#vlan 14SW1(vlan)#vlan 15SW1(vlan)#exit3.将交换机SW1的两个端口分别划入相应的VLAN：SW1(config)#int fa1/14SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 14SW1(config-if)#exitSW1(config)#int fa1/15SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 15SW1(config-if)#exit4.分别为每个VLAN设置ip：SW1(config)#int vlan 14SW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exitSW1(config)#int vlan 15SW1(config-if)#ip add 192.168.1.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exit路由器R1的配置清单：R1(config)#no ip routing //关闭路由功能R1(config)#ip default-gateway 192.168.1.1 //配置默认网关R1(config)#int fa0/0 //进入端口模式R1(config-if)#speed 100 //设置速率R1(config-if)#duplex full //设为全双工模式R1(config-if)#ip add 192.168.1.2 255.255.255.0 //配置ip地址和子网掩码R1(config-if)#no shut //启动端口R1(config-if)#exit路由器R2 的配置清单：R2(config)#no ip routingR2(config)#ip default-gateway 192.168.0.1R2(config)#int fa0/0R2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#ip add 192.168.0.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exit验证实验结果：R1pingR2:R1r#ping 192.168.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/162/216 ms R2pingR1:R2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/137/188 ms OK ,到此VLAN间路由实验（三层交换机实现法）就圆满完成了。

通过三层交换机实现VLAN间路由

通过三层交换机实现VLAN 间路由【实验名称】通过三层交换机实现VLAN 间路由【实验目的】掌握如何通过三层交换机实现VLAN 间路由。

【背景描述】假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，销售部和技术部也需要进行相互通讯，现要在交换机上做适当配置来实现这一目标。

【实现功能】使在同一VLAN 里的计算机系统能跨交换机进行相互通信，而在不同VLAN 里的计算机系统也能进行相互通信。

【实验拓扑】【实验设备】S2126G （1台）、S3550-24（1台）【实验步骤】第一步：在交换机SwitchA 上创建Vlan 10，并将0/5端口划分到Vlan 10中。

SwitchA # configure terminal ！进入全局配置模式。

SwitchA(config)# vlan 10 ！创建Vlan 10。

SwitchA(config-vlan)# name sales ！将Vlan 10命名为sales 。

SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/5 ！进入接口配置模式。

SwitchA(config-if)#switchport access vlan 10 ！将0/5端口划分到Vlan 10。

验证测试：验证已创建了Vlan 10，并将0/5端口已划分到Vlan 10中。

SwitchA#show vlan id 10VLAN Name Status Ports---- -------------------------------- --------- -------------------------------10 sales active Fa0/5第二步：在交换机SwitchA 上创建Vlan 20，并将0/15端口划分到Vlan 20中。

三层交换机实现VLAN间路由实验 (1)
