CL-I电容电感测试仪使用说明书苏州华电电气股份有限公司目录一、产品介绍 (1)1.1 技术指标1.2 功能特点二、操作指导 (2)2.1 面板说明2.2 测量操作三、现场测试 (4)3.1 接线3.2 注意事项四、仪器附件 (5)五、维修及售后服务 (6)一、产品介绍CL-I电容电感测试仪是专门用来测量电容、电感器组在不用断开连线的情况下的电容、电感值，特别适用于发、变电站内已投运的电力电容、电感器组。
1.1技术指标电容测量范围误差0.01μF～1.0μF ±0.05μF1.0μF～100.0μF ±（1%读数+0.2%满度）100.0μF～2000.0μF ±（1%读数+0.2%满度）最小分辨率： 0.001uF电感测量范围误差0.2mH～20mH ±0.05mH20mH～200mH ±(2%读数+0.2%满度）200mH～10H ±(2%读数+0.2%满度）最小分辨率： 0.001mH电阻测量范围误差0.5Ω～5Ω±0.05Ω5Ω～500Ω±（1%读数+0.2%满度）500Ω～2000Ω±（1%读数+0.2%满度）最小分辨率： 0.001Ω电源（市电）电压：220V±22V （AC）频率：50Hz±0.5Hz输出试验电压10.5VAC、1.0VAC、2.0VAC、5VAC、25VAC工频使用环境条件温度：-10°C～50°C湿度：≤90%RH 不结露体积重量体积：500mm×350mm×200mm重量：≤15kg钳表口径不小于68mm1.2功能特点◆操作简单，选择测量电容、电感、电阻只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。
◆保护提示钳表检查提示接线错误提示◆配备微型打印机，测量结束，可手动打印测试数据二、操作指导2.1面板说明1.电源插座（连接220V电源，带3A保险丝）2.仪器电源开关3.试验电压输出开关4.液晶显示屏25.操作旋纽6.打印机7.接地柱8.指示灯9.试验电流输入端子10.试验电压输入端子图12.2 测量操作1．打开电源等待5秒钟，液晶显示主菜单：图22.确认连线正确后打开电压输出开关及钳表开关，按下面板上的旋钮后显示图3正在测量……：3图33.测量完毕后可按下打印，即可打印本次操作得的试验电压，电流及试品值：图44.按下日期设定，即可进入下列图示修改当前显示及打印的日期、时间：图5三、现场测试3.1接线1．将电压输出线接到被测试品的两端。
lcr测试仪使用指导书

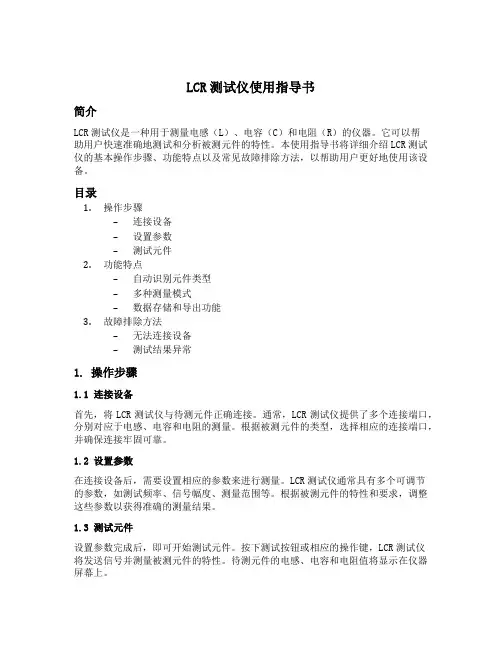

LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。
它可以帮助用户快速准确地测试和分析被测元件的特性。
本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。
目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。
通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。
根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。
1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。
LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。
根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。
1.3 测试元件设置参数完成后，即可开始测试元件。
按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。
待测元件的电感、电容和电阻值将显示在仪器屏幕上。
2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。
它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。
这一功能大大简化了用户的操作步骤，并提高了测试效率。
2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。
常见的测量模式包括串联模式、并联模式、自动模式等。
用户可以根据需要选择合适的模式进行测量，并获取相应的结果。
2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。
用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。
3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。
电感测试仪使用方法
电感测试仪使用方法
电感测试仪是用来测量电感值的仪器，通常由电感测试仪本体和测量线两部分组成。
使用电感测试仪的步骤如下：
1. 确保测试线和电感测试仪的接口插头相匹配，将测试线插入电感测试仪的测试接口。
2. 将测试线的另一端的夹子分别夹在待测电感元件的两端。
3. 打开电感测试仪的电源开关，如果需要设置测量范围，可在仪器上选择相应的量程。
4. 在测量范围和测试线连接正常的情况下，待测电感元件的电感值将会在仪器的显示屏上显示出来。
5. 测量完成后，关闭电感测试仪的电源开关，将测试线从待测电感元件和仪器上拔出。
需要注意的是，在使用电感测试仪时，应注意以下事项：
- 仪器和待测电感元件之间的连接应牢固，以避免测量时线路松动或接触不良导
致的误差。
- 在测量过程中，应保持测试现场的环境干净、整洁，避免灰尘、湿气等外部因素对测量结果的影响。
- 当待测电感元件为线圈等形状较大的元件时，应注意设置合适的测量范围，以避免仪器的过载或测量不准确。
- 在测量之前，应检查仪器是否正常工作，包括电池电量、显示屏是否正常等。
- 若待测元件中含有电荷或磁场，应在测量之前将其放电或消磁，以避免对仪器和测量结果的影响。
总之，正确使用电感测试仪可以提高测量的准确性，保护仪器的安全性，有效地完成对电感元件电感值的测量。
电子电容测量仪使用说明书

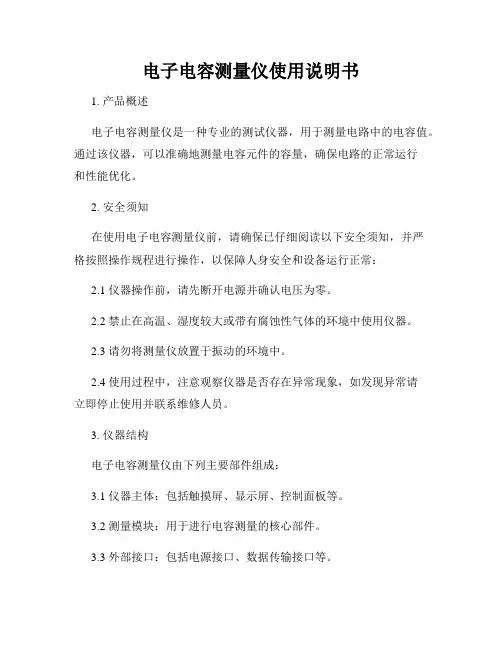

电子电容测量仪使用说明书1. 产品概述电子电容测量仪是一种专业的测试仪器，用于测量电路中的电容值。
通过该仪器，可以准确地测量电容元件的容量，确保电路的正常运行和性能优化。
2. 安全须知在使用电子电容测量仪前，请确保已仔细阅读以下安全须知，并严格按照操作规程进行操作，以保障人身安全和设备运行正常：2.1 仪器操作前，请先断开电源并确认电压为零。
2.2 禁止在高温、湿度较大或带有腐蚀性气体的环境中使用仪器。
2.3 请勿将测量仪放置于振动的环境中。
2.4 使用过程中，注意观察仪器是否存在异常现象，如发现异常请立即停止使用并联系维修人员。
3. 仪器结构电子电容测量仪由下列主要部件组成：3.1 仪器主体：包括触摸屏、显示屏、控制面板等。
3.2 测量模块：用于进行电容测量的核心部件。
3.3 外部接口：包括电源接口、数据传输接口等。
4. 使用步骤为了确保准确的测量结果，请按照以下步骤操作：4.1 连接电源：将电子电容测量仪的电源线连入标准电源插座，并打开电源开关。
确认仪器的供电电压符合标准要求。
4.2 连接被测电容元件：将被测电容元件的引脚连接至电子电容测量仪的测量接口，确保连接稳固可靠。
4.3 设置参数：使用触摸屏或控制面板调整测量参数，如测量范围、测量精度等。
4.4 进行测量：点击测量按钮，仪器将自动对被测电容元件进行测量，并在显示屏上显示结果。
4.5 分析结果：根据测量结果进行分析，判断被测电容元件是否符合要求。
5. 故障排除在使用过程中，可能会遇到一些常见故障现象，以下是一些常见故障的处理方法：5.1 仪器无法开机：请检查电源线是否连接正常，确认电源开关是否打开。
5.2 测量结果不准确：请检查被测电容元件的连接是否稳固，确认参数设置是否正确。
5.3 显示屏无法显示：请检查电子电容测量仪的电源是否正常供电，确认电源线连接是否松动。
6. 维护保养为了确保电子电容测量仪的长期稳定运行，建议进行定期的维护保养：6.1 清洁仪器外壳：使用干净柔软的布进行轻柔擦拭，避免使用酒精或有机溶剂。
电子电感测量仪使用说明书
电子电感测量仪使用说明书使用说明书导言：感谢您选择本款电子电感测量仪。
为了更好地使用该仪器，确保测量结果的准确性和安全性，本使用说明书将详细介绍该仪器的功能、操作方法、注意事项等内容。
请仔细阅读并按照说明进行操作。
一、仪器介绍1. 仪器外观：本电子电感测量仪外观简洁美观，采用优质材料制成，具有抗震、抗干扰能力强的特点。
2. 仪器功能：本仪器具备以下主要功能：(1) 电感测量：可用于测量电感元件的电感值，范围为0.1mH至1000mH。
(2) 频率测量：可测量电感元件的工作频率，范围为10Hz至1MHz。
(3) 数据记录：可以记录多组测量数据，方便后续分析和比对。
二、操作流程1. 准备工作：在使用本仪器之前，请确保以下准备工作已完成：(1) 将仪器放置在平稳、干燥、无腐蚀性气体的工作环境中。
(2) 保持仪器电源供应稳定，确保正常工作。
(3) 清理测量接口，确保接触良好。
2. 仪器开机：(1) 插入电源适配器，并检查电源指示灯是否亮起。
(2) 按下开机按钮，等待仪器初始化完成。
3. 电感测量：(1) 将待测电感元件的两端插入测量接口，确保接触良好。
(2) 在仪器面板上选择电感测量功能。
(3) 按下测量按钮，仪器将自动测量电感值并显示在屏幕上。
4. 频率测量：(1) 将待测电感元件的两端插入测量接口，确保接触良好。
(2) 在仪器面板上选择频率测量功能。
(3) 按下测量按钮，仪器将自动测量频率值并显示在屏幕上。
5. 数据记录：(1) 在测量完成后，按下记录按钮将当前测量结果记录下来。
(2) 您可以查看已记录的数据，并进行导出或删除等操作。
三、注意事项1. 仪器保养：(1) 避免将仪器暴露在潮湿、高温、尘埃等恶劣环境中。
(2) 定期清理仪器表面和连接接口，保持良好的工作状态。
(3) 仪器长期不使用时，请断开电源并妥善存放。
2. 安全使用：(1) 请勿在高压或高电流环境下使用本仪器。
(2) 严禁在湿手或接触带电物体的情况下操作仪器。
电容电感测试仪使用方法
电容电感测试仪使用方法电容电感测试仪是一种用于测量电容和电感值的仪器。
它广泛应用于电子工程、通信工程、电力工程等领域。
本文将介绍电容电感测试仪的使用方法。
一、电容测试1. 连接电路：将被测电容器的两端分别连接到测试仪的电容测试接口上。
2. 设置测量范围：根据被测电容器的额定值，选择合适的测量范围。
一般来说，选择最接近被测电容值的测量范围可以提高测量的准确性。
3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电容进行测量。
在测量过程中，测试仪会显示被测电容的值，并根据需要提供其他相关数据，如等效串联电阻等。
4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。
二、电感测试1. 连接电路：将被测电感器的两端分别连接到测试仪的电感测试接口上。
2. 设置测量范围：根据被测电感器的额定值，选择合适的测量范围。
与电容测试类似，选择最接近被测电感值的测量范围可以提高测量的准确性。
3. 开始测量：按下测试仪的测量按钮，仪器将开始对被测电感进行测量。
在测量过程中，测试仪会显示被测电感的值，并根据需要提供其他相关数据，如等效串联电阻等。
4. 记录测量结果：在测量完成后，将测量结果记录下来，可以通过测试仪上的显示屏或者连接到计算机上进行数据记录。
三、注意事项1. 在进行电容电感测试时，应确保测试仪的正负极连接正确，避免短路或其他错误操作导致的测量失败或仪器损坏。
2. 在进行测量时，应注意避免外界干扰。
尽量选择无电磁干扰的环境，并保持测试仪与其他电源设备的距离。
3. 在进行电感测试时，应注意被测电感器的自感影响。
为了减小自感影响，可以采用串联电阻或其他补偿方法。
4. 在进行电容测试时，应注意被测电容器的电压等级。
如果被测电容器的电压等级较高，应选择相应的测试仪器和测量范围，以确保测量的准确性和安全性。
5. 在进行电容电感测试时，应根据具体要求选择合适的测试方法和参数，以获得准确的测量结果。
电感测试仪使用方法说明书
电感测试仪使用方法说明书注意事项：1. 本说明书旨在介绍电感测试仪的基本使用方法，帮助用户正确操作设备。
2. 本说明书按照以下格式撰写：标题、介绍、功能特点、使用步骤、注意事项。
3. 阅读者请遵守本说明书中的安全注意事项以确保正常操作和您的个人安全。
4. 请勿在使用设备时尝试非法、危险或不符合使用要求的操作。
标题：电感测试仪使用方法说明书介绍：本电感测试仪使用说明书旨在帮助用户了解该设备的基本特点和正确操作流程，以确保有效准确地测试电感值。
功能特点：该电感测试仪具备以下功能特点：1. 精准度高：设备采用先进的技术和精密的设计，能够准确测试各种电感元件的参数。
2. 大屏幕显示：设备配备大屏幕显示器，可以清晰直观地显示测试结果。
3. 简单易用：操作简单易懂，用户只需按照指示进行操作即可完成测试。
4. 多种电感值读取方式：支持自动和手动读取电感值，满足不同用户的需求。
5. 数据存储功能：设备配备内存芯片，可以存储测试数据供后续参考和分析。
使用步骤：下面是本设备的使用步骤，供用户参考：1. 准备工作：确保设备通电正常，并将待测电感元件正确连接到测试端口。
2. 选择测试模式：根据需要，选择自动或手动测试模式。
3. 选择测试参数：根据待测电感元件的特性，选择相应的测试参数，如频率、电压等。
4. 启动测试：根据设备的指示，按下测试按钮启动测试。
5. 等待测试完成：等待设备完成测试，并显示测试结果。
6. 读取测试结果：查看设备的屏幕显示，可以直接得到待测电感元件的电感值。
7. 存储数据（可选）：如需存储测试结果，可以按设备的存储按钮保存数据。
注意事项：为保证测试的准确性和安全性，请用户严格遵守以下注意事项：1. 请确保设备通电稳定，并正常接地，以防止电气意外发生。
2. 使用前请先阅读设备的用户手册，并按照手册指导正确操作。
3. 避免在高温、潮湿、尘土环境中使用设备，以免影响设备的正常工作和寿命。
4. 请勿将设备连接到超过其额定电压范围的电路中，以防止设备损坏或发生安全事故。
LC200A说明书
LC200A型手持式电感电容测量仪用户册手Rev. 5.1郑州明禾电子科技有限公司LC200A型手持式电感电容测量仪基于LC谐振原理，加入高速微控制器的精密测量计算，能够测量1uH以下的电感和小于1pF 的小电容，测量范围广，精度高，体积小，质量轻，方便携带。
LC200A型手持式电感电容测试仪具有四个测量档位，所有档位都是自动量程的，使用非常方便。
1、C档………电容档(0.01pF~10uF)2、L档………电感档(0.001uH~100mH)3、Hi.L档………大电感档(0.001mH~100H)4、Hi.C档………大电容档(1uF~100mF)一、技术指标：二、结构介绍：下图是整体效果图，可以使用miniUSB接口或者Φ5.5DC插口的5V电源适配器为本仪器供电。
注意：供电电压为5V，如果使用DC插头适配器，极性请确认是内孔正极，外周负极。
也可以安装4接5#电池为仪表供电，经测试连续使用时间大于60小时，电池供电时如果仪表连续5分钟未使用，会自动关闭电源。
在电池供电情况下，默认背光关闭，同时按下ZERO和FUNC可开启背光，再按一下关闭背光。
图1：正面介绍图2：右侧是外接DC电源接口图3：电源开关和miniUSB插座图4：电池匣按键共有5个，红色的归0按钮，蓝色的大电容Hi.C选择、蓝色的大电感Hi.L选择、蓝色的L/C选择以及蓝色的扩展功能FUNC 键。
LC200A档位选择功能如下表所示，其中Hi.C、Hi.L和L/C选择是带自锁的，设按下为1，松开为0, X则代表任意。
三、使用说明1、连接5V电源，打开电源开关。
2、根据待测元件选择适合的档位，测试夹开路时，屏幕显示：电容显示：MEASURE Cx 0.00pF电感显示：MEASURE Lx OVER RANGE大电感显示：MEASURE Hi.L OVER RANGE大电容显示：MEASURE Hi.C 0.00uF测试夹短路，屏幕显示：电感显示：MEASURE Lx 0.000uH电容显示：MEASURE Cx OVER RANGE大电感显示：MEASURE Hi.L 0.000mH3、如果仪表测试端开路时，电容值显示不是0，或者仪表测试端短路时电感值显示不是0,需要进行归零，具体方法分电容和电感两种模式：①电容和大电容模式：在仪表测试端开路时，按下红色的Zero 按钮，出现：CALCULATING…保持按下状态并停留1秒钟，等待显示CALCULATING…OK后松开按键，屏幕显示0.00pF，完成归零过程。
电容电感测试仪使用方法
电容电感测试仪使用方法
电容电感测试仪是用来测试电容和电感的仪器。
以下是一般的使用方法：
1. 确保测试仪处于关闭状态，将测试仪的两个测试针或夹子插入电容或电感器的引脚。
2. 打开测试仪，并将测试模式设置为电容或电感测量模式。
根据测试仪的型号不同，可能需要旋转选择钮或按下按钮来选择所需的模式。
3. 调整测试仪的量程，使其适应被测电容或电感的范围。
一般情况下，测试仪会自动选择合适的量程，但也可以手动调整。
4. 观察测试仪显示屏上的读数。
对于电容测量，它将显示电容的大小，通常以法拉为单位。
对于电感测量，它将显示电感的大小，通常以亨利为单位。
5. 在测试完成后，将测试仪的测试针或夹子从电容或电感器的引脚上拔出，并将测试仪关闭。
请注意，具体的使用方法可能会根据不同的测试仪型号有所不同。
因此，在使用电容电感测试仪之前，请务必阅读并遵循测试仪的操作指南和使用说明书。
电容电感检测仪说明书
武汉市华天电力自动化有限责任公司电容电感检测仪说明书目录一、概述: ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）二、测量仪器特点：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）三、捡测参数项目：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）四、等效方式：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）五、仪器技术参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（２）六、测量范围、分辨率及误差值：．．．．．．．．．．．．．．．．．（２）七、钳形表测量范围及误差（部件）：．．．．．．．．．．．．．．（２）八、仪器工作原理：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（３）九、使用前的注意事项：．．．．．．．．．．．．．．．．．．．．．．．．．（３）十、解释测量结果的意义：．．．．．．．．．．．．．．．．．．．．．．．（３）十一、仪器面板及说明：．．．．．．．．．．．．．．．．．．．．．．．．．（４）十二、仪器接线方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十三、仪器操作方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十四、：与电脑数据通讯．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）电容电感测试仪一、概述：电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。
针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：▣现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；▣完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；▣大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整；二、测量仪器特点：▣本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；▣大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；▣液晶屏幕自带触屏按键，使操作直观、简单；▣电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；▣波形和测量数据同时显示，使测试过程更直观；▣新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；▣本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备；三、检测参数项目：四、等效方式：RC内部串、并等效电路图图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。
全自动电容电流测试仪说明书
全自动电容电流测试仪说明书目录一、用途及特点 (2)二、技术指标 (3)三、面板介绍 (3)四、测量原理 (4)五、配电网中PT接线方式及变比 (5)1) 3PT接线方式 (5)2) 4PT接线方式 (8)六、使用方法 (11)七、仪器检验 (14)八、测量实例 (14)一、用途及特点本仪器适用配网电压等级：6kV、10kV和35kV中压配电网中性点不接地系统目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
本测试仪直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT 和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
LCR测试仪操作指导书
LCR测试仪操作指导书目录一、目的 (3)二、使用范围 (3)三、LCR功能面板介绍 (3)四、LCR测试电阻类元器件的具体操作 (3)五、LCR测试电容类元器件的具体操作 (3)六、LCR测试电感类元器件的具体操作 (4)七、注意事项LCR测试仪操作指导书一、目的：规范我司电子元器件入厂检验要求，提高电子元器件质量，保证我司产品的合格率；二、范围：适用于来料和生产退料重新送检的电阻、电容、电感；三、LCR 功能面板介绍3.1测试探头：用于测试被测元器件3.2量程设置：用于设置测量范围，一般选用自动3.3复位键：用于测试前消除设备自身误差3.4触发方式：由于测量实际是在设备本身加外围电路四、LCR 测试电阻类元器件的具体操作4.1. 将LCR 电源插头插到AC220V 电源上，将电源（POWER ）打开, 选择“FUNCTION ”(功能)面板下“R ”键，“R ”指示灯点亮4.2短接LCR 的测试探头，按下“MAU/Reset ”整机复位。
（由于我公司LCR 复位功能不能用，在测试阻值较小的电阻时，电阻的实际值=LCR 测试显示值-LCR 探头短接显示值；）4.3选择LCR 触发方式，在“TRIG ”面板下选择“INT ”(外部输入方式)，此时“INT ”指示灯亮4.4选择“RANGE ”（量程）面板下，按下“AUTO ”（自动模式）键，“AUTO ”指示灯亮4.5选择“CIRCUIT ”(电路模式)，按下“AUTO ”键，“AUTO ”指示灯亮4.6将“FREQ ”（频率）面板下“1KHZ ”键按下，“1KHZ ”指示灯亮4.7将“LEVEL ”（电压级别）面板下选择“1V ”，“1V ”指示灯亮4.8 完成以上设置后，对电阻进行检验；将LCR 上两个探头分别夹在电阻的两个PIN 上，然后记录下显示的数值，4.9 测试完毕后，关闭“POWER ”按钮，把下电源线五、用LCR 测试电容类元器件的具体操作5.1. 将LCR 电源插头插到AC220V 电源上，将电源（POWER ）打开, 选择“FUNCTION ”(功能)面板LCR 电源开关 被测元件参数值 量程设置电压级别设置频率设置 触发方式设置 功能面板电路模式面板复位键下“C”键，“C”指示灯点亮，5.2短接LCR的测试探头，按下“MAU/Reset”整机复位。
电容测量仪的使用教程
电容测量仪的使用教程电容测量仪是一种常用的电子测量工具，可以用来测试电容器的容值大小。
在电子学和电路设计中，电容测量仪被广泛使用，它不仅可以用于故障排查，还可以用于电路的调试和优化。
本文将介绍电容测量仪的基本原理和使用方法，以帮助读者更好地进行电容测量。
一、电容测量仪的基本原理电容测量仪的基本原理是利用电容器对电源电压的响应来测量其容值大小。
当电容器向恒流源充电或放电时，其电压会随时间变化。
根据电容器的电压变化曲线，我们可以计算出电容器的容值。
电容测量仪通过对电容器的充放电过程进行实时监测，并计算出电容器的容值。
二、电容测量仪的使用方法1. 准备工作首先，我们需要确认电容测量仪的工作状态是否正常。
打开电容测量仪，检查显示屏是否正常显示。
如果显示屏没有显示任何内容，可能是电池电量不足或者出现故障，这时需要更换电池或进行维修。
2. 连接测量仪将测量仪的正负极与待测电容器的两极进行连接。
确保连接稳固，以免影响测量结果。
在连接时，应注意将正负极对应正确，否则会导致测量值出现错误。
3. 进行测量启动电容测量仪，并按照仪器上的操作指南进行操作。
通常，测量仪会给出测量的起始电压和充放电的时间间隔。
按照仪器的提示，进行充放电操作。
4. 读取测量结果测量仪通常会在操作完成后自动显示测量结果。
这些结果可能以数字或者图表形式呈现，显示电容容值的大小。
对于一些高级的测量仪，还可以提供电容器的等效串联电阻（ESR）等参数。
三、使用技巧1. 选择合适的测量仪市场上有各种不同类型的电容测量仪，包括手持式和台式仪器。
根据自己的需要和预算，选择适合的测量仪。
