CPU供电原理及上下管为何要一起更换
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析CPU(CentralProcessingUnit)是一种集中处理系统的核心部件，也被称为中央处理器。
CPU的供电电路是其功能的关键模块，依赖其可靠的稳定供电能力，为电脑的运行提供强劲的动力支持。
因此，对CPU供电电路的原理及故障现象的浅析显得愈发重要。
CPU供电电路原理就是向CPU提供功率，实现CPU功能的执行和运行。
总体来说，CPU供电电路有两个部分组成，即供电电路和保护电路。
其中，供电电路的作用是调节电源电压，给CPU提供安全稳定的电源；保护电路的作用则是保护CPU免受不正常电压的损坏，当电压超过正常范围时，保护电路会立即切断电源，避免CPU发生损坏。
CPU供电电路故障一般由两个部分组成，一部分是由于电源不稳定而引发的故障，另一部分是由于保护电路故障而引发的故障。
常见的电源故障现象有：CPU发热过热，电源过载，周期运行超时等。
而保护电路故障可用常见的有：电源电压过低，过压保护引起的电源切断等。
可以看到，稳定的CPU供电电路对电脑的运行有着十分重要的作用，因此我们应该采取适当的方法和技术来保护各种电路，确保电脑的稳定工作。
首先，应检查电源的稳定性和负载能力，确保它具有足够的输出能力，以及充分的热量分配和散热系统，这样可以有效地减少CPU的发热量，降低CPU的过热可能性。
其次，我们应检查供电路中的安全保护电路。
比如，它应检查主板上电源连接的正负电压变化，当电压超出正常范围时才会关闭电源，以防止电路短路。
此外，还可以采用一些新的保护措施来防止CPU供电电路故障，如使用自动化热传感器，增加热传感器的数量，采用智能风扇系统等，以确保CPU的正常工作，确保电路的稳定和安全。
总而言之，稳定的CPU供电电路对电脑的性能有着十分重要的作用，因此我们应该采取必要的措施来确保CPU供电电路的可靠性，以保护电脑的正常运行。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析CPU是计算机中常见的重要元件，电路设计者需要对它有一定的了解才能设计出合理可靠的电路。
其中供电电路是CPU的关键，它负责CPU的供电、保护与控制。
本文将对CPU的供电电路原理、组成、结构和故障浅析进行介绍。
一、CPU供电电路原理CPU的供电电路原理是将较低的电压转换成CPU所需的电压，并保证稳定的输出电压。
它的基本结构包括电源，变压器，电容器，稳压器，电感，热保护器等元件，其工作原理是将较低的电压转换成 CPU 需的电压，并通过稳压器对输出电压进行稳定。
二、CPU供电电路组成CPU供电电路的组成元件主要有电源、变压器、电容器、稳压器、电感、热保护器等。
1、电源：CPU供电电路的起点是电源，电源的主要作用是将市电转换成可以供给CPU使用的电压。
电源可分为交流电源和直流电源，它的输出电压根据不同的类型有所不同。
2、变压器：变压器是一种输出电压与输入电压之间可以变换的电路元件。
变压器是通过交叉绕组，利用交流电磁感应原理，使输出电压与输入电压的比值产生改变，从而达到输出电压满足CPU的要求。
3、电容器：电容器的作用是稳定CPU的电压。
当输入的电压大于稳定电压时，电容器可以吸收有效的电量，当输入的电压小于稳定电压时，电容器可以释放存储的电量，从而保证CPU的电压稳定的工作。
4、稳压器：稳压器是一种电路元件，主要作用是通过改变负载来保持输出电压不变。
稳压器可以抑制输入电压的变化，从而保证CPU输出电压的稳定性。
5、电感：电感是一种电路元件，它可以抑制CPU供电线路中的电流变化，从而有效抑制CPU供电电路输出中的噪音。
6、热保护器：热保护器的作用是当CPU的温度升高时，热保护器可以关断电路，避免CPU过热而发生损坏。
三、CPU供电电路故障浅析CPU供电电路故障的表现主要有电压过高或过低、功率过大或过小等现象。
造成故障的原因有多种，主要有下文列出的。
1、电容器失效：电容器的失效可能是由于过载，过载会使电容器效率大大降低，从而影响CPU供电电路的正常工作。
电脑主板CPU供电电路原理图解

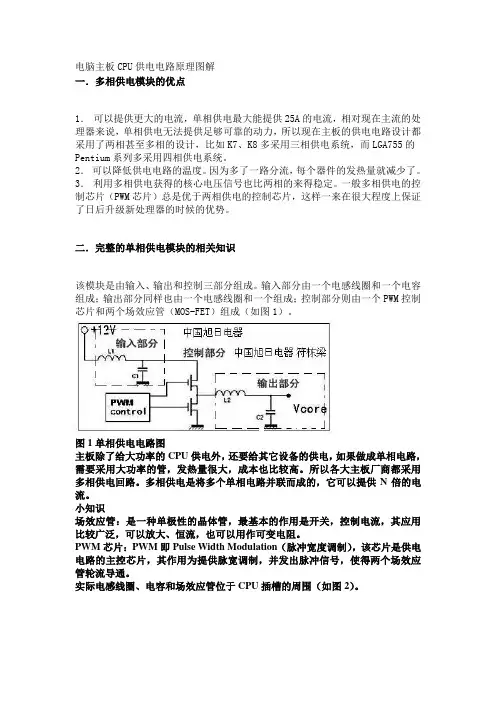

电脑主板CPU供电电路原理图解一．多相供电模块的优点1．可以提供更大的电流，单相供电最大能提供25A的电流，相对现在主流的处理器来说，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计，比如K7、K8多采用三相供电系统，而LGA755的Pentium系列多采用四相供电系统。
2．可以降低供电电路的温度。
因为多了一路分流，每个器件的发热量就减少了。
3．利用多相供电获得的核心电压信号也比两相的来得稳定。
一般多相供电的控制芯片（PWM芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证了日后升级新处理器的时候的优势。
二．完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。
输入部分由一个电感线圈和一个电容组成；输出部分同样也由一个电感线圈和一个组成；控制部分则由一个PWM控制芯片和两个场效应管（MOS-FET）组成（如图1）。
图1单相供电电路图主板除了给大功率的CPU供电外，还要给其它设备的供电，如果做成单相电路，需要采用大功率的管，发热量很大，成本也比较高。
所以各大主板厂商都采用多相供电回路。
多相供电是将多个单相电路并联而成的，它可以提供N倍的电流。
小知识场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流，其应用比较广泛，可以放大、恒流，也可以用作可变电阻。
PWM芯片：PWM即Pulse Width Modulation（脉冲宽度调制），该芯片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号，使得两个场效应管轮流导通。
实际电感线圈、电容和场效应管位于CPU插槽的周围（如图2）。
图2 主板上的电感线圈和场效应管了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。
三.判断方法1．一个电感线圈、两个场效应管和一个电容构成一相电路。
这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的个数无关。
这是因为在主板供电电路中电容很富裕，所以，一个电感加上两个场效应管就是一相；两相供电回路则是两个电感加上四个场效应管；三相供电回路则是三个电感加上六个场效应管。
cpu主供电电路的工作原理及分析解析
cpu主供电电路的工作原理及分析解析CPU（中央处理器）是计算机的核心部件，负责执行各种指令和处理数据。
为了保证CPU正常运行，主供电电路起着至关重要的作用。
本文将详细介绍CPU主供电电路的工作原理及分析解析。
一、主供电电路的基本组成CPU主供电电路主要由以下几个部分组成：1. 电源：供应电流和电压给CPU的电源单元。
2. 电源单元：负责将电源提供的直流电转换为CPU需要的稳定电压。
3. 电压调节器：根据CPU的工作状态和需求，调节电压的大小，保证CPU供电的稳定性。
4. 电容器：用于储存电能，平衡电压波动，提供稳定的电流给CPU。
5. 稳压模块：用于控制电压的稳定性，防止电压过高或过低对CPU造成损害。
二、主供电电路的工作原理主供电电路的工作原理如下：1. 电源提供直流电：电源将交流电转换为直流电，并提供给电源单元。
2. 电源单元转换电压：电源单元将直流电转换为CPU需要的稳定电压。
通常情况下，CPU需要的电压为1.2V、1.8V或3.3V。
3. 电压调节器调节电压：根据CPU的工作状态和需求，电压调节器调节电压的大小。
当CPU处于高负载状态时，电压调节器会提供更高的电压以满足CPU的需求；当CPU处于低负载状态时，电压调节器会降低电压以节省能量。
4. 电容器平衡电压波动：电容器储存电能，当电压波动时，电容器会释放或吸收电能，以平衡电压的波动，保持供电的稳定性。
5. 稳压模块控制电压稳定性：稳压模块监测电压的稳定性，并根据需要进行调整。
如果电压过高或过低，稳压模块会采取相应的措施，如调节电压调节器的输出电压或关闭电源，以保护CPU的安全运行。
三、主供电电路的分析解析在分析主供电电路时，需要考虑以下几个关键因素：1. 电源的质量：电源的质量直接影响CPU的供电稳定性。
优质的电源能够提供稳定的电流和电压，减少电压波动，保护CPU的正常工作。
2. 电压调节器的性能：电压调节器的性能决定了其对电压的调节能力。
主板维修-CPU供电电路ppt课件
由于CPU核心电压较低，且有着越来越低的趋势，ATX电源供给主板 的12V和5V直流电不能直接供给给CPU，所以需要一定的供电电路来 进行高电流电压到低电流电压的转换（即DC-DC转换），这些转换 电路就是CPU供电电路。
CPU供电电路的功能：为CPU提供电能，保证CPU在高频，大电流工 作状态下稳定的运行。同时由于CPU功耗非常大，从低负荷到满负 荷，电流变化非常大，为了保证CPU能够在快速负荷变化中，不会 因为电流供应不上而无法工作，CPU供电电路要求具有非常快速的 大电流响应能力。
可编辑ppt
1
CPU供电电路组成
CPU供电电路主要有电源管理芯片，场效应管（上下管），电感， 滤波电容等元件组成。
可编辑ppt
2
CPU三相核心供电电路
可编辑ppt
3
上下管的区分
1.上管D极与P4 12V相通。 2.上管S极接下管D极。 3.下管S极接地。 4.上下管G极都通电源IC。
CPU核心供电测试点
8
上下管形式： 1.一个上管、一个下管 2.一个上管、两个下管 3.两个上管、两个下管
可编辑ppt
9
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
可编辑ppt
5
CPU核心供电短路维修方法
1.电解电容有无击穿损坏。 2.上下管有无击穿。 3.黑色钽电容有无击穿。 4.检测电源IC有无短路损坏。 5.南北桥有无短路。
插上P4就掉电。 1.上下管有无击穿。 2.滤波电解电容有无击穿。
3.电源IC有无短路损坏。
可编辑ppt
6
可编辑ppt
7
可编辑ppt
1.上管S极 2.下管D极 3.供电电感 4.电容正极
第十五节 CPU供电的工作原理
第十五节CPU供电的工作原理一：CPU供电
CPU——产生——VID信号——控制——电源管理芯片——产生——相对CPU供电的G极控制电压——控制——场管——产生——CPU供电
二：
（1）A:CPU供电多由开关供电并联起来的一个多相供电，有几个内核电感为几相供电，几相供电并联起来增大
供电电流。
B：CPU供电是根据CPU的类型来输出供电，不同的CPU 的工作电压不同，CPU电压1.0V——1.75V。
（2）电源管理芯片：A:主电源管理芯片+从电源管理芯片
B：单独的一个电源管理芯片
注：A：主电源管理芯片控制从电源管理芯片，从电源管理芯片控制场管。
B：每个电源管理芯控制几相供电是固定的，代换时型号必须相同。
（3）场管的作用
上管：输入端与12V相连的为上管，起供电作用。
下管：输出端接地为下管，起放电保护作用。
注：不同主板上下管的数量不同，上下管都可以是一个或两个，增强CPU供电。
（4）电感
外核电感与12V相连，为12V供电滤波，只有一个。
内核电感与CPU座相连，起储能作用，有几个电感为几相供电。
（5）电容
A:给12V滤波的电容一般用：1500UF 16V ,2200UF 16V,3300UF 16V.
B:给CPU供电滤波的电容：1500UF 6.3V ,2200UF 6.3V, 3300UF 6.3V.
注：CPU供电部分滤波电容损坏会引起瞬间断电，不复位，CPU不工作，自动断电，蓝屏，死机等。
（6）测电源管理芯片是否输出，侧上下管的控制极电压，一般测上管就可以。
cpu供电 上下mos管 工作原理
cpu供电上下mos管工作原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!CPU供电系统中的上下MOS管工作原理解析在计算机硬件领域，CPU（中央处理器）作为电脑的心脏，其稳定运行至关重要。
主板维修教程之CPU供电电路原理及检修
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。
简述cpu三项供电电路原理,结构及故障检测维修流程方法
简述cpu三项供电电路原理,结构及故障检测维修流程方法 CPU的三项供电电路包括核心供电电路、缓存供电电路和输入输出供电电路。
这三个电路分别为CPU的核心部分、缓存部分和输入输出部分提供稳定的电源供应，以确保CPU正常运行。
核心供电电路是CPU最重要的供电电路，它为CPU的核心部分提供电源。
核心供电电路通常由多个电压稳压器组成，这些电压稳压器负责将输入的高压电源转换为CPU核心部分所需的低压电源，并保持电压的稳定性。
核心供电电路中还包括滤波电路，它能够滤除输入电源中的噪音和干扰，确保CPU核心部分得到稳定而干净的电源供应。
缓存供电电路为CPU的缓存部分提供电源。
缓存是CPU内部的一种高速存储器，它用于临时存储CPU的指令和数据，以提高CPU的运行效率。
缓存供电电路通常也由电压稳压器和滤波电路组成，它们的设计和工作原理与核心供电电路类似。
输入输出供电电路为CPU的输入输出部分提供电源。
输入输出部分是CPU与外部设备进行通信和数据交换的接口，包括各种输入输出端口和控制电路。
输入输出供电电路通常也由电压稳压器和滤波电路组成，以确保输入输出部分正常工作。
在进行CPU故障检测维修时，一般遵循以下流程方法：1. 检查电源供应：首先检查CPU的电源供应情况，确保电源线正常连接，电源开关打开，以及电源电压和电流是否符合CPU的要求。
如果有问题，需要修复或更换电源。
2. 检查供电电路：检查核心供电电路、缓存供电电路和输入输出供电电路的稳压器和滤波电路是否正常工作。
如果发现故障，需要修复或更换这些电路的元件。
3. 检查故障指示灯：一些CPU可能配有故障指示灯，可以根据指示灯的状态来判断故障原因。
检查故障指示灯的亮灭情况，并参考CPU的说明书来判断故障原因。
4. 检查其他部件：如果以上步骤没有找到故障原因，需要进一步检查CPU的其他部件，如散热器、风扇等是否正常工作。
如果发现故障，需要修复或更换这些部件。
5. 检查软件配置：最后，还需要检查CPU的软件配置是否正确。
笔记本电脑CPU供电电路原理图
CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。
我们先简单介绍一下供电电路的原理，以便大家理解。
一般而言，有两种供电方式。
1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。
上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。
虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。
2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。
其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。
上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。
强调这些元器件是为了后文辨认几相供电做准备。
由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
上图就是一个两相供电的示意图，其实就是两个单相电路的并联，因此它可以提供双倍的电流。
三相供电当然就是三个单相电路并联而成的，因此可以提供三倍的电流。
电脑主板cpu供电
cpu供电组成（识别）：
场效应管、储能电感、电容、控制芯片
Cpu供电原理：
辅助供 电插座
D 上管 Q1
单相供电
芯片
Q2 下管
续流 S
CPU电压
如何分辨上下管？
1.看大小：上管比较小，下管比较大 2.看数量：上管一个，下管两个 3.看型号：70N03, 90N05 上管型号小 4.测量：上管D极接四脚电源插座，下管S极》cpu电压
Cpu供电维修：
Cpu供电损坏后现象？ 1.开机风扇转、灯亮、屏不显示 2.插上诊断卡，不跑码，诊断卡显示00、FF 3.开机风扇转下即停。拔下cpu辅助供电线，开机风扇一
直转。
如何检测cpu供电是否正常？ 万用表20v电压档，测量电感、上mos管s极、下mos管d
分析：cpu供电电路短路引起保护停机
短路位置：1.atx电源坏 2.cpu供电短路
1）mos管损坏--------测量储能电感对地短路，拆下下管 不短路则为mos管坏。
2）北桥坏--------测量储能电感对地短路，拆下下管还短 路则为北桥损坏
3）控制芯片------测量电感未短路，一通电就短路，芯片 坏。
极 电压是否正常。 478—1.7v 775---1.3v
Cpu维修步骤：
1.装上cpu或cpu假负载测电压 2.最易损坏------电容（电容鼓包、漏液） 3.Mos管-------任意两脚不直通（显示<10）则好 4.控制芯片分驱动芯片、主芯片
补焊芯片 5.更换芯片
典型故障：开机风扇转一下即停、灯闪
地。
Cpu供电工作原理：
1.12v经过小电感、电容（耐压16v）滤波送到上管D极， 芯片根据cpu类型控制上管导通的时间，12v电压经上 管D极到s极经过储能电感给cpu滤波电容充电。
cpu主供电电路的工作原理及分析
毕业设计（论文）标题：cpu电源供电电路的分析学生姓名：曾光玉系部：汽车电子系专业：计算机硬件与外设班级：1001班指导教师：肖永忠株洲职业技术学院教务处制目录摘要 (3)1、cpu供电电路的组成 (4)1.1cpu供电电路的功能 (4)1.2cpu供电电路的组成 (4)2、cpu供电电路的工作原理及分析 (8)2.1单相cpu供电电路详解 (8)2.2两相cpu供电电路详解 (11)3、cpu供电电路故障检修 (14)3.1cpu供电电路的易损元件 (14)3.2cpu供电电路的检修方法 (14)3.3cpu供电电路的检修流程 (15)结论 (16)参考文献 (17)后记 (18)摘要现在我们生活在信息泛滥的时代，电脑已经普及到每家每户。
但是买电脑容易，修电脑难，如果送去维修又太不划算而且费时，所以在生活中我们掌握一些简单的维修技术不仅节约了宝贵的时间同时又节约了一些不必要的开支。
这本书主要详细讲解了主板的八大电路中其中之一的cpu供电电路。
从cpu供电电路的组成到cpu供电电路的维修一一做了比较详细的分析。
本书在编写的过程中参考了大量的资料，笔者在此对这些作者表示衷心的感谢。
由于本书编写时间匆促，加上作者水平有限，难免有错漏之处，请读者批评指正。
关键词：cpu供电电路原理、电源管理芯片、导通、截止。
1.cpu供电电路的组成1.1cpu供电电路的功能主板的CPU供电电路最主要的功能是为CPU提供电能，保证CPU在高频，大电流工作状态下稳定地运行。
同时，由于现在的CPU功耗非常大，从低负荷到满负荷，电流的变化非常大，为了保证CPU能够在减速的负荷变化中，不会因为电流供应不上而无法工作，CPU供电电路要求具有非常快速的大电流响应能力。
另外，CPU供电电路同时也是主板上信号强度最大的地方，处理得不好会产生串扰效应，而影响到较弱信号的数字电路部分，因此CPU供电部分的电路设计制造要求通常都比较高。
简单来说，CPU供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析
1CPU供电电路简介
CPU供电电路是现代计算机存储系统中重要的部件之一，它负责定义和管理系统中各个电路的工作状态，保证每个部件能够顺利操作。
CPU供电电路由电源和供电单元组成，由电源为系统提供电力，供电单元根据系统需要，为各个组件提供必要的电压。
2CPU供电电路原理
CPU供电电路有两个主要组件，即电源和供电件。
电源件向整个电路提供能量，常用的电源件包括变压器、稳压电源、正压电源以及可变电源等。
而供电件负责把电源件的电压调整到不同的等级以供各个部件使用，电路中比较常见的供电件有直流-交流转换器、电容、电感等元器件。
3CPU供电电路故障浅析
CPU供电电路往往受到外界温度变化、雷击、开关操作等因素影响，容易出现故障现象。
常见的故障类型有：电源欠压、电路噪声增加、电源电压抖动、供电单元输出电压不稳定、端口过载、电路走火等。
对于上述故障，最好的办法就是检测故障原因，进行处理，去除外界的干扰，防止此类故障的进一步发生。
总之，CPU供电电路是计算机系统中重要的部件，它负责不同电路单元之间的电压调整及电源提供，但容易受外界因素影响而出现故
障，因此，系统维护者应持续关注CPU供电电路状态，及时保养、检测，减少故障的发生。
CPU核心供电处上下管D极对地阻值(可大不可小)
核心提示：上假负载,用二极管档测量CPU核心电压点对地阻值"0"短路①滤波电容击穿②反压二极管击穿③下管击穿④I/O严重击穿⑤南北桥击穿"1"断路清洁CPU座,更换CPU座. 有阻值(一般478板≥20Ω) 在路测量上下管是否正常,测上管G级对地阻值"0"短路电上假负载,用二极管档测量CPU核心电压点对地阻值"0"短路①滤波电容击穿②反压二极管击穿③下管击穿④I/O严重击穿⑤南北桥击穿"1"断路清洁CPU座,更换CPU座.有阻值(一般478板≥20Ω)在路测量上下管是否正常,测上管G级对地阻值"0"短路电压IC击穿"1"断路①小电阻开路②电压IC空焊③电压IC不良有阻值测量电压IC工作条件1.供电(12V,5V具体看情况,可以去查PDF资料！)2.VID线(必须让电压IC认为我们已经上了CPU！负载上VID要连接好!)3.SS脚电压4.外围相关的反馈电路5.EN信号电压IC上相关的工作条件很多~具体可以下载相关的PDF文档仔细查看相关的内部结构图~另外多数PDF里都有相关的引脚定义的说明~可以自己好好看看！更换电压IC,量电压IC外围的贴片电阻(基本知识要注意啊,千万拆下来量!478主板要特别注意查看电压IC相连的10Ω小电阻是否烧毁,10Ω会变成 30Ω. 更换电压IC外围的小三极管--------------------------------------CPU核心供电处上下管D极对地阻值(可大不可小)这个阻值都是一些经验性的参考~针对不同的板型设计可能有一定的偏差~请大家灵活运用！370针CPU座上管D极≥150Ω(品牌机只有80Ω左右) 上管G极≥100Ω下管D极≥100Ω下管G极≥100Ω462针CPU座上管D极≥150Ω上管G极≥400Ω下管D极≥20Ω下管G极≥400Ω478针CPU座上管D极≥250Ω上管G极≥400Ω下管D极≥20Ω下管G极≥400Ω754针CPU座上管D极≥200Ω上管G极≥300Ω下管D极≥15Ω下管G极≥300Ω775针CPU座上管D极≥250Ω上管G极 300Ω-500Ω下管D极≥15Ω下管G极 300Ω-500Ω939针CPU座上管D极≥200Ω上管G极≥500Ω下管D极≥30Ω下管G极≥500Ω区分好两个测量点：1）假负载上核心供电点2）核心供电的电感处正常状况下这两个点是连通的，但是如果座子空焊那么电感处还是有阻值的，但是假负载上的点阻值就无穷大了!上面的流程中说的是上假负载测量假负载上核心供电点的阻值!安全设置IP策略有效阻杀木马病毒在Win 2000/XP/2003系统中，Microsoft管理控制台（MMC）已将系统的配置功能汇集成配置模块，大大方便我们进行特殊的设置，我们可以利用这一特殊的设置，将一些危害计算机的木马病毒拦截在端口门外。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析
在计算机的结构中，CPU的供电系统是比较重要的一部分，它主要负责提供CPU需要的电量和电压。
CPU供电电路主要包括电源管理电路和电压保护电路，它们的安全性和可靠性直接影响着CPU的工作状态。
CPU供电电路的原理是，经过电源部件（如变压器和滤波器）调节后，电源能量被转化为适合CPU内部组件使用的电能，并控制电压以保证其波动较小，以免影响CPU内部组件的正常工作。
电源管理电路的作用是控制CPU的输入电流和电压，确保合乎规定的电压、电流比例，确保CPU的正常工作。
它由许多小型元件组成，如电压稳压、电流稳压、电压变换器、限流电阻等。
电压保护电路的作用是检测CPU输入电压是否超出规定的上下限，以及电流是否超出规定限值。
它由双稳压器、电压检测器、热控报警器和可编程电压控制器等元件组成，当电压或电流超过预设值时，电路会自动关闭电源，以确保CPU的正常工作。
CPU供电电路的不良现象主要表现为电源不稳定、电源跳闸、电压调节失灵等。
其中，常见的故障有电源管理电路及元件损坏，以及电压保护电路及元件损坏。
电源部件的损坏可以引起电源偏置，从而影响CPU的正常工作。
要进行CPU供电电路的故障检测和修复，应先检查电源系统的输出电压和电流，以及电源部件的工作情况，能量情况是否正常。
此外，也需要检查电压保护电路的电压调节模式和元件工作情况。
如果检测
到任何不正常情况，应第一时间进行维修和更换，以确保CPU的正常工作状态。
综上所述，CPU供电电路是确保CPU正常工作的重要环节，因此在使用中一定要注意保持其安全性和可靠性。
如果出现故障，及时进行检查和维修，确保CPU正常工作。
电脑维修-cpu 供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。
CPU供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。

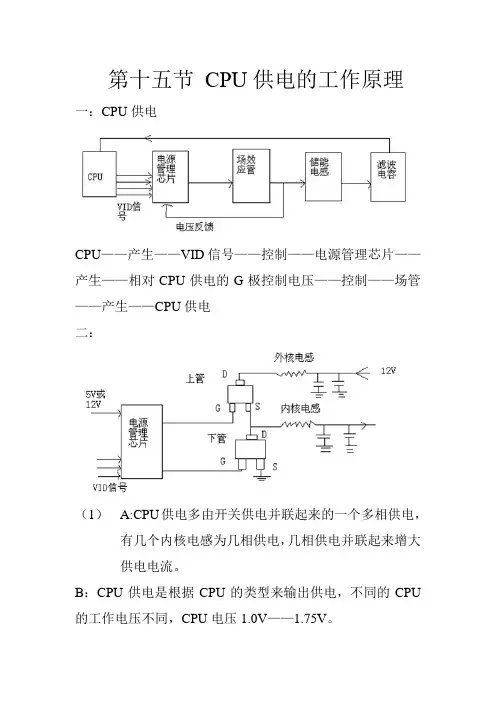

cpu主供电电路的工作原理及分析
cpu主供电电路的工作原理及分析一、工作原理：CPU主供电电路是计算机中非常重要的一个部分，它负责为CPU提供稳定的电源供应。
CPU主供电电路的工作原理可以简单分为以下几个步骤：1. 交流电转直流电：首先，交流电从电源输入端进入电源转换器，经过整流和滤波等处理，将交流电转换为稳定的直流电。
2. 电源转换器：直流电进入电源转换器，根据CPU的工作状态和需求，通过调节电压和电流等参数，将电源输出调整到适合CPU工作的范围。
3. 电源滤波：为了保证供电的稳定性和纯净性，电源输出端会连接一些滤波电路，用于滤除电源中的噪声和干扰信号，确保供电的稳定性。
4. 电源保护：为了保护CPU和电源本身的安全，电源会设置一些保护机制，如过流保护、过压保护、过热保护等，一旦出现异常情况，电源会自动切断供电，以避免损坏CPU等硬件。
5. 供电稳定性：CPU对供电的要求非常高，稳定的电源可以确保CPU正常工作，提高计算机的性能和稳定性。
因此，CPU主供电电路还会通过稳压电路等手段，保持供电的稳定性，避免电压波动对CPU的影响。
二、分析：1. 电源转换效率：CPU主供电电路的转换效率对计算机的能耗和发热量有着直接的影响。
高效的电源转换器可以将输入的电能转换为CPU需要的电能，减少能量的损耗，提高电源的效率。
2. 电源稳定性：CPU对电源的稳定性要求非常高，电压波动或电流不稳定会导致CPU工作异常甚至损坏。
因此，电源滤波和稳压电路等设计非常重要，能够有效地去除电源中的噪声和干扰，保持供电的稳定性。
3. 电源保护机制：电源保护机制对CPU的安全起着重要作用。
过流、过压、过热等异常情况可能会对CPU造成损坏，因此，电源需要设置相应的保护机制，在出现异常情况时及时切断供电，保护CPU和电源本身的安全。
4. 散热设计：CPU主供电电路在工作过程中会产生一定的热量，如果散热不良，会导致CPU温度过高，影响计算机的性能和寿命。
因此，电源的散热设计也是需要考虑的因素之一，保证电源的稳定供电的同时，也要保证散热效果良好。
