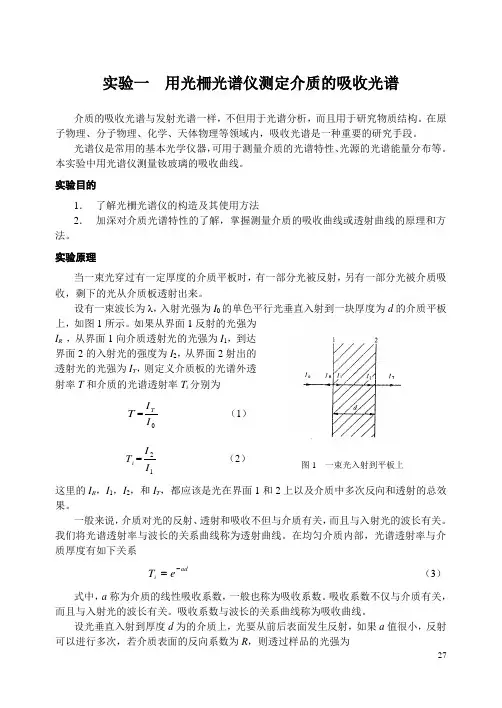

实验一 用光柵光谱仪测定介质的吸收光谱介质的吸收光谱与发射光谱一样，不但用于光谱分析，而且用于研究物质结构。
在原子物理、分子物理、化学、天体物理等领域内，吸收光谱是一种重要的研究手段。
光谱仪是常用的基本光学仪器，可用于测量介质的光谱特性、光源的光谱能量分布等。
本实验中用光谱仪测量钕玻璃的吸收曲线。
实验目的1． 了解光柵光谱仪的构造及其使用方法2． 加深对介质光谱特性的了解，掌握测量介质的吸收曲线或透射曲线的原理和方法。
实验原理当一束光穿过有一定厚度的介质平板时，有一部分光被反射，另有一部分光被介质吸收，剩下的光从介质板透射出来。
设有一束波长为λ，入射光强为I 0的单色平行光垂直入射到一块厚度为d 的介质平板上，如图1所示。
如果从界面1反射的光强为I R ，从界面1向介质透射光的光强为I 1，到达界面2的入射光的强度为I 2，从界面2射出的透射光的光强为I T ，则定义介质板的光谱外透射率T 和介质的光谱透射率T i 分别为 T =I I T（1）i T =12I I （2） 这里的I R ，I 1，I 2，和I T ，都应该是光在界面1和2上以及介质中多次反向和透射的总效果。
一般来说，介质对光的反射、透射和吸收不但与介质有关，而且与入射光的波长有关。
我们将光谱透射率与波长的关系曲线称为透射曲线。
在均匀介质内部，光谱透射率与介质厚度有如下关系ad i e T -= （3）式中，a 称为介质的线性吸收系数，一般也称为吸收系数。
吸收系数不仅与介质有关，而且与入射光的波长有关。
吸收系数与波长的关系曲线称为吸收曲线。
设光垂直入射到厚度d 为的介质上，光要从前后表面发生反射，如果a 值很小，反射可以进行多次，若介质表面的反向系数为R ，则透过样品的光强为图1 一束光入射到平板上++++=4321T T T T T I I I I I+-+-=--adad e R R I e R I 32202011）（）（ adade R e R I 222011----=）（ （4） 式中I T 1、I T 2、I T 3、I T 4、…，分别表示从界面2第一次透射，第二次透射，…，光的光强。
WGD-8_8A型_组合式多功能光栅光谱仪_说明书
WGD-8_8A型_组合式多功能光栅光谱仪_说明书一(规格与主要技术指标500mm 焦距8A200-660 nm 8200-800 nm 波长区间型:型:D/F1/7 相对孔径,8A2400l/mm =250nm 81200l/mm =250nm 光栅型:λ型:λ闪闪200660nm 200800nm 波长范围,波长范围,,3 10 杂散光?8A0.06nm 80.1nm 分辨率型:优于型:优于8A 8 光电倍增管接收型:型:200660nm 200-800 nm 波长范围,0.2nm 0.4nm 波长精度????0.1nm 0.2nm 波长重复性???CCD() 电荷耦合器件2048 接收单元8A300660nm 8300-900 nm 光谱响应区间型:,型:88 积分时间档25kg 重量S1M2M1GM3 S2S3图2-1 光学原理图M1反射镜、M2准光镜、M3物镜、G平面衍射光栅S1入射狭缝、S2光电倍增管接收、S3 CCD接收二(基本原理WGD8A,型组合式多功能光栅光谱仪～由光栅单色仪～接收单元～扫描系统～电子放A/D大器～采集单元～计算机组成。
该设备集光学、精密机械、电子学、计算机技术于一体。
C-T2-1 光学系统采用型～如图02mm入射狭缝、出射狭缝均为直狭缝～宽度范围,连续可调～光源发出的光束进入入S1S1M2S1M2射狭缝～位于反射式准光镜的焦面上～通过射入的光束经反射成平行光束1G M3S2S3 投向平面光栅上～衍射后的平行光束经物镜成象在上或上。
M2M3 500mm 、焦距G 8A2400l/mm =250nm 81200l/mm =250nm 光栅型:λ型:λ闪闪200660nm 200800nm 波长范围,波长范围,8A 320500nm 8 320500nm 滤光片工作区间型:白片,型:白片,500660nm 500800nm 黄片,黄片,注:8型和8A型的使用操作方法一致,使用同一软件进入程序后～只要选择相对应光栅数即可, 三(安装3.1 开箱打开仪器的包装后～请对照装箱单对仪器的齐套性进行认真清点验收～如发现与装箱单不符或者仪器表面有明显的受损现象请立即与售方联系解决。
光栅光谱仪使用方法说明书
