通风与防排烟系统施工方案

通风与防排烟系统施工方案

通风与防排烟系统施工方案通风与防排烟系统是建筑物中非常重要的组成部分,它们对于保障室内空气质量,减少火灾风险以及保护人们的生命安全起着关键作用。

因此,在施工过程中需要严格按照规范要求和安全标准进行设计和安装。

以下是通风与防排烟系统的施工方案。

一、前期准备1.确定施工图纸:根据建筑设计图纸和相应的规范要求,确定通风和防排烟系统的安装位置以及所需设备和材料。

2.检查施工现场:对施工现场进行全面检查,确保没有安全隐患和其他影响施工的问题。

3.采购设备和材料:根据施工图纸,购买所需的风机、排烟机、管道、阀门等设备和材料。

二、安装通风系统1.安装风机:根据施工图纸确定风机的位置,将其固定在适当的位置上,并连接电源线。

2.安装管道:根据施工图纸确定管道的走向,并使用合适的连接件将管道连接起来,确保每个连接处都紧密无漏。

3.安装调节阀:在通风系统的主要管道上安装调节阀,以便根据需要调整空气流量。

4.安装风口:根据施工图纸确定风口的位置以及形式,将其固定在相应的位置上,并确保开启和关闭的灵活性。

三、安装防排烟系统1.安装排烟机:根据施工图纸确定排烟机的位置,将其固定在适当的位置上,并连接电源线。

2.安装排烟管道:根据施工图纸确定排烟管道的走向,并使用合适的连接件将管道连接起来,确保每个连接处都紧密无漏。

3.安装防火阀门:在排烟系统的主要管道上安装防火阀门,一旦发生火灾,可以防止火势从排烟管道蔓延。

4.安装手动排烟开关和控制面板:根据规范要求,在合适的位置上安装手动排烟开关和控制面板,用于手动启动排烟系统。

四、联调与调试1.通风系统联调:确保风机运行正常,管道畅通无阻,并调整调节阀以达到需要的空气流量。

2.防排烟系统联调:确保排烟机运行正常,管道排烟畅通无阻,并通过手动排烟开关和控制面板测试系统的运行情况。

3.调试系统:对通风和防排烟系统进行细致调试,确保系统的运行稳定可靠,并记录系统的运行参数。

五、安全培训与资料整理1.安全培训:对工程施工人员进行通风与防排烟系统的安全操作培训,确保他们熟悉系统的运行原理和操作方法,提高工作的安全性。

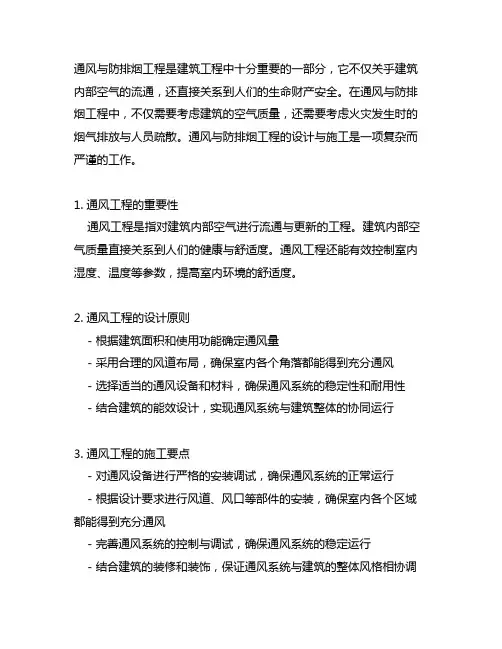

通风与防排烟工程(修编)l13n5

通风与防排烟工程(修编)l13n5

通风与防排烟工程是建筑工程中十分重要的一部分,它不仅关乎建筑内部空气的流通,还直接关系到人们的生命财产安全。

在通风与防排烟工程中,不仅需要考虑建筑的空气质量,还需要考虑火灾发生时的烟气排放与人员疏散。

通风与防排烟工程的设计与施工是一项复杂而严谨的工作。

1. 通风工程的重要性通风工程是指对建筑内部空气进行流通与更新的工程。

建筑内部空气质量直接关系到人们的健康与舒适度。

通风工程还能有效控制室内湿度、温度等参数,提高室内环境的舒适度。

2. 通风工程的设计原则- 根据建筑面积和使用功能确定通风量- 采用合理的风道布局,确保室内各个角落都能得到充分通风- 选择适当的通风设备和材料,确保通风系统的稳定性和耐用性 - 结合建筑的能效设计,实现通风系统与建筑整体的协同运行3. 通风工程的施工要点- 对通风设备进行严格的安装调试,确保通风系统的正常运行- 根据设计要求进行风道、风口等部件的安装,确保室内各个区域都能得到充分通风- 完善通风系统的控制与调试,确保通风系统的稳定运行- 结合建筑的装修和装饰,保证通风系统与建筑的整体风格相协调4. 防排烟工程的重要性防排烟工程是指在建筑发生火灾时,通过合理的排烟系统将烟气迅速排除,保障人员疏散和灭火工作的顺利进行。

防排烟工程的重要性不言而喻,它直接关系到火灾现场人员的安全和火灾扑救工作的有效性。

5. 防排烟工程的设计原则- 根据建筑的功能和规模确定防排烟系统的设计方案- 采用合理的排烟设备和通风设备,确保在火灾发生时能够迅速排出烟气- 结合建筑的灭火系统,形成统一的灭火排烟系统,保障火灾现场人员的安全- 进行防排烟系统的模拟计算和仿真实验,确保系统设计的合理性和有效性6. 防排烟工程的施工要点- 对排烟设备进行严格的安装调试,确保排烟系统的正常运行- 根据设计要求进行排烟风道、排烟口等部件的安装,确保烟气能够快速排出建筑- 完善排烟系统的控制与调试,确保在火灾发生时能够及时启动排烟设备- 结合建筑的消防通道和疏散指示系统,构建完备的防排烟系统,保障人员疏散安全通风与防排烟工程在建筑工程中具有非常重要的地位和作用。

防烟、排烟和通风、空气调节的一般规定(通用版)

防烟、排烟和通风、空气调节的一般规定(通用版)

防烟、排烟和通风、空气调节的一般规定(通用版)
防烟、排烟和通风、空气调节的一般规定如下:
1、高层建筑的防烟设施应分为机械加压送风的防烟设施和可开启外窗的自然排烟设施。

2、高层建筑的排烟设施应分为机械排烟设施和可开启外窗的自然排烟设施。

3、一类高层建筑和建筑高度超过32m的二类高层建筑的下列部位应设排烟设施:
1)长度超过20m的内走道;
2)面积超过100m2,且经常有人停留或可燃物较多的房间;
3)高层建筑的中庭和经常有人停留或可燃物较多的地下室。

4、通风、空气调节系统应采取防火、防烟措施。

5、机械加压送风和机械排烟的风速,应符合下列规定:
1)采用金属风道时,不应大于20m/s;
2)采用内表面光滑的混凝土等非金属材料风道时,不应大于15m/s;
3)送风口的风速不宜大于7m/s;
4)排烟口的风速不宜大于10m/s。

《建筑通风与防排烟》课件

《建筑通风与防排烟》课件
建筑通风与防排烟
建筑通风与防排烟,保障室内环境质量与人员生命安全。本课程将介绍通风 与排烟系统的原理、设计与应用。
什么是建筑通风与防排烟?
定义
建筑通风与防排烟是为了改善建筑内空气质量 及增加室内新鲜氧气的供应,减少火灾时的烟 雾量和温度,保障人员生命安全的一种系统。
原理
通风原理是利用自然风或人工机械手段,使室 内外空气自然或强制对流达到室内空气新陈代 谢的目的。排烟原理是利用负压和烟罩的作用 将烟雾引入排烟道,通过排烟风机排出室外。
通风系统的组成
1
新风系统
引入新鲜空气,并可以通过一定的处理手段净化空气。
2
排烟系统
在建筑着火时,通过排烟风机将烟雾抽送到室外,减轻烟气对人体的危害程度。
3
循环ቤተ መጻሕፍቲ ባይዱ系统
室内的空气通过过滤、净化等工艺处理后重新进入室内,以达到节能效果。
通风与防排烟的设计原则
1 分类处理
按照场所的要求,合理分 类处理不同类型房间的通 风系统,如贵宾区、工作 区、餐饮区。
依据商场的使用需求和设施密集 性,合理设置新风机组、排烟系 统、空调系统和加湿/除湿系统。
工业建筑
依据生产车间的特殊要求,采用 层流排风系统,以减少生产粉尘、 压缩车间积压舍等风险。
技术发展趋势
1
新风回收技术
采用返回式换气,能够减少能耗和建设成本,降低实际运行成本。
2
智能控制技术
结合大数据和人工智能,能够实现精准控制和智能调节,提高系统的综合效率。
3
绿色建筑
倡导建筑节能减排,采用低碳、环保、绿色建筑材料,并优化系统设计,降低能 耗,实现经济效益和社会效益的双丰收。
总结回顾
通风原理

通风及防排烟施工方案

通风及防排烟施工方案

通风及防排烟施工方案通风及防排烟施工方案一、施工概况本次施工是针对某建筑物的通风及防排烟系统进行改造,旨在提升建筑物的通风效果和安全性。

本次施工包括以下几个方面:新风机组安装、通风管道敷设、防排烟系统改造、电气设备安装以及系统联调等。

二、施工内容1. 新风机组安装:a. 在建筑物顶层设立新风机组,通过风机引入新鲜空气。

b. 风机组的安装要求:电气设备和管道连接牢固,噪音低,无振动。

2. 通风管道敷设:a. 根据建筑物结构和通风需求,确定通风管道的走向和规格。

b. 通风管道的敷设要求:连接紧密,无泄露,尽量减少弯头,保证通风效果。

3. 防排烟系统改造:a. 对现有的排烟风机进行检修和更换必要的零部件。

b. 设计新的排烟通道并安装排烟风机组,确保排烟通道路径畅通、无阻塞。

c. 确保排烟系统与建筑物内部的烟雾报警系统联动,能够自动启动排烟设备。

4. 电气设备安装:a. 安装新风机组和排烟风机组的电气设备。

b. 将电气设备与建筑物内部的监控系统和报警系统连接,实现自动控制和监测。

5. 系统联调:a. 对新安装的通风和排烟设备进行调试和检测,确保其正常运行。

b. 与建筑物主控室的控制系统连接,测试系统的自动控制功能是否正常。

三、施工要求1. 施工过程中必须遵守相关安全操作规程,保证施工人员的安全。

2. 施工过程中应保持与其他施工单位的沟通,协调好施工进度和合作关系。

3. 施工过程中应随时与业主或监管部门保持沟通,及时解决问题和反馈施工进展。

4. 施工结束后,应对整个系统进行验收,保证其完好、可靠、有效。

四、施工进度本次施工预计需要2个月的时间,具体进度如下:1. 第1周:准备施工资料,制定详细施工计划。

2. 第2周-第4周:进行新风机组的安装和通风管道的敷设。

3. 第5周-第7周:进行防排烟系统的改造和电气设备的安装。

4. 第8周-第9周:进行系统联调和调试。

5. 第10周:系统验收,整理施工记录和资料,完成交付。

建筑通风与防排烟课程总结

建筑通风与防排烟课程总结

建筑通风与防排烟课程总结
建筑通风与防排烟课程涉及了建筑环境中的空气流动和烟气控制等方面的知识。

在课程学习中,我们首先学习了建筑通风系统的设计原理和方法。

建筑通风系统是为了确保室内空气质量和舒适度而设计的,通过合理的空气流动来控制室内温度、湿度和空气污染物的浓度,从而提高室内环境的舒适性和健康性。

我们学习了通风系统的设计标准、计算方法以及不同类型建筑的通风需求差异。

其次,课程还涉及了建筑防排烟系统的设计与应用。

防排烟系统是建筑消防系统的重要组成部分,其设计旨在在火灾发生时控制烟气扩散,确保人员疏散通道的畅通和安全疏散。

我们学习了防排烟系统的工作原理、设计标准、烟气控制原理以及排烟口的设置和布局等内容。

在课程学习中,我们还了解了建筑通风与防排烟系统的智能化控制技术和新技术的应用。

随着科技的不断发展,智能化控制技术在建筑通风与防排烟领域得到了广泛应用,通过传感器、控制器和执行机构等设备的联动控制,实现对建筑环境的精细化调控,提高了系统的能效性能和安全性能。

此外,课程还强调了建筑通风与防排烟系统在建筑设计和施工中的重要性,以及在建筑运营和维护中的持续影响。

合理的通风与防排烟系统设计不仅能够提高建筑的舒适性和安全性,还能够降低建筑的能耗和运营成本,对于建筑的可持续发展具有重要意义。

总的来说,建筑通风与防排烟课程内容丰富多样,涵盖了建筑环境控制的理论基础、技术方法以及实际应用等方面的知识,对于我们理解建筑环境控制的原理和方法,提高建筑设计和施工水平具有重要的指导意义。

通风系统与送风、排风、防排烟的区别

通风系统与送风、排风、防排烟的区别

通风系统与送风、排风、防排烟的区别展开全文通风系统、送风系统和排烟系统的区别:1、通风系统包括,送风系统、排风系统、防排烟系统。

根据字面意思就可以理解它们是干什么用的了。

2、一般情况下是分开施工的;比如单独的送风系统、排风系统。

3、设计人员有一般是将排风系统与防排烟系统放在一起设计以节约工程成本。

消防系统中的排风、排烟系统的区别和联系是什么浏览次数,次悬赏分,解决时间,提问者,36020 | 2009-3-13 14:18 | bdzdwjj 消防系统中的排风系统、排烟系统的区别和联系是什么:排风系统是否不属于消防系统中啊:两个系统的烟道是共用的吗:风机是独立的吗:明白人帮我讲讲;谢了。

可以共用;风机不必独立也可以共用。

但区分高低速。

二者没有太大1、消防类风机的界定范围是什么:一个工程中;防排烟风机、正压送风机、送排风机;以上哪些属于消防类风浏览次数,次悬赏分,解决时间,提问者,16240 | 2011-1-22 21:34 | fengxu0228 1、消防类风机的界定范围是什么:一个工程中;防排烟风机、正压送风机、送排风机,屋顶风机、走廊排风、电梯房排风、机房排风等(;以上哪些属于消防类风机:2、防排烟风管的界定范围:送排风、空调风管属于消防类风管吗:需要相关规定做为支撑;谢谢最佳答案1、以上除了走廊排风不是;其他全部都是消防类风机。

这个分辨很容易;你看看弱电图纸上凡是消防联动控制的风机都是消防类的;没有联动控制的就不是消防类的。

一般主要集中在地下室以及屋顶。

2、送排风风管属于消防类风管;空调风管不属于。

什么是正压送风机:向逃生楼道里送风的风机;在意外发生的时候向逃生楼道里送风;利于逃生;同时送风时楼道内处于正压;也就是说楼道的气压比别的地方高;烟雾不会渗进来而引起人员窒息;以保证安全排烟风机,意外发生时候用来将建筑物内烟雾抽走的风机;以提高建筑物内视野;驱除烟雾;便于灭火我来告诉你们吧,排烟风机,当室内发生火灾时;会有很多浓烟;其作用就是将这些浓烟排出室内。

【精】建筑通风及防排烟设计解析

【精】建筑通风及防排烟设计解析

[强制性] 6.3.2 建筑物全面排风系统吸风口的布置,应符合下 列规定: 1 位于房间上部区域的吸风口,用于排除余热、余湿和有害气 体时(含氢气时除外),吸风口上缘至顶棚平面或屋顶的距离 不大于0.4m; 2 用于排除氢气与空气混合物时,吸风口上缘至顶棚平面或屋 顶的距离不大于0.1m; 3 位于房间下部区域的吸风口,其下缘至地板间距不大于 0.3m; 4 因建筑结构造成有爆炸危险气体排出的死角处,应设置导流 设施。
6 事故排风的室外排风口应符合下列规定: 1) 不应布置在人员经常停留或经常通行的地点以 及邻近窗户、天窗、室门等设施的位置; 2) 排风口与机械送风系统的进风口的水平距离不 应小于20m ;当水平距离不足20m 时,排风口必须 高出进风口,并不得小于6m;排风口的高度应高于 20m 范围内最高建筑屋面3m 以上; 3) 当排气中含有可燃气体时,事故通风系统排风 口应远离火源30m 以上,距可能火花溅落地点应大 于20m; 4) 排风口不得朝向室外空气动力阴影区和正压区。
全面通风适用于房间对送风有所要求或邻室有污染源不宜 直接自然进风的场合。
2. 局部机械通风 对室内某一局部区域有害物质在未于工作人员接触 之前捕集、排除,以防止有害物质扩散到整个房间。 1) 原理 局部通风分为局部进风和局部排风,其基本原理 都是通过控制局部气流,使局部工作范围不受有害物 的污染,并且造成符合要求的空气环境 。 2)局部排风系统 局部排风是将有害物质在产生的地点就地排除,并 在排除之前不与工作人员相接触。。
1.自然通风 定义:是依靠室外风力造成的风压和室内外空 气温度差所造成的热压使空气流动,以达到交 换室内外空气的目的。
(1)热压作用下的自然通风 (2)风压作用下的自然通风
热源
(3)热压和风压同时作用下的自然通风

防排烟风机工作原理

防排烟风机工作原理

防排烟风机工作原理
防排烟风机是一种用于消防安全的设备,它的工作原理主要包括两个方面:防排烟和通风。

1. 防排烟作用:当火灾发生时,建筑内会产生大量的烟雾。

防排烟风机通过排出烟雾,减少建筑内部烟雾的浓度,使火灾现场能够保持一定透明度,提供在紧急情况下的人员疏散途径,避免中毒和火灾扩散。

防排烟风机的作用基于被动屏障原理,它能够通过控制烟气排放点的负压,使烟气从压力较高的区域排出来,而不进入压力较低的区域。

2. 通风作用:除了防排烟外,防排烟风机还能提供建筑内的通风功能。

通过控制风机的运行速度,可以调节建筑内的空气流通,改善室内空气质量,减少污染物的积累,保持室内环境的舒适性和健康性。

值得注意的是,防排烟风机的运行需要借助电力或者备用电源,以保证在火灾发生时能够正常工作。

此外,防排烟风机通常还会与其他防火设备,如烟感探测器、火灾报警系统等进行配合使用,以实现更高效的火灾控制和疏散救援。

《建筑通风与防排烟》课件

《建筑通风与防排烟》课件
通风与防排烟系统的未来 发展
技术发展趋势
智能化控制
随着物联网和人工智能技术的不断发展,通风与防排烟系统将实 现智能化控制,能够实时监测、自动调节和优化运行。
高效节能技术
为了降低建筑能耗,通风与防排烟系统将采用高效节能技术,如新 型热回收技术、低阻高效的通风设备等。
多元化能源利用
未来通风与防排烟系统将充分利用可再生能源和余热等多元化能源 ,提高能源利用效率和环保性能。
应用前景展望
绿色建筑普及
跨领域合作
随着绿色建筑理念的普及,通风与防 排烟系统作为建筑的重要组成部分, 其应用将更加广泛。
未来通风与防排烟系统的发展将涉及 多个领域,如建筑、环境、能源等, 需要跨领域的合作和协同创新。
定制化解决方案
针对不同建筑类型和使用需求,通风 与防排烟系统将提供定制化的解决方 案,满足个性化需求。
建筑类型
不同类型的建筑对通风和 防排烟系统的需求不同, 例如,高层建筑和地下建 筑更注重防排烟系统。
当地气候条件
气候条件对通风系统的选 择有一定影响,例如,寒 冷地区需要选择能够提供 足够热量的通风系统。
安全要求
对于一些特殊行业,如石 油化工等,对通风和防排 烟系统有特殊的安全要求 。
应用案例
某高层写字楼
END
THANKS
感谢观看
KEEP VIEW
REPORTING
设计流程和方法
流程
需求分析→方案设计→详细设计→施工图设计→施工配合与 验收。
方法
采用计算流体力学(CFD)软件进行模拟分析,优化设计方 案,同时考虑建筑结构、能源效率和环境因素。
设计案例分析
01
02
03
案例一
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

热压作用下的自然通风如图5-2所示。
第5章 建筑通风与防排烟
使用规范说明
图5-1 风压作用下的自然通风
图5-2 热压作用下的自然通风
第5章 建筑通风与防排烟
(二)机械通风
使用规范说明 机械通风是利用通风设备所造成的压力,迫使室内外空气进行交换的
一种通风方式。 根据通风范围的不同,机械通风又可分为全面通风和局部通风两种。 1.全面通风 ① 全面排风(如图5-3所示)。
第5章 建筑通风与防排烟
使用规范说明
图5-16 开启外窗排烟
图5-17 利用室外阳台或凹廊排烟
第5章 建筑通风与防排烟
(二)机械防烟
使用规范说明 设置机械防烟系统的目的,是为了在建筑物发生火灾时,提供不受烟
气干扰的疏散路线和避难场所。 ① 不具备自然排烟条件的防烟楼梯间,消防电梯间前室或合用前室 ,如图5-18所示。
建筑防排烟可分为防烟和排烟两种形式。它利用建筑物的外窗、阳台
、凹廊或专用排烟口或竖井等位置,将烟气排出或稀释烟气的浓度。自 然排烟具有结构简单、节省能源、不需使用动力及专用设备等优点。
(一)自然排烟
自然排烟是利用风压和热压作动力的排烟方式。 ① 利用可开启的外窗进行自然排烟,如图5-16所示。
② 利用室外阳台或凹廊进行自然排烟,如图5-17所示。
图5-3 轴流风机排风的全面通风
第5章 建筑通风与防排烟
使用规范说明 ③ 全面送排风(如图5-5所示)。这种通风方式的效果较好,适用于
门窗密闭,自然排风或送风比较困难的地方,如地下室等。 ② 全面送风(如图5-4所示)。
图5-4 风机送风的全面通风
图5-5 送风、排风风机的全面通风方式
第5章 建筑通风与防排烟
第5章 建筑通风与防排烟
(三)机械排烟
使用规范说明 机械排烟是采取机械排风方式,以风机所产生的气体流动和压力差,
利用排烟管道将烟气排出或稀释烟气的浓度。 1.排烟系统的布置 2.排烟口 排烟口距最远点的水平距离不应超过30 m,如图5-20所示。
图5-20 排烟口距最远点的水平距离
第5章 建筑通风与防排烟
建筑设备安装工程
第5章 建筑通风与防排烟
第 1节 通风系统概述 使用规范说明
一、通风系统的任务
通风系统就是在建筑室内把不符合卫生标准的污浊空气排至室外,把
新鲜空气或经过净化后符合卫生要求的空气送入室内。
二、通风系统的分类及组成
通风系统按作用动力来划分,可分为自然通风和机械通风两种。 (一)自然通风 风压作用下的自然通风如图5-1所示。
(一)室外进排气口 ① 室外进气口是送风系统的采气装置,也可设专门采气的进气塔,
用场合的不同,分为室内和室外两种形式。
如图5-12所示;或设于外围结构的墙上,如图5-13所示。
图5-12 室外塔式进气口
图5-13 墙壁式进气口
第5章 建筑通风与防排烟
(二)室内送排风口
使用规范说明 1.室内送风口
室内送风口是送风系统中的风道末端装置。 ① 室内送风口一般采用可调节的活动百叶式风格,可调节风量和风 向,如图5-14所示。
通风系统的正常运行效果和技术经济性能。
第5章 建筑通风与防排烟
三、风阀
使用规范说明 通风系统中的阀门主要是用来调节风量,平衡系统,防止系统火灾。
图5-11所示为一种常用的、比较简单的防火阀。
常用的阀门有闸板阀、蝶阀、止回阀和防火阀。
图5-11 风管防火阀
第5章 建筑通风与防排烟
四、风口
使用规范说明 风口分为进气口和排气口两种,装设在风管或风道的两端,根据使
图5-18 不具备自然排烟条件的防烟楼梯间及其前室示意图
第5章 建筑通风与防排烟
机械加压送风防烟是向防烟楼梯间及其前室加压送风,造成与走道之
使用规范说明 间一定的压力差,防止烟气入侵。防烟楼梯间及其前室,消防电梯前室
及合用前室的机械加压送风防烟系统的方式如图5-19所示。
图5-19 机械加压送风防烟系统的方式
自然通风系统一般不需要设置通风设备,机械通风系统的主要设备有
风机、风管(风道)统中的重要设备,其作用是为通风系统提供使空气流动
的动力,克服风道和其他设备对空气流动产生的阻力。在通风系统中,
常用的风机有离心式、轴流式、混(斜)流式和贯流式等。 (一)离心式风机
离心式风机的构造如图5-8所示,它主要由叶轮、机壳、机轴、吸气口
使用规范说明 ① 机械局部排风系统如图5-6所示,
② 机械局部送风系统如图5-7所示。 2.局部通风
1—工艺设备;2—局部排风罩;3—排 风柜;4—风管;5—风机;6—排风帽; 7—排风处理装置 图5-6 机械局部排风系统
图5-7 机械局部送风系统
第5章 建筑通风与防排烟
第 2节 通风管道及设备 使用规范说明
(三)混(斜)流式风机
使用规范说明 混(斜)流式风机是介于离心式和轴流式风机之间的一种风机,兼具
二者的特点。 (四)贯流式风机
图5-10 贯流式风机构造示意图
第5章 建筑通风与防排烟
二、通风管道
使用规范说明 通风管道是通风系统的重要组成部分。通风管道的设计将直接影响到
(一)风管材料 用作通风管道的材料很多,但常用的主要有两类。 1.金属薄板 2.非金属材料 (二)风管的断面形状 风管的断面形状有圆形和矩形两种。
为防止顶部排烟口处的烟气外溢,可在靠近排烟口的来烟气流的另一
使用规范说明 侧装设防烟幕墙,起到防止烟气向别处扩散的作用,如图 5-21所示。
图5-21 防烟幕墙与排烟口位置
3.排烟防火阀
、排气口、机轴和底座等部件组成。
第5章 建筑通风与防排烟
使用规范说明
图5-8 离心式风机的构造
风机的技术参数主要有:
1.风量
2.风压 3.功率和效率
第5章 建筑通风与防排烟
(二)轴流式风机
使用规范说明 轴流式风机主要由叶轮、机壳、电动机和支座等部分组成,如图5-9
所示。
图5-9 轴流式风机
第5章 建筑通风与防排烟
图5-14 活动百叶风格
第5章 建筑通风与防排烟
② 在小区地下停车场或大型超市,送风口多设置在水平风道上。常采
使用规范说明 用如图 5-15(a)、图5-15(b)所示的形式,这种送风口大都直接开在
风道的侧面或下面。
图5-15 送风口
第5章 建筑通风与防排烟
第 3节 建筑的防排烟 使用规范说明
一、建筑防排烟的形式
