垃圾焚烧发电工艺的设计参数的计算方法

垃圾焚烧发电工艺设计参数的计算方法

浙江旺能环保股份有限公司作者：周玉彩

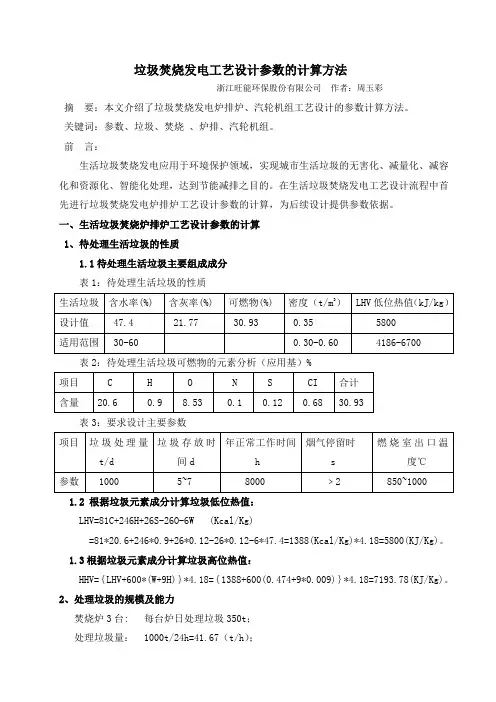

摘要：本文介绍了垃圾焚烧发电炉排炉、汽轮机组工艺设计的参数计算方法。

关键词：参数、垃圾、焚烧、炉排、汽轮机组。

前言：

生活垃圾焚烧发电应用于环境保护领域，实现城市生活垃圾的无害化、减量化、减容化和资源化、智能化处理，达到节能减排之目的。在生活垃圾焚烧发电工艺设计流程中首先进行垃圾焚烧发电炉排炉工艺设计参数的计算，为后续设计提供参数依据。

一、生活垃圾焚烧炉排炉工艺设计参数的计算

1、待处理生活垃圾的性质

1.1待处理生活垃圾主要组成成分

表1：待处理生活垃圾的性质

表2：待处理生活垃圾可燃物的元素分析（应用基）%

表3：要求设计主要参数

1.2 根据垃圾元素成分计算垃圾低位热值：

LHV=81C+246H+26S-26O-6W (Kcal/Kg)

=81*20.6+246*0.9+26*0.12-26*0.12-6*47.4=1388(Kcal/Kg)*4.18=5800(KJ/Kg)。

1.3根据垃圾元素成分计算垃圾高位热值：

HHV=｛LHV+600*(W+9H)｝*4.18=｛1388+600(0.474+9*0.009)｝*4.18=7193.78(KJ/Kg)。

2、处理垃圾的规模及能力

焚烧炉3台: 每台炉日处理垃圾350t；

处理垃圾量：1000t/24h=41.67（t/h）；

炉系数：（8760-8000）/8000=0.095；

实际每小时处理生产能力：41.67*（1+0.095）=45.6（t/h）；

全年处理量：45.6*8000=36.5*104t；

故:每台炉每小时处理垃圾量：350/24*1.05=15.3（t/h）。

3、设计参数计算：

3.1垃圾仓的设计和布置

已知设计中焚烧炉长度L=75.5米，宽D=18.5米，取垃圾仓内壁与炉长度对齐,T=5d,垃圾的堆积密度取0.35t/m3

求：垃圾的容积工程公式：V=a*T

式中：V----垃圾仓容积m3；

a--- 容量系数，一般为1.2～1.5，考虑到由于垃圾仓存在孔角，吊车性能和翻

仓程度以及有效量的缺陷，导致垃圾仓可利用的有效容积小于几何容积；

T--- 存放时间，d；根据经验得出适合燃烧存放天数，它随地区及季节稍有变化；

V=a*T=1.2*5*1000/0.35=17142.86（m3 ）。

故：垃圾仓的容积设计取18000（m3）。

垃圾仓的深度为Hm

Hm=L*D/V=18000/75.5*18.5=12.88（m）。

故：垃圾池全封闭结构，长75.5米，宽18.5米，总深度以6米卸料平台为基准负13米。

3.2焚烧炉的选择与计算

（1）焚烧炉的加料漏斗

焚烧炉的加料漏斗挂在加料漏斗层，通过垃圾吊车将间接垃圾供料变为均匀加料，漏斗的容积要能满足“1h”内最大焚烧量。

垃圾通过竖溜槽送到给料机，垃圾竖溜槽可通过液压传动闸板关闭，竖溜槽的尺寸选择要满足溜槽中火焰密封闭合，给料机根据要求向焚烧炉配送垃圾，每台炉安装配合给料机传动用液压汽缸，液压设备由每台炉生产线控制中心控制。

料斗的容积V D

V D=G/24*Kx/ρL

式中：V D---料斗的容积（m3）；

G--- 每台炉日处理垃圾的量，（t/h）；

Kx---可靠系数，考虑吊车在炉焚烧垃圾的速度等因素，一般取1.5；

ρL---垃圾容量，一般0.3～0.6 （t/m3）取0.45（t/m3）；

V D=15.3t/h*1.5/0.45 =51（m3）。

故：加料漏斗容积按51m3设计并且斗口尺寸应大于吊车抓斗直径的1.5倍。

（2）燃烧空气量及一次、二次助燃空气量的计算

①以单位重量燃烧所需空气量以容积计算

a、理论空气量由公式：L0=(8.89C+26.7H+3.33S-3.33O)*10-2（Nm3/kg）；

把表2待处理垃圾各元素的含量值代入上式：

L0=（8.89*20.6+26.7*0.9+3.33*0.12-3.33*8.53）*10-2=1.8（Nm3/kg ）。

b、实际空气需要量:Ln=N*L0

式中: N---空气过剩系数，确保垃圾空气，一般要求燃烧过程的空气过剩系数在1.8左右，本设计中空气过剩系数取1.8；

Ln=1.8*1.8=3.24（Nm3/kg）。

②以单位重量燃烧所需空气量以重量计算

a、理论空气量由公式：L0=(11.6C+34.78H+4.35S-4.35O)*10-2（kg/kg）；

把表2待处理垃圾各元素的含量值代入上式：

L0=（11.6*20.6+34.78*0.9+4.35*0.12-4.35*8.53)*10-2 =2.34（kg/kg）。

b、实际空气需要量:Ln=N*L0

式中: N---空气过剩系数，确保垃圾空气，一般要求燃烧过程的空气过剩系数在1.8左右，本设计中空气过剩系数取1.8；

Ln=2.34*1.8=4.21（kg/kg）。

C、设计焚烧炉每小时燃烧垃圾所需空气总重量为G w=4.12*15.3*103=63036 (kg/h)。

③设计焚烧炉每小时燃烧垃圾所需空气总量为L=G* Ln （Nm3/h）；

式中: G--- 每台炉日处理垃圾的量，（t/h）；

Ln---实际空气需要量, （Nm3/kg）；

L=15.3*103* 3.24=49572（Nm3/h）。

故：设计焚烧炉每小时燃烧垃圾所需空气量为49572（Nm3/kg）。

设计二次风流量占整个助燃空气量的25%，求得二次风助燃空气量L空2=L*2%（Nm3/h）；

L空2=L*2%=49572*25%=12393（Nm3/h）；

L空1=49572-12393=37179（Nm3/h）。

故：设计一次风助燃空气量为37179（Nm3/h），二次风助燃空气量为12393（Nm3/h）。

（3）燃烧产物的烟气量

①以单位重量燃烧产生的总烟气量以容积计算

焚烧垃圾炉产物的生成量及成分是根据燃烧反应的物质平衡进行计算，求1kg生活垃圾完全燃烧后产生烟气量Lv

Lv=(m-0.21)L0+1.867C+0.7S+0.8N+11.2H+1.24W+0.62C1 (Nm3/kg)；

=(1.8-0.21)*1.8+1.867*0.206+0.7*0.0012+0.8*0.001+11.2*0.009

+1.24*0.474+0.62*0.0068(Nm3/kg)；

=3.945(Nm3/kg)；

a、空气中含水量=实际空气量*空气中水分含量

=3.24*0.015=0.0486(Nm3/kg)；

b、燃烧干烟气量=总烟气量-空气中含水量-垃圾中含水量-氢燃烧产生水量

=3.945-0.0486-0.474-9*0.009=3.34(Nm3/kg)。

②以单位重量燃烧产生的总烟气量以重量计算

Lw=（m-0.2）L0+3.667C+2S+N+9H+W+1.03CI（kg/kg）；
