污水泵技术要求-完整版
污水泵技术规格及要求
第六章水泵（污水泵部分）
1.总则
1.1总体说明
本文件所涉及的是金融街津门（天津）置业有限公司开发建设的天津津门项目潜污泵集中采购招标。
本技术条款是招标文件的重要组成部分，内容包括货物的规格、参数和技术要求，投标人所提供的货物应符合本技术条款及工程设计图纸的相关要求。
本技术要求提出的是原则性要求，并不详尽，投标方有责任对所投产品符合现行技术规范及最新行业标准而负责。
若本技术要求所使用的标准与投标人所执行的标准发生矛盾时，按照较高标准执行。
所提供的设备应是技术成熟的产品，不允许使用未成熟的或新研制开发的设备。
在签订合同后，招标人保留对本技术规格和要求提出补充要求和修改的权利，投标人应承诺予以配合。
所提出的具体修改项目，由供、需双方商定。
本技术规格及要求经双方签字认可后，可作为订货合同的附件，与合同正文有同等法
律效力。
2.货物清单及基本技术参数污水泵技术参数清单见附表。
污水泵技术要求
污水泵技术要求1 运行要求1.1 水泵在供电范围内能正常启动和运行，其运转应平稳、自如，无汽蚀产生，无固体卡阻和纤维物缠裹等现象。
且在全扬程的使用下，功率曲线保持平稳。
1.2 水泵在全淹没或部分淹没的情况下，采用介质冷却能连续不断地运行、间歇运行及长期停泵后快速恢复运行。
1.3 同一集水坑内的水泵应有自动切换的功能，平时根据程序的设定自动交替进行，发生故障及时报警，并切换到备用泵。
1.4 水泵连续运转时每小时启动次数应不小于15次，且不影响使用寿命。
1.5 水泵应标有明显的旋转方向标记。
2.基本要求2.1 投标人提供的潜水排污泵采用进口知名品牌：FLYGT，ITT-robot，GRUNDFOS，KSB ，RITZ。
可接受这些品牌在国内正式工厂产品，需提供这些品牌国内生产工厂的注册资料及ISO9001质量认证书，并需提供产地证明及出厂检测报告。
水泵的形式为立式自耦安装潜水泵，叶轮形式为半开式涡流泵，整体结构设计合理。
2.2 除易损件可在正常使用寿命间更换外，水泵的整机使用寿命应不小于15年。
2.3 水泵的设计应具备优异的防堵塞性能，能够泵送污/废水，或大直径固体的污废水，并综合考虑水温、水质、固体颗粒等因素，适宜于洗衣房、厨房、车库、生活卫生等污废水的泵送，运行稳定，检修方便。
2.4 水泵外表应美观光滑、整洁、无划痕、锈蚀和压伤，喷涂的环氧树脂防腐层应均匀，色调一致，无气泡和剥落现象。
2.5水泵运行时最大噪声值不超过65分贝。
2.6 泵壳应是整体高等铸铁制作而成，材料性能不低于HT250，泵外壳应由灰铸铁制成，轴套应为不锈钢，轴应由不锈钢制成。
2.7 叶轮的材质应具备长期运行且具优良的耐磨、耐腐蚀性能，材质选用球墨铸铁，并且应可靠地固定在轴上，以防止旋转时产生轴向或径向移动。
2.8 轴承应选用具有油脂润滑的滚动轴承，应能有效地承受所有的轴向力和径向力，且为国际名牌优质产品：SKF，NTN，NSK。
潜水污水泵技术规范
潜水污水泵技术规范1．总述以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。
1.2供货范围每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。
•装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴等）•自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）•整套提升装置（导轨系统、支架和不锈钢提升链等）；•每台泵需提供潜水电缆•电气保护元件，包括短路、漏电、过载、缺相保护等；•水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以及水泵保护控制器等；•就地控制柜和接线盒等；•所有连接附件、预埋件地脚螺栓等；总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。
1.3资料提交－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。
一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线以及性能参数。
2.水泵设计、性能和现场条件(1)水泵系统设计要求a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。
b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。
c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。
d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。
泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。
泵运转噪音应低于80dB(A).e. 泵和电机均为同一设备制造商设计和制造。
f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。
水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。
WQ-潜污泵技术文件
潜水排污泵技术说明1、概述1.1根据设计要求，提供的潜水排污泵，符合工矿的设计要求。
1.2提供的潜水排污泵能够满足有关设计、制造、安装和验收的标准。
2、技术规格根据要求，提供相应的潜水排污泵：3、使用范围、条件3.1 自来水厂取水泵；3.2 污水处理厂提升泵站，雨水泵站用水泵，工业废水排水用水泵。
3.3 介质温度不大于40℃，介质PH介于5-9之间。
3.4 介质密度不大于1.1*103kg/m3；4、技术要求4.1 潜水排污泵能抽送含有碎布、短纤维材料及一般废物和其它一些未处理的污水，并能通过直径不大于出口直径50%的固体颗粒。
4.2 潜水排污泵能够在规定的范围内正常工作，无汽蚀发生，运行噪音小于70分贝，运行平稳，并具有稳定的压头流量特性，电动机具有足够的额定功率，当泵在其特性曲线上任一点运行时，电功率不超载。
4.3 潜水排污泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.4Mpa，历时5min而无泄漏现象。
4.4 潜水排污泵在组装后，进行0.4MPa气压试验，历时5min而无泄漏现象。
4.5 潜水排污泵喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。
4.6 潜水排污泵叶轮、转子作动平衡试验，平衡精度为G6.3级，振动不大于0.45mm/s。
4.7功率大于22kW的潜水排污泵采用水套式冷却系统在全浸没、部分浸没和干式安装的条件下连续运行，运行方式为连续运行S1工作制，每小时允许起动12次而不会引起任何损坏。
4.8 不锈钢铭牌牢固地固定在每台泵的明显的位置，铭牌采用冲压的数字标志。
4.9 每台泵的起吊耳置于上盖的泵重心附近牢固、可靠。
5、结构特点5.1 潜水排污泵由潜水电机与水泵直联构成机电一体结构，为立式单级潜水泵，采用湿式安装系统安装，结构紧凑使用方便。
5.2功率大于22kW的潜水排污泵结构上设有绕组防凝露装置，可确保电机绝缘大于300MΩ，电机绕组设有超温报警开关，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。
潜水排污泵的技术要求
潜水排污泵的技术要求
1.材料选择：潜水排污泵的内部零部件需要使用耐腐蚀材料，以应对
废水和污水中的化学物质。
常用的材料有不锈钢、铸铁和塑料等。
同时，
潜水排污泵的外壳也需要采用防腐蚀材料，以延长其使用寿命。
2.防水性能：潜水排污泵需要具备良好的防水性能，以确保其能够在
水中安全运行。
它通常采用双重密封设计，包括机械密封和液压密封，以
避免水进入电机内部。
另外，潜水排污泵还需要配备漏电保护装置，以确
保使用过程中的安全性。
3.耐久性和可靠性：潜水排污泵通常需要经受长时间的连续运行，在
此期间，它需要能够承受废水和污水的冲击和腐蚀。
因此，潜水排污泵的
内部零部件需要耐磨、耐腐蚀，并且具有良好的密封性能。
同时，潜水排
污泵还需要有较高的抗堵塞能力，以防止废水和污水中的固体颗粒堵塞泵体。
4.能效性能：潜水排污泵的能效性能是衡量其性能优劣的重要指标。
能效性能主要包括效率和功率因数两个方面。
高效率可以减少能源的消耗，而高功率因数可以减少电网的负荷。
因此，潜水排污泵的设计和制造中需
要采用先进的技术和材料，以提高其能效性能。
5.操作和维护：潜水排污泵设计应考虑到操作和维护的便利性。
例如，它需要有合理的结构设计和尺寸，以便于安装、调试和维修。
另外，潜水
排污泵还应具备远程监控和故障诊断功能，以便及时发现和处理故障。
总之，潜水排污泵的技术要求包括材料选择、防水性能、耐久性和可
靠性、能效性能以及操作和维护的便利性等方面。
只有具备这些要求，才
能保证潜水排污泵的正常运行和长久使用。
污水泵技术要求

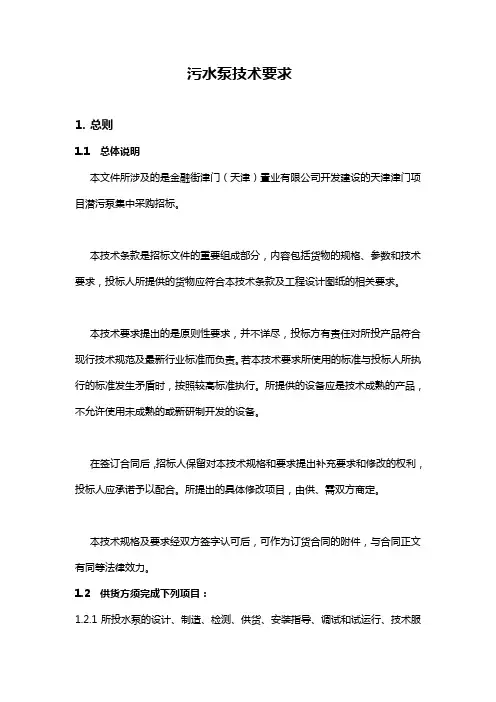

污水泵技术要求1.总则1.1总体说明本文件所涉及的是金融街津门（天津）置业有限公司开发建设的天津津门项目潜污泵集中采购招标。
本技术条款是招标文件的重要组成部分，内容包括货物的规格、参数和技术要求，投标人所提供的货物应符合本技术条款及工程设计图纸的相关要求。
本技术要求提出的是原则性要求，并不详尽，投标方有责任对所投产品符合现行技术规范及最新行业标准而负责。
若本技术要求所使用的标准与投标人所执行的标准发生矛盾时，按照较高标准执行。
所提供的设备应是技术成熟的产品，不允许使用未成熟的或新研制开发的设备。
在签订合同后，招标人保留对本技术规格和要求提出补充要求和修改的权利，投标人应承诺予以配合。
所提出的具体修改项目，由供、需双方商定。
本技术规格及要求经双方签字认可后，可作为订货合同的附件，与合同正文有同等法律效力。
1.2供货方须完成下列项目：1.2.1所投水泵的设计、制造、检测、供货、安装指导、调试和试运行、技术服务及培训、保证期内的维修、相关文件的提交、与技术规格一致的设备图表及资料等，及在开机时需要的润滑剂油脂。
无论其是否被明确细列在合同文件中。
①提供的设备整套水泵包括：泵体、配套电动机、配套电气控制柜、电缆、自动耦合装置等。
应达到提供的设备安装就位后，只须接上电源、电器控制和水系统之管道，便可进行调试和正式运转。
提供的水泵设备须包括但不仅限于以下：·按业主和工程设计的要求完成设备的具体设计和制造图。
·提供详细构造图、设备样本和说明书。
·设备的制造和加工。
·设备交货地：金融街施工现场。
②设备安装指导设备安装指导应包括但不仅限于以下：·参与设备开箱验货；·设备安装指导；·调试和试运行；·提供特殊和专用工具；·提供设备维护方法及紧急修理措施；·设备安装时与其它供货方协作。
1.2.2供货方须对一切与本合同有关的供货设备及技术接口、技术服务等问题负全部责任。
水泵技术要求
⽔泵技术要求⽔泵技术要求⼀、排污泵设备技术参数1、⽔泵采⽤国际知名品牌的合资产品，产品应符合国家标准和有关规定。
2、电机的使⽤年限，在现场的⼯作条件下不少于15年，正常运⾏⼯况下应保证电机的⼤修周期不少于2年。
3、采⽤⾃耦式潜污泵。
泵与耦合装臵之间为⾦属对⾦属连接。
4、叶轮、泵壳材质为铸铁250以上，泵轴(含轴套)材质为不锈钢2Cr13或相当的抗腐蚀性材料。
5、叶轮必须采⽤半开式防堵塞叶轮，具有⾃动搅匀功能，⾃动清理污⽔池底沉淀物。
6、轴承采⽤进⼝SKF、NSK等知名品牌的产品。
7、机械密封为双重独⽴机械密封，有效防⽌⽔的渗漏，密封材质为耐腐蚀烧结碳化钨或碳化硅。
应有有效的措施防⽌磨损颗粒从密封室中排出，从⽽有效地保护外密封件。
8、O型环采⽤腈橡胶，保证⽔泵最⼤20m的浸没深度。
9、电机内臵热过载或⼩型热保护器，为电机提供可靠有效的保护。
10、电机采⽤⾼效铜绕组电机，符合国家标准，绝缘等级应为 F 级，防护等级应为 IP68。
电机绕组真空滴浸处理和环氧树脂密封。
11、电缆⼊⼝需经过特殊处理，以保证完全防⽌进⽔。
⽔泵出⼚应配备⾄少 5 ⽶长度的电缆。
12、电机的连线与绕组的绝缘应具有相同的绝缘等级，能承受周围环境的影响。
13、控制柜要求：(1)柜体⽤1.2mm厚以上板制作。
柜体外形尺⼨、⾊泽需保持⼀致。
(2)空⽓开关、交流接触器、热继电器等主要电⽓元件采⽤国际知名品牌产品（Schneider、Siemens 或同等档次）。
(3)根据设计要求配臵液位控制系统，⾼⽔位发出报警信号。
(4)实现⽔泵⾃动交替运⾏,保证各⽔泵运⾏时间相同。
(5)具有⼿动操作功能,允许对单个⽔泵进⾏调试。
(6)应实现完全⽆⼈值守，⾃动运⾏。
消防泵设备技术参数(1)介质为不含固体颗粒的清⽔或物理化学性质类似于⽔的清洁液体，输送介质温度不超过80℃。
(2)材质：泵壳应采⽤铸铁，泵轴(含轴套)应采⽤2Cr13不锈钢，叶轮应采⽤不锈钢。
排污泵和变频设备技术要求
1 运行条件1.1 气象条件：适用于北京地区近年的气象条件1.2 安装场所：室内1.3 机房环境标准：环境温度：5～40℃相对温度：﹤90%海拔高度：﹤350M工作电源：交流三相 380V±10% 50±1Hz抗震能力：水平加速度0.3g垂直加速度0.15g2潜污泵技术要求（1）潜污泵应具有反冲洗功能，能自动清理污水池底沉淀物。
（2）泵盖、泵壳、叶轮等应为球墨铸铁制作，并经电泳处理。
（3）泵与电机应为一根共同轴，不允许设置联轴器，泵轴材质为不锈钢，并与泵送的水流完全分开。
（4）潜污泵配套电机应是全淹没式电动机，电机外壳须为不锈钢材质，防护等级为IP68，绝缘等级F。
电机应在40℃泵送介质温度中连续运转。
潜污泵停机液面必须离水池底部距离不得大于15cm。
（5）接到电机上的供电和控制电缆必须是适合于水下应用的，并应采用柔性的铠装电缆。
电机电缆线应为乙丙烯橡胶绝缘，每根动力电缆芯为镀锌铜线，氯丁橡胶为电缆外套。
每根电缆长度应不小于5m。
（6）潜污泵为一用一备，须配置2个浮球液位开关（低水位停泵；高水位启泵；超高水位双泵同时启动并发出报警信号），浮球液位开关应具有良好的耐腐性，应采用工程塑料制成。
（7）潜污泵控制箱与水泵为同一品牌，元器件采用施耐德产品。
控制柜能清晰地显示潜污泵运行和故障情况，控制设手动，自动和关闭三档，预留BAS监控点。
（8）所有水泵均应配自动耦合装置.导轨应为双导轨，长度须配备2米。
一、水泵材质和技术要求:1、水泵应采用高效节能型不锈钢水泵，性能应符合GB/T 5657《离心泵技术条件（Ⅲ类）》的规定，设计和铸造须采用先进的水力模型和铸造工艺。
2、水泵所工作的额定工况点须在最佳高效点或接近最佳高效点，提供所选泵型的性能曲线图，并在图中标明水泵所工作的额定工况点及水泵高效区。
水泵整机的效率要符合GB/T13007的规定。
3、主轴与主轴套：主轴须采用优质2Cr13钢制成，以保证泵轴的抗扭强度和足够的刚度以及耐疲劳强度。
潜污泵技术要求
潜污泵技术要求潜水排污泵主要用于建筑排污和污水处理，排送含固形物和长纤维的污水、废水、雨水等。
一、总体要求：本技术规格书潜污泵设备的功能设计、产品结构、制造工艺、质量水平、技术性能、检测验收等方面提出了技术要求。
卖方应向买方提供满足本技术规格书要求的高性能、高水平、高质量的先进可靠、成熟稳定的优质成套产品及其伴随服务。
卖方应向买方提供规格书要求的真实、有效的技术文件、证明文件及认证证书，买方将对所有证书核实，一旦出现虚假证书与单据，买方保留无条件全部退货的权利。
二、工作条件：1）设备必须适合深圳地区气候条件，满足连续和稳定运行的要求，并安全可靠、故障率低，便于检测维修。
2）工作场所：污水集水坑。
3）介质：为带固体颗粒（固体颗粒直径不大于65mm）及各种长纤维的污废水、淤泥。
4）介质温度：5～40℃（短时间内可输送排放60℃合流污废水）。
5）输送介质密度：最大密度1200Kg/m3。
6）pH值：4～10。
7）环境温度：0℃～50℃。
8）相对湿度：最大100%。
9）海拔：小于1000m。
10）供电电压范围：380V±10%；电源频率50Hz。
三、技术要求：规格、型号具体参数必须符合设计要求,并符合以下要求：1) 名优品牌, 技术性能先进、产品成熟且具有成功运行经验的产品。
2) 符合国家或行业的生产技术标准，满足《旋转电机定额和性能》（GB755-2008）、《中小型旋转电机安全通用要求》（GB 14711-2013）、《泵的振动测量与评价方法》（GB 29531-2013）、《泵的噪声测量与评价方法》（GB 29529-2013）、《水泵流量的测定方法》（GB/T 3214-2007）、《泵用灰铸铁件》（JB/T 6880.1-2013）、《球墨铸铁件》（GB/T 1348-2009）、《泵用铸钢件》（JB/T 6880.2-2008）、《泵产品涂漆技术条件》（JB/T 4297-2008）、《额定电压450V/750V及以下橡皮绝缘软电缆第1部分：一般要求》（GB/T5013.1-2008）、《旋转电机整体结构的防护等级（IP代码）-分级》（GB/T4942.1-2006）等相关标准，有最新标准的按最新标准。
无负压污水泵技术要求
供水设备参数及技术要求二、技术要求（一）无负压资质及技术要求：资质要求：无负压设备投标厂家需在北京城市城镇协会有备案，具有关于无负压设备的《北京市生活饮用水供水设备及用品卫生许可批件》、北京市产品质量监督检验所出具的《质量检验报告》、北京市卫生疾病预防控制中心出具的《检测报告》和给排水设备分会颁发的《论证会证书》。
技术要求：本次招标无负压为成套设备，需含有：无负压稳压补偿罐、真空抑制器、稳压保压装置、成套附件以及控制系统。
由于各个厂家的产品在结构配置、实现方式等方面存在差异，投标时允许各厂家根据自己公司设计选择最合理、先进的设备进行投标报价，但整体设备一定要具有稳压补偿功能。
投标方的设备必须技术成熟，在同行业处于技术先进地位，设备整体设计合理，运行稳定，售后服务体系完善，具体要求如下：1、水泵按设备清单的参数配置2、所有无负压设备的稳压补偿罐、设备过流部件和附件均需采用不锈钢材质，且化学成份不应低于奥氏体不锈钢0Cr18Ni9（SUS304）的要求。
其中稳压补偿罐板厚不低于4mm,承压不低于6MPa，Φ600的罐体长度不少于1200mm，Φ800的罐体长度不少于1500mm。
3、所有稳流补偿罐应设不小于DN25的泄水、排污装置，顶部两端设置吊耳。
4、真空抑制器应与稳压补偿罐配套选用，接口尺寸不小于DN100，在用水高峰时，配合稳压补偿罐应起到差量补偿的作用。
5、设备出口端必须配置保压装置，成套设备在小流量用水或不用水时能够做到的休眠。
6、控制系统的要求：6.1控制柜表面应平整、均匀，所有焊接处应均匀牢固，不应有明显的歪斜翘曲变形或者烧穿等缺陷，其外观符合JG/T3009-1993《危机控制变频调速给水设备》中的规定。
6.2控制柜需采用ABB变频器，施耐德元器件，配置人机操控界面。
6.3控制柜内各接线点应牢固，布线不平整、规范，符合设计图样及相应标准的要求。
6.4控制柜的防护等级应符合GB4208《外壳防护等级》的规定，且应不低于IP30。
潜污泵技术要求范文
潜污泵技术要求范文潜污泵是一种用于排污和输送污水的设备，广泛应用于城市排水、工业污水处理、农村生活污水处理等领域。
潜污泵的技术要求具体体现在以下几个方面：1.泵的结构设计：潜污泵的结构设计要合理，能够适应污水的特殊性。
一般来说，潜污泵应采用离心、混流或切割等形式的叶轮，能够有效地处理含有固体颗粒和纤维物质的污水。
同时，泵体和叶轮应采用耐磨材料，以增加泵的使用寿命。
2.高效能、低能耗：潜污泵应具有较高的效能，即在单位时间内输送的污水量较大，能够满足处理污水的需求。
同时，潜污泵的能耗应尽可能低，以降低运行成本。
3.自动运行和保护装置：潜污泵应具备自动运行和保护装置，以便实现自动化控制和保护。
例如，潜污泵可以配备液位探测器，当污水位达到一定高度时自动启动泵，污水位下降后自动停止泵。
此外，潜污泵还应具备电机过载保护和温度保护等功能，以避免泵的损坏。
4.防堵塞性能良好：潜污泵在处理污水时容易遇到颗粒物或纤维物质堵塞的问题，因此，优秀的潜污泵应具备良好的防堵塞性能。
一种常见的解决方案是采用切割叶轮技术，切割叶轮能够有效地切割污水中的纤维物质，防止堵塞。
5.耐腐蚀性和耐磨性：潜污泵通常用于处理腐蚀性较强的污水，因此，潜污泵的叶轮、泵体、轴承等零件材料应具备良好的耐腐蚀性能。
此外，污水中的颗粒物容易磨损泵的零部件，因此，潜污泵的零部件材料应具备一定的耐磨性。
6.运行平稳、噪音低：潜污泵应具备稳定的运行性能，不产生过大的振动和噪音。
这不仅有利于泵的正常运行，也有利于减少对周围环境的干扰。
总之，潜污泵技术要求涉及泵的结构设计、效能、能耗、自动运行和保护装置、防堵塞性能、耐腐蚀性、耐磨性、运行平稳等方面。
通过合理的设计和选材，可以提高潜污泵的使用寿命和性能，保障其在污水处理领域的应用效果。
污水泵技术要求_完整版
污水泵技术要求_完整版污水泵技术要求_完整版污水泵技术要求一、设备图纸内污水泵功能控制要求1、集水泵坑中设带自动耦合装置的潜污泵两台，一用一备，互为备用。
2、潜水泵由集水泵坑水位自动控制，当坑内水位上升至高水位时，一台排水潜水泵工作;当水位下降至低水位时，此台排水潜水泵停止工作，另一台水泵工作。
3、当达到报警水位时，两台泵同时启动，并向中控室发出声光报警。
控制箱设置运行故障报警显示，手动自动转换。
废水泵坑内的潜水泵采用自动搅匀无堵塞大通道潜水泵。
4、泵体均配冲洗阀。
潜污泵、控制箱及相应附件均应配套供货。
二、执行标准GB50268-2008《给排水管道工程施工及验收规范》GB50242-2002《建筑给排水及采暖工程施工质量验收规范》GB50303-2002《建筑电气工程质量验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50171-2012《电气装置安装工程盘、柜及二次回路结线施工验收规范》以上规范要求如有新旧规范更替，按照现行新版规范执行。
三、电气部分3.1、根据设计要求，本工程控制箱采用非标控制箱。
控制箱的质量及技术要求必须满足图纸及相关规范要求。
箱内控制开关、断路器、漏电断路器、接触器、继电器等设备品牌采用质量不低于国内知名品牌，如明日、北元品牌，且通过国家强制性3C认证。
3.2 配电箱表面采用喷塑处理，颜色根据甲方要求采用电脑灰与照明、动力配电箱相同，。
保证使用期内不出现反锈、褪色、漆面爆皮等现象。
主要低压器件和附件采用国内优质品牌产品。
箱内零排、地排使用内六角螺栓，配电箱采用不低于2mm厚冷轧钢板制作。
3.3 控制箱盖配置电源、启停指示灯，手动/自动转换开关及手动启停按钮。
控制箱系统配置楼宇自控(BA)系统模拟和数字引入和输出接驳点，留有足够冗余量。
箱内断路器采用电动机保护型断路器，长延时过流脱口器整定、瞬时过流脱扣器整定应满足电动机过流、短路和启动要求。
污水厂潜污泵供货范围及技术要求
污水厂潜污泵供货范围及技术要求
一、供货范围：
1.潜污泵：供货的主要产品是潜污泵，包括潜污水泵、潜污水提升泵等，用于污水处理厂或工业污水处理等环境中排水和输送污水。
2.配套设备：还应提供潜污泵的配套设备，如电机、控制柜、测量仪
表等。
二、技术要求：
1.泵体材质：应采用耐腐蚀材质制造，常见的有铸铁、不锈钢等，以
防止泵体在长时间运行中被污水侵蚀。
2.泵轴密封：应采用耐腐蚀、耐高温、耐磨损的材料制造的密封装置，有效防止泵体的泄漏。
3.叶轮设计：叶轮应具有较高的耐磨性能，以保证长时间工作不损坏，并具有较高的泵头和输送能力。
4.电机功率：根据污水处理厂的具体情况和需要排放的污水量确定潜
污泵的电机功率，保证潜污泵的运行效率和稳定性。
5.控制系统：应提供完善的潜污泵控制系统，包括启停控制、故障报警、运行监测等功能，以保证潜污泵的安全运行。
6.安装方式：根据实际情况，可以选择固定式潜污泵或者移动式潜污泵，以满足不同场合的需求。
7.维修和保养：应提供维修和保养指导，包括定期检查和更换易损件，保证潜污泵的长期使用。
总结：污水厂潜污泵的供货范围涵盖潜污泵和配套设备，技术要求包括泵体材质、泵轴密封、叶轮设计、电机功率、控制系统、安装方式和维修保养等方面，能够满足污水处理厂长期稳定运行的需求。
潜水排污泵技术要求
无密封自控自吸泵及潜水排污泵技术要求一、无密封自控自吸泵参数：1、型号：200WFB-BD2、流量Q=240~350~420m3/h，扬程H=42~37~33.5m，功率N≮75KW，3、材质：叶轮、材质不低于不锈钢SS316，泵轴材料性能不应低于2Cr13。
4、附件：水泵要求带吸水不锈钢316隔栅及出口止回阀、Z41H闸阀。
二、潜水排污泵参数：1、型号：100QW100-25-152、流量：Q=100m³/h，扬程H=25m，电机功率N≮15KW3、材质：泵壳HT250，叶轮、材质不低于不锈钢SS304，泵轴材料性能不应低于2Cr134、水泵安装方式：软管移动式安装；三、共性要求：1、使用介质：钢厂雨、污水，含颗粒及污泥，呈酸性。
2、电压V=380V，F级绝缘，IP68，要求配套电机采用国产一线品牌；3、附件：出口配对螺栓垫片等紧固件；4、水泵在发生首次故障前，累计运行至少12000 h ；电泵淹没水下不开机间隔时间可达6个月以上（没有外加条件），泵组仍能安全启动运行5、泵轴轴承使用寿命不低于80000 h，轴承应选用进口优质轴承，和优质密封。
四、电控部分1）每台泵配就地防雨配电箱、操作箱所有配电箱、操作箱电器元件采用施奈德电器产品、继电器选用欧姆龙产品--触电容量10A。
箱体为室外不锈钢防雨型，配操作按钮、指示灯、电压指示、电流指示。
2）控制箱预留一组水泵自动控制的开关量点，并通过继电器转接控制，水泵能够达到自动液位控制启停的功能。
此组点闭合为水泵启动运行，分开为水泵停止运行。
五、现场技术服务1、设备安装时供方应派遣有能力，有实践经验的技术人员到现场，对合同设备的安装方法、步骤、正确校正、调整、清理、检查、现场试验、启动、试运行和验收试验进行监督和指导。
供方技术人员应负责所有安装工作的监督和指导的正确实施，除非当发生工作未按照他的指示执行的情况，而他又立即以书面形式将此情况通知了需方，否则，供方必须承担因安装质量所引起的一切责任。
潜污泵技术要求
潜污泵技术要求1.机型：离心式主机数量：2台2.单机主要技术参数和要求额定流量：200m³/h扬程：30m冷却系统:装置电机冷却系统，冷却介质采用被泵送介质;电机保护等级:IP68;绝缘等级:F级输送介质:雨水、污水3.材质要求泵体（铸铁）、泵轴（合金钢）、轴承（SKF、NSK等知名品牌的产品）、叶轮(铸钢）4.电机:潜水电机与水泵一体，泵与电机共轴且是连续无间断的轴，泵轴为电机轴延伸，立式安装。
电机接地符合国家相关标准要求。
配备防水不锈钢配电箱，包括断路器、接触器、电机保护器、运行、停止、急停操作按钮及运行指示及电流表等。
断路器、接触器选择施耐德、ABB等品牌。
5.技术要求1.水泵采用国内知名品牌的产品，产品应符合国家标准和有关规定。
2.电机的使用年限，在现场的工作条件下不少于15年，正常运行工况下应保证电机的大修周期不少于2年。
3.潜污泵的出口应方便连接软管。
4.叶轮必须采用半开式防堵塞叶轮，保证持续稳定效率无故障运行。
5.机械密封为双重独立机械密封，有效防止水的渗漏，密封材质为耐腐蚀烧结碳化钨。
应有有效的措施防止磨损颗粒从密封室中排出，从而有效地保护外密封件。
6.电机内置热过载或小型热保护器，为电机提供可靠有效的保护。
7.电机采用高效铜绕组电机，符合国家标准，绝缘等级应为F级，防护等级应为IP68。
电机绕组真空滴浸处理和环氧树脂密封。
8.电缆入口需经过特殊处理，以保证完全防止进水。
水泵出厂应配备至少8米长度的电缆。
9.电机的连线与绕组的绝缘应具有相同的绝缘等级，能承受周围环境的影响。
6.供货范围潜污泵设备由潜污泵(含泵体、电机)、电机防水配电箱及相应紧固件、潜水电机配套的漏水保护器等组成。
供货范围应该是满足设计要求、满足采用的标准规范、满足技术要求及本文件要求的整个设备及其部件，包括由卖方提供的文件资料。
7.试验检验卖方在设备出厂前应对潜污泵进行检验，并应提交买方相应的检验报告及合格证书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水泵技术要求一、设备图纸污水泵功能控制要求1、集水泵坑中设带自动耦合装置的潜污泵两台，一用一备，互为备用。
2、潜水泵由集水泵坑水位自动控制，当坑水位上升至高水位时，一台排水潜水泵工作；当水位下降至低水位时，此台排水潜水泵停止工作，另一台水泵工作。
3、当达到报警水位时，两台泵同时启动，并向中控室发出声光报警。
控制箱设置运行故障报警显示，手动自动转换。
废水泵坑的潜水泵采用自动搅匀无堵塞大通道潜水泵。
4、泵体均配冲洗阀。
潜污泵、控制箱及相应附件均应配套供货。
二、执行标准GB50268-2008《给排水管道工程施工及验收规》GB50242-2002《建筑给排水及采暖工程施工质量验收规》GB50303-2002《建筑电气工程质量验收规》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50171-2012《电气装置安装工程盘、柜及二次回路结线施工验收规》以上规要求如有新旧规更替，按照现行新版规执行。
三、电气部分3.1、根据设计要求，本工程控制箱采用非标控制箱。
控制箱的质量及技术要求必须满足图纸及相关规要求。
箱控制开关、断路器、漏电断路器、接触器、继电器等设备品牌采用质量不低于国知名品牌，如明日、北元品牌，且通过强制性3C认证。
3.2 配电箱表面采用喷塑处理，颜色根据甲要求采用电脑灰与照明、动力配电箱相同，。
保证使用期不出现反锈、褪色、漆面爆皮等现象。
主要低压器件和附件采用国优质品牌产品。
箱零排、地排使用六角螺栓，配电箱采用不低于2mm 厚冷轧钢板制作。
3.3 控制箱盖配置电源、启停指示灯，手动/自动转换开关及手动启停按钮。
控制箱系统配置楼宇自控（BA）系统模拟和数字引入和输出接驳点，留有足够冗余量。
箱断路器采用电动机保护型断路器，长延时过流脱口器整定、瞬时过流脱扣器整定应满足电动机过流、短路和启动要求。
交流接触器选择必须与电动机额定电流相匹配。
电动机运行时箱配线不能出现过热现象。
3.4 自动启泵功能配套液位计，控制线缆、电机电源电缆长度要满足现场使用要求，不低于15米。
电缆应采用机械强度高、使用寿命长、低烟低毒且阻燃的柔性电缆，引出的双色线应为接地线，连接可靠，且接地标志明显，在使用期不易磨灭。
电缆密封应选用使用寿命长、耐磨、耐热性能优异，转向灵活的新型材料和优质品牌产品。
3.5 依据图纸设计变更通知，位于管道井部位的污水泵控制箱均加装避雷器，具体控制箱部配置事宜待中标供货单位未加工制作前来现场校核。
污水泵、控制箱及需加装浪涌保护器器控制箱数量见下表1备注部分。
四、潜污泵技术要求(一)、设备及材料厂家的选用：根据柏诚顾问公司的机电技术要求选用水泵设备的厂家及品牌。
1、潜污泵：1）XX熊猫/国产2）XX连成/国产3）XX凯泉/国产2、水位控制器（排水泵集水坑用）1）FLYGT (飞力)/合资2）DANFOSS (丹佛斯)/合资3）WATT (沃茨)/合资(二)、一般要求：1、在储存，装运时应采取正确的保护设施，以免水泵因碰撞及锈蚀而受损坏。
所有受损坏的设备将不被接受。
2、水泵的工作压力及试验压力要符合图纸所提供的参数及有关的规规定要求。
（三）、潜污泵技术要求：（一）设备技术材料表11）集水坑排水泵应为潜水式离心泵，每台潜水泵的安装设计配备上升引杆及提升链，而排水管与潜水泵的联接为自动耦合式设计。
2）水泵外壳由铸铁浇筑而成，其推进器也由铸铁或其他认可材料制成，轴套应为不锈钢，泵轴由高强拉力钢或不锈钢制成。
3）水泵和电动机之间的联接，为双重机械密封。
机封应装入一个装满油的小室中，以便散热。
4）水泵的叶轮与水槽为非阻塞式，且能抽排污/废水包括含有直径不大于32毫米的固体的高粘性污水。
5）水泵推进器和水钭槽，为非制动类型，并要设计成能将粪便（直径可达32毫米）污水及粘性污泥排出。
6）设于厨房隔油池集水井、卫生间污水泵房的潜水泵必须选择过流能力强、无阻塞式并带切割式叶轮的类型。
7）电功率大于3.7千瓦的电动机要配置防高温装置以防止电动机过热。
8）水泵供电电缆为潜水式并与水泵整体构造。
电缆必须由水泵直接接驳至配电屏，中途间不允任接驳，故电缆长度必须通过实地量度确定。
9）每个集水井都设有两台潜水泵，采用自动控制将废水送至检查井或最近的排水管网中。
10）制造商的产品应有当今国领先技术，并保证与原品牌产地同步技术型号系列的先进的全新设备。
11）制造商需具备水泵性能测试的技术装备，该测试设备或装置必须是经过国或国际相关权威机构核准的。
所出厂的设备必须按国或国际通用标准测试合格。
12）厂家须根据设计技术参数要求，结合自身产品特点进行选型。
水泵的整体结构应做到设计合理，流道设计应具备优异的防堵性能，整机制造、装配必须进行试验台试验，包括运转、性能、气蚀、振动、噪音等试验、并应符合有关标准规定(每台泵都需要经整机测试)。
13）水泵的外表应美观光滑、整洁、无划痕、锈斑和压伤，防腐层应均匀，色调一致，无气泡和剥落现象。
泵壳须经过耐锈蚀工艺处理，铸铁部分需经过电泳处理，延长水泵使用的寿命。
14）泵体应是耐磨、耐腐蚀材质，且过流表面应平滑，足够通过进入叶轮的固体或纤维物质。
15）叶轮的材质应具备长期运行且具优良的耐磨、耐腐蚀的性能，并且应可靠地固定在轴上，以防止旋转时产生轴向和径向移动。
16）泵轴材质应具有足够的强度和钢度，泵轴的设计长度必须有利于水泵长时间的运行。
轴承：采用国优质品牌轴承，额定寿命大于5万小时，为耐磨损和润滑性能好的材料制成,应能有效地承受所有轴向力和径向力。
轴承工作寿命大于5万小时。
水泵在正常连续运行条件下，轴承的温度不得超过75℃。
17）电机选用名牌优质产品电机，电动机效率：≥91％，电动机绝缘/防护等级：F级/IP55。
电动机置热保护功能。
18）机械密封应选用使用寿命长，耐磨、耐热性强，磨擦系数低的新型材料和原装或国知名品牌产品；耐磨环在泵壳与叶轮之间应具有有效的密封，且应紧固并容易拆除更换。
19）水泵机组的叶轮、转子出厂应做动、静平衡实验，其平衡精度等级按各厂家生产标准表明，同时表明机组噪音值，应满足《泵的振动测量与评价法》/T8097-1999，《泵的噪音测量及评价法》/T8098-1999标准。
20）水泵使用寿命：除易损件可在正常使用寿命期间更换外，水泵的整机使用寿命应不低于15年，且首次无故障运行时间不小于8000小时。
21）水泵在运行时，必须能保证其规定值以上的效率。
在负载变动时，能稳定运行,在正常使用状态下能保持高效率。
22）水泵所配电机必须满足水泵全曲线运行。
23）水泵在运行时，可预见的压力变形、膨胀、异常高温、低温及其它可预测的变动，水泵必须是安全的；在操作时没有危险的结构；水泵在日常保养维修及故障处理时比较便，且无危险；水泵设备和所用材料必须是全新的和未曾使用过的。
24）水泵底座：与设备配套，材质各厂家自报，并根据转速、荷载及运行时产生的振动及水泵隔振措施要求配套供应相应的减震器。
25）泵壳和泵盖：应能承受本技术规格要求的工作压力和试验压力而无渗漏和损坏。
（二）工作环境和运行要求：1）一般正常工作条件下，其工作环境温度≤40°C，相对湿度≥45%；海拔高度≤1000m；供电围380V±10%、50HZ、三相四线制；2）水泵在供电围能正常启动和运行。
其运转应平稳自如、无气蚀产生，无固体卡阻和织物缠裹等现象，且在全扬程的使用下，功率曲线保持平稳。
3）水泵的性能曲线和功率要求：水泵的性能参数应符图纸技术参数要求。
水泵应运行在最高效率点附近，并适合并联运行。
允在不超越设计容量的20%的情况下运行而不破坏工作点。
五、产品资料及三包：1、资料报验：1）提供完整的原厂产品说明书文件、运作及维修说明书及由厂家建议后备配件表。
2）提交原厂提供的特性曲线及调试报告，显示有关水泵在指定的工作条件下的总电负荷及水泵扬程、水流量等资料。
3）提供详细的安装图，容要清楚的反映详细的设备基础包括水泵底座尺寸、螺栓要求、弯曲界面、柔性连接器、管道接驳、防震及安装的大样和有关和土建配合要求的资料等。
4）提供原厂的资质，产品的检测报告及合格证等资料。
2、三包服务：1）厂家提供完整的技术资料，供货、维修、维护、售后服务、保驾运行。
2）厂家派技术人员现场指导安装、调试及指导设备运行。
3）设备进场验收时厂家派代表参加，设备性能和零部件实际质量不符合基本技术要求，厂家免费更换设备，并承担由此引起的一切费用。
4）厂家提供一份售后服务承诺书。
六、包装和储运要求：1、包装与保护厂家确保所提供的设备在装卸、运输和仓储过程中有足够的包装保护，防止设备受潮、生锈、受到冲击以及其他不可预见的损坏。
2、设备的包装:材料的包装应为生产商出厂时的原包装。
3、设备的装箱清单材料包装箱必须附有详细的装箱清单，装箱清单应清楚标明各种零部件和消耗品对应的编号和名称。
4、厂家负责设备运输、装卸直至运送到现场进行验收后，按照项目管理人员指定的地点卸车。
七、供货与送样中标供货单位需加工制作前送水泵、控制箱样品到现场，经甲、监理、总包确认后可加工制作。
八、详见后附水泵控制箱系统图。
