35KV及以下架空电力线路施工及验收规范

合集下载

35kv及以下架空输电线路施工质量检验及评定规程

35kv及以下架空输电线路施工质量检验及评定规程

35kv及以下架空输电线路施工质量检验及评定规程文章标题:35kV及以下架空输电线路施工质量检验及评定规程在35kV及以下架空输电线路施工中,质量检验及评定规程是至关重要的环节。

它不仅关乎着线路的安全稳定运行,也直接影响着供电质量和用户的用电体验。

本文将对35kV及以下架空输电线路施工质量检验及评定规程进行全面评估,以期为相关领域的工程师和技术人员提供有价值的参考。

1. 规程概述35kV及以下架空输电线路施工质量检验及评定规程主要包括施工前、施工中和施工后的质量检验内容,涵盖了线路材料、施工工艺、设备安装、绝缘子强度、接地电阻等多个方面。

还包括了对施工单位、监理单位及其他相关参与方的责任和要求。

2. 施工质量检验流程(1)施工前检验:包括线路材料的检验、基础工程的检验、工程设计文件的核对等内容。

在此阶段,需要严格按照规程要求进行,确保材料和基础工程的质量可控。

(2)施工中检验:包括工程进度检查、工艺操作检验、设备安装质量检验等内容。

在此阶段,要重点关注施工工艺的合理性和设备的安装质量,以保证线路的稳定性和安全性。

(3)施工后检验:包括绝缘子强度测试、接地电阻测试、保护装置的校验等内容。

在此阶段,需对线路的绝缘情况和保护装置的可靠性进行全面检测,以确保线路的安全运行。

3. 质量评定标准(1)线路材料的质量评定以国家标准为准,需满足《电力工程施工质量验收规范》及相关要求。

(2)施工工艺需符合《电力工程施工安全技术规程》及相关规定,保证线路施工的安全合理。

(3)设备安装要符合相关标准及要求,确保设备的性能和稳定性。

(4)绝缘子强度和接地电阻要符合国家标准和电力行业标准,以保障线路的稳定性和安全性。

4. 个人观点和理解在35kV及以下架空输电线路施工质量检验及评定规程中,我认为施工前的质量检验至关重要。

只有在施工前加强对材料和基础工程的检验,才能在源头上控制好施工质量。

另外,在施工中和施工后的检验中,也需要严格按照规程要求进行操作,确保线路的质量达标。

电气装置安装工程35kV及以下架空电力线路施工及验收规范

电气装置安装工程35kV及以下架空电力线路施工及验收规范

Code for construction and acceptance of 35kVand umder over head power levels electricequipment installation engineeringGB50173—92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年7月1日关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同修订的《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》,已经有关部门会审。

现批准《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》GB50173-92为强制性国家标准,自1993年7月1日起施行。

原《电气装置安装工程施工及验收规范》GBJ232-82中第十二篇“10kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

本规范共分十章和一个附录,这次修订是对原《电气装置安装工程施工及验收规范》(GBJ232—82)中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中,经我部提议,并征得建设部同意,将35kV架空电力线路有关内容列入本规范,并改名为《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》。

本规范在执行过程中,如发现需要修改和补充,请将意见和有关资料寄送能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。

35千伏和以下架空电力线路施工和验收规范标准

35千伏和以下架空电力线路施工和验收规范标准

关于发布国家标准《电气装置安装工程35kV 及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同 修订的《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》,已经 有关部门会审。

现批准《电气装置安装工程 35kV 及以下架空电力线路施工及验 收规范》GB50173-92为强制性国家标准,自1993年7月1日起施行。

原《电气 装置安装工程 施工及验收规范》GBJ232-82中第十二篇“10kV 及以下架空配电 线路篇”同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年12月修 订 说 明本规范是根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责 主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以 来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会 同有关部门审查定稿。

本规范共分十章和一个附录,这次修订是对原《电气装置安装工程 施工及验 收规范》(GBJ232—82)中的第十二篇“10kV 及以下架空配电线路篇”进行修订。

修订中,经我部提议,并征得建设部同意,将35kV 架空电力线路有关内容列入 本规范,并改名为《电气装置安装工程 35kV 及以下架空电力线路施工及验收 规范》。

本规范在执行过程中,如发现需要修改和补充,请将意见和有关资料寄送能 源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。

能 源 部1991年3月中华人民共和国国家标准电气装置安装工程 UDCGB50173-9235kV 及以下架空电力线路施工及验收规范中华人民共和国建设部国家技术监督局1992-12-16 联合发布 1993-07-01实施第一章 总 则第1.0.1条 为保证35kV 及以下架空电力线路的施工质量,促进工程施工技术 水平的提高,确保电力线路安全运行,制定本规范。

最新电气装置安装工程35kv及以下架空电力线路施工及验收规范

最新电气装置安装工程35kv及以下架空电力线路施工及验收规范

最新电气装置安装工程35kv及以下架空电力线路施工及验收规范篇一:电气装置安装工程35kV及以下架空电力线路施工及验收规范中华人民共和国国家标准电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173-92条文说明前言根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同修订的《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》GB50173-92,经中华人民共和国建设部1992年12月16日以建标〔1992〕912号文批准发布。

为便于广大设计、施工、科研、学校等有关单位人员在使1用本规范时能正确理解和执行条文规定,编写组根据国家计委关于编制标准、规范条文说明的统一要求,按《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》的章、条顺序,编制了《电气装置安装工程 35kV及以下架空电力线路施工及验收规范条文说明》,供国内各有关部门和单位参考。

在使用中如发现本规范条文说明有欠妥之处,请将意见函寄北京良乡“能源部电力建设研究所国标管理组”.本条文说明仅供有关部门和单位在执行本规范时使用.第一章总则第1。

0.1条本条对制订本规范的目的作了明确的规定。

第1。

0。

2条本规范只适用于电压在35kV及以下架空电力线路新建工程的施工及验收。

这次修订对适用电压等级作了变动。

原35kV电压等级是在原《架空送电线路施工验收规范》内,这次放在本规范内,其理由:一、随着我国电力工业的发展,35kV的电力线路工程,一般是在城市或农村,或在大城市内的工程,已不再是电网之间的联络工程。

调研中得知,不少城市已将35kV线路工程列为城市配电电网的一部分。

二、35kV线路在农村占的比重较大,大多采用单杆,档距不大,与10kV线路工程的特性接近,施工质量要求存在共性处多。

在审查规范会上,经原水利电力部提议,并征得2建设部同意,将35kV线路工程有关内容列入本规范。

35KV及以下架空电力线路施工及验收规范GB50173-92

35KV及以下架空电力线路施工及验收规范GB50173-92

电气装置安装工程35KV及以下架空电力线路施工及验收规范GB50173-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年7月1日关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同修订的《电气装置安装工程35kV及以下架空电力线路施工及验收规范》,已经有关部门会审。

现批准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92为强制性国家标准,自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》GBJ232-82中第十二篇“10kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

本规范共分十章和一个附录,这次修订是对原《电气装置安装工程施工及验收规范》(GBJ232-82)中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中,经我部提议,并征得建设部同意,将35kV架空电力线路有关内容列入本规范,并改名为《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。

本规范在执行过程中,如发现需要修改和补充,请将意见和有关资料寄送能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。

能源部1991年3月第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

35kv及以下架空线路施工及验收规范

35kv及以下架空线路施工及验收规范

电气装置安装工程35kv及以下架空线路施工及验收规范(gb50173-92)第一章总则第二章原材料及器材检验第三章电杆基坑及基础埋设第四章电杆组立与绝缘子安装第五章拉线安装第六章导线架设第七章10kv及以下架空电路电力线路上的电气设备第八章接户线第九章接地工程第十章工程交接验收附录一本规范用词说明第一章总则第1.0.1条为保证35kv及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

第1.0.2条本规范适用于35kv及以下架空电力线路新建工程的施工及验收。

35kv及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准《110~500kv架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kv及以下架空电力线路安装工程,尚应符合有关专业规范的规定。

第1.0.3条架空电力线路的安装应按己批准的设计进行施工。

第1.0.4条采用的设备、器材及材料应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

第1.0.5条采用新技术、新工艺,应制订不低于本规范水平的质量标准或工艺要求。

第1.0.6条架空电力线路的施工及验收,除按本规范执行外,尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验第2.0.1条架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重作检验:一、超过规定保管期限者。

二、因保管、运输不良等原因而有变质损坏可能者。

三、对原试验结果有怀疑或试样代表性不够者。

第2.0.2条架空电力线路使用的线材,架设前应进行外观检查,且应符合下列规定:一、不应有松股、交叉、折叠、断裂及破损等缺陷。

二、不应有严重腐蚀现象。

三、钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。

四、绝缘线表面应平整、光滑、色泽均匀,绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施。

35kv及以下架空线路施工验收规范

35kv及以下架空线路施工验收规范

电气装置安装工程35kv 及以下架空线路施工及查收规范( gb50173-92)第一章总则第二章原资料及器械查验第三章电杆基坑及基础埋设第四章电杆组立与绝缘子安装第五章拉线安装第六章导线架设第七章10kv及以下架空电路电力线路上的电气设施第八章接户线第九章接地工程第十章工程交接查收附录一本规范用词说明第一章总则第条为保证 35kv 及以下架空电力线路的施工质量,促使工程施工技术水平的提升,保证电力线路安全运转,拟订本规范。

第条本规范合用于 35kv 及以下架空电力线路新建工程的施工及查收。

35kv 及以下架空电力线路的大档距及铁塔安装工程的施工及查收,应按现行国家标准《 110~500kv 架空电力线路施工及查收规范》的相关规定履行。

有特别要求的 35kv 及以下架空电力线路安装工程,尚应切合相关专业规范的规定。

第条架空电力线路的安装应按己同意的设计进行施工。

第条采纳的设施、器械及资料应切合国家现行技术标准的规定,并应有合格证件。

设施应有铭牌。

当采纳无正式标准的新式原资料及器械时,安装前应经技术判定或试验,证明质量合格后方可使用。

第条采纳新技术、新工艺,应制定不低于本规范水平的质量标准或工艺要求。

第条架空电力线路的施工及查收,除按本规范履行外,尚应切合国家现行的相关标准规范的规定。

第二章原资料及器械查验第条架空电力线路工程所使用的原资料、器械,拥有以下状况之一者,应重作查验:一、超出规定保存限期者。

二、因保存、运输不良等原由此有变质破坏可能者。

三、对原试验结果有思疑或试样代表性不够者。

第条架空电力线路使用的线材,架设前应进行外观检查,且应切合以下规定:一、不该有松股、交错、折叠、断裂及损坏等缺点。

二、不该有严重腐化现象。

三、钢绞线、镀锌铁线表面镀锌层应优秀,无锈蚀。

四、绝缘线表面应平坦、圆滑、色彩平均,绝缘层厚度应切合规定。

绝缘线的绝缘层应挤包密切,且易剥离,绝缘线端部应有密封举措。

第条为特别目的使用的线材,除应切合本规范第条规定外,尚应切合设计的特别要求。

35kv及以下架空电力线路施工及验收规范

35kv及以下架空电力线路施工及验收规范

35kV及以下架空电力线路施工及验收规范1. 引言35kV及以下架空电力线路是电力系统中常见的一种输电方式。

为了确保电力线路的安全运行,需要对其施工和验收进行规范管理。

本文将针对35kV及以下架空电力线路的施工和验收进行详细的规范说明。

2. 施工规范2.1 施工准备在进行35kV及以下架空电力线路施工之前,需要进行充分的施工准备工作,包括但不限于以下内容: - 确定施工区域范围,制定详细的施工方案; - 检查施工工具和设备的完好性; - 配备必要的安全防护措施,保证施工人员的安全。

2.2 施工人员要求在进行35kV及以下架空电力线路施工时,需要满足以下人员要求: - 施工人员必须具备相关电力施工从业资格证书; - 施工人员必须经过专业培训,熟悉施工操作规范; - 施工人员应遵守安全操作规程,佩戴必要的安全防护用品。

2.3 施工工艺要求35kV及以下架空电力线路施工应符合以下工艺要求: - 线路材料应符合国家标准和电力行业标准; - 架设线杆和吊装设备应符合工程设计要求,确保牢固稳定;- 路线布置应合理,避免与其他线路、建筑物或植被发生冲突; - 线路绝缘应符合标准要求,确保电力传输的安全性; - 施工过程中应及时清理施工现场,保持良好的施工环境。

3. 验收规范3.1 验收准备在进行35kV及以下架空电力线路验收之前,需要进行充分的验收准备工作,包括但不限于以下内容: - 准备验收所需的相关资料,包括施工图纸、设计方案等;- 进行线路设备和线材的检查,确保其符合相关标准; - 核对施工记录,确保施工过程的合规性。

3.2 验收内容35kV及以下架空电力线路的验收内容主要包括以下方面: - 线路材料的验收:包括线杆、导线、绝缘子等材料的规格、型号和质量检查; - 线路设备的验收:包括接地装置、避雷器、开关等设备的安装位置和性能检查; - 线路绝缘的验收:包括绝缘子的绝缘性能和安装质量检查; - 施工记录的验收:包括施工资料、质量记录等的核对。

电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173

电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173

电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173电气装置安装工程35千伏及以下架空电力线路施工及验收规范GB50173—92 第一章总则第1。

0.1条为保证35kV及以下架空电力线路的施工质量促进工程施工技术水平的提高确保电力线路安全运行制定本规范。

第1。

0。

2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。

配电线路的工程应按已批准的设计进行施工。

35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收应按现行国家标准《110500kV架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kV及以下架空电力线路安装工程尚应符合有关专业规范的规定。

第1.0。

3条架空电力线路的安装应按已批准的设计进行施工. 第1。

0。

4条采用的设备、器材及材料应符合国家或部颁的现行技术标准并有合格证明。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时安装前应经技术鉴定或试验证明质量合格后方可使用。

第1.0.5条采用新工艺、新技术应制订不低于规范水平的质量标准或工艺要求。

第1.0。

6条架空电力线路的施工及验收除按本规范执行外尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验第2。

0。

1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者应重作试验一、超过规定保管期限二、因保管、运输不良等原因而有变质损坏可能三、对原试验结果有怀疑或试样代表性不够者。

第2。

0。

2条架空电力线路使用的线材施工前应进行外观检查且应符合下列规定一、不应有松股、交叉、拆叠、断裂及破损等缺陷二、不应有严重腐蚀现象三、钢绞线、镀锌铁线表面镀锌良好无锈蚀四、绝缘线表面应平整、光滑、色泽均匀绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密且易剥离绝缘线湍部应有密封措施。

第2.0。

3条为特殊目的使用的线材除满足第2。

0.2条规定外还应符合设计的特殊要求。

第2.0.4条由用黑色金属制造的和紧固件除地脚螺栓外应采用热浸镀锌制品。

35KV及以下架空电力线路施工及验收规范(GB50173-92)

35KV及以下架空电力线路施工及验收规范(GB50173-92)

中华人民共和国国家标准电气装置安装工程35KV及以下架空电力线路施工及验收规范GB50173-92中华人民共和国国家标准电气装置安装工程35KV及以下架空电力线路施工及验收规范GB50173-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年7月1日关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同修订的《电气装置安装工程35kV及以下架空电力线路施工及验收规范》,已经有关部门会审。

现批准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92为强制性国家标准,自一九九三年七月一日起施行。

原《电气装置安装工程施工及验收规范》GBJ232-82中第十二篇“10kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

本规范共分十章和一个附录,这次修订是对原《电气装置安装工程施工及验收规范》(GBJ232-82)中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中,经我部提议,并征得建设部同意,将35kV架空电力线路有关内容列入本规范,并改名为《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。

本规范在执行过程中,如发现需要修改和补充,请将意见和有关资料寄送能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。

35kv及以下架空线路施工及验收要求规范

35kv及以下架空线路施工及验收要求规范

电气装置安装工程35kv及以下架空线路施工及验收规范(gb50173-92)第一章总则第二章原材料及器材检验第三章电杆基坑及基础埋设第四章电杆组立与绝缘子安装第五章拉线安装第六章导线架设第七章10kv及以下架空电路电力线路上的电气设备第八章接户线第九章接地工程第十章工程交接验收附录一本规范用词说明第一章总则第1.0.1条为保证35kv及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

第1.0.2条本规范适用于35kv及以下架空电力线路新建工程的施工及验收。

35kv及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准《110~500kv架空电力线路施工及验收规范》的有关规定执行。

有特殊要求的35kv及以下架空电力线路安装工程,尚应符合有关专业规范的规定。

第1.0.3条架空电力线路的安装应按己批准的设计进行施工。

第1.0.4条采用的设备、器材及材料应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

第1.0.5条采用新技术、新工艺,应制订不低于本规范水平的质量标准或工艺要求。

第1.0.6条架空电力线路的施工及验收,除按本规范执行外,尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验第2.0.1条架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重作检验:一、超过规定保管期限者。

二、因保管、运输不良等原因而有变质损坏可能者。

三、对原试验结果有怀疑或试样代表性不够者。

第2.0.2条架空电力线路使用的线材,架设前应进行外观检查,且应符合下列规定:一、不应有松股、交叉、折叠、断裂及破损等缺陷。

二、不应有严重腐蚀现象。

三、钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。

四、绝缘线表面应平整、光滑、色泽均匀,绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施。

35KV及以下架空电力线路施工及验收标准

35KV及以下架空电力线路施工及验收标准

35KV及以下架空电力线路施工及验收标准为保证35KV及以下架空电力线路的施工质量,保证工程质量水平的提高,确保电力线路安全运行,制定本标准。

架空电力线路的安装应按已批准的设计进行施工。

原材料及器材检验架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重做检验:一、超过规定保管期限者。

二、因保管、运输不良等原因而有变质损坏可能者。

三、对试验结果有怀疑或试样代表性不够者。

架空电力线路使用的线材,架设前应进行外观检查,且应符合下列规定:一、不应有松股、交叉、折叠、断裂及破损等缺陷。

二、不应有严重腐蚀现象。

三、钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。

四、绝缘线表面应平整、光滑、色泽均匀,绝缘层良好,绝缘层厚度应符合规定。

绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施。

由黑色金属制造的附件和紧固件,除地脚螺栓外,应采用热浸镀锌制品。

金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。

金具组装配合应良好,安装前应进行外观检查,且符合下列要求:一、表面光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

二、线夹转动灵活,与导线接触面符合要求。

三、镀锌良好,无锌皮剥落、锈蚀现象。

绝缘子与瓷横担绝缘子安装前应进行外观检查,且应符合下列规定:一、瓷件与铁件组合无歪斜现象,且结合紧密,铁件镀锌良好。

二、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等现象。

三、弹簧销、弹簧垫的弹力适宜。

环型钢筋混凝土电杆制造质量,安装前应进行外观检查,且符合下列规定:一、表面光洁平整,壁厚均匀、无露筋、跑浆等现象。

二、放置地面平整检查时,应无纵向裂缝,横向裂缝宽度不应超过0.1mm。

三、杆身弯曲不应超过杆长的1/1000。

预应力混凝土电杆制造质量,安装前应进行外观检查,且符合下列规定:一、表面光洁平整,壁厚均匀、无露筋、跑浆等现象。

二、应无纵、横向裂缝。

三、杆身弯曲不应超过杆长的1/1000。

混凝土预制构件的制造质量应符合设计要求。

35kV及以下架空电力线路施工及验收规范

35kV及以下架空电力线路施工及验收规范

范GB 50173-92 条文说明中华人民共和国国家标准电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50173-92条文说明前言根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同修订的《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》GB50173-92,经中华人民共和国建设部1992年12月16日以建标〔1992〕912号文批准发布。

为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定,编写组根据国家计委关于编制标准、规范条文说明的统一要求,按《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》的章、条顺序,编制了《电气装置安装工程 35kV及以下架空电力线路施工及验收规范条文说明》,供国内各有关部门和单位参考。

在使用中如发现本规范条文说明有欠妥之处,请将意见函寄北京良乡“能源部电力建设研究所国标管理组”。

本条文说明仅供有关部门和单位在执行本规范时使用。

第一章总则第1.0.1条本条对制订本规范的目的作了明确的规定。

第1.0.2条本规范只适用于电压在35kV及以下架空电力线路新建工程的施工及验收。

这次修订对适用电压等级作了变动。

原35kV电压等级是在原《架空送电线路施工验收规范》内,这次放在本规范内,其理由:一、随着我国电力工业的发展,35kV的电力线路工程,一般是在城市或农村,或在大城市内的工程,已不再是电网之间的联络工程。

调研中得知,不少城市已将35kV线路工程列为城市配电电网的一部分。

二、35kV线路在农村占的比重较大,大多采用单杆,档距不大,与10kV线路工程的特性接近,施工质量要求存在共性处多。

在审查规范会上,经原水利电部提议,并征得建设部同意,将35kV线路工程有关内容列入本规范。

原《电气装置安装工程施工及验收规范》第十二篇10kV及以下架空配电线路篇改名为《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》。

35kV及以下架空电力线路施工及验收规范

35kV及以下架空电力线路施工及验收规范

<35kV 及以下架空电力线路施工及验收规范>第10.0.1条在验收时应按下列要求进行检查:一、采用器材的型号、规格。

二、线路设备标志应齐全。

三、电杆组立的各项误差。

四、拉线的制作和安装。

五、导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离。

六、电器设备外观应完整无缺损。

七、相位正确、接地装置符合规定。

八、沿线的障碍物、应砍伐的树及树枝等杂物应清除完毕。

第10.0.2条在验收时应提交下列资料和文件:一、竣工图。

二、变更设计的证明文件(包括施工内容明细表)。

三、安装技术记录(包括隐蔽工程记录)。

四、交叉跨越距离记录及有关协议文件。

五、调整试验记录。

六、接地电阻实测值记录。

七、有关的批准文件。

以下 2003 年新建的一条 220kV 线路的竣工资料,供参考第三卷第三册和第四册应该可以合并成“安全、技术管理文件”X(XX)~X(X)Ⅱ回220KV 送电线路新建工程XX 公司施工段工程竣工资料移交清册卷册名称第一卷工程概况1.1工程概况1.2工程开工报审表1.3分部工程动工报审表(1)土石方工程(2)基础工程(3)铁塔组立工程(4)放紧线工程、附件安装1.4分部竣工报告(1)土石方工程、人力运输、基础工程(2)铁塔组立1.5重点监督项目监督检查报告(1)土石方工程、人力运输、基础工程(2)铁塔组立1.6施工总结(1)工程施工总结(2)基础工程施工总结(3)铁塔组立工程施工总结1.7工程竣工资料移交清册第二卷设计文件第一册竣工图第一分册总说明书及附图第二分册设备材料汇总表第三分册平断面定位图第四分册杆塔明细表第五分册机电安装施工图第六分册绝缘子金具串组装图第七分册金具零件加工图第八分册 ZM21A 直线塔第九分册 ZM22A 直线塔第十分册 ZM23A 直线塔第十一分册ZM23D 直线塔第十二分册 ZM503 直线塔第十三分册 YJ32 转角塔第十四分册 YJ33 转角塔第十五分册 JK 转角塔第十六分册基础配置表第十七分册基础部分施工图第二册施工图会审纪要(1)复测记录表(2)绝缘电阻检测表(3)施工图会审纪要(4)铁塔到货开包检查纪要第三册设计变更文件及往来文件(1)设计更改通知单第三卷施工管理文件第一册施工组织设计、质量手册(1)施工组织设计报审表(2)施工组织措施计划(3)专业技术方案措施报审表(施工组织、安全、技术措施)第二册工程质量管理文件(1)工程质量管理目标(2)特殊工种人员统计报表(3)施工主要工器具报审表(4)施工进度计划报审表第三册技术管理资料(1)基础施工技术、安全交底记录(2)杆塔组立施工技术、安全交底记录(3)架线施工技术、安全交底记录(4)专业技术方案措施报审表(基础工程施工作业指导书)(5)专业技术方案措施报审表(杆塔组立施工作业指导书)(6)专业技术方案措施报审表(架线施工作业指导书)(7)穿(跨)越 220 千伏线路安全技术措施(8)NXX~NXX跨越大渡河架线施工方案及安全技术措施第四册安全管理文件(1)基础施工技术、安全交底记录(2)杆塔组立施工技术、安全交底记录(3)架线施工技术、安全交底记录(4)专业技术方案措施报审表(基础工程施工作业指导书)(5)专业技术方案措施报审表(杆塔组立施工作业指导书)(6)专业技术方案措施报审表(架线施工作业指导书)(7)穿(跨)越 220 千伏线路安全技术措施(8)NXX~NXX跨越大渡河架线施工方案及安全技术措施(9)安全施工总结汇报第五册工程监理文件(1)监理工作联系单(2)工程联系单(基础浇制申请单、拆模回填申请单、接地回填申请单)第四卷材质资料第一册水、砂、石及水泥的试验报告、产品质量证书及合格证(1)水、砂、石及水泥的试验报告、产品质量证书及合格证第二册基础钢筋、地脚螺栓产品质量证书及复试报告(1)主要材料供货商资质报审表(2)基础钢筋、地脚螺栓产品质量证书及复试报告第三册导、地线产品质量证明书、合格证及各种试验报告(1)地线(G J-50、GJ-80)产品质量证明书、合格证(2)导线(L G400/35)产品质量证明书、合格证及检验报告第四册金具产品质量证书、合格证及试验报告(1)金具产品质量证书、合格证及试验报告第五册接续管拉断力试验报告、试块强度试压报告(1)接续管拉断力试验报告(2)试块强度(28 天)试压报告第五卷工程质量检验质料第一册自检记录(1)钢筋与混凝土施工质量检查记录表(2)现浇杆塔基础施工质量检查记录表(3)自立式铁塔组立质量检查记录表(4)导、地线展放施工质量检查记录表(5)导、地线直线液压管施工质量检查记录表(6)导、地线耐张液压管施工质量检查记录表(7)紧线施工质量检查记录表(8)附件安装施工质量检查记录表(9)耐张塔跳线安装质量检查记录表(10)交叉跨越质量检查记录表(11)接地装置施工质量检查记录表第二册互检记录(1)现浇铁塔基础互检记录表(2)自立式铁塔组立互检记录表(3)导、地线展放施工互检记录表(4)导、地线直线液压管施工互检记录表(5)导、地线耐张液压管施工互检记录表(6)紧线施工互检记录表(7)附件安装互检记录表(8)耐张塔跳线安装互检记录表(9)交叉跨越互检记录表(10)接地装置施工互检记录表第三册专检记录(1)基础工程专检记录(2)杆塔工程专检记录(3)架线工程专检记录(4)接地工程专检记录第四册评级记录(1)现浇铁塔基础检查及评级记录表(2)自立式铁塔组立检查及评级记录表(3)导、地线展放施工检查及评级记录表(4)导、地线直线液压管施工检查及评级记录表(5)导、地线耐张液压管施工检查及评级记录表(6)紧线施工检查及评级记录表(7)附件安装检查及评级记录表(8)耐张塔跳线安装检查及评级记录表(9)交叉跨越检查及评级记录表(10)接地装置施工检查及评级记录表第六卷工程计经资料第一册林木砍伐许可证第二册房屋拆迁补偿协议第三册青苗、林木补偿协议第四册其它补偿协议第一卷工程概况卷内目录1、工程概况2、工程开工报审表3、分部工程动工报审表(土石方工程)4、分部工程动工报审表(基础工程)5、分部工程动工报审表(铁塔组立工程)6、分部工程动工报审表(放紧线工程、附件安装)7、分部竣工报告(土石方工程、人力运输、基础工程)8、分部竣工报告(铁塔组立)9、重点监督项目监督检查报告(土石方工程、人力运输、基础工程)10、重点监督项目监督检查报告(铁塔组立)11、施工总结(工程施工总结)12、施工总结(基础工程施工总结)13、施工总结(铁塔组立工程施工总结)14、工程竣工资料移交清册第二卷设计文件第二册施工图会审纪要卷内目录1、复测记录表2、绝缘电阻检测表3、关于印发《XXⅡ回220KV输电线路工程施工图会审纪要》的通知附件:1、XXⅡ回 220KV 输电线路工程施工图会审纪要2、参加会议人员名单4、铁塔到货开包检查纪要第三册设计变更文件及往来文件卷内目录1、设计更改通知单第三卷施工管理文件第一册施工组织设计、质量手册卷内目录1、施工组织设计报审表2、专业技术方案措施报审表(施工组织、安全、技术措施)第二册工程质量管理文件卷内目录1、工程质量管理目标2、施工进度计划报审表3、特殊工种人员统计报表4、施工主要工器具报审表第三卷施工管理文件第三册技术管理资料卷内目录1、基础施工技术、安全交底记录2、杆塔组立施工技术、安全交底记录3、架线施工技术、安全交底记录4、专业技术方案措施报审表(基础工程施工作业指导书)5、专业技术方案措施报审表(杆塔组立施工作业指导书)6、专业技术方案措施报审表(架线施工作业指导书)7、穿(跨)越 220 千伏线路安全技术措施8、NXX~NXX跨越大渡河架线施工方案及安全技术措施第三卷施工管理文件第四册安全管理文件卷内目录1、基础施工技术、安全交底记录2、杆塔组立施工技术、安全交底记录3、架线施工技术、安全交底记录4、专业技术方案措施报审表(基础工程施工作业指导书)5、专业技术方案措施报审表(杆塔组立施工作业指导书)6、专业技术方案措施报审表(架线施工作业指导书)7、穿(跨)越 220 千伏线路安全技术措施8、NXX~NXX跨越大渡河架线施工方案及安全技术措施9、安全施工总结汇报第三卷施工管理文件第五册工程监理文件卷内目录1、监理工作联系单(关于基础三到位、三不准要求的通知)2、工程联系单(N X~N XX基础浇制申请单)3、工程联系单(N XX~N XX拆模回填申请单)4、工程联系单(N X~N XX接地回填申请单)第四卷材质资料第一册水、砂、石及水泥的试验报告、产品质量证书及合格证卷内目录1、卵石检测报告2、砂检测报告3、水泥的检验报告4、水泥的产品质量证书及合格证5、普通混凝土配合比设计报告(C15)6、普通混凝土配合比设计报告(C20)第四卷材质资料第二册基础钢筋、地脚螺栓产品质量证书及复试报告卷内目录1、主要材料供货商资质报审表(基础钢筋、地脚螺栓等)2、基础钢筋、地脚螺丝产品合格证3、基础钢筋、地脚螺丝产品质量证明书4、钢材化验报告单第四卷材质资料第三册导、地线产品质量证明书、合格证及各种试验报告卷内目录1、地线(G J-50、GJ-80)产品质量证明书2、地线(G J-50、GJ-80)产品合格证3、导线(L G-400/35)产品质量证明书4、导线(L G-400/35)产品合格证5、导线(L G-400/35)检验报告6、重熔用铝锭质量证明书第四卷材质资料第四册金具产品质量证书、合格证及试验报告卷内目录1、XX 电力金具总厂资质文件(内含:质量体系认证证书、国家工业产品生产许可证)2、XX 电力金具总厂产品合格证3、XX 电力金具总厂电力金具试验报告4、XX 牌交叉阻尼线夹质量证明书5、XX 牌交叉阻尼线夹合格证6、XX 牌交叉阻尼线夹检验报告第四卷材质资料第五册接续管拉断力试验报告、试块强度试压报告卷内目录1、导线液压抗拉拉强度试验报告单2、地线液压抗拉拉强度试验报告单3、混凝土试块(28 天)抗压试验报告第五卷工程质量检验质料第一册自检记录卷内目录1、钢筋与混凝土施工质量检查记录表2、现浇杆塔基础施工质量检查记录表3、自立式铁塔组立质量检查记录表第五卷工程质量检验质料第一册自检记录卷内目录1、导、地线展放施工质量检查记录表2、紧线施工质量检查记录表3、交叉跨越质量检查记录表4、接地装置施工质量检查记录表第五卷工程质量检验质料第一册自检记录卷内目录1、附件安装施工质量检查记录表2、附件安装质量检查记录表3、耐张塔跳线安装质量检查记录表4、导、地线直线液压管施工质量检查记录表5、导、地线耐张液压管施工质量检查记录表第五卷工程质量检验质料第二册互检记录卷内目录1、现浇铁塔基础互检记录表2、自立式铁塔组立互检记录表3、导、地线展放施工互检记录表4、紧线施工互检记录表第五卷工程质量检验质料第二册互检记录卷内目录1、附件安装互检记录表2、耐张塔跳线安装互检记录表3、交叉跨越互检记录表4、接地装置施工互检记录表5、导、地线直线液压管施工互检记录表6、导、地线耐张液压管施工互检记录表第五卷工程质量检验质料第三册专检记录卷内目录1、基础工程专检记录2、杆塔工程专检记录3、架线工程专检记录4、接地工程专检记录第五卷工程质量检验质料第四册评级记录卷内目录1、现浇铁塔基础检查及评级记录表2、自立式铁塔组立检查及评级记录表3、导、地线展放施工检查及评级记录表4、紧线施工检查及评级记录表第五卷工程质量检验质料第四册评级记录卷内目录1、附件安装检查及评级记录表2、耐张塔跳线安装检查及评级记录表3、交叉跨越检查及评级记录表4、接地装置施工检查及评级记录表5、导、地线直线液压管施工检查及评级记录表6、导、地线耐张液压管施工检查及评级记录表。

35千伏及以下架空电力线路现场施工及验收规范

35千伏及以下架空电力线路现场施工及验收规范

关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号????根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同修订的《电气装置安装工程?35kV及以下架空电力线路施工及验收规范》,已经有关部门会审。

现批准《电气装置安装工程?35kV及以下架空电力线路施工及验收规范》GB50173-92为强制性国家标准,自1993年7月1日起施行。

原《电气装置安装工程?施工及验收规范》GBJ232-82中第十二篇“10kV及以下架空配电线路篇”同时废止。

中华人民共和国建设部1992-12-16联合发布??????????????1993-07-01实施第一章总则????第1.0.1条?为保证35kV及以下架空电力线路的施工质量,促进工程施工技术水平的提高,确保电力线路安全运行,制定本规范。

????第1.0.2条?本规范适用于35kV及以下架空电力线路新建工程的施工及验收。

????35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收,应按现行国家标准《110~500kV架空电力线路施工及验收规范》的有关规定执行。

????有特殊要求的35kV及以下架空电力线路安装工程,尚应符合有关专业规范的规定。

????第1.0.3条?架空电力线路的安装应按已批准的设计进行施工。

????第1.0.4条?采用的设备、器材及材料应符合国家现行技术标准的规定,并应有合格证件。

设备应有铭牌。

????当采用无正式标准的新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。

????第1.0.5条?采用新技术、新工艺,应制订不低于本规范水平的质量标准或工艺要求。

????第1.0.6条?架空电力线路的施工及验收,除按本规范执行外,尚应符合国家现行的有关标准规范的规定。

第二章原材料及器材检验????第2.0.1条?架空电力线路工程所使用的原材料、器材,具有下列情况之一者,应重作检验:????一、超过规定保管期限者。

35kV及以下架空电力线路施工及验收规范

35kV及以下架空电力线路施工及验收规范

35kV及以下架空电力线路施工及验收规范35kV及以下架空电力线路施工及验收规范Code for construction and acceptance of 35kVand umder over head power levels electricequipment installation engineeringGB50173—92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年7月1日关于发布国家标准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的通知建标〔1992〕912号根据国家计委计综〔1986〕2630号文的要求,由能源部会同有关部门共同修订的《电气装置安装工程35kV及以下架空电力线路施工及验收规范》,已经有关部门会审。

现批准《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92为强制性国家标准,自1993年7月1日起施行。

原《电气装置安装工程施工及验收规范》GBJ232-82中第十二篇“10kV及以下架空配电线路篇”同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责。

出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计综〔1986〕2630号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所、北京供电局会同有关单位共同编制而成。

在修订过程中,规范编写组进行了广泛的调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

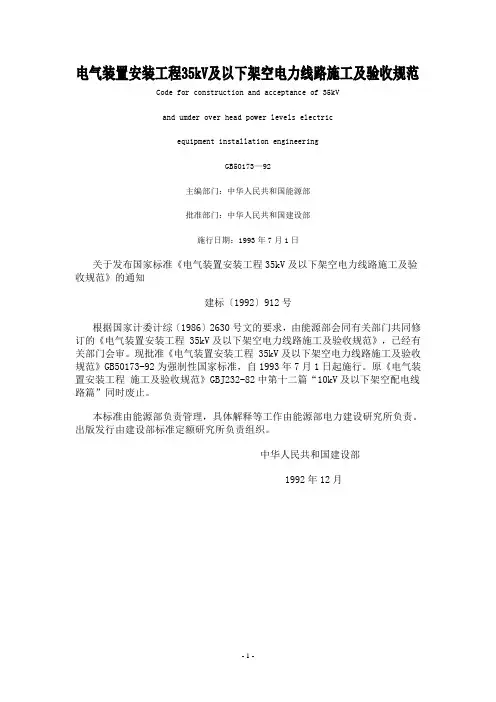

本规范共分十章和一个附录,这次修订是对原《电气装置安装工程施工及验收规范》(GBJ232—82)中的第十二篇“10kV及以下架空配电线路篇”进行修订。

修订中,经我部提议,并征得建设部同意,将35kV架空电力线路有关内容列入本规范,并改名为《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
35KV及以下架空电力线路 施工及验收验收规范
——英买电力队伍志坚
目录
第一章 第二章 第三章 第四章 第六章 第七章 第八章 第九章 第十章
总则 原材料及器材检验 电杆基坑及基础埋设 电杆组立与绝缘子安装 导线架设 10kV及以下架空电力线路上的电气设备 接户线 接地工程 工程交接验收第五章 拉线安装源自2.52.5-3.0
3、钢筋混凝土基础的强度设计安全系数不应小于1.7,预制基 础的混凝土标号不宜低于200号。 八、杆基基础防腐 1、杆基埋入地下部分,应做“三油两布”防腐,杆体防腐部 分应 高出地面500mm-600mm。 2、底盘、卡盘应刷防腐漆。
第四章 电杆组立与绝缘子安装
一、电杆顶端应封堵良好。当设计无要求时,下端可不封堵。 二、钢圈连接的钢筋混凝土电杆宜采用电弧焊接,且应符合下列 规定:
8、雨、雪、大风天气施焊应采取妥善措施。施焊中电杆内不应有 穿堂风。当气温低于-20℃时,应采取预热措施,预热温度为 100~120℃。焊后应使温度缓慢下降。严禁用水降温。 9、焊完后的整杆弯曲度不应超过电杆全长的2/1000,超过时应割 断重新焊接。 10、当采用气焊时,应符合下列规定: a.钢圈的宽度不应小于140mm; b.加热时间宜短,并采取必要的降温措施,焊接后,当钢圈与水 泥粘接处附近水泥产生宽度大于0.05mm纵向裂缝时,应予补修; c.电石产生的乙炔气体,应经过滤。 三、 电杆的钢圈焊接后应将表面铁锈和焊缝的焊渣及氧化层除净, 进行防腐处理。 四、 单电杆立好后应正直,位置偏差应符合下列规定:
第五章 拉线安装
一、 拉线盘的埋设深度和方向,应符合设计要求。拉线棒与拉线盘应垂直, 连接处应采用双螺母,其外露地面部分的长度应为500~700mm。 拉线坑应有斜坡,回填土时应将土块打碎后夯实。拉线坑宜设防沉层。 二、 拉线安装应符合下列规定: 1、安装后对地平面夹角与设计值的允许偏差,应符合下列规定: a. 35kV架空电力线路不应大于1°; b. 10kV及以下架空电力线路不应大于3°; c.特殊地段应符合设计要求。 2、承力拉线应与线路方向的中心线对正;分角拉线应与线路分角线方向 对正;防风拉线应与线路方向垂直。 3、跨越道路的拉线,应满足设计要求,且对通车路面边缘的垂直距离不应 小于5m。 4、当采用UT型线夹及楔形线夹固定安装时,应符合下列规定: a.安装前丝扣上应涂润滑剂; b.线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚在尾线侧,安 装时不应损伤线股;
第三章 电杆基坑及基础埋设
一、基坑施工前的定位应符合下列规定: 1、直线杆顺线路方向位移,35kV架空电力线路不应超过设计 档距的1%;10kV及以下架空电力线路不应超过设计档距 的3%。直线杆横线路方向位移不应超过50mm。 2、转角杆、分支杆的横线路、顺线路方向的位移均不应超 过50mm。 二、电杆基础坑深度应符合设计规定。电杆基础坑深度的允许偏 差应为+100mm、-50mm。同基基础坑在允许偏差范围内应 按最深一坑持平。 三、双杆基坑应符合下列规定: 1、根开的中心偏差不应超过±30mm。 2、两杆坑深度宜一致。 四、电杆基坑底采用底盘时,底盘的圆槽面应与电杆中心线垂直, 找正后应填土夯实至底盘表面。底盘安装允许偏差,应使电杆 组立后满足电杆允许偏差规定。
3、悬式绝缘子安装,尚应符合下列规定: a.与电杆、导线金具连接处,无卡压现象。 b.耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。当有特殊困难时可由 内向外或由左向右穿入。 c.悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外, 中线应由左向右穿入 4、绝缘子裙边与带电部位的间隙不应小于50mm。 十四、 采用的闭口销或开口销不应有折断、裂纹等现象。当采用开口销时应对 称开口,开口角度应为30°~60°。 严禁用线材或其它材料代替闭口销、开口销。 十五、 35kV架空电力线路的瓷悬式绝缘子,安装前应采用不低于5000V的兆欧 表逐个进行绝缘电阻测定。在干燥情况下,绝缘电阻值不得小于500MΩ。
十、预应力混凝土电杆制造质量应符合现行国家标准《环形 预 应力混凝土电杆》的规定。安装前应进行外观检查,且应 符合下列规定: 1、表面光洁平整,壁厚均匀,无露筋、跑浆等现象。 2、应无纵、横向裂缝。 3、杆身弯曲不应超过杆长的1/1000。 十一、 混凝土预制构件的制造质量应符合设计要求。表面不应 有蜂窝、露筋、纵向裂缝等缺陷。 十二、采用的底盘、卡盘、拉线盘,其强度应符合设计要求
第二章 原材料及器材检验
一、架空电力线路工程所使用的原材料、器材,具有下列 情况之一者,应重作检验: 1、超过规定保管期限者。 2、因保管、运输不良等原因而有变质损坏可能者。 3、对原试验结果有怀疑或试样代表性不够者。 二、架空电力线路使用的线材,架设前应进行外观检查,且应 符合下列规定: 1、不应有松股、交叉、折叠、断裂及破损等缺陷。 2、不应有严重腐蚀现象。 3、钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。 4、绝缘线表面应平整、光滑、色泽均匀,绝缘层厚度应符合规 定。绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应 有密封措施。
七、 以抱箍连接的叉梁,其上端抱箍组装尺寸的允许偏差应在±50mm范围内; 分段组合叉梁组合后应正直,不应有明显的鼓肚、弯曲;各部连接应牢固。 横隔梁安装后,应保持水平;组装尺寸允许偏差应在±50mm范围内。 八、 以螺栓连接的构件应符合下列规定: 1、螺杆应与构件面垂直,螺头平面与构件间不应有间隙。 2、螺栓紧好后,螺杆丝扣露出的长度,单螺母不应少于两个螺距;双螺母可 与螺母相平。 3、当必须加垫圈时,每端垫圈不应超过2个。 九、 螺栓的穿入方向应符合下列规定: 1、对立体结构:水平方向由内向外;垂直方向由下向上。 2、对平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或 按统一方向;横线路方向,两侧由内向外,中间由左向右(面向受电侧)或 按统一方向;垂直方向,由下向上。 十、 线路单横担的安装,直线杆应装于受电侧;分支杆、90°转角杆(上、下)及 终端杆应装于拉线侧。
三、为特殊目的使用的线材,除应符合本规范第2.0.2条规定外, 尚应符合设计的特殊要求。 四、由黑色金属制造的附件和紧固件,除地脚螺栓外,应采用 热浸镀锌制品。 五、各种连接螺栓宜有防松装置。防松装置弹力应适宜,厚度 应符合规定。 六、金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现 象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的 外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~ 300mm公差》的粗牙三级标准。 七、金具组装配合应良好,安装前应进行外观检查,且应符合下列 规定: 1、表面光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2、线夹转动灵活,与导线接触面符合要求。 3、镀锌良好,无锌皮剥落、锈蚀现象。
1、应由经过焊接专业培训并经考试合格的焊工操作。焊完后的电杆经自检合格 后,在上部钢圈处打上焊工的代号钢印。 2、焊接前,钢圈焊口上的油脂、铁锈、泥垢等物应清除干净。 3、钢圈应对齐找正,中间留2~5mm的焊口缝隙。当钢圈有偏心时,其错口不 应大于2mm。 4、焊口宜先点焊3~4处,然后对称交叉施焊。点焊所用焊条牌号应与正式焊接 用的焊条牌号相同。 5、当钢圈厚度大于6mm时,应采用V型坡口多层焊接。多层焊缝的接头应错开, 收口时应将熔池填满。焊缝中严禁填塞焊条或其它金属。
八、绝缘子及瓷横担绝缘子安装前应进行外观检查,且应符 合下列规定: 1、瓷件与铁件组合无歪斜现象,且结合紧密,铁件镀锌 良好。 2、瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉 烧坏等缺陷。 3、弹簧销、弹簧垫的弹力适宜。 九、环形钢筋混凝土电杆制造质量应符合现行国家标准《环 形钢筋混凝土电杆》的规定。安装前应进行外观检查, 且应符合下列规定: 1、表面光洁平整,壁厚均匀,无露筋、跑浆等现象。 2、放置地平面检查时,应无纵向裂缝,横向裂缝的宽度 不应超过0.1mm。 3、杆身弯曲不应超过杆长的1/1000。
杆高(m) 埋深(m) 8.0 1.5 9.0 1.6 10.0 1.7 11.0 1.8 12.0 1.9 13.0 2.0 15.0 2.3 18.0 2.6~3.0
2、采用双杆双X拉线的,电杆埋设深度不应小于下表所列数值。 杆高(m) 15.0 18.0 21.0 24.0
埋深(m)
1.5
2.0
五、电杆基础采用卡盘,应符合下列规定: 1、安装前应将其下部土壤分层回填夯实。 2、安装位置、方向、深度应符合设计要求。深度允许偏差为 ±50mm。当设计无要求时,上平面距地面不应小于500mm。 3、与电杆连接应紧密。 六、基坑回填土应符合下列规定: 回填土后的电杆基坑宜设置防沉土层。土层上部面积不宜小于 坑口面积;培土高度应超出地面300mm。滑坡(马道)回填土应 夯实,并留有防沉土层。 七、电杆埋设 1、电杆的埋设深度,应进行倾覆稳定验算。单回路的配电线路, 电杆埋设深度宜采用下表所列数值。
第一章 总则
一、 为保证35kV及以下架空电力线路的施工质量,促进工程施工 技术水平的提高,确保电力线路安全运行,制定本规范。 二、本规范适用于35kV及10KV架空电力线路新、改、扩建工程的 施工及验收。35kV及以下架空电力线路的大档距及铁塔安装 工程的施工及验收,应按现行国家标准《110~500kV架空电 力线路施工及验收规范》的有关规定执行。 三、 架空电力线路的安装应按已批准的设计进行施工。 四、采用的设备、器材及材料应符合国家现行技术标准的规定, 并应有合格证件。设备应有铭牌。当采用无正式标准的新型原 材料及器材时,安装前应经技术鉴定或试验,证明质量合格后 方可使用。 五、采用新技术、新工艺,应制订不低于本规范水平的质量标准或 工艺要求。 六、架空电力线路的施工及验收,除按本规范执行外,尚应符合国 家现行的有关标准规范的规定。
十一、 横担安装应平正,安装偏差应符合下列规定: 1、横担端部上下歪斜不应大于20mm。 2、横担端部左右扭斜不应大于20mm。 3、双杆的横担,横担与电杆连接处的高差不应大于连接距离的5/1000; 左右扭斜不应大于横担总长度的1/100。 十二、 瓷横担绝缘子安装应符合下列规定: 1、当直立安装时,顶端顺线路歪斜不应大于10mm。 2、当水平安装时,顶端宜向上翘起5°~15°;顶端顺线路歪斜不应 大于20mm。 3、当安装于转角杆时,顶端竖直安装的瓷横担支架应安装在转角的内角 侧(瓷横担应装在支架的外角侧)。 4、全瓷式瓷横担绝缘子的固定处应加软垫。 十三、 绝缘子安装应符合下列规定: 1、安装应牢固,连接可靠,防止积水。 2、安装时应清除表面灰垢、附着物及不应有的涂料。
