二维线束设计作业指导书

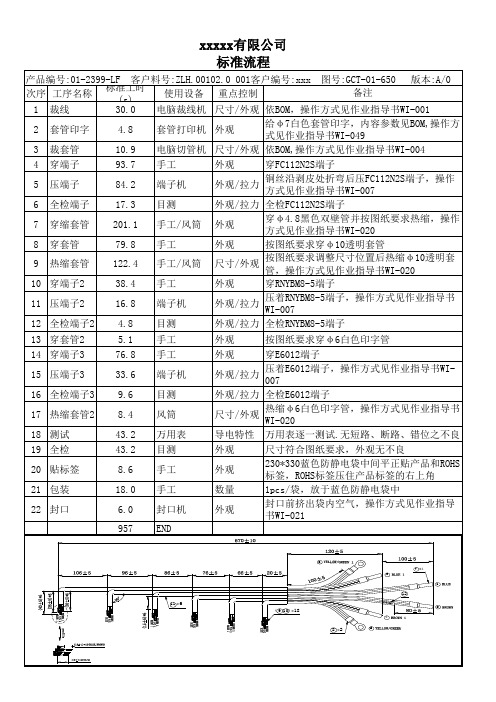

1 二维线束设计流程

2 二维线束设计的基本要求

2.1 内饰开关的设计应符合内造型要求和效果；

2.2 电线束应满足技术要求中相关要求；

2.3 电线束应符合国家标注和企业标注；

2.4 电线束设计中应考虑加工、安装和维修的方便性。

3 设计要点

3.1 同一个插接件内的电线不能有线径相近而颜色相同的现象；

3.2 用于信号传输的应采用屏蔽线的线种；

4 各种材料的选用

4.1 线束之间对接插接件的选型

4.1.1 前仓内一定选用密封防水的插接件，室内可选用普通插接件；

4.1.2 计算插接件内端子通过的电流是否符合选用的电线；

4.1.3 插接件插座一般用在电流的输出端线束上，电流的输入端用插头；4.2 继电器盒与保险丝盒的选用或设计

4.2.1 选用

4.2.1.1 本着为客户节约开模费用的前提，一般选用现有产品；

4.2.1.2 大小不要超过总布置给出的空间；

4.2.1.3 前仓的继电器盒要求把前仓要用到的继电器数量包含；如：电喷继电

器、压缩机继电器、雾灯继电器、喇叭继电器、电子风扇高速/低速继电器等；

4.2.2 设计

4.2.2.1 满足4.2.1.2和4.2.1.3；

4.2.2.2 继电器盒要预留1-2个继电器位置和3-5个保险的位置；

4.2.2.3 保险丝盒要预留1-2个继电器位置和3-5个保险的位置，为客户在整

车的批量生产后增加某种电气功能提供方便；

4.2.2.4 根据整车配置，选用端子式（与线束一体提供）的还是插接件对接式

（可与线束分开供货）的，也可咨询客户；

4.3 电线线种如客户没有要求一般选用日标A VS型和国标QVR型电线，但

整车中用于信号传输（如“氧传感器”、“爆震传感器”、“读写线圈”等）的电线要求选用LE-SE信号线或A VSS屏蔽线等线种。

4.4 导线颜色的选用

4.4.1参与、依据（QC/T414-1999《汽车用低压电线的颜色》），选用导线颜

色；

4.4.1.1 优先选用单色线；

4.4.1.2 电源线优先选用红色或主色为红色的双色导线；

4.4.1.3 接地线用黑色导线，或黑色为主色的双色导线；

4.4.1.4 一个插接件内尽量避开线径相近而颜色又相同的现象；

4.4.1.5 一个系统尽量选用以一个单色为主色的双色导线，如雨刮系统选用成

棕红、棕白、棕绿、棕黄、棕黑等，这样在装车或维修时有很大的方便性；

4.5 线束接地的设计

4.5.1 根据实际装车情况，合理的选择接地处；

4.5.2 各个ECU就近接地，防止干扰；

4.5.3 仪表内的信号地应该单独接地；

4.5.4接地处一般采用孔式接头方式，在车身上打孔，配焊接螺母，孔式接头

的大小取决于电流大小，一般用M6、M8或M10的孔式接头，材料厚度在0.5-2.0MM之间；

4.5.5根据流经此处的电流，合理的计算该接地处线径的大小，如电流太大，

则考虑用插接器的方式转接；

5 绘制二维线束图

5.1 依据

5.1.1 原理图中显示的所有电器件，线束图中都要有，原理图中的每一根线，

线束图中都要有体现；

5.1.2 整车线束分成了若干线束总成，每一个总成都要有一个编号（详见

QC/T 265-1999 《汽车产品零部件编号规则》）；

5.1.3 根据三维线束图的分支位置，核实长度；

5.2 绘制

5.2.1 打开Autocad软件，新建一个文件名，如“前大灯线束总成”，保存，

根据拟绘制的线束图具体大小插入一个幅面的图框（如A3），在标题栏中填上线束总成名称、图号、单位名称等；

5.2.2 根据三维线束图中的线束位置和电器件的安装位置，绘制干线和分支

线，尽量使图面布局完美，由于线束的特殊性，一般不按比例制作；5.2.3 在分支点处绘制或插入按比例制作的插接件，绘制按对接口端的平面

示意图绘制，如没有插接件的样品，则在图中注明插接件的脚位排列顺序；

5.2.4 将测量的线束长度填入线束图中；

5.2.5 将原理图中标明的线号按与各配套厂家商谈好的引脚位置，填入插接

件中，字体和字号按客户标注执行；

5.3 标明线束总成中的胶套、卡扣、扎带的型号数量等；

6 线束包扎方式

6.1 室内部位一般用胶带间隔缠绕；

6.2 底盘下、离发动机较近的部位，一般采用阻燃波纹管包扎；

5.3 顶棚、背门、四个车门内和仪表板内部的线束一般采用粘带或工业塑料

布的包扎形式；

6.4 离发动机较近的地方必须采用穿隔热的玻璃丝管或外包玻璃丝带的包扎

形式；

6.5 手刹开关线，油量传感器等线，或在发动机下面，或在底盘下面的，尽

量穿PVC套管；

7 编写技术要求的注意事项

7.1 标明插接件的简图示意；

7.2 样品线束要求每根电线的出头都要穿号码管，样车试制时方便查找；

7.3 线束的出头长度；

7.4 用符号或图中用文字标出线束段落的包扎方式；

7.5 标明导线与端子，导线合点之间的连接方式；

7.6 标明线束所采用的标准（QC/T 29106 《汽车电线束技术条件》）；
