交岔点设计指导书doc
第二节 交岔点设计
4
3.交岔点按其结构不同分
可分为牛鼻子交岔点和穿尖交岔点，如图6-21 所示。牛鼻子交岔点受力较好，应用广泛；而穿尖 交岔点长度短、拱部低、工程量小、施工简单、通 风阻力也小，但承载能力低，故多用于岩层坚固稳 定、最大宽度小于5m，巷道转角大于45°的情况。 一般情况下多采用牛鼻子交岔点，锚喷支护交岔
6.警冲标
警冲标是表示道岔可以安全停车的最近标志点， 即只要机车或矿车停在另一条轨道的警冲标之
2014-3-27 2014-3-27 25 25
外，另一条轨道上的车辆就能安全通过道岔而不会 撞车。另外警冲标也常作为运输线路划分区间的标
志。在进行井底车场线路设计时，经常也需要知道 道岔终点至警冲标的距离。 (二)道岔的类型
（4）注意：单开道岔和渡线道岔有左向和右向
之别，道岔手册中所列均为右向道岔，表示道岔岔
2014-3-27 2014-3-27 27 27
DK615—4—12
右向道岔 曲线半径,m 辙岔号码(M) 轨型,(kg/m) 轨距,600mm 单开道岔
DC624—3—12
右向道岔 曲线半径,m 辙岔号码(M) 轨型,(kg/m) 轨距,600mm 对称道岔
DX918—5—2019
右向道岔 轨中心距,dm 曲线半径,m 辙岔号码(M) 轨型,(kg/m) 轨距,900mm 渡线道岔
DX618—4—1213(左) 左向道岔 轨中心距,dm
曲线半径,m 辙岔号码(M) 轨型,(kg/m) 轨距,600mm 渡线道岔
28
2014-3-27
图6-32 道岔符号意义
其中第一个数字6或9表示轨距为600㎜或900㎜；而 后两个数字表示轨型为15kg/m或18kg/m或24kg/m。

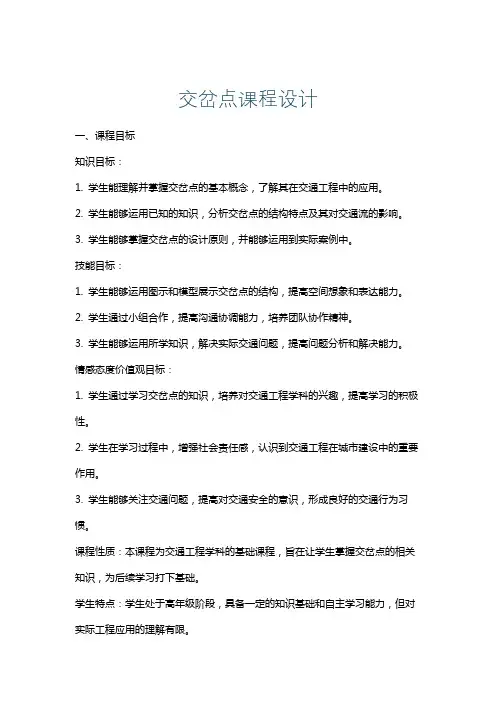

交岔点课程设计
交岔点课程设计一、课程目标知识目标：1. 学生能理解并掌握交岔点的基本概念，了解其在交通工程中的应用。
2. 学生能够运用已知的知识，分析交岔点的结构特点及其对交通流的影响。
3. 学生能够掌握交岔点的设计原则，并能够运用到实际案例中。
技能目标：1. 学生能够运用图示和模型展示交岔点的结构，提高空间想象和表达能力。
2. 学生通过小组合作，提高沟通协调能力，培养团队协作精神。
3. 学生能够运用所学知识，解决实际交通问题，提高问题分析和解决能力。
情感态度价值观目标：1. 学生通过学习交岔点的知识，培养对交通工程学科的兴趣，提高学习的积极性。
2. 学生在学习过程中，增强社会责任感，认识到交通工程在城市建设中的重要作用。
3. 学生能够关注交通问题，提高对交通安全的意识，形成良好的交通行为习惯。
课程性质：本课程为交通工程学科的基础课程，旨在让学生掌握交岔点的相关知识，为后续学习打下基础。
学生特点：学生处于高年级阶段，具备一定的知识基础和自主学习能力，但对实际工程应用的理解有限。
教学要求：结合学生特点，注重理论与实践相结合，通过案例分析和小组合作，提高学生的实际操作能力和团队协作能力。
同时，注重培养学生的情感态度价值观，使学生在掌握知识的同时，能够关注社会问题，提高社会责任感。
教学过程中，以课程目标为导向，分解具体学习成果，为教学设计和评估提供依据。
二、教学内容1. 交岔点概念及分类：介绍交岔点的定义、功能及各类交岔点的特点，包括交叉口、环形交叉、立交桥等。
参考教材章节：第三章第一节2. 交岔点结构及交通组织：分析交岔点的结构组成，如车道、人行道、信号灯等，以及交通组织原则。
参考教材章节：第三章第二节3. 交岔点设计原则及方法：讲解交岔点设计的基本原则，如安全性、通行能力、服务水平等，并介绍设计方法。
参考教材章节：第三章第三节4. 交岔点案例分析：选取典型交岔点案例，分析其设计原理、优缺点及改进措施。
参考教材章节：第三章第四节5. 交岔点优化与评价：介绍交岔点优化方法，如信号控制、车道划分等，并探讨评价交岔点性能的指标体系。
交岔点设计
交岔点设计
交岔点的种类是很多的，但由附表1可 知第一类、第四类和第五类是基本的，其 他类型可视为这三类的变换或组合。因此 下面讨论只第一类交岔点的计算，并在附 表中列出了六类交岔点的计算图和计算公 式。
交岔点设计
1、单轨巷道单侧分岔 点(右图)
首先，应根据前述已 知条件求曲线半径的曲 率中心O的位置，以便 以O为圆心、R为半径 定出弯道的位置。O点 的位置距离基本轨起点 的横轴长度为J，距基 本轨中心线的纵轴长度 为H，可如下求得：
6）连接AO，与10－11线交于T，T即为斜 墙（扩大断面）的终点； 7 7）以4－5线为准，以ｉ为斜率，过T点作 4 5 T 直线交于4－5线的Q点，Q点是断面扩大的起点， QT即为斜墙； 8）在图上量出其他所需的各参数尺寸和角 度，并标注在图上。 2、常见交岔点平面尺寸公式，见附表。
图2 作图法求交岔点平面尺寸
交岔点设计
3)双轨巷道单侧分岔分支点，在道岔 转辙中心前5ｍ一段，双轨中线距应加宽 300ｍｍ或以上，并在其左设置5ｍ过渡线 段，因而在此范围内，巷道外侧也要相应 加宽。 4)单轨巷道对称分岔点，两侧均应加宽。
5)双轨巷道分支点，从弯道曲率中心向右开 始加宽200ｍｍ或以上，并在其左也设置5ｍ过 渡线段，因而在此范围内，巷道外侧也要相应加 宽。 6)双轨巷道对称分支点，从弯道曲率中心向 左3米段，两轨中线均应分别向外移动200ｍｍ 或更多，即双轨中线加宽400ｍｍ或更多，并在 其左也设置5米过渡线段，巷道也就要相应加宽。
交岔点设计
道岔的每一种类型又按轨距和轨型不同 共有5个系列，即615、618、624、918和 924。其中第一个数字6或9表示轨距为600 mm或900 mm；而后两个数字表示轨型为 15kg/m或18kg/m或24kg/m。道岔的每一个 系列按辙岔号码M和道岔的曲线半径不同又 可分成55个型号。如DK615－4－12， DC618－3－12，DX924－4－1519(左)等。
第6-7次课(交岔点)
2.4 交岔点施工
2.4 交岔点施工
2.4.2 交岔点施工注意事项 （1）从主巷向岔口方向进行掘砌，最后在岔 口封顶。 （2）加强柱墩处的施工质量。采取留 500~600mm的光爆层，用浅孔放小炮方法刷 出柱墩。 （3）岔口的砌筑应先将岔口两巷道口端的墙、 拱砌筑完毕，在TN、TM处架设碹胎，将柱墩 向上砌至与巷口拱顶齐平位置，再从巷口
2.3 巷道交岔点工程量计算及施工图
计算范围：从基本轨起点算起，到碹垛面后 的主、支巷各延长2m处计。具体分为六个部分， 见图2-9。
2.3 巷道交岔点工程量计算及施工图
掘进工程量近似计算公式如下：
1 V掘 ( L0 L2 )(S1 S3 ) 2( S4 S5 ) S1 y K 2
2.4 交岔点施工
的拱顶向大拱TM碹胎搭模板，浇筑好混凝土 后，再进行三角带TMN部分的砌碹和封顶。 （4）刷砌交岔点扩大部分时，若岩石条件不 好，必须采用过顶梁作临时支护。 （5）架设碹胎时，各碹胎基脚线必须精确量 测，并应架设牢固。
根据所选定的斜率，便可求得 L0：
L0 PQ TP / i (TN B1 ) / i
（7）交岔点扩大断面起点Q至基本轨起点的距 离：
L0 、y 、 上述计算的目的在于求得参数 L1 、 TN和TM，以便按设计进行施工。其它参数是为 求得上述参数而设置的。
y L1 NM L0
f0
n
n
Bn B1 (n 1)i 2 2
对于圆弧拱或三心拱：
f0
Bn B1 (n 1)i 3 3
2.2 巷道交岔点断面尺寸确定
三、中间断面墙高 中间断面从起点到终点，随着拱高的逐渐加 高会形成过大的无用空间。为减少工程量和有利 于施工安全，通过逐渐降低墙高来降低中间断面 巷道高度。墙高的降低值，按每米巷道下降的平 均值 h 计算：见图2-7。
(整理)交叉点设计
设计任务书题目：水平岩石巷道交叉点设计目录1、断面设计一、确定巷道断面形状二、确定巷道断面尺寸1 、计算巷道净宽度B2 、计算巷道拱h。
3、计算巷道壁高h34 、计算巷道净断面面积S和净周长P5、巷道风速验算6 、选择支护参数7、选择道床参数8、计算巷道掘进断面尺寸三、布置巷道内水沟和管线2、交叉点设计一、选型基本数据二、平面交岔点尺寸的计算三、计算巷道掘进工程和材料消耗量3、巷道设计绘图一、断面设计（一）确定巷道断面形状根据设计要求和《煤矿安全规程》规定，设计巷道要满足安全和生产要求所以本设计采用600mm轨距单轨运输大巷，其净宽应在3m以上，且穿过中等稳定岩层，采用料石砌碹支护，半圆拱形断面，且墙壁高取1800mm，设计时不降墙高，交叉点采用单开，其设计如下：（二）确定巷道断面尺寸1 、计算巷道净宽度B由于本设计采用的是XK 8－６／１１０Ａ电机车所以巷道设计要求的如下基本数据：宽A1=1060mm，高h=1550mm；1.5t矿车宽1050mm，高1150mm。
取巷道人行道宽c=840mm，非人行道一侧宽第一断面a=400mm，第二断面a=300mm，第三断面a=500m。
又根据表6 – 2双轨中线距b=1300mm则电机车之间的距离为：1300-（1054/2+1054/2）=246mm＞200mm符合安全要求。
第一断面巷道净宽度：B1=a1+b+c1=（400+1054/2）+1300+（1054/2+840）=927+1300+1367=3594mm为了设计的简便我们取B 1=3600mm第二断面巷道净宽度：B 2=2a +b+1c =（300+1054/2）+1300+（1054/2+840）=827+1300+1367=3500mm第三断面巷道净宽度：B 3=3a +b+c 1=（500+1054/2）+1300+（1054/2+840）=1027+1300+1367=3700mm2 、 计算巷道拱h 。
巷道交岔点设计示例(2)
10 11
12
13
14 15 16
6580 6830 7080 7330 7580 7669 7810
（2）中间断面拱高
从巷道底板起，主巷断面高度为3365，因为是半圆拱形，拱高为巷道跨
度之半，即：h0＝4330÷2＝2165；
（3）中间断面墙高
主巷：墙高（从底板起）：h3＝3365－2165＝1200；
COP角等于转角85º；
（6）T即为扩大断面的终点，根据算出的任意斜率初步定出斜墙
编辑ppt
9
起点Qபைடு நூலகம். ，Q0T即为初定斜墙。
（8）计算初定任意斜率¡o ＝0·26，选择与其相近的固定斜率 ¡＝0·25为确定斜率，并画出Q点，扩大断面部分的长度L0＝ 13357·6；斜墙起点至基本轨起点的距离Y＝－512·6，标注在图 上。QT为最终确定的斜墙。 （9）在图上标出其它所需的各参数尺寸和角度，完成图纸绘制。
点3开始画弧线，使与OC线的夹角等于θ（27º27’44·85“），延长
θ的边线，交弧线于K点。
（4）按照已知的断面尺寸B1、b1、B2、b2、B3、b3作出巷道平
面轮廓线。
（5）自基本轨的起点向右量取L1＝14321，定出M点，过M作轨
道中心线垂线交θ边线于A点，即为柱墩面的A点。在OA线上取
AT＝B3＝3200；以O为圆心， R 为半径，延长弧线3K到P点，使
ｃｏｓ9º31‘38“＝0·98621；
ｔｇ9º31‘38“＝0·16783；
o点的位置距辙岔中心的水平长度 D：
D ＝ｂｃｏｓα－Ｒｓｉｎα
＝6693×0·98621－20000×0·16552＝3290·304；
o点距基本轨中心线的垂直距离Ｈ：
交叉点设计课程设计
交叉点设计课程设计龙岩学院《井巷⼯程》课程设计题⽬：地下矿⼭平巷交叉点设计姓名：xxx学号：xxxxxx班级：采矿⼯程年级 : 2010级指导⽼师 :张xxxx⽼师2013-7交叉点设计说明书⽬录第⼀章综述 (3)1.1课程设计⽬的 (3)1.2课程设计任务 (3)第⼆章课程设计技术条件 (3)第三章巷道断⾯形状选择 (4)第四章巷道断⾯尺⼨设计 (5)4.1 双轨巷道单侧分岔点 (6)4.2⼤巷壁⾼3h的确定 (6)4.3⽀巷壁⾼3h的确定 (7)4.4 TM壁⾼3h的确定 (8)第五章⽀护⽅案设计 (8)第六章交岔点设计 (9)第七章⼯程量及材料消耗计算 (9)第⼋章参考书⽬ (10)第⼀章综述1.1课程设计⽬的对于采矿⼯程专业的学⽣，⽆论是在勘探设计单位承担矿⼭设计任务，还是在科研院所从事专业科研开发事业，或者在⽣产企业进⾏专业技术与⽣产技术管理⼯作，对于地下开采起主要通道作⽤的井巷⼯程，都必须具有正确选择和设计的知识和能⼒。
本次课程设计是在学习了相关专业基础和井巷⼯程专业课程的基础上，通过设计，得到专业⼯程设计基本能⼒的初步训练，为毕业设计及今后从事专业技术⼯作打下基础。
也是对学⽣对以前所学知识掌握与运⽤能⼒的检验。
井巷⼯程课程设计，要求学⽣在给定原始资料的基础上，通过翻阅专业参考书和相关⽂献，综合运⽤所学知识，确定技术⽅案，掌握正确的设计步骤和内容，进⾏必要的科学计算，并运⽤规范的技术语⾔（规范的图纸及说明书）将设计意图及设计结果表达出来。
1.2课程设计任务1．设计任务：某地下矿⼭平巷交叉点设计（组长安排，7⼈完成此任务）2．设计要求：根据所给原始资料及平巷交叉点的规格要求，完成交叉点的平⾯尺⼨、交叉点各断⾯尺⼨设计，⼯程量及材料消耗计算，绘制交叉点施⼯图等；平巷交叉点设计计算可以应⽤有关辅助设计软件完成；3．设计成果：①⽤Auto CAD严格按照制图标准，绘制交叉点施⼯图图（⽐例1：50），并⽤A3纸打印，并装订在说明书后⾯；②编写平巷交叉点设计说明书，其中应包含交叉点各断⾯尺⼨表、⼯程量及材料消耗量表等表格，⽤A4纸打印装订。
交岔点施工
副斜井1号交岔点施工安全技术措施一、概况：根据南京设计院设计的响水矿播土东二上采副斜井工程，在里程143m处施工1号交岔点。
交岔点全长17.499m（交岔点牛鼻子施工长2m）。
巷道净宽由4.0m放宽至7.361m。
净高由3.7 m升至4.881m 二、技术要求：交岔点施工严格按南京设计院设计东二上采副斜井交岔点平、断面图（图号S1115—121--1）中1号交岔点设计断面图施工。
1、交岔点施工平面图（见图）2、交岔点施工断面图（见图）3、交岔点变断面表（见表）4、交岔点炮眼布置图（见图）5、断面支护：见断面支护图（1）、交岔点采用锚网喷支护。
锚杆∮20×2200 mm树脂锚杆，排间距800×800 mm。
每根锚杆使用锚固剂2支。
锚杆与岩层面夹角75~90度。
（2）锚网：∮6.5 mm钢筋，规格1800×1000 mm。
网格100×100 mm。
（3）锚索：∮15.5mm长8m，排、间距1.6×1.6m，使用锚固剂4支/根，锚索托盘规格10mm厚钢板300×300mm。
三、安全措施1、副斜井施工至里程143m时停掘，支护紧跟迎头。
按设计要求放好交岔点开口中线，由外往里蓫炮对巷道进行放高放宽，每米放高81mm，每米放宽240mm。
2、交岔点严格按设计要求施工，巷道净高由3700 mm升高至4881 mm，巷道净宽由4000 mm放宽至7361mm，拱基线由1.7m缩至1.2m。
3、交岔点施工采用短刷短支，炮眼深度1.2m，周边眼、辅助眼装药量1~2卷/眼，底眼装药量3卷/眼。
4、锚杆采用直径20毫米树脂锚杆，长2200mm，每根锚杆使用锚固剂2支，锚网搭接率不少于90%。
锚索∮15.5mm长8m，铁托板规格300×300mm，厚10mm。
5、严格执行“一炮三检”、“一炮三警”、“三人连锁”放炮制度，放炮警戒由班队长布置检查落实，放炮命令由班队长下达，撤除警戒由放炮员执行。
交岔点设计
H 500 b2 R b3
P J [ R ( B3 b3 )] sin J ( R b3 B3 ) sin
3）基本轨起点至变断面终点的 水平距离为P：
4）最大断面宽度TM
TM NM 2 TN 2
而 NM=B3sinθ
TN B 3 cos 500 B2
（a）单开道岔；（b）对称道岔；
a—辙岔中心至道岔起点的距离；b—辙岔中心至道岔终点的距离；L—道岔长度
2013-8-1 16
a α
s1
b
b L
a b
a
s1
α
b Lx
a
（c）渡线道岔 DX924-4-1519（左）
2013-8-1 17
3．道岔的选择原则
1）与基本轨的轨距相适应。
2）与基本轨的轨型相适应。
5）自基本轨起点至柱墩的距离：
L2 P NM
2013-8-1 26
6）确定斜墙TQ的斜率i 求算斜率i0 i0 TN B1 P 根据i0值的大小，选取i为0.2或0.25 或0.3，个别情形可取0.15。 7）确定的斜墙起点Q到交岔点扩 大断面部分的长度：
TN B1 i 8)变断面的起点至基本轨起点的距 离Y： L0
2013-8-1 5
3.曲线的外轨抬高 当车辆在曲线轨道上运行时，如果内、外轨仍在同一平 面上，由于存在着离心力，作圆周运动的车辆通过车轮轮缘 就要向外轨挤压；增加了钢轨磨损和运行阻力，严重时车辆 就要向外翻或出轨。 图8-54为外轨抬高计算示意图。
S PV 2 h 100 R
外轨抬高的方法是垫厚外轨下 面的道渣。外轨抬高的渐变段距 离d2＝（100～300）Δh
交叉点设计指导
一、交岔点形式的确定：(附巷道布置图及地质资料)矿井水平巷道交岔点的结构形式，可分为柱墙式交岔点和穿尖交岔点两种，其断面形状宜与相连接的巷道断面形状相同。
矿井倾斜巷道交岔点的结构形式与水平巷道交岔点的结构形式基本相同，只是有斜面尺寸和平面尺寸的差别。
(一)柱墙式交岔点柱墙式交岔点又称“牛鼻子”道岔，在各类围岩的巷道中均可使用。
在该交岔点长度内两巷道的相交部分，共同形成一个渐变跨度的大断面，其最大断面的跨度和拱高是由相交巷道的宽度和柱墙的宽度决定的。
这种交岔点较穿尖式交岔点工程量大，施工时间长，但具有受力条件好，容易维护等特点，所以得到普遍应用。
(二)穿尖式交岔点穿尖式交岔点一般在围岩稳定坚硬，跨度小的巷道中使用。
在交岔点的长度内，两巷道为自然相交，其相交部分保持各自的巷道断面。
拱高不是以两条巷道的最大跨度来决定，而是以巷道自身的跨度来决定。
因此，碹岔中间断面的高度不超过两相交巷道中宽巷的高度。
出于拱高低、长度短、断面尺寸不渐变，从而使工程量减小，施工时间缩短，通风阻力小，也使设计工作简化。
但它较柱墙式交岔点在相同条件下具有拱部承载能力小、仅适用于围岩坚硬、稳定、跨度较小的巷道。
二、交岔点平面尺寸的确定1．确定交岔点平面尺寸的依据巷道交岔点的布置和断面设计应满足矿井井下运输、管线布置、通风、行人和安全的要求；所用钢轨轨型，应与其相连接的直线巷道(正线)的轨型相一致，也可选大一级的钢轨型号。
交岔点道岔型号及曲线半径应根据所采用的运输车辆的型号、运送和运行速度确定，并应符合《煤矿矿井井底车场设计规范》中的有关规定。
见表1。
表1 线路轨型、道岔及平曲线半径交岔点内的道岔处车辆与巷道两侧的安全间隙．应在直线巷道(正线)安全间隙的基础上加宽；其加宽值应符合下列规定：1)道岔处车辆与巷道两侧安全间隙加宽值，单开道岔的非分岔一侧加宽不宜小于200mm，分岔一侧加宽不直小于100mm；对称道岔的两侧加宽均不宜小于200mm。
井巷工程交岔点设计
课程设计任务书一、设计任务：某单轨巷道单侧分岔点，支巷在主巷左侧，其B1=B2=B3=2700mm，b1=b2=1150mm，b3=1350mm采用7吨架线式电机车，1吨矿车，600mm轨距，三条巷道均为半圆拱，墙高都为1800mm，砌体厚度为300mm，交岔点牛鼻子厚度为600mm，δ=45°，试设计该交岔点。
二、设计要求：1. 交岔点平面尺寸设计1.1计算曲率中心的位置1.2基本起点（预定为变断面起点）至变断面（斜墙）终点的水平距离P1.3计算交岔点的最大宽度TM1.4计算柱墩至基本轨起点的距离L21.5计算斜墙斜率及（斜墙）变断面的起点Q1.6计算交岔点的总长度L2. 设计交岔点墙高2.1确定墙的高度降低的斜率2.2按半圆拱断面公式验算TN断面的高度3. 计算工程量、材料消耗、编制工程量及材料消耗表4. 编写施工方法等内容5. 绘图4.1按1：100的比例绘制交岔点平面图4.2按1：50的比例绘制主巷、支巷及最大宽度处的断面图三、设计期限年月日至年月日目录1. 交岔点平面尺寸设计1.1计算曲率中心的位置1.2基本轨起点（预定为变断面起点）至变断面（斜墙）终点的水平距离1.3计算交岔点的最大宽度TM1.4计算柱墩至基本轨起点的距离L21.5计算斜墙斜率及（斜墙）变断面的起点Q1.6计算交岔点的总长度L2. 设计交岔点墙高2.1确定墙的高度降低的斜率2.2按半圆拱断面公式验算TN断面的高度3. 计算工程量、材料消耗、编制工程量及材料消耗表4.施工方法1.交岔点平面尺寸设计根据以上条件，确定道岔型号为DK618-4-12（左），a=3472，b=3328，α=14°15′左开，R=12000mm 。
1.1）曲率中心的位置：H=R cos α+bsin α=12000cos14°15'+3328sin14°15' =12450 (mm) J=a+bcos α-Rsin α=3472+3328cos14°15'-12000sin14°15' =3744 (mm)32600arccos b R b H +--=θ =36.73°1.2)基本起点至变断面（斜墙）终点的水平距离P: P=J+(R θsin )33B b -+ =10113（mm ） 1.3)交岔点的最大宽度TM ==θsin 3B NM 1615mm=++=23600cos B B TN θ5464mm 569822=+=TN NM TM mm 1.4)柱墩至基本轨起点的距离2L 2L =P+NM=11728mm1.5)斜墙斜率及变断面（斜墙）的起点Q273.010==-P B TN i由算出斜率0i 选用与它相近的固定斜率0i =0.25 987110==-i B TN L 2420=-=L P Y因为Y 值为负，则Q 点在0Q 右边。
巷道交岔点设计
◎◎◎◎◎镇◎◎煤矿巷道交岔点设计说明书设计人：××煤矿矿井底车场一交岔点，主巷是单轨双人行道净宽2700毫米的巷道，支巷是单轨净宽2400毫米的巷道；采用ZK-6/250架线式电机车运输，道岔为DK618-4-12单开道岔；设计要求巷道转角为δ=45?，弯道半径R=15000毫米；交岔点穿过f=3的岩石，选用料石砌碹，半圆拱形断面。
根据上述条件，考虑主巷道是双人行道，因而交岔点内不再加宽；交岔点内支巷选用标准设计中的曲线段断面图，参考标准断面图册，决定取B1=B2=2700mm，b1=b2=1330mm, B3=2700mm,b3=1570mm。
根据交岔点穿过f=3的岩层和交岔点各断面净宽度，决定各断面拱壁厚度。
D1=T1=300mm,d2=T2=300mm,d3=T3=300mm。
扩米d=3328mm.考虑到交岔点可能采用15kg/m钢轨道岔，那就得用DK615-4-12单开岔，其参数α=14?15ˊ，a=3340mm,b=3500mm。
为了使所设计的交岔点既能适用15kg/m钢轨的道岔。
因此，选取适合尺寸即：α=14?15ˊ，a=3412mm,b=3500mm。
一、作图法设计交岔点。
（1）先画出主巷道的轨道中心线，按所选用的道岔尺寸a,b和撤岔角d画出道岔得：0，1，2，3诸点。
（2）通过交岔点终点作0ˊ的垂线，在其上取一线段使其长度等于1500mm。
以O为圆心，即O3=R，O为曲线的曲率中心。
（3）过O点垂直于本线的垂线，以O为圆心，R为半径，自点3开始画弧线，使与OC 线的夹角等于巷道的转角δ，得曲线的终点。
（4）按照已知断面尺寸B1，b1，B2 ，b2 ，B3 ，b3作出巷道平面轮廓4-5，6-7，8-9，10-11及12-13。
（5）从6-7量垂直距离500mm，作6-7的平行线交12-13线于A点作6-7的垂线交6-7于B点，AB即为拄墩端面。
（6）连接OA与10-11线交于T，T即为扩大断面的终点。
4.交岔点设计与施工教案
交岔点设计讲稿生产技术部叶水平一、道岔：连接轨道（交叉、平行）道岔结构：尖轨、辙叉、转辙器、道岔曲轨、护轮轨及道岔基本轨1）单开道岔基本结构1 —尖轨；2 —辙叉；3 —转辙器；4 —曲轨；5 —护轮轨；6 —基本轨（一）道岔的种类：单开、对称、渡线（图）煤矿常用道岔（新的标准： MT/T2--95）单开--ZDK 、对称--ZDC 、渡线--ZDX （增加 Z 代表窄轨道岔）标准道岔共有七个系列600轨距：615、622、630、643、900轨距：915、930、9381.ZDK--单开道岔在线路图中，道岔以单线表示。
道岔主线与岔线用粗实线绘出主要参数：a、b —外形尺寸，α—辙叉角。
单开道岔辙叉号有（M：2、3、4、5、6）2.ZDC--对称道岔道岔参数： a、b —外形尺寸，α—辙叉角。
对称道岔辙叉号（M：2、3、4）3.ZDX—渡线道岔道岔参数：a、b —外形尺寸；S—线路中心距；L —道岔总长度；1α—辙叉角渡线道岔辙叉号（4、5、6）4.道岔辙岔号 与辙岔角关系新计算方法 原计算方法1tan －α==BC AC M1tan 21－α==OB AOM M 1tan 1-α＝ M 21tan 21-α＝5.道岔型号含义（单开、对称道岔） ZDK (ZDC)9 22 / 3/ 15 ZDK ——道岔类别代号； 9——轨距； 22——轨型； 3——辙叉号； 15——曲率半径 （二）道岔的选择：道岔选择基本原则 1.轨距一致2.轨型相符 可高选一级3.与行驶车辆相适应4.符合行驶车辆速度要求。
600毫米不小于12米，取12-15米或20米5.和线路要求相符 （三）道岔的铺设1.固定辙叉道岔铺设是从固定辙叉开始。
辙叉是道岔中心 , 位臵必须摆放铺设正确。
2.铺设直股钢轨⑴摆放直股基本轨、导轨、尖轨、护轨, 并按中心桩位臵对齐。
⑵连接安装尖执、护轨，找正接头位臵。
⑶在直基本轨上划出岔枕位臵，然后调整每块枕木。
