电容容值误差范围
电容
333=33nf222=2n2=2200PFK表示误差10%100=耐压100V2n2K100=耐压100V的2200PF电容，误差正负10%电容器的单位以F，uF, mF, nF, pF表示。
它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。
国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。
一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。
如：1p2表示1.2pF, 220n表示0.22uF，3u3表示3.3uF, 2m2表示2200uF。
另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。
三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。
特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。
例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。
误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差% ±0.5 ±1 ±2 ±5 ±10 ±20 ±30 (+100,-20) (+50,-20) (+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。
三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。
电容检验规范(1)
电容检验(jiǎnyàn)规范(1)电容(diànróng)检验规范(1)物料名称电解电容物料类别电子类供应商参考《合格供应商目录》序号检验项目技术要求/缺陷内容检验方法检验工具不合格分类抽验判定检验水平1包装质量1.内外包装标示清晰明确，包括供应商名称，规格型号，批号，数量，生产日期；2.外包装应牢固，无破损，变形。
具有良好的防潮，防压及防腐蚀等。
用肉眼观察目测外观质量1.引出线应光亮、清洁，无脱锡、露铜、露铁、生锈、黑斑及明显水迹；表面无尖角毛刺、损伤、夹层、氧化现象；引出线不得有废针、弯针；2.外表无可见损伤：变形、无凹陷，无突起；没有混料的现象；用肉眼观察目测2外形尺寸1.本体长、宽，引脚直径和脚距，应与BOM要求或者零件规格书要求或者样品相符；用游标卡尺测量游标卡尺2.引脚间距要与PCB板一致。
将物料插入PCB板进行试装PCB板3电气性能容值要与物料清单规格要求一致。
在1KHz下，用电桥测试容量数字电桥4引脚强度引脚受力弯曲后，无断裂、和本体无松动或脱落，电气性能符合第3项。
任取一根引脚按相反的方向连续弯曲两次（共四次）后，用肉眼观察和电桥测试。
目测/数字电桥5安全性能耐压施加额定电压，电容本体应无弯化，各项性能参数符合《规格表》用耐压测试仪在电容两端施加125%额定电压耐压测试仪6漏电流漏电流值应满足I≤（0.03×C×U）／1000，式中C为电容量，U为额定电压，0.03为常数。
（电解电容需要测试此项）漏电流测试仪额定电压下测试漏电电流漏电流测试仪7高温测试高温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度105±5℃的恒温箱中超过4h后检测。
恒温箱8低温测试低温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度-24±5℃的冰箱中超过24h后检测。
冰箱检验要求及注意事项：附录(f ùl ù)A贴片电阻/电容(di ànr óng)规格表1.以上检验项目可参考《合格供应商项目》、《电板物料清单》、《供应商的选型手册》。
安规电容及电解电容参数

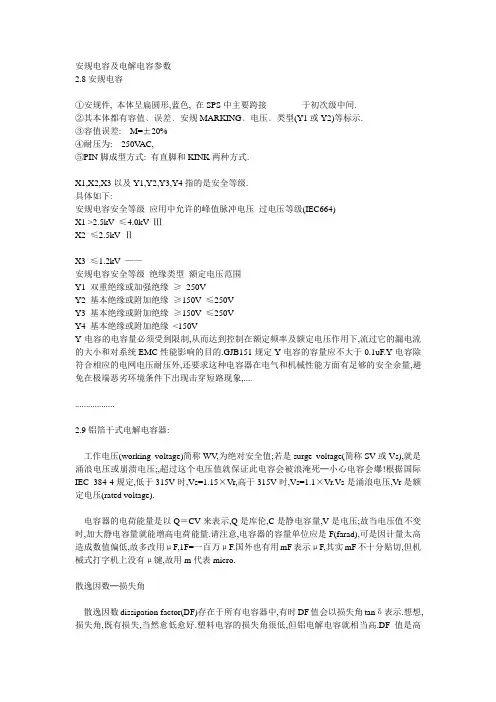

安规电容及电解电容参数2.8安规电容①安规件, 本体呈扁圆形,蓝色, 在SPS中主要跨接于初次级中间.②其本体都有容值﹑误差﹑安规MARKING﹑电压﹑类型(Y1或Y2)等标示.③容值误差: M=±20%④耐压为: 250V AC,⑤PIN脚成型方式: 有直脚和KINK两种方式.X1,X2,X3以及Y1,Y2,Y3,Y4指的是安全等级.具体如下:安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150VY电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,......................2.9铝箔干式电解电容器:工作电压(working voltage)简称WV,为绝对安全值;若是surge voltage(简称SV或Vs),就是涌浪电压或崩溃电压;,超过这个电压值就保证此电容会被浪淹死─小心电容会爆!根据国际IEC 384-4规定,低于315V时,Vs=1.15×V r,高于315V时,Vs=1.1×V r.Vs是涌浪电压,V r是额定电压(rated voltage).电容器的电荷能量是以Q＝CV来表示,Q是库伦,C是静电容量,V是电压;故当电压值不变时,加大静电容量就能增高电荷能量.请注意,电容器的容量单位应是F(farad),可是因计量太高造成数值偏低,故多改用μF,1F=一百万μF.国外也有用mF表示μF,其实mF不十分贴切,但机械式打字机上没有μ键,故用m代表micro.散逸因数─损失角散逸因数dissipation factor(DF)存在于所有电容器中,有时DF值会以损失角tanδ表示.想想,损失角,既有损失,当然愈低愈好.塑料电容的损失角很低,但铝电解电容就相当高.DF值是高还是低,就同一品牌、同一系列的电容器来说,与温度、容量、电压、频率……都有关系;当容量相同时,耐压愈高的DF值就愈低.举实例做说明,同厂牌同系列的10000μF电容,耐压80V 的DF值一定比耐压63V的低.所本刊选用滤波电容常会找较高耐压者,不是没有道理.此外温度愈高DF值愈高,频率愈高DF值也会愈高.漏…漏电流铝电解电容在工作时一定会产生漏电流.漏电流(leakage current)当然要低,它的计算公式大致是:I＝K×CV.漏电流I的单位是μA,K是常数,例如是0.01或0.03,每家制造厂会选择不同的常数.但不论如何,电容器容量愈高,漏电流就愈大.如果你有容量愈大平滑效果愈好的想法,这个「漏电流」也请考虑在内.从计算式可得知额定电压愈高,漏电流也愈大,因此降低工作电压亦可降低漏电流.但降低电容器的漏电流并不容易,低漏电流low leakage current-LL系列价格高昂,我曾向国内厂商订制一批低漏电流LL系列电容,价格比许多进口电容还贵.漏电流规格,铝电解电容就比钽电解电容差许多,钽质电容也有干式及湿式两种,不过它的容量及耐压都较低.除特别定制外,面对一般品,想要降低它的漏电流可设法提高Vs对V r的比值.Vs是涌浪电压,其值当然比V r额定电压高,但施加电压(真正的工作电压)还应该比V r低,例如取V r的90%;找高耐压品种可说是完全正确.等效串联电阻ESR一只电容器会因其构造而产生各种阻抗、感抗,比较重要的就是ESR等效串联电阻及ESL等效串联电感─这就是容抗的基础.电容器提供电容量,要电阻干嘛?故ESR及ESL也要求低…低;但low ESR/low ESL通常都是高级系列.ESR的高低,与电容器的容量、电压、频率及温度…都有关,当额定电压固定时,容量愈大ESR愈低.有人习用将多颗小电容并接成一颗大电容以降低阻抗,其理论是电阻并联阻值降低.但若考虑电容接脚焊点的阻抗,以小并大,不见得一定会有收获.反过来说,当容量固定时,选用高WV额定电压的品种也能降低ESR;故耐压高确实好处多多.频率的影响:低频时ESR高,高频时ESR低;当然,高温也会造成ESR的提升.串联等效电阻ESR的单位是mΩ,高级系列电容常是low ESR及low ESL.若比较低内阻及低漏电流两种特性,则低内阻容易达成,故标示low ESR的电容倒很常见.ESR与损失角有关联,ESR＝tanδ/(ω×Cs),Cs是电容量.有时电容器规格上会有Z,它与ESR的意义不同,但Z的计算示与ESR有关,同时也考虑到容抗及感抗,是真正的内阻.刚才提到电容的ESR单位是mΩ,那是指大电容,若是220μF小容量电容,其ESR单位就不是mΩ而是Ω.何种电容器的ESR最低?答案只有一个:Sanyo的OS 有机半导体电容!涟波电流Irac前面谈到的散逸因数DF-损失角tanδ、漏电流、ESR-串联等效电阻…等,其值都是愈低愈好,但现在要提的涟波电流ripple current却是愈高愈好.涟波电流Irac的标示至少应有低频及高频工作时两种规格数字,低频大约是以120Hz做标准,高频大概是以10KHz做标准,但不同制造厂商可能会有略微的差别.涟波电流与频率刚好成正比,因此低频时涟波电流也比较低.可是对我们音响迷来说,低频段的Irac值才是重要.所以在采购电容器时,涟波电流数字高低是极为重要的依据.在一般状况下,同品牌时,锁螺丝式电容的涟波电流通常比snap-in插PC板式来得高.储存及工作寿命比起电阻、IC、电晶体、塑料电容这些半永久性组件,铝电解电容的寿命就值得重视.一是储存年限,自然与寿命有关,10~20年应无问题.存放过久的电容不宜立刻使用,利用power supply 先将它aging(活化);夹上端子,缓慢调整power supply电压,由低至高,最高可调至此电容的额定电压.---- 以上节选青春之歌《零件培训资料2.8,2.9章节》。
电阻电容规格

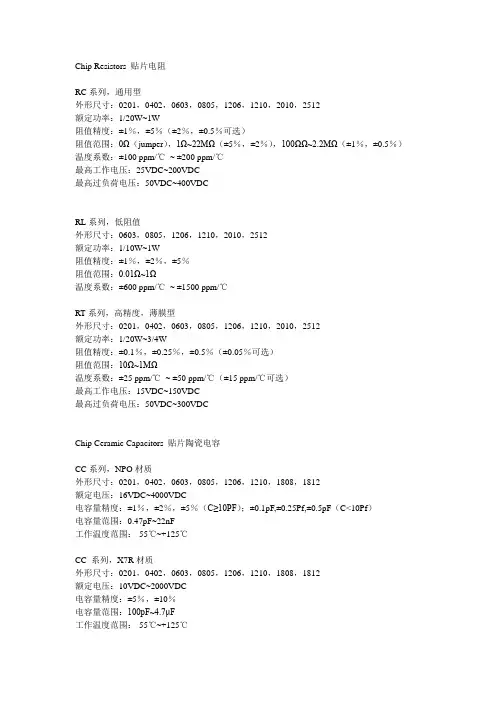

Chip Resistors 贴片电阻RC系列，通用型外形尺寸：0201，0402，0603，0805，1206，1210，2010，2512额定功率：1/20W~1W阻值精度：±1％，±5％（±2％，±0.5％可选）阻值范围：0Ω（jumper），1Ω~22MΩ（±5％，±2％），100ΩΩ~2.2MΩ（±1％，±0.5％）温度系数：±100 ppm/℃~ ±200 ppm/℃最高工作电压：25VDC~200VDC最高过负荷电压：50VDC~400VDCRL系列，低阻值外形尺寸：0603，0805，1206，1210，2010，2512额定功率：1/10W~1W阻值精度：±1％，±2％，±5％阻值范围：0.01Ω~1Ω温度系数：±600 ppm/℃~ ±1500 ppm/℃RT系列，高精度，薄膜型外形尺寸：0201，0402，0603，0805，1206，1210，2010，2512额定功率：1/20W~3/4W阻值精度：±0.1％，±0.25％，±0.5％（±0.05％可选）阻值范围：10Ω~1MΩ温度系数：±25 ppm/℃~ ±50 ppm/℃（±15 ppm/℃可选）最高工作电压：15VDC~150VDC最高过负荷电压：50VDC~300VDCChip Ceramic Capacitors 贴片陶瓷电容CC系列，NPO材质外形尺寸：0201，0402，0603，0805，1206，1210，1808，1812额定电压：16VDC~4000VDC电容量精度：±1％，±2％，±5％（C≥10PF）；±0.1pF,±0.25Pf,±0.5pF（C<10Pf）电容量范围：0.47pF~22nF工作温度范围：-55℃~+125℃CC 系列，X7R材质外形尺寸：0201，0402，0603，0805，1206，1210，1808，1812额定电压：10VDC~2000VDC电容量精度：±5％，±10％电容量范围：100pF~4.7μF工作温度范围：-55℃~+125℃CC系列，Y5V材质外形尺寸：0402，0603，0805，1206，1210，1812额定电压：10VDC~50VDC电容量精度：+80%~-20%，±20％电容量范围：10nF~22μF工作温度范围：-25℃~+85℃Chip Ceramic Capacitor Array 贴片陶瓷电容阵列CA 系列，NPO材质基本结构：2-C，4-C外形尺寸：0405 (2x0402)，0508 (4x0402)，0612 (4x0603) 额定电压：16VDC~50VDC电容量精度：±5%，±10％电容量范围：10pF~1000pF工作温度范围：-55℃~+125℃CA 系列，X7R材质基本结构：2-C，4-C外形尺寸：0405 (2x0402)，0508 (4x0402)，0612 (4x0603) 额定电压：10VDC~50VDC电容量精度：±5%，±10％，±20％电容量范围：10pF~150nF工作温度范围：-55℃~+125℃CA 系列，Y5V材质基本结构：4-C外形尺寸：0612 (4x0603)额定电压：25VDC电容量精度：+80%~-20%电容量范围：10nF~100nF工作温度范围：-25℃~+85℃SMT Inductors 贴片电感CL系列，叠层结构，通用型外形尺寸：0603，0805，1206额定电流：5mA ~300mA电感量精度：±10％，±20％电感量范围：0.047μH ~18μH自谐振频率：17MHz ~ 320MHzCLH系列，陶瓷材料，叠层结构，高频型外形尺寸：0402，0603，0805额定电流：200mA ~500mA电感量精度：±5％，±10％(≥6.8nH)；±0.3nH（≤5.6nH）电感量范围：1nH ~470nH自谐振频率：300MHz ~ 6GHzLCN系列，陶瓷材料，绕线结构，高频型外形尺寸：0603，0805，1008额定电流：170mA ~1000mA电感量精度：±5％，±10％电感量范围：1.6nH ~4700nH自谐振频率：110MHz ~ 6GHzNL/NLC系列，绕线结构，通用型外形尺寸：0806，1008，1210，1812，2220额定电流：25mA ~2000mA电感量精度：±5％，±10％，20％电感量范围：5nH ~1000μH自谐振频率：2MHz ~ 700MHzSMT Power Inductors贴片功率电感STD 系列外形尺寸（L x W x H，单位：mm）：11.6 x 11.6 x 8.5额定电流：350mA ~3500mA电感量精度：±20％电感量范围：10μH ~1200μHSCD 系列外形尺寸（L x W x H，单位：mm）：4.0 x 4.5 x 3.2 ~ 10.5 x 7.8 x 7.0额定电流：240mA ~3800mA电感量精度：±10％，±20％电感量范围：1μH ~820μHSSL 系列外形尺寸（L x W x H，单位：mm）：6.6 x 4.45 x 2.49 ~ 18.54 x 15.24 x 7.11 额定电流：50mA ~8600mA电感量精度：±20％电感量范围：1μH ~1000μHSTDSCDSSLSB系列，通用型外形尺寸：0402，0603，0805，1206，1210，1806，1812额定电流：50mA ~600mA阻抗精度：±25％阻抗范围：6Ω~2200ΩNB系列，小电流外形尺寸：0402，0603，0805，1206额定电流：50mA ~800mA阻抗精度：±25％阻抗范围：6Ω~2200ΩGB系列，中电流外形尺寸：0603，0805，1206，1210，1806，1812额定电流：200mA ~1000mA阻抗精度：±25％阻抗范围：7Ω~2200ΩPB系列，大电流外形尺寸：0402，0603，0805，1206，1210，1806，1812额定电流：800mA ~7000mA阻抗精度：±25％阻抗范围：10Ω~1500Ω现在常用的的电阻、电容、电感、二极管都有贴片封装。
电容器规格详细介绍
电容器规格详细介绍电容器种类依照主要材质特性分为电解质电容,电解质芯片电容,塑料薄膜电容, 陶瓷电容, 及陶瓷芯片电容等大类别.1.电解质电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型 (>11mm高度), 迷你型(7mm高度), 超迷你型 (5mm高度), 耐高温型(105℃), 低漏电型, 迷你低漏电型 (7mm高度), 双极性型, 无极性型, 及低内阻型 (Low ESR)等.2.电解质芯片电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.3. 塑料薄膜电容器种类: 依照细部材质, 形状, 及功能特性可再区分为聚乙烯薄膜, 金属化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金属化聚丙烯薄膜, 及交流用金属化聚丙烯薄膜等. 4.陶瓷电容器种类: 依照细部材质, 形状, 及功能特性可再区分为Class-1 (T.C. Type)温度补偿型,Class-2 (Hi-K Type)高诱电型, Class-3 (S.C. Type)半导体型等.5.陶瓷芯片电容种类: 依照尺寸及额定功率特性可再区分为0402, 0603, 0805, 1206等较具普遍性电容器主要电气规格1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF, 测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF, 测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF, 测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-20%, 塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF 以下时), 或D即 +/-0.5pF (10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M或Z即 +80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定, 为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下. 陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/C type其规格以Q值表示需高于400-1000.(Q值相当于D值的倒数)4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值, 一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为 +/-60ppm, UJ即为 -750+/-120ppm, SL即为+350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代号为B (5P)即为 +/-10%, E (5U)即为 +20/-55%, F (5V)即为 +30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格, 一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用 (Low leakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压, 需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为 -25℃至+85℃, 特定高温用或低漏电流量用者为 -40℃至+105℃. 塑料薄膜电容器为 -40℃至+85℃. 陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为 -25℃至+85℃.如何选用规格适当之电容器1. 所有被动组件中,电容器属于种类及规格特性最复杂的组件. 尤其为了配合不同电路及工作环境的需求差异,即使是相同的电容量值与额定电压值, 亦有其它不同种类及材质特性的选择.2. 以电解电容器为例, 由于其电容量值较大, 虽然能和塑料薄膜电容器或陶瓷电容器互相区隔.实际使用上仍有下述各种特性差异:A. 使用温度范围:需选定一般型 -25℃至+85℃或耐高温型 -40℃至+105℃B. 使用高度限制:传统A/I标准型最低高度为11mm, 迷你型为7mm, 超迷你型为5mm(相当于芯片电解电容器之高度).C. 电容量误差值:较高额定电压或电容量大于100uF时, 有一般型为 +100/-10%或 M型 +/-20%.D. 低漏电流量特性:用于某些特定电路, 与充放电时间常数准确性有关时. (相当于Tantalum钽质电容特性)E. Low ESR低内阻特性:用于某些滤波电路, 需配合高频脉波大电流之滤波效果.例如交换电源之滤波电路.F. Bipolar 双极性特性:用于高频脉波电路, 需配合高频脉波大电流之通路效果.例如推动偏向线圈之水平输出电路.G. Non-polar无极性特性:用于低频高波幅之音频信号通路, 用以避免因电容器两端之正逆向偏压, 造成输出波形失真.H. 以上为一般A/I电解电容器,而芯片电解电容器亦同样有标准型, 耐高温型, 低漏电流量型(即钽质芯片电容), 无极性特性等分类.3. 以陶瓷电容器为例, 其材料特性区分为3类. Class 1 T/C温度补偿型供高频谐振电路用, Class 2 Hi-K与Class 3 S/C为滤波及信号通路用, 由于其电容量值部分类似, 且与塑料薄膜电容器亦数值接近, 需特别注意特性选用.A. Class 1容量范围为1 pF-680 pF, 可视高频电路需要, 选择CH零温度补偿型 (例如RC谐振电路, 不需补偿温度系数), UJ负温度补偿型 (例如LC谐振电路,需补偿线圈正温度系数), SL 无控制温度补偿型 (例如高频补偿, 非谐振电路, 不需考虑温度影响).B. Class 2 Hi-K容量范围为100 pF-0.047 uF与Class 3 S/C容量范围为0.01 uF-0.33 uF, 两者特性接近. 一般后者外型较小, 成本低, 但耐压规格较低.C.需注意100 pF-680 pF范围内,Class 1与 Class 2电容器之Q值相差极大, 电路上不可误用.4.以塑料薄膜电容器为例, 各类不同材质特性,可配合不同之电路应用. 其共同特性为容量不受温度影响, 适合中低频电路使用.A. 聚丙烯 (代号PPN或PPS) 材质之损失角最低, 可适用于高电压脉波电路工作. PPS材质为 1KV以上使用, PPN材质为 1KV 以下使用.B. 金属化聚丙烯 (代号MPPN) 材质耐电压较高, 适用于DC高电压或AC电源电路工作.使用于AC电源电路者, 必须符合AC电源安规验证,一般称为X2电容.C.聚乙脂 (代号PS) 损失角低且容量较低, 高频特性良好, 可适用于中低频谐振电路工作.D.金属化聚乙烯 (代号MPE) 容量范围广及无电感特性,可适用于一般脉波电路工作.代号MEF者,亦为MPE类材质, 但具有Flame-retardant防火特性.E. 聚乙烯 (代号PE分为有电感特性PEI及无电感特性PEN两种) 其损失角较大, 但因成本较低,可适用于一般直流或低频电路工作.F. 所有金属化之塑料薄膜电容器, 均具有self-healing自行回复特性, 材质被高压击穿后, 只要移去高压, 即可自行回复原有功能.//**************************************************************//认清电容显卡选购完全手册之电容篇作者：火乌鸦转贴自：ZOL希望对那些还不了解电容的会员们有用电容爆裂事件的背后最近2年来电容爆裂、漏液、失效这样的事件在主板、显卡领域时有发生，不过正因为这样的事件，促进消费者对显卡上电容的认识度。
电容容量标注法与误差表示法
容量标注法与误差表示法1．容量标注法BC7281BEC电容器容量标注方法很多，下面介绍一些常用的容量标注方法。
(1)直标法直标法是指在电容器上直接标出容量值和容量单位。
电解电容器常采用直标法，图3-62所示左方电容器的容量为2200μF，耐压为63V，误差为±20%；右方电容器的容量为68nF，J表示误差为±5%。
(2)小数点标注法容量较大的无极性电容器常采用小数点标注法。
小数点标注法的容量单位是心。
图3-63中所示的两只实物电容器的容量分别是O.O1μF和0.033μF。
有的电容器用μ、n、p来表示小数点，同时指明容量单位，如图3-63中的pl、4n7、3郎分别表示容量O.lpF、4.7nF、3.3μF;如果用R表示小数点，单位则为μF，如R33表示容量是0.33μF。
(3)整数标注法容量较小的无极性电容器常采用整数标注法，单位为pF。
若整数末位是0，如标“330”则表示该电容器容量为330pF;若整数末位不是0，如标“103”，则表示容量为lOxl03pF。
图3-64中所示的几只电容器的容量分别是180pF、330pF和22 000pF。
如果整数末尾是9，不是表示109，而是表示10-1，如339袁示3.3pF。
(4)色码标注法色码标注法是指用不同颜色的色环、色带或色点表示容量大小的方法，色码标注法的单位为pF。
电容器的色码标注法与色环电阻器相同，第一、二色码分别表示第一、二位有效数，第三色码表示倍乘数，第四色码表示误差数。
在图3-65中所示左方的电容器往引脚方向，色码依次为“棕红橙”，表示容量为12xl03pF=12000pF=0.012μF，右方电容器只有两条色码“红橙”，较宽的色码要当成两条相同的色码，该电容器的容量为22xl03pF=22000pF=0.022μF。
2．误差表示法BC817-25电容器误差表示法主要有罗马数字表示法、字母表示法和直接表示法。
(1)罗马数字表示法罗马数字表示法是在电容器上标注罗马数字来表示误差的大小。
瓷片电容标识
瓷片电容标识
瓷片电容标识是指在瓷片电容器上标识出其相关参数和规格信
息的一种方式。
瓷片电容器是一种常见的电容器类型，具有高稳定性、低温漂、高精度等特点，在电子行业中得到了广泛应用。
瓷片电容标识通常包括以下信息：
1. 容量值：单位为法拉（F），标识电容器存储电荷的能力，通常用一个数字和一个字母来表示，如“100pF”表示100皮法拉。
2. 公差：表示电容器的容量值的允许误差范围，通常用一个百分比数值来表示，如“±5%”表示容量值在标称值的5%范围内。
3. 工作电压：表示电容器能够承受的最大电压，通常用一个数字和一个单位来表示，如“50V”表示电容器能够承受的最大电压为50伏特。
4. 极性：有些瓷片电容器是极性电容器，必须正确连接极性才能正常工作。
极性通常用标识符号或者正负号来表示。
5. 封装类型：表示电容器的封装形式。
常见的封装类型有贴片式、插入式等。
瓷片电容标识对于电子工程师和生产厂家来说非常重要，可以帮助他们正确选型和使用电容器，避免由于容量值、公差、极性等方面的错误导致电路故障和损坏。
- 1 -。
贴片电容的精度规格书
贴片电容的精度规格书容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3级：I级±5%，II级±10%，III级±20%。
在有些情况下，还有0级，误差为±20%。
精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。
一、电容的型号命名：1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2） 电容的标志方法：（1） 直标法：用字母和数字把型号、规格直接标在外壳上。
（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3） 色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰耐压 4V 6.3V 10V16V25V32V40V50V 63V（4） 进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号 字母 颜色 温度系数 允许偏差字母 颜色 温度系数 允许偏差1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -750V -10005 H 棕 -30、±606 J ±120 W -15007 K ±250 X -2200Y -33008 L 红 -80、±5009 M ±1000Z -470010 N ±2500SL +350~-100011 P 橙 -150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。
cctc电容规格
CCTC（Ceramic Chip Capacitor）电容是一种常见的电子元件，常用于电路中的电容器 。其规格通常包括以下几个方面：
1. 容值（Capacitance）：电容的容量大小，单位为法拉（F）。常见的CCTC电容容值范 围从几皮法拉（pF）到数微法拉（μF）不等。
2. 额定电压（Rated Voltage）：电容器所能承受的最大电压值，单位为伏特（V）。额 定电压应大于或等于电路中的工作电压，以确保电容器的正常使用。
cctc电容规格
3. 尺寸（Size）：CCTC电容的外形尺寸，通常以长度（L）、宽度（W）和高度（H）来 表示，单位为毫米（mm）。
4. 极间距离（Lead Spacing）：引线间的距离，即引线的间距。极间距离影响着电容器 的安装和焊接方式。
5. 允许偏差（Tolerance）：电容值的允许误差范围。例如，如果电容值为10μF，允许偏 差为±10%，则实际电容值可在9μF至11μF之间。
cctc电容规格
6. 工作温度范围（Operating Temperature Range）：电容器能够正常工作的温度范围 。常见的工作温度范围为-40°C至+85°C或-55°C至+125°C。
以上是一些常见的CCTC电容规格，具体的规格参数可能因不同的电容器型号和制造商而有 所变化。在选择CCTC电容时，需要根据具体的电路设计要求和应用场景来确定合适的规格。
电容精度等级
贴片电容的精度电容的型号命名：电容命名和电阻有些相似1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2）文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3）色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V（4）进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差序号字母颜色温度系数允许偏差1A金+10012R黄-220 2B灰+3013S绿-330 3C黑014T蓝-470 4G±3015U紫-750 5H棕-30±6016V-1000 6J±12017W-1500 7K±25018X-2200 8L红-80±50019Y-33009M ±10020Z-470010N ±25021SL+350~-100011P橙-15022YN-800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。
铁路电容标准范围
铁路电容的标准范围因不同的型号和规格而异，一般而言，电容器的额定电压、工作电压和直流电压应不低于规定值的85%。
首先，铁路电容器的类型和规格取决于铁路系统的具体需求，如列车的类型、轨道类型、信号系统等。
电容器的类型包括固定电容和补偿电容等，用于各种电气设备的调谐、滤波、移相等。
在选择合适的铁路电容时，应考虑以下标准范围：
1. 额定电压和工作电压：电容器的额定电压应不小于线路工作电压的60%，以保证电容器在工作时能够承受一定的电压波动。
而工作电压一般不应超过额定电压的85%，以防止电容器过热损坏。
2. 容量误差：铁路电容的容量误差应不超过其额定容量的±10%，一般要求在+5%~-5%范围内。
容量误差过大会影响电容器的工作性能，甚至导致故障。
3. 绝缘性能：电容器应具有较高的绝缘性能，以保证在较高电压下不会发生漏电现象。
此外，电容器之间的距离应适中，以保证在意外接触时不会发生短路。
4. 温度系数：铁路电容的温度系数应符合铁路系统的要求，以保证在不同温度下电容器的性能稳定。
在实际应用中，铁路电容器的安装和使用也需要遵循一定的规范和标准。
例如，电容器应安装在干燥、通风良好的环境中，避免阳光直接照射和潮湿环境。
同时，电容器应按照规定的数量和位置进行安装，以保证整个铁路系统的正常运行。
总的来说，铁路电容的标准范围是一个综合性的问题，需要考虑电容器的额定电压、工作电压、容量误差、绝缘性能、温度系数等多个因素。
在实际应用中，还需要根据铁路系统的具体需求和环境条件来选择合适的铁路电容器，并确保其正确安装和使用。
电容器的主要电气参数讲解
电容器的主要电气参数有哪些？字体: 小中大| 上一篇| 下一篇发布: 06-07 15:47 作者: 本站整理来源: 互联网查看: 34次电容器主要电气规格:1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF, 测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF, 测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF, 测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即+/-20%, 塑料薄膜电容器为J即+/-5%或K即+/-10%, 或M即+/-20%三种, 陶瓷电容器T/C type为C即+/-0.25pF (10pF以下时), 或D即+/-0.5pF (10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M或Z即+80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定, 为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下. 陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/C type其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数)4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值, 一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为+/-60ppm, UJ即为-750+/-120ppm, SL即为+350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代号为B (5P)即为+/-10%, E (5U)即为+20/-55%, F (5V)即为+30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格, 一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下(取其较大数值). 特定低漏电流量使用(Low leakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压, 需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为-25℃至+85℃, 特定高温用或低漏电流量用者为-40℃至+105℃. 塑料薄膜电容器为-40℃至+85℃. 陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为-25℃至+85℃.度知道：如何选择电容字体: 小中大| 上一篇| 下一篇发布: 03-14 09:01 作者: 本站整理来源: 互联网查看: 1047次如何选择电容悬赏分：10-解决时间：2006-5-16 08:56在构建一个有相位差的电路中，根据电工原理知道，电流流过电容C后产生90度的相位滞后，而电阻不会。
电容器国家标准
标准电容器Standard capacitors1 适用范围本标准适用于交流频率从20Hz～1MHz，容量标称值从10-4～1012pF的单值标准电容器(以下简称电容器)。
本标准不适用于内附在仪器中、测量电桥和装置中的电容器。
2 产品品种和分类2.1 凡符合本标准要求的电容器应制成单值(固定容量)型式。
2.2 电容器的准确度等级如表1所示。
注：电容器的等级指数可用a;以百分数表示；或用b,以百万分之几(ppm)表示；或用c,以科学标记法表示。
2.3 电容器的容量标称值(以pF计)应符合以下数列之一：1×10n;2×10n;3×10n;4×10n;5×10n;9×10n;10×10n其中n为：-4,-3,-2,-1,0,1,2,3,4,5,6,7,8,9,10,11.2.4 施加于电容器上的最大交流电压(有效值以V计)应符合以下数列之一：1×10n，2×10n，3×10n，5×10n，7×10n其中n为：2，1，0，-1,-2,-3.3 技术要求3.1 电容器基本误差极限电容器应按容量标称值的百分数表示其允许基本误差极限，并以δ表示：式中：K--电容器以百分数表示的准确度等级指数。
3.2 确定基本误差时的条件3.2.1 各有关影响量的参考条件及允差如表2所示。
表2 影响量的参考条件及允差3.2.2 对于准确度等级为0.005，0.01，0.02，0.05，0，1，0.2的电容器，测试前应在参考条件下至少放置24h，对于其他准确度等级的电容器，测试前应至少在参考条件下放置8h。
3.3 确定变差时的条件3.3.1 电容器应有参考工作频率或参考工作频率范围。
允许工作频率应在50kHz之内，或推荐的工作频率范围为1MHz之内。
频率值(范围)应在具体型号电容器的技术条件中规定。
3.3.2 电容器应在周围环境温度为5～40℃，空气相对湿度为40%～80%，大气压力为98.3～104.3kPa条件下正常工作。
