中海达rtk使用说明
中海达rtk使用说明

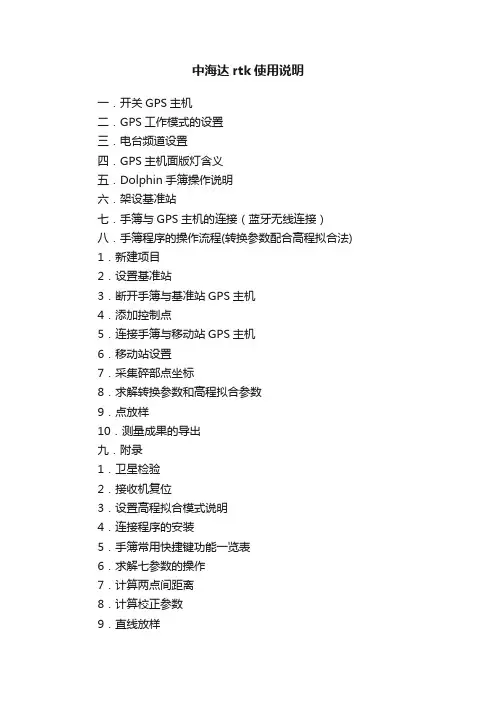

中海达rtk使用说明一．开关GPS主机二．GPS工作模式的设置三．电台频道设置四．GPS主机面版灯含义五．Dolphin手簿操作说明六．架设基准站七．手簿与GPS主机的连接（蓝牙无线连接）八．手簿程序的操作流程(转换参数配合高程拟合法) 1．新建项目2．设置基准站3．断开手簿与基准站GPS主机4．添加控制点5．连接手簿与移动站GPS主机6．移动站设置7．采集碎部点坐标8．求解转换参数和高程拟合参数9．点放样10．测量成果的导出九．附录1．卫星检验2．接收机复位3．设置高程拟合模式说明4．连接程序的安装5．手簿常用快捷键功能一览表6．求解七参数的操作7．计算两点间距离8．计算校正参数9．直线放样10．HD-POWER操作程序的升级一、开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二、控制面板按键图解主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
按键和指示灯的功能和含义分别是：V8 CORS RTK 系统面板控制和指示说明图2 主机控制面板按键图工作方式: ●亮○灭方式卫星灯（单绿灯）信号灯（双灯之绿灯）基准站● ○移动站○ ●静态● ●类型卫星灯（单绿灯）信号灯（双灯之绿灯）内置UHF ● ○内置GSM ○ ●外挂● ●电台频道:频道电源灯(单红灯) 卫星灯（单绿灯）信号灯（双灯之绿灯）数据灯（双灯之红灯）0 ○ ○ ○ ○1 ● ○ ○ ○2 ○ ● ○ ○3 ● ● ○ ○4 ○ ○ ● ○5 ● ○● ○6 ○ ● ● ○7 ● ● ● ○8 ○ ○ ○ ●9 ● ○ ○ ●A ○ ● ○ ●B ● ● ○ ●C ○ ○ ● ●D ● ○ ● ●E ○ ● ● ●F ● ● ● ●控制面板操作说明：一、功能键操作说明:1、双击F (间隔>0.2S，小于1S)，进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
中海达gps(RTK)操作步骤
中海达GPS及RTK操作步骤一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK操作说明知识讲解
中海达R T K操作说明一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。
控制面板功能键操作说明：1、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。
2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。
3、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可选。
4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。
指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、 GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。
特性：主机一旦设置好后，以后开机则默认为上次设置。
中海达RTK操作步骤
中海达R T K操作步骤(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--步骤一：室外架设基准站步骤二设置项目：1，项目——新建——输入项目名称-对勾确认2，项目信息——坐标系统在椭球选线卡选择适合当地的椭球（国家80），投影选线卡输入中央子午线（天津是117：00：00：00000E）椭球转换，平面转换，高程拟合均选择无，点击保存，点击右上角X退出。
步骤三：设置基准站1，GPS——接收机信息——接收机信息——连接GPS——选择仪器号进行连接2，菜单——基准站设置——等待卫星锁定，输入天线高——点击平滑进行平滑采集10次，对勾——数据链（内置电台，频道，功率）——其他——差分模式（RTK)——差分电文——（CMR)——点击确定——等待弹出设置成功后，观察基准站差分灯是否一秒闪烁一次。
3，菜单——断开GPS步骤四：设置移动站1，菜单——移动站设置——数据链（内置电台，频道和基准站一样）——其他——差分电文格式（CMR）——确定2，菜单——天线设置，弹出界面输入天线高——应用进入测量——固定解——测量步骤五：求解转换参数（四参数+高程拟合）1，到达欲求解参数的点位后，将队中杆立好，采用平滑采集，回车保存，其他点同样。
2，将控制点坐标添加到控制点库。
在测量界面，菜单——控制点点库点击+号，输入点名，x，y，h。
——对勾保存，同样添加其他控制点点库3，参数——坐标系统——参数计算——添加——源点右边的——记录点库中选择控制点B1——目标右边的——控制点点库中选择控制点B1对应的点——保存。
同样方法适用于其他。
至少两个坐标点。
4，点击结算。
观察比例缩放因子K是否接近于1（至少或者）——运用——核对参数无误后点击对勾保存，保存坐标系统，并更新坐标点库。
中海达Hi-RTK操作说明
中海达RTK操作流程基准站模式：GSM基站；移动站模式：GSM移动台基准站任意架设在条件良好的地方。
打开手簿,打开桌面软件HI-RTK一建立项目1点击项目。
2点击新建起一个项目名字完成后点对勾(即回车)。
3点击左上角项目信息,选择坐标系统，源椭球选择WGS84，当地椭球选择实地坐标系，是北京54选北京54，是国家80选国家80，如果未知坐标系或者是自定义坐标系，选择WGS84。
4点击投影，自定义高斯投影，中央子午线改成当地中央子午线经度（赤城为117度）。
5点击椭球转换选择无，平面转换选择无，平面网格不启用，高程拟合选择无。
6点击保存，点击右上角X号关闭。
二设置基准站1，点击GPS，点击左上角接收机信息，连接GPS，点击连接。
2，点击搜索，搜到仪器后点击停止，选择基准站的号码（号码在基准站下面写着，一般为奇数），点击连接3，点击左上角项目信息，选择基准站设置4，点名可以修改为方便记忆的点名，天线高量一下斜高，输入进去，然后点击平滑，等待主机主动采集10次坐标，然后点击右上角的对勾！5，点击数据链（如果用电台的话，选择外部数据链；如果用网络的话选择内置网络）6，点击其他差分电文为RTK 电文格式为RTCM(3.0)，高度截至角为107，点击确定，一定不要忘记这一步！然后点击左上角项目信息，断开GPS三设置移动站1，点击GPS2，点击左上角接收机信息，点击连接GPS, 选择移动站的号码，点击连接3，点击接收机信息，点击移动站设置，数据链应该为内置电台，电台频道选择和电台相同的频道（如果用网络模式，那么网络参数输入和基站相同的参数）4，点击其他，差分电文格式为RTCM(3.0)，高度截至角为105，点击左上角，点击天线设置，弹出的窗口在天线高处修改天线高为2.067，选择斜高，点击应用6，点击确定，点击右上角关闭。
四求参数1，点击测量2，看下上面碎部测量右边的解状态是不是固定解，如果不是，等待固定解3，把移动台拿到已知点上，气泡对中，点击工具栏按钮采集坐标4，在弹出的窗口处，修改点名（假设为A），点击右上角对勾保存5，去下一个已知点，气泡对中，点击工具栏右边第二个平滑按钮采集坐标6，在弹出的窗口处，修改点名（假设为B），点击右上角对勾保存7，点击右上角关闭8，点击参数，点击左上角坐标系统，点击参数计算，点击添加，点击源点右边的，从点名中调出刚才采集的第一个碎部点A，点击右上角对勾，在目标处输入A点的已知坐标，点击保存！再点击添加，点击源点右边的，从点名中调出刚才采集的第二个碎部点B，点击右上角对勾，在目标处输入B点的已知坐标，点击保存9，点击解算，看下缩放是不是十分接近于1的数字，如果不是，则是坐标输入错误。
中海达RTK简易操作流程
中海达RTK简易操作流程简易操作流程1、架设基准站、设置好GPS主机工作模式、开机。
2、翻开手簿软件、新建工程、设置坐标系统参数、连接基准站、设置好基准站参数，使基准站发射信号。
3、连接移动站，设置移动站，使得移动站接收到基准站的数据，并到达固定解。
4、移动站到点上测量出窄带固定解状态下的点原始坐标。
5、根据点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。
6、翻开坐标转换参数，那么RTK测出的原始坐标会自动转换成当地坐标。
7、到另外你至少一个点检查所得到的当地坐标是否正确。
8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。
9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。
10、将数据经过手薄传输到电脑中，进行后续成图操作。
其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。
由于大局部情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
一般情况下，可以根据条件的不同而使用不同的坐标转换方法，主要转换方法有：平面四参数转换+高程拟合、三参数转换、七参数转换、一步法转换、点校验，而碎部测量、点放样、线放样在不同参数模式下操作方法大概相同。
下面就RTK在使用不同的转换方法时的作业步骤做详细说明。
一：平面四参数转换+高程拟合法〔工程用户通用方法〕 1、架设基准站基准站可架设在点或未知点上〔注：如果需要使用求解好的转换参数，那么基准站位置最好和上次位置要一致，翻开上次新建好的工程，在设置基准站，只需要修改基准站的天线高，确定基准站发射差分信号，那么移动站可直接进行工作，不用重新求解转换参数〕基准站架设点必须满足以下要求：a、高度角在15度以上开阔，无大型遮挡物；b、无电磁波干扰〔200米内没有微波站、雷达站、手机信号站等，50米内无高压线〕；c、在用电台作业时，位置比拟高，基准站到移动站之间最好无大型遮挡物，否那么差分传播距离迅速缩短；d、至少两个坐标点〔点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校点的正确性〕；e、不管基站架设在未知点上还是点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评，下面以GIS+手簿HI-RTK2.5道路版本为例，简要说明其操作流程。
一、软件界面HI-RTK为九宫格菜单，每个菜单都对应一个大功能，界面简洁直观，容易上手，如图1图1其中1、2、3、5项为重点使用项目，基本涵盖了碎部测量和各种放样功能，2.5版本增加了向导功能，该功能可以引导新手从新建项目开始到测量进行设置，由于其他版本并没有此项功能，因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程。
二、使用流程1、新建项目点击“项目”图标，进入项目设置界面，如图2图2点击“新建”图标，进入输入界面，如图3图32.5版本默认了将当天日期作为新建项目名称，如果不想用，也可以自己输入要用的名称，界面上的“向上箭头”为大小写切换，“123”为数字字母切换，输入完毕后点击“√”，新建项目成功，点击“×”，返回九宫格菜单。
如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面，界面显示为坐标系统名称，以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置，如图5图5首先设置椭球，源椭球为默认的“WGS84”，当地椭球则要视工程情况来定，我国一般使用的椭球有两种，一为“北京54”，一为“国家80”工程要求用哪个就选哪个，点击框后面的下拉小箭头选择。
再设置投影，方法为：点击屏幕上“投影”，界面显示了“投影方法”以及一些投影参数，如图6图6工程一般常用高斯投影，高斯投影又分六度带、三度带、一点五度带等，选什么要视工程情况而定，工程需要三度带就选三度带，需要注意的是如果工程需要一点五度带则要选择“高斯自定义”，选择方法也是点击显示框右边的下拉小箭头选择，选择好投影方法后，我们要修改的是“中央子午线”，修改方法是双击中央子午线的值，再点击右上角“×”旁边的虚拟键盘按钮，调出小键盘修改，注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7注*高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后，将椭球转换、平面转换、高程拟合全设为无，如图10、11、12图10图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择，选择完后，点击界面“保存”按钮，再点击弹出窗口的“OK”，点击界面右上角“×”退出参数设置，回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接，并在连接后对RTK主机进行设置，操作流程如下:点击九宫格界面“2.GPS”图标，进入接收机信息界面，图13图13HI-RTK2.5版本连接GPS有两种操作，一为点击屏幕左上角“接收机信息”的按钮，在下拉菜单里选择“连接GPS”，二为直接点击屏幕右下的“连接GPS”按钮，现在在使用的版本中，只有2.5版本有方法二，其余版本右下没有“连接GPS”按钮，操作后，即进入连接参数设置界面，如图14图14图14界面所显示的参数，即为连接GPS的默认参数，检查好参数没有问题了之后，点击屏幕右下角的“连接”按钮，进入蓝牙搜索界面，点击界面“搜索”按钮，直到屏幕上出现将要连接的RTK基站（已经架好并已开机）的机身码后，点击“停止”，再点选好要连的机身号，让蓝色选择条选到要连的机身号上，再点击“连接”，如图15图15连接上仪器后，画面跳回“接收机信息”界面，此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号，此时，点击左上角“接收机信息”按钮，在下拉菜单里点选“设置基准站”，进入设置基准站界面，如图16图16我们看到，在界面左下角有“位置、数据链、其他”三个按钮，我们必须一样一样做出设置，首先设置“位置”，在“位置”界面，我们点击“平滑”按钮，画面跳入采集界面，如图17图17当屏幕右下角文字变成“开始”时，点击屏幕右上角的“√”按钮，此时画面跳回图16，从上到下依次为点名、天线、B、L、H，点名默认Base，我们也可修改成自己想要的，一般不必修改，天线默认0.0990（斜高），可不用修改，BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标，此时我们点击画面上的“数据链”按钮，进入数据链设置界面，如图18图18在图18的界面上，数据链的内容框右边也有一个下拉箭头，点击它就可以选择数据链的模式，有三种模式可选一为内置电台，二为内置网络，三为外部数据链，我们一般使用内置网络或是外部数据链，下面以使用外部数据链为例：点击数据链内容框边的下拉箭头，选择外部数据链。
中海达操作规程(hi-rtk手簿软件说明书)
椭球
投影
“坐标系”： 选择国家，输入坐标系统名称，格式为“国家--
xxxx”，源椭球一般为WGS84，目标椭球和已知点一致，如果目标坐标为自定义坐标系，则可以 不更改此项选择，设置为默认值：“北京-54”。 “投影”： 选择投影方法，输入投影参数。（中国用户投影方法，一般选择“高斯自
定义”，输入“中央子午线经度”，通常需要更改的只有中央子午线经度，
4
Hi-RTK手簿软件说明书（GIS+手簿）
移动站其它选项
差分电文格式： RTCM(3.0)
GPS截止角：表示GPS接收卫星的截止角，可在5至20度之间调节；
天线高：
点击天线高按钮可设置基准站的天线类型、天线高（注：一般情况下
所量天线高为斜高，强制对中时可能用到垂直高，千万别忘记输入）；
发送GGA：
中央子午线经度是指测区已知点的中央子午线；若自定义坐标系，则输 入该测区的平均经度，经度误差一般要求小于30分。地方经度可用GPS 实时测出，手簿通过蓝牙先连上GPS，在【GPS】→【位置信息】中获得）。
“椭球转换”：不输。
“平面转换”：不输。
“高程拟合”：不输。
2
Hi-RTK手簿软件说明书（GIS+手簿）
插入点：添加控制点的坐标，高程到当前点所在行的前一行 编辑点：编辑控制点的点名、坐标、里程。
2
Hi-RTK手簿软件说明书（GIS+手簿）
删除点：可删除选中控制点坐标数据。 条件查询点：可根据已知条件过滤控制点库，让点库显示符合条件 的点。 新建点库：点库后缀（*.ctl） 打开点库：控制点库可以直接用记事本打开，也可从电脑导入（*.c sv）格式. 点库导出： 导出格式包括AUTOCAD(*.dxf)、Excel(*.csv),导出的具体格式请参照附录格 式说明。
中海达RTK操作详解
中海达RTK操作详解1.项目建立与坐标系统选择FN切换输入法（字母、数字、拼音）项目设置——新项目——打开使用最后项目坐标系统参数参数dam读取，扫一扫读取，自定义坐标系统七参数在基准面下面，四参数在平面转换坐标有带号的要加带号中央子午线连上仪器可以自动获取四参数角度输不了负值加上360度2.外挂电台（内置电台）连接基准站箱子，移动站箱子，两脚架，基座，电瓶，天线包，对中杆基站选取位置空旷无干扰电台信号灯TXRX（红色一秒一闪正常发送差分）ON/OFF电源灯（蓝色和红色常亮表示波特率9600，红色表示波特率19200，其中红色闪动表示电瓶欠压）最左边功率灯不亮时功率最大内置电台延长杆，基站用鞭状天线3.设备连接与基准站移动站的设置iRTK2的NFC闪联H32静态模式蓝牙连不上（手动调成移动站或者基准站模式即可）电源键按两下液晶屏与信号灯的切换基站任意架站平滑，基站架控制点对中整平量仪器高输入天线高和基站坐标基站用外部数据链，移动站用内置电台，差分电文格式RTCM3.2 内置电台频道波特率内置网络，运营商默认，选择中海达服务器，自动确定ip和端口分组号是7位，前4位是当地区号，后3位是001-225；小组号001-225，不要选用特殊数字增加多样性手簿差分（把卡装手簿里面打开数据连接，其他设置和内置网络一样）4.参数求解与点校验碎步采集控制点一般用平滑参数计算使用最多的是四参数加高程拟合，七参数适用大区域（一般甲方提供）四参数角度接近于360度或者0度，尺度接近于1。
查看残差有无很大的差值，检查坐标输入正确与否优先选择测量多个控制点，再剔除掉RMS比较大的项目设置-点检验开关-点校验信息源点平滑采集，已知点输入，计算，应用打勾，确定5.碎步测量与点放样、线放样无解单点广域伪距浮动固定星图分布质量，查看离基站距离单点采集，平滑采集，自动采集项目设置-外部数据管理-添加底图DXF原始数据对点进行编辑和删除新建原始数据库点放样-配置-放样-放样提示-南北向向右的箭头选择放样点大地坐标-左滑经纬度-右滑放样提示线放样右边的隐藏上拉最上面的图标放样线库添加直线线放样-配置-放样提示-前后向放样提示向前（向后）离起点距离，向左（向右）为零时在当前线上6.数据交换默认路径手簿内存-ZHD-OUT格式自定义-选择点名NEZ角度默认弧度，自定义格式设置-左上角设置-角度格式DDMMSS 导入一般用txt格式csv格式（如果用excel另存为txt或csv）选择导入的字段，格式不对应导入不成功文件传输（手簿发导出后的文件到邮箱）数据线连接打开USB存储,2G的手簿自带内存，4G为内存卡内存。
中海达RTK基本操作步骤中海达技术分享
中海达RTK基本操作步骤中海达技术分享第一步新建项目按APP启动软件→项目→项目信息→项目名→输入0101(当天日子)→确定→进坐标系统→投影→中央子午线→输入99\102\105→保存→确定→返回第二步使用外挂电台设置2.1设置基准站发射信号设备→设备连接→厂商选择中海达→方式选择蓝牙→连接→搜索设备→选择基准站编号11701235→配对或输入配对码1234→确定→已连接上11701235→返回进基准站→接收机→选择HLH→地面点→折线图标平滑采集坐标→采集10次→反复点开始重新采集→NEZ误差σ小于0.05米→确定→数据链→数据链选择外部数据链→省电模式→打开→其他→电文格式→选择RTCM3.2→设置提示“基准站设置成功，是否断开当前连接，转去连接移动站？”电台TX灯在闪，点是，电台TX灯不闪，点否，重新设置基准站发射信号！2.2设置移动站接收信号设备连接→厂商选择中海达→方式选择蓝牙→连接→搜索设备→选择移动站编号11703526→配对或输入配对码1234→确定→已连接上11703526→返回进移动站→数据链→内置电台→频道→17（和电台显示一样）→波特率9600→其他电文格式RTCM3.2→设置如果信号灯不闪→检查频道和波特率→再点一次设置接收到信号→进碎步测量→稍等一会→显示固定第三步测两个控制点参数计算3.1 选择测区较远两个点GPS1和GPS6测量→碎步测量→移动站立在GPS1上，气泡水平居中→平滑采集→采集10次→确定→输入点名→仪器高→保存→采集下一个点测量→碎步测量→移动站立在GPS6上，气泡水平居中→平滑采集→采集10次→确定→输入点名→仪器高→保存3.2把控制点添加到控制点库项目→坐标数据→控制点→添加→依次添加保存GPS1\GPS6控制点3.3计算参数项目→参数计算→添加→源点→进点库→从坐标点选择GPS1→目标点→从控制点库选择GPS1添加→源点→进点库→从坐标点选择GPS6→目标点→从控制点库选择GPS6计算→查看尺度K是否接近1（1.000或0.999）?尺度K接近1，点运用不接近1，点否，检查控制点是否输错，重新计算？3.4 检核控制点精度测GPS1(N,E,Z)，和已知坐标(N,E,Z)对比，误差能否满足要求？第四步一个点进行点校验(对点)选择测区任意控制点，把移动站立在控制点上气泡水平居中！项目→项目设置→点校验信息→源点→点击平滑采集图标→平滑采集10次→确定→已知点→输入控制点已知坐标→计算→确定再次测量点校验控制点，查看误差大不？误差满足要求，既可以！。
中海达RTK操作说明书
中海达RTK操作说明书一、引言二、设备组成中海达 RTK 系统通常由以下部分组成：1、基准站：负责发射差分信号，提高移动站的定位精度。
2、移动站：接收卫星信号和基准站差分信号，进行实时定位测量。
3、手簿：用于设置参数、采集数据和处理测量成果。
三、准备工作1、检查设备完整性，确保基准站、移动站和手簿等部件齐全且无损坏。
2、给设备充电，确保电量充足。
3、安装 SIM 卡（如果需要通过网络传输数据），并确保开通了相关的数据服务。
四、基准站设置1、选择合适的基准站架设位置，应视野开阔，无遮挡物，远离大功率无线电发射源和强电磁干扰源。
2、安装基准站接收机，将三脚架调平，确保接收机安装稳固。
3、连接基准站天线，并将天线尽量垂直放置。
4、打开基准站接收机电源，在手簿中进行基准站设置。
包括设置工作模式（如静态、动态等）、选择坐标系、输入基准站坐标等参数。
五、移动站设置1、安装移动站接收机和天线，确保连接牢固。
2、打开移动站接收机电源，在手簿中进行移动站设置。
与基准站设置类似，需要选择工作模式、坐标系等参数，并设置接收基准站差分信号的频率和通道。
六、手簿操作1、打开手簿上的测量软件，新建或选择已有项目。
2、进行蓝牙连接，将手簿与移动站接收机建立通信。
3、在软件中设置测量参数，如精度要求、采集间隔等。
4、可以进行点测量、线测量、面测量等操作。
点击测量按钮后，手簿会显示实时的测量坐标和精度信息。
七、数据采集1、在测量现场，根据测量任务的要求，选择合适的测量点进行采集。
2、确保移动站接收机能够稳定接收卫星信号和基准站差分信号，以获得高精度的测量结果。
3、采集的数据会自动存储在手簿中，可以随时查看和编辑。
八、数据处理1、将采集的数据导入到电脑中的专业处理软件中。
2、进行数据预处理，包括剔除异常数据、平滑处理等。
3、根据需要进行坐标转换、高程拟合等操作，以得到符合要求的测量成果。
九、注意事项1、在使用中海达 RTK 之前，务必熟悉相关的操作手册和安全注意事项。
中海达 iRTK5 智能 RTK 系统 使用说明书
iRTK5智能RTK系统使用说明书III 手册修订情况文件编号：YFZ-2017-3888修订日期修订次数说明2018年3月1iRTK5智能RTK系统使用说明书V1.0 2019年3月1iRTK5智能RTK系统使用说明书V1.1III前言说明书简介欢迎使用海星达iRTK5智能RTK 使用说明书。
海星达iRTK5作为新型GNSS 接收机，本说明书对如何安装、设置和使用该产品进行描述。
本说明书适用于海星达iRTK5，说明书中示例的图片、图标等与实物有差异，请以产品实物为准。
经验要求为了您能更好的使用海星达iRTK5，建议您使用前仔细阅读本说明书。
如果您对海星达iRTK5尚不了解，请查阅中海达的官方网站：安全技术提示注意：注意提示的内容一般是操作特殊的地方，需要引起您的特殊注意，请认真阅读。
责任免除使用本产品之前，请您务必仔细阅读本产品使用说明书，以便您能更好地使用本产品。
广州市中海达测绘仪器有限公司对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失不承担责任。
中海达致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，使用说明书中的图片仅供参考，若有与产品实物不符之处，以产品实物为准。
技术与服务如果您有任何技术问题，可以电话联系各分支机构技术中心、总部技术部，我们会及时的解答您的问题。
相关信息您可以通过以下途径找到该说明书：1、购买海星达iRTK5产品后，配赠光盘里有《iRTK5智能RTK系统使用说明书》，指导您操作仪器；2、登陆中海达官方网站，在“产品”→“RTK产品”→“海星达iRTK5”→“相关下载”里即可下载该电子版说明书。
您的建议如果您对海星达iRTK5产品有什么建议和意见，请联系我们，或者IV拨打全国热线：400-678-6690。
中海达RTK简易操作流程
中海达RTK简易操作流程1.准备工作首先，需要将中海达RTK系统组装好。
将基站和移动站的天线安装在稳固的支架上，确保天线的视线不被遮挡。
然后，将基站和移动站的控制器和电源连接好，确保工作电压正常。
最后，打开RTK系统的软件，等待系统启动。
2.设置基站首先，将基站放置在已知位置。
然后，打开RTK软件的基站设置界面，输入基站的坐标信息和基站号。
如果有基站间的通信，还需要设置通信方式和通信频率。
然后，点击“设置”按钮保存设置。
3.设置移动站将移动站放置在需要定位的位置。
打开RTK软件的移动站设置界面，输入移动站的机型和移动站号。
然后，点击“设置”按钮保存设置。
4.进行测量在RTK软件中，选择“测量”功能。
系统会自动对基站和移动站进行通信，开始进行定位。
在定位过程中，系统会不断进行数据的传输和计算，并实时显示当前的位置信息。
可以通过观察显示屏上的数据，来判断当前的定位精度。
5.数据处理和导出测量完成后，可以对数据进行处理和导出。
在RTK软件中，选择“数据处理”功能。
系统会自动对测量数据进行整理和计算，并生成结果报告。
可以将结果报告导出为Excel或PDF格式，方便后续的数据分析和使用。
6.系统维护使用中海达RTK系统一段时间后，需要进行系统的维护和检修工作。
定期检查基站和移动站的天线和电源是否正常，如果有损坏或故障，及时更换或修理。
同时，也需要定期更新RTK软件的版本，以确保系统的性能和稳定性。
最新中海达RTK操作说明
一开关GPS主机11、按电源键1秒，开机22、按电源键3秒，关机3二控制面板按键4主机控制面板有按键两个：F键（功能键）和电源键，5指示灯３个，分别为电源、卫星、状态。
6控制面板功能键操作说明：71、双击 F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移8动站”、“静态”三种工作模式选择。
92、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三10种数据链模式选择。
113、按一次 F键, 进入“UHF电台频道”设置。
有0～9、A～F共16个频道可12选。
134、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电14源灯指示电池电量。
15指示灯操作说明:161、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢17闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪 1～4 18下指示电量192、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定203、状态灯（红绿双色灯）:21绿灯：（信号灯）22内置UHF移动站时指示电台信号强度23外挂UHF基准站时常灭24内置GSM时指示登陆（慢闪），连接上（常亮）25静态时发生错误（快闪）26其他状态常灭27红灯:（数据灯）28数据链收发数据指示（移动站只提示接收，基站只提示发射）29静态采集指示30三、开关机指示说明：31开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方32式的语音提示33关机长按电源键3S所有指示灯灭关机音乐34一、 GPS工作模式的设置35目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、36移动站、静态或GPRS设置。
作静态使用，则所有主机均设为静态方式。
作RTK 37使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内38置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移39动站设为内置GPRS移动站方式。
中海达HI-RTK操作说明(1+1)
HI-RTK简易操作流程一．通用基本操作打开软件HI-RTK软件[项目]打开或者新建项目。
若选择新建项目，输入项目名称，[项目信息]—[坐标系统]在文件后面可以输入这个坐标系统的名称，“中国-”不动，后面可以输入坐标系统的名称。
1．椭球选项中，源椭球选择WGS-84，当地椭球选择要用的椭球，例如北京54或者国家80，有些地方坐标的系统的参考椭球也是北京54或者国家80，这个要注意！2．投影投影方式选择需要的投影方式，六度带计算中央子午线为6n-3，计算三度带中央子午线为3n，其中n为带号。
如果是自定义投影可以根据所在地输入。
在国内一般使用这几种投影方式，其它投影不常用。
3．椭球转换、平面转换、高程拟合如果第一次架设基准站，没有转换参数的情况下，椭球转换、平面转换、高程拟合都选择无。
说明：椭球转换也就是七参数转换，有布尔莎模型、莫洛登斯基三参数、一步法。
布尔莎模型、莫洛登斯基三参数模型是从WGS84到国家坐标系统之间的转换；一步法模型是从WGS84坐标系统转换到地方坐标系统。
以上设置好之后，点保存，把坐标系统中的所有参数保存下来，最后退出。
点[GPS]选项，弹出下面图形。
[接收机信息]—连接GPS ，在手簿后面选择您手簿的型号，如果使用是GIS+手簿，使用蓝牙连接，端口选择5，波特率选择19200，在GPS类型中选择您的GPS类型。
如果连接方式是用线缆，在连接后面选择串口，端口选择4，其他都一样。
最后点连接。
二．基准站架设架设的未知点上[接收机信息]—[基准站设置]在位置选项卡中。
在点名后输入基准点点名，（如果点库有了这个点，可以调用。
）在天线后面输入基准站的天线高，一般是斜高。
等卫星锁定后，点平滑，仪器采集当前点坐标做为发射坐标。
在数据链选项卡中，数据链如果是外挂电台选择外部数据链；如果内置电台发射，数据链选择内置电台，电台频道设置一个作为发射如果用的是手机卡作业，数据链选择内置网络，使用中海达网络设置如下图所示，IP和端口号都固定，分组号前四位是区号，后面三位不超过255，小组号数值设置不超过255。
中海达RTK简易操作流程
中海达Hi-RTK简易操作流程中海达RTK系列产品以其简单易懂、人性化的操作赢得客户好评,下面以GIS+手簿道路版本为例,简要说明其操作流程;一、软件界面HI-RTK为九宫格菜单,每个菜单都对应一个大功能,界面简洁直观,容易上手,如图1图1其中1、2、3、5项为重点使用项目,基本涵盖了碎部测量和各种放样功能,版本增加了向导功能,该功能可以引导新手从新建项目开始到测量进行设置,由于其他版本并没有此项功能,因此本文重点说明如何用1、2、3、5项菜单完成一次测量工作的流程;二、使用流程1、新建项目点击“项目”图标,进入项目设置界面,如图2图2点击“新建”图标,进入输入界面,如图3图3版本默认了将当天日期作为新建项目名称,如果不想用,也可以自己输入要用的名称,界面上的“向上箭头”为大小写切换,“123”为数字字母切换,输入完毕后点击“√”,新建项目成功,点击“×”,返回九宫格菜单;如图4图42、设置参数点击九宫格菜单第三项“3.参数”进入参数设置界面,界面显示为坐标系统名称,以及“椭球、投影、椭球转换、平面转换、高程拟合、平面格网、选项”七项参数的设置,如图5图5首先设置椭球,源椭球为默认的“WGS84”,当地椭球则要视工程情况来定,我国一般使用的椭球有两种,一为“北京54”,一为“国家80”工程要求用哪个就选哪个,点击框后面的下拉小箭头选择;再设置投影,方法为：点击屏幕上“投影”,界面显示了“投影方法”以及一些投影参数,如图6图6工程一般常用高斯投影,高斯投影又分六度带、三度带、一点五度带等,选什么要视工程情况而定,工程需要三度带就选三度带,需要注意的是如果工程需要一点五度带则要选择“高斯自定义”,选择方法也是点击显示框右边的下拉小箭头选择,选择好投影方法后,我们要修改的是“中央子午线”,修改方法是双击中央子午线的值,再点击右上角“×”旁边的虚拟键盘按钮,调出小键盘修改,注意修改后格式一定要和以前一样为×××：××：××.×××××E如图7图7温州三度带,中央子午线经度L=120度此图为有七参数的情况下,坐标系统之间的转换坐标系转换问题对于坐标系的转换,给很多GPS的使用者造成一些迷惑,尤其是对于刚刚接触的人,搞不明白到底是怎么一回事;我对坐标系的转换问题,也是一知半解,对于没学过测量专业的人来说,各种参数的搞来搞去实在让人迷糊;在我有限的理解范围内,我想在这里简单介绍一下,主要是抛砖引玉,希望能引出更多的高手来指点迷津;我们常见的坐标转换问题,多数为WGS84转换成北京54或西安80坐标系;其中WGS84坐标系属于大地坐标,就是我们常说的经纬度坐标,而北京54或者西安80属于平面直角坐标;对于什么是大地坐标,什么是平面直角坐标,以及他们如何建立,我们可以另外讨论;这里不多罗嗦;那么,为什么要做这样的坐标转换呢因为GPS卫星星历是以WGS84坐标系为根据而建立的,我国目前应用的地形图却属于1954年北京坐标系或1980年国家大地坐标系；因为不同坐标系之间存在着平移和旋转关系WGS84坐标系与我国应用的坐标系之间的误差约为80,所以在我国应用GPS进行绝对定位必须进行坐标转换,转换后的绝对定位精度可由80提高到5-10米;简单的来说,就一句话,减小误差,提高精度;下面要说到的,才是我们要讨论的根本问题：如何在WGS84坐标系和北京54坐标系之间进行转换;说到坐标系转换,还要罗嗦两句,就是上面提到过的椭球模型;我们都知道,地球是一个近似的椭球体;因此为了研究方便,科学家们根据各自的理论建立了不同的椭球模型来模拟地球的形状;而且我们刚才讨论了半天的各种坐标系也是建立在这些椭球基准之上的;比如北京54坐标系采用的就是克拉索夫斯基椭球模型;而对应于 WGS84坐标系有一个WGS84椭球,其常数采用 IUGG第17届大会大地测量常数的推荐值;WGS84椭球两个最常用的几何常数：长半轴：6378137±2m；扁率：1：之所以说到半长轴和扁率倒数是因为要在不同的坐标系之间转换,就需要转换不同的椭球基准;这就需要两个很重要的转换参数dA、dF;dA的含义是两个椭球基准之间半长轴的差；dF的含义是两个椭球基准之间扁率倒数的差;在进行坐标转换时,这两个转换参数是固定的,这里,我们给出在进行84—〉54,84—〉80坐标转换时候的这两个参数如下：WGS84>北京54：DA:-108；DF:WGS84>西安80：DA: -3 ；DF: 0椭球的基准转换过来了,那么由于建立椭球的原点还是不一致的,还需要在dXdYdZ这三个空间平移参量,来将两个不同的椭球原点重合,这样一来才能使两个坐标系的椭球完全转换过来;而由于各地的地理位置不同,所以在各个地方的这三个坐标轴平移参量也是不同的,因此需要用当地的已知点来计算这三个参数;具体的计算方法是：第一步：搜集应用区域内GPS“B”级网三个以上网点WGS84坐标系B、L、H值及我国坐标系BJ54或西安80B、L、h、x值注意都是BL值,不同的椭球,同一点BL值也不相同;注：B、L、H分别为大地坐标系中的大地纬度、大地经度及大地高,h、x分别为大地坐标系中的高程及高程异常;各参数可以通过各省级测绘局或测绘院具有“A”级、“B”级网的单位获得;第二步：计算不同坐标系三维直角坐标值;红虚线部分计算公式如下：X=N+HcosBcosLY=N+HcosBsinLZ=N1-e2+HsinB不同坐标系对应椭球的有关常数详见下表：项目 WGS84坐标系 BJ54坐标系西安80坐标系Ae2注：X、Y、Z为大地坐标系中的三维直角坐标；A为大地坐标系对应椭球之长半轴；e2为大地坐标系对应椭球第一偏心率； N为该点的卯酉圈曲率半径,N=A/1-e2sin2B1/2；H=h+x,该处H为BJ54或西安80坐标系中的大地高第三步：求出DX,DY,DZ;即利用WGS84坐标系的X、Y、Z值,减去我国坐标系的对应值,得出实现坐标系统转换的三个参数;有了这三个参数可完成绿虚线部分应算出WGS84与北京和西安坐标系两套参数;将转换得到的三个公共点的北京54空间坐标X,Y,ZBJ54和WGS-84空间坐标X,Y,ZWGS84代入七参数模型中,求解七个参数;第四步：参数验证;参数计算之后必须对其进行验证;验证的方法是在应用区域内选择5个以上水准点进行实测,实测值与测绘部门提供的理论值对比,如果最大误差不大于15米,平均误差不大于10米,则计算出的参数可以使用,否则要重新计算或查找出现问题的原因;对了,还有一个很重要的事情,要在位置格式的地方,选择用户自定义方式,输入如下参数：中央经线：视当地经度确定；投影比例：1；东西偏差：500000；南北偏差：0在这里面中央经线的确定很重要,根据实际所在地不同而有所和差异;至于这些参数的实际意义么,还是另外开题写吧,那也是不少的内容呢;注高斯投影分带方式及中央子午线判断图8、9图8图9设置好投影参数后,将椭球转换、平面转换、高程拟合全设为无,如图10、11、12图10图11图12设置方法都是点击“转换模型”框右边的下拉小箭头进行选择,选择完后,点击界面“保存”按钮,再点击弹出窗口的“OK”,点击界面右上角“×”退出参数设置,回到九宫格界面3、连接GPSGIS+手簿和RTK主机使用蓝牙连接,并在连接后对RTK主机进行设置,操作流程如下:点击九宫格界面“”图标,进入接收机信息界面,图13图13版本连接GPS有两种操作,一为点击屏幕左上角“接收机信息”的按钮,在下拉菜单里选择“连接GPS”,二为直接点击屏幕右下的“连接GPS”按钮,现在在使用的版本中,只有版本有方法二,其余版本右下没有“连接GPS”按钮,操作后,即进入连接参数设置界面,如图14图14图14界面所显示的参数,即为连接GPS的默认参数,检查好参数没有问题了之后,点击屏幕右下角的“连接”按钮,进入蓝牙搜索界面,点击界面“搜索”按钮,直到屏幕上出现将要连接的RTK基站已经架好并已开机的机身码后,点击“停止”,再点选好要连的机身号,让蓝色选择条选到要连的机身号上,再点击“连接”,如图15图15连接上仪器后,画面跳回“接收机信息”界面,此时屏幕中“GPS未连接”的字样变成了连接上的RTK基站的机身号,此时,点击左上角“接收机信息”按钮,在下拉菜单里点选“设置基准站”,进入设置基准站界面,如图16图16我们看到,在界面左下角有“位置、数据链、其他”三个按钮,我们必须一样一样做出设置,首先设置“位置”,在“位置”界面,我们点击“平滑”按钮,画面跳入采集界面,如图17图17当屏幕右下角文字变成“开始”时,点击屏幕右上角的“√”按钮,此时画面跳回图16,从上到下依次为点名、天线、B、L、H,点名默认Base,我们也可修改成自己想要的,一般不必修改,天线默认斜高,可不用修改,BLH则是我们刚才点击平滑时采集的当前点的经纬度坐标,此时我们点击画面上的“数据链”按钮,进入数据链设置界面,如图18图18在图18的界面上,数据链的内容框右边也有一个下拉箭头,点击它就可以选择数据链的模式,有三种模式可选一为内置电台,二为内置网络,三为外部数据链,我们一般使用内置网络或是外部数据链,下面以使用外部数据链为例：点击数据链内容框边的下拉箭头,选择外部数据链;如果我们使用内置网络,如图19图19使用中海达网络前几项设置与图上一致,需要修改的是分组号和小组号,分组号为七位后三位不得大于255,小组号为三位,也不得大于255;设置号数据链后,点击“其他”按钮,进入其他设置界面,如图20图20其他设置时,差分模式选RTK,电文格式常见的有,,CMR等等,一般都可以任选其中一种,高度截止角10到15度之间可任选,设置好后点右下角的“确定”按钮,有弹出窗口显示设置成功,点击弹出窗口的“OK”当看见屏幕最上方的“单点”变成“已知点”,再看基站的收发灯正常闪烁一秒一闪,就表示基准站设置成功了,这时候点击界面的“×”,回到图13界面,点击左上角“接收机信息”,在下拉菜单里选“断开GPS”断开与基准站的蓝牙连接;设置移动站,用手簿连接移动站,连接方法与连接基准站一样,连接成功后,点击左上角的下拉菜单,选择设置移动站,进入移动站设置界面,如图21图21我们可以看到,在设移动站界面,有“数据链”和“其他”两项设置,前面我们说过,设置基准站时我们以外部数据链为例,如果基准站用了外部数据链,则说明使用电台作为数据链,所以移动站的数据链我们要把它设成内置电台,频道呢则设成与发射电台一致的频道;如果基站用内置网络,则移动站的数据链也要用内置网络,并且所有设置都要和基站一样;设好数据链后,点击“其他”按钮,进入“其他”设置界面,如图22图22电文格式我们要选择与基准站一致,高度截止角设在10到15度之间即可,发送GGA不用管,直接默认,设好后点击“确定”,当设置成功的对话框弹出后,点击弹出窗口的OK钮,再点击右上角的“×”,一直退至九宫格菜单;3、碎部测量点击九宫格菜单的“5.测量”图标,进入测量界面,如图23图23在测量界面的上方,我们看到的是解状态图22显示“单点”处、卫星状态图22显示00-00处、电池情况的图标,当我们前面的设置都正确,并且卫星条件可以进行测量时,图22中显示“单点”处应该显示为“固定”,表示解状态为RTK固定解,只有在固定解的状态下,我们才能进行测量工作, 要采集当前点,我们点击屏幕右侧的小红旗或者按F2,即可进入保存界面,如图24图24在本界面,我们可以编辑点名、天线高、注记等信息,编辑完成后点击“√”保存,画面返回测量界面,重复上述操作,即可进行下一个点的保存;4、求解四参数和高程拟合在我们使用RTK时,我们没有启用任何参数所得到的直角坐标往往是不准确的,所以我们还有一个很重要的步骤就是求解参数,参数有几种,工程上常用的一般就是四参数和高程拟合,求解四参数之前,我们必要的条件是：在测区至少要有两个以上的已知点;求解过程如下：首先是外业,用移动站在两个已知点上采集两个没有参数的坐标,其次就是内业的操作,流程如下：退出测量界面,在九宫格菜单中点击“3.参数”,进入参数界面,再点击左上角下拉菜单,选择“参数计算”,画面跳入参数计算界面,如图251、由于GPS所采用的坐标系为WGS-84坐标系,而在我们国家,实际工作中所使用都是BJ-54,国家-80,或地方坐标系,因此存在WGS-84和当地系统之间的转换问题;2、参数转换一般分为两种形式：平面坐标系之间的转换：四参数、校正参数椭球之间的转换：三参数,七参数图25点击“添加”,添加一组坐标,如图26图26界面中“源点”为我们未启用参数时采集回来的已知点坐标,“目标”为真正的已知点坐标,点击“源点”右边的,进入点列表,如图27图27点击点库框右边的下拉箭头,选“记录点”,点击点名框右边下拉箭头选出刚才测的已知点坐标,选好后点“√”如图28图28点击保存,画面跳回坐标点对界面,如图29图29同样的方法添加下一个点,如图30图30点击右下角“解算”,得到结算结果,如图31图31这时,我们可以参考计算结果,缩放值越接近1越好,一般要有或者以上才是合格的,旋转要看已知点的坐标系是什么,如果是标准的54或者80点,则旋转一般只会在几秒内,超过了就是不理想了,如果已知点是任意坐标系,旋转没有参考意义,平面残差小于,高程残差小于基本就可以了,计算结果合格后,我们点击“运用”,启用这个结果,画面跳入坐标系统界面,我们可以查看一下,之前都为“无”的“平面转换”和“高程拟合”是否已启用,如图32、33图32图33检查好后,点击“保存”,跳出对话框问是否覆盖,选是,提示保存成功后点击“×”退出到九宫格界面,再进入“5.测量”界面,即可开始工作,此时得到的坐标就是和已知点相同坐标系的我们需要的直角坐标;5、放样RTK的另一大功能就是方便快捷的放样,放样一般分为点放样和线放样,下面先讲点放样;点放样从架设基站直到求解完参数工作与碎部测量完全相同,完成以上步骤后,我们就可以输入放样点进行放样工作,首先,在测量界面点击左上角下拉菜单,选择“点放样”,进入放样模式,如图34图34点击左下角,进入放样点输入,如图35图35依次输入点名、X、Y、H,打钩,进入放样指示,如图36图36按照界面指示,找到放样点位置,再点击输入下一个放样点;如果事先已在放样点库输入放样点坐标,则可以点击进入列表调出放样点进行放样;如何在放样点库和控制点库输入坐标会在下面讲到;6、放样点库和控制点库的输入在测量界面点击左上角下拉菜单选择“放样点库”或“控制点库”即可进入点库,如图37、38图37图38在点库里点击添加点,如图39图39依次输入点名xyh,里程不用输,打钩即可,然后重复添加下一个,控制点也是同样在控制点库内添加;下面介绍一下线放样,同样,在测量界面点击左上角的下拉菜单,选择“线放样”,如图40图40进入到此界面,点击,选择线的类型,如图41图41以直线为例,点击“直线”按钮,进入直线编辑,如图42图42定义线段有两种,一为两点定线,一为一点加方位角,用两点,则定义起点和终点,我们可以手工输入,也可以点击进点库中选择,定义完成后打钩,用一个点的话,我们点击“一点+方位角”前面的小圆圈选择它,再定义起点和方位角,同样定义完成后打钩,进入放样指示,如图43图43如图,导航界面上的K2149+表示离线路起点有多远,Dist表示偏离线路两侧有多远,负为左偏,正为右偏;6、移动站连接CORS连接CORS,我们不需要自己架设基准站,只需要有移动站即可,移动站设置如下：首先用手簿连接移动站,在移动站设置里,我们要把数据链设成内置网络,然后要把CORS站的IP和端口设对,再设置CORS源节点、用户名、密码,以上这些参数都是要从CORS运营机构得到,下面以广西测绘局CORS为例,如图44、45图44图45设置完数据链,点击“其他”,设置差分电文等,如图46图46差分电文格式要选择与源节点一致,截止角10到15度,GGA前打钩,一般选1,设好后点确定,提示设置成功后,进入测量界面,出现固定解后即可求解参数并开始工作;。
中海达RTK简易操作流程
中海达RTK简易操作流程中海达RTK定位系统是一种基于卫星导航和地基增强技术的高精度定位系统。
它可以在室外环境下提供亚米级的定位精度，广泛应用于土地测量、工程建设、农业、地质勘探等领域。
以下是中海达RTK简易操作流程的完整版。
第一步：配置设备首先，将中海达RTK设备连接到电脑，确认设备已经打开并处于正常工作状态。
接下来，在电脑上安装中海达RTK相关的软件，并进行软件设置和参数配置。
比如，选择合适的地区和地图坐标系，设置基站和移动站的工作模式，校正基站坐标等。
第二步：设置基站在实际操作中，需要将一个设备设置为基站，另一个设备设置为移动站。
首先，在中海达RTK软件中选择基站模式，并进入基站设置界面。
根据实际情况，选择基站无线电频率和功率，并进行基站坐标校正。
同时，设置好基站的天线高度和测量方式。
第三步：设置移动站切换到另一个中海达RTK设备，并选择移动站模式。
在移动站设置界面中，选择基站的无线电频率，并确保移动站与基站建立起无线通信连接。
此外，还需设置好移动站的天线高度和测量方式。
第四步：测量数据采集在配置完成后，通过中海达RTK软件进行数据采集。
首先，在基站设备上点击“开始记录”按钮，使其开始采集数据。
然后，在移动站上点击“开始采集”按钮，开始进行实际的测量。
移动站会通过与基站的无线通信接收到实时差分信号，并利用该信号对测量数据进行实时校正和处理。
第五步：数据处理与导出第六步：数据后处理（可选）中海达RTK系统还提供了数据后处理功能，可以进一步提高定位精度。
在数据采集和处理完成后，将采集到的原始数据上传到中海达RTK软件中进行后处理。
软件会根据历元数据进行差分计算，并生成更加精确的位置坐标。
后处理的结果可以导出为不同的格式，并与其他数据进行比对和分析。
总结：中海达RTK定位系统操作流程包括设备配置、基站设置、移动站设置、测量数据采集、数据处理与导出等步骤。
通过合理配置设备、正确设置基站和移动站，以及进行数据采集、处理和导出，可以获得高精度的定位结果。
中海达V30 V50 GNSS RTK 系统使用说明书
V30/V50G NS S R T K系统使用说明书广州中海达天恒科技有限公司手册修订情况I前言说明书用途欢迎使用中海达V30/V50 GNSS RTK系统使用说明书，此说明书适用于V30/V50 GNSS RTK系统。
说明书简介V30/V50 GNSS RTK是一款新型GNSS RTK数据接收机，本说明书是以V30 GNSS RTK系统为例，对如何安装、设置和使用V30 GNSS RTK系统进行描述。
经验要求为了您能更好的使用V30 GNSS RTK系统，中海达建议您仔细阅读本说明书。
如果您对GNSS RTK系统不了解，请查阅中海达的官方网站：。
安全技术提示意，请认真阅读。
警告：警告提示的内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损害，数据的丢失，以及系统的崩溃，甚至会危及到人身安全。
II责任免除使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。
广州市中海达测绘仪器有限公司不对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。
广州市中海达测绘仪器有限公司致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，使用说明书中的图片仅供参考，若有与产品实物不符之处，请以产品实物为准。
技术与服务如果您有任何技术问题，可以电话联系各分支机构技术中心、总部技术部，我们会及时的解答您的问题。
相关信息您可以通过以下途径找到该说明书：1、购买中海达V30产品后,仪器箱里会配赠一本《V30/V50 GNSS RTK 系统使用说明书》，方便您操作仪器；2、登陆中海达官方网站，在“下载中心”→“用户手册”→“测绘产品”里即可下载该电子版说明书。
您的建议III如果您对中海达V30/V50 GNSS RTK系列产品有什么建议和意见，请联系我们，或者拨打全国热线：400-678-6690。
中海达使用说明
中海达RTK简要操作步骤一、在到现场测量之前,我们可以完成的作业：搞清楚当地的中央子午线，东向加常数，当地椭球（北街54还是国家80还是地方坐标系）。
记住这个步骤1-项目；2 GPS；5 测量；3-参数；5-测量；即12535的步骤。
在手簿中打开Hi-rtk road软件：单机项目，新建一个项目：输入项目名称，再点击左上角项目信息。
输入项目名称，选定项目打开。
点击左上角项目信息，选坐标系统进去之后再点击椭球，在当地椭球中选中我们需要的坐标系统后在点击椭球，在当地椭球中选中我们需要的坐标系统。
再点击投影，在投影方法中选当地的投影方式，选择高斯自定义，在下面的中央子午线中输入当地的中央子午线，还有东向加常数，其他的不要改动。
点击保存。
二、回到主界面点击GPS，进入界面后，连接GPS，如下图所示：点击连接，下一个界面是搜索仪器号的界面，搜到仪器号后选上所要连接的仪器号，再点击连接。
进入如下图所示界面：（注意：如果是1+1模式要先连接基准站，设置基准站。
我们这里以一台GPS演示，直接设置移动站。
）如下图所示：修改完后点击确定。
然后，点击“其他”设置完成后点击确定，注意：在绿色箭头所示的位置在变成固定解后表示完成设置。
三、进入测量界面采集GPS坐标。
（注：作为演示，绿色箭头所示应为“固定”）到当地的已知点上对中移动台，点击平滑采集，输入点名（因为参数设置中源椭球是WGS84所以点名可取为84**），天线高，在打钩的位置是采集的已知点的GPS坐标，点右上角的确定按钮保存。
这样依次采集两个已知点，用来求解参数（四参数需要两个已知点，三参数一个，七参数最少三个已知点）。
四、求解参数：点击坐标系统选参数计算，计算类型选四参数+高程拟合；然后点击添加：黄色箭头所示在点库中选取记录点84**选中打钩。
目标选取对应的84坐标即**.点击保存。
继续添加，同上面的操作一样，再添加一组进来，点击解算。
到下图所示 满足缩放要求，点击运用到下图（右）所示界面，可以看到在平面转换的位置有下面的箭头所示的四个参数进来，点击保存，确定推出到软件主界面·参数解算完成。
中海达RTK操作说明书
中海达RTK手簿操作说明书1 新建项目在一个新测区，首先要新建一个项目，存储测量的参数，将其设置均保存到项目文件中（*.prj）。
同时软件自动建立一个和项目名同名的文件夹，包括记录点库、放样点库、控制点库都放到坐标库目录Points文件夹中。
*.stl:记录点库；*.skl:放养点库；*.ctl:控制点库。
Main.Prj:项目文件，项目的名称就是项目文件夹的名称。
CC-PRJ.dam:坐标转换参数的备份。
“可用空间”：显示当前手簿中剩余的空间（单位：兆）。
【新建】：新建一个项目，同时新建一个文件夹，所有和项目有关的文件都存在文件夹中。
【套用】：套用原有项目的参数并新建一个项目。
【打开】：打开项目（*.project）。
【删除】：删除所选择的项目。
2 基准站设置设置基准站主要设定基准站的工作参数，包括基准站坐标、基准站数据链等参数。
1、基准站位置：设定基准站的坐标为WGS-84坐标系下的经纬度坐标(注:基准站坐标中的H是椭球高,由于主板需要的是其内部模型下的水准高,所以我们需要先获得其水准模型在该位置处的高程异常值，这也就要求我们设置基准站的时候需要GPS为可测量状态)。
中误差一般在架设基准站,我们也可以通过【平滑】进行采集,获得一个相对准确的WGS-84坐标进行设站 (注:任意位置设站,不意味着任意输入坐标,务必进行平滑多次后进行设站,平滑次数越多,可靠度也越高)。
如果基准站架设在已知点上，也可以通过输入已知点的当地平面坐标，按【应用到BLH】转换成WGS-84经纬度坐标（注：这种做法只适用于BJ-54,GJ-80等国家坐标系，或已经知道对WGS-84转换参数的地方坐标系），当地坐标可通过点击右端【点库】按钮从点库中获取。
【平滑】：即单点定位求平均数，平滑次数默认为10次。
【应用到BLH】：平面坐标和经纬度坐标之间转换。
【计算三参数】：用于计算当地坐标和WGS-84坐标之间的三参数，只有进行过平滑采集，按钮才可用，使用时，在XYH处输入已知点的平面坐标，点击【平滑】按钮，然后点击【计算三参数】按钮，就可以求出当地坐标和WGS-84之间的转换关系。
