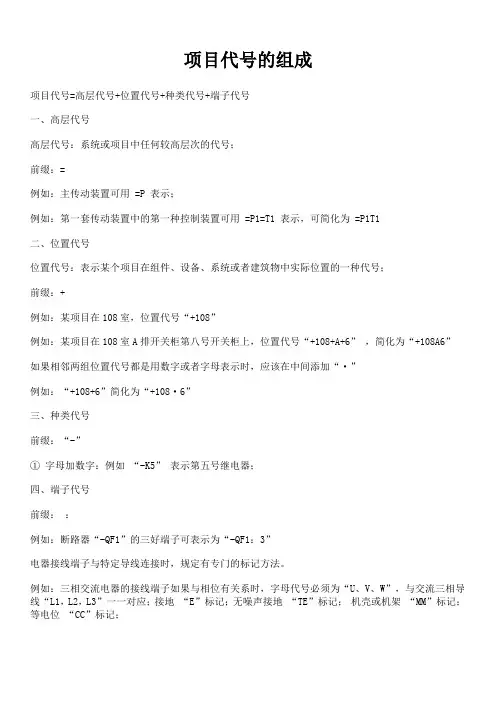

接线端子代号表示方法
项目代号的组成
项目代号的组成
项目代号=高层代号+位置代号+种类代号+端子代号
一、高层代号
高层代号：系统或项目中任何较高层次的代号；
前缀：=
例如：主传动装置可用 =P 表示；
例如：第一套传动装置中的第一种控制装置可用 =P1=T1 表示，可简化为 =P1T1
二、位置代号
位置代号：表示某个项目在组件、设备、系统或者建筑物中实际位置的一种代号；
前缀：+
例如：某项目在108室，位置代号“+108”
例如：某项目在108室A排开关柜第八号开关柜上，位置代号“+108+A+6” ，简化为“+108A6”如果相邻两组位置代号都是用数字或者字母表示时，应该在中间添加“·”
例如：“+108+6”简化为“+108·6”
三、种类代号
前缀：“-”
① 字母加数字：例如“-K5” 表示第五号继电器；
四、端子代号
前缀：：
例如：断路器“-QF1”的三好端子可表示为“-QF1：3”
电器接线端子与特定导线连接时，规定有专门的标记方法。
例如：三相交流电器的接线端子如果与相位有关系时，字母代号必须为“U、V、W”，与交流三相导线“L1，L2，L3”一一对应；接地“E”标记；无噪声接地“TE”标记；机壳或机架“MM”标记；等电位“CC”标记；。
电气接线图接线端子编号
电气接线图接线端子编号
控制柜及安装板与外部设备（如电源引线、电动机接线等）间一般用接线端子连接，接线端子也应按元器件进行编号，并在上面注明线号和去向（器件编号），导线经过接线端子时，线号不变。
1．以字母数字符号标记接线端子的原则和方法
1）单个元件的两个端点用连续的两个数字表示
单个元件的中间各端子用自然递增数序的数字表示。
2）相同元件组
（1）在数字前冠以字母，如标记三相交流系统的字母U1、V1、W1等。
（2）若不需要区别相别时，可用数字1.1、2.1、3.1标记。
（3）同类的元件组
例如，交流接触器、继电器等。
（4）与特定导线相连的接线端子的标记。
见表1和图1。
表1特定导线接线端子的标记符号
图1电路图中与特定导线相连的接线端子的标记2．端子代号的标注方法
（1）电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。
零件的功能和注解标注在符号轮廓线内。
（2）对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。
（3）在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解，如图2所示。
图2围框端子代号标注方法。
标准件应用规范——端子
压线槽宽度 X 压线长度 X 压线总长度 X 材料厚度/打线方式/表面处理/适用线规/其它要求
6.3.3 地环端子 地环端子的规格：固定螺钉直径 X 材质厚度/打线方式/其它要求
6.3.4 连接器端子
连接器端子的规格：适用连接器型号/阴、阳端子/连接器间距
7、端子性能要求
7.1 端子与引线的最小拉力要求
7.2 快速连接端子的插拔力，应符合表 5 的要求。
表 6 快速连接端子的插拔力要求
类型
插片规格 inch(mm)
第一次最大推力 （单个）
力，磅（公斤力）
第一次拉力
最大值
最小值 平均 单个
测试插片 与非电镀 母端子
0.250(6.3) 0.187(4.8)
18(8.2) 15(6.8)
18(8.2) 20(9.1)
2
插片
适用 AWG 线规/插片宽度 X 插片厚度/打线方式
规处用 0（零）表示。
3
插套
适用 AWG 线规/插片宽度 X 插片厚度/打线方式
2
适用 AWG 线规/压线槽宽度 X 压线长度 X 压线
4
接线端子
总长度 X 材料厚度/打线方式
5
连接器端子
适用 AWG 线规/适用连接器/连接器间距
备注：打线方式，打单线时省略，打双线时用 D 表示。
4.4 代号示例：
4.4.1 适用于 18 号线规的地环端子，其紧固孔直径为 5.0，则其代号为 JBT 4418-TO 18/5.0；
4.4.2 适用于 20 号线规的插片端子，其插片宽度为 0.187 inch，插片厚度为 0.5 mm，则
其代号为 JBT 4418-TP 20/187x0.5；
电气图纸制图标准及看图方法
电气图纸制图标准及看图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类:1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性.3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件（如R、L、C)及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表)⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表.⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
接线端子代号表示方法
“：”前面是端子组件、器件代号，“：”+“序号”是端子编号【如：】JX11:12表示编号为JX11的端子组、编号为12的端子电气制图【项目代号】的含义：1、高层代号，前缀符号为“=”，如 =M32、位置代号，前缀符号为“+”，如 +D1233、种类代号，前缀符号为“-”，如 -K64、端子代号，前缀符号为“：”，如：14项目代号在图面中不致混淆的前提下，可以省略。
比如：电气原理图中，-KA2表示“编号为2的继电器”，可以简化为KA2。
比如继电保护装置的电流端子JQH8-12这款端子，J表示接线端子的意思，QH8表示SMW品牌-8是第8个系列，-12表示12位的意思。
按端子的功能分类例如南京三门湾有，普通端子，保险端子，试验端子，接地端子，双层端子，双层导通端子，三层端子，三层导通端子，一进双出端子，一进三出端子，双进双出端子，刀闸端子，过电压保护端子，标记端子等。
按电流分类，分为，普通端子（小电流端子），大电流端子（100A以上或25MM线以上）。
按外型分类。
可分为导轨式端子，（比如JH1，JH2，JH5，JH9，JHY1等）固定式端子（比如，TB，TC，X3，X5，H系列，JQH8-12，JQH8-12B，JQH8-12C等），线路板端子（PCB端子）等。
接线端子型号存在的意义：便于端子客户搜索到自己想要的具体型号、产品；便于生产厂商管理；便于代理商和经销商管理；同时节省了接线端子实物所占据的时间与空间。
编辑本段识别标准本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。
1 主题内容与适用范围本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。
本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。
常用电气元件代号
电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。
下面是整理的一些关于电气技术中的文字符号和项目代号的相关资料，供参考。
（1）例如，第一台电动机，其文字符号为M1;第一个接触器，其文字符号为KM1。
安装和修理电器设备、线路应由持有合格证的电工进行，电工应严格执行“绿地能源设备管理手册电气规程部份”进行工作。
4.特殊用途文字符号
在电气图中，一些特殊用途的接线端子、导线等通常采用一些专用的文
字符号。
例如，三相交流系统电源分别用“L1、L2、L3”表示，三相交流系统
的设备分别用“U、V、W”表示。
NTJ1系列接线端子
3.1 环境温度
3.1.1 周围空气温度为-5℃～+40℃;24h的平均温度不超过+35℃(特殊申明除外）。
3.2 海拔高度
3.2.1 安装地点海拔不超过2000m
3.3 大气条件3.3.1 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均湿度不超过90%，同时该月平均最低温度不超过+25℃。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.3.2 污染等级：2级
3.3.3 安装类别：Ⅲ
1 适用范围
2 型号含义及分类 接线端子适用于交流50Hz（或60Hz）690V及以下，直流440V及以下的电路中作为导线连接以及分线之用。
N TJ 1- / □ □ □ 上层额定截面积下层额定截面积
"RD"带熔体(型号RO54)
设计代号
接线端子型号
企业特征代号
该端子符合IEC 60947-7-1 GB/T 14048.7标准。
型号规格表
型号规格额定截面积安装形式备注额定电流上层上层上层上层下层下层下层下层熔体熔体NTJ1-1.5TH35/G3215A
24A
24A
24A 15A 15A 24A TH35/G32TH35/G32TH35/G32TH35/G3221.5mm 21.5mm 21.5mm 22.5mm 22.5mm RO54（4A-20A）RO54（4A-20A）2.52mm 22.5mm NTJ1-2.5NTJ1-1.5/2.5NTJ1-2.5RD NTJ1-1.5/2.5RD NTJ1-1.5/2.5NTJ1
系列接线端子
3 工作条件
-G 096电力电子及其它电器类G。
变电所的电气主接线
TA TV
来自TV的信号
一
来自TA的信号
二
次
次
系 变压器油温等非电信号 系
统
统
开关操作控制信号
电压调整信号等
测量 操作 控制 信号 自动调整 远动信号
图2-25 变电所二次系统与一次系统的关系
二次接线图
• 反映二次接线间关系的图称为二次接线图 二次回路图
• 二次接线图按用途可分为 ➢原理接线图 ➢展开接线图 ➢安装接线图
二次接线图中的标志方法
（4）连接导线的表示方法
安装接线图既要表示各设备的安装位置，又要表示各设备间的连接，一般在安 装图上表示导线的连接关系时，只在各设备的端子处标明导线的去向。 标志的方法是在两个设备连接的端子出线处互相标以对方的端子号，这种标注 方法称为“相对标号法”。 如P1、P2两台设备，现P1设备的3号端子要与P2设备的1号端子相连，标志方法所 图所示。
图2-27 6~10kV母线的电压测量及绝缘监视接线原理图 TV－电压互感器 S－联锁开关 Q－电压切换开关 KV－电压继电器 KS－信号继电器
灵活就是在保障安全可靠的前提下，主接线能够适应不同的运行方式。例如 负荷较轻时，能方便地切除不必要的变压器，而在负荷增大时，又能方便地投入， 以利于经济运行。检修时操作简单，不致中断供电等。
经济是在满足以上要求的前提下，尽量降低建设投资和年运行费用。但是， 在投资增加不多或经济许可的情况下，应尽量提高供电可靠性，减少停电损失。
原理接线图
➢原理接线图用来表示继电保护、监视测量和自动装置等二次设备或系统的工 作原理，它以元件的整体形式表示各二次设备间的电气连接关系。 ➢通常在二次回路的接线原理图上还将相应的一次设备画出，构成整个回路， 便于了解各设备间的相互工作关系和工作原理。
接线用线号管标注规则
接线用线号管标注规则1 强电的线号标注规则1.1 连接AC220V 的单相三线制用电线号采用“L 、N 、G （或PE ）”这三个分别表示火、零、地的字母并加上四位数字的组成来表示。
该类线号主要用于标注在空气开关上下的连接端、开关电源的AC220V 输入端或UPS 、滤波器等强电设备的相关连线中。
标注方式如图1所示：- 图1 -例如标注为“L0101”、“L0215”或“N0103”、“PE0105”、“G0207”等号。
具体标注可参考以下实例图2： 用L、N或G这三个字母其中之一标注，表示该线是火线、零线或是地线。
用数字01到99标注，表示该线是处于第几级别位置上的线。
用数字01到99之间标注，表示该线为该级别中的第几条线。
1.2 连接380V 的三相三线制用电线号采用“U 、V 、W ”这三个分别表示三相的相应字母并加上三位数字来表示。
该类线号主要用于三相电机的相关连线。
标注方式可参考1.1中的描述。
1.3 注意事项强电的标注必须依照1.1及1.2所规定的标准，不得擅自更改。
凡是设备上有接线端的位置均要标注好线号，并要求同一根线上两端的标注的线号是一样的，便于后期维护时可以更快速的定位到该连线上。
2 弱电的线号标注规则（直流供电、信号线等） 2.1 标注样式弱电部分的标注与强电不同，均采用除了“L 、N 、G 、U 、V 、W ”这六个字母外的任意一个字母再加上四位数字的组成来表示。
该类线号主要用于常见的DC24V 、DC12V 、DC5V 等直流供电线，开关电源的输出线以及编码器线、传感器线、接口卡线、信号盒上各接口线、相机线、光源线等全部弱电设备的供电线、信号线的标注上。
标注方式如图3所示：- 图3 -例如标注为“A0208”、“F0214”或“Q1203”等号，具体规定及实例参考2.2及2.3。
2.2 设备或接口的甩线直接连接到端子排上的情况以相机为例，若一套完整的在线检测系统中有6个相机，同时规定了相机的类型代号是字母“H ”（不论这6个相机在现实中是否为同一个品牌或同一型号），且相机接口连线的甩线端连接到了端子排或开关电源上，这些线都需要用线号管来标注。
