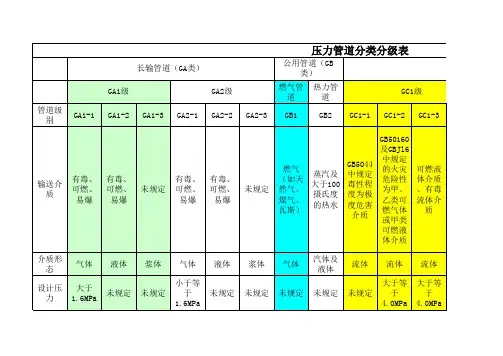

压力管道分类分级表
公用管道(GB 类)
燃气管 热力管


GC1级
GA2-3 GB1
GB2 GC1-1 GC1-2 GC1-3
输送介 质
有毒、 可燃、
易爆
有毒、 可燃、
易爆
未规定
有毒、 可燃、
易爆

压力管道标准及管道等级表

压力管道标准及管道等级表

压力管道标准及管道等级表(讲座提纲)全国压力管道标准化技术委员会岳进才Email:2014.05目录1 压力管道工程标准1.1 综述1.2 常见基础性工程规范1.3 工业标准1.4 ASME B31.3规范解读1.5 GB/T20801规范解读2 管道等级表2.1 综述2.2 管道等级表2.3 其它3 管道材料选用3.1 材料的基本性能3.2 常用材料类型及特点3.3 高温对材料选用的影响3.4 低温对材料选用的影响3.5 介质对材料选用的影响3.6 材料选用原则4 管道组成件压力设计4.1 载荷类型4.2 许用应力及强度准则4.3 标准管道组成件4.4 非标准管道组成件5 管道组成件型式及选用5.1 连接型式及选用5.2 钢管5.3 管件及分支接头5.4 法兰及法兰接头6 阀门选用6.1 阀型选用基本原则6.2 常用关断阀的特点及应用6.3 常用阀门的属性参数选用1 压力管道工程标准1.1 综述1.1.1 标准体系标准体系的构成:指令性规范(法规),基础性工程规范,单项或行业工程标准,项目工程规定,工业标准。

1)指令性规范(法规):法定,强制性;技术管理性;适用范围(监管范围,包括了设计、采购、制造、建造、使用、维修和改造)。

国内外的差别。

典型代表:PED97/23,Pressure Equipment Directive;TSG D0001 压力管道安全技术监察规程工业管道。

2)基础性工程规范:与指令性规范相比:推荐性/非唯一性,用户负责制;技术性;建造标准。

与行业或项目工程标准相比:通用性:适用范围广,不针对特定行业;基础性:系统性要求,最低要求,不能代替设计手册。

强调:符合规范要求而出现问题,仍由设计者负责;安全性:安全标准,风险控制。

典型代表:ASME B31系列;GB/T20801系列。

3)单项或行业工程标准:针对特定的介质环境或针对特定的行业而给出的更有针对性、更详细的工程规定。

一般情况下,是基础性工程规范的补充和细化。

压力管道举例表

压力管道举例表
压力管道分类及例举实例表
名称
类别
级别
设计范围实例
长输
管道
GA
GA1(1)
工况要求:输送有毒、可燃、易爆气体介质,最高工作压力Pn≥4.0Mpa,
GA1(2)
工况要求:输送有毒、可燃、易爆液体介质,最高工作压力Pn≥6.4MPa,并且输送距离大于或者等于200km的长输管道本条款(包括了旧规范的GA1-3级管道);
GC2
工况要求:除本规定B3.3规定的GC3级管道外,介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
1.符合GB50160-1992及GB/T50016-2006规定的甲、乙类可燃气体或甲类可燃液体介质P<4.0Mpa。例如:氧气、乙炔气、工业用天然气管道;
1)一般气体(汽)体或符合本条工况并高于沸点的液体等,例如:压缩空气等;
2)用于工业项目符合本条工况的过热蒸汽、高温水(T≥100℃)工业热力外网;
GD

GD1
工况要求:火力发电厂用于输送蒸汽、汽水两相介质的管道,设计压力P≥6.3 MPa,或者设计温度T≥400℃的管道.例如:高压、超高压火力发电机组等;
GD2
工况要求:火力发电厂用于输送蒸汽、汽水两相介质的管道,设计压力P≤6.3 MPa,或者设计温度T≤400℃的管道。例如:中压火力发电机组等;
2. P<10.0Mpa、T<400℃的管道。例如:;
)可燃流体介质:汽、柴油等;
2)符合工况要求的用于生产的蒸汽管网等;
3)腐蚀性较强的介质:酸、碱液体等;
4)一般气体或有毒气(汽)体或高于沸点的液体等;
5)用于工业项目的的蒸汽(400℃<T≥185℃)热力外网;

管道压力等级表

管道压力等级表

压力管道类别、级别、品种的划分压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分:压力管道类别分为:长输管道(GA)、公用管道(GB)、工业管道(GC)压力管道共分为2级别16个品种,品种→品种代号如下:长输管道(GA):GA1(1)→GA11;GA1(2)→GA12;GA1(3)→GA13;GA1(2)→GA21;GA2(2)→GA22;GA2(3)→GA23;公用管道(GB):GB1→GB1;GB2→GB2;工业管道(GC):GC1(1)→GC11;GC1(2)→GC12;GC1(3)→GC13;GC1(4)→GC14;GC2(1)→GC21;GC2(2)→GC22;GC2(3)→GC23;GC2(4)→GC24;2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》(SH3059)分类:SHA:①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道(丙烯腈、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD:设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316)分类:C类:不包括D类的不可燃、无毒流体D类:不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围(《管规》第一章第三条、《办法》第一章第二条)(1)输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;(2)输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道;(3)最高工作压力>=0.1MPa,输送介质为气(汽)体、液化气体的管道;(4)最高工作压力>=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道;(5)前四项规定的管道的附属设施及安全保护装置。

管道压力等级表

管道压力等级表

压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分:压力管道类别分为:长输管道(GA)、公用管道(GB)、工业管道(GC)压力管道共分为2级别16个品种,品种-品种代号如下:长输管道(GA):GA1(1)fGA11;GA1(2)fGA12;GA1(3)fGA13;GA1⑵rGA21;GA2(2)fGA22;GA2(3)fGA23;公用管道(GB):GBHGB1;GB2>GB2;工业管道(GC):GC1(1)fGC11;GC1(2)fGC12;GC1(3)fGC13;GC1(4)—GC14;GC2⑴rGC21;GC2⑵rGC22;GC2⑶rGC23;GC2(4)fGC24;2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》(SH3059)分类:SHA:①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯睛、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道(丙烯睛、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烧、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD:设计温度低于-29C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316)分类:C类:不包括D类的不可燃、无毒流体D类:不可燃、无毒设计压力W10MPa和设计温度介于-20〜186c之间的流体.压力管道范围(《管规》第一章第三条、《办法》第一章第二条)(1)输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;(2)输送GB50160《石油化工企业设计防火规范》及!"#!”《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道;(3)最高工作压力>=0.1MPa,输送介质为气(汽)体、液化气体的管道;(4)最高工作压力>=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道;(5)前四项规定的管道的附属设施及安全保护装置。

压力管道特性表

压力管道特性表

压力管道明细表(制冷系统低压侧)序号管段号管道选用管道等级管道长度介质设计参数工作参数保温隔热强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度材料厚度接头类型方法比例合格级别1 AG0401 20# Φ219*6.0 GC2 19m +3℃系统撬块回气总管气氨 1.5MPa 43℃0.38MPa3℃聚氨酯泡塑50mm1.7MPa 1.5MPa 空气对接射线 5 III2 AL0401 20# Φ133*4.0 GC2 3m +3℃系统板换进液管液氨 1.5MPa43℃0.38MPa3℃聚氨酯泡塑50mm1.7MPa 1.5MPa 空气对接射线 5 III3 AG0403 20# Φ133*4.0 GC2 7m HSP4223压缩机吸气管气氨1.5MPa43℃0.38MPa3℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III4 AG0404 20# Φ108*4.0 GC2 7m RXF58压缩机吸气管1气氨1.5MPa43℃0.38MPa3℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III5 AG0405 20# Φ108*4.0 GC2 7.5m RXF58压缩机吸气管2气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III6 AG0501 20# Φ273*7.0 GC2 19m -4℃系统压缩机吸气总管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III7 AG0507 20# Φ219*6.0 GC2 3m -4℃系统9#撬块回气管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III8 AG0508 20# Φ219*6.0 GC2 4m -4℃系统11#撬块回气管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III9 AL0501 20# Φ133*4.0 GC2 3m -4℃系统9#板换进液管液氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III10 AL0502 20# Φ133*4.0 GC2 3m -4℃系统11#板换进液管液氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III压力管道明细表(制冷系统低压侧)序号管段号管道选用管道等级管道长度介质设计参数工作参数保温隔热强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度材料厚度接头类型方法比例合格级别11 AG0503 20# Φ159*4.5 GC2 6 1#RWFII134压缩机吸气支管气氨 1.5MPa 43℃0.38MPa -4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III12 AG0504 20# Φ159*4.5 GC2 6 2#RWFII134压缩机吸气支管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III13 AG0505 20# Φ159*4.5 GC2 7 2#RWFII134压缩机吸气支管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III压力管道明细表(制冷系统高压侧)序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别1 AG0101 20#Φ108*4.0 GC28m 1#RWFII134排气管气氨 2.0MPa 98℃ 1.25MPa 73℃ 2.3 MPa 2.0MPa 空气对接射线 5 III2 AL0101 20#Φ57*3.0 GC25m 1#RWFII134油冷进液管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III3 AG0102 20#Φ76*3.5 GC27.5m 1#RWFII134油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III4 AG0103 20#Φ108*4.0 GC28m 2#RWFII134排气管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III5 AL0102 20#Φ57*3.0 GC25m 2#RWFII134油冷进液管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III6 AG0104 20#Φ76*3.5 GC27.5m 2#RWFII134油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III7 AG0107 20#Φ89*3.5 GC27 HSP4223排气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III8 AG0108 20#Φ57*3.0 GC2 5 HSP4223油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III9 AG0109 20#Φ76*3.5 GC27 RXF58排气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III10 AG0110 20#Φ57*3.0 GC2 5 RXF58油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III压力管道明细表(制冷系统高压侧)序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别11 AG0111 20#Φ219*6.0 GC251 压缩机排气总管气氨 2.0MPa 98℃ 1.25MPa 73℃ 2.3 MPa 2.0MPa 空气对接射线 5 III12 AG0201 20#Φ108*4.0 GC2 2 EC1-1冷凝器进气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III13 AL0201 20#Φ89*3.5 GC2 4 EC1-1冷凝器排液支管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III14 AG0202 20#Φ108*4.0 GC2 2 EC1-2冷凝器进气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III15 AL0202 20#Φ89*3.5 GC2 4 EC1-2冷凝器排液支管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III16 AL0203 20#Φ159*4.5 GC225 EC1-2冷凝器排液总管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III17 AG0301 20#Φ108*4.0 GC213 储罐与冷凝器平衡管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III18 AG0302 20#Φ108*4.0 GC215 油冷回气总管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III19 AL0301 20#Φ108*4.0 GC216 储罐向油冷供液总管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III20 AL0302 20#Φ108*4.0 GC228 储罐向低压级供液总管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III压力管道明细表(制冷系统高压侧)序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别21 AL0307 20# Φ57*3.0 GC2 4m 9#-4℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III22 AL0308 20# Φ57*3.0 GC2 4m 11#-4℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III23 AL0309 20# Φ76*3.5 GC2 4m 13#+3℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III。

压力管道分级表

压力管道分级表
凡具有GC2级安装资格的安装单位,即具备GC3级中相应品种压力管道的安装资格
《压力管道安装许可证》有效期为5年
2000年6月8日发文;11月8日首批发证
类别
级别
安装范围
分级管理机构
施工承包资质
长输管道
GA1
气体:设计压力>1.6MPa的管道
液体:输送距离≥200km且DN≥300mm的管道
浆体:输送距离≥50km且DN≥150ቤተ መጻሕፍቲ ባይዱm的管道
国家
二级以上
GA2
GA1以外
国家
三级以上
公用管道
GB1
燃气管道
省级
三级以上
GB2
热力管道
省级
四级以上
工业管道
GC1
极度危害介质
可燃气液,且设计压力P≥4.0MPa的管道
流体介质,且设计压力P≥10.0MPa的管道
国家
二级以上
GC2
可燃气液介质,设计压力P〈4.0MPa的管道
可燃有毒流体,设计压力P〈4.0MPa且设计温度≥400°C管道
非可燃无毒质,设计压力P〈10MPa且设计温度≥400°C管道
普通流体介质,设计压力P〈10MPa且设计温度〈400°C管道
省级
三级以上
GC3
GC2中的可燃有毒流体,设计压力P〈1.0MPa且设计温度〈400°C的管道
GC2中的非可燃无毒质,设计压力P〈4.0MPa且设计温度〈400°C的管道
省级
四级以上
《压力管道安装许可证》级别表
凡具有GA1级安装资格的安装单位,即具备GA2级中相应品种压力管道的安装资格;
凡具有GC1级安装资格的安装单位,即具备GC2、GC3级中相应品种压力管道的安装资格;

管道压力等级表

管道压力等级表

压力管道类别、级别、品种的划分压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其围规定为最高工作压力大于或者等于0.1MPa〔表压〕的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。

——特种设备平安监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分:压力管道类别分为:长输管道〔GA〕、公用管道〔GB〕、工业管道〔GC〕压力管道共分为2级别16个品种,品种→品种代号如下:长输管道〔GA〕:GA1〔1〕→GA11;GA1〔2〕→GA12;GA1〔3〕→GA13;GA1〔2〕→GA21;GA2〔2〕→GA22;GA2〔3〕→GA23;公用管道〔GB〕:GB1→GB1;GB2→GB2;工业管道〔GC〕:GC1〔1〕→GC11;GC1〔2〕→GC12;GC1〔3〕→GC13;GC1〔4〕→GC14;GC2〔1〕→GC21;GC2〔2〕→GC22;GC2〔3〕→GC23;GC2〔4〕→GC24;2.有毒、可燃介质管道按照?石油化工管道设计器材选用通那么?〔SH3059〕分类:SHA:①毒性程度为极度危害介质管道〔苯管道除外〕②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道〔丙烯腈、光气、二硫化碳和氟化氢管道除外〕③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD:设计温度低于-29°C的低温管道无毒、不可燃介质管道按照?工业金属管道设计规?〔GB50316〕分类:C类:不包括D类的不可燃、无毒流体D类:不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道围〔?管规?第一章第三条、?方法?第一章第二条〕〔1〕输送GB5044((?职业性接触毒物危害程度分级?中规定的毒性程度为极度危害介质的管道;〔2〕输送GB50160?石油化工企业设计防火规?及!"#!"?建筑设计防火规?中规定的火灾危险性为甲、乙类介质的管道;〔3〕最高工作压力>=0.1MPa,输送介质为气〔汽〕体、液化气体的管道;〔4〕最高工作压力>=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道;〔5〕前四项规定的管道的附属设施及平安保护装置。

压力管道规格尺寸对照及说明

压力管道规格尺寸对照及说明

压力管道规‎格尺寸对照‎及说明DN-公称直径Ф-外径大外径系列‎DN15-Ф22mm‎,DN20-Ф27mm‎大外径系列‎:小外径系列‎:补充:∮600以上‎的都是焊接‎管道,公称直径和‎外径没有对‎应关系!管子尺寸系‎列标准(HG205‎53) A系列:属于"大外径系列‎”,B系列:属于"小外径系列‎"机械行业应‎用标准体系‎管子尺寸基‎本都属于"小外径系列‎",石化行业应‎用标准体系‎管子尺寸系‎列标准(SH340‎5) 基本属于“大外径系列‎”。

一般来说,管子的直径‎可分为外径‎、内径、公称直径。

管材为无缝‎钢管的管子‎的外径用字‎母D来表示‎,其后附加外‎直径的尺寸‎和壁厚,例如外径为‎108的无‎缝钢管,壁厚为5M‎M,用D108‎*5表示,塑料管也用‎外径表示,如De63‎,其他如钢筋‎混凝土管、铸铁管、镀锌钢管等‎采用DN表‎示,在设计图纸‎中一般采用‎公称直径来‎表示,公称直径是‎为了设计制‎造和维修的‎方便人为地‎规定的一种‎标准,也较公称通‎径,是管子(或者管件)的规格名称‎。

管子的公称‎直径和其内‎径、外径都不相‎等,例如:公称直径为‎100MM‎的无缝钢管‎邮102*5、108*5等好几种‎,108为管‎子的外径,5表示管子‎的壁厚,因此,该钢管的内‎径为(108*5-5)=98MM,但是它不完‎全等于钢管‎外径减两倍‎壁厚之差,也可以说,公称直径是‎接近于内径‎,但是又不等‎于内径的一‎种管子直径‎的规格名称‎,在设计图纸‎中所以要用‎公称直径,目的是为了‎根据公称直‎径可以确定‎管子、管件、阀门、法兰、垫片等结构‎尺寸与连接‎尺寸,公称直径采‎用符号DN‎表示,如果在设计‎图纸中采用‎外径表示,也应该作出‎管道规格对‎照表,表明某种管‎道的公称直‎径,壁厚。

一般压力管道壁厚选型参数表

一般压力管道壁厚选型参数表

4 4.5 5 5.5 7
8
9
11 13 14 16 18 20 22 26
10
3 3.5 4
4 4.5 5 5.5 7
8
9
10 12 15 18 22 24 26
16
4 4.5 5
5
6
7
8
9
10 12 15 18 22 28 32 36 40
20
4 4.5 5
6
7
8
9
11 12 15 18 22 26 34 38
-
-
- 3.6 -
-
5
-
-
- 6.3
40
48.3 45 1.6 2.8 3.2 -
-
-
- 3.6 -
-
5
-
-
- 7.1
50
60.3 57 1.6 2.8 3.6 - 3.2 -
-
4
-
- 5.6 -
-
- 8.8
65
76.1 76
2
3 3.6 - 4.5 -
-
5
-
- 7.1 -
-
-
10
80
88.9 89
4
4 4.5 4.5
0.6
3
3 3.5 3.5 3.5 4
4 4.5 5
5
6
6
焊接不锈钢 管
1
3.5 3.5 4 4.5 4.5 5 5.5 6
7
7
8
1.6
4 4.5 5
6
6
7
7
8
9
10
2.5
5
6
7
8

压力管道数据表(电子版)

压力管道数据表(电子版)
东营市特种设备检验所
DYTJ/C1-GD-004-02
序号 管道名称
1
P-68101
2
P-68102
道编号
管道 级别
P-68101 GC2 P-68102 GC2 P-68102 GC2
压力管道数据表
材质
20# 20# 20#
介质 公称直径 (mm)
劣质燃料油 150
劣质燃料油 150
劣质燃料油 100
管道规格 公称壁厚
(mm)
7.11
7.11
6.02
管道长度 (m)
56.61
2.57
13.29
起止点
设计条件
起点
终点
温度 压力 (℃) (MPa)
装置外 换E-601壳程 80
换E-601壳程 换E-601壳程
换E-602A/B壳 换E-60程2A/B壳

80 80
1.98 1.88 1.88
中填写一行
第3页 共4页
东营市特种设备检验所
DYTJ/C1-GD-004-02
第4页 共4页
工作条件
温度 压力 (℃) (MPa)
40
1.8
45
1.7
45
1.7
第1页 共4页
东营市特种设备检验所
DYTJ/C1-GD-004-02
第2页 共4页
东营市特种设备检验所
DYTJ/C1-GD-004-02
备注 (图号)
级别系数
1.2 1.2 1.2
工程总投资: 万元
同一条线两个规格的写两行,前面 的序号相同;压力管道安装汇总表

压力管道规格尺寸对照及说明

压力管道规格尺寸对照及说明

压力管道规格尺寸对照及说明DN-公称直径Ф,外径大外径系列 DN15-Ф22mm,DN20-Ф27mm大外径系列:DN25-Ф34mmDN32-Ф42mmDN40-Ф48mmDN50-Ф60mmDN65-Ф76(73)mmDN80-Ф89mmDN100-Ф114mmDN125-Ф140mmDN150-Ф168mmDN200-Ф219mmDN250-Ф273mmDN300-Ф324mmDN350-Ф360mmDN400-Ф406mm DN450-Ф457mmDN500-Ф508mmDN600-Ф610mm小外径系列:DN15-Ф18mmDN20-Ф25mmDN25-Ф32mmDN32-Ф38mmDN40-Ф45mmDN50-Ф57mmDN65-ф73mmDN80-Ф89mmDN100-Ф108mmDN125-Ф133mmDN150-Ф159mmDN200-Фф219mmDN250-Ф273mmDN300-Ф325mmDN350-Ф377mmDN400-Ф426mmDN450-Ф480mmDN500-Ф530mm补充:?600以上的都是焊接管道,公称直径和外径没有对应关系~管子尺寸系列标准(HG20553) A系列:属于"大外径系列”,B系列:属于"小外径系列" 机械行业应用标准体系管子尺寸基本都属于"小外径系列" ,石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”。

一般来说,管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。

压力管道设计特性表.xls

压力管道设计特性表.xls

TP304 COG-2302 T-26 2.67 40 3.4 65
29 2320 FM2A 13.5 Ф 88.9×3.05
TP304
T-18 COG2310 2.67 40 3.4 65
30 2101 AA2A 29.4
Ф 457×10
20#
PG-2111 FG-2305 0.03 45 0.5 120
Ф 168×7 Ф 168×7 Ф 89×5.5 φ 48×5 Ф 89×5.5
Ф 273×10
20# 20# 20# 20# 20# API5L
HEADER TPI-91 0.25 148 HEADER TPI-41 0.35 148 CH-2201 CL-2002 0.35 148 E-221 CL-0101 0.25 148 CH-2301 CL-2002 0.35 148 C-301 F-301 2.67 40
序 号
管线号
管线流 管线长度 程图号 (m)
规格
材质
流体流向


压力
温度
工艺
设计 操作 设计 操作 介质
(MPa) (MPa) (℃) (℃)
介质物 耐压试验压力
绝热
理化学
防腐 焊 后
特性

气 类 材 厚度 代号 热处理
(MPa) (MPa) 型 料 (mm)
1 2001 AA2A 101.6
2 2001 AA4A 14.8
(MPa) (MPa) (℃) (℃)
介质物 耐压试验压力
绝热
理化学
防腐 焊 后
特性

气 类 材 厚度 代号 热处理
(MPa) (MPa) 型 料 (mm)

压力管道标准件尺寸对照表

压力管道标准件尺寸对照表

2 1/2 2 3/4
3 3 1/4 3 1/2 3 3/4
4
4 3 1/2 3 1/2 3 1/4 3 1/4
3 3
63.5 69.85 76.2 82.55 88.9 95.25 101.6
59.434 65.204 71.554 77.546 83.896 89.829 96.179
55.369 60.557 66.907 72.542 78.892 84.409 90.759
尺寸代号 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1
1 1/8 1 1/4 1 3/8 1 1/2 1 5/8 1 3/4 1 7/8
2 2 1/4
每寸牙数 24 20 18 16 14 12 12 11 10 9 8 7 7 6 6 5 5
4 1/2 4 1/2
80000 型
308009/1. 5
8001/1.5 3080082 3080092 308008/2.
5 308009/2.
5 3080083 1080093 3080093 80023 2080084
带防尘盖深沟球轴承 GB278-82
内径 d 1
600000 型(单面防尘盖) 80000(双面带防尘盖)
基本尺寸
安装尺寸
极限转速 r/Min
内孔挡圈 外径挡圈
外径 D 宽度 B
最小
最大


4
2.3
1.8
3.2
1.5
5
2.6
2.7
3.8
38000
48000
6
2.5
2.7
4.8
38000
48000

压力管道报检明细表

压力管道报检明细表
SAC-50-C2AAFSN-L0444-EHO SAC-200-C2AAFSN-L0455-EHO
介质代号 Serv.Cord
PID图号 PID No.
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
管道数量 Q’ty 28.60
288.70 1.70 0.30 77.90 8.00 46.00 21.90 2.30 8.20 22.40 7.20 0.30 13.80 18.10 0.20 8.70
111.30 278.20
4.40 0.60 2.40
管道等级 Piping Class
S2A S2A S2A S2A S2A S3A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A S2A
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC 1506-000-PR-UID-0001
SAC
SAC-80-C2AAFSN-L1916-EHO
SAC
SAC-80-C2AAFSN-L1916-EHO
SAC
SAC-80-C2AAFSN-L1939-EHO
SAC
SAC-200-C2ABRSN-L0040-EHO
