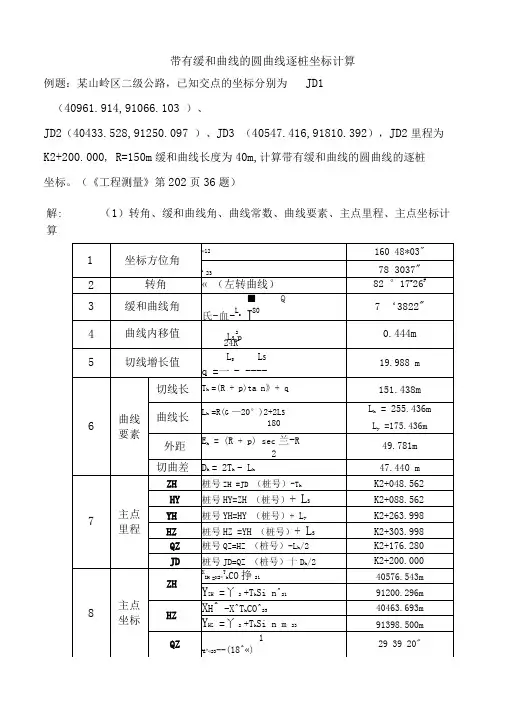

已知曲线半径R=6000，缓和曲线长度l 0=280，交点JD27坐标及相邻方位角已在图中给
出，Z H 点里程为D K 2+100。请计
算： 1、曲线要素中的切线长T 、曲线长L 、外矢距E ；
2、HY 、QZ 、YH 、HZ 的里程；
3、ZH 点坐标及其左边桩3米的坐标；
4、DK2+180的坐标及右边桩2米的坐标；
5、DK2+660的坐标及右边桩35米的坐标。
永州α=225-17
-08.0
JD27
(D K 2+100
)(1000.000,1000.000)
α=232-35-13.9H Z Q Z
HZ
H Y YH
附公
式：
m 为缓和曲线切垂距，m= l 0/2- l 03/（240R 2
）
p 为缓和曲线内移距，P= l 02/（24R ）- l 04/（2688R 3
）
缓和曲线方程式：
X=h - h 5/（40R 2l 2）+ h 9/（3456 R 4l 4）
Y=h 3/（6Rl ）- h 7/（336 R 3l 3）+ h 11/（42240 R 5l 5）
解：
1、转向角α=α2-α1=7°18′05.9″
切线长T=（R+P ）tg （α/2）+m = 522.863
曲线长L=（R απ）/180+l 0= 1044.626
外矢距E=（R+P ）sec （α/2）-R=12.746
式中m 为缓和曲线切垂距，m= l 0/2- l 03
/（240R 2）=139.9974
p 为缓和曲线内移距，P= l 02/（24R ）- l 04/（2688R 3
）=0.5444
2、HY 点里程为DK2+100+280=DK2+380；
QZ 点里程为DK2+100+1044.626/2=DK2+622.313；
HZ 点里程为DK2+100+1044.626=DK3+144.626；
YH 点里程为DK3+144.626-280=DK2+864.626
3、JD27到ZH点的方位角α
=232°35′13.9″-180=52°35′13.9″
JD27-ZH
JD27到ZH点的坐标增量为：
△x=T×cosαJD27-ZH=317.667m
=-415.299m
△y =T×sinα
JD27-ZH
于是ZH点坐标为
X ZH= x JD27+ △x = 1317.667m
y ZH= Y JD27+△y =1415.299m
ZH点到左边桩3米的方位角α
= 232°35′13.9″-90=142°35′13.9″
ZH-左边桩
左边桩3米的坐标为：
X左= x ZH+ 3×cosαZH-左边桩= 1315.284m
Y左= y ZH +3×sinαZH-左边桩=1417.122m
4、DK2+180的坐标及右边桩2米的坐标:
DK2+180在缓和曲线上，计算过程为：
= =232°35′13.9″
ZH点到JD27的方位角α
ZH-JD1
DK2+180到ZH点的缓和曲线长度h为180-100=80
根据缓和曲线方程式：
X=h - h5/（40R2l2）+ h9/（3456 R4l4）=80.000
Y=h3/（6Rl）- h7/（336 R3l3）+ h11/（42240 R5l5）=0.0508由X和Y可以求出DK5+900与ZH的距离D和它的偏角δ：
D=√（X2+ Y2） =80.000
δ=arctg（Y/ X） =0°02′11.0″
于是DK2+180的坐标（X1，Y1）为：
X1= 1317.667+Dcos（232°35′13.9″-δ）=1269.022
Y1 = 1415.299+Dsin（232°35′13.9″-δ）=1351.788 DK2+300右边桩2米的坐标（X2，Y2）为：
X2= 1269.022+2×cos（232°35′13.9″-3δ+90）=1270.608
Y2= 1351.788+2×sin（232°35′13.9″-3δ+90）=1350.570
5、圆曲线点DK2+660计算过程为：
曲中点QZ的里程推算为DK2+622.313, DK2+660到QZ的圆曲线长度为660-622.313=37.687,所对应的圆心角为O′=（180*37.687）/（πR）=0°21′35.6″，
JD27到圆心O的方位角αJD27-O=225°17′08.0″-（180-7°18′05.9″）/2=138°56′10.95″
圆心O的坐标为：
X3 =1000+（E+R）cos（138°56′10.95″）=-3533.494 Y3= 1000+（E+R）sin（138°56′10.95″）=4949.753 DK2+660的坐标（X4，Y4）为：
X4= X3++ R cos（138°56′10.95″+180- O′）=965.544 Y4 = Y3+Rsin（138°56′10.95″+180- O′）=980.035
DK2+660右边桩35米的坐标（X5，Y5）为：
X5= X3++ （R+35）× cos（138°56′10.95″+180- O′）=991.788 Y5= Y3+（R+35）×sin（138°56′10.95″+180- O′）=956.878
