原油储罐及其附件
原油储罐及其附件PPT课件

.
1
目录
1
储罐分类
2
储罐的常用附件
3
储罐的专用附件
4
储罐附件的检查及管理
.
2
油罐分类
1、按建造材料分:金属罐及非金属罐(有土油罐、砖油罐、 石砌油罐、钢筋混凝土油罐、玻璃钢油罐、耐油橡胶油罐 等等。石砌油罐和砖砌油罐应用较多,常用于储存原油和 重油。)
2、按建造位置分:地上罐、地下罐(地下油罐指的是罐内 最高油面液位低于相邻区域的最低标高0.2m,且罐顶上 覆土厚度不小于0.5m的油罐。这类油罐损耗低,着火的 危险性小。)、半地下罐(半地下油罐指的是油罐埋没深 度超过罐高的一半,油罐内最高油面液位比相邻区域最低 标高不高出2m的油罐。)、山洞式罐
.
27
储罐的专用附件
1、液压安全阀——是装设在油罐 顶上,保护油罐安全的一个重 要附件。当机械呼吸阀发生故 障时,液压安全阀就能代替机 械呼吸阀进行排气或放气(安 全阀的额定控制压力一般为 1078Pa,真空阀的额定控制压 力一般为-267Pa,高于机械呼 吸阀10%)。
阀内用沸点高(夏天不易挥发)、 蒸发慢、凝点低(冬天不至于 凝固)的油品(如轻柴油、太 阳油或变压器油)作为密封液 体(简称封液)。
作用:储罐内压力快速下降, 大量空气被吸入罐内时,使遇 到挡板受阻碍的空气流不能直 接冲击油品表面,从而减少油 品的继续蒸发。同时,由于挡 板的折流,使气流由垂直方向 改为水平方向,这时吸入的新 鲜空气首先与罐内顶部油气浓 度较低的气体混合,使其浓度 进一步降低。当油罐停止发油 而改为收油时,呼出的即是顶 部含油气浓度较低的混合气体, 从而达到降低损耗的目的。
.
25
17:消防泡沫室——又称泡沫
原油储罐及其附件4

7、阻火器: (1)防火网或者波形散热片保持干净、完整无破损; (2)端盖密封垫片不渗漏、不硬化; 8、浮梯: (1)浮梯踏板翻转灵活,无卡堵,无锈蚀、脱焊; (2)轮毂移动灵活,铜箍完好。 9、浮仓人孔及浮仓: (1)舱内清洁、无杂物; (2)焊接处无锈蚀,渗漏; 10、罐壁人孔及清扫口: (1)要求孔盖与孔座之间密封性能好,封垫片不硬化, 不渗漏; (2)连接螺栓无严重锈蚀。
15、静电导出线: (1)连接装置是否完好,连接螺栓是否松动; (2)软铜导线有无断裂和缠绕。 16、泡沫消防室: (1)检查花玻璃是否破损; (2)检查流道是否有异物堵塞;
谢谢大家
机械呼吸阀
3、烟雾自动灭火系统:烟雾自动灭火 装置由发烟、导烟、喷射和探头四 部分组成。 灭火原理是:当油罐起火后,罐内 温度急剧上升,达到110℃±5℃时, 罐内感温探头上的低熔点合金熔化 脱落,导火索外露,火焰点燃导火 索,引燃烟雾灭火剂,被引燃的灭 火剂发生燃烧反应,瞬时产生大量 含有水蒸气、氮气、二氧化碳及固 体颗粒的烟雾气体(产气量325ml/g), 烟雾气体靠自身在容器内形成的压 力,以很快的速度通过导烟管至储 罐顶部的喷头,喷射到储罐内燃烧 区,形成浓厚的灭火烟雾层,以稀 释、覆盖和化学抑制多种作用将储 罐初期火灾扑灭。
2、机械呼吸阀——机械呼吸阀是保护油罐安全的重要附 件,装设在油罐的顶板上,由压力阀和真空阀两部分 组成。 作用:在一般情况下,保持油罐的密闭性,在一定 程度上减少油品的蒸发损耗。而在必要时,能自动通 气调节平衡油罐内外压力,对油罐起到安全作用。 工作原理:机械呼吸阀是靠阀盘自身的重量,控制 油罐的呼气压力或吸气真空度,保持罐内一定压力。 其开启等级为C级(压力阀的额定控制压力一般为 980Pa,真空阀的额定控制压力一般为-295Pa)。当罐 内油气压力大于油罐允许压力时,油蒸汽经压力阀外 逸,此时真空阀处于关闭状态;当罐内油气压力小于 油罐允许真空度时,新鲜空气通过真空阀进入罐内, 此时压力阀处于关闭状态,允许压力(或真空压力) 靠调节盘的重量来控制。
储油罐的附件

二、储油罐的一般附件
( 2)人孔 人孔是供清洗和维修油罐时,操作人员进出油罐而
设置的。一般立式油罐,人孔都装在罐壁最下层圈板上, 且和罐顶上方采光孔相对。人孔直径多为600mm,孔中心 距罐底为750 mm。通常3000立方米以下油罐设人孔1个, 3000~5000立方米设1~2个人孔,5000立方米以上油罐则必 须设2个人孔。人孔的安装位置应与进出口管线相隔不大 于90°。如果设置一个人孔,则应置于罐顶透光孔的对面。 如果设置两个,则一个设在罐顶透光孔的对面,另一个至 少与第一个人孔相隔90°。
6)隔舱人孔 为了操作人员进 入隔舱检查有无渗漏 而设置的,平时用人 孔盖封死。
四、轻油和原油罐专用附件
(1)机械呼吸阀 机械呼吸阀是用来控制油罐最大正负工作压力的安全保护 装置,同时兼有降低油品蒸发损耗的作用。因其一般由压力阀 和真空阀组成,故而又称作压力真空阀。 机械呼吸阀工作原理是利用压力阀阀盘和真空阀盘的重量 来控制油罐的呼气压力和吸入真空度。当罐内气体的压力达到 油罐的设计允许压力时,压力阀阀盘被顶开,气体从罐内逸出, 使罐内压力不再继续增加。同理,当罐内的真空达到油罐设计 的允许真空度时,罐外的大气压将顶开真空阀阀盘进入罐内, 使罐内的真空度不再升高,从而保证油罐在其允许压力范围内 工作,而不致因为超过其强度极限而破坏。机械阀可以在一定 程度上减少油品的蒸发损失,同时对油罐起安全保护作用。 机械呼吸阀的结构型式,按照其压力控制方法分为重力式 和弹簧式;按照阀座的相互位置分为分列式和重叠式。
二、储油罐的一般附件
(5)脱水管 脱水管亦称放水管,它是专门为排除罐内水分、杂质
和清除罐底污油残渣而设的。放水管在罐外一侧装有阀门 ,为防止脱水阀不严或损坏,通常安装两道阀门。放水时 ,打开放水管线上的阀门,油罐底水在管内油品静压力驱 动下从放水管排出。放水管内经常存有底水,因此冬天还 应做好脱水阀门的保温,以防冻凝或阀门冻裂。
储罐附件

储罐附件
人孔整理
储罐附件是为了完成储罐的正常作业,保障安全生产,必须配置的相应设备。
功能性附件:进出油短管、放水管、加热器、测量孔、梯子、栏杆、液面计、人孔、透光孔、清扫孔等;
安全类附件:防火器、呼吸阀、Y型液压安全阀、通风管、胀油管、避雷针及静电接地装置、泡沫发生器、保险活门、起落管等。
除一些通用附件外,储存不同物料、不同结构的储油罐还有一些专用附件。
一、油罐的一般附件
1.梯子、栏杆和平台,
2.人孔及透光孔,
3.量油孔,
4.进出油管,
5.放水管及排污孔,
6.清扫孔,
7.胀油管和进气支管二、轻油和原油罐专用附件
1.呼吸阀:机械呼吸阀、全天候机械呼吸阀、Y型液压安全阀;
2.防火器:防爆型、耐烧型和防爆震型;
3.呼吸阀挡板;
4.消防泡沫箱;三、重油储罐专用附件
1.通气短管,又称通气阀,用作重油或消防水储罐的呼吸通气;
2.升降管,又称起落管,多用于润滑油储罐或特种成品油罐;四、浮顶油罐专用附件 1.中央排水管, 2.转动扶梯,
3.浮顶立柱,
4.自动通风阀,
5.紧急排水口,
6.隔舱人孔,
7.盘边和边缘透气阀, 8.量油管等。
油罐附件

油罐附件
为了保证油罐安全正常贮油和进行各类操作,一般有下列附件设备:
1、进油管
2、金属软管

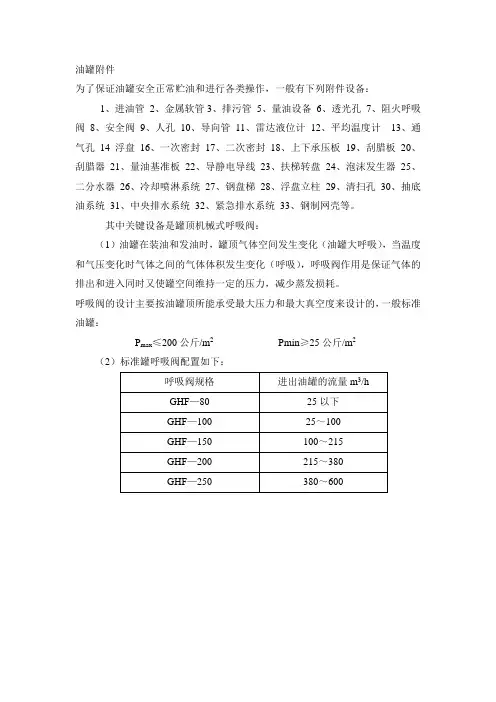

3、排污管5、量油设备6、透光孔7、阻火呼吸阀8、安全阀9、人孔10、导向管11、雷达液位计12、平均温度计13、通气孔14 浮盘16、一次密封17、二次密封18、上下承压板19、刮腊板20、刮腊器21、量油基准板22、导静电导线23、扶梯转盘2
4、泡沫发生器2
5、二分水器2
6、冷却喷淋系统2
7、钢盘梯2
8、浮盘立柱2
9、清扫孔30、抽底油系统31、中央排水系统32、紧急排水系统33、钢制网壳等。
其中关键设备是罐顶机械式呼吸阀:
(1)油罐在装油和发油时,罐顶气体空间发生变化(油罐大呼吸),当温度和气压变化时气体之间的气体体积发生变化(呼吸),呼吸阀作用是保证气体的排出和进入同时又使罐空间维持一定的压力,减少蒸发损耗。
呼吸阀的设计主要按油罐顶所能承受最大压力和最大真空度来设计的,一般标准油罐:
P max≤200公斤/m2Pmin≥25公斤/m2(2)标准罐呼吸阀配置如下:。
原油储罐及其附件

4、罐顶排水系统: (1)要求中央集水坑内的单向阀灵活好用;
(2)集水坑周围的漏水孔防护网无杂物堵塞;
( 3 )排水管下部排水阀灵活好用,排水见油时,应停用 油罐,倒出原油,结合大修进行修理(排水管日常处于非 全闭状态,开启2-3扣,便于及时发现罐内排水管渗漏)。 5、紧急排水孔: (1)紧急排水孔的防护网无杂物堵塞;
(2)排水管道畅通。
6、密封装置: (1)要求密封板与罐壁内表面接触严密; (2)密封板无缺损,导向板连接牢固; (3)检查橡胶密封条时候开裂、脱落。
7、阻火器: (1)防火网或者波形散热片保持干净、完整无破损;
(2)端盖密封垫片不渗漏、不硬化;
8、浮梯: (1)浮梯踏板翻转灵活,无卡堵,无锈蚀、脱焊;
15、静电导出线:
(1)连接装置是否完好,连接螺栓是否松动;
(2)软铜导线有无断裂和缠绕。 16、泡沫消防室: (1)检查花玻璃是否破损; (2)检查流道是否有异物堵塞;
谢谢大家
16 :静电导出线(等电位 连接装置)——将浮船 上产生的静电传递至罐 壁后导出的软铜导线。
17:消防泡沫室 ——又称泡沫
发生器,是固定于油罐上的灭 火装置。泡沫发生器一端和泡 沫管线相连,一端带有法兰焊 在罐壁最上一层圈板上。灭火 泡沫在流经消防泡沫室空气吸 入口处,吸入大量空气形成泡 沫,并冲破隔离玻璃进入罐内 (玻璃厚度不大于 2mm ),从 而达到来火目的。
当油罐起火后罐内温度急剧上升达到110罐内感温探头上的低熔点合金熔化脱落导火索外露火焰点燃导火索引燃烟雾灭火剂被引燃的灭火剂发生燃烧反应瞬时产生大量含有水蒸气氮气二氧化碳及固体颗粒的烟雾气体产气量325mlg烟雾气体靠自身在容器内形成的压力以很快的速度通过导烟管至储罐顶部的喷头喷射到储罐内燃烧区形成浓厚的灭火烟雾层以稀释覆盖和化学抑制多种作用将储罐初期火灾扑灭
油罐安全附件4

封盖前,应现检查罐内情况,查 后立即封盖,不宜再行开启。
(八)采光孔
设在罐顶与罐壁人孔对面处,一 般为直径500毫米的圆孔。平时 有孔盖环以螺栓严密封闭;清理 油罐或检修时用作通风、排气和 采光,其构造和形式大致和人孔 相同。
采光孔只有当罐内升降或保险活 门操纵设备发生事故时,才允许 开启进行处理。平时应保持密闭 状态,不得随便打开。有些地区 往往利用采光孔来观察罐内油面 高低,为此,只将盖板遮在孔口, 以便于移动,而不旋紧螺栓,这 种做法是很不安全的。
(三)阻火器
阻火器是油罐上的防火安全装置。 位于罐顶上机械呼吸阀和液压安 全阀下部,外形类似箱盒,里面 装有一定孔径的铜、铝(或其他 耐热金属)制成的多层丝网或波 纹板。
阻火器的作用主要是:火焰通过阻火层 的冷表面时,燃烧热随燃烧物及未燃烧 气体冷却的通道表面而散出,从而降低 了火焰的燃烧温度,使燃烧反应速度减 慢。阻火层通道减小时,每单位火焰体 积的冷却表面体积增加,当通道减小到 某一数值时,火焰即会熄灭。因此,当 罐顶火焰自呼吸阀或液压安全阀窜入时, 阻火器的金属丝网或波纹板迅速吸收燃 烧气体的热量,使火焰熄灭,阻止火焰 进入罐内。
(五)导电接地线
金属油罐本身虽是导体,但因底部 涂有防蚀层,并且又是设置在沥青、 砂基上面,影响了油罐的静电电荷 的泄漏。因此,应设导电接地线, 装在金属油罐的下边缘处,接地引 下线与打入地下的接地极连接。其 作用除了兼作防雷接地外,还可导 除静电,防止静电引起的火灾。
接地极一般用直径25毫米圆钢; 或直径50毫米钢管;或50毫米*50 毫米角钢;电阻不大于10欧姆。
新建的油库或油罐,在投产以前, 应结合防雷接地要求,对油罐的 导除静电接地线,从安装技术要 求和电阻值两个方面进行检查。
油罐及其附件的结构特点

油罐及其附件的结构特点温馨提示:该文档是小主精心编写而成的,如果您对该文档有需求,可以对它进行下载,希望它能够帮助您解决您的实际问题。
文档下载后可以对它进行修改,根据您的实际需要进行调整即可。
另外,本小店还为大家提供各种类型的实用资料,比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。
如果您想了解更多不同的资料格式和写法,敬请关注后续更新。
Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.油罐是一种用来储存液态石油制品的设备,其结构特点与附件设计对于油罐的使用安全和效率起着至关重要的作用。
油罐及附件(王鸿宇)

1.3卧式圆筒(柱)形金属油罐
平头盖卧式圆柱形钢油罐
碟形头盖卧式圆柱形钢油罐
三、油罐的附件
1.4 油罐附件
1.4.1 油罐一般附件
1.盘梯、栏杆及平台
1.4 油罐附件
1.4.1 油罐一般附件
2.人孔
1.4.1 油罐一般附件
3.透光孔
1.4.1 油罐一般附件
4.量油孔
1.4.1 油罐一般附件
11.泡沫发生器
1.4.2 油罐专用附件
1.油罐呼吸阀
油罐呼吸阀是油罐呼吸系统的核心部件。安装呼吸阀 的作用主要有两方面,一是适当提高油罐空间的气体 压力,以减少油品由于大小呼吸带来的损耗,减少经 济损失,同时可相对减少油品蒸气对环境的污染。二 是可确保油罐的使用安全,既不使油罐内正内压超标 面破裂,也不致于因负压超限而吸瘪。
1.2.1油罐结构
立式圆筒(柱)形油罐普遍建造在地面油罐基础之上, 由底板、壁板、顶板(浮顶罐除外)及一些油罐附件组成。
按照罐顶的结构形式,立式圆筒(柱)形油罐又分为拱 顶油罐和内、外浮顶油罐。
1.2立式圆筒(柱)形油罐
1. 油罐基础 油罐基础的技术要求 建造油罐的地基土壤最好应是沙土层,要求地质均 一,土耐压较好,一般不少于1.0-1.8MPa,地下水位 最好低于基槽底面30cm 。易风化的软质岩层或在土质 不均匀的地基都不宜作罐基,如必须建罐,要对地基作 特殊处理。
1.2立式圆筒(柱)形油罐
1. 油罐基础 a. 油罐基础的一般做法 地上油罐的基础一般有四层:最下为素土层,往上依 次是灰土层、砂垫层和沥青砂防腐层。
1.2立式圆筒(柱)形油罐
b. 油罐基础的沉降 油罐基础均匀沉降超过50cm,或者不均匀沉降倾斜度 达到下列数值时,要对罐基进行技术处理:
油罐附件

l油罐附件1、进出口结合管安装于油罐第一圈板下边,使输油管道通过罐内回转接头与升降管相连接。
根据油罐容量大小和设计要求不同,每个罐上装有一个或两个。
2、人孔、透光孔、排污孔和清扫孔人孔用于人进出油罐,清除油脚和采光通风,装于油罐第一圈板上,直径600毫米,其中心距罐底高700毫米。
透光孔装于罐顶板上,距罐壁800~1000毫米,一般可设在油品进出口管线上方位置,直径500毫米。
透光孔与人孔、清扫孔(或排污孔)尽量沿圆周均布,以便于通风采光。
带放水管的排污孔装于轻质油罐,用于清扫油罐时排出污泥,平时可从放水管排出罐内污水。
清扫孔装于重质油罐底部,清扫时可放出污水及清除罐内污泥。
3、通气管、呼吸阀及安全阀贮存挥发性差的燃料油、催化原料、焦化原料、重柴油、润滑油原料及成品油、腊油等油罐需安装通气管,调节罐内气压。
贮存汽油、煤油、轻柴油、轻污油、原油、芳烃等油罐,需在油罐顶部安装带防火的呼吸阀(亦称机械透气阀),以控制罐内气压。
当进油或罐内油料受热膨胀,罐内气体空间的压力增大而超过设计规定正压(一般为200毫米水柱)时,出气阀盖自动打开,将罐内气体呼出;当出油或罐内油料冷缩,罐内气体压力减小,超过设计规定负压(一般为50毫米水柱)时,进气阀打开将空气吸入。
若进气阀盖过重或因失修造成呼吸阀失灵,会造成罐体爆裂或瘪罐事故。
进出气阀盖过轻,控制压力降低,则增大油气损耗。
呼吸阀的罐顶结合管下部,应安装呼吸阀挡板,以减少油品呼吸损耗。
安全阀(亦称液压透气阀)装于油罐顶部与呼吸阀配合使用,当呼吸阀一旦失灵时起安全作用,其工作压力稍高于呼吸阀。
阀内应加入粘度小、挥发性差、凝固点低于当地最低气温的油品。
由于阀中隔层内外液面压差,对油罐形成密封。
拱顶油罐呼吸阀或通气管,一般安装在罐顶中部位置,需注意避开拱顶板的加强筋。
4、量油孔为脚踏式,垂直焊于油罐顶板上的平台附近,用以测量罐内油品高度和温度及采样。
量油口设有盖及松紧螺栓,盖下面有密封槽,并嵌有耐油胶垫或铅垫。
事故罐安全附件

以上这些故障,有的使呼吸阀达到控制压力 时不能动作,造成油罐超压,危及油罐安全; 有的则使呼吸阀失去作用,造成大小呼吸失控, 从而增加进料的蒸发损耗,使油料质量下降, 加重区域大气污染,影响操作人员身体健康, 增加区域危险因素。
维护保养:
在例行查库和每次作业时,要从外观和 现象上加强检测分析,及时发现问题,及 时解决。如油罐罐体和呼吸阀阀体有无异 常变化;油罐进出油作业时,呼吸阀运行 情况是否正常;封口网有没有破损,是否 畅通。
事故罐安全附件
概述
众所周知,安全是生产的基础,也是发展的 基础,储油罐的安全附件是为了保障油罐使 用的安全,防止或消除各类油罐事故而设置的, 包括阻火器、呼吸阀、液压安全阀、防雷静 电接地装置等。现就储油罐的主要安全附件 进行简要介绍和了解。
储油罐安全附件
一、机械呼吸阀 二、液压安全阀 三、阻火器 四、避雷针 五、静电接地线
五、静电接地线
静电接地线是将油罐各个部位积存的 静电荷及雷电感应作用产生的电荷导入大 地,避免放电产生火花,防止油罐爆炸着 火,保护油罐安全的一种防护装置。
小结
今天我们讲了储油罐的几个主要的安全附 件,逐个对储罐的安全附件的作用、原理以及 维护保养进行系统的了解,希望对各位在以后 的工作中有所帮助,不足之处,恳请批评指正!
作用:
1、吸热:当火焰通过防火器时,被分割为许 多细小火焰,面积较大的金属板(网)能很快 地吸收燃烧气体的热量使其温度降低到闪点一 下,因此可以将火焰熄灭。
2、隔火:因为铜网的孔径(或金属波纹之间 的空隙为1mm)很小,使火焰,火花不致进入 油罐内。
原理:
阻火器是由许多细小通道或孔隙组成的, 当火焰进入这些细小通道后, 就形成许多 细小的火焰流。由于通道的传热面积大, 火焰通过通道壁进行热交换后, 温度下降, 达到一定程度火焰可以熄灭。
油罐及附件

1一压力阀;
2一真空阀
液压安全阀
l一连接பைடு நூலகம்管;
2一盛液槽; 3一悬式隔板
4一罩盖;
5 一带铜网的通风短管; 6一装液管; 7一液面指示器
液压安全阀工作原理
1-悬式隔板;2-盛液槽;3-连接管
(a)油罐气体空间 处于设计压力状态 (b)油罐气体空间 处于设计负压状态 (c)油罐气体空间 压力与大气压相等
(b)
放水管
放水管是 为了排放 油罐底水 而设置的。 出口中心 线距油罐 底板 300mm 1-放水管;
2-加强板;
固定式放水管 3-罐壁
排污孔
1-油罐底板;2-排污孔;3-罐壁;
4-排污孔法兰;5-放水管
油罐搅拌器结构示意图
1—防爆电机;
2—联轴节;
3-齿轮转动装置;
4-油罐法兰盖;
5-密封装置;
积到一定高度时,则积水可由紧急排水口
排入罐内,以防浮顶由于负载过重而沉没.
隔舱人孔
隔舱人孔是为了操作人员进入隔舱检查有无
渗漏而设置的。平时用人孔盖封死。
轻油和原油罐专用附件
1、机械呼吸阀 2、液压安全阀 3、阻火器 4、呼吸阀挡板
重力式机械呼吸阀
油罐的安全保
护装置。控制
油罐最大正负 工作压力,同 时兼有降低油 品蒸发损耗。
油罐的顶盖是用2.5mm厚的薄钢板,由中心立柱和管壁支撑成悬链曲线状态。 中心立柱焊在罐底中心的导向套管中,这种悬链曲线状的顶板只受拉力,不 出现弯曲力矩,故称为无力矩顶油罐
球形罐
滴形罐
油罐一般附件
1、梯子和栏杆 6、保险活门
2、人 孔
3、透光孔 4、量油孔 5、进出油结合管
培训教程油罐及其附件

蛇管式加热器:
用15~50mm无缝钢管焊接而成,为了安装和维修方便,设置少量 法兰连接,使用导向卡箍,支架具有不同高度,使蛇管沿着蒸汽流动 方向保持一定坡度,需压力高。
油品的加热与保温
四、什么情况下油罐和管线保温?
立式储罐
底板结构
立式储罐
壁板连接
立式储罐
5 罐顶 (1)拱顶:为环缺形,顶曲率半径R=0.8-1.2D,承压能力
为200-500mmH2O,负压-50-180mmH2O。 (2)浮顶:
① 支脚:用于支撑浮盘,使之不至于下降到油罐底。 ② 顶盘: 1)单盘式:用于大容量油罐,省钢材,在保证有足够浮力 的情况下,做成单盘式,浮顶的外圈是浮舱产生的浮力, 中心是单层钢板。 2)双盘式:用两层钢板组成,中心有许多隔舱,用于小油 罐。
立式储罐
拱顶形状
◆ 浮顶油罐
立式储罐
板;
浮顶油罐
1—抗风圈; 2—加强圈; 3—包边角钢; 4—泡沫消防挡
5—转动扶梯; 7—加热器; 8—量油管; 9—底板; 10—浮顶立柱; 11—排水折管; 12—浮船; 13—单盘板
立式储罐
浮盘结构示意图 1—单层钢板(5mm以上);2—截面为梯形的圆环形浮船
卧式容器
卧式储罐罐体 1—筒体;2—加强环;3—人孔;4—进出油管;5—三角支撑;6—封头
油罐附件
一、 油罐的一般附件 1、 梯子和栏杆:用于保护作业人员安全 2、 人孔:油罐进行安装,清洗和维护时,工人进出油罐和通风。 3、 透光孔:采光和通风 4、 量油孔:测量油面高度,取样,测温。 5、 进出油接合管:进出油 6、 保险活门:防止油罐控制阀破损或检修时罐内油品流出。 7、 放水管及排污孔:排水排污 8、 清扫孔:清除罐底积物 9、 搅拌器:油品调和及防止罐内沉积的堆积 10、胀油管和进气支管:保护管道安全
油罐附件详细说明书

油罐附件具体阐明沉降罐构造原理及安全附件1、构造(1)外部构造:机械呼吸阀、液压安全阀、阻火器、泡沫发生器、避雷针、人孔、透光孔、来液管线、溢流管线、收油(污水)管线、排污(脱水)管线、水箱、抽气管线等安全附件(2)内部构造:集油槽、中心配液管、集水管、抽乳化层管线、虹吸管。
沉降罐构造图(a)立式沉降罐构造图(b)配液装置图1-油水混合物入口管2-辐射状配液管3-中心集油槽 4-原油排出管5-排水管6-虹吸上行管7-虹吸下行管8-液力阀杆9-液力阀柱塞10-排空管11、12-油水界面和油面发讯浮子13-配液管14-配液管支架2、原理含水原油由进口管线,经配液管中心汇管和辐射状配液管流入沉降罐底部的水层内,在水层内进行水洗。
破乳剂作为一种表面活性剂,重要作用是减少油水界面的表面张力,由于油水密度的差别,使部分含水油在上升的过程中,较小粒径的水滴向下运动,油向上运行,实现了油水分离。
在原油上升到沉降罐集油槽的过程中,其含水率逐步减小。
经沉降分离后的原油进入集油槽后,经原油溢流管流出沉降罐;分离后的污水经上部水箱,由脱水立管排出。
立式沉降罐工艺原理油水混合物由进口管线经配液管中心汇管通过辐射状配液管流入沉降罐底部的水层内,其中的游离水、破乳后粒径较大的水滴、盐类和亲水固体杂质等在水洗的作用下并入水层;原油及其携带的粒径较小的水滴在密度差的作用下,不停向上运动,且水分不停从油中沉降出来;当原油上升到沉降罐上部液面时,其含水率大为减少,经中心集油槽通过排出管排出。
沉降罐底部的污水,经由液力柱塞阀控制高度的上行虹吸管吸至一定高度后,通过下行虹吸管与排水管排出。
工作过程:(动画演示附于幻灯片教案中):3、附件(1)机械呼吸阀机械呼吸阀构造及工作过程①构造原理:由压力阀和真空阀构成。
当罐内气压超出油罐设计压力时,压力阀被气体顶开,气体从罐内排出,使罐内压力不再上升;当罐内气压低于设计的允许真空压力时,大气压顶开真空阀盘,向罐内补入空气,使压力不再下降,以免油罐抽瘪。
油罐及其附件知识手册

油罐及其附件操作规程常识:本公司油罐规格:20000方、10000方、3000方油罐类型:拱顶罐、浮顶罐、卧式罐油罐的附件:扶梯、栏杆、人孔、透光孔、量油孔、放水管、避雷针、接地线、消防系统。
拱顶罐附件:机械呼吸阀、液压安全阀、阻火器●机械呼吸阀——机械呼吸阀是由压力阀和真空阀两部分组成。
当罐内气体空间压力超过设计压力时,顶开压力阀,气体油罐内排除,使罐内压力不再上升。
反之,当罐内气体空间压力低于设计允许真空压力时,大气压力顶开真空阀盘,向罐内补充空气,使罐内压力不在下降,以免油罐抽瘪。
●液压呼吸阀——液压呼吸阀也叫液压安全阀。
为了防止机械阀发生故障而使油罐损坏,油罐除装有机械呼吸阀外,还应装有液压式安全阀,液压式安全阀的压力和真空值一般比机械呼吸阀高出10%,在正常情况下它是不动作的,只有在机械呼吸阀不起作用时,它才进行工作。
当油罐内压力增高时,罐内的气体通过中心管的内环空间,把油封挤入外环空间;若压力继续升高,油封液面不断变化,当内环油面与中间隔板下缘相平时,罐内气体通过隔板下缘排除大气,使罐内气体压力不再上升;反之,当罐内气体出现负压时,外环空间的油封将被大气压入内环空间。
外环液面达中间隔板的下缘时,空气进入罐内,使罐压力不在下降;当罐内压力小于外界大气压力,阀内油封液面是平衡的,中间隔板下部呈锯齿形,可使油封油品流动时均匀稳定。
●阻火器——阻火器安装在油罐液压式安全阀和机械呼吸阀的下面。
阻火器之所以能起防火作用,是因为火焰进入阻火器后,经过很窄小的通道被分散为许多单只小火焰,火焰与阻火器金属薄板接触的表面逐渐增大,分割火焰的作用也逐渐增加,同时,阻火器内的金属板也向内外发出接触火焰所得的热量,于是,火尚未进入油罐即熄灭,起到防火作用。
内浮顶罐专用附件:罐顶通气孔、罐壁通气孔、静电导出装置、浮盘支持、浮盘.●通气孔——内浮顶油罐由于内浮盘盖住了油面,油气空间基本消除,因此蒸发损耗很少,所以罐顶上不设机械呼吸阀和液压安全阀,但在实用中,浮顶环形间隙或其他附件结合部分,仍然难免有油气泄漏之处,为防止油气积聚达到危险程度,在油罐和罐壁上都开有通气孔。
油罐主要附件检查项目和范围

油罐主要附件检查项目和范围油罐是一种用于储存和运输石油及其衍生产品的容器。
为了保障油罐的安全运营,进行定期的附件检查是必不可少的。
主要的附件检查项目和范围如下:1.储罐底部附件检查:储罐底部附件包括储罐底板、底座、底支撑和排液装置等。
检查内容包括底板的腐蚀、变形和泄漏情况,底座的稳固性和承重能力,底支撑的完整性和变形情况,排液装置的损坏和堵塞情况等。
2.罐壁附件检查:罐壁附件包括温度计、压力表、液位计和安全阀等。
检查内容包括附件的固定状态和连接情况,检验仪表的准确性和可视性,安全阀的启闭可靠性和压力调整情况等。
3.罐顶附件检查:罐顶附件包括防火装置、罐顶采样装置和描笔装置等。
检查内容包括防火装置的完整性和工作状态,采样装置的封闭性和使用情况,描笔装置的准确性和可视性等。
4.排气系统检查:排气系统包括气体收集系统和气体处理系统等。
检查内容包括气体收集系统的封闭性和排放压力,气体处理系统的过滤效果和处理能力等。
5.环境监测系统检查:环境监测系统包括气体监测和液位监测系统等。
检查内容包括气体监测仪的准确性和故障报警功能,液位监测系统的准确性和故障报警功能等。
6.防腐蚀涂层检查:防腐蚀涂层是保护罐体免受腐蚀的重要措施,检查涂层的附着力、厚度和损伤情况,修复涂层的损坏区域。
7.泄漏检测系统检查:泄漏检测系统用于监测罐体的泄漏情况,检查泄漏检测仪的准确性和故障报警功能,检查泄漏检测线路的连通性和传输敏感性。
8.安全防护装置检查:安全防护装置包括防火阀、安全阀和爆破片等。
检查安全阀和爆破片的启闭可靠性和压力调整情况,检查防火阀的完整性和工作状态等。
9.排水系统检查:排水系统用于清理储罐内的水分和杂质,检查排水装置的封闭性和排放压力,检查排水管道的连通性和流量情况等。
10.环境保护装置检查:环境保护装置主要包括污水处理系统和固废处理系统等,检查装置的处理效果和排放情况。
以上是油罐主要附件检查的项目和范围。
通过定期的附件检查和维护,可以确保油罐的安全运营,减少事故风险。
高含硫化氢原油储罐安全附件问题_黄崇舜

天然气与石油NATURAL GAS AND OIL2012年4月0前言随着国家实施能源发展战略,中国石油和中国石化两大石油公司在新疆进行了大规模的油气勘探和开采,新疆由此成为国家第二大原油生产基地。
然而,新疆大部分油田原油均富含硫化氢,给安全生产带来巨大的挑战。
尤其随着储运设备运行时间的延长和受硫化氢腐蚀,近年来已经连续发生了储罐呼吸阀的自燃着火事故。
因此,有必要对储罐安全附件的安全性进行深入研究。
1硫化氢的腐蚀机理1.1氢硫酸的酸性在常温常压下,硫化氢易溶于水,硫化氢与水的溶解体积比为2.6∶1。
干燥的H2S对金属没有腐蚀作用,只有在H2S溶于水形成氢硫酸后,才对金属具有一定的腐蚀作用。
H2S的离解反应[1]:H 2S HS-+H+HS-S2-+H+因此,氢硫酸呈现一定的酸性。
1.2硫化氢对金属铁的腐蚀铁在H2S的水溶液中发生的电化学反应为:阳极过程:Fe Fe+2e阴极过程:2H++2e Had+Had阳极反应的产物:Fe2++S 2-FeSH2S离解产物HS-、S2-吸附在金属的表面,形成吸附复合物离子Fe(HS)-。
吸附的HS-、S2-使金属的电位移向负值,促进阴极放氢的加速,而氢原子为强去极化剂,易在阴极得到电子,同时使铁原子间金属键的强度大大削弱,进一步促进阳极溶解而使钢铁腐蚀[2]。
腐蚀产物主要有Fe9S8、Fe3S4、FeS2和FeS,生成何种腐蚀产物取决于pH值、H2S的浓度等参数。
高含硫化氢原油储罐安全附件问题黄崇舜朱宁宁中国石油化工股份有限公司中原油田分公司,河南濮阳457165摘要:为了避免高含硫化氢原油储罐安全附件自燃着火事故的发生,有必要调查事故发生的根本原因,识别自燃着火的影响因素。
在储罐安全附件正常使用过程中,钢材受到硫化氢腐蚀以后阳极的最终产物是硫化亚铁。
当发油作业流量较大时,将有大量的新鲜空气通过以上附件进入罐内进行补充,从而会导致呼吸阀、液压安全阀、阻火器等位置的硫化亚铁迅速氧化,放出的热量将迅速聚积,进一步促使单质硫发生氧化燃烧,导致火灾。
油田原油储罐安全附件材质选择探讨

油田原油储罐安全附件材质选择探讨在油田生产过程中,原油储罐是油田生产系统中的重要设备之一。
原油储罐的安全附件材质选择对于保障油田生产过程中的安全运营具有重要意义。
本文将就原油储罐安全附件材质选择进行探讨。
原油储罐的安全附件主要包括密封件、液位计、压力表、防雷设施等。
在选择材质时,需综合考虑以下因素:1. 密封件材质选择:由于原油储罐处于恶劣工况下,需要选择耐高温、耐腐蚀的材质,一般常用的密封件材质有聚四氟乙烯(PTFE)、氟橡胶(FKM)、聚酯胶(PET)等。
聚四氟乙烯具有较好的耐化学腐蚀性和耐高温性能,适用于高温和强腐蚀性介质。
氟橡胶具有耐油、耐溶剂、耐高温等特性,适合于一般原油储罐的密封。
2. 液位计材质选择:液位计是监测原油储罐内液位的重要设备,常用的液位计有浮球式液位计、雷达液位计等。
浮球式液位计的浮球材质一般选择不锈钢,具有耐腐蚀性和耐高温性能。
雷达液位计可以使用不锈钢、陶瓷等非导电材质,耐腐蚀、耐高温、耐压性能较好。
3. 压力表材质选择:压力表是测量原油储罐内压力的设备,常用的压力表有压电式压力表、弹簧管压力表等。
压电式压力表一般使用不锈钢材质,具有耐腐蚀性和高强度等特点。
弹簧管压力表可以使用不锈钢、铜合金等材质,耐腐蚀性能较好。
4. 防雷设施材质选择:原油储罐需要设置防雷设施,以防止雷击事故的发生。
常用的防雷设施材质有铝、铜等导电材料。
还需要考虑导电材料与原油储罐本体的连接方式和接地系统的设计,确保防雷设施的正常工作。
原油储罐的安全附件材质选择需要根据实际工况、储罐介质的性质和工作环境等因素进行综合评估。
在选择材质时,需要考虑材料的耐腐蚀性、耐高温性、导电性、机械强度等特性,以确保附件在油田生产过程中的正常运行和安全可靠性。
还需要根据相关的国家标准和规范进行选择,以确保符合安全要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
外浮顶罐
内浮顶罐
非金属罐
球形罐
卧式罐
拱顶罐
储罐的常用附件
1、内伸式加热器——给高黏度、高凝点原油加 温防凝提高其流动性的设备。一般距离罐底 20—60mm,目前有蒸汽加热和热媒加热两种形 式。
2 、量油管(导向管)—— 浮顶罐的量油管除用于量油,
同时也对浮顶起固定、导向的作用,一般罐的浮 顶有对称的两根导向罐管。
储罐附件的日常检查及管理
1、内伸式加热器: (1)要求控制阀门开关灵活好用,无渗漏; (2)与储罐连接紧密,无渗漏; (3)侧旁“高温,防治烫伤”警示标识清楚、完好; 2、量油管(导向管): (1)管壁无锈蚀卡阻; (2)导向轮轴无明显变形和严重磨损; (3)上端量油孔无污物,孔盖完好; (4)侧旁“防止中毒”的硫化氢警示标识清楚、完好。
机械呼吸阀
3 、烟雾自动灭火系统:烟雾自动灭火 装置由发烟、导烟、喷射和探头四 部分组成。 灭火原理是:当油罐起火后,罐内 温度急剧上升,达到 110 ℃± 5 ℃时, 罐内感温探头上的低熔点合金熔化 脱落,导火索外露,火焰点燃导火 索,引燃烟雾灭火剂,被引燃的灭 火剂发生燃烧反应,瞬时产生大量 含有水蒸气、氮气、二氧化碳及固 体颗粒的烟雾气体(产气量325ml/g), 烟雾气体靠自身在容器内形成的压 力,以很快的速度通过导烟管至储 罐顶部的喷头,喷射到储罐内燃烧 区,形成浓厚的灭火烟雾层,以稀 释、覆盖和化学抑制多种作用将储 罐初期火灾扑灭。
16:静电导出线 (等电位连接装 置)——将浮船 上产生的静电传 递至罐壁后导出 的软铜导线。
17:消防泡沫室 ——又称泡沫
发生器,是固定于油罐上的灭 火装置。泡沫发生器一端和泡 沫管线相连,一端带有法兰焊 在罐壁最上一层圈板上。灭火 泡沫在流经消防泡沫室空气吸 入口处,吸入大量空气形成泡 沫,并冲破隔离玻璃进入罐内 (玻璃厚度不大于 2mm ),从 而达到来火目的。
Байду номын сангаас
11、罐顶透光孔: (1)检查端盖及孔座连接螺栓是否锈蚀; (2)密封垫是否老化、渗漏。 12、雷达液位计: 定期由仪表工配合现场管理人员,通过人工检尺的对 比方式进行校订,确保测定液位的真实性。 13、烟雾自动灭火系统: (1)打开灭火剂存储箱上端的导火索导管三通连接阀, 检查导火索导管内有无凝析液; (2)检查灭火剂存储箱密封是否完好。 14、防雷防静电接地: (1)每年雷雨季节到来之前检查一次。 (2)要求安装牢固,检查螺栓于连接件的表面有无松 托和锈蚀现象
4、罐顶排水系统: (1)要求中央集水坑内的单向阀灵活好用; (2)集水坑周围的漏水孔防护网无杂物堵塞; ( 3 )排水管下部排水阀灵活好用,排水见油时,应停用 油罐,倒出原油,结合大修进行修理(排水管日常处于非 全闭状态,开启 2-3 扣,便于及时发现罐内排水管渗漏)。 5、紧急排水孔: (1)紧急排水孔的防护网无杂物堵塞; (2)排水管道畅通。 6、密封装置: (1)要求密封板与罐壁内表面接触严密; (2)密封板无缺损,导向板连接牢固; (3)检查橡胶密封条时候开裂、脱落。
13、雷达液位计——通过记录发射能量很低的极短微波脉冲 到遇到液面后返回的接收时间差来确定液位。
14、自动通气阀——由一根支 杆设立于浮船顶部。 作用:浮船立柱落于罐底 时,通气阀自动开启,使罐 底与浮船之间空间与大气相 通,以免低液位发油时造成 此空间真空;或低液位进油 时形成空气夹层。
15、防雷防静电接地——消除油罐遭受雷击、静电所 带来的危害的装置(采用扁钢 , 厚度不得小于 4mm, 截面积不得小于48mm2,其接地电阻值应小于 10Ω ); 要求接地点不少于2处,间隔不大于30m。
原油储罐及其附件
目
1
录
储罐分类
2
储罐的常用附件
3
储罐的专用附件
4
储罐附件的检查及管理
油罐分类
1 、按建造材料分:金属罐及非金属罐(有土油罐、砖油罐、 石砌油罐、钢筋混凝土油罐、玻璃钢油罐、耐油橡胶油罐 等等。石砌油罐和砖砌油罐应用较多,常用于储存原油和 重油。) 2 、按建造位置分:地上罐、地下罐(地下油罐指的是罐内 最高油面液位低于相邻区域的最低标高 0. 2m,且罐顶上 覆土厚度不小于 0. 5m的油罐。这类油罐损耗低,着火的 危险性小。)、半地下罐(半地下油罐指的是油罐埋没深 度超过罐高的一半,油罐内最高油面液位比相邻区域最低 标高不高出2m的油罐。)、山洞式罐 3、按几何形状分:立式罐、卧式罐、球形体罐 4 、按不同结构形式划分可分为:拱顶罐、外浮顶罐、内浮 顶罐
2、机械呼吸阀——机械呼吸阀是保护油罐安全的重要附 件,装设在油罐的顶板上,由压力阀和真空阀两部分 组成。 作用:在一般情况下,保持油罐的密闭性,在一定 程度上减少油品的蒸发损耗。而在必要时,能自动通 气调节平衡油罐内外压力,对油罐起到安全作用。 工作原理:机械呼吸阀是靠阀盘自身的重量,控制 油罐的呼气压力或吸气真空度,保持罐内一定压力。 其开启等级为C级(压力阀的额定控制压力一般为 980Pa,真空阀的额定控制压力一般为 -295Pa)。当罐 内油气压力大于油罐允许压力时,油蒸汽经压力阀外 逸,此时真空阀处于关闭状态;当罐内油气压力小于 油罐允许真空度时,新鲜空气通过真空阀进入罐内, 此时压力阀处于关闭状态,允许压力(或真空压力) 靠调节盘的重量来控制。
15、静电导出线: (1)连接装置是否完好,连接螺栓是否松动; (2)软铜导线有无断裂和缠绕。 16、泡沫消防室: (1)检查花玻璃是否破损; (2)检查流道是否有异物堵塞;
谢谢大家
7、阻火器: (1)防火网或者波形散热片保持干净、完整无破损; (2)端盖密封垫片不渗漏、不硬化; 8、浮梯: (1)浮梯踏板翻转灵活,无卡堵,无锈蚀、脱焊; (2)轮毂移动灵活,铜箍完好。 9、浮仓人孔及浮仓: (1)舱内清洁、无杂物; (2)焊接处无锈蚀,渗漏; 10、罐壁人孔及清扫口: ( 1 )要求孔盖与孔座之间密封性能好,封垫片不硬化, 不渗漏; (2)连接螺栓无严重锈蚀。
3、机械呼吸阀: (1)呼吸阀座盘若太轻或有损坏,容易使罐内轻质油品 的蒸气大量向罐外散逸,或阀盘升降失灵,就有可能使 有关产生爆裂或压瘪变形的危险(抹黄油的问题); (2)机械呼吸阀有时会锈蚀发生堵塞; (3)在冬季会因油蒸汽内含水而使阀盘与阀座冻结。 ( 4 )一、四季度每月进行维护保养 2次,二、三季度每 月进行维护保养1次;气温低于零度以下,每周检查1次。 ( 5 )保养内容: 1)呼吸阀内部的阀盘、阀座、导杆、 导孔等有没有生锈和积垢,并进行清洁(最好是用煤油 清洗内部),清洁后,用润滑脂进行内壁涂抹保养; 2 ) 检查阀盘运行是否灵活,有无卡死现象,如有卡死现象, 需对导杆及导孔进行研磨;密封面(阀盘与阀座的接触 面)是否良好,如有磨损现象,需进行更换; 3 )检查 阀体封口网是否完好,有无冰冻、堵塞,擦除网上的污 锈和灰尘,保证气体进出畅通; 4 )检查压盖密封垫、 法兰垫片等是否严密、完整,不渗漏、不硬化,如有损 坏,立即进行更换(3mm石棉垫);
18 :呼吸阀挡板——安装在防火 器的下面,伸入罐内的一直径 为210mm~510mm的圆形折叠式挡 板。 作用:储罐内压力快速下降, 大量空气被吸入罐内时,使遇 到挡板受阻碍的空气流不能直 接冲击油品表面,从而减少油 品的继续蒸发。同时,由于挡 板的折流,使气流由垂直方向 改为水平方向,这时吸入的新 鲜空气首先与罐内顶部油气浓 度较低的气体混合,使其浓度 进一步降低。当油罐停止发油 而改为收油时,呼出的即是顶 部含油气浓度较低的混合气体, 从而达到降低损耗的目的。
储罐的专用附件
1、液压安全阀——是装设在油罐 顶上,保护油罐安全的一个重 要附件。当机械呼吸阀发生故 障时,液压安全阀就能代替机 械呼吸阀进行排气或放气(安 全阀的额定控制压力一般为 1078Pa,真空阀的额定控制压 力一般为-267Pa,高于机械呼 吸阀10%)。 阀内用沸点高(夏天不易挥发)、 蒸发慢、凝点低(冬天不至于 凝固)的油品(如轻柴油、太 阳油或变压器油)作为密封液 体(简称封液)。
5 、密封装置——密封浮顶外 缘环板与罐壁之间200300mm 的间隔而装在浮顶的 装置。分为一次密封和二次 密封两种。(现用一次密封 为重锤式机械密封和弹簧板 式二次密封)
6、阻火器——阻火器是用来 阻止易燃气体,液体的火 焰蔓延和防止回火而引起 爆炸的安全装置。 工作原理:一是基于传热 作用;一是基于器壁效应。
3、罐顶排水系统——中央集水 坑收集雨雪积水通过罐内的 折叠排水管排出罐外,为保 证浮船的安全,罐下的排水 阀门(与折叠排水管相连接 )应保持常开状态
4 、紧急排水孔——中央排水装置的备用安全装置。在罐顶 排水系统发生故障时可将罐顶积水通过紧急排水口直接排 进罐内。避免浮船负载过重而沉没,造成翻船事故。
7 、浮梯——为了操作 人员从盘梯顶部平 台下到浮船顶上而 设置的。
8 、浮仓人孔—— 操作人员进入浮船隔舱检查
有无渗漏的设置。
9 、罐壁人孔—— 安装在罐
壁最下圈钢板。 作用:在油罐进行安 装、清洗和维修时, 工作人员进出罐用。 清扫孔——安装在 罐壁最下圈钢板,下 缘与罐底平齐。 作用:清楚罐底积物 用。
10、浮船支柱——呈环状分布 安装于浮船下部的支柱。 作用:(1)避免液面较低 时浮船与罐内的加热盘管等 附件相撞;( 2 )检修时, 支撑浮船(高度1.8m),以 便检修工人可以自由进入罐 内作业。
11 、透光孔——设置在罐顶(直径500mm )。 作用:用于油罐安装和清扫采光或通风。
12 、 搅拌器——安装在 罐壁外侧。 作用:利用深入到罐 内的螺旋叶轮进行油 品调和及防止罐内沉 积物的堆积用。
