傅里叶变换光学系统傅里叶变换光学系统，简称FT光学系统，是一种通过光学方法对物体进行分析的技术。
其基本原理是利用傅里叶变换的思想，将物体在空间域的信息转换为频域的信息，然后通过相同的方式将频域信息还原为空间域信息。
一、傅里叶变换的基本原理傅里叶变换是一种将函数从时域转换到频域的技术。
其基本原理是将一个函数按照不同频率分解成一系列正弦波的和。
具体来说，傅里叶变换可以分为以下几个步骤：1. 对原函数在时间域上进行分段，使其转化为一系列长度为Δt 的小区间。
2. 对每一个小区间的函数值进行离散化处理，生成离散的数据序列。
3. 对离散的数据序列进行傅里叶变换，求出在频域上的频率分量。
4. 通过反傅里叶变换，将在频率域的信息还原为在时间域上的信息。
二、傅里叶变换在光学系统中的应用在光学系统中，傅里叶变换可以将一个物体的透射率函数转换为空间域和频域的关系。
通过加入透镜、像差校正等光学器件，可以实现将频域信息转换为对应的光学信号，进而生成一个光学图像。
这种光学图像可以对物体进行解析，便于对物体形状、大小、结构等信息进行研究。
FT光学系统广泛应用于生物医药、材料科学、光学工程等领域中。
三、傅里叶变换光学系统的优点与不足优点：1. 精度高：通过光学技术，可以获取高精度的物体信息，尤其是对于那些复杂的结构物体。
2. 兼容性好：FT光学系统可以与其他光学测量仪器、成像系统等进行互相配合，丰富了光学分析工具的功能。
3. 速度快：由于光子的速度极快，FT光学系统的成像速度也可以达到很高的水平。
不足：1. 设备成本高：由于FT光学系统需要使用高质量、高精度的光学仪器，因而设备成本较高。
2. 实验难度大：FT光学系统需要经过实验测试，对于初学者来说，实验难度比较大。
3. 约束条件多：FT光学系统对光源、光路、光学器件等条件的约束较多，安装过程比较繁琐。
总之，傅里叶变换光学系统在解析复杂物体、研究物体结构等方面有很大优势，并得到了广泛应用。
4f光学系统的结构原理及其应用
4F光学系统的结构原理及其应用1. 引言4F光学系统是一种常用的光学系统，它由4个基本元素组成：两个透镜和两个傅里叶变换平面。
在这个系统中，光束被傅里叶变换平面分成频谱成分，然后被另一个透镜重新聚焦，使得光束在两个透镜之间进行传递和处理。
本文将介绍4F光学系统的结构原理及其应用范围。
2. 4F光学系统的结构原理4F光学系统的结构由两个傅里叶变换平面和两个透镜组成。
下面是该系统的结构原理：2.1 第一个傅里叶变换平面第一个傅里叶变换平面通常称为输入平面，它接收来自光源的光束。
在输入平面上，光束经过透镜1的聚焦，然后通过傅里叶变换透镜1。
透镜1将光束分解成不同的频谱成分，形成傅里叶频谱。
2.2 第二个傅里叶变换平面第二个傅里叶变换平面通常称为输出平面，它接收来自第一个平面的频谱成分。
在输出平面上，傅里叶频谱通过透镜2进行重新聚焦。
透镜2将各个频谱成分重新组合成原始的光束。
3. 4F光学系统的应用4F光学系统在光学和图像处理领域有着广泛的应用。
以下列举了几个常见的应用范围：3.1 滤波器设计4F光学系统可以用于光学滤波器的设计。
通过适当地设计第一个傅里叶变换平面，可以将特定频率的光滤波出去，实现滤波效果。
3.2 图像处理在图像处理中，4F光学系统可以用于图像重构和增强。
通过将原始图像转换成频域谱，在傅里叶频谱上进行操作，再通过逆傅里叶变换将频谱转换回原始图像，可以实现图像增强和去噪等效果。
3.3 模糊处理4F光学系统还可以用于模糊处理。
通过适当地调整透镜1和透镜2之间的距离，可以实现对图像进行模糊或者反模糊处理，应用于图像处理和视觉效果的设计中。
4. 总结4F光学系统是一种常用的光学系统，由两个傅里叶变换平面和两个透镜组成。
通过傅里叶变换和逆傅里叶变换的组合，实现了光束的传输和处理。
该系统在滤波器设计、图像处理和模糊处理等领域有着广泛的应用。
熟练掌握4F光学系统的结构原理及其应用，对于光学工程师和图像处理专家来说是必备的知识。
傅里叶光学的实验报告(3篇)
第1篇一、实验目的1. 深入理解傅里叶光学的基本原理和概念。
2. 通过实验验证傅里叶变换在光学系统中的应用。
3. 掌握光学信息处理的基本方法，如空间滤波和图像重建。
4. 理解透镜的成像过程及其与傅里叶变换的关系。
二、实验原理傅里叶光学是利用傅里叶变换来描述和分析光学系统的一种方法。
根据傅里叶变换原理，任何光场都可以分解为一系列不同频率的平面波。
透镜可以将这些平面波聚焦成一个点，从而实现成像。
本实验主要涉及以下原理：1. 傅里叶变换：将空间域中的函数转换为频域中的函数。
2. 光学系统：利用透镜实现傅里叶变换。
3. 空间滤波：在频域中去除不需要的频率成分。
4. 图像重建：根据傅里叶变换的结果恢复原始图像。
三、实验仪器1. 光具座2. 氦氖激光器3. 白色像屏4. 一维、二维光栅5. 傅里叶透镜6. 小透镜四、实验内容1. 测量小透镜的焦距实验步骤：（1）打开氦氖激光器，调整光路使激光束成为平行光。
（2）将小透镜放置在光具座上，调节光屏的位置，观察光斑的会聚情况。
（3）当屏上亮斑达到最小时，即屏处于小透镜的焦点位置，测量出此时屏与小透镜的距离，即为小透镜的焦距。
2. 利用夫琅和费衍射测光栅的光栅常数实验步骤：（1）调整光路，使激光束通过光栅后形成衍射图样。
（2）测量衍射图样的间距，根据dsinθ = kλ 的关系式，计算出光栅常数 d。
3. 傅里叶变换光学系统实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在光栅后放置傅里叶透镜，将光栅的频谱图像投影到屏幕上。
（3）在傅里叶透镜后放置小透镜，将频谱图像聚焦成一个点。
（4）观察频谱图像的变化，分析透镜的成像过程。
4. 空间滤波实验实验步骤：（1）将光栅放置在光具座上，调整光路使激光束通过光栅。
（2）在傅里叶透镜后放置空间滤波器，选择不同的滤波器进行实验。
（3）观察滤波后的频谱图像，分析滤波器对图像的影响。
五、实验结果与分析1. 通过测量小透镜的焦距，验证了透镜的成像原理。
光学傅里叶变换原理

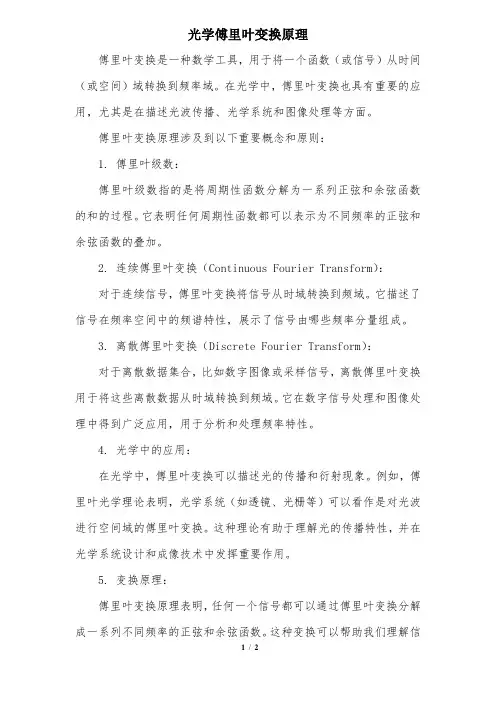

光学傅里叶变换原理傅里叶变换是一种数学工具，用于将一个函数（ 或信号）从时间 或空间）域转换到频率域。
在光学中，傅里叶变换也具有重要的应用，尤其是在描述光波传播、光学系统和图像处理等方面。
傅里叶变换原理涉及到以下重要概念和原则：1.（傅里叶级数：傅里叶级数指的是将周期性函数分解为一系列正弦和余弦函数的和的过程。
它表明任何周期性函数都可以表示为不同频率的正弦和余弦函数的叠加。
2.（连续傅里叶变换 Continuous（Fourier（Transform）：对于连续信号，傅里叶变换将信号从时域转换到频域。
它描述了信号在频率空间中的频谱特性，展示了信号由哪些频率分量组成。
3.（离散傅里叶变换 Discrete（Fourier（Transform）：对于离散数据集合，比如数字图像或采样信号，离散傅里叶变换用于将这些离散数据从时域转换到频域。
它在数字信号处理和图像处理中得到广泛应用，用于分析和处理频率特性。
4.（光学中的应用：在光学中，傅里叶变换可以描述光的传播和衍射现象。
例如，傅里叶光学理论表明，光学系统（如透镜、光栅等）可以看作是对光波进行空间域的傅里叶变换。
这种理论有助于理解光的传播特性，并在光学系统设计和成像技术中发挥重要作用。
5.（变换原理：傅里叶变换原理表明，任何一个信号都可以通过傅里叶变换分解成一系列不同频率的正弦和余弦函数。
这种变换可以帮助我们理解信号的频率成分，并对信号进行处理、滤波或合成。
总的来说，傅里叶变换原理提供了一种从时域到频域的转换方法，在光学中，它被广泛应用于光波传播、光学系统设计和图像处理等领域，为我们理解和处理光学现象提供了重要的工具。
