CFG桩复合地基的设计
CFG桩复合地基设计所需资料
CFG桩复合地基设计所需资料
对于CFG桩复合地基设计，需要准备以下的资料：
1.地质调查报告：地质调查报告提供了关于工程现场地质条件的详细信息，包括土层类型、土质参数、地下水位、地下水质量等，这些信息对于设计CFG桩复合地基至关重要。
2.工程结构设计：工程结构设计包括基础结构和上部结构的设计，需要提供工程的结构图纸和设计计算书，以便配合CFG桩复合地基的设计。
3.土壤力学参数：需要提供工程现场土壤的力学参数，包括土壤的重度、压缩性指数、剪切强度等，这些参数对于计算CFG桩复合地基的承载力和变形性能十分重要。
4.荷载设计标准：需要提供工程的设计荷载，包括垂直荷载、水平荷载、倾覆力矩等，这些荷载将直接影响CFG桩复合地基的设计。
5.工程施工图纸：需要提供工程的施工图纸，包括CFG桩的布置图、尺寸图、钢筋图等，以便进行CFG桩的具体设计。
6.设计要求：需要提供工程的设计要求，包括复合地基的设计标准、施工要求、质量要求等，这些要求将直接影响CFG桩复合地基的设计和施工。
7.环境要求：需要提供工程现场的环境要求，包括温度、湿度、地下水位等因素，这些要求对于CFG桩复合地基的材料选择和施工技术有一定的影响。
8.过去的类似工程经验：如果有过类似工程的设计和施工经验，可以提供相应的案例和经验，以便进行CFG桩复合地基的更好设计和施工。
综上所述，为了进行CFG桩复合地基的设计，需要准备充分的资料，包括地质调查报告、工程结构设计、土壤力学参数、荷载设计标准、工程施工图纸、设计要求、环境要求以及过去的类似工程经验。
这些资料将为CFG桩复合地基的设计和施工提供重要的参考和依据。

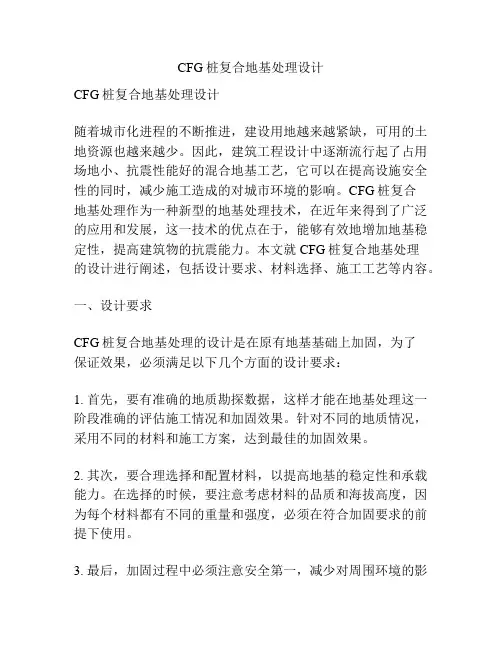

CFG桩复合地基处理设计
CFG桩复合地基处理设计CFG桩复合地基处理设计随着城市化进程的不断推进，建设用地越来越紧缺，可用的土地资源也越来越少。
因此，建筑工程设计中逐渐流行起了占用场地小、抗震性能好的混合地基工艺，它可以在提高设施安全性的同时，减少施工造成的对城市环境的影响。
CFG桩复合地基处理作为一种新型的地基处理技术，在近年来得到了广泛的应用和发展，这一技术的优点在于，能够有效地增加地基稳定性，提高建筑物的抗震能力。
本文就CFG桩复合地基处理的设计进行阐述，包括设计要求、材料选择、施工工艺等内容。
一、设计要求CFG桩复合地基处理的设计是在原有地基基础上加固，为了保证效果，必须满足以下几个方面的设计要求：1. 首先，要有准确的地质勘探数据，这样才能在地基处理这一阶段准确的评估施工情况和加固效果。
针对不同的地质情况，采用不同的材料和施工方案，达到最佳的加固效果。
2. 其次，要合理选择和配置材料，以提高地基的稳定性和承载能力。
在选择的时候，要注意考虑材料的品质和海拔高度，因为每个材料都有不同的重量和强度，必须在符合加固要求的前提下使用。
3. 最后，加固过程中必须注意安全第一，减少对周围环境的影响。
每一道工序都必须经过仔细的测试和管理，确保施工质量、保证安全生产。
二、材料选择1. 桩材料CFG桩作为一种具有很好抗震性能的地基材料，它的主要组成部分是由胶结土夹杂的水泥渣浆组成。
这种材料比传统的混凝土材料有更好的抗震性和稳定性。
2. 桩帽材料桩帽是为了满足楼房建筑需要承载位移而设计的，与桩体是不同的材料，桩帽材料选择考虑施工、效果等因素而定。
3. 基础材料CFG桩复合地基处理需要在原有基础上施工，因此原有基础的材料也需要进行对应的选择和配置。
一些主要的基础材料包括：清理好的砖石、钢结构等。
同时，水泥、砂子等也需要用来固化桩帽。
4. 辅助材料CFG桩复合地基处理过程中，辅助材料也非常重要。
建筑胶合剂、聚丙烯纤维、增塑剂等都是常见的辅助材料之一，它们可以提高施工效率和增加施工力度，同时也有助于提高地基的稳定性。

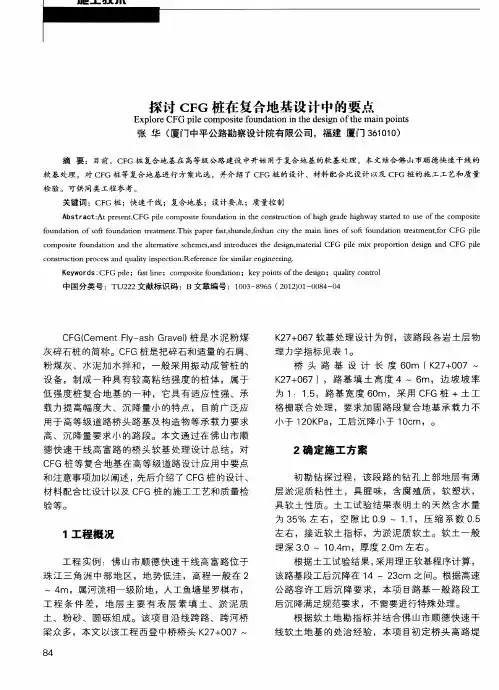

探讨CFG桩在复合地基设计中的要点
中国分类号 ：Ｔ ２ Ｕ２ ２文献标识码 ：Ｂ文章编号 ：１０ — ９ ５（ Ｏ２０ 一 ） ４ Ｏ ０ ３ ８ ６ ２ １ ）１ （】 一 ４ （ ８
ＣＦ Ｃ ｍｅ ｔＦ — ｓ ｖ １ 是 水 泥 粉 煤 Ｇ（ ｅ ｎ ｌ ａ ｈ Ｇｒ ｅ） ｙ ａ 桩
Ｋ ７ ０ ７软 基 处理 设 计 为例 ，该 路段 各岩 土层 物 ２＋ ６ 理 力学指 标 见表 １ 。
８５
点 。加 固 区沉 降计 算 方 法一 般 有 复 合模 量 法 、应 力修 正 法 、桩 身压 缩 量 法等 ；下 卧层 沉 降 的计 算
ｌ
肥 上 技 爪
５褥 垫层厚度。褥垫层 厚度一般 用 ３ｃ ， ） ０ｍ 当桩 径和 桩 距过 大 时 ， 垫层 厚度 还 可适 当加 大 。 褥 褥 垫 层 材 料 可 用 粗 砂 、 中砂 、碎 石 或 级 配 砂 石 （ 最 大粒径 不 大于 ２ ｍｍ） ０ 。
Ｋ ７ ０ ７），路 基 填 土 高 度 ４ ～ ６ ２＋ ６ ｍ，边 坡 坡 率
为 １ ． ：１５，路 基 宽 度 ６ ｍ ，采 用 Ｃ Ｇ 桩 ＋土 工 ０ Ｆ 格栅 联 合 处理 ，要 求加 固路 段 复 合 地 基承 载 力 不 小于 １ ０ Ｐ ，工后 沉 降小于 １ ｃ ２ Ｋａ Ｏ ｍ，。
加 固 区压 缩 量 为主 ，总沉 降 量 随 桩 间距 的减 小 而
４ 桩 体 强 度 。原 则 上 桩体 配合 比按 桩体 强度 ） 控 制 ，桩体 试 块抗 压 强度应 满 足下 式要 求 ：
＝
．
减 小 ；如果桩体 下部有一定深度 的软土层 ，则 由 于桩 端 应 力 向下 部 扩 散 ，下 卧层 产 生较 大沉 降 ，
ｏ１ ２ 【— ＭＰ － ａ１ Ｅ１２ ｓ— Ｍ Ｐ ａ 【 】 ｄ０ ｋａ Ｐ ６－０ ０ ８
CFG桩复合地基设计原则及要点
CFG（Cement Fly Ash Gravel）复合地基处理是一种利用水泥、粉煤灰、碎石混合物形成的高粘结强度桩体与桩间土共同承担上部荷载的地基加固技术。
其设计原则及要点主要包括以下方面：1.满足工程需求承载力提升：设计应确保CFG桩复合地基能提供足够的承载力，以支撑建筑物及相应荷载，避免因承载力不足导致的不均匀沉降或失稳。
变形控制：考虑建筑物对地基变形敏感度，合理设计CFG桩的布置、直径、长度及桩间土的加固方式，以控制整体及局部沉降在允许范围内，减小差异沉降，保证建筑物正常使用。
2.适应土质特性地质勘察：详细调查场地地质条件，包括土层分布、物理力学性质、地下水情况等，为设计提供准确依据。
桩型选择：根据土层特性和工程要求，选择适宜的CFG桩类型（如纯桩型、刚性桩型、柔性桩型等）及配比（水泥、粉煤灰、碎石比例），以充分发挥材料的性能优势。
3.优化设计参数桩间距与布桩形式：确定合理的桩间距和布桩模式（如正方形、矩形、梅花形等），以保证桩间土的有效应力传递，实现桩土共同作用。
桩长与入土深度：根据承载力需求和土层分布，确定桩长及入土深度，确保桩尖进入稳定土层或达到预期持力层。
褥垫层设计：设计合适的褥垫层厚度与材料（如粗砂、碎石等），以调节桩顶荷载分布，促进桩土应力传递与协调变形。
4.经济性与施工可行性成本效益分析：对比不同设计方案的材料消耗、施工难度、工期等因素，选择经济效益最佳的方案。
施工工艺与设备：考虑施工工艺的成熟度、设备的可获得性与适用性，确保施工过程高效、质量可控。
5.环境保护与可持续性材料利用：充分利用工业废料（如粉煤灰），减少环境污染，实现资源循环利用。
施工环保：采取措施降低施工噪音、粉尘污染，减少对周围环境的影响。
6.法规与规范符合性规范遵循：严格遵守国家及地方相关标准，如《建筑地基基础设计规范》、《CFG桩复合地基技术规程》等，确保设计参数准确、计算方法正确。
7.质量控制与监测施工质量控制：制定详细的施工质量控制措施，包括原材料检验、搅拌工艺控制、成桩质量检测（如超声波检测、静载试验等）。

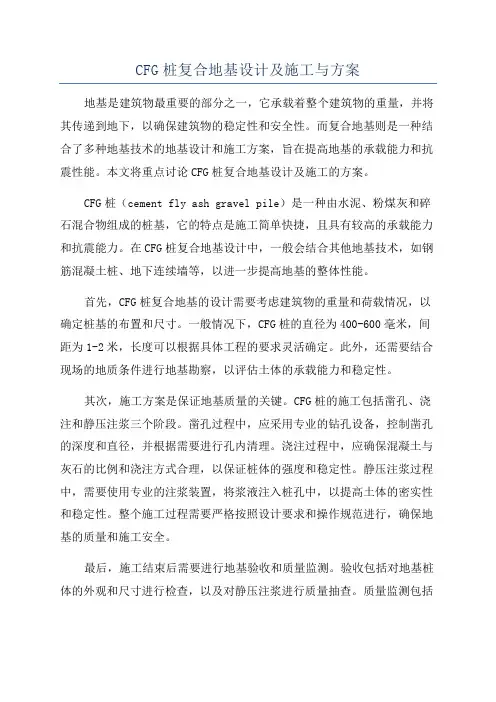

CFG桩复合地基设计及施工与方案
CFG桩复合地基设计及施工与方案地基是建筑物最重要的部分之一，它承载着整个建筑物的重量，并将其传递到地下，以确保建筑物的稳定性和安全性。
而复合地基则是一种结合了多种地基技术的地基设计和施工方案，旨在提高地基的承载能力和抗震性能。
本文将重点讨论CFG桩复合地基设计及施工的方案。
CFG桩（cement fly ash gravel pile）是一种由水泥、粉煤灰和碎石混合物组成的桩基，它的特点是施工简单快捷，且具有较高的承载能力和抗震能力。
在CFG桩复合地基设计中，一般会结合其他地基技术，如钢筋混凝土桩、地下连续墙等，以进一步提高地基的整体性能。
首先，CFG桩复合地基的设计需要考虑建筑物的重量和荷载情况，以确定桩基的布置和尺寸。
一般情况下，CFG桩的直径为400-600毫米，间距为1-2米，长度可以根据具体工程的要求灵活确定。
此外，还需要结合现场的地质条件进行地基勘察，以评估土体的承载能力和稳定性。
其次，施工方案是保证地基质量的关键。
CFG桩的施工包括凿孔、浇注和静压注浆三个阶段。
凿孔过程中，应采用专业的钻孔设备，控制凿孔的深度和直径，并根据需要进行孔内清理。
浇注过程中，应确保混凝土与灰石的比例和浇注方式合理，以保证桩体的强度和稳定性。
静压注浆过程中，需要使用专业的注浆装置，将浆液注入桩孔中，以提高土体的密实性和稳定性。
整个施工过程需要严格按照设计要求和操作规范进行，确保地基的质量和施工安全。
最后，施工结束后需要进行地基验收和质量监测。
验收包括对地基桩体的外观和尺寸进行检查，以及对静压注浆进行质量抽查。
质量监测包括对地基桩的承载能力和抗震性能进行测试，以验证设计的合理性和施工的质量。
综上所述，CFG桩复合地基设计及施工方案是一项复杂而关键的工程，它需要充分考虑建筑物的需求和地质条件，并严格控制施工过程和质量监测。
只有在科学合理的设计和严格标准的施工条件下，才能确保地基的稳定性和安全性，为建筑物提供可靠的支撑。
水泥粉煤灰碎石桩(cfg)复合地基设计_secret
第一篇水泥粉煤灰碎石桩(CFG桩)复合地基设计1 工程概况拟建***花园综合楼游泳池位于**市**县***花园小区，由**公司建设，由四川**建筑设计院负责设计。
游泳为25米×13米。
本拟建项目重要性等级为二级，场地的复杂程度为二级，地基的复杂程度为二级，岩土工程勘察等级为乙级，地基基础设计等级为乙级，基坑重要性等级为三级。
因基础下为新近人工填土及素填土等软弱下卧层，基础变形不能满足设计要求，拟采用CFG桩进行加固处理，具体要求如下：⑴处理范围：游泳池基础部分及周边。
⑵处理后复合地基承载力特征值：f spk≥200kpa，压缩模量≥10Mpa。
⑶桩端持力层：卵石土。
受建设单位邀请，我院参加综合楼游泳池CFG桩复合地基加固处理工作，现编制本工程地基加固处理方案及施工组织设计如下。
2 CFG桩复合地基设计2.1 CFG桩复合地基概述CFG桩是水泥粉煤灰碎石桩的简称。
它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。
这种复合地基，由于承载力提高幅度具有很大的可调性，沉降变形小，造价低，施工简单，具有明显的社会、经济效益。
2.2 设计要求⑴处理范围：游泳池基础部分及周边。
⑵处理后复合地基承载力特征值：f spk≥50kpa，压缩模量≥10Mpa。
⑶桩端持力层：卵石土。
2.3 设计依据⑴《建筑地基基础设计规范》（GB50007-2002）⑵《建筑地基处理技术规范》（JGJ79-2002）⑶《成都雅居乐花园（一期）地下车库岩土工程勘察报告》（湖北地矿建设勘察有限公司2007.2）⑷《建筑地基验收规范》（GB50202-2002）2.4 GFG桩复合地基设计计算2.4.1 GFG桩复合地基设计流程GFG桩复合地基设计主要确定5个设计参数，分别为桩长、桩径、桩间距、桩体强度、褥垫层厚度及材料。
设计程序如下图。
调整桩长调整桩长调整桩间距调整桩间距NNnnGFG桩复合地基设计流程图2.4.2 确定桩长(l)根据地勘报告，场地基础持力层范围内的新近填土层不能满足变形要求，须对基底新近填土层及素填土层进行CFG桩地基加固处理。
CFG桩复合地基设计案例
CFG桩复合地基设计案例摘要：随着科学技术的发展，高层建筑得到了越来越多的应用，天然地基承载力往往满足不了实际需要，因而促生了各种地基处理技术开发应用。
比如，地基换填法、振冲碎石桩法、注浆加固法等等。
在各种地基处理方法中，水泥粉煤灰碎石桩（CFG桩）技术以其独特的优势得到了快速发展，在全国都有应用。
CFG桩对地基承载力的提高幅度较大、应用范围广泛不受限制，经处理后的地基也沉降较小容易稳定，施工工艺简单以及造价便宜。
本文以实际工程为例，对CFG桩的设计方法和设计中注意要点进行了总结和讨论，为以后工程中应用提供参考。
关键词： CFG桩；地基处理；复合地基1、CFG桩简介水泥粉煤灰碎石桩（CFG桩）是由水泥、粉煤灰、碎石、砂或石屑加水搅拌，用各种成桩机械设备在地基土中钻孔灌注制成，强度达到C15~C25级混凝土的高粘结强度桩，简称为CFG桩。
2、本项目概况本项目位于包头市旧城区东河区，为住宅商业综合项目，其中三栋高层是住宅楼，四栋五层框架为商业。
1#~3#高层住宅采用平板式筏基，筏板基底标高为-7.0m，此标高土层是第3层土粉土层，粉土层地基承载力为160kPa，不足以承载上部荷载，需进行处理。
本文以3#住宅楼为例子，进行CFG桩设计计算。
3、地基承载力修正计算3#楼计算采用中国建筑科学研究院研发的PKPM软件计算，经计算，标准荷载作用下基底反力为445kPa 。
地基处理计算中取处理后地基实际承载力为450 kPa。
查《建筑地基处理技术规范》，处理后的建筑地基，不需进行宽度修正。
基础埋深修正系数取1.0 。
7、褥垫层的设置及预留桩头褥垫层的设置保证了桩间土始终参与工作，减少了基础底面的应力集中，也保证了桩体只承受竖向荷载作用，不承担水平荷载，确保桩体不发生折断。
本工程在CFG桩顶部设置300mm厚的褥垫层。
褥垫层的材料一般为级配砂石，由最大粒径≤30cm的中砂、粗砂、碎石等组成。
因CFG桩的施工一般是在基坑施工完成之前，CFG桩浇筑后上部容易发生离析现象，为保证CFG桩的成桩质量，施工时应至少保证在桩顶标高以上预留500mm的桩头，开挖后再将此部分质量较差部分用截桩机截掉。
CFG桩复合地基处理技术设计说明
CFG桩复合地基处理技术设计说明CFG桩复合地基处理技术设计说明XXX二〇年月目录1.1任务由来XX区城市建设投资（集团）有限公司拟对XX区XX 山还地安置区地基进行处理，拟建还地安置区总占地面积61679m2，总建筑面积75387.77 m2，建筑占地面积14580 m2，主要包含95栋A1型4+1F居住楼、28栋A2型4+1F居住楼及11栋A3型4+1F居住楼。
根据XXX2009年8月提交的《XX区XX山寓居房工程地质勘察报告（一次性勘察）》（以下简称一次性勘察报告）和XXX2011年12月26日提交的《XXXX区板栗山安置区强夯区域（施工）工程地质勘察报告（施工勘察）》（以下简称施工勘察报告），对场地内各拟建4+1F寓居楼举行编号（修建物编号见平面图）。
房屋设想正负零高程513.50m～518.50m,核心环境高程513.00m～520.20m。
据设想企图，拟建寓居楼平安等级为二级，拟接纳框架布局，基础型式接纳柱下独基及条形基础，选用强风化砂岩作为持力层,其承载力特性值不得小于250KPa。
1.2首要目标及要求根据勘察报告，板栗山区域的地质条件复杂，场地地形起伏大，按设计拟建的场地标高，场地低洼及部分沟道地段需要大面积填方，填方厚度最大约24米。
填土的变形将严重影响建筑物的使用。
对填土必须进行可靠、有效的处理。
因而，需对地基进行加固处理，以提高地基的承载能力和消除不均匀变形。
本工程采用CFG桩法复合地基处理。
1按设计地坪高程整平后，场地内部地势平坦，地形坡角一般1～3°，无环境边坡分布。
场地内填土为近1-3年来场地平整形成的新近素填土层，褐红、褐黄色为主，成分主要为粉砂土，部分孔段夹强风化砂岩块石及少量角砾岩碎块石，土石比约为8：2-9：1，稍湿-饱和，结构松散-稍密，无胶结，土质均匀性极差。
碎块石呈棱角状，粒径一般20-800mm不等，强风化砂岩块石手捏易碎呈粉状。
其土质分布不均，局部块石具架空结构。
复杂地质条件的CFG桩复合地基设计与施工要点
复杂地质条件的CFG桩复合地基设计与施工要点本文通过具体实例，介绍了复杂地质条件下，桩端持力层层面起伏较大，CFG桩复合地基处理设计及施工的要点。
标签：复杂地质条件；地层；CFG桩；设计施工；桩端持力层；承载力1、工程概况绿城·百合公寓三期（南区），位于乌鲁木齐市河南东路。
高层住宅10栋，为地上18层，地下2层，框剪结构，筏板基础，基础埋深12.2m。
天然地基承载力无法满足设计要求，须进行地基处理，本着快捷又经济的原则，拟采用CFG 桩复合地基处理方法，处理后地基工程特性指标：fspk=400kPa E0=25MPa。
2、工程地质与水文地质条件基底以下的地层为：○1粉土：厚度0～20m，黄褐色，稍湿～湿，稍密～中密，fak=180kPa，Es=10MPa。
○2角砾：厚度0～10.6m，黄褐色，湿，中密～密实，fak=300kPa，E0=30MPa。
○3基岩：层顶高程为742.28～760.08m，基岩面起伏较大，为西高东低，最大高差约17.8m，以泥岩为主，局部为砂岩。
上部约1.0m为强风化基岩，风化呈碎粒状～碎块状fak=300kPa，E0=30MPa。
地下水静止水位在设计基底标高下11～13m（754～756m），含水层主要为角砾层。
3、CFG桩复合地基处理设计3.1 设计参数（1）CFG桩采用正方形布置，布桩范围为基础范围内，桩径600mm，桩间距1800mm，有效桩长5～22m，桩端持力层为角砾或基岩，实际桩长可根据持力层埋深的不同进行相应调整。
（2）CFG桩桩身采用C25混凝土，混凝土坍落度180～220mm，充盈系数1.1～1.3；混凝土中的水泥采用普通硅酸盐水泥。
（3）褥垫层厚度0.4m，满堂铺设，褥垫层采用天然级配碎石土，不含植物残体、垃圾等杂质，最大粒径不大于50mm。
3.2 设计要点拟建10栋高层呈2行5列排布，由西到东分别为第一列1#、10#楼，第二列2#、9#楼，第三列3#、8#楼，第四列4#、7#楼，第五列5#、6#楼。
CFG桩复合地基处理设计方案
长螺旋钻挖成孔→泵压灌注砼成桩→钢管笼底振动施压→拔出钢管。
(1)钻机就位：钻机就位后，应使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。现场控制采用在钻架上挂垂球的方法测量该孔的垂直度，也可采用钻机自带垂直度调整器控制钻杆垂直度。每根桩施工前现场工程技术人员进行桩位对中及垂直度检查。满足要求后，方可开钻。
①粉质粘土：褐黄、褐灰色，局部地段褐黑色，大部分可塑、局部硬塑状。主要由粘、粉粒组成，含较多铁锰质氧化物。局部地段夹少量朽木、全风化卵石和粉土透镜体，且砂粒富集。该层在场地内分布局限，厚度1.60m～8.30m。
②粉质粘土：褐灰色、褐黑色，软塑状。主要由粘、粉粒组成，含铁锰质氧化物，在14#孔夹朽木，部分钻孔等局部地段为淤泥质粉质粘土，多呈层状夹在含卵石粉质粘土中间，此次勘察范围内部分地段分布，厚度1.60m～2.40m。
（2）含粉质粘土卵石
含粉质粘土卵石在大部分地段呈两层分布，浅层分布的含卵石粉质粘土埋深3.10～6.60m，标高大致在531.0～534.0m；深层分布的含卵石粉质粘土埋深7.00～11.00m，标高大致在526.0～530.0m。根据其状态可分为两类：
①含粉质粘土卵石：黄褐色，褐灰色，可塑状。所含卵石粒径一般为2～5cm，大者可达15cm以上，全风化～中风化，卵石含量40～50％；局部地段砾石含量较高，渐变为砾砂。该层在场地内普遍分布，厚度0.70m～10.50m。
(MPa)
变形
模量Eo
(MPa)
抗剪强度指标
粘聚力
标准值
Ck
(kPa)
内摩擦角标准值
φk(度)
素填土
18.0
3.0
5
15
粉质粘土
（可塑）
CFG桩复合地基在设计过程中的具体应用
CFG桩复合地基在设计过程中的具体应用摘要：CFG桩复合地基是由CFG桩、桩间土和垫褥层在外力作用下相互协调，共同工作形成。
其中，褥垫层技术是核心关键技术。
关键词：CFG桩，复合地基，垫褥层，复合地基承载力，复合地基压缩模量一．CFG桩复合地基的介绍CFG桩是水泥粉煤灰碎石桩的简称。
它的桩体材料由碎石、粉煤灰、水泥和水按一定比例搅拌而成，其桩体刚度处于碎石桩和混凝土灌注桩之间。
CFG桩属于刚性桩，刚度较大，不仅可以发挥桩的侧摩阻，若桩端落在较好的土层，还可以比较好的发挥桩的端阻。
经CFG桩处理过的地基，地基承载力大幅提高，幅度可调性好，复合地基压缩模量大，建筑物沉降量小；且施工桩体的质量和完整性也较好，适用范围广，在我国许多地方都能使用。
二．CFG桩复合地基的组成要素及受力原理。
CFG桩复合地基是由CFG桩、桩间土和垫褥层在外力作用下相互协调，共同工作形成。
其中，褥垫层技术是核心关键技术。
垫褥层具体受力过程中，基础下若不设褥垫层，基础直接与桩接触，荷载直接传递到桩体上，桩间土的承载力就不能充分发挥，若设置了褥垫层，桩向上刺入，桩承担了小部分基础传来的荷载，引起桩体的压缩变形，其余较大部分的基础荷载由褥垫层压在桩间土上，导致的压缩变形要大于桩体上的变形，二者的沉降变形差ΔS即为桩体向上的刺入量，此时桩顶的减少的荷载ΔP转移到桩间土上，二者沉降差变形协调的过程，也就是桩与桩间土共同受力协调的一个过程，最终桩与桩间土受力达到一个平衡值，从而实现了二者的共同受力。
在设计过程中，褥垫层作用及考虑因素往往被设计人员而忽略，只有了解了桩土共同受力的原理，在设计过程中，应根据桩间土的极限承载力，复合地基承载力，桩土应力比等因素来考虑褥垫层的材料和厚度，来保证桩土变形协调，以充分发挥桩间土的极限承载力。
桩体刚度不够时，易压碎桩头，褥垫层厚度在10~30cm时，桩对基底应力明显减小，厚度大于30cm时，就可以把基础视为天然地基情况，此时可不考虑冲切作用。
CFG桩复合地基设计
CFG桩复合地基设计复合地基是指由各种地基形式组合而成的一种地基形式，通常用于土质较差、地基不平整或承受较大荷载的场所。
CFG桩是一种常见的地基形式，由钢筋混凝土打成的，具有较高的承载能力和抗震性能，因此在复合地基设计中常常使用CFG桩。
复合地基设计是为了满足地基承载能力和变形要求而采取的综合措施，通常包括采用不同形式的地基结构和地基加固技术。
在设计复合地基时，首先需要进行地质勘察和地力试验，确定地基土质和承载力参数。
然后根据建筑物的荷载特点和变形要求，选择适当的地基形式和加固措施。
选择CFG桩作为复合地基的一种形式，主要是考虑到CFG桩具有以下优点：首先，CFG桩采用钢筋混凝土制成，具有较高的承载能力和抗震性能；其次，CFG桩可以通过预制生产，提高施工效率和质量控制；再次，CFG桩的施工过程不受季节和气候的限制，适用于各种复杂的地质条件；最后，CFG桩可以根据需要进行加固和修补，具有较好的可靠性和耐久性。
在CFG桩复合地基设计中，需要根据实际情况确定桩的直径、长度、间距和布置方式。
一般情况下，桩的直径和间距可以根据地基土质和建筑物荷载计算确定，桩的长度可以根据地下水位和地基层厚度确定。
在桩的布置方式上，可以采用均布式、交叉式或网格式等布置方式，以提高地基的整体承载能力和变形性能。
除了CFG桩，复合地基设计中还可以考虑其他地基形式，如桩基、悬臂梁、板框梁等。
这些地基形式可以根据具体情况灵活选择和组合，以满足地基的承载和变形要求。
例如，在软土地区，可以采用桩基和CFG桩的组合形式，既能提高承载能力，又能控制变形。
在地震区域，可以采用悬臂梁和CFG桩的组合形式，提高地基的抗震性能。
在复合地基设计中，还需要考虑地基与建筑物之间的相互作用。
地基与建筑物之间的相互作用会导致地基的变形和应力集中，从而影响地基的稳定性和耐久性。
因此，在设计复合地基时，需要综合考虑地基和建筑物的相互作用，并进行相应的分析和计算。
CFG桩复合地基的原理及工程设计
,
,
。
由此 可 见
。
,
借助褥 垫 层塑性 调 整作用 将 部 分荷 载 传 到 桩 间土 上 从 而 达 到 桩 土 共 同承 担荷 载 的 目的
、
拌 和 形成 的高粘结 强度 桩 与桩 间 土 褥 垫 层 一起
,
形成 复合地 基
‘ ,
,
,
见图
。
调整 桩 土 之 间竖 向 荷 载 及 水 平 荷 载 的 分 担 比例
设 计赦 术
石 油 化 工设 计
,
一
桩 复合 地 基 的 工 程 建 设 公 司 北 京
摘要
,
作 为 复 合 地 基的 一 种
,
桩 复合 地基 充 分 利 用 了 桩 与 土 共 同 工 作 的 特 点 受 力 可 靠 原 理 清
。
,
,
楚 在 土 木 工 程 中得 到愈 来愈 多的 应 用
一
。
上
之
基础
”匕 介甲甲产拼钟钾 钟
不
图
二
素混凝土 垫 层 褥 垫层
竖 向荷 载在桩 与土 之 间 的分 配 比 例 换率
。
与置
。
,
分 配 比例
,
与 褥垫 层 的 厚度
△
,
八
密切 相 关
,
在 一定条 件下 增加
时 桩 顶应 力不 变 时 可 使
褥 垫 层 与桩 顶 接 触 的局 部 产 生 更 大 的 压 缩 基 础 和 褥垫层 整体 向下 的 位 移 量 和 桩 间土 压缩 量 便 会 加 大 从 而 提 高 了 桩 间 土 的荷 载 分 担 比 例 小
工 装 置 结 构设 计 工 作
CFG桩复合地基处理计算
水泥粉煤灰碎石桩（CFG 桩）复合地基方案计算工程实例:本工程回填土较厚，拟采用CFG 桩复合地基。
基础底面的桩间图地基承载力为70KPa 。
CFG 桩直径为500，采用C25混凝土浇筑，单桩竖向承载力特征值为450KN ，单桩承载力发挥系数取λ=0.9，桩间土承载力发挥系数取β=0.8，要求处理后的地基承载力为180KPa 。
根据《建筑地基处理技术规范》7.1.5-2 对有粘结强度增强体复合地基应按下式计算：sk pa spk f m A R m f )1(-+=βλ A p =3.14×0.5×0.5÷4=0.19625m 20.0617670)1(8.019625.04509.0180)1(=⇒⨯-⨯+⨯⨯=⇒-+=m m m f m A R m f sk p a spk βλ 面积置换率m ＝d 2/d 2e ；d 为桩身平均直径（m ），等边三角形布桩d e ＝1．05s ，正方形布桩d e ＝1．13s 当采用三角形布置时， 1.90m s m 92.1CFG )05.1(5.006176.022==⇒==取桩间距s s m 当采用正方形布置时， 1.70m s m 78.1CFG )13.1(5.006176.022==⇒==取桩间距s s m 根据7.1.6条有粘结强度复合地基增强体桩身强度应KPa KPa A R f p acu 7.825419625.04509.041000254=⨯⨯≥⨯⇒≥λ 规范条文：根据《建筑地基处理技术规范》7.7.1水泥粉煤灰碎石桩复合地基适用于处理黏性土、粉土、砂土和自重固结已完成的素填土地基。
7.7.2水泥粉煤灰碎石桩复合地基设计应符合下列规定：1 水泥粉煤灰碎石桩，应选择承载力和压缩模量相对较高的土层作为桩端持力层。
2 桩径：长螺旋钻中心压灌、干成孔和振动沉管成桩宜为350mm～600mm泥浆护壁钻孔成桩宜为600mm～800mm；钢筋混凝土预制桩宜为300mm～600mm。
CFG桩复合地基设计及施工方案
XXX6＃住宅楼CFG桩复合地基处理技术设计及施工方案1、工程概况XXX6号住宅楼位于XXX市平谷区兴谷开发区1号区，平谷区第八小学北侧：建筑物为6层混合结构住宅楼2幢，高约17。
55m，无地下室,基础埋深约—1.50m左右。
设计要求复合地基处理后修正前地基承载力特征值不小于180Kpa,整体建筑平均沉降量不大于30mm,局部倾斜小于0.0022、工程地质及水文地质条件2.1、场区工程地质条件根据XXX慧岩工程勘察有限公司提供的《XXX5号、6号住宅楼岩土工程勘察报告》（工程编号2009-15）,勘探深度范围内的土层划分为人工堆积层、新近沉积层和一般第四纪沉积层三大类，并按地层岩性和物理力学性质指标，进一步划分为8个大层，各土层的基本特征见勘察报告。
2。
2、场区水文地质条件根据勘察资料，该场区测得一层地下水。
第一层地下水类型为上层滞水，初见水位埋深约为2.70m，标高27.37m~28。
01m.该区历年最高水位接近自然地表（1959年），近3～5年最高地下水位标高为地表下1。
0m。
该场区地下水对混凝土结构及钢筋混凝土结构中的钢筋无腐蚀性。
3、CFG桩方案设计3.1、方案选择由岩土工程勘察报告可知，基础底板所处的土层天然地基承载力及变形量均不能满足上部结构的要求，须采取有效的措施进行加固处理。
综合上述工程地质、水文地质条件，并结合勘察报告建议及设计要求,采用CFG桩复合地基处理方案。
该方案具有施工速度快、成本低、质量易保证等特点。
3.2、设计依据1. XXX慧岩工程勘察有限公司提供的《XXX5号、6号住宅楼岩土工程勘察报告》（工程编号2009-15）（电子版）；2。
设计单位提供的复合地基设计相关参数（2010年5月）；3．《岩土工程勘察规范》GB50021—2001（2009年版）；4。
《建筑地基处理技术规范》（JGJ79—2002);5。
《建筑地基基础设计规范》（GB50007—2002）；6。
浅谈CFG桩复合地基的设计
浅谈CFG桩复合地基的设计摘要:本文介绍了CFG桩复合地基设计时的计算方法和步骤、复合地基的沉降计算方法及CFG桩复合地基设计时的几点误区。
关键词:复合地基水泥粉煤灰碎石桩复合地基沉降计算我国地域辽阔,各地工程地质条件差异很大,各类软弱地基分布面广。
目前我们所设计的工程遍布全国,在软弱地基上进行油库建设,往往需要对天然地基进行处理,形成复合地基,以满足上部大型储罐以及其它一些建筑物对地基的要求。
近些年来,随着地基处理技术的广泛应用,复合地基理论和实践发展很快,复合地基正成为三大常用地基和增强体材料的承载潜能,具有良好的经济效益和社会效益。
1 复合地基简介当天然地基不能满足建(构)筑物对地基的要求时,为满足其要求,通过用增强体进行地基处理形成的人工地基,便构成了复合地基。
复合地基在处理过程中部分土体得到增强,或被置换,或在天然地基中设置加筋材料,形成了由天然地基土体和增强体两部分组成的人工地基。
根据复合地基荷载传递机理,将复合地基分成竖向增强体复合地基和水平向增强复合地基两类,又把竖向增强体复合地基分成散体材料桩复合地基、柔性桩复合地基和刚性桩复合地基三种。
能够构成有竖向增强体复合地基的桩型有很多种,如水泥粉煤灰碎石桩(CFG桩)、水泥土搅拌桩和挤密碎石桩等,我们所接触到的工程(油库下的大型储罐基础)多为水泥粉煤灰碎石桩组成的复合地基,下面就针对此种复合地基进行较为详细的介绍。
2 水泥粉煤灰碎石桩复合地基2.1 水泥粉煤灰碎石桩(CFG桩)复合地基简介水泥粉煤灰碎石桩(CFG桩)为桩体中掺加适量石屑、粉煤灰(其中粉煤灰可使桩体具有明显的后期强度)和水泥加水拌和,制成一种粘结强度较高的桩体,与桩间土和褥垫层一起构成CFG桩复合地基。
桩、桩间土与基础之间必须设置一定厚度的褥垫层,即褥垫层是高粘结强度桩复合地基的一部分。
桩承担的荷载占总荷载的百分比可在40％～75％之间变化,使得复合地基承载力提高幅度大并具有很大的可调性。
CFG复合地基计算书
CFG桩复合地基设计计算书工程名称:视听技术产业基地CFG桩一、设计基本参数说明:基础面积是在CAD上实测数据，半长、半宽为计算变形数据二、设计结果三、计算过程1、单桩承载力Ra设计R a=u p£q si l i+q p A p式中：u p桩身周长（mn桩长范围内所划分的土层数q si、q p桩身第i层土的侧阻力、桩端端阻力特征值（Kpal i第i层土的厚度（mAp桩的截面积（吊根据以上理论公式计算『单桩承载力设订购= 10. 09 100ft. 56根据工程实际经验，单桩承载力设注取值R卢4802、桩体材料强度的设计式中fcu桩体混合料试块（边长150mm立方体标准养护28d抗压强度平均值（Kpa11464.97根据工程实际经验，桩体材料强度取值C203、复合地基置换率m设计式中:fspk符合地基承载力特征值（KpaB桩间土承载力折减系数fsk桩间土的承载力特征值（Kpafpk桩体承载力特征值（Kpa fpk=Ra/Ap=3821.660.0637根据工程实际经验，复合地基置换率设计取值0.0637根据以上理论公式计算，复合地基置换率m=根据以上理论公式计算，桩体材料强度fcu>m=（f spk -p*f sk /（f pk -p*f skfcu>（3*Ra/Ap4、复合地基置承载力fspk设计计算式中:式中符号意义见上350.05、理论桩间距S计算式中Aj基础面积1.40实际桩间距综合考虑取1.436、理论设计布桩数n设计式中Aj基础面积7、复合地基变形计算式中S地基最终变形量（mm+s沉降计算经验系数n地基变形计算深度范围内所划分的土层数P 0对应于载荷效应准永久组合时的基础底面处的附加压力（KpaE si基础底面下第i 土层的压缩模量（Mpaz i、z i-1基础底面至第i层土、第i-1层土底面的距离（mai、ai-1基础底面计算点至第i层土、第i-1层土底面范围内平均附加应力系数7.1基础底面出附加压力P 0计算f spk=m*Ra /Ap +B*（1-m*fa ks=sqrt（Ap/m根据以上理论公式计算，正方形布桩桩间距S=根据以上理论公式计算，基础面积下布桩桩数不应小于S=+s £i-1P 0/E si (Z i ai -Z i-1ai-1n=(m*Aj/Ap根据以上理论公式计算，复合地基承载力fspk=式中p yj对应于载荷效应准永久组合时的基础底面处的压力(Kpan基础底面以上所划分的土层数Yi第i层土天然重度,KN/m3,地下水位以下采用浮重度h i第i层土的厚度(m根据以上理论公式计算，土层自重应力二63.20根据以上理论公式计算，基础底面处附加应力=•286. 807.2沉降计算经验系数的取值说明:上表来自《建筑地基基础设计规范》（GB5007-2002P28表5.3.5 式中Ai第i层土附加应力系数沿土层厚度的积分值（m2E为变形计算深度范围内压缩模量的当量值MpaE=\Ai/£（Ai/Esi根据以上理论公式计算，变形计算深度范围内压缩模量当量值E=33.85根据上述沉降计算经验系数甲s取值表，插值计算沉降系数+s=0.200根据北京当地工程经验，沉降计算经验系数+s取值=0.2007.3、复合地基变形深度应满足如下条件snS0.025£si式中b基础宽度,(m,不得超过30m,且无相邻荷载的影响。
CFG桩复合地基设计
第四章CFG桩复合地基设计4.1特点和适用范围CFG桩为桩体中掺加适量石屑、粉煤灰和水泥加水拌和，制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。
桩，桩间土与基础之间必须设置一定厚度的褥垫层，即褥垫层是高粘结强度桩复合地基的一部分。
CFG桩属高粘结强度桩，与素硷桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。
复合地基性状和设计计算，对其它高粘结强度桩复合地基都适用。
CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。
就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于4.2 CFG桩及其复合地基知识概述CFG桩CFG(Cement Flying—ash Gravel pile)桩是在碎石桩桩体中掺加适量的粉煤灰、石屑或砂、水泥及特种添加剂加水拌合，用各种成桩机械制成的一种高黏结强度桩体的简称。
就其功能原理来讲属于地基处理范畴，桩身可在全长范围内受力，和桩基相比，由于CFG桩可以掺人工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力，工程造价一般为桩基的1／3—1／2。
CFG桩施工速度很快，一台设备10—15 d可处理1 000 m 地基。
目前已应用于公路建设的软基处理、桥涵台背处理和结构物基底处理工程等项目中。
CFG桩复合地基CFG桩复合地基由CFG桩、桩间土及褥垫层三部分构成。
其构造示意图如图4-1所示。
图4-1 CFG桩复合地基示意图其加固机理总体来说就是：褥垫层受上部基础荷载作用产生变形后以一定的比例将荷载分摊给桩及桩间土，使二者共同受力。
同时土体受到桩的挤密而提高承载力，而桩又由于周围土的侧应力的增加而改善了受力性能，二者共同工作，形成了一个复合地基的受力整体，共同承担上部传来的荷载。
由于桩体的强度和模量比桩间土大，在荷载作用下，桩顶应力比桩间土表面应力大。
桩可将承受的荷载向较深的土层中传递并相应减少桩间土承担的荷载。
