桥梁悬臂挂篮施工技术的控制措施探析
挂篮施工方法与技术措施探索
挂篮施工方法与技术措施探索摘要:本文将就挂篮施工的方法与技术措施进行深入探索。
关键词:挂篮施工方法与技术措施探索挂篮是一个能够沿轨道行走的活动模架,并悬臂挂在已完成悬臂施工的悬臂梁段上,用以进行下一梁段施工,如此循环直至梁段浇筑完成。
这种施工方法的优点很多,能加快大桥建设的进度,因而在大桥建设中会被经常地使用。
1 挂篮施工的流程挂篮施工流程如下:(1)挂篮移动就位;(2)校正底模;(3)侧模就位;(4)安装腹板、底板钢筋;(5)安装预应力筋及波纹管,灌浆孔;(6)安装腹板内侧模和顶板底模;(7)安装腹板堵头号、端模;(8)安装顶板下层钢筋网;(9)安装需进行张拉的顶板锚固束垫板、喇叭口,螺旋筋;(10)安装横向预应力管道,垫板和螺旋筋。
(11)安装顶板上层钢筋网;(12)预埋测量标志上桥面系预埋件;(13)浇筑砼;(14)穿预应力钢筋,钢柬张拉、管道压浆;(15)拆除模板;(16)移动挂篮,就位于下一段梁位置。
(17)管道清孔,养生。
2 挂篮施工的必备条件(1)悬吊设施必须结实地、不动摇的安装在的具有足够强度和刚度支持物上。
(2)悬吊设施拥有足够的强度和刚度,在承受现浇箱梁节段时能不变形无严重下挠,下挠度在一定范围内浮动。
(3)悬吊设施要具有安装拆卸方便,便于移动的特点,达到边施工边前进的目的。
3 挂篮的主要施工技术3.1 挂篮安装挂篮制作、吊装采用在现场进行加工方法,挂篮在是悬浇施工中最关键最重要的受力结构是主承重架、模板,制作加工时是按照图纸及钢结构施工规范进行加工制作的。
通过对锚固精轧螺纹钢吊杆进行试验,来保证挂篮施工中的安全性和可靠性。
当墩顶叶梁段施工完毕,需在墩顶拼装挂篮。
在拼装前做好充分准备,或利用有利地形先在岸上进行试拼装,其拼装程序应按设计要求的程序对称地进行。
挂篮安装的基本程序简略为:主架—锚固系—悬吊系—底模架—侧模—内模绑扎完钢筋后进行—端模—张拉平台。
挂篮安装后,应进行全面的安全、技术检查;并按设计荷重进行压重试验,加荷和卸荷要分级进行,测得弹性变形和残余变形,以此控制各段梁段抛高量(预拱度)。
桥梁施工中悬臂挂篮技术研究
桥梁施工中悬臂挂篮技术研究桥梁是连接城市和乡村、促进经济发展的重要基础设施。
在桥梁的施工过程中，为了完成高空作业以及确保施工人员的安全，悬臂挂篮技术成为了一种常用的施工方法。
本文将对桥梁施工中悬臂挂篮技术进行研究，并就其在施工中的应用进行探讨。
一、悬臂挂篮技术的定义及原理悬臂挂篮技术是一种高空作业设备，其主要原理是通过在桥梁主体结构的悬臂部位安装起重机，并借助起重机的力量将悬臂挂篮悬挂在桥梁的悬臂部位，以实现高空作业。
悬臂挂篮技术可以有效提高高空作业效率，减少人力资源的使用，同时也能够保证施工人员的安全。
1. 灵活性高：悬臂挂篮技术可以根据施工现场的实际情况进行灵活安装，能够适应不同桥梁的各种结构形式，适用性强。
2. 作业范围广：悬臂挂篮技术可在桥梁的悬臂部位进行高空作业，无需大范围搭建脚手架，节省了施工成本，提高了施工效率。
3. 安全性高：悬臂挂篮在进行高空作业时，会通过多点吊点的方式将挂篮固定于悬臂端部，能够有效保证挂篮的稳定性和施工人员的安全。
三、悬臂挂篮技术在桥梁施工中的应用1. 梁体拼装在桥梁悬臂挂篮技术中，悬臂挂篮主要被用于桥梁梁体的拼装，通过起重机将悬臂挂篮悬挂在梁体的悬臂部位，实现对梁体的高空拼装，提高了拼装效率。
2. 悬索张拉在桥梁施工中，悬臂挂篮也被用于悬索的张拉工作，通过悬臂挂篮在悬索的悬臂部位进行张拉作业，能够保证悬索的张拉质量和效率。
3. 悬臂梁上的设备安装在桥梁的悬臂部位进行设备安装工作时，也会采用悬臂挂篮技术，通过悬臂挂篮将设备吊装至高空，实现对设备的安装和调试。
1. 对施工人员的安全要求高由于悬臂挂篮技术是一种高空作业方法，对施工人员的安全要求较高，要求施工人员具备一定的高空作业经验和技能。
为了保证施工人员的安全，应该进行系统的高空作业培训，并采取严格的安全防护措施。
2. 对悬臂挂篮设备的要求高悬臂挂篮设备在高空作业中承受着巨大的荷载，对其质量和稳定性要求较高。
在选择悬臂挂篮设备时，需要选择具有一定质量保证的设备，进行定期的检测和维护，确保设备的可靠性。
挂篮悬臂浇筑常见的安全隐患及整改措施
挂篮悬臂浇筑常见的安全隐患及整改措施随着建筑业的发展，挂篮悬臂已成为施工中常用的安全设备，它可以拓宽施工范围，提高工作效率，但同时也存在一些安全隐患。
本文将结合实际情况，分析挂篮悬臂浇筑常见安全隐患，并提出相应的整改措施。
一、安全隐患1.挂篮不稳定造成意外挂篮悬臂是一种高空作业设备，由于其本身重量较轻，当施工现场受到外力的干扰时，很容易倾斜或翻倒。
尤其在强风、大雨等恶劣天气下，安全隐患更加突出。
一旦造成倾斜或翻倒，不仅会影响现场作业进度，而且可能造成人员伤亡。
2.悬挂物坠落造成伤害在挂篮悬臂浇筑的过程中，悬挂物（如砖块、钢筋等）往往会从高空坠落，导致人员伤亡事故。
这主要是因为挂篮悬臂在运作时易受到外力干扰导致悬挂物脱落，或者操作人员在操作时未能注意到周围人员的安全，而在物体未转移至安全区域时进行悬挂物的操作等。
3.操作人员操作不当在挂篮悬臂浇筑过程中，操作人员需要控制机器运转、承台倾斜等，但不少操作人员缺乏一定的安全防护认识，或心理素质较差，造成控制机器不当、操作不规范的情况。
在这种情况下，很容易造成施工人员的伤害。
二、整改措施1.加强挂篮悬臂的固定在安装挂篮悬臂时要严格按照相关规定进行，将其与建筑物的结构连接牢固，避免在操作过程中产生位移和倾斜。
同时，定期检测挂篮悬臂的稳定性，以便发现问题及时修复。
2.加强安全防护在进行挂篮悬臂浇筑操作时，应张贴安全警示标志，设置禁止入区标识，为周围人员提供警示和提醒。
同时，施工现场要做好安全防护措施，如设置安全带、防护栏杆等，确保周围人员的安全。
3.加强培训和监管建筑作业需要操作人员实施，因此操作人员的安全意识和技能水平对相关安全隐患的预防非常重要。
对操作人员进行有针对性的安全培训，提高其安全意识和技能水平，定期进行技术考核和安全培训，监管服务机构的工作人员对施工现场进行监管，并加强对施工现场的隐患排查与封堵。
4.合理使用安全器材在挂篮悬臂浇筑作业中，安全装置应可靠、防错性好，如设置滑纵换向器、防绝缘刀等，设定必要的安全保护措施，如安装可调速机构等，确保悬挂物不会滑落或歪斜，保障施工人员和周围人员的人身安全。
悬臂梁挂篮施工安全控制要点及安全技术措施
悬臂梁挂篮施工安全控制要点及安全技术措施一、工程管理方面1.建立安全管理责任制度：明确各级管理人员的安全责任，制定相关的安全工作制度和操作规程，并严格执行。
2.安全技术交底：在施工前，对参与施工的人员进行安全技术交底，明确工作内容、施工方法和注意事项，确保施工人员理解并掌握相关安全知识。
3.做好现场交底和签订安全施工责任书：施工前对施工人员进行现场技术交底，说明工艺要求和安全注意事项，并让施工人员签订安全施工责任书，确保施工人员对施工安全负责。
4.安全防护设施的设置：悬臂梁挂篮施工现场应设置安全防护网、围栏和警示标志等设施，保护施工现场的安全。
5.定期组织安全培训和安全检查：定期组织安全培训，提高施工人员的安全意识和安全技能，同时定期进行安全检查，及时发现和纠正安全问题。
二、施工工艺方面1.悬臂梁挂篮的搭建：悬臂梁挂篮施工前需要保证悬臂梁的稳定可靠，悬臂梁的搭设应符合设计要求，同时应结合实际情况采取合理的支撑和固定措施。
2.篮子的安装与使用：悬臂梁挂篮篮子的安装应符合相关安全标准，且安装后需经过静载试验和动载试验，确保安全可靠。
在使用过程中，要根据使用情况，进行定期检查和维修。
3.施工人员的安全防护：施工人员应穿戴合格的安全防护用品，如安全帽、安全带、防滑鞋等，且要经过专业培训并获得上岗证书方可上岗。
4.防止坠落和物品掉落：在施工过程中，要加强对材料和工具的管理，确保不会掉落到地面或者对下方人员造成伤害。
三、操作规范方面1.熟悉操作规程：施工人员应熟悉悬臂梁挂篮的操作规程，了解其性能和使用方法，掌握正确的操作技巧。
2.严格执行安全操作规范：施工人员要严格按照操作规范进行操作，不可超负荷使用悬臂梁挂篮，不可随意对其进行改装或拆卸。
3.紧急情况应急预案：施工单位应制定紧急情况的应急预案，明确各类事故的应急处理措施和责任人员，确保在发生意外时能做出正确的反应。
4.施工现场纪律：施工现场要维持良好的纪律，严禁在悬臂梁挂篮上吸烟、喧哗等行为，保证施工现场的安全秩序。
悬臂挂篮施工线性控制

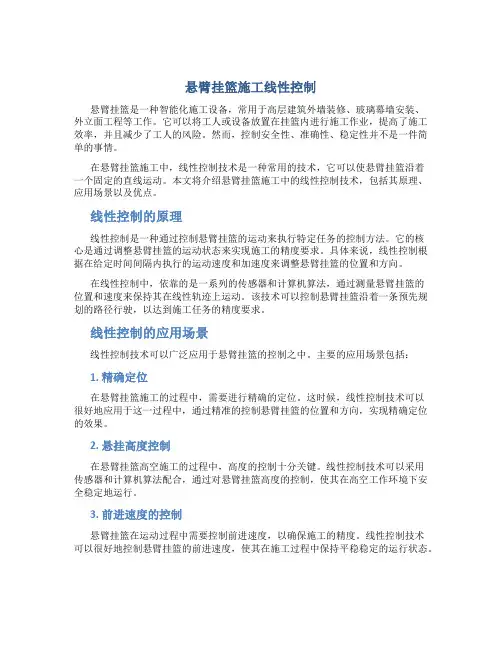

悬臂挂篮施工线性控制悬臂挂篮是一种智能化施工设备，常用于高层建筑外墙装修、玻璃幕墙安装、外立面工程等工作。
它可以将工人或设备放置在挂篮内进行施工作业，提高了施工效率，并且减少了工人的风险。
然而，控制安全性、准确性、稳定性并不是一件简单的事情。
在悬臂挂篮施工中，线性控制技术是一种常用的技术，它可以使悬臂挂篮沿着一个固定的直线运动。
本文将介绍悬臂挂篮施工中的线性控制技术，包括其原理、应用场景以及优点。
线性控制的原理线性控制是一种通过控制悬臂挂篮的运动来执行特定任务的控制方法。
它的核心是通过调整悬臂挂篮的运动状态来实现施工的精度要求。
具体来说，线性控制根据在给定时间间隔内执行的运动速度和加速度来调整悬臂挂篮的位置和方向。
在线性控制中，依靠的是一系列的传感器和计算机算法，通过测量悬臂挂篮的位置和速度来保持其在线性轨迹上运动。
该技术可以控制悬臂挂篮沿着一条预先规划的路径行驶，以达到施工任务的精度要求。
线性控制的应用场景线性控制技术可以广泛应用于悬臂挂篮的控制之中。
主要的应用场景包括：1. 精确定位在悬臂挂篮施工的过程中，需要进行精确的定位。
这时候，线性控制技术可以很好地应用于这一过程中，通过精准的控制悬臂挂篮的位置和方向，实现精确定位的效果。
2. 悬挂高度控制在悬臂挂篮高空施工的过程中，高度的控制十分关键。
线性控制技术可以采用传感器和计算机算法配合，通过对悬臂挂篮高度的控制，使其在高空工作环境下安全稳定地运行。
3. 前进速度的控制悬臂挂篮在运动过程中需要控制前进速度，以确保施工的精度。
线性控制技术可以很好地控制悬臂挂篮的前进速度，使其在施工过程中保持平稳稳定的运行状态。
线性控制的优点线性控制技术作为一种智能化的施工设备控制技术，具有以下优点：1.精度高，可在一定精度范围内控制悬臂挂篮的运动轨迹。
2.稳定性强，可保证悬臂挂篮在运动过程中稳定安全地进行施工作业。
3.自动化程度高，减少了人工干预，提高了施工效率。
桥梁悬臂施工挂篮操作要点控制

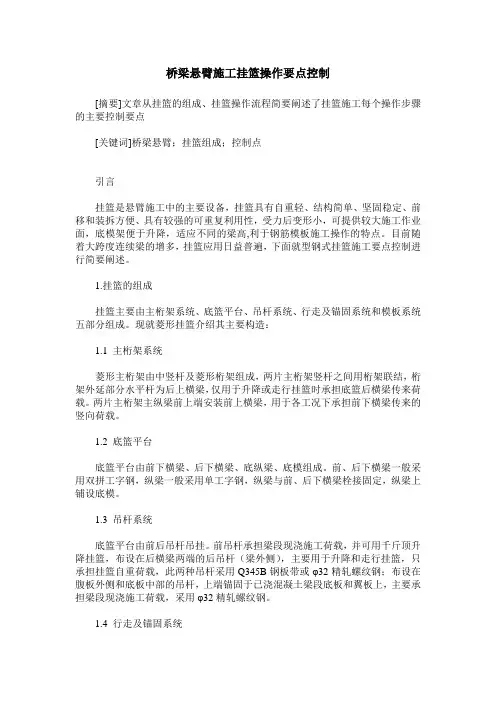

桥梁悬臂施工挂篮操作要点控制[摘要]文章从挂篮的组成、挂篮操作流程简要阐述了挂篮施工每个操作步骤的主要控制要点[关键词]桥梁悬臂；挂篮组成；控制点引言挂篮是悬臂施工中的主要设备，挂篮具有自重轻、结构简单、坚固稳定、前移和装拆方便、具有较强的可重复利用性，受力后变形小，可提供较大施工作业面，底模架便于升降，适应不同的梁高,利于钢筋模板施工操作的特点。
目前随着大跨度连续梁的增多，挂篮应用日益普遍，下面就型钢式挂篮施工要点控制进行简要阐述。
1.挂篮的组成挂篮主要由主桁架系统、底篮平台、吊杆系统、行走及锚固系统和模板系统五部分组成。
现就菱形挂篮介绍其主要构造：1.1 主桁架系统菱形主桁架由中竖杆及菱形桁架组成，两片主桁架竖杆之间用桁架联结，桁架外延部分水平杆为后上横梁，仅用于升降或走行挂篮时承担底篮后横梁传来荷载。
两片主桁架主纵梁前上端安装前上横梁，用于各工况下承担前下横梁传来的竖向荷载。
1.2 底篮平台底篮平台由前下横梁、后下横梁、底纵梁、底模组成。
前、后下横梁一般采用双拼工字钢，纵梁一般采用单工字钢，纵梁与前、后下横梁栓接固定，纵梁上铺设底模。
1.3 吊杆系统底篮平台由前后吊杆吊挂。
前吊杆承担梁段现浇施工荷载，并可用千斤顶升降挂篮，布设在后横梁两端的后吊杆（梁外侧），主要用于升降和走行挂篮，只承担挂篮自重荷载，此两种吊杆采用Q345B钢板带或φ32精轧螺纹钢；布设在腹板外侧和底板中部的吊杆，上端锚固于已浇混凝土梁段底板和翼板上，主要承担梁段现浇施工荷载，采用φ32精轧螺纹钢。
1.4 行走及锚固系统挂篮行走体系主要由滑道、滑板、后走行轮和顶推（或牵引）千斤顶组成。
走行轨道位于主桁架下，由两根工字钢组成，用扁担梁和腹板竖向精轧螺纹钢筋锚固于腹板顶面。
前支点滑板安装于主桁架竖杆处主梁下，后走行轮安装于主桁架尾部，挂篮行走时，前滑板处走行轨承受压力，后走行轮双轮钩在轨道上翼板下，轨道对走行轮形成反压来保证挂篮整体平衡。
探析桥梁悬臂梁挂篮施工工法
探析桥梁悬臂梁挂篮施工工法摘要：随着国家对运输系统的高度重视,高铁线路和高速公路成为各地建设重点项目，而连续桥梁施工更是项目的关键组成部分之一。
由于连续梁为超静定结构,具有跨度大、跨中弯矩挠度小,与简支梁相比在跨越铁路、公路、河道上有较大优势。
本文以武汉二环线汉西高架跨铁项目为例，分析桥梁悬臂梁挂篮施工工艺。
关键词：悬臂梁，挂篮施工，预应力中图分类号：tu74 文献标识码：a 文章编号：前言:由于桥梁建设的高速发展，桥梁悬臂梁挂篮施工在内业已经广泛使用。
悬臂梁挂篮施工可以方便地建造跨越交通量大的立交桥和复杂施工的场地,且施工不受跨度限制，减少施工环节的优点，还能有节约脚手架，降低施工工作量。
在此介绍武汉二环线汉西高架跨铁项目悬臂梁挂篮施工技术，为业内同行提供借鉴和参考。
一、工程概况高架桥孔跨布置为(70+115+70m)3跨连续刚构，全长共计255m。
桥面宽26m，为分离的上、下行两幅桥面，单幅桥面宽12.75m。
与京广铁路线斜交，交叉点铁路里程为k1197+642，与铁路线夹角为135°。
箱梁截面形式为单箱单室直腹板，箱梁顶板横向设1.5%的单向全超高横坡。
桥跨布置采用（70+115+70）m变高度预应力混凝土连续刚构。
根据混凝土悬臂浇注工艺及对挂篮设计的技术要求，综合各种形式的挂篮施工特点、用钢量、钢材种类、操作工艺等研究比选后，决定采用菱形挂篮施工，走行方式为无平衡重走行方式，使桁架走行时的稳定系数大于2.0，满足规范要求。
挂篮下距铁路防护棚最近距离1.25m。
挂篮由承重系统、底模系统、模板系统（内、外）、走行系统、后锚固系统组成，当0#梁段的混凝土完成预应力张拉后才可安装挂篮。
二、悬臂梁挂篮设计1.承重系统设计.每榀挂篮由5片h型钢组成组合梁，菱形组合梁由4根h型钢主梁和1根h型钢立柱组成。
底横梁梁下设滑道，滑道利用已有竖向预应力筋按1m的间距固定在已浇筑混凝土梁上。
前上横梁采用双拼45b工字钢栓接于主梁前端上翼缘，横梁设翼缘侧模、底板、顶板竖向承重吊杆。
桥梁工程施工中悬臂箱梁的挂篮施工技术分析
桥梁工程施工中悬臂箱梁的挂篮施工技术分析桥梁项目建设中，因连续箱梁悬臂浇筑挂篮施工速度快、有较强的跨越能力、成本不高、操作简单等优势，在连续梁、钢构、悬索桥及斜拉桥等项目中应用日益广泛。
而桥梁项目建设中，挂篮悬臂施工工序也是非常关键的，必须重视施工控制。
标签：桥梁工程;悬臂箱梁;挂篮施工前言工程实际施工中，挂篮设置于桥梁项目，其移动过程中进行钢筋绑扎、预应力与浇筑混凝土等。
以此，连续箱梁悬臂桥梁项目浇筑施工中，挂篮设计与施工，直接影响着整个桥梁项目施工质量与效果，意义深远。
1 主桥箱梁结构主桥箱梁为纵向、竖向及横向三向预应力结构，采用单箱单室箱型截面。
根部梁高14.5米，跨中梁高4.6米，顶板宽度13.85米，底板宽度7.85米，两边悬臂长度3.0米。
从中跨跨中至箱梁根部，箱高以1.75次抛物线变化。
箱梁腹板在墩顶0号块范围内厚120cm，从箱梁根部至跨中梁段腹板厚75～65cm。
箱梁底板厚从箱梁根部截面的160cm厚以1.5次抛物线变至跨中截面35cm厚。
2 挂篮设计连续箱梁桥梁挂篮结构施工中，结合以上实际情况，首先，其挂篮设计分为主桁架、横梁、悬吊、挂篮模板、后锚以及模板提升系统等。
悬臂浇筑挂篮施工中，主桁架是受力重要构件，每一主桁架由6排单层国产贝雷加强拼装而成，应用4节贝雷片，从横向上连接两桁架，槽钢设置于挂篮首尾，将其制作成剪刀风撑，从横向方面增强结构的稳定性。
其次，设计挂篮横梁时，涉及上、前下及底部等形式的横梁，在主桁架上固定好挂篮前上横梁，在侧模托架上悬吊设置底横梁，利用前下横梁与悬吊将前上横梁连接起来，应用双头螺杆将后下横梁锚固定于已成形梁段底板。
混凝土桥梁项目施工中，连续箱梁结构悬臂浇筑挂篮上下横梁都是由132b工字钢组合而成，中间间隔1.5m设置长18m的梁板，根据上横梁所选截面设计横梁，以此确保实际施工要求、标准与设计情况保持统一。
挂篮桥梁工程施工中，悬吊部分应用升降系统设置于挂篮前部，用于悬吊、底模升降及侧模平台，确保悬臂梁浇筑高度得到保障。
探讨桥梁悬臂挂篮施工技术的控制措施
探讨桥梁悬臂挂篮施工技术的控制措施探讨桥梁悬臂挂篮施工技术的控制措施摘要：随着我国桥梁工程的迅速发展，悬臂挂篮施工技术在桥梁的施工中得到了越来越多的应用，它是大跨度桥梁建造的一个主要的施工方式。
在具体的施工过程中，加强对施工质量的控制可以有效的提高工程的总体质量，本文首先简单的对桥梁的悬臂挂篮施工技术进行介绍，之后对挂篮的技术措施进行介绍，最后提出加强桥梁悬臂挂篮施工技术的控制措施。
关键词：桥梁；悬臂挂篮；施工技术；控制措施中图分类号： K928 文献标识码： A 文章编号：悬臂挂篮技术主要应用在大跨度桥梁的施工中，并被广泛的应用，是一种很适用的施工技术措施，使用这项技术的前提是首先要先了解挂篮的技术和施工措施，以及了解如何加强桥梁悬臂挂篮的施工控制，应该着重控制哪些方面的内容，确保桥梁施工的质量和后期的使用效果，它在整个施工中占有非常重要的比重。
1.悬臂挂篮施工技术悬臂挂篮是桥梁比较常用的一种施工手段，特别是在大跨度桥梁的施工中，它是以挂篮为施工工具进行的悬臂施工方法，挂篮是能够自由行走和移动的一种承重结构，挂篮悬臂的施工技术由于不受到交通、流水、深谷等外界环境的影响，在大跨度桥梁施工中是一个最佳可行的技术措施。
挂篮施工是浇筑大跨径悬臂梁桥所采用的一种吊篮手段，可以实现就地的分段悬臂作业，不需要使用支架或者某些大型的吊机，具有结构轻便、拼制简单、无压重一系列优点，是一种切实可用的施工技术。
2.桥梁悬臂挂篮技术措施2.1 桥梁的悬臂挂篮施工工艺首先进行挂篮的设计、加工、试拼等工作，待桥的墩身施工完成后，再利用支架对墩顶梁段进行施工，墩顶的梁段施工一般采用支架法，支架可以根据墩高和墩周围的地理条件选择落地式的支架、支撑式的支架和托架式的支架，这时期施工的效果直接影响了后期梁段的施工效果，之后再进行后续梁段的悬臂挂篮浇筑施工。
2.2 利用悬臂挂篮浇筑施工挂篮的形式很多，但是无论哪种形式都是由承重系统、含模板的悬吊系统、走行系统、锚固系统和工作平台几部分组成，承重系统作为挂篮的主要受力结构，负载着新浇筑梁段混凝土的重量，并通过锚固系统和前支点传递给已经施工完毕的梁体上。
挂篮悬臂浇筑常见的安全隐患及整改措施
采取应对自然环境的措施
总结词
针对不同的自然环境条件，采取相应的应对 措施。
详细描述
在施工现场周围设置观测点，加强对气候、 地质、水文等自然环境因素的监测和预警。 根据不同的自然环境条件，采取相应的应对 措施，如做好排水、防风、防滑等工作，确
保施工安全顺利进行。
04
挂篮悬臂浇筑安全整改案 例分析
案例一
挂篮悬臂浇筑常见的安全隐 患及整改措施
2023-11-07
目 录
• 挂篮悬臂浇筑概述 • 挂篮悬臂浇筑常见的安全隐患 • 挂篮悬臂浇筑安全隐患的整改措施 • 挂篮悬臂浇筑安全整改案例分析 • 挂篮悬臂浇筑安全管理的建议与展望
01
挂篮悬臂浇筑概述
挂篮悬臂浇筑的定义
• 挂篮悬臂浇筑是一种桥梁施工方法，利用挂篮作为主要施工 设备，在桥墩两侧进行对称悬臂浇筑施工。它具有施工速度 快、成本低、对桥下交通影响小等优点，被广泛应用于各类 桥梁建设中。
整改措施
加强施工现场安全管理，规范安全制 度，提高员工安全意识；加强安全教 育，定期开展安全培训和演练；完善 挂篮设计和施工方案，确保各项指标 符合规范要求；建立严格的质量监控 体系，对各项指标进行实时监测和记 录；完善应急救援措施，确保在突发 事件发生时能够及时有效地应对。
案例二
总结词
山区复杂地质条件下，挂篮安装和拆 卸过程中存在高处坠落风险，同时自 然环境因素影响较大。
加强施工现场的安全管理和监管，确 保各项安全制度得到有效执行；针对 水域和高空作业的实际情况，应采取 有效的安全防护措施和技术手段；加 强施工现场的交叉作业管理，确保各 作业之间的协调和安全；加强施工设 备的维护和保养，避免因设备问题导 致的安全事故。
05
桥梁工程悬臂挂篮施工监理控制要点简析
３ ． ２ ． ４ 钢 筋 工程 控 制 要 点
拼装 挂 蓝并 进行 压载 试验 、变 形监 控 监理
严 格 按 照 图纸 认 真 核 实 钢 筋 的 数 量 、 规格 、 长度 、 间距 ： 重 点 检 查 锚
旁站
理椅
、
垫 板处钢筋 的绑扎质量 ， 位 置和数量必须要 符合设 计要求 ， 特 别是 锚垫
－ ４ ｊ 混凝 土配 比试 验 ⑨ 挂 蓝拼 装 、合 龙段 专题 方案
①清 孔 ② 水泥浆 ｝ 啵 、配 台 比 ＠压 浆 次序
④抽 真 空 、灌浆压 力
（ ２ ） 加 载 重量 按 １ ＃块 重 量 １ ． １ 倍 要 求 模拟 加 载 ， 加载值按 ６ ０ ％、 ８ ０ ％、 １ ０ ０ ％￣ 级控 制 ， 分 别采 集 数据 ， 并形成报 告。
（ １ ） 挂篮预压 采用液压千斤 顶反压 的方式进 行 ， 千 斤 顶 与 底 模 之 间
孔 道 压絮 控制 （ 真 空压 絮 ）
① 审查 工、料 、机 判 位情 况
设置型钢 ， 千斤顶落于型钢上， 保证 挂 篮整 体 受 力 ：
监理
＠设备的检查和标定
⑨ 审棱施 工 工艺 和方 案验 算
１ 概 述
随着我 国公路建设 的发展 ， 公路建设 的标 准和等级不 断提高 ， 桥梁 建设规模不断的扩大， 尤其南方地区 山岭纵横 ， 河道 交错， 桥梁工程 占公 路 建 设 里 程 的 比例 越 来 越 大 ， 促使桥 梁的整体建设水平和施工工艺都有 了极大 的发展 ， 悬臂挂篮施工技术 得到了广泛的应用 。悬臂挂篮施工技 术主要应用在跨 山谷、 江河 、 航道 及既有公路、 铁路等大跨径桥梁工程 当 中， 并且 已经形成 了较为完善施工工艺技术， 提高了施工的效率。
挂篮悬臂施工及质量、安全控制措施
挂篮悬臂施工及质量、安全控制措施摘要：挂篮悬臂施工以其独特的特性，十分成熟的工艺成为修建跨越高速公路、航道和铁路等大跨度桥梁的常见施工方法，应用十分广泛。
悬臂挂篮施工，即从桥墩及0#块组成的T构两侧循环悬挂施工作业平台，对称逐跨进行桥梁梁段的施工。
本文拟以兴业路佛山西站快速化改造工程主桥挂篮悬臂施工技术加以介绍，来简单阐述挂篮悬臂施工及质量、安全控制措施。
关键词：建筑工程；高速公路；路桥建设；挂篮悬臂施工技术1.工程概况兴业路佛山西站快速化改造工程主桥采用变截面连续箱梁，跨径组合为55+86+55m，采用单箱双室。
箱梁结构全宽13.2m，支点梁高5m，跨中梁高2.5m，梁高按2次抛物线逐步进行变化。
箱梁挑臂宽3m，挑臂端部厚0.2m，根部厚0.6m。
箱梁顶板厚0.28m，底板厚0.3~0.9m,腹板厚0.3~0.7m。
主、边墩墩顶设置中横梁及边横梁，宽度分别为2.5m和1.5m；跨中设置一道厚0.40m的横隔板。
主梁采用C55预应力砼箱梁。
节段布置为: 边跨现浇段11m +边跨合龙段2.0m+9个悬浇段（3x4.5m+3x4m+3x3.5m）+0#块12m +9个悬浇段（3x3.5m +3x4m+3x4.5m）+中跨合龙段2m，悬臂浇筑最大节段重134t。
2. 0#块施工0#块现浇支架采用大直径钢管柱+大型号工字钢组合梁，钢管柱采用落地式，其底端锚固在已完工的承台上，以承台为持力基础，不仅可保证受力可靠，同时可有效减少沉降变形。
在主墩顺桥向前后两侧各布置6根钢管，其中临时锚固钢管直径813mm（内浇筑C30砼）2根，支架钢管柱管直径630mm4根。
纵向主梁采用2I45a工字钢；主横梁采用2H582*300H工字钢，分配梁采用采用I25a工字钢，布置间距为60cm。
底模板铺设完成后需进行支架堆载预压，加载分四级进行：按照支架承受箱梁荷载的60%、80%、100%、110%进行两侧均匀对称加载。
0#块钢筋较密，波纹管数量较多，需根据图纸严格加工，规范钢筋绑扎，严格固定好管道位置，清点好数量避免遗漏。
桥梁施工中悬臂挂篮的技术要点分析
桥梁施工中悬臂挂篮的技术要点分析近年来多发的“豆腐渣”工程很大一部分是由于使用技术应用不科学导致的，在桥梁悬臂挂篮施工中，施工技术要点的掌握在某种程度上对工程质量起到了决定性的作用，因此，保证悬臂挂篮施工技术的有效性是质量控制过程中的重中之重。
本文首先概述了桥梁施工中的悬臂挂篮施工技术，其次分析了相应的技术要点，最后就施工中的注意事项进行了探讨，旨在提高悬臂挂篮技术水平，从而更好的推动我国的桥梁事业发展。
标签：桥梁工程；悬梁挂篮施工；技术要点前言悬臂挂篮技术作为一种常见的技术形式在现阶段的桥梁施工中受到了广泛的关注，保证悬臂挂篮的质量控制工作是确保桥梁工程安全性和稳定性的关键环节，在实际桥梁工程施工中占有十分重要的地位，对于整个桥梁施工进度和桥梁施工效率都有关键影响。
1悬臂挂篮施工技术概述在桥梁尤其是大跨度桥梁连续施工中，挂篮悬臂施工凭借其施工机具少、施工不受跨度影响、经济效益高等优点在桥梁施工中占有较大比重。
对于桥梁挂篮，一般由以下几个部分组成：工作平台、轨道系统、锚固系统以及悬吊和承重系统等。
对于桥梁建设，挂篮所起的作用主要是支撑模板，并承受模筑混凝土重量，因此挂篮需要有足够的强度与刚度，并且能够移动灵活，便于调整。
悬臂挂篮在施工中的工作原理主要为利用以施工完成的箱梁上精轧螺纹钢筋作为锚固系统，锚固在主桁架之上，并进行混凝土的浇筑，模板内浇筑的混凝土通过支点与挂篮的后锚固系统相平衡从而进行悬臂施工。
挂篮在行走过程中，需要利用千斤顶进行锚固转换，将锚固力传递给后锚小车，因此在竖向应力作用下，使得轨道得以锚固，进而保证结构的稳定性。
施工人员可以通过手拉葫芦对挂篮进行移动调整，可根据具体的施工质量控制标准调整挂篮，使其移动到位，并进行安装，为桥梁悬臂施工创造优良条件。
2桥梁施工中悬臂挂篮技术的要点控制2.1确定设计参数在工程进行之前，需要通过严谨的计算和实地考察确定桥梁的各种参数，保证设计的桥梁能够满足实际的使用要求。
公路桥梁挂篮施工技术分析及质量控制_2
公路桥梁挂篮施工技术分析及质量控制发布时间：2022-11-28T08:54:22.602Z 来源：《中国科技信息》2022年15期8月作者：邹龙颜代科游振邦[导读] 目前，我国桥梁交通取得了长足的进步，许多施工单位开始重视桥梁的施工。
在桥梁施工过程中，邹龙颜代科游振邦中交第二航务工程局有限公司湖北武汉 430000 摘要：目前，我国桥梁交通取得了长足的进步，许多施工单位开始重视桥梁的施工。
在桥梁施工过程中，当部分路段处于河流与公路交汇处或穿越河谷时，采用原有的一些施工方法已不能满足桥梁施工的需要，必须采用新的施工技术。
挂篮施工技术以其优越性在桥梁施工中得到广泛应用。
这项技术不需要太多的设备和高科技成本。
因此，对该技术进行深入的研究和分析，对我国桥梁建设起到非常重要的作用，促进我国桥梁建设的更好发展。
关键词：公路桥梁；挂篮施工技术；质量控制引言挂篮施工是桥梁施工的重要组成部分，其目的是保证桥梁施工全过程的混凝土浇筑质量。
挂篮主要由行走系统、下挂篮、挂篮形式及主要支撑系统组成。
挂篮应满足施工过程中拆卸简单易行的功能要求。
此外，由于混凝土的荷载，挂篮必须具有一定的承载力。
在一般桥梁结构施工前，应设计和制定挂篮施工规则，计算和验证挂篮的稳定性和适当的强度参数。
1挂篮施工技术的应用基础根据不同的结构特点，用于灌浆的张拉预应力箱梁可分为全支撑浇筑和挂篮施工浇筑。
在任何情况下都不得使用挂篮施工方法，只能在特殊情况下使用。
在大型桥梁施工中，采用挂篮可以在不增加造价的前提下有效缩短工期。
对于小型桥梁和铁路的施工，挂篮施工需要较长的施工时间，导致施工周期长，增加了施工成本。
在这种情况下，施工不需要挂篮或其他施工技术。
因此，挂篮施工技术在桥梁施工中的应用取决于工程规模和工程实际情况。
当桥梁施工与河道施工发生冲突时，河道不能停止，可采用挂篮法解决施工中出现的情况。
当沿线交通拥挤时，不得采用挂篮施工工艺。
在交通繁忙的地方有很多人和车辆，因此通常有必要避免制造此类部件。
关于大跨度桥梁施工中悬臂施工技术的分析
关于大跨度桥梁施工中悬臂施工技术的分析大跨度桥梁的悬臂施工是一个复杂的施工过程，各施工阶段的结构受力会受其他条件的变化而发生变化，有很大的不确定性。
本文对大跨度桥梁施工中的悬臂施工技术进行了一些分析、探究，希望能为各位学者提供一些参考意见。
标签：大跨度桥梁；悬臂施工；技术随着现代社会的发展，我国在桥梁方面，建造技术达到了世界领先水平，成为了世界桥梁强国之列。
大桥的悬臂施工要经历一个长期而复杂的施工过程以及结构体系转换过程，各施工阶段的结构受力都将伴随着结构体系、约束条件和荷载作用的变化而不断变化。
本文主要以大跨度桥梁施工中悬臂施工技术进行研究与分析。
一、悬臂施工的简介悬臂施工法是1956年第一次创造的，当时的联邦德国用来建设混凝土桥而研发的。
它主要是用在已经建设完成的桥梁墩增长上，沿着桥梁跨度的方向一段一段的悬出增长，一定要对称施工。
所以运用悬臂施工必须要具备一些条件，施工过程中桥墩和桥梁一定要坚固结实，因为施工的时候桥墩需要承受内力矩，受力面积与方向是不均匀的。
悬臂施工的时候，桥梁段增加就是悬臂长度的增加，桥梁的内力矩如果小于零，而且一直在减小，混凝土一定要在施工段边上运用预应力，这样的施工段才会成为一个整体，悬臂施工是对称施工的，而且不能跨段施工，如果不遵循这个条件，桥梁很难成为一个整体。
它一般分为悬臂把混凝土等材料到模子里制成预定形體施工各悬臂拼接组装施工两类。
悬臂施工是在已建桥墩顶部，沿桥梁跨径方向，对称逐段施工的方法，所以也称为分段施工法。
每延伸一段，待混凝土达到强度后施加预应力与已成部分形成整体。
悬臂对称施工根据施工方法的不同可分为悬臂把混凝土等材料到模子里制成预定形体和悬臂拼接组装两类。
二、悬臂施工的主要技术（一）桥梁悬臂浇筑施工技术（1）起步阶段。
施工起步阶段的施工又叫做0号快施工，是所有梁体中最重和最高的一块。
它在桥墩顶柱，不需要采用挂篮施工。
因为0号块的体积比较大，一次浇筑完不成，需要分两次浇筑。
桥梁悬臂挂蓝施工技术控制
桥梁悬臂挂蓝施工技术控制【摘要】挂篮施工技术属于悬臂浇筑法施工，这种施工技术不需要大型机械和支架，具有无压重、制作简单方便、结构轻等优点，在桥梁工程中得到了广泛的应用。
笔者根据大桥建设工程施工经验，首先介绍了挂篮构造要求，并对挂篮施工技术进行浅析，最后指出挂篮施工中的质量事故及防治对策。
【关键字】桥梁工程，悬臂挂篮施工，技术控制中图分类号：u445文献标识码：a文章编号：一、前言随着经济的不断发展，桥梁建设技术也不断提高，以预应力技术的发展,也在桥梁工程中高强度、高性能混凝土得到广泛应用, 从而使混凝土连续梁逐渐向大跨度、宽幅面、轻结构、大规模的方向发展,因此桥梁结构的发展对主梁施工时挂篮的技术指标提出了更高的要求。
二、桥梁悬臂挂篮构造挂篮的组成部分分别是承重结构、悬吊系统、锚固装置、挂篮的走行系统可用轨道或滑板，牵引动力一般用电动卷扬机，它有前牵引装置及尾索保护装置。
挂篮主要有以下几个方面构成。
1、主桁架。
主要杆件通常是由2片槽钢组合焊接而成的，槽钢的截面要在焊接之前根据挂篮所需要的结构进行分析确定，各杆件间连接主要依靠的工具是高强螺栓或销接。
2、内外模板系统。
内模分顶模和内侧模，是由型钢组合焊接而成的一个模架，它们在工作时是互相配合的，当内模工作的时候，内吊梁的支撑是由滑梁来完成的，脱模的时候只要松开内吊梁就可以使滑梁落在内吊梁上，从而自由的滑行前移。
顶模板的成分是组合钢模板，内侧模板由部分木模组成，以适应梁高的变化。
外模由侧模板和底模构成，侧模由外吊梁悬挂，为型钢和钢板组焊的整体钢模板；底模由底纵梁、底横梁及模板组成，通过底横梁的前后吊带悬挂在挂篮主桁的前吊点、已浇梁段和外吊梁上，随主桁一起前移。
3、悬吊系统。
由螺旋千斤顶、小横梁、吊带及精轧螺纹钢组成。
用于悬挂模板，调整模板的标高。
三、桥梁悬臂挂篮施工技术探讨在进行公路桥梁工程施工过程中，挂篮的施工对整个工程的质量都有着十分密切的影响，同时，也由于挂篮施工相对比较容易操作，需要的各种配套器械较少，且制作较为简单，相对较为轻便，因而，随着公路桥梁施工规模的逐渐扩大，在公路工程施工过程中得到了越来越广泛的应用，加强对此种施工技术的探讨，具有十分重要的意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁悬臂挂篮施工技术的控制措施探析摘要：近年来，我国桥梁工程施工技术不断发展，悬臂挂篮施工技术在现代桥梁工程施工中的应用日趋广泛。
在实际工程施工中，采取有效措施加强施工质量控制对于提高工程施工质量具有重要意义。
本文结合笔者多年从业经验，围绕桥梁悬臂挂篮施工技术控制措施进行了分析和研究，以供同仁参考借鉴。
关键词：桥梁工程；悬臂挂篮；施工技术；控制措施
abstract: in recent years, china’s bridge construction technology development, cantilever hanging basket construction technology is more widely applied in modern bridge construction. in the actual construction, to take effective measures to enhance construction quality control has important significance to improve the quality of construction. in this paper, the author many years of experience, analysis and research around the bridges cantilever hanging basket construction technical control measures for employees to provide references.key words: bridge engineering; cantilever hanging basket; construction technology; control measures
中图分类号：[tu997]文献标识码：a 文章编号：2095-2104（2012）
引言：随着施工技术水平的日新月异，桥梁箱梁施工效率及质
量有了更高的保障。
在越来越多的桥梁工程中，挂蓝悬臂施工技术以其结构简单、操作便捷、施工效率高、不需要额外设置支架和使用大型起重设备等优势广泛应用开来。
现阶段，我国桥梁工程挂篮悬臂浇筑施工技术日臻成熟，然而由于高空作业等客观环境存在的安全风险，加之预应力混凝土箱梁的结构复杂，桥梁悬臂挂篮施工仍存在许多问题，这就对桥梁悬臂挂篮施工技术提出更高要求。
因此，在实际施工过程中，必须要掌握施工中的关键技术，加强各个环节的施工技术控制与管理，从而切实提高桥梁工程的整体施工质量。
挂篮的构造和安装工艺
目前，我国桥梁工程中所采用的挂篮主要有三角形、斜拉自锚式、菱形以及预应力束斜拉式等，在实际工程中三角形和菱形挂篮使用最为普遍，它主要由主桁架、走行系统、悬吊系统、内外模版系统、及操作平台等部分组合而成的。
在实际工程中，挂蓝的安装主要包括制作挂篮、现场安装及预压试验三个部分。
挂篮悬臂浇筑施工技术
一）施工工艺
在挂篮悬臂浇筑施工过程中, 除0#梁段用托架施工外, 其余均利用挂篮施工。
每个梁段的混凝土应尽量一次浇筑完成，其循环作业工序为: 挂篮前移、模板就位加固、钢筋绑扎及管道安装、混凝土浇筑、混凝土养生、张拉压浆。
通常情况下，施工周期为 1周左右。
在桥梁挂篮悬臂工程施工中，先要进行挂篮设计、加工、试拼、主桁预压。
在墩身施工完成以后，再利用支架对墩顶梁段进行施工，随后对后续梁段的挂篮悬臂进行灌筑施工。
之后，要在墩顶梁段上安装挂篮，绑扎梁段底板、腹板钢筋，安装预应力波纹管道及内模板，绑扎顶板钢筋并安装预应力波纹管道，最后对梁段进行混凝土浇注。
在浇筑完成之后还要采取有效措施对其进行养护，在混凝土强度达到设计张拉要求之后，还要进行预应力张拉及孔道压浆，随后再移动挂篮，进行下一个梁段的施工，直至完成最后一个悬浇梁段的施工。
二）利用挂篮悬臂灌注施工
1、制作挂篮
通常情况下，挂篮主要是在加工厂制作完成的，在加工制作中，应确保其结构、尺寸、材质等满足设计和质量标准要求。
在制作完成后，还应对挂篮的构件等进行超声波焊缝检测，减少挂篮的非弹性变形。
测取挂篮自身的弹性变形和非弹性弯形值，供悬灌梁段立模时参考。
在质量检验合格之后才能入场使用。
2、现场安装
在安装之前，要先对用钢枕准确调整和安装滑道的位置，与此同时应采用锚固筋加以固定。
之后要在滑道上安装前滑板与后钩板，以及主桁片与连接的杆件等。
在安装完成之后，要开始进行底模板系统、侧模板系统的安装，最后再安装内模板。
在实际安装完
成以后，还应对锚固的可靠性进行严格的审查。
3、预压试验
在桥梁悬臂挂篮施工中，如果采用的为新挂蓝，则需要对主桁架等构件进行单独的预压试验，从而确保其性能满足施工要求，避免非弹性变形的引发安全事故。
除此之外，在挂篮安装完成后还要进行荷载试验，通常情况下，荷载应为最大节段重量的1.0-1.5倍。
在荷载试验的过程中，应全面分析和记录挂篮的加载状况及变形状况等，确定合理的立模标高，保证箱梁线性。
三）浇筑施工技术
首先，在固定挂篮之前，要对0#段、1#段进行浇筑与张拉，为了有效避免在梁段中的大规模作业，应在综合考虑起吊运输实际情况的基础上，将挂篮的杆件拼装为若干部分，在起吊挂篮之后再进行组装。
对于已浇筑完成的0#段、1#段还要进行水平测量和中线测量，与此同时，应铺设轨道并将挂篮组装好。
此外，在挂篮拼装和固定之后，应对前后端与外模两侧的操作平台的可靠性进行复核，准确测量不同荷载力条件下的挂篮变形量。
其次，模板就位，先利用底模支撑起吊篮底部的纵梁与横梁，由于每一个梁段都要调整高度，因而不能将内模板和框架形成一个整体，应根据箱梁截面的实际情况，确定最终的浇筑方法。
在一次浇筑过程中，应注意在顶板中部预留一道孔隙，保证混凝土从此位置进入到箱中并有助于其在底模部位均匀分布。
在箱梁较高的情况下，对于混凝土的传送则应采用减速漏斗来完成。
二次浇筑通常要在底模板、侧模板以及钢筋安装完成之后再进行，从箱梁的根部到箱梁的端部应呈现二次抛物线模式。
在完成一个梁段的浇筑之后，就应提高一次底板高度，如果提高的幅度较小则应采取支垫底模形式。
在多次提升之后往往会出现较大的高差，这就要通过提高吊篮来确保底模的提高。
再次，浇筑混凝土。
现阶段，我国的桥梁箱梁施工所采用的混凝土标号普遍较高，因此，在实际工程施工中，优化配合比设计对确保混凝土质量具有重要意义。
在采取对称浇筑模式进行浇筑的过程中，应采取有效措施有效控制重量偏差，确保其符合要求。
如果采取分次浇筑，则要在正式浇筑之前做好混凝土接触面的清洗。
在混凝土浇筑完成之后，应及时进行养护管理，通过采取表面覆盖或者是洒水等养护措施，避免混凝土发生裂缝，为混凝土质量提供有力保障。
最后，在混凝土浇筑完成之后，还要进行张拉与压浆。
在正式张拉之前，应对实现准确校正千斤顶及油泵，并对管道进行清洗，为张拉工作提供基础平台。
在混凝土强度满足设计要求之后，要按顺序进行张拉及孔道压浆与封锚工艺。
在张拉与压浆完成以后，则可进行落底模，移动挂篮进入下一梁段的施工。
