湿式电除尘（雾）器外壳通过可靠接地，确保其对地电压 为0V（大地电位），因此不会对现场工作人员造成任何伤 害。
湿式电除尘器简介
直流高压发生器
湿式电除尘器简介
高压隔离开关
湿式电除尘器简介
热风系统用风机
湿式电除尘器简介
热风系统用加热器
湿式电除尘器简介
湿式电除尘（雾）器装置
简介
湿式电除尘器简介
介绍内容
一、湿式电除尘（雾）器的目的和作用 二、湿式电除尘（雾）器的组成结构 三、湿式电除尘（雾）器的安装使用 四、湿式电除尘（雾）器净化装置案例
湿式电除尘器简介
一.推出湿式电除尘（雾）器的 目的和作用
湿式电除尘器简介
1、湿式电除尘（雾）器的目的
现有脱硫装置无GGH，脱硫后的排烟温度 仅55℃左右，进入烟囱的湿烟气处于酸露 点以下，并且有大量SO3的存在，其冷凝液 对烟囱造成腐蚀。虽然对烟囱进行了防腐， 但防腐效果较差，烟囱腐蚀严重。

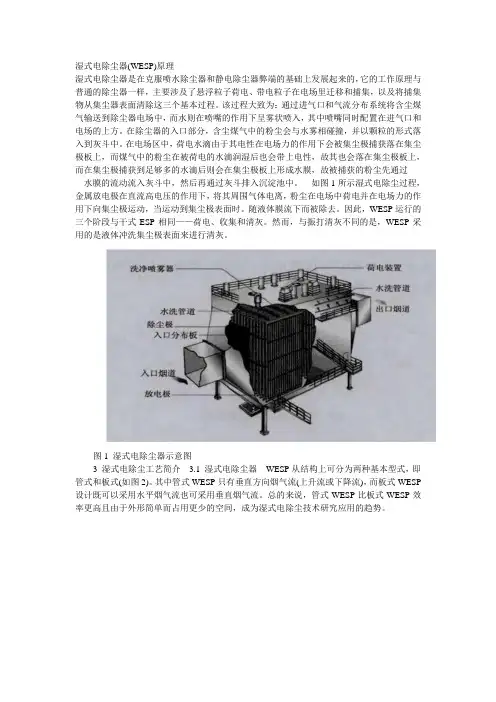

u 工作原理： 在除雾器的阳极板(管)和阴极线之间施加数万伏直流
高压电，在强电场的作用下，阴阳两极间的气体发生充分 电离，使得除尘器空间充满带正、负电荷的离子；随工艺 气流进人除尘器内的尘(雾)粒子与这些正、负离子相碰撞 而荷电，带电尘(雾)粒子由于受到高压静电场库仑力的作 用，分别向阴、阳极运动；到达两极后，将各自所带的电 荷释放掉，尘(雾)粒本身则由于其固有的黏性而附着在阳 极板(筒)和阴极线上，然后通过水冲洗的方法清除。
湿式电除尘器简介
《火电厂大气污染物排放标准》(GB13223— 2011)中规定，一般地区燃煤锅炉烟囱烟尘 排放限值30mg/m3，重点地区燃煤锅炉烟囱 烟尘排放限值20mg/m3，汞及其化合物污染 物排放限值0.03mg/m3。
湿式电除尘器简介
目前的烟气治理岛工艺流程中，湿法脱硫 之后没有对脱硫工艺产生的细颗粒物进行 控制，还有烟尘、PM2.5、SO3、汞及重金 属等多种污染物直接从烟囱排出，处于一 种自由开放状态。因此，在湿法脱硫装置 之后，需要再有一道把关设备，湿式电除 尘（雾）器是最佳选择。
湿式电除尘器简介
3、绝缘箱：
绝缘箱的作用是把电晕极和沉淀极组合在一起， 但又使施加于电晕极上的高压电与沉淀极绝缘， 并承担支撑阴极的重量和电源的引入。
绝缘箱内为封闭空间，通过外接管道与热风系统 连接，使其内部始终处于正压状态，保持清洁、 干燥的工作环境，避免“污闪”现象发生，确保 高压接线端子正常工作。
湿式电除尘器简介
2、湿式电除尘（雾）器的效果与适用场合
湿式电除尘（雾）器的效果
➢ SO3的去除率（脱硫后烟气）95%以上。 ➢ 微细粉尘去除率（脱硫后烟气）95%以上，对PM2.5具
有98.2%脱除率，液滴去除率（机械除雾后烟气）大于 95%。 ➢ 汞等重金属去除率70～90%。 ➢ 出口烟羽林格曼黑度小于1级。 ➢ 氨逃逸＜10mg/Nm3。 ➢ SO3和水雾的大量去除，可以有效降低烟囱的防腐等级。 ➢ 可以满足更高的环保要求，出口粉尘含量＜10mg/Nm3。 ➢ 减少水耗、降低运行费用。 ➢ 基本上解决了湿法脱硫带来的问题。
湿式电除尘器简介
圆形阳极管模块
湿式电除尘器简介
方形阳极管模块
湿式电除尘器简介
u方形阳极管模块
湿式电除尘器简介
电晕极线固定方式：
(1)悬挂式:由绝缘箱将阴极框架吊挂于上气室中， 每根电晕极线固定在相对应的上方阴极框架的小 梁上，由重锤拉直下悬。这种固定方式适用于气 速不太高时使用，结构简单，安装方便，较经济。
湿式电除尘器简介
湿式电除尘（雾）器阳极管内粉尘吸附示意图
湿式电除尘器简介
1.电晕电极
电晕电极，又称放电极和负极，国内的电源均采 用负极为电晕极，是电除雾器的电晕元件，属于 电除雾器技术领域。其要点是电晕极线的阴极线 构成锯齿状，锯齿面与平板面双向交错相交。材 料采用耐酸性和耐腐蚀性的哈氏合金C-276。
湿式电除尘器简介
铅极线和铅重锤
湿式电除尘器简介
哈氏合金C-276和PP重锤
湿式电除尘器简介
阴极线穿过阳极管
湿式电除尘器简介
2.阳极管
阳极管组为正六边形形状，采用先进的层压粘接 工艺复合成型，材料采用碳纤维+短切毡+玻纤布+ 表面毡+石墨粉+阻燃剂+乙烯基树脂涂刷，使其具 有导电性能。
目前，正在研制阳极管机械一次成型工艺，可大 大提高阳极管生产量和产品品质，确保内壁导电 的均匀度。
湿式电除尘器简介
在湿法脱硫中，由于存在脱硫浆液雾化夹带、脱硫产物 结晶析出，会形成PM2.5。现有湿法脱硫系统去除 PM2.5细颗粒物的能力很弱，出口烟气粉尘含量（气溶 胶）一般会达到100mg/Nm3左右，从而导致烟囱风向的 下游经常出现“酸雨”、“石膏雨”等现象，或是有长 长烟尾的“白烟”现象。
湿式电除尘器简介
下固定器
湿式电除尘器简介
来自百度文库
4、高压直流控制系统
本净化装置电源采用交流380V电压，通过升压变压器和晶 闸管整流控制电路，把交流电变成直流40～80KV特高压， 为使电除尘（雾）器高效运转，需加上尽可能高的电压， 因此，对导电部分和大地的绝缘，支撑物的构造，以及材 料等应当予以特别注意。如有水分、粉尘附着在绝缘瓷瓶 表面上，或混入湿式电除尘（雾）器的绝缘箱中，电气绝 缘就会显著恶化，使有效电压降低，影响正常工作，因此 热风系统作用充分体现。
湿式电除尘器简介
湿式电除尘（雾）器特别适合于以下场 合：
➢ 烟气含湿量高，烟温接近露点温度； ➢ 烟气中含有黏性颗粒和雾滴（如硫酸
雾）； ➢ 需要有效捕集亚微米细颗粒。
9
湿式电除尘器简介
二、湿式电除尘（雾）器 组成结构
湿式电除尘器简介
u 湿式电除尘（雾）器由本体外壳、电晕线(阴极)、沉淀极 (阳极)、绝缘箱、固定器、高压直流控制系统、热风系统、 喷淋系统和气体导流分布组成。
(2)固定式:上下气室均设有阴极框架，并用绝缘箱 固定，电晕线固定于上下阴极框架上，采用这种 固定的稳定性好，电场气速可在2.5m/s以上，电 晕线不易发生摆动。
湿式电除尘器简介
阴极大、小梁
湿式电除尘器简介
定位板、重锤(某公司无下部固定器的结构)
湿式电除尘器简介
定位板、重锤(我公司配备下部固 定器的结构)
湿式电除尘器简介
直流高压发生器
湿式电除尘器简介
高压隔离开关
湿式电除尘器简介
热风系统用风机
湿式电除尘器简介
热风系统用加热器
湿式电除尘器简介
湿式电除尘（雾）器装置
简介
湿式电除尘器简介
介绍内容
一、湿式电除尘（雾）器的目的和作用 二、湿式电除尘（雾）器的组成结构 三、湿式电除尘（雾）器的安装使用 四、湿式电除尘（雾）器净化装置案例
湿式电除尘器简介
一.推出湿式电除尘（雾）器的 目的和作用
湿式电除尘器简介
1、湿式电除尘（雾）器的目的
现有脱硫装置无GGH，脱硫后的排烟温度 仅55℃左右，进入烟囱的湿烟气处于酸露 点以下，并且有大量SO3的存在，其冷凝液 对烟囱造成腐蚀。虽然对烟囱进行了防腐， 但防腐效果较差，烟囱腐蚀严重。
u 工作原理： 在除雾器的阳极板(管)和阴极线之间施加数万伏直流
高压电，在强电场的作用下，阴阳两极间的气体发生充分 电离，使得除尘器空间充满带正、负电荷的离子；随工艺 气流进人除尘器内的尘(雾)粒子与这些正、负离子相碰撞 而荷电，带电尘(雾)粒子由于受到高压静电场库仑力的作 用，分别向阴、阳极运动；到达两极后，将各自所带的电 荷释放掉，尘(雾)粒本身则由于其固有的黏性而附着在阳 极板(筒)和阴极线上，然后通过水冲洗的方法清除。
湿式电除尘器简介
《火电厂大气污染物排放标准》(GB13223— 2011)中规定，一般地区燃煤锅炉烟囱烟尘 排放限值30mg/m3，重点地区燃煤锅炉烟囱 烟尘排放限值20mg/m3，汞及其化合物污染 物排放限值0.03mg/m3。
湿式电除尘器简介
目前的烟气治理岛工艺流程中，湿法脱硫 之后没有对脱硫工艺产生的细颗粒物进行 控制，还有烟尘、PM2.5、SO3、汞及重金 属等多种污染物直接从烟囱排出，处于一 种自由开放状态。因此，在湿法脱硫装置 之后，需要再有一道把关设备，湿式电除 尘（雾）器是最佳选择。
湿式电除尘器简介
3、绝缘箱：
绝缘箱的作用是把电晕极和沉淀极组合在一起， 但又使施加于电晕极上的高压电与沉淀极绝缘， 并承担支撑阴极的重量和电源的引入。
绝缘箱内为封闭空间，通过外接管道与热风系统 连接，使其内部始终处于正压状态，保持清洁、 干燥的工作环境，避免“污闪”现象发生，确保 高压接线端子正常工作。
湿式电除尘器简介
2、湿式电除尘（雾）器的效果与适用场合
湿式电除尘（雾）器的效果
➢ SO3的去除率（脱硫后烟气）95%以上。 ➢ 微细粉尘去除率（脱硫后烟气）95%以上，对PM2.5具
有98.2%脱除率，液滴去除率（机械除雾后烟气）大于 95%。 ➢ 汞等重金属去除率70～90%。 ➢ 出口烟羽林格曼黑度小于1级。 ➢ 氨逃逸＜10mg/Nm3。 ➢ SO3和水雾的大量去除，可以有效降低烟囱的防腐等级。 ➢ 可以满足更高的环保要求，出口粉尘含量＜10mg/Nm3。 ➢ 减少水耗、降低运行费用。 ➢ 基本上解决了湿法脱硫带来的问题。
湿式电除尘器简介
圆形阳极管模块
湿式电除尘器简介
方形阳极管模块
湿式电除尘器简介
u方形阳极管模块
湿式电除尘器简介
电晕极线固定方式：
(1)悬挂式:由绝缘箱将阴极框架吊挂于上气室中， 每根电晕极线固定在相对应的上方阴极框架的小 梁上，由重锤拉直下悬。这种固定方式适用于气 速不太高时使用，结构简单，安装方便，较经济。
湿式电除尘器简介
湿式电除尘（雾）器阳极管内粉尘吸附示意图
湿式电除尘器简介
1.电晕电极
电晕电极，又称放电极和负极，国内的电源均采 用负极为电晕极，是电除雾器的电晕元件，属于 电除雾器技术领域。其要点是电晕极线的阴极线 构成锯齿状，锯齿面与平板面双向交错相交。材 料采用耐酸性和耐腐蚀性的哈氏合金C-276。
湿式电除尘器简介
铅极线和铅重锤
湿式电除尘器简介
哈氏合金C-276和PP重锤
湿式电除尘器简介
阴极线穿过阳极管
湿式电除尘器简介
2.阳极管
阳极管组为正六边形形状，采用先进的层压粘接 工艺复合成型，材料采用碳纤维+短切毡+玻纤布+ 表面毡+石墨粉+阻燃剂+乙烯基树脂涂刷，使其具 有导电性能。
目前，正在研制阳极管机械一次成型工艺，可大 大提高阳极管生产量和产品品质，确保内壁导电 的均匀度。
湿式电除尘器简介
在湿法脱硫中，由于存在脱硫浆液雾化夹带、脱硫产物 结晶析出，会形成PM2.5。现有湿法脱硫系统去除 PM2.5细颗粒物的能力很弱，出口烟气粉尘含量（气溶 胶）一般会达到100mg/Nm3左右，从而导致烟囱风向的 下游经常出现“酸雨”、“石膏雨”等现象，或是有长 长烟尾的“白烟”现象。
湿式电除尘器简介
下固定器
湿式电除尘器简介
来自百度文库
4、高压直流控制系统
本净化装置电源采用交流380V电压，通过升压变压器和晶 闸管整流控制电路，把交流电变成直流40～80KV特高压， 为使电除尘（雾）器高效运转，需加上尽可能高的电压， 因此，对导电部分和大地的绝缘，支撑物的构造，以及材 料等应当予以特别注意。如有水分、粉尘附着在绝缘瓷瓶 表面上，或混入湿式电除尘（雾）器的绝缘箱中，电气绝 缘就会显著恶化，使有效电压降低，影响正常工作，因此 热风系统作用充分体现。
湿式电除尘器简介
湿式电除尘（雾）器特别适合于以下场 合：
➢ 烟气含湿量高，烟温接近露点温度； ➢ 烟气中含有黏性颗粒和雾滴（如硫酸
雾）； ➢ 需要有效捕集亚微米细颗粒。
9
湿式电除尘器简介
二、湿式电除尘（雾）器 组成结构
湿式电除尘器简介
u 湿式电除尘（雾）器由本体外壳、电晕线(阴极)、沉淀极 (阳极)、绝缘箱、固定器、高压直流控制系统、热风系统、 喷淋系统和气体导流分布组成。
(2)固定式:上下气室均设有阴极框架，并用绝缘箱 固定，电晕线固定于上下阴极框架上，采用这种 固定的稳定性好，电场气速可在2.5m/s以上，电 晕线不易发生摆动。
湿式电除尘器简介
阴极大、小梁
湿式电除尘器简介
定位板、重锤(某公司无下部固定器的结构)
湿式电除尘器简介
定位板、重锤(我公司配备下部固 定器的结构)
