进水电磁阀基础知识
净水器电子元件之进水电磁阀详细讲解
净水器电子元件之进水电磁阀详细讲解净水器的电子元器件,对净水器起的是控制作用。
每个净水器里面都有不少的电子元器件,今天我给你讲的是净水器里面一个非常重要的电子元器件——进水电磁阀,带你了解一下进水电磁阀主要作用是什么,如果出了故障会有哪些表现。
如果你看完这篇文章,以后如果你发现你的净水器也出了类似的故障,那么你就会很快的找到问题,找净水器修理好。
进水电磁阀,顾名思义,是用来控制净水器进水用的。
净水器要制水,打开净水器的开关,电磁阀就会自动打开,自来水就可以从阀门里面通过;如果压力桶里面水满了,进水电磁阀就会关闭,就会切断水源。
进水电磁阀门到底有没有停止工作,体现于废水,因为如果净水器一直在工作,那么就会一直有废水流出;而如果净水器停止工作了,废水也就停止了。
进水电磁阀进水电磁阀门一般分类:进水电磁阀门按照接口分类有快接式、内螺纹式、外螺纹式、插杆式的接口。
其中快接式的最为常见,并且以2分和3分的接口比较多。
内螺纹和插杆式的也多为2分接口;外螺纹式的一般都是4分的外牙式的接口。
另外按照电压也可以分类:一种是24伏的进水电磁阀门;还有一种是36伏的进水电磁阀门。
3分接口标准的直径是9.5㎜,而2分的接口,管口直接则都为6.4㎜。
进水电磁阀的使用寿命开合平均都在10万次以上,这些都是经过水锤测试的。
在常温的条件下,在28~32㎏的水压下。
不断的对电磁阀进行开合测试,每次的间隔5~10秒,没日没夜不间断,测试完一次需要3个月左右。
进水电磁阀的常见故障:看了上面的介绍,想必大家也都知道,进水电磁阀是用来控制净水器进水和出水的。
最常见的问题莫过于电磁阀打不开或者关不上。
进水电磁阀如果进水电磁阀打不开,那么就意味着自来水进不到净水器里面去,就会造成净水器缺水的状态,不仅不出纯水,也不出废水。
再一种就是进水电磁阀关不上或者关不紧。
这就会造成净水器的废水没有完没了,俗称“尿不净”的效果。
这个是进水电磁阀最为常见的状况。

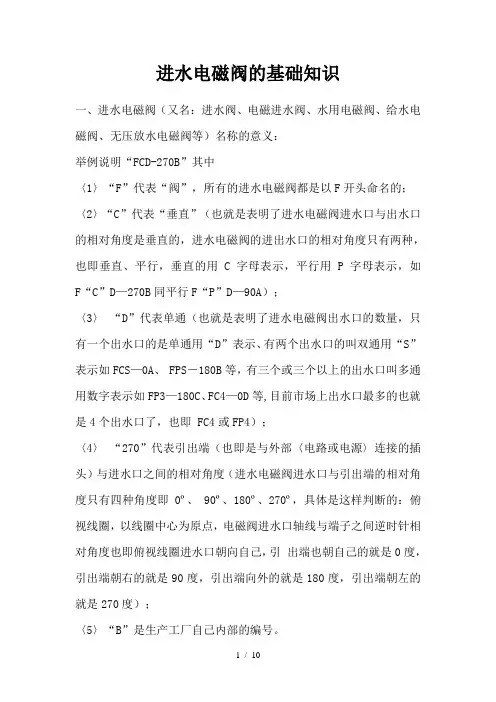

进水电磁阀基础知识
进水电磁阀的基础知识一、进水电磁阀(又名:进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等)名称的意义:举例说明“FCD-270B”其中〈1〉“F”代表“阀”,所有的进水电磁阀都是以F开头命名的;〈2〉“C”代表“垂直”(也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的,进水电磁阀的进出水口的相对角度只有两种,也即垂直、平行,垂直的用C字母表示,平行用P字母表示,如F“C”D—270B同平行F“P”D—90A);〈3〉“D”代表单通(也就是表明了进水电磁阀出水口的数量,只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS-180B等,有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了,也即 FC4或FP4);〈4〉“270”代表引出端(也即是与外部〈电路或电源〉连接的插头)与进水口之间的相对角度(进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º,具体是这样判断的:俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己,引出端也朝自己的就是0度,引出端朝右的就是90度,引出端向外的就是180度,引出端朝左的就是270度);〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压:根据客户要求而定(一般为直流6V、12V、24V、110V;交流6V、12V、24V、110V、220V。
)〈2〉动作压力范围:0.02~1.0Mpa(根据客户需要也可为无压内芯结构阀,这种大多用于容器放水或出水阀)〈3〉工作电压范围:额定电压的±15%〈4〉绝缘等级:E〈5〉流量范围:根据客户而定(一般为0.35~35L/min)〈6〉启动特性:进水口施加0.8Mpa水压,线圈施加额定电压的85%进行通断,无异常〈7〉耐水压:进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压,在1min、1min、5min内无泄漏〈8〉绝缘电阻:导电部分与非金属部分之间的绝缘电阻>100MΩ,〈9〉电气强度:导电部分与非金属部分施加AC2500V,1min无闪络、无击穿〈10〉线圈温升:进水阀在不通水的状态下,线圈施加额定电压,温度稳定后,线圈温升<70K〈11〉层间绝缘:在峰值电压1500V,重复频率25Hz,脉冲前沿0.2~3us,脉宽40us下作用2S,显示波形稳定,无异常〈12〉连续通电:进水阀在不通水,施加额定电压12h,阀体不变形,不烧毁〈13〉噪声:进水阀不通水,施加额定电压测量距离r为0.5m,少于声功率级50dB〈14〉耐久性:进水阀进水口分别施加0.02、0.3、0.78Mpa水压,线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化:进水阀在80±2℃下放置1.5min,常温20±2℃下放置1.5nim;在-20±2℃放置30min为一个循环,恢复2h符合〈6〉要求〈16〉浸水:进水阀浸在水深为10±1cm,水温为20±5℃水中8h,取出擦干表面水珠,绝缘电阻>10MΩ〈17〉阀体接口强度:阀体接口能承受扭力矩>2Nm,承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机,不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀,洗衣机用的进水电磁阀一般为先导式(原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

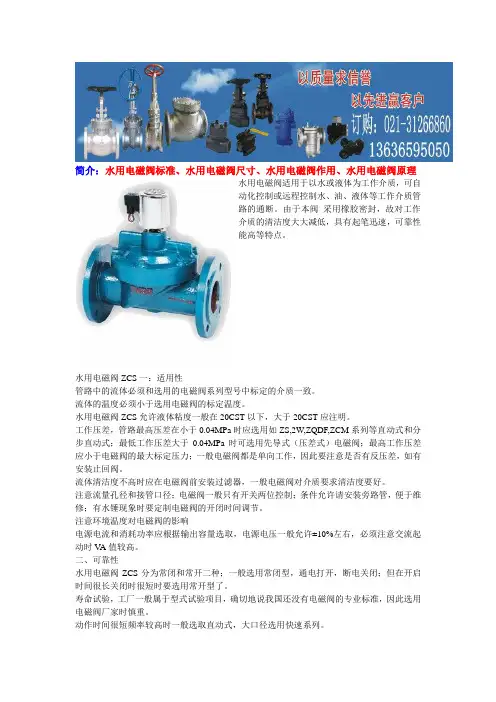

水用电磁阀
简介:水用电磁阀标准、水用电磁阀尺寸、水用电磁阀作用、水用电磁阀原理水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。
由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有起笔迅速,可靠性能高等特点。
水用电磁阀ZCS一:适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
水用电磁阀ZCS允许液体粘度一般在20CST以下,大于20CST应注明。
工作压差,管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式;最低工作压差大于0.04MPa时可选用先导式(压差式)电磁阀;最高工作压差应小于电磁阀的最大标定压力;一般电磁阀都是单向工作,因此要注意是否有反压差,如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器,一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径;电磁阀一般只有开关两位控制;条件允许请安装旁路管,便于维修;有水锤现象时要定制电磁阀的开闭时间调节。
注意环境温度对电磁阀的影响电源电流和消耗功率应根据输出容量选取,电源电压一般允许±10%左右,必须注意交流起动时V A值较高。
二、可靠性水用电磁阀ZCS分为常闭和常开二种;一般选用常闭型,通电打开,断电关闭;但在开启时间很长关闭时很短时要选用常开型了。
寿命试验,工厂一般属于型式试验项目,确切地说我国还没有电磁阀的专业标准,因此选用电磁阀厂家时慎重。
动作时间很短频率较高时一般选取直动式,大口径选用快速系列。
三、安全性一般电磁阀不防水,在条件不允许时请选用防水型,工厂可以定做。
水用电磁阀ZCS的最高标定公称压力一定要超过管路内的最高压力,否则使用寿命会缩短或产生其它意外情况。
有腐蚀性液体的应选用全不锈钢型,强腐蚀性流体宜选用塑料王(SLF)电磁阀。
爆炸性环境必须选用相应的防爆产品。
四、经济性水用电磁阀ZCS可以通用,但在能满足以上三点的基础上应选用最经济的产品。
电磁阀基础知识解析
1.阀体材质代号---铸钢用“C”,不锈钢304用“P”,不 锈钢316用“R”,铝合金用“L”,黄铜用“T”,塑料用 “S” 2.防爆形式代号---防爆型用“F”,不是防爆不表示
3.工作方式代号---常开用“K”,常闭不表示,自保式“Z”
4.附加功能代号---带信号反馈功能用“X”,带手动功能 用“S”,带止回功能用“D”
1、每年1-2 次的定期检修是电磁阀可靠工作和长寿
命的最佳方法。电磁阀内部的下列几种情况是妨碍
电磁阀正常工作与缩短寿命的原因。
(1) 使用介质品质发生变化;
(2) 接管内生锈;
(3) 空压机的油氧化,产生炭粒、焦油等杂物混入
管道;
(4) 管道中有尘粒污垢等杂物。
2、电磁阀安装后或长时间停用后投入运作时, 须通入介质试动作几次,工作正常后方可投入运
(2)、要是开和关频繁切换或开启的时间短或开、关
的时间差不多时,则选常闭型。 (3)、但是有些用于安全保护的工况,如炉窑火焰监 测、燃气泄露报警、消防安全联动系统,则应该选择紧急 切断电磁阀,而不宜选长期通电型(长期通电只是一个相 对概念),更不能选常开式。
(4)、自保持式电磁阀(也称:双稳态)是一种新型
电压正常
主阀芯或者铁心有异物 配管内有无异物 卡住 先导压过低 作动时供给压力的确认 用于吹气时确认阀的先导方式
故障现象
原因 主阀芯或者铁心 有异物卡住
原因调查方法 ・ 场所 配管内有无异物
对策 吹气 安装过滤器 更换电磁阀 清洗配管或者吹气 更换电磁阀 使用合适的润滑油(ISO VG32) 修理或者更换执行元件 断气后重新拧紧螺钉,垫圈损坏时 需更换垫圈后重新拧紧。 螺钉的安装扭矩 型号 螺纹 安装扭矩 SY300 、 M2 0.16N ・ m 3000 SY500 、 M3 0.8N ・ m 5000 SY7000 M4 1.4N ・ m SY9000 M3 0.8N ・ m 确认供给电压为额定电压的± 10% 配管吹气 更换电磁阀

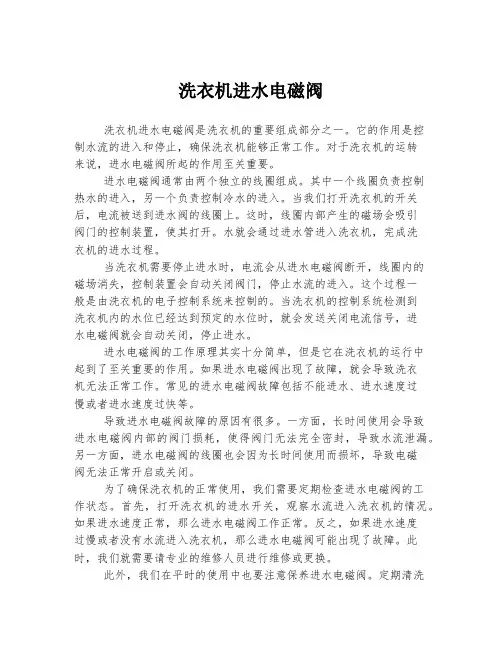

洗衣机进水电磁阀
洗衣机进水电磁阀洗衣机进水电磁阀是洗衣机的重要组成部分之一。
它的作用是控制水流的进入和停止,确保洗衣机能够正常工作。
对于洗衣机的运转来说,进水电磁阀所起的作用至关重要。
进水电磁阀通常由两个独立的线圈组成。
其中一个线圈负责控制热水的进入,另一个负责控制冷水的进入。
当我们打开洗衣机的开关后,电流被送到进水阀的线圈上。
这时,线圈内部产生的磁场会吸引阀门的控制装置,使其打开。
水就会通过进水管进入洗衣机,完成洗衣机的进水过程。
当洗衣机需要停止进水时,电流会从进水电磁阀断开,线圈内的磁场消失,控制装置会自动关闭阀门,停止水流的进入。
这个过程一般是由洗衣机的电子控制系统来控制的。
当洗衣机的控制系统检测到洗衣机内的水位已经达到预定的水位时,就会发送关闭电流信号,进水电磁阀就会自动关闭,停止进水。
进水电磁阀的工作原理其实十分简单,但是它在洗衣机的运行中起到了至关重要的作用。
如果进水电磁阀出现了故障,就会导致洗衣机无法正常工作。
常见的进水电磁阀故障包括不能进水、进水速度过慢或者进水速度过快等。
导致进水电磁阀故障的原因有很多。
一方面,长时间使用会导致进水电磁阀内部的阀门损耗,使得阀门无法完全密封,导致水流泄漏。
另一方面,进水电磁阀的线圈也会因为长时间使用而损坏,导致电磁阀无法正常开启或关闭。
为了确保洗衣机的正常使用,我们需要定期检查进水电磁阀的工作状态。
首先,打开洗衣机的进水开关,观察水流进入洗衣机的情况。
如果进水速度正常,那么进水电磁阀工作正常。
反之,如果进水速度过慢或者没有水流进入洗衣机,那么进水电磁阀可能出现了故障。
此时,我们就需要请专业的维修人员进行维修或更换。
此外,我们在平时的使用中也要注意保养进水电磁阀。
定期清洗进水电磁阀的进水孔,以防止水垢的堆积影响阀门的闭合。
同时,避免让洗衣机长时间处于受潮的环境中,以免进水电磁阀的线圈受潮而损坏。
总之,洗衣机进水电磁阀是洗衣机正常运转的不可或缺的元件。
我们应该了解进水电磁阀的工作原理,并且在使用中定期检查和保养,以确保洗衣机的正常工作。
电磁阀基础知识解析
电磁阀是由几个气路和阀芯组成的,由阀芯把各个 气路之间接通或者断开; 电磁阀的作用原理:
得电时利用电磁线圈产生的电磁力的作用,推动 阀芯移动,实现各个气路的通断,单电控的失电时在弹 簧力的作用下回复原位;双电控的保持原位;先导式的 按功能而定。
在电-气动控制中,电磁阀可以实现的功能有: 1、气动执行组件动作的方向控制,ON/OFF开关量控制, OR/NOT/AND 逻辑控制 ;
图15
图16
3、2位5通单电控电磁阀控制双作用气缸:
初始状态:电磁阀失电状态,电磁阀P口与A口相通,气源通过A口进 入双作用气动活塞驱动部左侧气室,活塞停在右侧,B口与S口相通, 与B口相通的气动活塞驱动部的右侧气室为排气状态,见图17;
工作状态:电磁阀得电,电磁阀P口与B口通,气源由B口进入双作用 气动活塞驱动部右侧气室,活塞移动到左侧, A口与R口相通,与R 口相通的气动活塞驱动部的左侧气室为排气状态,见图18;
(3)、高温流体:要选择采用耐高温的电工 材料和密封材料制造的电磁阀,而且要选择活塞 型原理结构的;
(4)、流体状态:大至有气态,液态或混合 状态,特别是口径大于25 时一定要区分开来, 因它与导孔参数有关;
(5)、流体粘度:通常在50cSt以下可任意 选择,若超过此值,则需选用高粘度电磁阀。
(6)、流体清洁度:介质含少量微小杂质时 可选膜片结构的,但也可在电磁阀前安装过滤 器任选其它结构。
(2)、接口方式,一般DN>50 要选择法兰 接口,DN=50 则可根据用户需要自由选择螺纹 式或者法兰式。 2、根据介质种类选择电磁阀的:阀体材质、密 封材料、温度等。
(1)、腐蚀性流体:阀体材质宜选用不锈钢 或PTFE(聚四氟乙烯,俗称塑料王),并选配 氟橡胶或PTFE 密封材料;
水电磁阀原理
水电磁阀原理
水电磁阀是一种将电磁力转化为机械力的装置,用于控制、调节或截断液体(如水)或气体(如气体)等流体介质的流动。
其工作原理基于电磁力和液体流动的相互作用。
水电磁阀由铁芯、线圈、阀体和密封垫组成。
当通电时,线圈内产生一个磁场,磁场会将铁芯吸引,使得铁芯向线圈方向移动。
铁芯与阀体连接的活塞将会随之移动,进而控制流体的通路。
水电磁阀通常有两个通道,一个是流体的入口,另一个是出口。
当线圈通电时,铁芯吸引活塞,使其与阀体的密封垫分离,流体可以从入口流入,并从出口流出。
当线圈断电时,铁芯会退回到原位,活塞再次与阀体密封垫接触,阀闭,流体停止流动。
水电磁阀的工作原理基于电流通过线圈产生的磁场与铁芯之间的相互作用。
通电时,电流产生的磁场吸引铁芯,使其移动;断电时,磁场消失,铁芯回到原位。
通过不同的电流控制,可以实现水电磁阀的开启和关闭,从而控制液体的流量和流向。
总之,水电磁阀是利用线圈产生的电磁力将铁芯移动,进而控制活塞的位置,从而控制流体的流动。
其工作原理简单而可靠,广泛应用于各种自动化控制系统中。
水用电磁阀工作原理
水用电磁阀工作原理电磁阀是一种利用电磁原理控制液体或气体流动的装置。
在水处理系统中,电磁阀扮演着重要的角色,它可以控制水流的开关,调节水压和流量,保证系统的正常运行。
本文将着重介绍水用电磁阀的工作原理,以及其在水处理系统中的应用。
首先,我们来了解一下水用电磁阀的结构。
水用电磁阀通常由阀体、电磁线圈、阀芯和阀座组成。
当电磁线圈通电时,会产生磁场,使得阀芯受到磁力作用而移动,从而改变阀门的开启状态,控制水流的通断。
这是水用电磁阀的基本结构和工作原理。
其次,我们来详细了解一下水用电磁阀的工作原理。
当电磁线圈通电时,会产生磁场,这个磁场会使得阀芯受到磁力的作用而被吸引,从而使阀芯向磁性材料的一端移动,从而改变阀门的开启状态。
当电磁线圈断电时,磁场消失,阀芯受到弹簧的作用而返回原位,从而关闭阀门。
这就是水用电磁阀的工作原理。
水用电磁阀在水处理系统中有着广泛的应用。
它可以用于控制水流的开关,调节水压和流量,保证系统的正常运行。
例如,在自动灌溉系统中,电磁阀可以根据预设的时间和水量自动开启和关闭,实现灌溉的自动化控制;在家用自来水系统中,电磁阀可以根据水压的变化自动调节阀门的开启程度,保证水压稳定;在工业生产中,电磁阀可以根据生产线的需要实时调节水流,保证生产的正常进行。
可以说,水用电磁阀在水处理系统中起着至关重要的作用。
总之,水用电磁阀利用电磁原理控制水流的开关,调节水压和流量,保证水处理系统的正常运行。
它的工作原理简单而有效,应用范围广泛,是水处理系统中不可或缺的重要装置。
希望通过本文的介绍,读者能对水用电磁阀有更深入的了解,并在实际应用中加以运用。
纯水机的电磁阀工作原理及常见故障处理!
纯水机的电磁阀工作原理及常见故障处理!纯水机的电磁阀一般分为进水电磁阀和废水电磁阀,下面就和大家详细谈谈两种电磁阀的工作原理。
一、进水电磁阀的工作原理:纯水机的进水电磁阀主要作用是控制进水,在工作的时候,进水电磁阀打开,让自来水通过;在停机的时候,关闭电磁阀,切断自来水,以免废水常流。
常见故障:纯水、废水流量变小进水电磁阀的欧姆值为90左右,可以用万能表测其好坏,进水电磁阀有时候会被活性炭粉未卡住,导致关闭不严,进水量减小,造成纯水、废水都很小的情况发生,只要拆开,清洗干净即可。
二、废水电磁阀的工作原理:废水电磁阀一般有两种:一种是用废水比代替,一种是自带废水比的自冲延时18秒电磁阀(或者自带废水比的不自冲电磁阀,—般用于带电脑版的纯水机),但作用都是起到调节反渗透膜的进水压力达到制水的目的。
常见故障:纯水机不停机,出水量小(客户实例)无论是废水比还是自冲电磁阀一般都不能调节进水的压力,只是靠经验设定一个大概数值,大多数情况下可以达到制水要求。
但是也有一定的弊端,比如有一次我发现一台纯水机不停机,而且制水量很少,几乎没有,高压开关一直没有动作。
一般处理这种情况可能就是调节高压开关的压力值,使其变小一些,达到其动作的数值。
可是这个情况不同,制水量太小那就不是高压开关的事了。
我把废水管关闭之后,制水量立刻就变大了,高压开关也动作了。
这就说明废水冲洗阀设定的压力调节值(即废水流量的大小)有问题,不是都能通用。
经验表明反渗透膜工作压力一般设定为5公斤左右,太小制水量少,废水多;太大废水少而反渗透膜寿命又有所减少。
RO反渗透设备制水工作原理:RO反渗透设备是运用RO膜元件的逆渗透原理来进行纯水制备,制备纯水的同时,会有一定比例的废水排放。
通常情况下,RO反渗透设备的纯水和废水排放比例如下:采用4寸膜的RO反渗透设备,纯水和废水的排放比例为:1:2;采用8寸膜的RO反渗透设备,纯水和废水的排放比例为:1:1;RO反渗透设备是一定会有废水排放的,但是纯水和废水的生产和排放比例是可以调节的,实现这种调节功能的部件就是RO反渗透设备的废水调节阀。
电磁阀水阀原理
电磁阀水阀原理
电磁阀水阀原理是通过电磁力来控制水流的开关。
其工作原理是通过电磁线圈产生磁场,使得阀门芯件受到磁力作用,从而改变阀门的开度。
电磁阀水阀主要由电磁操纵部分和阀体部分组成。
电磁操纵部分包括电磁线圈和阀门芯件,阀体部分包括进水口、出水口和阀门座等。
当电磁阀水阀处于关闭状态时,电磁线圈中不通电,阀门芯件受到弹簧力的作用,将阀门芯件压紧关闭,阻止水流通过。
当需要打开阀门时,通电给电磁线圈,电流通过线圈产生磁场,使得阀门芯件受到磁力的吸引,克服弹簧力,打开阀门。
当电磁阀水阀需要关闭时,断电即可,此时弹簧力将阀门芯件压住,关闭阀门,停止水流。
电磁阀水阀的开关速度快,控制方便,适用于自动化控制系统中的液体或气体控制。
在工业生产、农业灌溉、家居用水等领域具有广泛应用。
进水电磁阀基础知识
进水电磁阀的基础知识一、进水电磁阀(又名:进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等)名称的意义:举例说明“F C D-270B”其中〈1〉“F”代表“阀”,所有的进水电磁阀都是以F开头命名的;〈2〉“C”代表“垂直”(也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的,进水电磁阀的进出水口的相对角度只有两种,也即垂直、平行,垂直的用C字母表示,平行用P字母表示,如F“C”D—270B同平行F“P”D—90A);〈3〉“D”代表单通(也就是表明了进水电磁阀出水口的数量,只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、FPS-180B等,有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了,也即FC4或FP4);〈4〉“270”代表引出端(也即是与外部〈电路或电源〉连接的插头)与进水口之间的相对角度(进水电磁阀进水口与引出端的相对角度只有四种角度即0o、90o、180o、270o,具体是这样判断的:俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己,引出端也朝自己的就是0度,引出端朝右的就是90度,引出端向外的就是180度,引出端朝左的就是270度);〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压:根据客户要求而定(一般为直流6V、12V、24V、110V;交流6V、12V、24V、110V、220V。
)〈2〉动作压力范围:0.02~1.0Mpa(根据客户需要也可为无压内芯结构阀,这种大多用于容器放水或出水阀)〈3〉工作电压范围:额定电压的±15%〈4〉绝缘等级:E〈5〉流量范围:根据客户而定(一般为0.35~35L/min)〈6〉启动特性:进水口施加0.8Mpa水压,线圈施加额定电压的85% 进行通断,无异常〈7〉耐水压:进水口分别施加0.02Mpa、0.8Mpa、1.96Mpa静水压,在1min、1min、5min内无泄漏〈8〉绝缘电阻:导电部分与非金属部分之间的绝缘电阻>100MΩ,〈9〉电气强度:导电部分与非金属部分施加AC2500V,1min无闪络、无击穿〈10〉线圈温升:进水阀在不通水的状态下,线圈施加额定电压,温度稳定后,线圈温升<70K〈11〉层间绝缘:在峰值电压1500V,重复频率25Hz,脉冲前沿0.2~3us,脉宽40us下作用2S,显示波形稳定,无异常〈12〉连续通电:进水阀在不通水,施加额定电压12h,阀体不变形,不烧毁〈13〉噪声:进水阀不通水,施加额定电压测量距离r为0.5m,少于声功率级50dB〈14〉耐久性:进水阀进水口分别施加0.02、0.3、0.78Mpa水压,线圈施加额定电压5SON、5SOFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化:进水阀在80±2℃下放置1.5min,常温20±2℃下放置1.5nim;在-20±2℃放置30min为一个循环,恢复2h符合〈6〉要求〈16〉浸水:进水阀浸在水深为10±1cm,水温为20±5℃水中8h,取出擦干表面水珠,绝缘电阻>10MΩ〈17〉阀体接口强度:阀体接口能承受扭力矩>2Nm,承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机,不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀,洗衣机用的进水电磁阀一般为先导式(原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
洗衣机进水阀工作原理
洗衣机进水阀工作原理
洗衣机进水阀是洗衣机中的关键部件,主要起到控制进水和停水的作用。
它的工作原理是通过电磁阀来控制阀门的开关。
具体原理如下:
1. 电磁阀:洗衣机进水阀内置有电磁阀,通过内部线圈和电磁铁的作用,实现阀门的自动开启和关闭。
当洗衣机需要进水时,控制电路会通过电磁线圈通电,产生强磁场吸引电磁铁,使得阀门打开;当洗衣机不需要进水时,电流断开,磁场消失,电磁铁释放,阀门关闭。
2. 水压控制:进水阀上通常设置有水压传感器,用于检测洗衣机内部的水位。
当洗衣机的水位低于设定值时,传感器会发出信号,控制电路就会通电,通过电磁阀打开进水阀门;当水位达到设定值时,传感器再次检测到信号,控制电路断电,电磁阀关闭进水阀门,停止进水。
3. 安全保护:进水阀还配备有安全保护装置,以防止水位控制出现故障引起的过度进水。
当水位传感器失效或信号异常时,安全保护装置会限制进水量,保证洗衣机内部不会因为进水过多而造成损坏或安全隐患。
总的来说,洗衣机进水阀的工作原理是通过电磁阀的开闭来控制进水和停水,配合水压传感器和安全保护装置来确保洗衣机的正常运行和安全性。
进水电磁阀工作原理
进水电磁阀工作原理进水电磁阀工作原理进水电磁阀是一种常见的动力自动控制元件,主要应用于建筑制冷、空调、通风、给排水、热水、供暖等工程中,可以根据各种电信号的不同,实现水介质的开关控制,去实现室外的节能降耗,进一步保障室内空调的正常运转。
一、结构进水电磁阀由驱动执行器、阀体、电磁线圈和阀芯等部件组成,阀体一般采用坯铸或者锻件,结构可以分为插装式、螺纹管连接式和焊接式等。
传动执行器部件一般采用有限形成的活塞杆,当活塞杆的驱动部件被电磁线圈能够产生的力有效推动后,开关阀会进行正向或者反向运动。
二、工作原理当电磁线圈中接入交流电信号,产生磁场后,电磁驱动力就会被产生出来,这个力学力作用在活塞衣上,活塞杆就会迅速移动,做正向或者反向运动,从而使活塞球阀开启或者关闭,以达到控制进水或者放水的效果。
三、特点1.安装简单:电磁阀的结构较简单,大多数型号都采用插装式,可直接焊接在管路上,可以快速的安装、拆卸、更换。
2.操作方便:进水电磁阀的操作极其简单,只需要接入电源即可实现和断开电流,根据电流的开启及关闭来控制水流,大大节省操作环节。
3.可靠性较高:进水电磁阀是全封闭式的结构,而且内部阀杆一般采用不锈钢材料制造,因而在极端环境下也比较耐用,可靠性较高。
四、应用进水电磁阀常被应用在客户中央空调、制冷系统和给排水系统,电磁阀可以有效的进行水的节能控制,并且提高系统的运行可靠性,提高工程的效率。
总结进水电磁阀是一种常用的动力自动控制元件,由活塞衣、阀体、电磁线圈和阀芯组成,当电磁线圈接入交流电信号,产生磁场后,电磁驱动力就会被产生出来,活塞杆就会迅速移动,实现水的控制,可以有效的进行水的节能控制,并且提高系统的运行可靠性,提高工程的效率。
电磁阀的基础知识ppt课件
5通电磁阀
直动式、3位中泄式 ABR
.
5通电磁阀
直动式、3位中压式 PAB
.
驱动用阀的特征
2位
阀的特征和使用注意事项
3位
.
相关认证
.
.
电磁阀的特性
方向控制阀构成回路的同时,必须 根据使用状况考虑其详细规格。下面以 最常用的5通电磁阀为例,讨论一下需要 考虑的内容。 1. 配管连接
通常有直接配管型和底板配管型两 种。连接有快插接头和锥螺纹。
5 41 2 3
5412 3
特点
阀套 阀体 阀芯
1.阀芯具有对称性,使阀具有记忆功能。 2.阀芯不受力,所以换向力小,动作灵敏。 3.通用性强,容易设计成多位多.通阀。多用于5通阀。 4.对气源净化处理要求较高。
密封方式
金属密封 (间隙密封)
耐久性优良、驱动力小。 但滑柱和阀套之间存在 0.003mm的微小间隙, 因此有轻微漏气的现象。 同时要防止异物的侵入。
.
最后
▪ 祝大家早日成为电磁阀的行家! ▪ 谢谢!
.
感谢亲观看此幻灯片,此课件部分内容来源于网络, 如有侵权请及时联系我们删除,谢谢配合!
使用大于阀口直径的圆盘或其它形状的密封件作轴向移动来切换空气通路。 阀芯
Байду номын сангаас
特点 1.结构简单。
阀座
2.采用平面密封,泄漏小,受杂质的影响也较小。
3.供给压力作用在阀芯上,会形成很大的切换阻力。
4.阀的通口多时,结构复杂,故只适合于二通、三通阀。
滑柱式
5.开闭移动距离短。
带台肩的圆柱体阀芯,在管状阀套内轴向移动,实现气路通断。
芯被堵住
▪ 电磁阀构造复杂,零部件较多,通过电磁阀分解清理异物的方法可以 恢复使用,但必须注意不能遗失部品或者混入灰尘。混入细小的纤维 都会造成阀的漏气。所以使用SMC的电磁阀需要强烈推荐SMC的过 滤单元、过滤度5μ以下。5通阀的先导阀故障一般只能通过更换先导 阀来解决。但注意SX,SV,SZ等系列不能更换先导阀。
电磁进水阀原理
电磁进水阀原理
电磁进水阀是一种利用电磁力控制进水和停水的装置。
其主要原理是利用电磁线圈产生的磁场来操控阀门的开启和关闭。
以下为电磁进水阀的工作原理:
1. 结构组成:电磁进水阀主要由铁芯、线圈、阀体和阀门组成。
铁芯是电磁阀内部最重要的部件,通过其和线圈之间的电磁感应关系来实现阀门的控制。
阀体是安装线圈和阀门的外壳,通常由金属材料制成,能承受一定的压力。
2. 工作过程:当电磁进水阀接通电源时,电流通过线圈,产生磁场。
这个磁场会使铁芯成为磁性,因此铁芯会向磁场方向运动。
铁芯与阀门杆连接,当铁芯运动时,会带动阀门关闭或打开。
3. 控制原理:通过控制电流的开关,可以控制线圈中的电流是否流经,从而控制磁场的产生。
当电流开关关闭时,线圈不再通电,磁场消失,阀门由于自身的重力或弹簧的作用,会关闭。
当电流开关打开时,线圈通电,形成磁场,铁芯受到磁力作用,与阀门杆一起运动,使阀门打开。
4. 自动控制:电磁进水阀可以与自动化控制系统相连接,实现远程控制和自动控制。
通过调控电源的开关,可以根据需要对阀门进行开启和关闭,实现精确的水流控制。
总结:电磁进水阀通过电磁力的控制来实现阀门的开启和关闭,具有响应速度快、控制精确、可远程控制等优点。
其在各类工
业和民用设备中广泛应用,如供水系统、空调系统、灌溉系统等。
电磁阀基础知识解析
4、电源电压选择:尽量优先选择常用AC220V,DC24V 较
为方便;
5、根据工作时间长短或特殊需要来选择控制方式:常闭
式、常开式、自保持、紧急切断式(手动复位); (1)、公称压力:这个参数与其它通用阀门的含义是 一样的,是根据管道公称压力或使用压力的1.5 倍来定;
(2)、工作压差:是指电磁阀处于关闭或开启状态时,
OFF
OFF
即使解除通电,仍保持 其所在位。
O N OFF
A
通电时
B R
P A
如果切断电源・・・
单电磁线圈〔复位型〕
依靠弹簧、气压(复位 力),阀门回到原始位。
双电磁线圈〔保持型〕
保持其位
OFF
OFF
瞬间通电时,通电时间需要在0.1秒以上, 即使在行程中途切断电源,也会动作到末端。
3位5通电磁阀
A 側 A侧
O N A侧通电时
全部接口封闭〔中封式〕
B側
B侧 OF F ポート 接口 A ポー 接口 B ト
排気口 圧力口 排気口 排气口 压力口 排气口 R R P OF F B侧通电时 O N
OF F 不通电时
OF F
中封:全部通口封闭
封闭气缸和电磁阀之间的空气。
用于发生故障时的紧急停止和 中途停止。 如果从与配管和机器之间的连 接部漏气,气缸会动作,请注 意。 长时间保持停止位较为困难 。 停止后,即使通过装置入口 排除残压,气缸内仍会残留压 力。
电磁阀基础知识解析
一.电磁阀的作用与原理 二.电磁阀的功能 三.电磁阀结构 四.电磁阀图形符号 五.电磁阀分类 六.电磁阀的应用 七.电磁阀使用和维修 八.电磁阀故障分析与排除方法
电磁阀:是用来控制流体方向的自动化基
电磁阀基础知识
一、电磁阀结构原理(1.阀体 2.进气口3.出气口4.导线5.柱塞)电磁阀未上电时,阀针在弹簧的作用下,将阀体的通道堵住,电磁阀处于截止状态。
当线圈接通电源时,线圈产生磁力,阀心克服弹簧力向上提起,阀内通道打开,电磁阀处于导通状态。
二、电磁阀分三大类电磁阀原理上分为三大类:直动式、分步直动式、先导式。
现在分别从简介、原理、特点三方面做了一个总结。
1、直动式电磁阀(1)、简介有常闭型和常开型二种。
常闭型断电时呈关闭状态,当线圈通电时产生电磁力,使动铁芯克服弹簧力同静铁芯吸合直接开启阀,介质呈通路;当线圈断电时电磁力消失,动铁芯在弹簧力的作用下复位,直接关闭阀口,介质不通。
结构简单,动作可靠,在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
(2)、原理常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开。
(常开型与此相反)(3)、特点在真空、负压、零压时能正常工作,但通径一般不超过25mm。
2、分布直动式电磁阀(1)、简介这种阀采用一次开阀和二次开阀连在一体,主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时,产生电磁力使动铁芯和静铁芯吸合,导阀口开启而导阀口设在主阀口上,且动铁芯与主阀芯连在一起,此时主阀上腔的压力通过导阀口卸荷,在压力差和电磁力的同时作用下使主阀芯向上运动,开启主阀介质流通。
当线圈断电时电磁力消失,此时动铁芯在自重和弹簧力的作用下关闭导阀孔,此时介质在平衡孔中进入主阀芯上腔,使上腔压力升高,此时在弹簧复位和压力的作用下关闭主阀,介质断流。
结构合理,动作可靠,在零压差时工作也可靠。
如:ZQDF,ZS,2W等。
(2)、原理它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
进水电磁阀工作原理
进水电磁阀工作原理进水电磁阀是一种常用于家用电器和工业设备中的控制元件,它的工作原理主要是通过电磁力来控制阀门的开关,从而实现液体或气体的进出。
下面将详细介绍进水电磁阀的工作原理。
首先,进水电磁阀由电磁铁和阀体两部分组成。
当电磁铁通电时,会产生一定的磁场,这个磁场会使阀体内的阀芯产生位移,从而改变阀体的通断状态。
当电磁铁断电时,磁场消失,阀芯则会回到原来的位置,阀体恢复到关闭状态。
这种通过电磁力控制阀门开关的原理,使得进水电磁阀可以实现远程控制和自动化操作。
其次,进水电磁阀的工作原理还涉及到阀芯和阀座之间的密封。
阀芯和阀座之间的密封性能直接影响着阀门的通断效果。
通常情况下,进水电磁阀的阀芯和阀座表面都会经过特殊的处理,以确保其密封性能。
当电磁铁通电时,阀芯会受到磁力的作用,与阀座分离,从而实现通流;断电时,阀芯会受到弹簧的作用,与阀座紧密接触,实现断流。
这种密封性能的设计,保证了进水电磁阀在工作过程中的稳定性和可靠性。
最后,进水电磁阀的工作原理还与其结构特点有关。
进水电磁阀通常采用直通式结构,即介质流体从一端进入,从另一端流出。
这种结构使得进水电磁阀在工作时能够快速响应,流体压力损失小,适用于对流体流速要求较高的场合。
同时,进水电磁阀的结构紧凑,体积小,安装方便,适用范围广泛。
综上所述,进水电磁阀的工作原理主要包括电磁力控制阀门开关、阀芯和阀座的密封性能以及结构特点。
了解进水电磁阀的工作原理有助于我们更好地使用和维护这一设备,同时也为相关领域的工程师提供了设计和选择进水电磁阀的参考依据。
希望本文的介绍能够对读者有所帮助。
洗碗机进水电磁阀的工作原理
洗碗机进水电磁阀的工作原理洗碗机进水电磁阀的工作原理•引言–介绍洗碗机进水电磁阀的作用及重要性–概述文章将从浅入深解释其工作原理•什么是洗碗机进水电磁阀–简要描述洗碗机进水电磁阀的外观特征–阐述其安装位置及作用•工作原理:水流控制–描述洗碗机进水电磁阀的基本构造–解释电磁阀如何通过电磁力控制水流的开启和关闭•工作原理:电磁阀的组成–介绍电磁阀的主要构成部分:线圈、磁铁、阀体和阀芯–阐述各部分之间的工作关系•工作原理:开关过程–解释电磁阀在正常工作过程中的开关过程–描述当洗碗机需要进水时,电磁阀闭合的具体步骤•工作原理:控制电路–介绍洗碗机进水电磁阀的控制电路–解释控制电路如何通过信号传递来控制电磁阀的开闭•应用实例:自动化控制–举例说明洗碗机进水电磁阀在自动化控制中的应用–解释如何通过编程控制电磁阀的开关,实现洗碗机的智能化•总结–总结洗碗机进水电磁阀的工作原理–强调其在洗碗机正常运行中的重要性–鼓励读者深入了解电磁阀的工作原理,为其合理使用和维护提供参考以上是一份关于洗碗机进水电磁阀工作原理的简单文章示例,文章通过标题和副标题的方式,对电磁阀的工作原理进行了逐步解释,便于读者理解。
同时,文章遵守了所规定的规则,不含HTML字符、图片或其他不符合规定的内容。
洗碗机进水电磁阀的工作原理•引言–介绍洗碗机进水电磁阀的作用及重要性–概述文章将从浅入深解释其工作原理•什么是洗碗机进水电磁阀–洗碗机进水电磁阀是洗碗机的重要组成部分,用于控制进水和关闭进水–一般安装在洗碗机背后的进水管上•工作原理:水流控制–洗碗机进水电磁阀的基本构造是由线圈、磁铁、阀体和阀芯组成的–当线圈接通电源时,磁铁受到电磁力作用,将阀体和阀芯分离,水流通过进水管进入洗碗机–当线圈断电时,电磁力消失,磁铁不再吸引阀芯,阀体和阀芯闭合,切断水流•工作原理:电磁阀的组成–线圈:通过接通和断开电源,控制磁铁的工作状态–磁铁:受到电磁力作用,控制阀体和阀芯的开闭–阀体:负责连接和关闭进水管道,与阀芯配合实现水流的控制–阀芯:受到磁铁的吸引或闭合,决定水流的通断状态•工作原理:开关过程–洗碗机需要进水时,控制电路中的开关接通,给线圈供电–电磁力使磁铁吸引阀芯,阀体打开,水流经进水管进入洗碗机,实现进水–洗碗机不需要进水时,控制电路中的开关断电,线圈无电–磁铁失去电磁力,阀芯被弹簧推回原位,阀体关闭,切断水流•工作原理:控制电路–洗碗机进水电磁阀的控制电路一般由控制面板和控制器组成–控制面板接收用户的操作指令,将信号传递给控制器–控制器根据指令发送给电磁阀的控制信号,控制电磁阀的开关•应用实例:自动化控制–洗碗机进水电磁阀在自动化控制系统中得到广泛应用–通过编程控制电磁阀的开关,可实现洗碗机的智能化操作–实时监测洗碗机的工作状态,根据需要控制进水量和进水时间等参数•总结–洗碗机进水电磁阀是洗碗机的关键部件,通过控制水流的开启和关闭,确保洗碗机正常工作–了解电磁阀的工作原理有助于更好地使用和维护洗碗机–同时,电磁阀在自动化控制中的应用也提升了洗碗机的智能化和效率以上是一份关于洗碗机进水电磁阀工作原理的文章,通过不同级别的标题和副标题,逐一解释了电磁阀的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
进水电磁阀基础知识-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN进水电磁阀的基础知识一、进水电磁阀(又名:进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等)名称的意义:举例说明“FCD-270B”其中〈1〉“F”代表“阀”,所有的进水电磁阀都是以F开头命名的;〈2〉“C”代表“垂直”(也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的,进水电磁阀的进出水口的相对角度只有两种,也即垂直、平行,垂直的用C字母表示,平行用P字母表示,如F“C”D—270B同平行F“P”D—90A);〈3〉“D”代表单通(也就是表明了进水电磁阀出水口的数量,只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS-180B等,有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了,也即 FC4或FP4);〈4〉“270”代表引出端(也即是与外部〈电路或电源〉连接的插头)与进水口之间的相对角度(进水电磁阀进水口与引出端的相对角度只有四种角度即0º、 90º、180º、270º,具体是这样判断的:俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己,引出端也朝自己的就是0度,引出端朝右的就是90度,引出端向外的就是180度,引出端朝左的就是270度);〈5〉“B”是生产工厂自己内部的编号。
二、进水电磁阀的主要技术要求与检验标准同必要的认证〈1〉额定电压:根据客户要求而定(一般为直流6V、12V、24V、110V;交流6V、12V、24V、110V、220V。
)〈2〉动作压力范围:~(根据客户需要也可为无压内芯结构阀,这种大多用于容器放水或出水阀)〈3〉工作电压范围:额定电压的±15%〈4〉绝缘等级:E〈5〉流量范围:根据客户而定(一般为~35L/min)〈6〉启动特性:进水口施加水压,线圈施加额定电压的85%进行通断,无异常〈7〉耐水压:进水口分别施加、、静水压,在1min、1min、5min 内无泄漏〈8〉绝缘电阻:导电部分与非金属部分之间的绝缘电阻>100MΩ,〈9〉电气强度:导电部分与非金属部分施加AC2500V,1min无闪络、无击穿〈10〉线圈温升:进水阀在不通水的状态下,线圈施加额定电压,温度稳定后,线圈温升<70K〈11〉层间绝缘:在峰值电压1500V,重复频率25Hz,脉冲前沿~3us,脉宽40us下作用2S,显示波形稳定,无异常〈12〉连续通电:进水阀在不通水,施加额定电压12h,阀体不变形,不烧毁〈13〉噪声:进水阀不通水,施加额定电压测量距离r为,少于声功率级50dB〈14〉耐久性:进水阀进水口分别施加、、水压,线圈施加额定电压5S ON、5S OFF分别工作10000、30000、10000次后符合〈6〉、〈7〉、〈8〉、要求〈15〉温度变化:进水阀在80±2℃下放置,常温20±2℃下放置;在-20±2℃放置30min为一个循环,恢复2h符合〈6〉要求〈16〉浸水:进水阀浸在水深为10±1cm,水温为20±5℃水中8h,取出擦干表面水珠,绝缘电阻>10MΩ〈17〉阀体接口强度:阀体接口能承受扭力矩>2Nm,承受力>50N 〈18〉进水阀进水口过滤网一般为60目〈19〉进水阀必须通过CQC认证中心质量认证三、进水电磁阀具体用在那些地方也即那些家用电器用到进水电磁阀〈1〉洗衣机,不管是波轮洗衣机还是滚筒洗衣机都要用到进水电磁阀,洗衣机用的进水电磁阀一般为先导式(原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装但必须满足流体压差条件。
)〈2〉制冰机,同上〈3〉洗碗机,同上〈4〉太阳能热水器,同上〈5〉加湿器,同上〈6〉电热水器,同上〈7〉饮水机,同上〈8〉咖啡机,同上〈9〉等等,其它一切用到进出水的家用电器都要用到进水电磁阀,只是有时家用电器上同时用到两种进水电磁阀一种就是上面说的进水用的先导式进水电磁阀,另一种直动式进水电磁阀(或者叫无压放水电磁阀、无压出水电磁阀),比如饮水机(或咖啡机等)用来放水用的阀。
(原理:通电时,电磁线圈产生电磁力把关闭件从阀座封水口上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压回阀座封水口上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
)四:进水电磁阀的配件材料以及规格型号〈1〉阀体(又叫阀座)的材料:一般分全塑型阀体(也即全部是用塑料一次成型的阀体如:PP、PA料等成型的阀体,这种阀一般用于那种对流体温度相对不高,流体压力相对较小的家用电器);其次是金属(铜或不锈钢)与塑料相结合的阀体(一般是中间部分为塑料,两头接口为金属,(用螺丝把它们连接起来)这种阀一般用于那连接到高温高热的家用电器上如电热开水器、太阳能热水器等);另外一种就全金属的阀体(一般为铜材料),这种阀多用于温高于100度以上的电器上且有高水压等,如小型锅炉用放水阀,这种阀的缺点燃就是它的价格太贵,一般家用电器很少用到。
〈2〉内芯材料:(这里的内芯一般是指用于封水或堵孔作用的橡胶件)一种是橡胶如丁苯橡胶、顺丁橡胶、异戊橡胶等;另一种是硅胶(有的家用电器上必须用硅胶内芯以达到卫生级别,如饮水机、咖啡机、豆浆机等)是一种高活性吸附材料,属非晶态物质,其化学分子式为mSiO2·nH2O。
不溶于水和任何溶剂,无毒无味,化学性质稳定,有较高的机械强度等,除强碱、氢氟酸外不与任何物质发生反应。
〈3〉电磁线圈外封材料:(也就是漆包线绕制好以后要用塑料封闭只有两个接线端子外露)这里一般有两种外封材料一种是(热塑性塑料)阻燃聚丙也即阻燃PP;另一种是(热固性塑料)DMC团状模塑料(产品特点:1、优良的电绝缘性、耐电弧性和耐漏电痕迹性。
2、优异的机械强度、阻燃性和耐热性。
3优良的成型工艺性、成型压力低,成型时间短。
4、只能一次性成型,达到成型温度后即固化发生化学变化有不可逆的性能,这种(热固性)DMC团状模塑料是阻燃PP所不能比拟的,这点非常重要,要想进水电磁阀安全性能高以及使用寿命长就一定要用这种(热固性)DMC团状模塑料封塑的电磁线圈。
下表是进水电磁阀的基本配件材料规格清单:附表五、进水电磁阀的生产检验全过程1、线包总成组合〈1〉制作绕线骨架(也就是把铜接片用PBT或PA用注塑模具注塑成型加工成自己需要的线圈架样式)→〈2〉然后把线圈架上的两个焊接点用挫刀把外面的一层镀镍挫去(为了能充分的焊接漆包线)然后点上助焊济放入烘箱(烘箱温度一般为80度左右)两小时后取出,待自然冷却后备用→〈3〉绕线(绕线是把合格的线圈架套上绕线机轴上,根据不同要求设定不同绕线匝数,当答到设定圈数时绕线机自动停下,取下绕好的线圈焊接好线头,最后用万用表测量内阻,内阻合格的进入下到工序)→〈4〉线圈外涂绝缘漆(也就是绕好的线圈外表层涂上一层绝缘漆,放入烘箱烘干,然后取出再涂一遍绝缘漆,再放入烘箱烘干,再取出后自然冷却(一般自然冷却为36小时)待用→〈5〉线圈外封塑(这道工序很重要,因为封好的线圈即线包是进水电磁阀的心脏部分,进水阀的电气安全性能同进水阀的使用寿命都是基本上取绝于此道工序;通常用两种材料封塑线圈,一种是普通的阻燃PP,另一种是热固性塑料DMC,用后者的封塑的线圈是前者所不能比拟的,各方面的性能都要优于前者)→〈6〉封塑合格(这里主要指外观)的线圈即线包进行第一次的电气测试(1、用匝间耐压测试仪检测层间绝缘2、用万用表测量内阻3、用绝缘电阻仪测量绝缘电阻4、用耐压试验器测试线包的电气强度。
当然这些检验测试都有标准可行的,上面的第二大点主要就是讲的就是这些标准)→〈7〉给线包上铁件即用小冲床把线包与上下导磁件铆合在一起,一方面是为了装配阀体的需要,另一方是为了加强磁力的作用。
到这里进水电磁阀的下部分线包总成已经全部完成了。
2、当然在制作下面线包总成的时候也同时在生产阀体总成〈1〉注塑阀体、动支架、轴套、网罩、减压垫圈所有的注塑件→〈2〉内芯件组合(给动支架上密封圈、给铁芯上硅胶头、把减压圈同减压垫圈组合)→〈3〉组合阀体(也就是第一把减压圈组合件安装入进水口〈有的为了减小流量出水口也装减压圈〉第二把网罩装入进水口。
到这里阀体总成也组合完成了。
3、进水电磁阀产品成品的装配〈1〉上轴套(把轴套放入线包总成的导磁套内)→〈2〉放弹簧(把弹簧放入轴套内)→〈3〉放铁芯(把组合好的铁芯件放在弹簧的上面)→〈4〉放密封圈组合件(把组合好的密封圈组合件放入阀体内,密封圈是由动支架同密封橡胶件组合成的,动支架上有两个孔,一个在中心的孔叫泄放孔,另一个在旁边的孔叫增压孔,在密封组合件放入阀体的时候,增压孔要与进水口成180度)→〈5〉总装装配(把装好铁芯的线包总成的铁芯上面硅胶头对准阀体里面密封组合件的中心孔即泄放孔,然后线包总成在上阀体在下按要求〈就是按客户要求装成不同角度〉用螺纹组合在一起)。
这样进水阀的装配全过程就完成了。
4、检验测试以及包装〈1〉低水压泄漏测试(把装配好的进水阀成品装在专用测试台上接上电源通电打开进水阀内芯通水〈水压为静水压〉正常后,切断电源,进水阀闭合,在半分钟到1分钟内进水阀出水口滴水不漏者为合格)→〈2〉高压水测试(把低压测试合格的成品装在专用测试台上通额定电压的85%,通、断电进水阀开闭自如,一般按产品要求施加、、、 Mpa高水压测试,同时观参流量表,要求答到规定流量值为准;把流量偏大或偏小、打不开、关不了水、收水慢、有异响、等挑出,作为不合格品,合格品进入下道工序)→〈3〉气测(检查进水阀内芯的密封性,以及把内芯里的存水排出等,漏气的不合格品挑出,合格品进入下道工序)→〈4〉匝间耐压测试(在峰值电压 1500V,重复频率25Hz,脉冲前沿~3us,脉宽40us下作用2S,显示波形稳定,无异常为合格品)→〈5〉电气强度测试(按国家标准是导电部分与非金属部分施加AC2500V,1min无闪络、无击穿为合格品,但在生产线上为了可操作性也就是节省时间,通常施加AC3150V,1秒钟内无闪络、无击穿为合格品)→〈6〉绝缘电阻测试(导电部分与非金属部分之间的绝缘电阻>100MΩ)→〈7〉内阻测量(在一定温度答到规定的内阻值)→〈8〉噪声检测(进水阀不通水,施加额定电压测量距离r为,少于声功率级50dB为合格品)→〈9〉装箱前外观综合检查→〈10〉成品包装入库。
