信号处理工程应用训练(指导书)
数字信号处理实验指导书08.10
《数字信号处理》实验指导书自动化工程学院2008年实验基本要求课程名称：数字信号处理实验开课学期：5课程总学时：10学时（课内）开课对象：测控技术与仪器专业实验目的与要求：《数字信号处理》课程是自动化、电子信息、电子信息科学与技术、通信工程等专业的重要专业基础课。
本课程以信号与系统、工程数学为基础，要求学生掌握时域离散信号和系统的基本理论、基本分析方法以及FFT、数字滤波器等数字信号处理技术。
《数字信号处理》是一门理论与实践联系紧密的课程，本课程安排5个实验，共计10个学时，以帮助学生掌握数字信号处理技术，提高学生分析问题和解决问题的能力，并通过实验培养学生的创新意识。
本实验课程的基本要求如下：1．学会用MATLAB语言编写控制系统设计与分析的程序，通过上机实习加深对课堂所学知识的理解。
2．上机前按要求把实验内容准备好，编好程序及需要改变的参数，能预计出可能出现的结果。
3．观察实验结果，得出结论。
4．实验结束后提交实验报告。
5．实验考核：采用实验操作与实验报告综合评分。
实验报告内容要求:一、实验名称二、实验目的三、实验内容四、实验所涉及到的理论知识要点五、实验方法及步骤六、实验结果及分析实验一 信号发生一、实验目的1、掌握Matlab软件使用的基本方法；2、利用MATLAB实现常见离散信号的产生和图形显示。
二、实验内容：1 单位采样序列例：利用Matlab产生64点的单位采样序列clear all;N=64;x=zeros(1,N);x(1)=1;xn=0:N-1;stem(xn,x);%离散序列图或杆图axis([-1 65 0 1.1]); %更改绘图坐标2 单位阶跃序列例：产生一个32点的单位阶跃序列。
clear all;N=32;x=ones(1,N);%产生全1矩阵xn=0:N-1;stem(xn,x);axis([-1 32 0 1.1]);3 矩形序列4 单边指数序列例使用Matlab画出a=0.7时点数为32点的单边指数序列：clear all;N=32;a=0.7;xn=0:N-1;x=a.^xn;stem(xn,x);5 正弦信号：()sin()=Ω+f t A tθ例使用Matlab产生一个周期的正弦信号。
《数字信号处理》实验指导书(完整)
《数字信号处理》实验指导书通信教研室安阳工学院二零零九年三月第1章 系统响应及系统稳定性1.1 实验目的● 学会运用MATLAB 求解离散时间系统的零状态响应；● 学会运用MATLAB 求解离散时间系统的单位取样响应；● 学会运用MATLAB 求解离散时间系统的卷积和。
1.2 实验原理及实例分析1.2.1 离散时间系统的响应离散时间LTI 系统可用线性常系数差分方程来描述，即∑∑==-=-Mj jN i i j n x b i n y a 00)()( （1-1） 其中，i a （0=i ，1，…，N ）和j b （0=j ，1，…，M ）为实常数。
MATLAB 中函数filter 可对式（13-1）的差分方程在指定时间范围内的输入序列所产生的响应进行求解。
函数filter 的语句格式为y=filter(b,a,x)其中，x 为输入的离散序列；y 为输出的离散序列；y 的长度与x 的长度一样；b 与a 分别为差分方程右端与左端的系数向量。
【实例1-1】 已知某LTI 系统的差分方程为)1(2)()2(2)1(4)(3-+=-+--n x n x n y n y n y试用MATLAB 命令绘出当激励信号为)()2/1()(n u n x n=时，该系统的零状态响应。
解：MATLAB 源程序为>>a=[3 -4 2];>>b=[1 2];>>n=0:30;>>x=(1/2).^n;>>y=filter(b,a,x);>>stem(n,y,'fill'),grid on>>xlabel('n'),title('系统响应y(n)')程序运行结果如图1-1所示。
1.2.2 离散时间系统的单位取样响应系统的单位取样响应定义为系统在)(n 激励下系统的零状态响应，用)(n h 表示。
电信号处理实验指导书(电路实验)

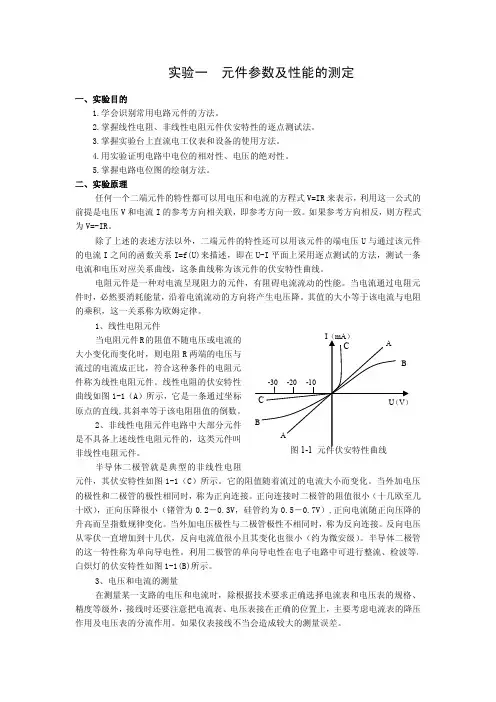

实验一元件参数及性能的测定一、实验目的1.学会识别常用电路元件的方法。
2.掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。
3.掌握实验台上直流电工仪表和设备的使用方法。
4.用实验证明电路中电位的相对性、电压的绝对性。
5.掌握电路电位图的绘制方法。
二、实验原理任何一个二端元件的特性都可以用电压和电流的方程式V=IR来表示，利用这一公式的前提是电压V和电流I的参考方向相关联，即参考方向一致。
如果参考方向相反，则方程式为V=-IR。
除了上述的表述方法以外，二端元件的特性还可以用该元件的端电压U与通过该元件的电流I之间的函数关系I=f(U)来描述，即在U-I平面上采用逐点测试的方法，测试一条电流和电压对应关系曲线，这条曲线称为该元件的伏安特性曲线。
电阻元件是一种对电流呈现阻力的元件，有阻碍电流流动的性能。
当电流通过电阻元件时，必然要消耗能量，沿着电流流动的方向将产生电压降。
其值的大小等于该电流与电阻的乘积，这一关系称为欧姆定律。
1、线性电阻元件当电阻元件R的阻值不随电压或电流的Array大小变化而变化时，则电阻R两端的电压与流过的电流成正比，符合这种条件的电阻元件称为线性电阻元件。
线性电阻的伏安特性曲线如图1-1（A）所示，它是一条通过坐标原点的直线,其斜率等于该电阻阻值的倒数。
2、非线性电阻元件电路中大部分元件是不具备上述线性电阻元件的，这类元件叫非线性电阻元件。
半导体二极管就是典型的非线性电阻元件，其伏安特性如图1-1（C）所示。
它的阻值随着流过的电流大小而变化。
当外加电压的极性和二极管的极性相同时，称为正向连接。
正向连接时二极管的阻值很小（十几欧至几十欧），正向压降很小（锗管为0.2―0.3V，硅管约为0.5―0.7V）,正向电流随正向压降的升高而呈指数规律变化。
当外加电压极性与二极管极性不相同时，称为反向连接。
反向电压从零伏一直增加到十几伏，反向电流值很小且其变化也很小（约为微安级）。
半导体二极管的这一特性称为单向导电性。
数字信号处理实验指导书
数字信号处理实验指导书实验一离散时间系统及离散卷积一、实验目的（1）熟悉MA TLAB软件的使用方法。
（2）熟悉系统函数的零极点分布、单位脉冲响应和系统频率响应等概念。
（3）利用MATLAB绘制系统函数的零极点分布图、系统频率响应和单位脉冲响应。
（4）熟悉离散卷积的概念，并利用MATLAB计算离散卷积。
二、实验内容1、离散时间系统的单位脉冲响应（1）选择一个离散时间系统；（2）用笔进行差分方程的递推计算；（3）编制差分方程的递推计算程序；（4）在计算机上实现递推运算；（5）将程序计算结果与笔算的计算结果进行比较，验证程序运行的正确性；2、离散系统的幅频、相频的分析方法（1）给定一个系统的差分方程或单位取样响应；（2）用笔计算几个特殊的幅频、相频的值，画出示意曲线图；（3）编制离散系统的幅频、相频的分析程序；（4）在计算机上进行离散系统的幅频、相频特性计算，并画出曲线；（5）通过比较，验证程序的正确性；3、离散卷积的计算（1）选择两个有限长序列，用笔计算其线性卷积；（2）编制有限长序列线性卷积程序；（3）利用计算程序对（1）选择的有限长序列进行卷积运算；（4）比较结果验证程序的正确性。
三、实验要求a)自编并调试实验程序，并且，给实验程序加注释；b)按照实验内容完成笔算结果；c)验证计算程序的正确性，记录实验结果。
d) 至少要求一个除参考实例以外的实验结果，在实验报告中，要描述清楚实验结果对应的系统，并对实验结果进行解释说明。
实验二 离散傅立叶变换与快速傅立叶变换一、实验目的1、加深理解离散傅立叶变换及快速傅立叶变换概念；2、学会应用FFT 对典型信号进行频谱分析的方法；3、研究如何利用FFT 程序分析确定性时间连续信号；4、熟悉应用FFT 实现两个序列的线性卷积的方法。
二、实验原理在各种信号序列中，有限长序列信号处理占有很重要地位，对有限长序列，我们可以使用离散Fouier 变换(DFT)。
这一变换不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列x(n)的长度为N 时，它的DFT 定义为()()[]()∑==-=10N n nk NWn x n x DFT k X 10-≤≤N k反变换为()()[]()∑==-=-101N n nk N Wk X Nk X IDFT n x 10-≤≤N n有限长序列的DFT 是其Z 变换在单位圆上的等距采样，或者说是序列Fourier变换的等距采样，因此可以用于序列的谱分析。
数字信号处理实验指导书
三. 实验主要仪器设备和材料 计算机，MATLAB6.5 或以上版本 四. 实验方法、步骤及结果测试 关于 MATLAB 它是由美国的 Math Works 公司推出的一个科技应用软件，它的名字 是由 MATRIX(矩阵）和 LABORATORY（实验室）的前三个字母组合而 成 MATLAB 是一种高性能的、用于工程计算的编程软件，它把科学计 算、结果的可视化和编程都集中在一个使用方便的环境中 优势在于能很容易求解复数 数值问题，速度快且容易扩展创建新的 命令和函数 主要组成部分： （1）编程语言：以矩阵和数组为基本单位的编程语言 （2）工作环境：包括一系列的应用工具，提供编程和调试程序的环 境
I
目录
目录
前言 ......................................................................................................................................I 目录 .................................................................................................................................... II 实验一 学习使用 MATLAB............................................................................................. 1 一. 实验目的 ................................................................................................. 1 二. 实验内容和要求 ..................................................................................... 1 三. 实验主要仪器设备和材料 ..................................................................... 1 四. 实验方法、步骤及结果测试 ................................................................. 1 五. 实验报告要求 ....................................................................................... 23 六. 思考题 ................................................................................................... 23 实验二 用 FFT 做谱分析 ............................................................................................... 24 一. 实验目的 ............................................................................................... 24 二. 实验内容和要求 ................................................................................... 24 三. 实验主要仪器设备和材料 ................................................................... 25 四. 实验方法、步骤及结果测试 ............................................................... 25 五. 实验报告要求 ....................................................................................... 37 六. 思考题 ................................................................................................... 37 实验三 用双线性变换法设计 IIR 数字滤波器 ............................................................. 38 一. 实验目的 ............................................................................................... 38 二. 实验内容和要求 ................................................................................... 38 三. 实验主要仪器设备和材料 ................................................................... 38 四. 实验方法、步骤及结果测试 ............................................................... 38 五. 实验报告要求 ....................................................................................... 43 六. 思考题 ................................................................................................... 43 实验四 用窗函数法设计 FIR 数字滤波器 .................................................................... 44 一. 实验目的 ............................................................................................... 44 二. 实验内容和要求 ................................................................................... 44 三. 实验主要仪器设备和材料 ................................................................... 45 四. 实验方法、步骤及结果测试 ............................................................... 45 五. 实验报告要求 ....................................................................................... 51 六. 思考题 ................................................................................................... 51
数字信号处理实验指导书
《数字信号处理》实验指导书信息与机电工程学院实验中心2017-11-20实验一 常见离散信号的MATLAB 产生和图形显示一、实验目的：加深对常用离散信号的理解； 二、实验原理：1、基础知识：R1.1 单位样本序列10[]0n n n δ=⎧=⎨≠⎩如果()n δ在时间轴上延迟了k 个单位，得到()n k δ-，即：1[]0n k n k n kδ=⎧-=⎨≠⎩R1.2 单位阶跃序列10[]0n u n n ≥⎧=⎨<⎩ R1.3 指数序列[]n x n A α=，其中()00j e σωα+=，j A A e φ=，则前式化为()000000[]cos()sin()n j n n n x n A eA e n j A e n σωφσσωφωφ++==+++R1.4 正弦序列0[]cos()x n A n ωφ=+，其中A ，0ω，φ是实数，分别称为正弦序列的振幅、角频率和初始相位。
00/2f ωπ=称为频率。
2、用到的MATLAB 命令 运算符和特殊符号 ： . + -* / .^ ; %基本矩阵和矩阵控制 i ones pirand randnzeros基本函数 cos sin exp imag real二维图形 axis gird legendplotstem title xlabel ylabelstairs 通用图形函数 clf subplot三、实验内容及要求：编制程序产生信号，并绘出其图形。
例1.1单位样本和单位阶跃序列% 程序 P1.1% 一个单位样本序列的产生clf;% 产生一个从－10到20的向量n = -10:20;% 产生单位样本序列u = [zeros(1,10) 1 zeros(1,20)];% 绘制单位样本序列stem(n,u);xlabel('时间序号 n');ylabel('振幅');title('单位样本序列');axis([-10 20 0 1.2]);习题：Q1.1 运行程序P1.1，以产生单位样本序列u[n]并记录它。
数字信号处理实验指导书
注意此书用的时候N要先付值数字信号处理实验指导书目录前言 (1)第一章MATLAB基础知识 (1)第二章MATLAB基本数值运算 (4)第三章MATLAB的图形处理功能 (8)第四章MATLAB的程序设计 (11)第五章常用数字信号处理函数 (16)第六章MATLAB在数字信号处理中的应用 (23)实验一常见离散信号的MATLAB产生和图形显示 (33)实验二离散系统的频率响应分析和零、极点分布 (37)实验三序列线性卷积、圆周卷积的计算及其关系的研究 (39)实验四利用DFT分析信号的频谱 (41)实验五信号时间尺度变换的研究 (43)实验六快速傅里叶变换及其应用 (47)实验七IIR滤波器的实现与应用 (56)实验八FIR滤波器的实现与应用 (61)第一章MATLAB基础知识§1-1 MA TLAB软件简介MATLAB，Matrix Laboratory的缩写，是由Mathworks公司开发的一套用于科学工程计算的可视化高性能语言，具有强大的矩阵运算能力。
它集数值分析、矩阵运算、信号处理和图形显示于一体，构成了一个界面友好的用户环境，在这个环境中，问题与求解都能方便地以数学的语言（主要是矩阵形式）或图形方式表示出来。
与大家常用的Fortran 和C等高级语言相比，MA TLAB的语法规则更简单，更贴近人的思维方式，被称为“草稿纸式的语言”。
§1-2 MA TLAB应用入门1．MATLAB的安装与卸载MATLAB软件在用户接口时具有较强的亲和力，其安装过程比较典型，直接运行光盘中的安装向导支撑程序SETUP.exe，按其提示一步步选择即可。
MATLAB自身带有卸载程序，在其安装目录下有uninstall子目录，运行该目录下uninstall.exe的即可；也可以通过Windows系统的安装卸载程序进行卸载。
2．MATLAB的启动与退出MATLAB安装完成后，会自动在Windows桌面上生成一个MA TLAB图标，它是指向安装目录下\bin\win32\matlab.exe的链接，双击这个图标即可来到MATLAB集成环境的基本窗口；也可以在开始菜单的程序选项中选择MATLAB 快捷方式；还可以在MA TLAB的安装路径的bin子目录中双击可执行文件matlab.exe。
数字信号处理实验指导书
《数字信号处理》实验指导书适用专业:电气、信息、测控课程代码: 8401980总学时: 48 总学分: 3编写单位:电气学院信息工程系编写人:阳小明审核人:审批人:批准时间:年月日目录实验一 Matlab与数字信号处理基础 (2)实验二离散傅里叶变换与快速傅里叶变换 (4)实验三数字滤波器结构 (6)注释 (9)主要参考文献 (9)实验一 Matlab与数字信号处理基础一、实验目的和任务1、熟悉Matlab的操作环境2、学习用Matlab建立基本序列的方法；3、学习用仿真界面进行信号抽样的方法。
二、实验内容1、基本序列的产生：单位抽样序列、单位阶跃序列、矩形序列、实指数序列和复指数序列的产生2、用仿真界面进行信号抽样练习：用simulink建模仿真信号的抽样三、实验仪器、设备及材料计算机、Matlab软件四、实验原理序列的运算、抽样定理五、主要技术重点、难点Matlab的各种命令与函数、建模仿真抽样定理六、实验步骤1、基本序列的产生：单位抽样序列δ(n): n=-2:2;x=[0 0 1 0 0];stem(n,x);单位阶跃序列u(n)：n=-10:10;x=[zeros(1,10) ones(1,11)];stem(n,x);矩形序列R N(n)：n=-2:10;x=[0 0 ones(1,5) zeros(1,6)];stem(n,x);实指数序列0.5n：n=0:30;x=0.5.^nstem(n,x);复指数序列e(-0.2+j0. 3)n：n=0:30;x=exp((-0.2+j*0.3)*n);模：stem(n,abs(x))；幅角：stem(n,angle(x))；2、用仿真界面进行信号抽样练习：（1）在Matlab命令窗口中输入simulink 并回车，以打开仿真模块库；（2）按CTRL+N，以新建一仿真窗口；在仿真模块库中用鼠标点击Sources（输入源模块库），从中选择sine wave（正弦波模块）并将其拖至仿真窗口；（3）在仿真模块库中用鼠标点击Discrete（离散模块库），从中选择Zero-Order Hold（零阶保持器模块）并将其拖至仿真窗口；（4）在仿真模块库中用鼠标点击Sinks（显示模块库），从中选择Scope（示波器模块）并将其拖至仿真窗口；（5）在仿真窗口中把上述模块依次连接起来；（6）用鼠标双击Scope模块，以打开示波器的显示界面；（7）用鼠标点击仿真窗口工具条中的►图标开始仿真，结果显示在示波器中；（8）用鼠标双击Zero-Order Hold模块，打开其参数设置窗口，改变sample time参数值，例如1、0.5、0.1、0.05…，用鼠标点击仿真窗口工具条中的►图标开始仿真，比较示波器显示结果（选三个参数值，得三个结果）；（9）在仿真模块库中用鼠标点击Sinks（显示模块库），从中选择To Workspace（输出到当前工作空间的变量模块）并将其拖至仿真窗口；（10）用鼠标双击To Workspace模块，打开其参数设置窗口，改变variable name参数值为x ；同时把save format参数值设置为Array ；（11）在仿真窗口中先用鼠标点击Zero-Order Hold模块与Scope模块的连线，然后按住CTRL 键，从选中连线的中部引出一条线到To Workspace模块；（12）用鼠标双击Zero-Order Hold模块，打开其参数设置窗口，改变sample time参数值，例如1、0.5、0.1、0.05…，用鼠标点击仿真窗口工具条中的►图标开始仿真，并返回命令窗口，用stem(x)作图，比较序列图显示结果（选三个参数值，得三个结果）；七、实验报告要求1、实验步骤按实验内容指导进行；2、对于实验内容1和2的数据必须给出的离散图，其相关参数应在图中注明；3、具有关联性和比较性的图形最好用subplot()函数，把它们画在一起；4、实验报告按规定格式填写，要求如下：（1）实验步骤根据自己实际操作填写；（2）各小组实验数据不能完全相同，否则以缺席论处；5、实验结束，实验数据交指导教师检查，得到允许后可以离开，否则以缺席论处；八、实验注意事项1、Matlab编程、文件名、存盘目录均不能使用中文。
数字信号处理实验指导书(2010)v1.001
数字信号处理 实验指导书（V1.001版）成都理工大学信息工程学院2010年9月目录第一部分实验基础 (3)第一章序列的产生 (3)1.1 单位采样序列 (3)1.2 单位阶跃序列 (4)1.3 指数序列 (5)1.4 实正弦序列 (6)1.5 斜坡序列 (7)1.6 复正弦序列 (8)1.7 随机序列 (9)第二章序列的基本运算 (10)2.1 信号的延迟 (10)2.2 信号相加 (11)2.3 信号相乘 (12)2.4 信号乘以标量值 (14)2.5 信号翻转 (14)2.6 信号和 (15)2.7 信号积 (16)2.8 信号能量 (16)第三章序列的变换 (18)3.1 Z变换 (18)3.2 Chirp Z变换 (19)3.3 DFT (21)3.4 FFT (22)3.5 DCT (23)3.6 Hilbert变换 (25)第四章 IIR数字滤波器设计 (28)4.1 Butterworth低通滤波器 (29)4.2 Chebyshev I型低通滤波器 (31)4.3 Chebyshev I型高通滤波器 (32)4.4 Chebyshev I型带通滤波器 (33)4.5 Chebyshev I型带阻滤波器 (34)4.6 基于冲激响应不变法的IIR数字滤波器 (35)第五章 FIR数字滤波器设计 (38)5.1 基于频率抽样法的FIR数字滤波器设计 (38)5.2 基于Chebyshev逼近法的FIR数字滤波器设计 (40)第二部分实验内容 (42)实验一信号、系统及系统响应 (42)实验二使用FFT作谱分析 (42)实验三使用双线性Z变换法设计IIR滤波器 (42)实验四使用窗函数法设计FIR滤波器 (43)第一部分实验基础第一章序列的产生1.1 单位采样序列（1）例程% 程序1.1-1% 一个单位采样序列的产生clf; % 清屏n = 0:20; % 产生从0到20的一个向量u = [1, zeros(1,20)]; % 产生单位采样序列stem(n,u); % 绘制单位采样序列xlabel(‘时间序号(n)’);ylabel(‘振幅’);title(‘单位采样序列’);axis([0 20 0 1.2]);% 程序1.1-2% 一个移位单位采样序列的产生clf; % 清屏n = -10:20; % 产生从-10到20的一个向量u = [zeros(1,10), 1, zeros(1,20)]; % 产生单位采样序列stem(n,u); % 绘制单位采样序列xlabel(‘时间序号(n)’);ylabel(‘振幅’);title(‘单位采样序列’);axis([-10 20 0 1.2]);（2）程序运行结果时间序号(n)振幅单位采样序列时间序号(n)振幅单位采样序列图1.1-1 例程1.1-1运行结果 图1.1-2 例程1.1-2运行结果1.2 单位阶跃序列（1）例程% 程序1.2-1% 一个单位阶跃序列的产生clf; % 清屏n = 0:20; % 产生从0到20的一个向量 s = [ones(1,20)]; % 产生单位阶跃序列stem(n,u);% 绘制单位采样序列 xlabel(‘时间序号(n)’); ylabel(‘振幅’);title(‘单位采样序列’); axis([0 20 0 1.2]);（2）程序运行结果时间序号(n)振幅单位阶跃序列图1.2-1 例程1.2-1的运行结果1.3 指数序列（1）例程% 程序1.3-1% 一个复指数序列的产生clf; % 清屏c = -(1/12) + (pi/6)*I;K = 2;n = 0:40;x = K*exp(c*n);subplot(2,1,1);stem(n, real(x)); % 绘制复指数序列实部xlabel(‘时间序号(n)’);ylabel(‘振幅’);title(‘实部’);subplot(2,1,2);stem(n, imag(x)); % 绘制复指数序列虚部xlabel(‘时间序号(n)’);ylabel(‘振幅’);title(‘虚部’);% 程序1.3-2% 一个实指数序列的产生clf; % 清屏n = 0:35;a = 1.2;K = 0.2;x = K*a.^n;stem(n,x); % 绘制实指数序列xlabel(‘时间序号(n)’);ylabel(‘振幅’);（2）程序运行结果时间序号(n)振幅时间序号(n)振幅虚部时间序号(n)振幅图1.3-1 例程1.3-1的运行结果 图1.3-2 例程1.3-2的运行结果1.4 实正弦序列（1）例程% 程序1.4-1% 一个实正弦序列的产生clf; % 清屏 n = 0:40; f = 0.1; phase = 0; A = 1.5;arg = 2*pi*f*n – phase; x = A * cos(arg);stem(n, x); % 绘制正弦序列 xlabel(‘时间序号(n)’); ylabel(‘振幅’); title(‘正弦序列’); grid;axis([0 40 -2 2]);（2）程序运行结果时间序号(n)振幅正弦序列图1.4-1 例程1.4-1的运行结果1.5 斜坡序列（1）例程% 程序1.5-1% 一个斜坡序列的产生clear all ; N = 32; k = 4; B = 3;x = [zeros(1,k),ones(1,N-k)]; for i=1:N x(i) = B*x(i)*(i-k); endxn = 0:N-1; stem(xn,x);axis([-1 32 0 90]);（2）程序运行结果图1.5-1 例程1.5-1的运行结果1.6 复正弦序列（1）例程% 程序1.6-1% 一个复正弦序列的产生clear all;N = 32;A = 3;w = 314;xn = 0:N-1;x = A*exp(j*w*xn);stem(xn,x);axis([-1 32 -3.2 3.2]);（2）程序运行结果图1.6-1 例程1.6-1的运行结果1.7 随机序列（1）例程% 程序1.7-1% 一个随机序列的产生lear all;N = 8;x = zeros(1,N);x(1) = 8.0;x(2) = 3.4;x(3) = 1.8;x(4) = 5.6;x(5) = 2.9;x(6) = 0.7;xn = 0:N-1;stem(xn,x);axis([-1 8 0 8.2]);（2）程序运行结果图1.7-1 例程1.7-1的运行结果第二章 序列的基本运算在数字信号处理中，信号的基本运算包括移位、相加、相乘和翻转等。
《数字信号处理》实验指导书
数字信号处理实验指导书电子与信息工程学院二○一二年前言数字信号处理(DSP)研究数字序列信号的表示方法，并对信号进行运算，以提取包含在其中的特殊信息。
数字信号处理是一门技术基础课程，实验是该课程教学的重要内容，是理论联系实际的重要手段。
学生通过实验，可以验证和巩固所学的理论知识，掌握数字信号处理实验的基本技能，提高分析和解决实际问题的能力，培养认真、严谨、实事求是的工作作风。
我们根据当前通信类新课程体系的流行趋势，充分考虑通信工程类专业的特殊要求，编写了这门实验课程指导书。
在内容安排上，我们在自身的教学基础上，吸收了兄弟院校的先进经验。
我们把重点放在对学生理论联系实际、分析和解决问题能力的训练上，力求丰富实验内容，简化实验方法与步骤，化抽象为具体，让学生通过实验能够举一反三，融会贯通，提高信息处理和信息加工的能力，为以后在信息领域的发明和创造打下牢固的基础。
在实验的具体编排上，我们按照循序渐进的原则，逐步加深实验内容，注意前后实验之间的连贯性，强化基本实验技能的培养，保证实验内容的丰富性、生动性，增强学生对数字信号处理实验课程的兴趣。
目录实验一信号的谱分析 (1)实验二基-2FFT算法的软件实现 (6)实验三 IIR数字滤波器的设计 (12)实验四 FIR数字滤波器的设计 (16)实验一 信号的谱分析一、实验目的1、熟练掌握快速离散傅里叶变换（FFT ）的原理及用FFT 进行频谱分析的基本方法；2、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；3、进一步了解离散傅里叶变换的主要性质及FFT 在数字信号处理中的重要作用。
二、基本原理1、离散傅里叶变换（DFT ）及其主要性质DFT 表示离散信号的离散频谱，DFT 的主要性质中有奇偶对称特性，虚实特性等。
通过实验可以加深理解。
例如：实序列的DFT 具有偶对称的实部和奇对称的虚部，这可以证明如下： 由定义∑-==10)()(N n knNW n x k X∑∑-=-=-=1010)2sin()()2cos()(N n N n kn N n x j kn N n x ππ ∑-=-=-10)()()(N n nk N NW n x k N X∑-=-=1)(N n kn NNnW Wn x∑-=-=10)(N n knN W n x∑∑-=-=+=1010)2sin()()2cos()(N n N n kn N n x j kn N n x ππ)(*)(k N X k X -=∴对于单一频率的三角序列来说它的DFT 谱线也是单一的，这个物理意义我们可以从实验中得到验证，在理论上可以推导如下： 设：)()2sin()(n R n N n x N π=其DFT 为：∑-=-=102)()(N n kn Njen x k X πkn Nj N n e n N ππ210)2sin(--=∑=kn N j N n n Nj nN j e e e j πππ21022)(21--=-∑-=∑-=+----=10)1(2)1(2)(21N n k n Nj k n N j e e j ππ从而∑-=-=-=10220)(21)0(N n n Nj nN j e e j X ππ∑-=--==-=10422)1(21)1(N n n Nj N j j N e j X π0)2(=X0)2(=-N X22)(21)1(102)2(2N j j N e e j N X N n n j n N N j =-=-=-∑-=--ππ以上这串式中)0(X 反映了)(n x 的直流分量，)1(X 是)(n x 的一次谐波，又根据虚实特性)1()1(X N X -=-，而其它分量均为零。
卫星信号处理系统实验指导书
南京工业大学卫星信号处理系统实验指导书南京莱斯大型电子系统工程2007年12月目录实验一数字卫星接收设置 (3)实验二卫星信号频谱分析 (7)实验三直播采集源设置和信道发布 (8)2实验一数字卫星信号接收介绍一实验目的通过本实验，让学生了解数字卫星信号接收原理和数字卫星接收机包含的基本参数以及设置方法。
二实验器材数字卫星接收机，卫星地面接收天线，双极化高频头，功分器。
三实验内容说明通过现场实物讲解，让学生了解卫星信号接收和处理的过程。
四实验步骤〔一〕C波段卫星知识介绍卫星通信是目前国内发展重点，在许多领域中都有应用，例如，广播电视系统、电信运营、气象观测系统、应急通信系统、军事通信系统等等，学习基础卫星通信知识是很有必要的，本实验主要介绍卫星信号的接收和处理知识，本实验中卫星信号是C波段广播电视信号作为信号分析源。
C波段广播电视信号介绍如下：C波段信号的频率范围：上行频率：5925MHz－6425 MHz下行频率：3700 MHz－4200 MHz上行频率是指发射频率，下行频率是指接收频率。
C 波段信号上行信号分为垂直极化和水平极化；C 波段信号下行信号分为垂直极化和水平极化；极化是两种不同的传输方式；C波段常用的500 MHz带宽内，分为12个转发器进行转发，每个转发器带宽为36MHz，每个转发器中心频率间隔40 MHz，通过频率复用技术，利用正交极化方式，可以使转发器数目增加一倍。
现代卫星通信采用频率复用技术，以增加C波段500 MHz带宽内的转发器数学习文档仅供参考目，频率服用可以通过正交极化方式来实现。
通过正交极化来实现频率复用，转发器工作在不同的极化状态，如相邻频率一个工作在水平极化，一个工作在垂直极化上。
由于C波段卫星信号的这个特征，我们选用PBI的双极化双本振高频头，即可以接收水平极化上的信号，同时也接收垂直极化上信号。
这样就可以使接收到中星6B上水平极化上的节目也可以接收到垂直极化上的节目。
《数字信号处理实验》指导书
《数字信号处理实验》实验1 常用信号产生实验目的：学习用MATLAB编程产生各种常见信号。
实验内容：1、矩阵操作：输入矩阵：x=[1 2 3 4;5 4 3 2;3 4 5 6;7 6 5 4]引用 x的第二、三行；引用 x的第三、四列；求矩阵的转置；求矩阵的逆；2、单位脉冲序列：产生δ（n）函数；产生δ（n-3）函数；3、产生阶跃序列：产生U（n）序列；产生U（n-n0）序列；4、产生指数序列：x(n)=0.5n⎪⎭⎫⎝⎛4 35、产生正弦序列：x=2sin(2π*50/12+π/6)6、产生取样函数：7、产生白噪声：产生[0，1]上均匀分布的随机信号：产生均值为0，方差为1的高斯随机信号：8、生成一个幅度按指数衰减的正弦信号：x(t)=Asin(w0t+phi).*exp(-a*t)9、产生三角波：实验要求：打印出程序、图形及运行结果，并分析实验结果。
实验2 利用MATLAB 进行信号分析实验目的：学习用MATLAB 编程进行信号分析实验内容：1数字滤波器的频率响应：数字滤波器的系统函数为：H(z)=21214.013.02.0----++++z z z z ， 求其幅频特性和相频特性：2、离散系统零极点图：b =[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];画出其零极点图3、数字滤波器的冲激响应：b=[0.2 0.1 0.3 0.1 0.2];a=[1.0 -1.1 1.5 -0.7 0.3];求滤波器的冲激响应。
4、 计算离散卷积：x=[1 1 1 1 0 0];y=[2 2 3 4];求x(n)*y(n)。
5、 系统函数转换：（1）将H(z)=)5)(2)(3.0()1)(5.0)(1.0(------z z z z z z 转换为直接型结构。
（2）将H （z ）=3213210.31.123.7105.065.06.11-------+--+-zz z z z z 转换为级联型结构。
上海大学《信号分析与处理》实验指导书资料
《信号分析与处理》实验指导书(修订版)上海大学精密机械工程系2009年4月目录DRVI可重构虚拟仪器实验平台简介 (2)实验一常用数字信号生成实验 (8)实验二典型信号波形的合成与分解实验 (11)实验三滤波器原理与应用实验 (13)附录一151DRVI可重构虚拟仪器实验平台简介1、概述DRVI的主体为一个带软件控制线和数据线的软主板，其上可插接软仪表盘、软信号发生器、软信号处理电路、软波形显示芯片等软件芯片组，并能与A/D卡、I/O卡等信号采集硬件进行组合与连接。
直接在以软件总线为基础的面板上通过简单的可视化插/拔软件芯片和连线，就可以完成对仪器功能的裁减、重组和定制，快速搭建一个按应用需求定制的虚拟仪器测量系统。
图2、虚拟仪器软件总线结构图2、软件运行双击WINDOWS桌面上的图标，或在程序组中的DRVI，就可以启动DRVI软件。
DRVI启动后点击红色箭头所示按钮从DRVI采集卡、运动控制卡，或网络在线进行注册登记，获取软件使用权限，然后就可以使用了。
图3、DRVI软件运行界面3、插接软件芯片DRVI通过在前面板上可视化插接虚拟仪器软件芯片来搭构虚拟仪器或测量实验。
插接软件芯片的过程很简单，从软件芯片表中点击需要的软件芯片，将其添加到DRVI 前面板上，然后在新插入的软件芯片上压下鼠标不放，将其拖动到合适位置。
重复上述步骤，插入其它软件芯片。
图4 用DRVI设计虚拟仪器插接在DRVI前面板上的虚拟仪器软件芯片的屏幕位置是可以移动和调整的，点击快捷工具条中的“移动软件芯片位置”图标，然后在待移动的软件芯片上压下鼠标不放，就可以将其拖动到新位置，从而实现屏幕布局的调整。
4、DRVI软件总线的概念和软件芯片的连线为实现虚拟仪器软件芯片间的数据交换，DRVI中设置了一组软件总线，包括256条Double型单变量数据线和32条Double型数组型数据线，可传输有效值等单变量数据，也可传输波形、频谱等数组数据。
数字信号处理实验指导书
% Program P1_2
% Generation of a sinusoidal sequence
n = 0:40;
பைடு நூலகம்f = 0.1;
phase = 0;
A = 1.5;
arg = 2*pi*f*n - phase;
x = A*cos(arg);
clf;
% Clear old graph
附录A MATLAB系统的常用概念 .........................................................................28
附录B
信号处理工具箱函数...........................................................................33
分析，从而进一步研究它们的性质。 2．熟悉离散时间序列的 3 种表示方法：离散时间傅立叶变换（DTFT）,离
散傅立叶变换（DFT）和 Z 变换。
二．实验相关知识准备 1．用到的 MATLAB 命令 运算符和特殊字符： < > .* ^ .^ 语言构造与调试： error function pause 基本函数： angle conj rem 数据分析和傅立叶变换函数： fft ifft max min 工具箱： freqz impz residuez zplane
数字信号处理 实验指导书
长沙理工大学电气与信息工程学院
目
录
实验一：离散时间信号的时域分析........................................................................3 实验二：离散时间系统的时域分析........................................................................6 实验三：离散时间信号的频域分析........................................................................9 实验四：线性时不变离散时间系统的频域分析..................................................13 实验五： IIR数字滤波器的设计...........................................................................17 实验六： FIR数字滤波器的设计..........................................................................24
数字信号处理实验指导书(带源程序)
实验一离散时间系统与MA TLAB一. 实验目的1. 进一步加深对离散时间系统的理解。
2. 学习在MATLAB中怎样表示离散时间信号。
3. 熟悉离散时间信号的作图。
二. 实验步骤1. 复习离散时间系统的有关容。
2. 复习MA TLAB的基本语法。
3. 按实验容熟悉stem。
4. 编写程序。
5. 输出结果，总结结论，按要求写出实验报告。
三. 实验容1．掌握stem函数STEM(Y) plots the data sequence Y as stems from the x axis terminated with circles for the data value.STEM(X,Y) plots the data sequence Y at the values specified in X.例：t=[0:0.1:2]; x=cos(pi*t+0.6); stem(t,x);xn=[4,2,2,3,6,7]; stem(xn);思考：STEM(Y)与STEM(X,Y)有什么不同？STEM与PLOT函数有什么不同？2．掌握subplot函数H = SUBPLOT(m,n,p), or SUBPLOT(mnp), breaks the Figure window into an m-by-n matrix of small axes, selects the p-th axes for the current plot, and returns the axis handle. The axes are counted along the top row of the Figure window, then the second row, etc.例：n1=0:3;x1=[1,1,1,1];subplot(221);stem(n1,x1);title('x1序列');n2=0:7;x2=[1,2,3,4,4,3,2,1];subplot(222);stem(n2,x2);title('x2序列');n3=0:7;x3=[4,3,2,1,1,2,3,4];subplot(223);stem(n3,x3);title('x3序列');n4=0:7;x41=cos((pi/4)*n4);subplot(224);stem(n4,x41);title('x4序列');思考：subplot是怎样分配各个作图分区的顺序号的？3．信号的运算]0,1.0,4.0,7.0,1[)(1=n x ，]9.0,7.0,5.0,3.0,1.0[)(2=n x ，请作出)()(21n x n x +，)()(21n x n x 的图形。
数字信号处理实验指导书
《数字信号处理》实验指导书王莉南京工业大学自动化与电气工程学院2008-04-17目录实验一信号、系统及系统响应 (3)实验二用双线性变换法设计IIR数字滤波器 (6)实验三用窗函数法设计FIR数字滤波器 (10)附录 MATLAB信号处理工具箱函数 (14)实验一 信号、系统及系统响应一．实验目的1． 熟悉时域离散系统的时域特性。
2． 验证时域的卷积定理。
3． 掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号及系统响应进行频域分析。
二．实验内容1． 观察信号()a x n 和系统()h n 的时域和频域特性，并绘出相应的曲线。
①单位脉冲序列：()(a x n n δ=；②系统单位脉冲响应序列：()() 2.5(1) 2.5(2)(3)h n n n n n δδδδ=+-+-+-。
2． 利用线性卷积求信号()a x n 通过系统()h n 的响应()a y n ，比较所求响应()a y n 和()h n 的时域及频域特性，注意它们之间有无差别，绘图说明，并用所学理论解释所得结果。
3． 卷积定理的验证。
将2中的信号换成0()()sin()()anT b b x n x nT Ae nT u n -==Ω，使a=0.4，0Ω=2.0734，A=1，T=1，重复实验2，求出()b y n ，绘出其频率特性()j b Y e ω曲线；利用公式()()()j j j b Y e X e H e ωωω=，并绘出()j Y e ω的幅频和相频特性曲线，与前面直接对()b y n 进行傅里叶变换所得频率特性曲线进行比较，验证时域卷积定理。
三．实验设备及仪器1． 计算机。
2． Matlab 软件。
四. 实验线路及原理离散信号和系统在时域均可用序列来表示。
序列图形给人以形象直观的印象，它可加深我们对信号和系统的时域特征的理解。
本实验将观察分析几种信号及系统的时域特性。
序列和信号的傅立叶变换是ω的连续函数，而计算机只能计算出有限个离散频率点的函数值。
工程测试与信号处理实验指导书
