中星9号直播卫星的安装调试
中星9号直播卫星的安装调试非常简单,正常情况下,调试一面天线只用5分钟时间即可。
如果用户使用的是平板天线,天线的安装是最简单的,天线安装固定之后,直接将高频头的接口和直播机用电缆连接上即可,不必设置高频头,就可以开始调试。
如果使用的是普通Ku天线,也不复杂,只要将天线组装固定好,高频头安装好即可。
由于中星9号直播卫星采用的是圆极化传送信号,因此也不必设置高频头的极化角,只要将高频头用夹具固定,F头处于任何方向都可以。
将高频头和直播机连接好以后,就可以开始调试。
步骤一:开机,会出现如下画面:
进入系统设置,接收机会提示用户输入密码,一般的通用密码是9999,也可以查找说明书。
输入密码后,就可以进入系统设置菜单,这时候需要按一下确认键,菜单上开始显示信号强度和信号品质。
当天线没有对准卫星的时候,信号强度很低,一般只有10%左右,而信号品质为0。
没有对准卫星时,信号强度颜色为红色。
这时请调整天线的方位角和仰角,不同地区的方位角和仰角有所不同,可以到下面地址下载计算软件:
中星9号仰角方位角计算软件
当接近正确的方向的时候,信号强度会有所增加,不同的直播机,信号强度的高低并不可以直接比较,有的20%多点就可以接收到信号,有的要30%多。
当信号品质不为0以后,就接收到信号。
收到信号后,信号强度和信号品质全部变为绿色。
然后根据信号品质的指示,微调方向,固定好天线。
卫星天线安装与调试步骤重新梳理

卫星天线安装与调试步骤重新梳理1.引言卫星通信作为现代通信技术的重要组成部分,被广泛应用于电视广播、互联网通信等领域。
而卫星天线作为接收和发送卫星信号的关键设备,在安装和调试时需要特别注意。
本文将重新梳理卫星天线的安装与调试步骤,旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。
2.准备工作在进行卫星天线的安装与调试之前,我们首先需要完成以下准备工作:2.1 确定卫星信号接收位置:选择一个开阔的地方,远离高楼大厦及遮挡物,尽量确保卫星信号的稳定接收。
2.2 了解天线规格及参数:了解所使用的卫星天线的规格和参数,包括天线直径、天线增益、工作频率范围等,以便有效地进行安装和调试。
2.3 准备必要的工具和材料:如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料,以处理安装和调试过程中的各种问题。
3.安装步骤3.1 安装天线支架:根据天线规格和参数,选择合适的天线支架进行安装,确保天线能够稳定地放置在接收位置上。
3.2 调整天线俯仰角:根据卫星信号接收位置的纬度,调整天线的俯仰角,使其与地球的卫星轨道保持一定的夹角,以便更好地接收卫星信号。
3.3 调整天线方位角:根据卫星信号接收位置的经度和所选卫星的位置参数,调整天线的方位角,使其朝向目标卫星的位置方向,以便接收到卫星信号。
3.4 连接卫星接收器:使用合适的电缆和连接器,将卫星天线与卫星接收器进行连接,确保电缆连接良好、接触可靠。
3.5 确保连线正确:在连接卫星天线和卫星接收器的过程中,需要仔细确认电缆的接线是否正确,以免造成无法接收到有效信号的问题。
4.调试步骤4.1 启动卫星接收器:按照卫星接收器的说明书,将其启动,确保设备工作正常。
4.2 搜索卫星信号:在卫星接收器的菜单中选择卫星信号搜索功能,按照提示进行搜索,等待设备搜索到目标卫星的信号。
4.3 优化信号质量:根据卫星接收器的信号指示器或信号质量参数,在调整天线的方位角和俯仰角的过程中,观察信号质量的变化,并进行微调,以获得最佳的接收效果。
_中九安装、升级、维修大全

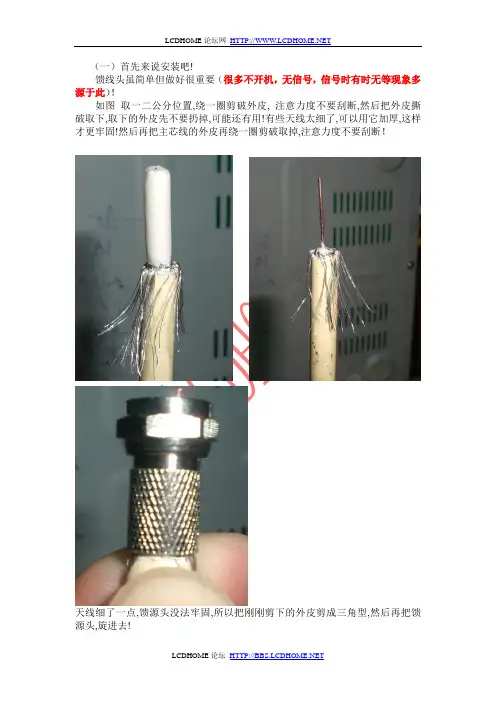

(一)首先来说安装吧!馈线头虽简单但做好很重要(很多不开机,无信号,信号时有时无等现象多源于此)!如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断!天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的(一般芯线外露0.5厘米为易)! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入(IN)孔。
然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择,没有的按信号源,再选到相应A V上,用音量+(有的用OK)确认出现画面后,我们开始寻星。
用F3(调星)键进入安装与信号检测,有的需按多次进入,还有的只能从菜单键,选系统设置输入密码(一般为0000 9999 000000 999999), 进入后,不要选频率11840 的位置(有的机器要按一下确认键才有信号)!这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线(不要档在锅前面调),一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!(二)中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了!你知道地线,TX RX线了,接好你的线(地线最好用一专用线夹在机顶盒音视频插座上),然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200,数据位8,奇偶校验(华亚,阿里,中天联科A10S-9AAT等设为偶,其它的设为无),停止位1,流控制无。
最新-户户通中九三代机安装调试方法 精品

户户通中九三代机安装调试方法
篇一:户户通安装调试指南户户通安装调试指南安装设备:1组装天线与安装高频头:把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好,包括仰角)。
2线:把机顶盒上的线与电视机上的线连接好。
3调整天线仰角及方位角:仰角:刻度≈前面准备工作查询的天线仰角-22°,如天线上刻度已修正偏馈角则用查询到的角度;方位角:正南偏西。
设置参数:1、按遥控器上的“菜单”键,进入“主菜单”界面,选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择),按遥控器的“确认”键两次。
站在卫星天线的后面,让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作,说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
设置:114251156067,端口设置4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源,插入移动**卡和智能卡,再开机。
7、选择系统设置中“基站信息”,按确认。
8、等待卫星机自动搜索移动基站信息,根据基站信号强度,会自动列出基站信息。
9、等待基站信息弹出,电视上出现扫描到的基站信息,点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡,是否安装,选确认进行安装,选返回播放免费节目”对话框,按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”,退出菜单后,画面右上角提示。
KU波段中星9B卫星屏蔽器安装

KU波段中星9B卫星屏蔽器安装说明书
一:整机图如下
二:KU波段中星9B卫星屏蔽器的使用
中国士地面积广大,非法安装KU波段中星9B卫星天线收看电视的用户不断增加,从中九机顶盒山寨品的情况可以发现这一现象相当严重。
从面造成中国广电部门在数字电视系统投入无法收回,更没有足够回收资产来维护整个系统运行,不仅制约了数字电视的发展。
也使整个电视行业系统泛滥。
为此本司根据广电部门需求开发KU波段的干扰机,本产品使得非法安装KU中星9B的用户不能正常收看电视,从而有效控制用户和广电系统的运营。
三:产品性能指标
四:附件及相关说明
五:产品安装注意事项
一:本产品最宜挂在塔上或相对高处。
勿直接放置在楼顶
二:加电前请确保天线与主机的连接,注意电缆头不能拧破。
三:非专业人员勿打开本产品,内部电源为危险电压。
四:工作状态中最好远离人群,本机会有一定频率真辐射
五:安装时外壳最好与大地连接。
中星九号户户通天线的安装和开通

中星9号户户通电视节目表(户户通三代机)中星九号户户通天线的安装和开通户户通卫星天线以最低成本、最快速度、最有效方式,迅速在全国各地传播开来,得到人们认可。
但是很多人不会安装,接下来就说说如何安装户户通卫星天线。
设备:1.户户通卫星天线一套2.电视机一:安装设备:1.组装天线与安装高频头:把天线和高频头按照说明书安装连接好(锅体一般让卖家帮忙按好,包括仰角)。
2.将机顶盒与电视机之间的A V音视频线连接好后,打开电视机,调整到A V视频输入状态,如果连接正确,打开机顶盒应该能看到开机画面。
3.调整天线仰角及方位角:仰角:刻度≈前面准备工作查询的天线仰角-22°,如天线上刻度已修正偏馈角则用查询到的角度;方位角:正南偏西。
二:设置参数:1、按遥控器上的“菜单”键,进入“主菜单”界面,选“系统设置”。
2、输入密码“9999”。
3、在“系统设置”界面中选择“安装与信号检测”(默认已经选择),按遥控器的“确认”键两次。
站在卫星天线的后面,让卫星天线的正面从正南向卫星方向慢慢转动的(建议转动的速度慢于手表秒针的速度)。
转动的过程中要时刻盯着电视机上卫星接收机调试界面中“信号强度”和“信号质量”变化情况指示信号变为绿色的时候停止动作,说明已经初步找准卫星并锁住卫星信号。
4、网络连接设置。
IP设置:114.251.156.067,端口设置:4567或04567。
5、区域编码设置为本地身份证号前六位。
6、关闭机顶盒电源,插入移动电话卡和智能卡,再开机。
7、选择系统设置中“基站信息”,按确认。
8、等待卫星机自动搜索移动基站信息,根据基站信号强度,会自动列出基站信息。
9、等待基站信息弹出,电视上出现扫描到的基站信息,点橙色按钮”存储确认”。
10、在频道画面弹出“智能卡未开卡,是否安装,选确认进行安装,选返回播放免费节目”对话框,按“确认”键开通并安装。
11、稍后自动弹出信息框提示“发送成功”,退出菜单后,画面右上角提示“安装过程中,请等待…”,2-3分钟后画面会自动弹出“安装成功”,如为弹出此信息,请在耐心等待10分钟左右。
户户通中九三代机安装调试方法

户户通中九三代机安装调试方法篇一:户户通中九三代机安装调试方法户户通中九三代机安装调试方法一对星调试信号1组装好以后插入智能卡电视显示图像如下:密码:9999到这步就不要动机顶盒和遥控了,对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度:有只能说明线路通了,没有就是线路没通质量:必须对准星才有,没对准就是0,信号质量调试到越高越好。
3大角度最重要,1调试方位角2调试仰角3调试极化角二授权1将机顶盒序列号和机顶盒加密序列号发给我们2出现信号质量绿色以后自动收索一次提示出现57套节目,但是无法观看。
2.在不通电的状态下把手机卡(必须是移动并且已经开通GPRS 功能)装到机器里面的卡槽里按遥控--菜单--系统设置--网络连接设置输入IP为:114.251.156.067网络端口04567保存以后重新启动机顶盒输入IP地址是为了跟管理中心连接重启机顶盒以后会出现如下画面保证你的GPRS天线接好以后能收到移动基站的手机信号在此画面机顶盒会与移动基站通讯,等待几分钟会提示是否安装出现下面的画面,不用动、等待接着出现基站信息还是按红键存储篇二:户户通中九三代机安装调试方法户户通中九三代机安装调试方法一对星调试信号1组装好以后插入智能卡电视显示图像如下:密码:99991到这步就不要动机顶盒和遥控了,对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度:有只能说明线路通了,没有就是线路没通质量:必须对准星才有,没对准就是0,信号质量调试到越高越好。
3大角度最重要,1调试方位角2调试仰角3调试极化角二授权1将机顶盒序列号和机顶盒加密序列号发给我们2出现信号质量绿色以后自动收索一次提示出现57套节目,但是无法观看。
22.在不通电的状态下把手机卡(必须是移动并且已经开通GPRS 功能)装到机器里面的卡槽里3按遥控--菜单--系统设置--网络连接设置输入IP为:114.251.156.067网络端口04567保存以后重新启动机顶盒4输入IP地址是为了跟管理中心连接重启机顶盒以后会出现如下画面保证你的GPRS天线接好以后能收到移动基站的手机信号在此画面机顶盒会与移动基站通讯,等待几分钟会提示是否安装出现下面的画面,不用动、等待接着出现基站信息还是按红键存储5篇三:户户通中九三代机安装调试方法户户通中九三代机安装调试方法一对星调试信号1组装好以后插入智能卡电视显示图像如下:密码:9999到这步就不要动机顶盒和遥控了,对准星就会出现绿色信号如果没对准就是只有强度没有信号质量强度:有只能说明线路通了,没有就是线路没通质量:必须对准星才有,没对准就是0,信号质量调试到越高越好。
中六中九卫星天线销售安装实战经验

中六中九卫星天线销售安装实战经验中六中九卫星天线销售安装实战经验亲爱的朋友们,只要卫星电视有节目有市场我们就得继续安锅造福广大老百姓!在论坛注册一年多了,确实学到了很多宝贵的知识,现将我近几年销售卫星天线的实战经验上传和朋友们分享,以回报论坛和各位朋友!(排了半天版还是弄不工整,见笑了)第一:客户需求和安装条件要搞清楚客户的具体需求,如客户喜欢看哪类节目,还要搞清需安装客户的实地状况适合安装哪种锅盖,另外就是安装地点锅盖前方不能有高楼,大树等障碍物不适合安装,这几点问清楚后方能确定是安中六还是中九,否则售完后客户不如意或根本无法安装就有可能出现退货,交易失败的尴尬不利局面。
第二:中九与中六的基本特点1.根据目前行情,安装中九仍然是最受用户欢迎的的选择,因为她要求的场地条件不高,体积又小、安装又方便,节目还算不错,如:大部分群众比较喜爱的湖南,河南等都能收到。
即使这样,我还是建议大家卖澜起双模机,因为在多次升级中,她都经受住了考验,并且如果以后中九真减台或黑屏,机顶盒也不会成砖,换个中六锅盖和高频头照样接收节目,如果安中九的客户场地无法安装中六,可和他们讲,把机顶盒送给能装中六的亲朋好友,既不浪费金钱,也落个人情,这样用真心把客户的损失降到最低,他们就会有购买欲望和信心了。
2.如果客户喜欢中六,只要场地适合,我们就要尽力满足,因为中六的优点还是不少的,节目比中九丰富,并且多年没有升级或加密,利润也比中九要高一些,缺点就是安装固定要麻烦一点,还有就是兜风,容易掉信号,另外就是客户自己比较难掌握安装方法,所以售后也会跟着麻烦。
不过平房安装我们还是比较轻车熟路的,所以能干就尽力促成交易,因为当前做生意不是很容易,能多赚点就多赚!第三:安装工具俗话说:工欲善其事,必先利其器,所以我们必须准备好安装所使用各种工具和零件,大体如下:手电钻,电锤各一台,手锤一把,钳子一把,尖嘴钳子一把,8-10,12-14 扳手各一把,合适的平口,十字锣刀若干,剪刀一把,粗细铁丝若干,F 头若干,防水胶布若干,各种能用型号的螺丝,螺丝母若干,接好插头与插座的长电源线一条,小型电视机一台或寻星仪一台等等,以上工具需实时清点,防止漏缺,耽误安装。
卫星天线技术参数和安装方法

技术参数
型号TQJ-900C
频率范围-MHz 896~960
带宽-MHz 60
增益-dBi 8
波瓣宽度水平360º垂直16º
电压驻波比≤ 1.5
标称阻抗-Ω 50
极化方式垂直
最大功率-W 100
长度-cm 200
抗风强度-m/s 60
接头型号N座或用户指定
安装方法:
天线底部连接线的接头连接馈线后需做防水处理。
将馈线接头与天线插座连接好,用防水胶布拉长一倍后把连接处密封起来。
将天线尾部金属管用“U”型螺丝将天线固定到用户自备的安装管上。
检测天线馈线的驻波比,确保天线与馈线连接良好。
注意事项:
天线安装在高于周围建筑物的地方
天线需安装在避雷针保护范围内
天线底部需固定在金属杆上,金属杆与天线底部相连的长度不能超过天线底部的金属外罩。
技术参数:
ST50N型高频通讯信号电涌保护器:
工作频率范围:0-2.5GHz;
驻波比:<1.2;
接头型号:N FM;
插入损耗:<0.2db;
限制电压:600V;
最大放电电流:10kA;
最大容许功率:300W;
匹配阻抗:50欧
安装方法:
将防雷器一端直接连接到需要保护的设备上,一另端连接馈线。
注意事项:
在雷电多方地区,建议把馈线放在金属布线槽内,能增加防雷效果。
防雷器和接地设备之间的连接线不能太长,最好在0.5米以内。
防雷器和最终保护设备之间的距离最好在0.5米以内。
防雷器安装在室内不需要做防水,安装在室外需要安装在防水箱内。
卫星天线安装图解

卫星天线安装图解天线的安装:安装前的准备:1.按说明书的地基施工图做好天线地基。
2.安装工具。
包括:活动扳手(大18寸*2、小4寸*2或钳子)、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台,视音频线(AV线)一套,一根3米左右的和一根30米左右的同轴电缆,一条临时的220V电源及插座。
安装步骤:第一步:注意安装的基座立柱必须保证水平和垂直,可使用水平尺等进行调整。
第二步:安装天线的锅体四脚支撑。
注意螺杆、螺母的正反方向。
不要旋紧螺丝。
第三步:安装天线的方向轴。
方向轴与天线的四脚支撑进行连接。
注意方向轴的方向,使天线高频头支撑杆,中间的那只,保持在锅体下方即可。
旋紧与之连接的固定螺丝。
第四步:把天线抬起,安装到天线基座的立柱上。
第五步:安装高频头支撑杆。
不要把螺丝拧死。
第六步:把高频头置于高频头固定盘上。
(可能需要专用螺丝刀,拆开高频头的保护罩)第七步:使用馈线(同轴电缆)连接高频头的高频输出端至接收机的高频输入端。
第八步:上好其他部分的固定螺丝。
注意都不要拧死。
第九步:使用AV线(视音频线)连接卫星接收机的视频输出到电视机的视频输入。
至此,天线的安装已经完成。
寻星指南:调试前准备:1.安装工具。
2.调试器材。
3.连接线材。
4.寻星参数。
寻星时间:根据你所在的地点和接收卫星的位置计算出当地的寻星时间。
这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试:粗调:根据事先算出的仰角和方位角,将天线的这两个角度分别调到这两个数值上,使之对准所要接收的卫星,直至接收到电视信号。
细调:使所收的信号最佳。
根据现场的条件,可以有多种简易而有效的调整方法。
第一步:检查连接好的线路。
第二步:用量角器调整好天线仰角。
仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上,另一端固定在天线最高端边沿上,注意直尺一定要通过天线中心,找准直径,不能倾斜,这是关键。
中九,中六安装要点

中星6B是2007年投入使用的一颗大功率电视卫星,其定位于115.5E的轨道上。
其中传送免费电视节目58套左右,卫星也加载了中视传媒和鼎视传媒的数字电视节目,但采用加密方式传输,需用插卡机才能收看加密节目,卫星预计寿命15年左右!我个人认为,相比于中九的频繁升级,中六是最好的选择。
不过前提是农村和山区!因为锅太大,所以不宜在城市安装。
本人十五岁就开始装中六锅。
到现在已有快五年了。
本人想对安装过程中须注意的问题进行一下讲解,难免有不当之处,还望各位指教!第一:器材的选取。
锅、馈线、高频头、接收机。
首先是锅的选取,市面上多为1.2米的一体锅,有条件的,可以选口径大点的锅。
馈线,一般附带的馈线质量都不是很好,接口处易滑脱,破损,以致断裂!所以最好选用有多屏蔽层的馈线,以及搭配不锈钢接口然后是高频头,这个很关键,它关系到你收看节目的质量,市面上多为Kaide 的高频头,质量一般,但用来看中六绰绰有余!然后是接收机,有名牌的如海尔,海信,长虹…不过平常就用一百来块的接收机就行了,科海2830就不错。
当然,太过粗糙的就不要买了。
第二:器材的组装,很重要的是锅的安装,有的人看似把锅整起来了,但是信号质量上不去。
这就要注意三个支杆和馈圆盘的位置,安装时,务必使馈圆盘处在锅心,三支杆的倾斜度要一致,最好使馈圆盘的圆面与锅的圆面大致平行。
不要偏太远。
高频头的安装,中六高频头有极化角,比中九高频头麻烦,哪怕是很小的一度(极化角),对信号的影响很大!先将高频头插入馈圆盘内,使下端露出圆盘1-2厘米,正对大锅,使水平极化箭头水平向左,然后将高频头顺时针转8-10度,用螺丝固定高频头。
第三:信号的调试:首先在东南方不要有太多的遮挡,有人调试信号时喜欢把电视般出去,但大可不必这样,教你一个简便方法,用遥控按下《信息》键,接收机面板会出现信号质量显示[P00]表示此时信号质量为0,这时只用接收机就能清楚显示信号质量。
方便寻星!以CCTV1/4为参照,调试信号,信号质量不要低于35%,否则会有马赛克出现,当然还要看水平和垂直极化的台信号多少,尽量使两个极化的信号质量均衡!。
卫星天线底座安装方法

卫星天线底座安装方法
1、用12的钢筋做好天线底座和避雷针预埋件。
预埋件螺纹以下部分为20-24cm ,螺纹长8-10cm ,螺杆之间的距离为16cm 。
并用胶带将螺纹处缠好以保护螺纹。
2、在屋面选择一处接近卫星接收室的十字梁或丁字梁处用红砖砌好1.2米X1.2米高25CM 的底座。
并在底下铺木板,以防止破坏屋面防水。
3、放好天线和避雷针预埋件,并用石块固定。
天线预埋件应放在东南角,避雷针预埋件放在西北角。
浇注混泥土。
4、保证预埋件螺杆之间的距离为16cm 。
5、对底座的外围抹灰。
底下铺木板。
卫星天线接头安装方法

卫星天线接头安装方法,普及一下!好不容易找到的。
1、用剪刀或者美工刀把有线电视线加工成这样
2、保留铜芯长度在1CM左右即可,不能太长。
注意屏蔽网不要和铜芯线接触到,以免短路烧毁设备
3、套上F头,顺时针方向用力拧紧
4、拧到露出中间的铜芯为止,下图只是示例,实际制作中铜芯高出F头2毫米左右即可,如果接高频头,太长会很容易弄坏高频头!注意电视线内部的白色发泡塑料端面尽量与F头底部齐平
5、最后就可以连接接收机、高频头等设备了。
需要注意的是:请不要带电插F头,不然瞬间接触产生的火花很容易烧毁设备!。
卫星天线安装图解

卫星天线安装图解天线的安装:安装前的准备:1.按说明书的地基施工图做好天线地基。
2.安装工具。
包括:活动扳手(大18寸*2、小4寸*2或钳子)、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台,视音频线(AV线)一套,一根3米左右的和一根30米左右的同轴电缆,一条临时的220V电源及插座。
安装步骤:第一步:注意安装的基座立柱必须保证水平和垂直,可使用水平尺等进行调整。
第二步:安装天线的锅体四脚支撑。
注意螺杆、螺母的正反方向。
不要旋紧螺丝。
第三步:安装天线的方向轴。
方向轴与天线的四脚支撑进行连接。
注意方向轴的方向,使天线高频头支撑杆,中间的那只,保持在锅体下方即可。
旋紧与之连接的固定螺丝。
第四步:把天线抬起,安装到天线基座的立柱上。
第五步:安装高频头支撑杆。
不要把螺丝拧死。
第六步:把高频头置于高频头固定盘上。
(可能需要专用螺丝刀,拆开高频头的保护罩)第七步:使用馈线(同轴电缆)连接高频头的高频输出端至接收机的高频输入端。
第八步:上好其他部分的固定螺丝。
注意都不要拧死。
第九步:使用AV线(视音频线)连接卫星接收机的视频输出到电视机的视频输入。
至此,天线的安装已经完成。
寻星指南:调试前准备:1.安装工具。
2.调试器材。
3.连接线材。
4.寻星参数。
寻星时间:根据你所在的地点和接收卫星的位置计算出当地的寻星时间。
这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试:粗调:根据事先算出的仰角和方位角,将天线的这两个角度分别调到这两个数值上,使之对准所要接收的卫星,直至接收到电视信号。
细调:使所收的信号最佳。
根据现场的条件,可以有多种简易而有效的调整方法。
第一步:检查连接好的线路。
第二步:用量角器调整好天线仰角。
仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上,另一端固定在天线最高端边沿上,注意直尺一定要通过天线中心,找准直径,不能倾斜,这是关键。
卫星接收天线的安装

用同轴电缆将卫星天线上的高频头和卫星接
收机连接好,用视音频电缆将电视监视器与 卫星接收机连接好,给设备加电,就可以进 行天线的定位调试。
天线的调试(二)
设置卫星接收机:将下行频率设置为
1260MHz,本振频率按高频头的实际参数设 定(如11250MHz),符号率为32553KS/s,极 化方式为垂直。
天线仰角的调整:测量天线高频头支杆与铅
锤线的夹角=90-64.3度。(测量时,测角仪或 量角器应尽量靠近高频头)
天线的调试(三)
天线方位角的调整:用罗盘或指南针确定南
极,加上方位角值6.4度,得出天线的初定位 置,缓慢转动天线,观察监视器的屏幕变化。 (每转动一位置,稍作停留)一旦表示信号强度 的彩条出现就要立即停止转动天线。然后再 作细微的调整,直到彩条变得最长。 松开仰角螺钉,微调仰角,同时调整高频头 的极化角,并使卫星数字接收机的“信号强 度”最大。紧固所有螺丝,完成调试。
基座制作
制作1米×1 米× 0.2米的水泥基础。使用4
枚12厘米膨胀螺丝固定,正方形边距16厘 米(以中心孔为准)。
也可用12厘米膨胀螺丝直接固定在用水泥
浇制的楼顶天面上。
天线的组装与架设
将立柱式脚架安装在已经准备好的天线基础
座上,校正水平,然后紧固脚架螺丝及地角 固定螺栓。 安装方位托盘和仰角调节螺杆。 按照顺序将天线面的加强支架、天线面安装 到天线面托盘上。 将天线面连同支架安装在天线座架上。 装上高频头支架和固定夹,装上高频头。
卫星接收天线的安装与调试
一、天线安装地址选择 二、基座制作 三、天线的组装与架设 四、高频头的安装 五、天线的调试
天线安装地址选择
天线指向卫星方向不能有任何障碍物,天
卫星天线安装的方法及条件

卫星天线安装的方法及条件卫星电视广播这是一个多么响亮而诱人的字眼, 卫星电视广播源于二十世纪八十年代初, 那时候广播的是模拟电视节目, 所有频率均在C波段广播, 由于当时的卫星都不是直播卫星而只是通信卫星, 故其覆盖到地面的场强相当弱, 地面接收需要较大口径的天线, 故造成收视困难, 再加上当时一套卫视套站的价格不菲, 一般的平民百姓根本就消受不起, 那时即使是发烧友也是可望而不可及, 所以当时接收卫星电视的用户群主要是有线电视台、单位、集体. 模拟卫星电视在经过十年的发展后, 进入九十年代, 数字卫星电视开始粉墨登场, 一开始其数字编解码系统是采用MPEG-1, 是美国的GI机, 其价格高的吓人, 直到1994年才出现真正的第一台采用MPEG-2解编码的数字卫星接收NOKIA 9500S,以后就出现了台湾机芯鏖战大陆机的局面, 从96年开始各个厂家及经销商一直在数字机上打价格战, 他们乐此不彼, 一直将数字机从上万元/每台打到现在的几百元/每台, 这种价格战最大的德益者是广大客户, 现在购买一套卫视接收系统仅需1000多元, 卫视套站价格的低廉, 为卫星电视的普及化奠定了物质基础, 况且由于现在的卫星大多数是准直播卫星, 覆盖地面的信号场强较强, 用户只需使用45CM左右的天线便能稳定接收卫视节目,为室内卫星天线安装奠定基础,所以这样接收卫星电视的条件也以满足了, 虽然现在接收卫星电视有了物质和接收条件了, 但是目前仍然没有接收卫星电视的外部环境-----就是国家政策明令禁止私自安装卫星电视接收系统和非法接收境外卫星电视节目, 接收卫星电视的外部环境没有了,就好象是种子没有了土地, 细菌没有了温床, 它们都无法生长一样, 但是要扼杀一种新的技术及潮流事业是不容易, 也是不可能的, 众所周知数字卫星直播电视的编解系统是采用当今世界上较为先进的MPEG-2解压缩系统, 故其输出的图像效果差能达到DVD以上的水平, 有的高符码率直播系统其节目的图像甚至可以与DVD媲美,更有现在的1080P(1980·1080)卫星电视信号,既然数字卫星电视能以鲜艳亮丽的画面、优美动听的音质和丰富多彩的节目, 给人以无穷无尽的视听享受, 谁都会对它垂延三尺呢 ?卫视周刊曾经刊登过北京市民为了藏锅而与执法人员斗智斗勇的故事, 看得人开怀大笑, 其实收看卫星电视, 头等麻烦的事情就是安装天线, 这个不大不小的锅真是惹人耳目, 如果将之安装于楼顶上就有三怕: 一怕行政人员查处没收; 二怕邻里纠纷; 三怕梁上君子(小偷) , 既然安装天线是如此麻烦, 那么我们是不是只能对之望洋兴叹了呢? 俗话说: “世上无难事, 只怕有心人”, 只要你有心接受这种先进技术和支持卫星电视广播事业, 任何困难你都能克服, 事在人为, 即使没有接收卫星电视的条件, 你一样能够创造出来, 比如将天线安装于阳台或室内, 下面将根据我个人在阳台、室内接受卫星电视的实践经验, 详细地论述如何在阳台、室内安装和调试卫星电视接收系统.二、在阳台、室内接收卫星电视的条件由于现在的直播卫星均采用大功率卫星, 这些卫星的信号场强强, 且覆盖面积广, 更可喜的是现在卫星电视直播系统(DBS)大都在Ku波段广播, Ku由于其频率高, 电波容易穿过电离层进出大气层, 传输损耗也不易受大气扰动之影响,并且在该频段广播受外界的干扰小, 更甚的是Ku波段卫星转发器的等效全向辐射功率高, 且K u波段为厘米波, 故地面采用小口径天线即可接收,根据经验:如果卫星转发器的等效全向辐射功率(EIRP)值≥40dbW时, 在地面, 用户就可以用1米以下的卫星天线进行满意的接收了. 另外还有一个重要的因素是接收Ku波段的信号一般都采用偏馈天线, 因为偏馈天线是截去正馈天线的一部分,故其实际的接收仰角比正馈天线小一个偏馈角, 这为在狭小的阳台安装天线提供了非常便利的条件, 一般标准阳台的尺寸是长X宽X高=3200X1300X1150, 在这样的空间, 如果是安装1米的正馈天线, 已经占去阳台的一大半了, 如果是0.9米的偏馈天线, 起码可以安装3面, 如果是-0.6或0.4米的偏馈天线, 只要你的阳台支撑得住, 那么安装9面应该不成问题, 况且偏馈天线的效率高达70%以上, 所以在阳台、室内接收卫星电视, 其接收天线必首选高效率的偏馈天线为宜. 在阳台、室内接收卫星电视的另外一个充分必要条件是你的阳台、窗户的朝向问题, 因为我们是居住在北半球, 主要接收来自赤道上空地球同步静止卫星的北波束信号, 要想接收到这种北波束信号, 你的房子的朝向必须有一番考究方可, 经过研究和实践以下朝向的房子能基本上具备在阳台、室内接收卫星电视的条件: 房子坐北朝南, 阳台、窗户朝南; 房子坐东朝西, 阳台、窗户朝西; 房子坐西朝东, 阳台、窗户朝东; 或者你房子的阳台、窗户的朝向在从东到西180度的范围之内, 你房子的朝向虽然能满足在阳台、室内接收卫星电视的要求了, 但这只是一个必要的条件, 还有一个充分条件是你的房子前方要比较开阔, 要在所接收卫星的方位角、仰角方向上没有物体遮挡住. 另外还要注意的一点是现在大多处家庭的阳台、窗户均装有防盗网, 更有甚者, 有的不只只是装有防盗网, 还装有铝合金玻璃窗, 这将给在阳台、室内接收卫星带来不小的麻烦, 甚至是雪上加霜, 因为Ku波段是厘米波, 其波长较短, 绕射能力较差, 体积大一点的障碍物就能将之挡住, 根据经验在有防盗网的阳台、窗户内接收卫星电视要比在露天处下降3db, 如果再加上铝合金玻璃窗, 那么还要下降3~4db左右, 从以上之论述中, 可以得知在阳台、室内接收卫星电视的条件是相当苛刻的, 几个条件缺一不可. 根据我本人几年来在阳台、室内接收卫星电视的实践经验, 总结出了在阳台、室内接收卫星电视的条件:1: 阳台、窗户必须是朝南、朝东、朝西或从东到西180度范围之内, 且前方较为开阔,在所收视卫星的方位角、仰角方向上没有遮挡物.2: 所接收卫星转发器的下行信号场强要足够强,其等效全向辐射功率(EIRP)值起码要达40dbW 以上. 条件3: 防盗网的不锈钢管的直径不应大于一个波长,约20mm,D<20mm. 其间距也不应小于一个波长,约20mm,即L>20mm. 波长λ=V/F=300000000000/12800000000=23.4mm.4: 窗户的铝合金玻璃, 应当选用低吸波率的材料, 其玻璃厚度不应大于1/4的波长,即T<5mm.5: 要保证整个天馈系统有良好的增益, 优化整个卫星电视接收系统, 使系统能在较苛刻的条件下工作. 只要你家的房子满足以上5个条件, 你就能在阳台、室内收看卫星电视.三、接收卫星与天线口径之选择在选择所需收视卫星之时, 必须先了解一下该星上有哪些节目, 自己喜不喜爱这些节目. 或者根据自己喜爱的节目来寻找收视卫星, 选定卫星之后, 还得看看该卫星在你的收视地所覆盖的场强值, 如果其等效全向辐射功率大于40dbW,那么就可以在阳台、室内收视该卫星, 否则你还得另外寻找其它卫星, 因为在阳台、室内接收卫星电视不同于在室外的露天场所, 在露天场所, 接收天线的尺寸可以不受限制, 但是在阳台、室内安装1米口径的偏馈天线已经是上限了. 如果你选来选去, 还不知到收那棵星及选多大的天线, 你不妨参考如下的推荐方案: 目前亚太上空有七大卫星电视直播系统: 序号直播系统卫星名称星位节目性质节目质量套数天线口径 1 太平洋卫视泛美八号 166E 中文节目水准高 27 0.75M偏馈 2 华人卫视亚太2R 76.5E 中文节目水准高 89 0.5M偏馈 3 数码天空亚太5号 138E 中文节目水准高 53 0.45M正馈 4 MEGA TV 中新1号88E 中文节目水准一般 37 0.75M偏馈 5 SPACE TV 帕拉帕C2 113E 中文节目水准一般 24 0.6M偏馈 6 马步海梦幻直播 146E 英文节目水准高 60 0.45M偏馈 7 CBTV卫视鑫诺1号 110.5 中文节目水准高 48 0.45M 表中所推荐的天线口径为南京地区选用的天线, 其他地区必须根据当地卫星场强再做选配,由于在阳台、室内接收卫星电视受限于空间位置, 安装天线及调试卫星比较麻烦, 所以在阳台、室内不宜接收免费卫视节目, 因为现在天上的免费节目是少之又少, 甚至是一棵星上的Ku波段仅有一个台, 这样安装这么大的天线, 只能收到一个台, 就不太值得了, 如果想收齐免费节目, 那岂不是阳台上要装满天线了, 这不是很现实的, 所以我们建议在阳台、室内接收卫星电视要考虑收视的长久性, 应以接收付费卫视节目为宜, 纵观上述表中, 目前较有接收价值的有4个卫星直播系统: 数码天空、艺华直播、香港有线、鑫诺一号直播,梦幻直播卫视直播系统和华人卫视直播系统, 收看这4个卫星直播系统仅需50CM的小口径天线,但一套系统的价格偏高, 工薪阶层需掂计掂计再买, 数码天空卫视直播系统价格低, 在阳台、室内根本就接收. 梦幻直播卫视直播系统虽然价格低廉, 但其英语节目的可看性(需要高中以上英语文化程度), 图像质量一般, 让人无法领略到DVB广播的优良品质. 香港有线电视直播系统虽然节目多,国际频道也多, 可看性强, 但是其价格高仰, 非一般家庭所能购买得起. CBTV卫视直播系统与有线电视冲突, 该系统上的大部分电视节目, 有线电视网都有, 如果重复投资购买该系统, 好象不太值得.但如要看带有中文字幕电影(HBO,STAR MOVIES)等还是高档次享受,最后还是选到了艺华卫视和华人卫视这两家, 这样所接收的卫星及天线的口径就可以确定下来了,如果接收艺华卫视、数码天空: 接收卫星是:亚太5号(138E); 室内卫星天线天线口径是: 45CM 偏馈. 接收华人卫视: 接收卫星是: 亚太2R(76.5E); 天线口径是: 50CM 偏馈.四、配置卫星电视接收系统一套完整的卫星电视接收系统包括天馈系统和数字卫星接收机, 天馈系统由接收天线和低躁声下变频器(高频头)组成,所以一个完整的卫视套站由如下器材组成(以下内容参考,买卫星电视设备还是选择正规产品,不可因为价格低而购买): 1). 数字卫星接收机或卡机 1台 2). 卫星接收天线 1 面 3). 高频头 1 只 4). 同轴电缆若干米 5). 公制 F 头 2 只以上提到由于在阳台、室内接收卫星电视的条件相当苛刻, 如果接收到的信号低于接收机的门限, 接收机根本就不能无法工作, 故要求你配置的卫视接收系统其性能要达到最优化, 系统的增益要达到最高, 一个系统的增益等于系统中各个模块环节增益的乘积, 所以配置好一个系统好坏的关键所在是要选配好系统中的模块, 以下将详细介绍系统中各个模块的选择的方法: A). 卫星接收天线: 选择卫星接收天线主要应当从以下几个方面考虑: 天线的精度、天线的材质、稳固性、易安装性、美观性还有价格. 由于在阳台、室内安装天线, 故天线的精度和美观性显得较为重要, 台湾的帝霸天线和日本的DX天线均能满足上述要求, 这些天线不仅精度高、材质好, 而且美观大方, 俨然似家中的装饰物. 如果实在买不到上述牌子的天线, 也可以选择大众化的中卫天线. B). 高频头: Ku高频头有两个重要的指标: 增益和噪声系数, 增益越大越好, 噪声系数是越小越好, 目前台湾的台扬和ASK高频头都是很好的发烧级高频头, 这些牌子的高频头品质一流. C). 卫星接收机: 现在的普通的数字卫星接收机, 其功能都大同小异差不了多少, 如果是购买普通数字卫星接收机只要注意选购一台超低门限的接收机即可. 卡机在功能及性能上就有较大的差异, 到目前为止, 还没有一台卡机在功能和性能方面达到或超过百胜机, 故选择卡机必首选百胜机.. 五、制作天线支架 0.6m和0.75m 偏馈天线所配带的”S”形支架只适宜在露天场所安装, 无法在阳台安装, 如欲在阳台上安装天线则必须先制作天线支架, 制作天线支架的材料如下: 如果是0.45m 以下的偏馈天线, 可以采用直径D=26mm的白铁管, 如果是0.45 m以上0.75m以下的偏馈天线, 则采用直径D=32mm的白铁管, 如是0.8m~0.9m的偏馈天线, 则用直径D=60mm的白铁管, 如果是0.45m 以下的偏馈天线, 其支撑杆下面可以不用烧焊法兰, 而直接制作一个工字型的支撑底座就可以了, 如是其他口径的天线, 其支撑杆底部必须烧焊固定法兰, 固定法兰的厚度为t=20mm, 如果是0.45 m以上0.75m以下的偏馈天线, 其法兰直径d=200mm, 如是0.8m~0.9m 的偏馈天线, 则选用的法兰直径为: d=250mm. 根据以上所述, 制作天线支架的材料列表如下: 序号天线规格支撑杆(材料) 固定法兰(材料) 1 0.45m 以下D=26mm 白铁管无 2 0.45~0.75m D=32mm白铁管厚度为t=20mm; 直径d=200mm 生铁 3 0.8m~0.9m D=60mm 白铁管厚度为t=20mm 直径d=250mm 生铁 4 1m~1.2m D=85mm 白铁管厚度为t=25mm 直径d=350mm 生铁根据所选天线口径将制作天线支架的材料确定下来之后, 那么应当如何来确定天线支架的高度呢? 如果你房子的阳台朝向已经满足了要求, 那么在接收的方位角方向上应该不会有问题, 现在问题的关键所在是接收的仰角, 正是这个仰角决定了天线支架的高度, 因为天线支架高度必须满足接收的仰角要求, 天线支架高度过低, 卫星下行信号会被阳台的矮墙挡住, 使天线的受波面积减少, 如果天线支架过高, 信号又会被阳台顶部的天花板挡住, 一样会使天线的受波面积. 所以现在的关键问题是如何调整天线支架的高度, 以保证在阳台的开口空间中使接收天线能达到最大的受波面积? 这是一道求最大值的数学题, 欲求解这道题, 我们必须先建立数学模型, 然后根据它们之间的函数关系, 求出天线受波面积的最大值. 偏馈天线于单位时间内在高频头处汇集的能量等于接收功率PR 乘于偏馈天线的面积S, 根据这种关系, 可以得出以它们的数学模型如下: W=PR S*KS=EIRP*GR*KS*S 以上表达式子中各个字母的含义如下: EIRP: 卫星下行信号的全向等效辐射功率 GR: 接收天线增益 KS: 各种衰减的累加和系数 S: 接收天线的面积由以上式子中可以看出, EIRP; GR; KS 这些量均为常量, 虽然接收天线由其口径之大小决定其面积S也是常量, 但是其受波面积却会随着安装天线的高度而变化, 这样接收天线的受波面积SR与天线安装高度H之间就存在一种函数关系: SR=K(H)*S=f(H). 在绘出它们之间的三角几何图之后, 我们发现欲要准确地描述接收天线与安装高度之间的关系, 必须用一个分段函数来表示, 该函数根据H值分为三段: 1. H HUP SR=S-接收天线上部被挡住面积SZ=K(H)*S=f(H) 经过分析我们发现, 当HHUP 要准确地用天线安装高度H来描述天线的受波面积SR 有一定的难度, 需要把被挡住部分不规则的截面用积分方法换算出来, 况且这些部分不是我们所感兴趣和所求的, 我们当然不希望天线被挡住而耗去了部分的受波面积, 所以我们现在关心和感兴趣的只是安装天线的上下高度的临界值, 因为在上下高度范围之内, 不论你怎样调整天线的高度, 接收天线的受波面积SR 始终等于天线的截面积 S. 那么在理论上应当如何计算这两个临界值HDN和HUP 呢? 在计算之前, 我们必须先收集一些原始数据, 经整理收集的原始数据如下: 阳台 (单位:mm) 长度L 宽度M1 高度H2 矮墙高度H1 矮墙宽度M2 3200 1500 2700 1150 20 中卫0.75m偏馈天线 ((单位:mm) 横向长度L1 纵向长度L2 支点至天线下边缘高度H3 75 81 35 支点至缘高度H4 天线上边支点至高频头宽度M3 46 75 根据它们之间的几何关系和上述表格中的数据, 可以推导出安装天线的上下高度的临界值HDN和HUP的计算公式如下: A.正装天线时:Hdn=35/cos(θ-21)+H1-((35sin(θ-21)+75)*sin(θ-21)-20)*tg(θ-21)Hup=H2-(75cos(θ-21)+3。
