三相同步无刷发电机特殊故障一例

合集下载

同步电动机无刷励磁原理及故障分析

同步电动机无刷励磁原理及故障分析

1. 辅助电机起动
通常选用和同步电动机极数相同的感应电动机(容量为主机的 5%~15%)作为辅助电动机。先用辅助电动机将主机拖到接近同步 转速,然后用自整步法将其投入电网,再切断辅助电动机电源。这 种方法只适用于空载起动,而且所需设备多,操作复杂。
2. 变频起动
• 此法实质上是改变定子旋转磁场转速利用同步转矩来起动。 在起动开始时,转子加上励磁,定子电源的频率调得很低, 然后逐步增加到额定频率,使转子的转速随着定子旋转磁场 的转速而同步上升,直到额定转速。采用此法须有变频电源, 而且励磁机与电动机必须是非同轴的,否则在最初转速很低 时无法产生所需的励磁电压。
3、 异步起动
• 同步电动机多数在转子上装有类似于感应 电动机的笼型起动绕组(即阻尼绕组)。 同步电动机异步起动的原理接线如下图所 示。起动时,先把励磁绕组接到约为励磁 绕组电阻值10倍的附加电阻,然后用感应 电动机起动方法,将定子投入电网使之依 靠异步转矩起动。当转速上升到接近同步
二、异步启动方式原特点
3、制氧2号空分13700同步电机励磁原理

三、故障案例分析
该电机起动方式为自耦变压2级降压异步起动,第一级为 55%,加速时间42s;第二级为75%,加速时间5s。由于同 步电机异步起动时,起动瞬间定子产生三相对称旋转磁场, 旋转速度为同步速,转子由于惯性作用速度为0,因此起动 瞬间电机的转差为1。根据电磁感应原理,转子绕组中产生 感应电压。其大小为:
1、无刷同步电动机励磁系统结构
• 无刷同步电动机励磁系统结构如图所示,其中励磁发电机与同步电
动机同轴转动。
2、无刷励磁特点
• 无刷励磁结构将永磁发电机、交流励磁机、三相桥式整流装置及 放电电阻等均安装在同步电机的转子同一轴上,励磁电流可以直接 供给同步电动机的励磁绕组,不必通过电刷、滑环等部件,体积小, 防爆性能可靠,运行稳定,维护方便。

无刷励磁机短路故障原因分析探讨丁明江

无刷励磁机短路故障原因分析探讨丁明江

无刷励磁机短路故障原因分析探讨丁明江发布时间:2021-09-30T08:20:40.530Z 来源:《建筑学研究前沿》2021年13期作者:丁明江刘伟[导读] 某电厂汽轮发电机组采用三机无刷励磁方式,结构上依次为永磁机-励磁机-整流盘。

中核核电运行管理有限公司浙江海盐 314300摘要:某电厂汽轮发电机组无刷励磁机曾发生了一起短路故障,本文结合当时记录资料和数据,对该故障的原因进行分析和探讨,对今后励磁机的维护保养提供宝贵的经验。

Abstract: Once the Turban generator brush-less Exciter fault has happened in some one power plant. This article reviews the record and analysis reasons. This article will also provide the valuable experience for the maintenance of the Brush-less Exciter.关键词:无刷励磁机原因分析匝间短路Key word: Brushless Exciter Analysis Turn to turn fault1.无刷励磁机故障过程描述某电厂汽轮发电机组采用三机无刷励磁方式,结构上依次为永磁机-励磁机-整流盘。

当天在准备并网的起机过程中,当发电机的机端电压达到15kV时,主控室的电压表指针开始摆动,在14 kV到15 kV摆动数次后下降,又上升到12 kV左右再次下降,机组跳机。

此时现场查看,无刷励磁机内部弥漫着大量烟雾,主励磁机2点钟方向和4点钟方向两组磁极线圈短路;靠近励磁机的整流盘内元器件大量烧毁。

励磁机内充斥着黄色和黑色粉末,并伴有烟雾等。

图1.励磁机励磁电流变化情况2.现场检查情况通过检查和试验,总体情况如下:1)励磁机转子线圈:基本完好;2)主励磁机:2点钟、4点钟位置磁极线圈烧损、接地。

西门子IFC6无刷三相同步发电机常见故障及处理方法

西门子IFC6无刷三相同步发电机常见故障及处理方法

西门子IFC6无刷三相同步发电机常见故障及处理方法作者:郑金根来源:《科技风》2016年第19期摘要:西门子IFC6无刷三相同步发电机是西门子八十年代中期在IFC5的基础上改进设计而发展起来的产品,现在在船上应用越来越广泛,本文介绍了IFC6无刷三相同步发电机的几种常见故障,并针对相应问题提出的几种解决方法,进以消除故障隐患,确保发电机的正常运行。

关键词:IFC6型发电机;常见故障;处理方法IFC6型发电机近来已成为了船舶主发电系统的主要装备,发生故障时如若处理不当,会带来一系列的问题。

针对于IFC6型无刷三相同步式发电机的常见故障,及早的储备相关解决方法及知识才能防患于未然。

IFC6的核心部分是励磁系统,它常见的故障也多见于励磁系统中,在平时除了使用时的注意事项外,遇到问题及时解决才是最主要的,进而消除故障隐患,确保发电机的正常运转。

一、主发电机不发电(一)故障原因分析当发电机空载输出电压为0V或小于100V时,发电机出现不发电的状况,当发电机缺少剩磁时,也会出现相同的问题。

根据相应位置可分为四种情况:一是主机定子线圈严重短路、断路、绕组对地;二是主机转子线圈短路或断路;三是励磁机定子线圈短路;四是励磁系统故障。

(二)故障诊断及应对方法1)对于发电机失磁导致的不发电状况可用6~12V电压接励磁绕组接线端子,F1接正极电压,F2接负极电压,短时间后再接电源充磁,即能正常使用。

2)若充磁后仍不发电,则考虑定子线圈的故障,用电桥测量三相绕组阻值,如果阻值相差2%,则可断定其短路,须将定子线圈烘干或取出转子彻底清洗。

若用500V摇表测量线圈对地绝缘阻值为0,则判断绕组接地,可投入接地保护装置。

3)用电桥测量主发电机转子线圈阻值,若阻值过大,而发电机端电压只有几伏,则说明线圈断路,须更换转子;若经测量阻值低于IFC6型号的正常阻值(一般为0.925Ω),则说明转子线圈短路,需更换发电机。

4)励磁机定子线圈发生短路时,用电桥测量其阻值,低于正常阻值的27.00Ω;发生断路时,用万用表测量励磁机绕组端子,两端不通,此种情况需更换励磁机。

无刷同步发电机故障及处理方法汇总表

无刷同步发电机故障及处理方法汇总表
3.
4.
5.
发电机在咼于额定电压下 运行,励磁电流超额定值并 网运行的发电机由于电网 电压咼,容易处于此不正常 运行状态
发电机在低功率因素下运 行,励磁电流超过额定值 发电机在低于额定转速下 运行,励磁电流超过额定值 发电机通风散热不良 转子绕组匝间短路或接地
适当降低输出功率(尤其是无功功率),保持
圈或走外圈),导致轴承剧 热
八、、
良引起的,提高教工工艺等,更换轴承
5.
轴承中滚珠或滚柱损坏
更换轴承
1.发电机在二相四线制系统
调整负载分配,使各相负载尽可能均匀,负
独立运行
载的不平衡度应在发电机的标准规定内。当
(1) 发电机的三相负载不平
变压器接在发电机的输出端,变压器原边绕
衡,当其中一相或两相
组尽量采用三角形接法。
定期清扫,若潮湿应进行干燥
1.
定子铁心松动
紧固铁心(用环氧树脂等)
2.
轴承磨损
更换轴承
3.
绕组匝间短路或接地
按紧急停车事故处理

1.
安装不良,机组中心线不在 一条直线上
重新校正
拧紧螺栓,重新调整
2.
底脚螺栓松动或底座不坚 实
3.
转子动平衡不良
重新校动平衡
4.
电机转轴弯曲变形
检查转轴并校直或车圆
5.
励磁线圈匝间短路或线圈 上有两点接地
次谐波电流的容抗很
小,且三相的三次谐波
In
电流是同相位,中相中
Un—额定相电压,V
三次谐波电流为313,中
相电流可能接近相电流
1n—额定相电流,V
(3) 负载中有非线性负载
(如饱和电抗器和变压

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理

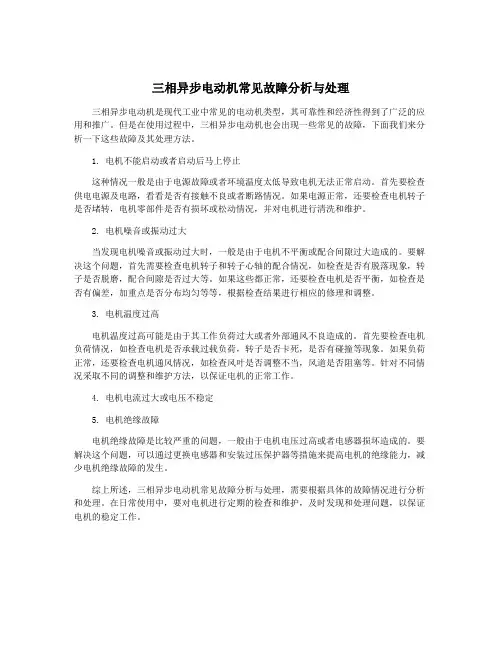

三相异步电动机常见故障分析与处理三相异步电动机是现代工业中常见的电动机类型,其可靠性和经济性得到了广泛的应用和推广。

但是在使用过程中,三相异步电动机也会出现一些常见的故障,下面我们来分析一下这些故障及其处理方法。

1. 电机不能启动或者启动后马上停止这种情况一般是由于电源故障或者环境温度太低导致电机无法正常启动。

首先要检查供电电源及电路,看看是否有接触不良或者断路情况。

如果电源正常,还要检查电机转子是否堵转,电机零部件是否有损坏或松动情况,并对电机进行清洗和维护。

2. 电机噪音或振动过大当发现电机噪音或振动过大时,一般是由于电机不平衡或配合间隙过大造成的。

要解决这个问题,首先需要检查电机转子和转子心轴的配合情况,如检查是否有脱落现象,转子是否脱磨,配合间隙是否过大等。

如果这些都正常,还要检查电机是否平衡,如检查是否有偏差,加重点是否分布均匀等等,根据检查结果进行相应的修理和调整。

3. 电机温度过高电机温度过高可能是由于其工作负荷过大或者外部通风不良造成的。

首先要检查电机负荷情况,如检查电机是否承载过载负荷,转子是否卡死,是否有碰撞等现象。

如果负荷正常,还要检查电机通风情况,如检查风叶是否调整不当,风道是否阻塞等。

针对不同情况采取不同的调整和维护方法,以保证电机的正常工作。

4. 电机电流过大或电压不稳定5. 电机绝缘故障电机绝缘故障是比较严重的问题,一般由于电机电压过高或者电感器损坏造成的。

要解决这个问题,可以通过更换电感器和安装过压保护器等措施来提高电机的绝缘能力,减少电机绝缘故障的发生。

综上所述,三相异步电动机常见故障分析与处理,需要根据具体的故障情况进行分析和处理。

在日常使用中,要对电机进行定期的检查和维护,及时发现和处理问题,以保证电机的稳定工作。

三相永磁同步电机故障诊断与分析

三相永磁同步电机故障诊断与分析

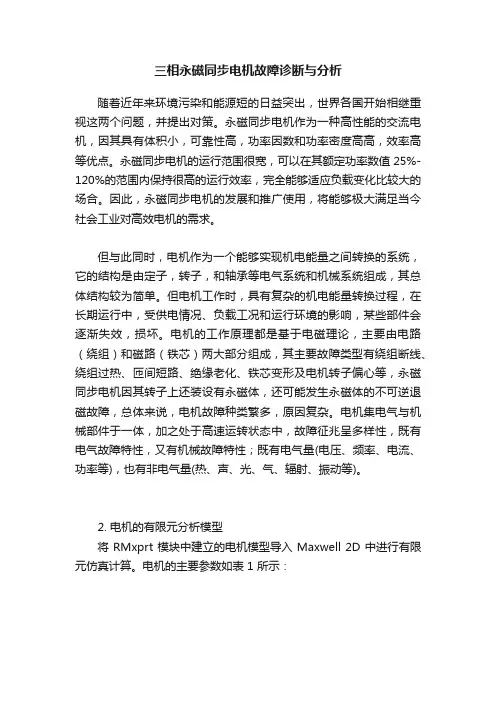

三相永磁同步电机故障诊断与分析随着近年来环境污染和能源短的日益突出,世界各国开始相继重视这两个问题,并提出对策。

永磁同步电机作为一种高性能的交流电机,因其具有体积小,可靠性高,功率因数和功率密度高高,效率高等优点。

永磁同步电机的运行范围很宽,可以在其额定功率数值 25%-120%的范围内保持很高的运行效率,完全能够适应负载变化比较大的场合。

因此,永磁同步电机的发展和推广使用,将能够极大满足当今社会工业对高效电机的需求。

但与此同时,电机作为一个能够实现机电能量之间转换的系统,它的结构是由定子,转子,和轴承等电气系统和机械系统组成,其总体结构较为简单。

但电机工作时,具有复杂的机电能量转换过程,在长期运行中,受供电情况、负载工况和运行环境的影响,某些部件会逐渐失效,损坏。

电机的工作原理都是基于电磁理论,主要由电路(绕组)和磁路(铁芯)两大部分组成,其主要故障类型有绕组断线、绕组过热、匝间短路、绝缘老化、铁芯变形及电机转子偏心等,永磁同步电机因其转子上还装设有永磁体,还可能发生永磁体的不可逆退磁故障,总体来说,电机故障种类繁多,原因复杂。

电机集电气与机械部件于一体,加之处于高速运转状态中,故障征兆呈多样性,既有电气故障特性,又有机械故障特性;既有电气量(电压、频率、电流、功率等),也有非电气量(热、声、光、气、辐射、振动等)。

2. 电机的有限元分析模型将 RMxprt 模块中建立的电机模型导入 Maxwell 2D 中进行有限元仿真计算。

电机的主要参数如表 1 所示:2.1 空载特性分析首先,有限元分析了该电机模型的空载特性,包括求解空载反电动势,反电动势的谐波含量,气隙磁场中的径向磁密分布。

永磁同步电机空载时,由于电枢电流很小,电机内仅有永磁体所建立的永磁磁场(主磁场和漏磁场)。

空载反电动势是永磁同步电机的一个非常重要的参数,E 0 的大小对电机的动、稳态性能都有很大的影响,合理地设计电机的E 0 可以降低空载电流,提高功率因数和效率,降低电机温升。

西门子IFC6无刷三相同步发电机常见故障及处理方法

西门子IFC6无刷三相同步发电机常见故障及处理方法

西门子IFC6无刷三相同步发电机常见故障及处理方法作者:梅伟来源:《科学与财富》2017年第24期摘要:通过对西门子IFC6无刷三相同步发电机常见故障进行分析,从而为故障的解决提供处理方法,为低浓度瓦斯发电站安全运行提供有效资料作为参考。

西门子IFC6无刷三相同步发电机是整个发电站可以正常运行最为重要的前提保障。

因此,对西门子IFC6同步发电机常见故障及处理办法的探析至关重要。

关键词:西门子IFC6无刷三相同步发电机;故障;处理一、西门子IFC6发电机工作原理西门子IFC6无刷三相同步发电机的工作原理是在位于励磁机定子线圈中剩磁电压建立端电压基础上,促使发电机磁场稳步加强并产生正反馈,随之升高端电压使整个发电机处于额定电压内。

当发电机处于正常工作状态中,主机定子产生的三相交流电中将有一部分电流会分给励磁系统,并由励磁系统进行整流之后供给励磁机定子,流经直流电的励磁机定子会形成固定磁场,同时发动机旋转带动励磁机转子运转,从而切割励磁机定子产生三相交流电,由于供给主机转子的直流电是经三个旋转整流模板得出,并在发电机正常运行下形成的磁场发生主机定子绕组切割现象,至此由主机定子发出三相交流电并向外输出,二、概述IFC6励磁系统工作原理励磁电流分量在电机空载状态电容器谐振同电抗器在某一频率中,促使整流变电器边缘线圈出现最大压降,而副边线圈电压最高,并在静止整流模板处进行整流供励磁机定子运转。

AVR板经由整定电位器电压外接而接受调节信号,并分流部分电量控制可控硅导通角度,产生消耗分流电阻从而确保电压经发电机输出稳定性。

当IFC6发电机产生负载,相应负载电流分量应由电流互感器感应,电流互感器感应的每相电流分量在空载励磁电流与整流变压器副边均有累加,并产生最终励磁电流为励磁机定子提供动力[1]。

三、西门子IFC6无刷三相同步发电机常见故障与处理方法(一)分析发电机电压小于100V或发电机不发电故障励磁机、励磁系统故障、主机定子绕组以及发电机失磁均是引起发电机不发电或电压小于100V的原因。

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理三相异步电动机是工业生产中常用的电动机之一,但在使用过程中,常会出现一些故障。

下面将介绍几种常见的故障及其分析与处理方法。

1. 轴承故障:轴承故障是三相异步电动机常见的故障之一。

轴承故障通常表现为电动机运行时出现噪音、振动增大等现象。

轴承故障的处理方法一般是更换轴承。

2. 绝缘故障:绝缘故障是三相异步电动机故障中比较严重的一种。

绝缘故障通常表现为发热、绝缘电阻下降等现象。

处理方法一般是对电动机进行绝缘测试,若绝缘电阻过低,需要更换绝缘材料或进行绝缘处理。

3. 电源故障:电源故障是指电动机供电线路出现故障,如电压过高或过低、频率异常等。

电源故障可能导致电动机无法正常启动或运行,处理方法是检查电源线路,修复或更换故障部件。

4. 风扇故障:电动机中的风扇负责散热,如果风扇故障,会导致电机温度过高,从而造成电机损坏。

风扇故障一般是因为风扇叶片损坏或电机风扇散热器堵塞,处理方法是更换风扇叶片或清洁散热器。

5. 电动机异响:电动机运行时出现异响可能是由于电机内部零部件磨损或松动引起的,处理方法是检查电机部件,紧固松动部件或更换损坏部件。

6. 电动机过载:电动机过载可能是由于负载过大或供电电压不稳定引起的。

处理方法是减小负载或稳定供电电压。

7. 相间短路:相间短路是指电动机的三相绕组之间出现短路,通常是由于绕组绝缘损坏引起的。

处理方法是对电机进行检修,修复绝缘损坏处。

三相异步电动机常见故障的处理方法一般是根据具体的故障现象进行分析,然后选择合适的处理方法。

及时发现和解决故障,可以保证电动机的正常运行,提高生产效率。

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理三相异步电动机是工业中常见的一种电动机,广泛应用于各个领域。

然而,在使用过程中,往往会遇到一些故障,影响其正常运行。

本文将针对三相异步电动机常见的故障进行分析与处理,希望能为读者提供一些解决问题的思路。

一、电机无法启动当三相异步电动机无法启动时,可能存在以下几种故障原因:1. 电源问题:首先要检查电源是否正常供电,是否存在电压过高或过低的情况。

若电源正常,则可能是电源线路连接不良,需要检查电缆连接是否松动或破损。

2. 转子堵转:当电机转子受到外力或负载过大时,可能会导致转子堵转,无法启动。

此时需要检查负载是否过大,是否存在机械故障。

若存在故障,需要及时修复或更换零部件。

3. 电机绕组故障:电机绕组可能存在短路、开路等问题,导致电机无法启动。

此时需要检查绕组是否受潮、老化或烧毁,若有损坏,需要修复或更换绕组。

二、电机运行异常当三相异步电动机在运行过程中出现异常情况时,可能存在以下几种故障原因:1. 轴承故障:电机轴承可能存在磨损、松动或润滑不良等问题,导致电机运行时产生异常声音或振动。

此时需要检查轴承是否需要更换或加注润滑油。

2. 风机故障:电机风机可能存在叶片松动、堵塞或损坏等问题,导致风机无法正常工作,进而影响电机的散热性能。

此时需要清洁或更换风机。

3. 电机过载:当电机负载超过额定负载时,可能会导致电机过载,产生过热现象。

此时需要检查负载是否过大,是否需要减小负载或更换功率更大的电机。

三、电机发热过高当三相异步电动机在运行过程中发热过高时,可能存在以下几种故障原因:1. 绕组问题:电机绕组可能存在绝缘老化、绕组短路或匝间短路等问题,导致电流过大,进而产生过热现象。

此时需要检查绕组是否受潮、老化或烧毁,若有损坏,需要修复或更换绕组。

2. 冷却系统故障:电机冷却系统可能存在风扇故障或冷却液泄漏等问题,导致散热不良,进而引起电机发热过高。

此时需要检查风扇是否正常工作,冷却液是否充足。

三相电动机常见故障原因分析及应对措施

三相电动机常见故障原因分析及应对措施

三相电动机常见故障原因分析及应对措施摘要:本文结合某卷烟厂生产车间实际生产情况,对该厂生产车间电动机经常出现的电动机故障进行分类记录,分别从电气故障和机械故障两个方面进行原因分析,并提出相应的应对措施,以提高企业的安全高效稳定发展。

关键词:电动机;故障;原因;分析;措施前言在自动化生产程度日益增高的今天,企业的生产,产品的加工制造以及人们的日常生活都离不开电动机的使用,在电动机的使用过程中有很多注意事项以及要求,否则将造成电机的损坏,这对企业的生产,人民生活等都会带来诸多不便。

对电动机常见的故障,主要分为电气和机械两种,每种故障都给电动机的安全运行带来极大威胁。

因此,对电动机的故障分析维护与检修更显得至关重要。

1.电动机电气常见故障的分析和处理1.1电源接通后,电动机不能起动,但有嗡嗡声1.1.1可能原因①电源没有全部接通成缺相起动;②电动机过载;③被拖动机械卡住;④绕线式电动机转子回路开路;⑤定子内部首端位置接错,或有断线、短路。

1.1.2处理方法①检查电源线,电动机引出线,熔断器,开关的各触点,找出断路位置,予以排除;②卸载后空载或半载起动;③检查被拖动机械,排除故障;④检查电刷,滑环和起动电阻各个接触器的接合情况;⑤重新判定三相的首尾端,并检查三相绕组是否有断线和短路。

1.2电动机起动困难,加额定负载后,转速较低1.2.1可能原因①电源电压较低;②“Y 一△”接线方式接反;③鼠笼型转子的笼条端脱焊,松动或断裂。

1.2.2处理方法①额定电压启动;②检查铭牌接线方法,改正定子绕组接线方式;③检查转子故障。

1.3电动机起动后发热超过温升标准或冒烟1.3.1可能原因①电源电压过低,电动机在额定负载下造成温度过高;②电动机通风不良或环境湿度过大;③电动机过载或缺相;④电动机启动频繁或正反转次数过多;⑤定子和转子摩擦。

1.3.2处理方法①测量空载和负载电压;②检查电动机风扇及清理通风道,加强通风;③用钳型电流表检查各相电流后是否缺相;④减少电动机正反转次数,或更换适应于频繁启动及正反转的电动机;⑤检查定子和转子安装间隙。

三相异步电动机常见故障分析与排除ppt课件

三相异步电动机常见故障分析与排除ppt课件
三相异步电动机常见故障分析
电机班技术培训
.
1
三相异步电动机常见故障分析
三相异步电动机是电厂应用最广、使用最多的大功率 电器设备,科学合理地对其进行维护和管理,使之经常性 地处于正常可用的技术状态,有着至关重要的意义。而要 及时发现故障、解决故障的前提,则是对故障根源的深入 了解。作为事例,对三相异步电动机常见故障根源作一简 单的分析。
L1 U
W
V
L2 L3 L3断路
当电动机正在运行,由于某种原因,有一相断路(如W相绕组在L3处断开), 则W相绕组中就无电流,U、V两相绕组成为串联关系,接在380V线电压上, 这时两个绕组中流过同一电流,这就是缺陷运行。此时电动机仍可继续运转, 但工作的两相绕组中,每相两端电压只有190V(正常工作时相电压220V). 由于相电压降低,旋转磁通也相应降低.。但是负载不变,电动机的输 5
故障现象一:电动操作自动开关,触头不能闭合。
原因分析:①电磁铁拉杆行程不够;②电动机操作定位开关失灵;
③控制器中整流管或电容器损坏。
故障现象二:手动操作自动开关,触头不能闭合。
原因分析:①失压脱扣器无电压或线圈烧坏;②贮能弹簧变形或
断裂,导致闭合力减小或不闭合;③反作用弹簧力过大;④机构
不能复位脱扣。
从主电路来看,若熔断器烧断时电源缺少一项或主接触器触头接触不良, 都将使电动机接通断相电源。 运转着的三相异步电动机有一相断电时,并不停车。由于一般来说,三相异步 电动机断相运行时只能承担额定负载的(60~70)%,所以若热继电器失灵或整 定不准,电动机将在断相过载运行,时间稍长将使电动机发热严重。断相运行 故障表现为定子三相电流严重不平衡,运行声音异常,电动机显得没有“力 气”;电动机停车后再接通电源时,不能启动并发出嗡嗡声。

1FC6无刷励磁发电机常见故障与处理

1FC6无刷励磁发电机常见故障与处理

1FC6无刷励磁发电机常见故障与处理摘要:文章以煤矿低浓度瓦斯发电站运行为例,介绍了1FC6系列500KW 无刷励磁同步发电机在低浓度瓦斯发电站运行中的常见故障及处理方法。

关键词:发电机故障处理方法一、前言近年来,瓦斯发电成为煤矿瓦斯利用的一种主要方式。

某煤矿低浓度瓦斯发电站,装机容量为7000KW,共有14台500KW发电机组,发电机组采用的是山东胜动机械集团有限公司燃气发电机组,所配置的发电机为1FC6系列无刷励磁三相同步发电机,发电机出口电压400V。

由于低浓度瓦斯发电机组启停频繁,发电机较普通火力发电机组故障率高,本文就以该低浓度瓦斯发电站运行为例,介绍一下1FC6无刷励磁发电机常见故障及处理方法。

二、1FC6发电机原理及结构简介1FC6发电机主要由三大部分组成,即:主发电机、励磁机和励磁系统,示意图如下。

1、1FC6发电机原理发电机启动时,依靠励磁机定子线圈中的剩磁建立端电压,端电压的建立又加强了发电机的磁场,使之成为正反馈,使得端电压逐渐升高,最终稳定在额定电压下。

发电机正常工作时,励磁系统从主机定子产生的三相交流电中分出一部分电流,整流后提供给励磁机定子,励磁机定子通有直流电后产生固定的磁场;励磁机转子在发动机带动下旋转,切割励磁机定子磁场而产生三相交流电,后又经三个旋转整流模块整流成直流后提供给主机转子,主机转子通有直流电后在发动机的带动下产生旋转的磁场而切割主机定子绕组,从而从主机定子中产生三相交流电输出到电网或负载。

2、1FC6发电机励磁系统结构及原理发电机采用可控硅相复励励磁方式,励磁系统安装在发电机顶部的方形壳体内(俗称“背包”),主要由一个电抗器、六个电容器、一个整流变压器、三个电流互感器、一个下垂补偿电流互感器、一个静止整流模块、一个分流电阻、一个可控硅和一个自动电压调节器构成。

发电机空载时,励磁电流分量由电抗器和电容器谐振在某一频率点上在整流变压器原边线圈压降最大,并经感应在整流变压器副边线圈得到最高电压,经静止整流模块整流提供给励磁机定子。

三相异步电动机常见故障的原因分析及预防措施

三相异步电动机常见故障的原因分析及预防措施

三相异步电动机常见故障的原因分析及预防措施三相异步电动机是工业生产中常见的电动机类型之一,由于其结构简单、运行可靠,被广泛应用于各个领域。

然而,在使用过程中,也会出现一些常见的故障。

本文将对三相异步电动机常见故障的原因进行分析,并提出相应的预防措施。

1.轴承故障轴承故障是三相异步电动机常见的故障之一、主要原因有以下几点:(1)润滑不良:润滑油过少或过多,油质污染等。

(2)机械损伤:振动、冲击等外部因素引起的轴承损伤。

(3)过载:过大的机械负载导致轴承受力过大。

预防措施:(1)定期检查润滑情况,确保润滑油处于适当状态,及时更换。

(2)安装振动传感器,监测电动机振动情况,及时发现异常,并采取相应措施。

(3)严格控制机械负载,避免过载工作。

(4)定期清洗轴承,并重新润滑。

2.绝缘破损绝缘破损导致的故障在三相异步电动机中也较为常见。

主要原因有以下几点:(1)电气击穿:过高的电压突然作用于绝缘材料,导致击穿。

(2)温度过高:长时间工作,电动机温度过高,导致绝缘老化、破损。

(3)湿度过高:湿度过高导致绝缘材料受潮,绝缘破损。

预防措施:(1)确保电动机的电源电压稳定,在允许范围内。

(2)合理设计电机运行工况,避免长时间高负载运行。

(3)保持电机周围环境的干燥,防止湿度过高。

3.励磁故障励磁系统故障是三相异步电动机常见的故障之一,主要原因有以下几点:(1)励磁电源故障:电源电压不稳定、励磁电源线路接触不良等。

(2)励磁回路故障:励磁绕组接触不良、绕组短路等。

预防措施:(1)定期检查励磁电源线路,确保线路接触良好。

(2)定期检查励磁绕组,及时发现并处理接触不良、短路等问题。

4.温度过高温度过高会导致电动机绝缘老化、绝缘破损等故障。

主要原因有以下几点:(1)散热不良:电机周围环境温度过高、风道不畅通等。

(2)工作负载过大:过大的负载会产生大量的热量,导致温度升高。

预防措施:(1)电动机安装在通风良好、温度适宜的位置。

无刷电机故障分析与解决方法

无刷电机故障分析与解决方法

无刷电机故障分析与解决方法一:无刷电机的常见故障综:无锡、天津、浙江分公司及部分客户信息反馈,所得结论如下:1:霍尔坏没有按标准测试方法测试:a用摇表测试绝缘时没有将霍尔5根线并在一块摇,产生压降差、2.测试电机转速时,没等电机停下就将电机相线与霍尔线同时拔下,相线上的反电势迅间就将霍尔击穿,等等….虚焊:三叉小线与霍尔脚没焊好。

漏电:a,由于电机里进了很多水绝缘程度降低,从而产生了漏电、b,绝缘套管没有套好、c,霍尔根部有异物没有处理干净等。

扫堂:a,霍尔没有放好,造成中间霍尔高出定子表面、b,转子上有异物。

本身质量有问题。

2:电机漏水定子出线孔处涂胶没严实端盖止口处涂胶不均匀油封质量偏差,不能防水端盖螺钉没有打紧,造成端盖合不紧返修电机没有作全面处理3:线损、线断导线质量较差,线皮薄,公差偏负,含氟量不够轴的出线孔比较锋利,毛刺较多,轴孔里面残留物比较多,穿线过程中易将线皮破损轴的设计不到位,要改为斜出线4:电机轮毂易裂与变形过大铝轮材质有问题、或波动较大没有热处理工艺运输时没有轻拿轻放、包装箱质量较差5:端盖划伤较严重油漆附着力不够整个物流过程没有轻拿轻放端盖的运输过程要加塑料袋6:轴一螺母拧不进、易滑丝螺纹受伤较严重,主要为:a,毛坯没处理好、b,热处理过程撞击比较厉害电机轴倒角偏小铳扁处毛刺没有处理干净锣牙的幅值不够,偏小7:扫堂磁钢偏tWj电机内有异物,如:a,波形垫片碎、b,磁钢碎片、c,许多线头等颗粒物定子上公共头绑扎处黄蜡管过高定子铁芯摆动过大端盖与轮子配合超差,如:9孔位置不同心、止口跑偏等8:转速波动幅度较大磁钢磁通量的一致性波动较大电机定子材料材质的波动性较大装配时定子与磁钢可能有偏离9:电机效率低、续行里程较短定子材料标号过高,损耗偏大,来料过杂磁钢磁能积比较低铁圈的含碳量过高、厚度偏薄。

尤其是铁轮铁圈10:电机漏电定子整形不到位、漆包线与铁心直接相碰出线口处线皮破霍尔胶没有涂好定子上有不洁物二:电机结构与原理1:电机的结构电机由定子、转子、及相关辅助件组成1.1定子由铁芯、支架、绕组、霍尔、轴、及导线接插件等组成铁芯:铁芯是主磁路的一部分,也是绕组线圈产生磁场关键件,其好坏是决定电机效率的关键因素,同时对电机的空载电流、温升、功率及扭矩都有影响。

同步电动机无刷励磁故障的分析处理

同步电动机无刷励磁故障的分析处理

同步电动机无刷励磁故障的分析处理某厂主要炼油装置采用加拿大进口的无刷励磁高压同步电动机。

图1 是炼油厂4kV ,60Hz ,765HP 氢压机缩机用电动机的励磁电路图。

1 、工作原理如下:图中虚线框内为旋转部分。

在同步电动机主轴上安装一台三相交流励磁发电机,该励磁发电机的定子绕组和转子绕组与一般交流发电机相比是反装的,即定子励磁,转子发电。

定子励磁绕组JLQ ,由120V ,60Hz 电源经调压器TY 调压,再由硅整流器1ZL 整流后供给直流励磁电源,与主轴一起旋转的转子绕组JF 发出三相交流电,该三相交流电经硅整流管1D ~6D 整流后供给同步电动机转子绕组LQ 励磁电流。

调节交流发电机定子励磁绕组JLQ 的励磁电流,就可使励磁发电机的转子所发出的三相交流电压得到调整,从而改变同步电动机转子励磁绕组LQ 的励磁电流。

同步电动机起动或停车时的灭磁环节和同步电动机的投励环节都安装在转子上,均在旋转状态下工作。

这种由励磁发电机从转子发电,整流器在旋转状态下进行整流供给同步电动机转子励磁的方式,就不再需要有静止部分和转动部分之间的相互接触导电,完全省去了电刷和滑环的接触。

2 、故障现象:在一次正常停机后,再启动时发现该机空载电流由原来的20A 增大到50A (额定电流是78A ),稍加负载后,电流即缓慢上升,几秒钟后,因过电流而保护停机,检查负荷无问题,高压柜控制正常,增大JLQ 励磁绕组励磁电流时,电机定子电流减小。

3 、故障分析处理:因电机能正常启动,说明电机控制回路基本正常,问题可能出在励磁回路,根据同步电动机的特性。

如果在欠励区,励磁电流增加,电机定子电流减小,由上述现象,得到电机工作在欠励状态,但测量JLQ 励磁线圈电流,却为正常值5A ,所以问题可能在旋转整流器上。

处理过程简述如下:3.1 、该机功率因数表已坏,为了确定是否励磁有故障,启动后从60Hz 电源(变频发电机)出线得知有功增加0.1MW ,无功增加0.3MV AR ,同步机JLQ 绕组励磁电流增大至额定值时,励磁发电机工作基本正常。

三相交流异步电动机故障分析及处理方法

三相交流异步电动机故障分析及处理方法

三相交流异步电动机故障分析及处理方法一、三相交流异步电动机故障分析1.电机启动困难电机启动困难一般是由于电源电压不稳定、电机内部绕组短路等原因引起的。

此时可以通过检查电源电压是否正常,排除电源电压不稳定的可能性。

如果电源电压正常,可以通过检查电机绕组是否有短路现象,如有短路则需要修复绕组。

2.电机运行时发热过高电机运行时发热过高一般是由于电机负载过大、风扇叶片损坏等原因引起的。

此时可以通过减小负载来降低电机运行时的发热量。

同时检查风扇叶片是否完好,如有损坏则需要更换叶片。

3.电机运行时产生噪音电机运行时产生噪音一般是由于轴承磨损、电机摆动等原因引起的。

此时可以通过检查轴承是否需要润滑或更换。

如果电机摆动严重,需要调整电机支架,保证电机的正常运行。

4.电机无法正常工作电机无法正常工作一般是由于电机绕组断路、电机转子损坏等原因引起的。

此时可以通过检查电机绕组是否断路,如有断路需要修复绕组。

如果电机转子损坏,需要更换电机转子。

5.电机电流过大电机电流过大一般是由于电机负载过大、电源电压不稳定等原因引起的。

此时可以通过减小负载降低电机电流。

如果电源电压不稳定,需要安装稳压装置,保证电源电压的稳定性。

二、三相交流异步电动机故障处理方法1.检查电源电压是否正常,如有异常需要及时调整或更换电源,确保电机的正常供电。

2.定期检查电机绕组状况,如有断路、短路等问题及时修复,确保电机绕组的完好性。

3.定期检查电机轴承状况,如有磨损需要及时润滑或更换,保证电机的正常运转。

4.定期检查电机风扇叶片状况,如有损坏需要及时更换,确保电机正常散热。

5.对电机的负载进行合理分配,避免负载过大导致电机运行时发热过高、电流过大等问题。

6.定期对电机进行维护保养,保持电机部件的完好性,延长电机的使用寿命。

7.如遇电机故障无法自行处理,应及时请专业人士进行维修,确保电机正常运行。

总结:三相交流异步电动机故障处理主要包括检查电源电压、检修绕组、更换轴承、更换风扇叶片、合理分配负载等措施。

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理

三相异步电动机常见故障分析与处理三相异步电动机是工业生产中常用的一种电动机,它具有结构简单、可靠性高、运行稳定等特点。

在使用过程中,三相异步电动机也会出现一些常见的故障,例如轴承损坏、绕组烧坏、转子偏心等。

本文将针对三相异步电动机常见的故障进行分析,并提出相应的处理方法,以便工程师和维修人员在实际操作中能够及时发现并解决这些故障,从而保证设备的正常运行。

一、轴承损坏轴承是三相异步电动机中比较容易损坏的部件之一,其损坏主要表现为轴承发出异常噪音、温升过大、运行不稳定等现象。

轴承损坏的原因可能是由于润滑不良、零部件材质不合格、轴承安装不当等引起的。

处理方法包括及时更换轴承、改善润滑条件、加强轴承安装等措施,以减少轴承的损坏。

二、绕组烧坏三相异步电动机的绕组是一个重要部件,其损坏会导致电机无法正常工作。

绕组烧坏的原因包括过载、相间短路、绝缘老化等。

针对绕组烧坏的处理方法,首先要检查电机的工作负荷是否合理,合理的负载可以减少绕组的损坏;其次要及时更换老化的绝缘材料,避免相间短路的发生。

三、转子偏心转子偏心是三相异步电动机运行过程中常见的故障之一,会导致电动机振动加剧、运行不稳定。

转子偏心的原因可能是轴承损坏、零部件安装不稳等。

对于转子偏心的处理方法,需要及时更换损坏的轴承,保证零部件的装配精度,以减少转子偏心的发生。

四、绝缘老化绝缘老化是三相异步电动机绝缘系统的一个重要指标,绝缘老化严重会导致电机故障。

绝缘老化的原因通常是由于长时间高温工作、湿度过大、环境污染等。

处理方法包括定期对电机进行绝缘测量,当发现绝缘老化严重时,应及时更换绝缘材料,以保证电机的正常运行。

谐波励磁无刷三相同步发电机的常见故障及处理方法

谐波励磁无刷三相同步发电机的常见故障及处理方法

谐波励磁无刷三相同步发电机的常见故障及处理方法
简缵道;黄春平;洪亮
【期刊名称】《电机与控制应用》
【年(卷),期】2002(029)004
【摘要】文章以SB-W系列谐波励磁无刷发电机配DTW5型自动电压调节器运行为例,叙述了谐波励磁无刷三相同步发电机的常见故障和处理方法.
【总页数】2页(P46-47)
【作者】简缵道;黄春平;洪亮
【作者单位】清华泰豪科技股份有限公司,南昌市,330629;清华泰豪科技股份有限公司,南昌市,330629;清华泰豪科技股份有限公司,南昌市,330629
【正文语种】中文
【中图分类】TM31
【相关文献】
1.谐波励磁三相同步发电机空载线电压波形中的时间谐波含量 [J], 林政安
2.用于油田钻井工程的三相无刷励磁同步发电机 [J], 史小飞;杨传虎
3.西门子IFC6无刷三相同步发电机常见故障及处理方法 [J], 郑金根
4.谐波励磁三相同步发电机空载线电压波形中的时间谐波含量 [J], 林政安
5.感应励磁无刷三相同步发电机转子电流分析 [J], 孟传富;王尊彤
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

80KW三相同步无刷发电机特殊故障一例
毛塔项目部孙凤军
故障现象:启动发电机,测得V1—W1之间电压为380Vac,U1—V1之间电压为220VAC,U1—W1之间电压为220VAC,V1与零线之间电压为220VAC。

发电机已经多人检修过,同时还伴有“扫膛现象”;从新绕过转子励磁线圈、更换过轴承等皆未解决问题。

根据故障现象分析:若果转子有问题,V1—W1两相电压应该同时受到影响,其输出电压会同时发生相同的变化,不会正常;若果励磁放大板故障,三相电压
应该全部很低或基本不发电;怀疑问题应出在定子线圈上。

检修过程:1.利用数字万用表对所有线圈逐一检测,未发现异常。

2.详细询问知情人士,据说此发电机重新绕过定子线圈。

于是拆开该发电机,取出转子,检查发现转子线圈、励磁二极管等全部正常,检查定子绕组时,发现其中有两个线槽局部曾被“扫膛”时,转子与定子槽摩
擦过热导致绝缘纸烧蚀损毁,怀疑其中线圈可能短路,使该相线圈匝数减少导
致发电量过低。

拆检后,未发现异常。

从新复位。

3.仔细考虑良久,突然想到有否可能在重绕定子线圈时,维修人员会不会将
线圈的头尾引线出错了,导致此故障呢?根据测得V1—W1之间电压为
380Vac,U1—V1之间电压为220VAC,U1—W1之间电压为220VAC,V1与零线之间电压为220VAC;分析可知故障一定出在U相,于是将其完全安装完毕,将U相的绕组头尾引线掉换后试机,测得:V1—W1之间电压为380Vac,U2—V1之间电压为380VAC,U2—W1之间电压为380VAC,U2、V1、W1与零线之间
为220 VAC。

一切正常。

至此故障排除!。
