110kV变压器中性点过电压保护-5页文档资料
110kV、220kV系统非全相运行空载变压器中性点过电压计算
2016年第8期总第185期江西电力·2016JIANGXI ELECTRIC POWER0引言当电力系统正常运行时，因为三相对称，变压器中性点电位为零。
但是，当高压输电线路发生非全相运行情况时，变压器中性点会产生过电压，如果线路参数和变压器励磁电感匹配时，将会造成铁磁谐振，此时变压器中性点过电压将更高[1，2]。
目前国内外的文献对非全相运行时变压器中性点过电压分析的较少，本文运用图解法详细论述了非全相运行时变压器中性点过电压的产生机理，给出了变压器中性点的理论计算公式以及各种运行情况下变压器中性点过电压值。
利用电磁暂态分析程序ATP 对某110kV 系统进行建模仿真，计算了非全相运行时变压器中性点过电压，仿真结果和理论分析值完全一致，证明了文章所提理论的正确性。
当把变压器切除，线路于是变成了空载线路。
本文运用图解法和解析法对空载线路非全相运行时开断相上的电压进行了详细的分析，两种方法所得分析结果完全一致，证明了本文所提理论的正确性。
1非全相拉合闸（包括断线）引起的过电压系统在非全相运行时，比如采用单相重合闸或熔断器的线路，在单相操作或非全相熔断时，或者采用同期性能不良的断路器在切合线路时，中性点会出现异常的过电压，此时若有铁磁谐振，中性点过电压会十分严重[3，4]。
1.1输电线路的正序电容和零序电容为方便论述，下面以空载线路为例，如图1所示。
作者简介：李博江（1988-），男，工学博士，研究方向为电力系统过电压保护，高压绝缘放电，气水两相流体放电。
摘要：为了限制短路电流和满足继电保护整定的需要，在110kV，220kV 系统中，只有部分变压器中性点接地运行。
当输电线路非全相运行时，不接地变压器中性点会产生过电压。
本文详细论述了在非全相运行时变压器中性点过电压的产生机理，通过理论推导得到了变压器中性点过电压值的理论计算公式，理论分析表明：当一相断开，单端供电且电源中性点不接地时，空载变压器中性点电位将达到0.5倍的相电压；当两相断开，单端供电且电源中性点不接地时，空载变压器中性点电位将达到相电压。
110～220kV变压器中性点保护间隙距离计算选择
110～220kV变压器中性点保护间隙距离计算选择发布时间：2023-04-28T03:53:58.669Z 来源：《工程建设标准化》2023年1期1月作者：徐衍超1,罗晓波2 [导读] 根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，徐衍超1,罗晓波2(1.金风低碳能源设计研究院（成都）有限公司，四川成都 610041)摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。
为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。
当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。
该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。
另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。
当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。
110 kV变压器中性点过电压保护配置探讨
不超过3。 在这种极限情况下， 一相接地时中性点的
稳态电位 Uo为:
Uo=
3
2 +3
叽 =0.6 Ug= 35% U xz .
(4)
绝缘的冲击耐受电压肯定大于 185 kV， 并不需要在 间隙旁并联金属氧化物避雷器。
3 中性点 间隙保护配置
3. 1 变压器中性点间隙值的确定
(2) 经验算如断路器操作中因操动机构故障出
现非全相或严重不同期时产生的铁磁谐振过电压可 能危及中性点为标准分级绝缘、运行时中性点不接
地的110 kV 及220 kV 变压器的中 性点绝缘， 宜在
中 性点装设间隙。 (3) 有效接地系统中的中性点不接地的变压 器， 如中性点采用分级绝缘且未装设保护间隙， 应在 中性点装设雷电过压保护装置， 且宜选变压器中性 点金属氧化物避雷器。 发现规程推荐中性点保护以间隙为主， 只有在 未装设间隙的情况下才需要装设中性点避雷器。 另据国网公司 《 十八项电网项目 重大反事故措 施》 (试行) 规定: “ 为防止在有效接地系统中出现孤
根据中华人民共和国现行的电力行业标准， 我 国 110 kV 系统中变压器中性点一般采用直接接地 或经低阻抗接地， 部分变压器中 性点也可不接地。 系 统运行中出现于设备绝缘上的过电压有: 暂时过电 压(工频过电 谐振过电压) 、 压、 操作过电压和雷电过 电压。 如何防止这些过电 压对于变压器绝缘的破坏，
收稿 日期 :2007 - 09- 16
护应采用棒间隙保护方式。 对于110 kV 变压器， 当 中 性点绝缘的冲击耐受电压蕊185 kV 时， 还应在间 隙旁并联金属氧化物避雷器， 间隙距离及避雷器参
数配合应进行校核。 间隙动作后， 应检查间隙的烧损 情况并校核间隙距离” 。 根据现行国标 GB1094- 85 《 电力变压器》 及
主变压器中性点过电压保护配置原则
主变压器中性点过电压保护配置原则由于电力系统运行的需要，110～220 k V有效接地系统的变压器中性点大部分采用不接地运行方式，变压器一般采用分级绝缘结构，绝缘水平相对较低，所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。
根据DL／T620—1997《交流电气装置的过电压保护和绝缘配合》的有关规定，提出以下保护配置意见：a）对110 kV和220 k V有效接地系统中可能偶然形成的局部不接地系统（如接地变压器误跳开关等原因引起）、低压侧有电源的变压器不接地中性点应装设间隙保护。
b）经验算，如断路器因操作机构故障出现非全相和严重不同期产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的110 kV和220 k V变压器的中性点绝缘，宜在中性点装设间隙。
c）变压器中性点间隙值的确定应综合考虑———间隙的标准雷电波动作值小于主变压器中性点的标准雷电波耐受值；———因接地故障形成局部不接地系统时间隙应动作；———系统以有效接地方式运行、发生单相接地故障时，间隙不应动作。
2变压器中性点保护配置方式的分析根据以上配置原则，参照广东省电力试验研究所的试验数据，直径16 mm、水平布置、半球头圆钢的棒－棒间隙放电电压与间隙距离的关系见图1，在Ucp（1±σ）和U50％（1±σ）区间内放电的概率为99．7％［1］。
2．1变压器中性点绝缘水平的选取根据GB 311.7-1998《高压输变电设备的绝缘配合使用导则》，对3～220 k V油纸绝缘设备，耐受操作冲击电压的能力为耐受雷电冲击的0．83倍，其值远超过预期操作过电压水平，所以绝缘水平主要由雷电过电压决定，不需考虑操作过电压的影响。
取中性点绝缘老化累计安全系数为0．85，参考GB311．1—1997《高压输变电设备的绝缘配合》，取雷电冲击安全系数为0．714，工频电压安全系数为1．0，则中性点综合耐受雷电冲击裕度系数为0．6，综合耐受工频裕度系数为0．85。
渭南电网110kV变压器中性点过电压保护方式研究
采 用Ｙ Ｗ一 ２１６型 避霄 器 ，其 额定 电压 为７ Ｖ， ７ ／８ ２ｋ
雷 电冲击 残 乐 为 ｌ６ｋ ８ Ｖ，雷 电 冲击耐 压 耐 １１ ＝ ．Ｘ （ ． ＋ ５ ＝ ４ ． ｋ Ｉ 即设 备 的雷 电耐 受 电压水平 １１ １ ）２ １ Ｖ Ｉ ６ ， 为２ １ Ｖ 即可 满 足要求 ， ４．ｋ ６ 小于 ２ ０ｋ 中性点 耐 ５ Ｖ的
１１ １ ０ ｋ ． Ｖ变压 器 中性 点的 绝缘 水 平 １
阀式 避雷 器 。其余 变 压器 采用 无 间隙金 属氧 化锌 避 雷器 （ Ａ）ＭＯ 参 数 的 型号 集 中选 择 Ｙ１ Ｗ一 ２ ＭＯ ， Ａ ． ７／ ５
１６ ８ 和Ｙ１ Ｗ一 ３２ ０ ． ７ ／０ ，并 非根 据 中性 点 绝缘 水 平 进 ５
级 的变压 器２ 台 ，４ｋ 等 级 的变压 器６ 台 过 电压 ７ ４ Ｖ ８
而对避 雷器并联 间隙 的保 护方式未 加评议 。 本文通 过 对渭 南 电 网１０ｋ 系统 变 压器 中性 点过 电压保 护 方 Ｖ １
式 的调查 统计 ， 合对变 压器 中性点 的绝缘 水平 和过 结
表 １ １ ０ｋ 变 压 器 中 性 点 的 绝 缘 水 平 Ｖ １ ｋ ｖ
２ 过 电压 分 析
在实 际运 行 中 ，变压 器 中性 点 常见 的过 电压 主
要 有 雷 电过 电压 、系统 单相 接地 在 中性 点引 起 的过 电压及 非全 相 运行 在 中性点 引起 的过 电压 等 。
行 选 择 。２０ 年 以来 ，渭南 电网新 投及 正在 设计 的 ０８ １０ Ｖ ｋ 变压 器 中性 点 全部 采用 ＭＯ 并 联 间隙 的保 护 １ Ａ
方式 ， 统计 情况 见表 ２ 。
国产 １０ｋ 变 压器 通 常为 分级 绝缘 结 构 ， １￣ １ Ｖ 表 ３ Ｊ ，

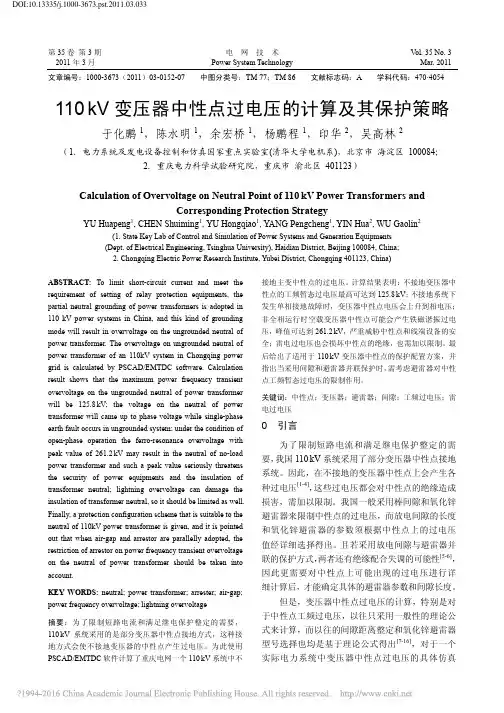

110kV变压器中性点过电压的计算及其保护策略_于化鹏
62.3 − j5.2 116.9 + j17.5
董家溪
6 + j0.6
69.3 + j3.2 苗儿石
松树桥
C12
Rk1 Lk1
Rk2 Lk2
C11
T
C22
一次侧 Ck1
Ck2 二次侧
C11
C22
C21
图 2 变压器高频模型 Fig. 2 Wide band model of transformer
KEY WORDS: neutral; power transformer; arrester; air-gap; power frequency overvoltage; lightning overvoltage
摘要：为了限制短路电流和满足继电保护整定的需要， 110 kV 系统采用的是部分变压器中性点接地方式，这种接 地方式会使不接地变压器的中性点产生过电压。为此使用 PSCAD/EMTDC 软件计算了重庆电网一个 110 kV 系统中不
容 C12。电容参数取自实际变压器的数据。 1.3 计算条件和方法
本文共计算如下几种过电压： 1）有效接地系统下各处发生单相接地故障时， 各不接地主变中性点工频过电压，及系统失去接地 中性点后发生单相接地故障时不接地主变中性点 的工频过电压。 2）非全相运行过电压，需要分类计算，按以 下的情况来分类计算：①线路断线在中性点产生的 过电压；②断路器非全相分合闸在中性点产生的过 电压；③非全相运行时，空载变压器中性点上可能 产生的铁磁谐振过电压。 3）操作过电压，分为单相重合闸及三相合空 线 2 种情况，过电压取 98%统计值。 4）雷电过电压，及考虑加装不同型号避雷器 后的限压效果。
线路参数：取自重庆电网实际数据。 变压器参数：由于变压器中性点的过电压有高 频分量，所以变压器模型采用了图 2 所示的高频模 型。变压器的工频特性用经典变压器模型(由 T 表 示)和漏阻抗(Rki，Lki，i = 1,2，1、2 分别表示一次 侧和二次侧)模拟。经典变压器模型考虑了变压器的 磁路耦合、铁损和铁心饱和特性。用集中参数电容 表示绕组容性耦合对高频特性的影响。其中包括一 次线圈对地电容 C11、二次线圈对地电容 C22、一二 次绕组匝间电容(Ck1，Ck2)、一二次线圈之间杂散电
110kV变压器中性点过电压的计算及其保护策略
110kV变压器中性点过电压的计算及其保护策略朱高波【摘要】在110kV变电站中，为了满足继电保护整定和限制单相短路电流的需求，采用变压器高压侧中性点不接地运行方式或部分变压器中性点不接地运行方式，这样的运行方式会使不接地变压器中性点在某种情况下产生过电压，进而引起绝缘损坏、跳闸等故障，有必要制定有效的保护配置方案。
为此，本文简要分析了110kV变压器中性点过电压，并以某110kV变电站为例，借助PSCAD/EMTDC软件计算了该变电站系统的不接地变压器中性点的过电压，然后提出了可行、适用的变压器中性点保护配置方案，以充分发挥保护策略在防治绝缘损坏、跳闸故障上的积极作用。
【期刊名称】《低碳世界》【年(卷),期】2015(000)023【总页数】2页(P76-77)【关键词】110kV变压器;变压器中性点;过电压;计算;保护策略【作者】朱高波【作者单位】国家电投江西江口水电厂，江西新余338025【正文语种】中文【中图分类】TM862近年来，我国电网建设规模逐步扩大，电网内电源点增加、电压等级升高等现象越来越普遍，对系统运行设备的承载能力、抗短路能力提出了更高要求，这一要求在110kV电力系统中体现的更明显。
我国的110kV变电站系统属于有效接地系统，但是实际运行中，为了满足继电保护整定和限制单相短路电流的要求，其中有部分变压器中性点采用不接地运行方式，一旦发生单相接地短路故障、遭受雷击，极容易造成中性点过电压，对绝缘造成损坏，而110kV变压器大多是分级绝缘，需要采用一定的保护策略来抵制过电压对变压器绝缘的损坏。
因此，提出了本文论题，对110kV变压器中性点过电压的计算及其保护策略进行了扼要分析。
在不接地运行方式下，110kV变压器中性点的过电压主要有两大类，即雷电过电压、内部过电压，它们产生的原理各不相同。
雷电过电压，是由于雷电波沿线路传入变电站或直接击中变电站内造成变压器中性点电位升高，进而产生雷电过电压，其计算公式如公式（1）所示。
110kV分级绝缘变压器中性点保护
中性 点 电位 升高 的稳 态值 Ｕ。 Ｕ Ｋ（ Ｋ＋２ 。 中 ｕ ）其
为相 电压 ， Ｋ＝Ｘ。Ｘ 。 Ｘ 分别 指 电 网 的零序 电 ／ （ 和
将过 电压保 护和 二次 继 电保护相 配合 。
Ｋ ｅ ｏ ｄ ｇ ａ ｅ ｎ ｕ ａｅ ｒ ｎ ｆ ｒ ｅ ； ｅ ｔａ ｏｎ ； ｒｅ ｔｒ ｄｓ ｈ ｒ ｅｓ ａ ｅ￣ｅａ ｒ ｔｃｉｎ ｙ ｗ ｒ ｓ： ｒｄ ｄ ｉ ｓ ｌｔｄ ｔａ ｓｏ ｍ ｒ ｎ ｕ ｒ ｌ ｉｔ ａ ｒ ｓｅ ； ｉｃ ａ ｇ ｐ ｃ ｒｌｙ ｐ ｏｅ ｔ ｐ ｏ
以 下条 件 ：（ ） １ 冲击 放 电 电压 应 低 于变 压 器 中性 点冲
击 耐 压 ；（ ） 弧 电压 应 大于 电 网单相 接 地 而 引起 的 ２灭
操 作过 电 压和 变 压 器 高 压 侧 （１ｋ 系统 ） 相 接 地 １０ Ｖ 单
引 起过 电压对 中性 点绝 缘 破 坏 ， 变 电站设 计 中都要 在
绝 缘 变 压器 中性 点可 直 接接 地 运 行 ， 也可 不接 地 运行
的方 式 。 分级 绝缘 变 压器中性 点 出现过 电压情 况 时 ， 保
护通 常 采用 变 压器 中性 点 装设 避 雷 器和 放 电 间 隙， 其
中避 雷器 主要 是 防止 雷 电过 电压 ； 隙保 护 主要 防止 间 变 压器 中性 点绝缘 遭受 危险 的工频 过 电压及 谐振过 电
（ ｎ ｈ ｔ ｏ ｈ ｍｉ ａ ｎｄ ｓ ｒ ｍ ｐ ｎ Ｌａ ｈ ３ ０６ Ｃｈ ｎ Ｌａ ｚ ｏｕ Ｐｅ ｒ ｃ ｅ ｃ ｌＩ ｕ ｔ ｙ Ｃｏ ａ ｙ， ｎｚ ｏｕ ７ ０ ０， ｉ ａ） Ａｂ ｔ ａ ｔ Ｔｈ ａ ｅ ｒ ｐ ｓ ｓｏ ｅｖ ｈａ ｅｐ ｏ ｅ ｔｏ ｆ ｅ ｔａ － ｐ ｉｔｏ ｈ ｒ ｎ ｆ ｒ ｒｆｏ ｉ ｓ ｌｔ ｎｌｖ ｌ ｓ ｒ ｃ ： ｅｐ ｐ ｒｐ ｏ ｏ ｅ ｖ ｒ ｏ ｇ ｒ ｔｃｉｎｏ ｕ ｒ ｌ ｏｎ ｆ ｅｔａ ｓｏ ｍｅ ｒ ｍ ｕａ ｉ ｅ ｅ ｎ ｔ ｎ ｏ
110kV
施工技术244 2015年23期110kV变压器中性点过电压保护的应用探讨张朋王庆举山东泰开变压器有限公司，山东泰安 271000摘要：现阶段，为了限制短路电流和满足继电保护整定的需要，我国110kV系统采用了部分变压器中性点接地系统。
因此，在不接地的变压器中性点上会产生各种过电压，这些过电压都会对中性点的绝缘造成损害，需加以限制。
基于此，本文就110kV 变压器中性点过电压保护的应用进行分析与研究。
关键词：110kV变压器；中性点；过电压保护中图分类号：TM862 文献标识码：A 文章编号：1671-5810(2015)23-0244-021 变压器中性点的过电压1.1 雷电过电压由于雷电波沿线路传入变电站或直接击中变电站内造成变压器中性点电位升高，变压器中性点上出现的最大雷击过电压主要取决于变压器入口处的避雷器残压和变压器的特性，一般雷击过电压值可按下式计算：Um=（1+r）Ub 式中，n——侵入雷电波的相数；r——变压器振荡衰减系数，对与纠结式绕组取0.5，连续式绕组取0.8；Ub——变压器入口处避雷器上的残压（或放电电压）。
由公式可知，三相同时进雷电波时过电压最高。
1.2 内部过电压1.2.1 单相接地中性点过电压单相接地故障造成三相不对称运行，在变压器中性点上必然会产生过电压。
正常网络发生单相接地故障时，系统允许其工作2h左右，在断路器跳开单相接地故障之前，变压器中性点产生过电压值大小与K=X0/X1有关，其中：X0为零序阻抗，X1为正序阻抗。
由于电网各处X0/X1不容易准确提供，且有效接地系统网络一般K≤3，当K=3时过电压最严重。
此时中性点稳态过电压公式计算为：U0=Ue×K/（K+2）。
当K=3时，U0=0.35Ue，Ue取最高运行线电压，如对于110kV 级变压器，则U0=0.35×110×1.15=44.3kV。
如果系统单相接地时接地变压器侧断路器跳闸，不接地变压器侧断路器拒动，则系统形成局部不接地系统，此时的中性点过电压值更高，其值近视为相电压值，如在110kV变压器中表现的中性点电位的稳态值为73kV。
110kV变压器中性点不接地方式运行时中性点保护问题研究
所 以 ，中性 点棒 一 联保 护 间 隙的工 频 击 穿 电 并
压 应 该满 足 ：
工磐
一 ｊＵ
（ １ ）
式 中 ： 为 棒一 联 保 护 间隙 的工 频 击 穿 电压 有效 并 值 ； 为空 气 间隙工 频击 穿 电压 的标 准偏 差 ， 般 取 一
００ ； 。 ．３ Ｋ 为安 全 系数 ， 般 取 １ ５ Ｋ 为气 象 修 正 系 一 ． ；： ０
ห้องสมุดไป่ตู้
虑 了这 个 因素 ， 并且 在正 常情 况 下 ， 压器 中性 点 变
的绝 缘 完全 可 以耐 受 此 时 的过 电压 ， 因此不 需 要保
护。
击耐 受 ２ ０ｋ 对 中性 点 绝缘 进行 避 雷器 带并 联保 ５ Ｖ，
护 间隙进 行 保 护 ， 要 确定 间隙 长度 及避 雷 器 动作 需 电压 。根 据 其 电路 结 构建 立 Ｐ Ｃ Ｓ ＡＤ仿 真 计 算模 型 如 下 ： 连 变 电站 出线 仅 １条 ． 线 路 长 达 ２ ０ ｍ 祁 且 ５ｋ （ １ ０ ｋ 的默里 线 和 ８ ．０ ｋ 的祁 默 线１ １ ． ７ｍ ７ ０ ３ １ｍ ５ ，做 出 ５ 集 中参 数 Ｐ 模 型 串联进 行模 拟 ． 中祁 默 线使 个 Ｉ 其
５ ％冲击 放 电电压 ； ｏ为 变压器 中性点 冲击耐 受 电 ０ ＵＬ
下 ， 联 保 护 间隙 不应 造成 继 电保 护 动作 ｆ 并 ５ 。根据
此 原则 ：
２ 实例计算与分析
青 海 省祁 连 变 电站 拟 采用 ｌ０ｋ ｌ Ｖ变 压 器 高压
（ ）系统 以有效 接地 方式 运 行发 生单 相接 地故 １ 障时， 中性 点棒一 联保 护 间隙不应 该动 作 。因为此 并 类 故 障 发生 比较频 繁 ， 压器 的设 计 中已经 充 分考 变 侧 中性 点 不接 地运 行方 式 ， １ Ｖ变压 器 高压 侧 中 １ ０ｋ 性点 的绝 缘 水平 为 １ｒ ｎ工频 耐压 ９ Ｖ．雷 电 冲 ｉ ａ ５ｋ
《220kV和110kV主变压器中性点过电压保护配置与使用意见》
220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）一、主变压器中性点接地方式要求500kV-110kV主变压器中性点接地方式应遵循DL/T 559-94《220-500kV电网继电保护装置运行整定规程》和DL/T 584-95 《3-110kV电网继电保护装置运行整定规程》的有关规定，并兼顾各电压等级主变压器中性点绝缘水平。
1. 自耦变压器中性点必须直接接地运行。
2. 220kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 559-94《220-500kV电网继电保护装置运行整定规程》第4.1.4条执行，并应考虑变压器中性点绝缘水平：当主变压器220kV侧中性点绝缘等级为110kV时，220kV侧中性点可不接地运行；当220kV 主变压器的110kV侧中性点绝缘等级为66kV时，110kV侧中性点可不接地运行；当主变压器110kV侧中性点绝缘等级为44kV时，中性点一般应直接接地运行；当主变压器110kV侧中性点绝缘等级为35kV时，110kV侧中性点必须直接接地运行；当220kV主变压器中压侧或低压侧有并网小电源时，220kV侧和110kV侧中性点均宜直接接地运行，220kV进线侧宜配置线路保护。
3. 110kV分级绝缘变压器中性点接地运行方式的安排，应按照DL/T 584-95《3-110kV电网继电保护装置运行整定规程》第4.1.3.4条执行，并应考虑变压器中性点绝缘水平：当主变压器中性点绝缘等级为66kV 时，中性点可不接地运行；当主变压器中性点绝缘等级为44kV 时，中性点一般应直接接地运行，当主变压器中性点绝缘等级为35kV 时，中性点必须直接接地运行。
4．电网变压器中性点接地方式应尽量保持变电所零序阻抗基本不变。
云南电网主变压器中性点接地运行数目均由省调统一分配及管理，各运行单位不得随意更改，需要改变变压器中性点运行方式时，应事先得到省调同意。
在操作过程中允许某一厂站中性点接地数短时超过规定。
110kV变压器与中性点间隙成套装置技术规范书(技术文件)
商都县长胜梁科智华远风电厂110kV升电站工程110KV变压器及主变放电间隙技术规范书供货范围一览表：（含备品备件）交货期：2012年10月10日交货地点及方式： 110kV变电站现场，投标单位负责将变压器卸到变压器基础台面上。
第一章总的部分本技术规范书所列之技术条件为本工程最基本技术要求，投标方应根据本技术要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术规范书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。
本技术规范书应满足除供方在投标技术报告中提出的各项技术指标外未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，需方有权利要求供方选择最严格要求供货。
制造厂家应采用国内最先进的生产工艺进行生产，符合国家最新颁布的有关技术标准的要求。
如已颁布最新标准，以新标准为主。
不能因本技术规范书的遗漏、疏忽和不明确而免除向需方提供最好的原料、质量及服务的责任。
倘若发现有任何疏漏和不明之处，供货单位应及时通知设计单位和需方，在差异问题未纠正之前进行的任何工作均应由供货厂家负责。
一、参照标准1、国内标准：GB/T 17468—1998《电力变压器选用导则》GB1094.1—1996《电力变压器》中的生产规范要求；GB 1094.1-1996《电力变压器第一部分总则》GB 1094.1-1996《电力变压器第一部分温升》GB1094.2—1996《电力变压器》中温升的生产规范要求；GB1094.3—2003《电力变压器》中绝缘水平和绝缘试验的生产规范要求；GB1094.5—2003《电力变压器》中承受短路能力的生产规范要求；GB/T6451—1999《三相油浸电力变压器技术参数和要求》中的生产要求；JB/T 10088-1999 《6～220kV变压器声级》中的规范要求；GB311.1-1997《高压输变电设备的绝缘配合》GB6434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164《油浸式电力变压器负载导则》GB4109《高压套管技术条件》GB763《交流高压电器在长期工作时的发热》GB16847《保护用电流互感器暂态特性技术条件》GB/T4365-2003《电工术语电磁兼容》GB5273《变压器、高压电器和套管的接线端子》GB2536-90《变压器油》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156《标准电压》GB191《包装贮运标志》GB5027《电力设备典型消防规程》GB14109《交流电压高于1000V的套管通用技术条件》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布。
110kV变压器中性点过电压保护的应用探讨
（． 永 济供 电 支公 司 ， 山 西 永 济 １ ０ ４ ０ ；２ 运 城 供 电分 公 司 ，山 西 运 城 ４５０ ． ０４０） ４ ０ ０
摘要 ：阐述 了 １ ０ｋ 变压 器 中性 点 绝缘及 接地 方 式 ，对 系统 单相 接 地故 障时 变压 器 中性 点过 电 １ Ｖ
截波 耐 受 电压 分 别 为 １ ０ ｋ ８ Ｖ、２ ０ｋ ５ Ｖ、３ ５ｋ ２ Ｖ，
ｂ ）保护 间 隙 的放 电 电压 应 大 于 因 电 网一 相 接
地 而 引起 的 中性 点 电位 升高 的暂 态 最 大值 。 ，以
免 继电保护误 动 。
Ｕ。 一 （ ＋ｙ （ ／ （ ＋ ）， １ ） ， ， ２ （） １
１ １ ０ｋ １ Ｖ变 压 器 中性 点 绝 缘及 接 地 方 式
国产 １ ０ ｋ 变压 器 一 般 采 用 分 级 绝 缘 结 构 ， １ Ｖ
中性点 绝 缘 有 ３ Ｖ、４ Ｖ、６ Ｖ 电 压 等 级 ， ５ｋ ４ｋ ０ｋ
压器 中性点 的过 电压保 护通 常采 用水 平棒 间 隙的保
收 稿 日期 ：２ １ — ２ ０ ，修 回 日期 ：２ １ — ５ ２ ０ ００ — ３ ０ ００—４
器 中性点 装设 以下 保护 ［ 。 ４ ］
ａ ）中性 点装 设 放 电 间 隙 时 ，应按 规 定 装 设 零 序 电流保 护 ，并 增设 反应 零序 电压 和 间隙放 电 电流 的零序 电流 电压 保护 。当电力 网单 相接 地且失 去接 地 中性 点 时 ，零序 电 流 电压 保 护 约 经 ０ ３ ． ． ～０ ５Ｓ 时 限动 作 于断开 变压 器各侧 断路 器 。 ｂ ）中性 点不 装 设 放 电间 隙 时 ，应 装 设 ２段 零 序 电流保 护 和 ｌ 零序 电流 电压 保护 。零 序 电流保 套 护第 １ 设 置 １ 时 限 ，第 ２段设 置 ２个 时限 ，当 段 个
110kV变压器中性点接地方式与保护配置分析
110kV变压器中性点接地方式与保护配置分析刘丛然;刘健;龙家文【摘要】电力系统中变压器中性点的接地方式和保护配置,是一个关系到电网安全运行的综合性问题,它与电压等级、电网结构、绝缘水平、供电可靠性等都有密切的关系.我国1 10kV及以上电网一般采用大电流接地方式,即中性点有效接地方式,发生单相接地故障时,暂态过电压水平较低,故障电流较大,继电保护迅速动作于跳闸以切除故障.主要研究分析了110kV变压器的接地方式及保护配置,并根据大港油田某变电站发生的实际案例来详细分析故障发生的过程及保护配置的必要性.【期刊名称】《电气开关》【年(卷),期】2014(052)006【总页数】3页(P100-102)【关键词】变压器中性点;间隙;避雷器;零序保护【作者】刘丛然;刘健;龙家文【作者单位】大港油田电力公司生产调度中心,天津300280;大港油田电力公司生产调度中心,天津300280;大港油田电力公司生产调度中心,天津300280【正文语种】中文【中图分类】TM7321 前言在110kV及以上电压等级电网系统中，电力变压器是电力生产的核心设备，其成本较高，为了减少成本，减小变压器的内绝缘尺寸从而使整个变压器的尺寸缩小，变压器普遍采用分级绝缘结构，其特点是中性点的绝缘水平低于三相端部出线电压等级的绝缘水平。
在部分变压器中性点接地的电网中，接地短路故障是较常见的故障(约占故障总数的85%以上)。
当系统发生接地故障，中性点接地的变压器跳开后，电网变成不接地系统，电网零序电压升高或谐振等都会使不接地变压器中性点遭受过电压，从而危及变压器的中性点绝缘。
因此，处于该系统中运行的大型变压器必须装设中性点保护[1]。
2 变压器中性点接地方式2.1 变压器中性点接地系统的优缺点对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流，从而使保护装置(继电器、熔断器等)迅速准确地动作，提高了保护的可靠性。
110kV和220kV变压器中性点过电压保护方式的选择
110kV和220kV变压器中性点过电压保护方式的选择Selection of over-voltage protective schemes on 110kV and 220kV transformer neutral陆国俊(广东省广电集团公司广州分公司，广州，510600)摘要对110kV和220kV变压器中性点过电压产生原因进行分析，提出过电压保护配置的原则，并在间隙动作试验数据的基础上，对各种保护方式进行分析对比，提出选择意见。
Abstract Analyzed the over-voltage creation on 110kV and 220kV transformer neutrals，offer the principal of over-voltage protection, Based on the gap discharge test data，compared with diversified protective schemes，selection opinion are given.关键词变压器中性点保护方式选择Key words transformer over-voltage protective schemes selection0 引言由于系统运行需要，110-220kV有效接地系统的变压器中性点大部分采用不接地运行方式，变压器一般采用分级绝缘结构，绝缘水平相对薄弱，所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。
1 变压器中性点过电压的产生1.1 雷电波的影响雷电波对变压器中性点的影响可以变压器绕组的波过程进行分析，变压器绕组的等值电路可用图l表示，其中C0表示绕组单位长度的对地等值电容，K0表示绕组单位长度的匝间互电容，L0绕组单位长度的等值电感。
1.1.1 波过程的起始电压分布在波过程起始状态中，可以忽略电感和线路波阻的影响。
110kV主变中性点过电压保护配置分析
项进行配合应是我们考虑 的方 向。 下面介绍采用无间隙氧化锌避雷器 ＋棒 间隙 ＋零序过压 、
间隙电流保护方案的一些考虑 。
（ １ ）遵循 Ｊ Ｂ ｆ ５ ８ ９ ４ — ９ １ 《 交流无间 隙金属氧化 物避雷器使
用导则》 的原则 ， 在保证雷 电冲击残压 满足要求的前提下 ， 对可 能不接地的 １ １ ０ ｋ Ｖ分级绝缘变压器 ， 选择 中性 点无间隙氧化锌
的过 电压保护设备要能全面避免主变遭受过 电压 的损伤。
２ 、 关 于避 雷 器 的 保 护 作 用
（ ２ ） 其伏 、 秒特性是一条 较陡 的带 区， 在持续时 间很短 的雷 电过 电压作用 时的放 电电压 ，要 比作用 时间长 的工频放电电压 要高 的多 ， 存在和变压器的伏秒特性配合难的问题 。 （ ３ ） 由于放 电间隙放电的弧 电阻很小 ， 在放 电后形成波尾极
从上面简单分 析可 以看 出，单一避雷器 和单一放 电间隙保
护主变 中性点绝缘 是不可取 的，如何利用各 自的长项而避开短
避雷器的额定电压 如果 比上述值选择低 了 ，阀式避雷器将 在线路单相接地主变失 去中性点 的过 电压出现后无法灭弧而爆 炸。 对无间隙氧化锌避雷器 ， 同样将使其在一次过电压下 吸收能 量过 多而劣化损坏 。反之 ， 额定电压过高 ， 则相应 的冲击放 电电 压和残压将增大 ， 保护设备 的限压效果变坏 。 从上面的过 电压情
棒一棒放 电间隙属极不均匀 电场 ， 放 电间隙对雷电过电压 、
操作 过电压和工频过 电压均有保护作用 。 《 交流电气装置 的过 电
压保护和绝缘配合》 中指 出： “ 应 避免在 １ ｌ Ｏ ｋ Ｖ及 ２ ２ ０ ｋ Ｖ 有效 接地系统中偶然形成局部不接地 系统 ，并产生较高的工频过 电 压 ，对 可能形 成这 种局 部 系统 、低 压侧 有 电源 的 １ １ ０ ｋ Ｖ 及 ２ ２ ０ ｋ Ｖ 变压器不接地 的中性点应装设间隙” 。 放电间隙也有如下弱点 。 （ １ ）放电间隙的放 电电压的分散性较大 ，放电后不 能熄灭
110kV分级绝缘变压器中性点保护间隙配置
110K V分级绝缘变压器中性点保护间隙配置0 引言变压器中性点接地的配置原则是在有效接地系统发生单相接地故障时系统的中性点不允许失地，且必须保证其有效性(X0/X1<3)。
对不接地的分级绝缘变压器中性点因绝缘水平的要求，通常接有相应的避雷器及保护间隙，所以，中性点保护间隙应从继电保护和过电压保护两方面考虑。
装并联间隙的初衷是防止避雷器在内部过电压下动作承受不住而爆炸，损坏主变及附近设备，因而要求间隙的配合特性是：在雷电过电压作用时避雷器动作，间隙不动作;在内部过电压作用时避雷器不动作，间隙动作，两者的分工是清晰的。
间隙要满足动作值和不动作值两个条件，这种要求对220kV变压器中性点易办到，而对110kV变压器中性点则较难。
以往按电力试验单位提供的间隙尺寸装配，并不要求再做试验，试验室提供的数据是分别施加工频和雷电波测试到的，与实际运行工况相差很大。
在多雷区，变电所近区线路单相接地时，大气与内部过电压往往同时出现，叠加后传递到并有间隙的中性点，既不是纯工频也不是标准雷电波。
在试验室得出的两项独立的数据很难代表所遇到的真实情况。
另外，空气间隙受气象条件、电极形状及本身放电电压的离散性的影响，可*性较差，至少广东省的运行经验证实了这一点。
这里还应强调的是，水电生字(78)184号文(附件)下达之后，在不需要加装棒间隙，错误地认为加上间隙总会有好处，再加上继保配置不当，所有的因素累积到一起，间隙误动造成主变跳闸和10 kV母线停电事故。
可以统计出珠海地区在四年内雷电期间110kV线路单相接地时，间隙共动作11次，误动率占100%，没有装间隙的却是平平安安。
1 中性点间隙与继电保护110kV及以上电是有效接地系统，今日电结构通常由220kV变电所以辐射状向110kV变电所供电。
110kV接地的中性点设置在220kV变电所的220/1l0 kV 降压变压器上，是零序电抗的主通道，是保证系统有效性(X0)的主导成分，是不允许失地的。
110kV变压器中性点间隙保护的配置与整定
110kV变压器中性点间隙保护的配置与整定发布时间：2023-01-05T02:54:40.148Z 来源：《福光技术》2022年24期作者：肖彬[导读] 计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。
贵州电网公司凯里供电局贵州凯里 556000摘要：计算分析某110kV主变压器中性点不接地时的过电压，根据南方电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式，并确定了间隙距离。
通过继电保护定值的整定，保障了变压器在系统发生单相接地、或雷电冲击时，均能安全稳定运行。
关键词：变压器中性点；单相接地；间隙保护并联避雷器1变压器中性点间隙保护的配置变压器中性点间隙保护结构原理如图1所示，放电间隙、避雷器和接地隔离开关并联配置。
接地隔离开关可根据电力调度要求投用或退出，投用表示变压器中性点采用直接接地方式，此时变压器中性点与大地接通，放电间隙被旁路，构成了电力系统零序电流的流通回路，可根据变压器中性点处电流互感器配置零序过电流保护。
退出表示变压器中性点采用间隙接地方式，此时变压器中性点与大地之间不构成零序电流通路，在系统发生接地故障不失地时，零序电压或放电间隙电流达到整定值，间隙保护动作退出变压器运行。
当变压器遭受雷电高电压时，中性点避雷器可靠动作保护绝缘不受损坏。
3.3放电间隙与避雷器的配合如图1所示，变压器中性点放电间隙与避雷器并联，避雷器的型号Y1.5W-72/186，标示避雷器的额定电压为72kV，雷电冲击电流残压186kV。
如果中性点出现超过72kV稳定的工频过电压，避雷器在该电压下长时间运行有可能烧毁。
因此，从保护避雷器的角度，要求间隙动作的最大工频击穿电压应小于避雷器额定电压。
110kV主变中性点过电压保护配置的探讨
回路 中连上 零序 电 流保 护 ， 依 靠断 路器跳 闸来 灭弧 ， 但 这会 造成 跳 闸停 电的 问题。放 电间隙在持续 时间很短 的雷 电过 电压作用 时 ， 放 电 电压要 比作用 时间较长 的工频放 电电压要高 的多周 此 与变压 器存在 着伏秒 特 性配合 较难 的问题 。由于放电间 隙放 电 的弧 电阻很小 ， 其放 电后形成 截 波的波 尾极 陡 ， 对变压 器 的线 圈纵 绝缘有较 大 的威 胁 ， 所 以在变压 器 中 性点 中一般 不宜单 独使用 放电 间隙 。另外 ，不对 称接地 短路故 障 情况 下， 靠继 电保护 切除故 障 时 ， 存 在工 频零 序 电流 冲击 主变 ， 其 间 隙放 电 的截波 对主变 的纵 绝缘也 会产生影 响。 ３ ． ２单独 采用避雷 器保护 安装 在主变 中． 眭点 的避雷 器 ，主要 能保护 雷 电过 电压和操 作过 电 压， 对部分工 频过 电压 能也有一 定的 限制作 用 。 避 雷器具有优 异的非线 性 伏安 特 Ｉ 生，陡波 响应特 较好 ， 残 压随 冲击 电流波头 的时变特 ｝ 生 平 稳， 不存 在 间隙的击穿 和灭 弧问题 ， 而 且避雷 器通 流容量 大 、 无续 流 、 动 作 迅速 、 对 主变 冲击小 。但避 雷器不 能防护工 频过 电压 ， 在较 高 的工频 过 电压 下 ， 常常 自身难 保 ； 对 于持 续 时间较 长 ， 超过 其额 定 电压 的暂 时 过电压（ 女 口 工频过电压和谐振过电圃 也无能为力 ； 另外避雷器保护需进 行 定期 的预防性试 验 ， 造成维护工 作量大 。 避雷器保 护使用 的主要有 无间 隙 的氧 化锌避 雷器 和有间 隙的普 阀 避 雷器 。氧化锌避 雷器与普 阀避雷器相 比有更 多多优点 ， 更适 合用 于 中 性 点非直 接接地 的主变 中ｌ Ｊ 生 点 。不管 使用 哪一种避 雷器都 要求其 额定 电压不低于避 雷器安 装点 的暂 时过电压 ，而终端 站 １ １ ０ ｋ Ｖ变压器 中性
110kV及以上主变压器中性点过电压保护选择规范
Q/GZW 1 0004-2010
附录 A （资料性附录）
变压器中性点间隙值的选择
A1 间隙工频放电电压 ucp 值
间隙距离（mm）
95
110
130
135
140
ucp(kV) σ(kV) ucp－3σ(kV) ucp＋3σ(kV)
48.5 52.0 56.6 57.8 59.0
1.46 1.56
本规范适用于贵州电网 110kV 至 500kV 变电站的变压器中性点过电压保护的选择。 2 规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡注明日期的引用文件，其 随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，鼓励使用本规范的相 关单位及个人研究是否可使用这些文件的最新版本。凡未注明日期的引用文件，其最新版本 适用于本规范。
中性点间隙值的确定应综合考虑如下三点： a） 对中性点绝缘保护的要求，即间隙的标准雷电波动作值小于主变中性点的标准雷电
波耐受值。 b） 因接地故障形成的局部不接地系统时该间隙应动作，应以最低运行相电压（正常电
压的 0.9）下，单相接地时中性点稳态过电压进行验算。 以上两点决定间隙的最大距离值，通常能满足后一点的要求，就能满足前一点的要求， 因此保护间隙的最大距离值用最低运行相电压下，单相接地时中性点稳态过电压校核。 c） 系统以有效接地方式运行，发生单相接地故障时，间隙不应动作，以此决定间隙的
1.7
1.73 1.77
44.1 47.3 51.5 52.6 53.7
间隙距离 (mm) 240
保护间隙的推荐距离应进行海拔修正，建议参考《电力工程电气设计手册电气一次部
分》的“空气间隙的选择”，引用采用 K ，修正公式为U 0 X = U 0 / K 。通过U0 X 推算间隙 值，为便于运行管理，建议按每 500m 选择推荐距离。其中 K 为空气密度系数值，当海拔每 升高 100m 时， K 值降低 0.75%，海拔为 1000m 以下时， K 宜取 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV变压器中性点过电压保护
我国主要对于110kV电力系统进行应用，该系统属于接地系统，但位于变电站的部分较短线路由于会受到信号对其的干扰，因此为有效避免干扰，采用了较短线路实行不接地的运行方式。
但该方式仍存在一定的弊端，这种运行情况下，雷击以及单相接地短路故障都会使得中性点有电压通过，因此不利于确保其绝缘性，对工作人员以及供电的安全起到一定的威胁性。
本文从110kV变压器中性点过电压保护进行了探讨，并做出了详细的分析。
1 110kV变压器中性点绝缘及接地方式
随着当前的不断发展，我国大多采用国产的分级绝缘结构，中性点分为不同的电压级别，从而对于其安全性进行有效的控制。
并且国产变压器按照国家规定也对于雷电全波和截波耐受电压进行了合理的设置。
110kV 在我国广泛被采用，该系统是大接地的电流系统，对于电流的稳定性有所保证，并且减弱了其他食物对其产生的干扰性，能够良好的对于继电进行保护。
在应用过程中大多的110kV变压器中性点可直接接地使用，但部分需要在不接地的情况下对其进行使用。
2分级绝缘变压器中性点的过电压保护方式
在110kV系统的使用过程中存在着不稳定的情况，在局部不接地的位置有电源流过，伴随着磁电感的产生，会对于整个电路造成谐振，从而引发较高的电压经过，分级绝缘变压器在此过程中就会受到较大的影响，甚至会造成绝缘的损坏，对人们的安全造成威胁。
因此，通常对于中性点的过电压保护采用水平棒间隙的保护方式。
整个系统中对于变压器的中性点也有着一定的要求。
要求其冲击放电的电压不可超过冲击时的耐压值，并且保护间隙放电所产生的电压也应大于其点位上升高过程当中所产生的最大值。
3分级绝缘变压器中性点的保护配置
3.1对于中性点装设放电间隙的保护
在中性点放电的间隙，应进行零序电流的保护，并且设置零序电压的保护，从而使得中性点没有及时起到作用时也对于断路器进行断开。
3.2对于不装设放电间隙中性点的保护
当母线位置上的变压器都不接地运行时，应首先对于变压器进行断开，从而进行有效的保护。
4110 kV系统单相接地故障变压器中性点过电压分析
4.1中性点直接接地变压器
中性点直接接地的变压器固定在地面，其经过的电压都为地电压，甚至在其系统出现故障时都为仍未低电压，不会受到改变。
4.2中性点不接地变压器
在变压器的运行过程当中，中性点的变化与地电压的不对称程度有着明显的关联。
经过详细的计算研究，得出结论：在同一个系统当中，母线单相接地时变压器的中性点电压较大，大过母线接地时所通过的电压。
在110kV接地系统中，中性点不接地而此时母线出现故障时，此种情况下中性点的电压值为最高。
中性点在不接地的情况下，忽略对地电容的考虑，而只关注电位所引起的变化，并没有电流产生，而考虑进电容条件后，电容电流才会有所产
生，但产生量极小。
但该电流可忽略不计，不会对于接地电位有任何的影响。
而金属性接地相时，接地的相电流同样为零，但不同的是，其电压会变为原来正常电压的1.7倍左右，并且中性点电位会急剧升高。
5分级绝缘变压器中性点棒间隙有关要求
我国相关规定对于分级绝缘变压器中性点棒间隙有着相应的要求，因此结合相应的要求得出，220kV应选用二百五十毫米至三百毫米之间的间隙距离；110kV则需要选用一百零五毫米至一百一十五毫米之间的间隙距离。
并且还要结合变压器所产出的相应年份进行结合，从而进一步的进行分析。
例如，在1983年所产出的110kV变压器，其绝缘水平是35kV，因此，还应在间隙的基础上并联一个金属氧化物避雷针，从而进一步对于其安全性有效的保证。
棒间隙所使用的圆钢可以对于直径在十四毫米至十六毫米之间结合实际情况进行合理选择，圆钢之间的棒间隙应进行严格的测量，并且呈水平条件下进行摆放，端部应设置为半球形，并且应在加工过程中进行严格的把关，保证圆钢的表面光滑，不存在不合格材料所制成的产品应用到系统中去。
选材合格的棒应在尾部留有相应的距离，从而制作成螺旋口，方便在应用过程中对于其长度进形合理的调节。
在对于棒间隙的安装过程中还应对于其与周围物体的距离条件结合进去，进行相应的考虑。
接地棒的长度应大于零点五毫米，并且应高于地面两米，从而保证其安装后使用过程中的质量。
并且在应用到使用过程中应定期对于其间隙进行检查，并及时对其进行相应的调整。
在低压和中压侧不存在变压器的情况，中性点处可不用对于ct进行设置，也对于成本有所减少，但若结合实际情况分析后发现需要对于ct 进行设置，则可适当将保护时间适当的进行延长。
6结语
MOA在电路中进行设置会产生较大的优势，其有利于对于外电压的大小进行控制，但也存在一定的弊端，在过电压下则不能产生很强的防护能力。
而棒间隙在其中起到了十分重要的作用，其有效的对于内部的过电压进行了相应的保护。
由此可见，在变压器对于电压进行有效保护的方法选择时，应对于各种形式的过电压承受能力进行详尽的考虑，从而找出最适合当前情况的保护方法，以促进今后更好的应用。
变压器在单相接地的情况下，必须采用棒间隙对其进行有效保护。
对于棒间隙的使用，不仅有利于中性点绝缘的进一步保证，还有利于在变压器因接地产生故障而转为孤立绝缘时，对其运行方法进行了有效的改变，从而有效的对于运行方式进行调整，防止其损坏的方式。
并且棒间隙的结构十分简单，在使用过程中的作用也相当可靠，能够对于变压器进行可靠的保证，但对于间隙参数的确定存在一定的困难，因此放电具有较大的分散性，对于继电的依赖程度大，因此在使用中还应对此问题予以注意。
