给排水处理监控系统监控程序设计
关于智能建筑中水工程控制问题探讨

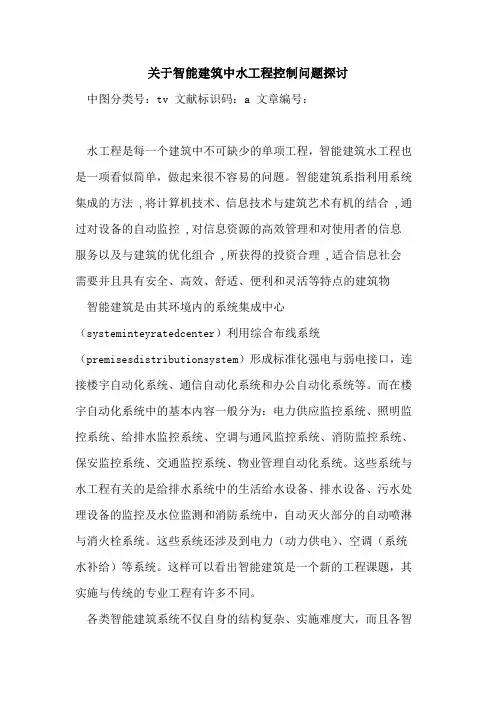

关于智能建筑中水工程控制问题探讨中图分类号：tv 文献标识码：a 文章编号：水工程是每一个建筑中不可缺少的单项工程，智能建筑水工程也是一项看似简单，做起来很不容易的问题。
智能建筑系指利用系统集成的方法 ,将计算机技术、信息技术与建筑艺术有机的结合 ,通过对设备的自动监控 ,对信息资源的高效管理和对使用者的信息服务以及与建筑的优化组合 ,所获得的投资合理 ,适合信息社会需要并且具有安全、高效、舒适、便利和灵活等特点的建筑物智能建筑是由其环境内的系统集成中心（systeminteyratedcenter）利用综合布线系统（premisesdistributionsystem）形成标准化强电与弱电接口，连接楼宇自动化系统、通信自动化系统和办公自动化系统等。
而在楼宇自动化系统中的基本内容一般分为：电力供应监控系统、照明监控系统、给排水监控系统、空调与通风监控系统、消防监控系统、保安监控系统、交通监控系统、物业管理自动化系统。
这些系统与水工程有关的是给排水系统中的生活给水设备、排水设备、污水处理设备的监控及水位监测和消防系统中，自动灭火部分的自动喷淋与消火栓系统。
这些系统还涉及到电力（动力供电）、空调（系统水补给）等系统。
这样可以看出智能建筑是一个新的工程课题，其实施与传统的专业工程有许多不同。
各类智能建筑系统不仅自身的结构复杂、实施难度大，而且各智能化系统之间具有很强的相关性，无论是规划设计还是施工，都有大量的协调和管理工作。
在一般建筑中，将上述涉及水工程单独设计及施工，给相关专业中提出相关设备用电要求。
而在智能建筑中不能这样单一处理问题。
因为以上各个系统看是单独项目，实际做起来则是相互关联、相互配合等。
比如：设备用电的供电质量，回路要求等，不单单是电力专业的问题，而且还是水工程专业应达到什么程度的要求。
这些要求需要电力专业如何解决，这些要求进一步反馈回来，看是否能达到水工程的要求。
智能建筑水工程监控系统的基本功能主要体现在：检测给水泵、排水泵、消防泵、饮用水泵的运行状态，检测生活水池、饮用水箱、污水池的水位，污水泵的开与关，水压的高低。
第章-给排水工程仪表与控制(1)
第章-给排水工程仪表与控制(1)
给排水工程是建筑物中具有重要作用的一个分支，为了保障其正常运行，必须要有合适的仪表与控制系统进行监测与调控。
本章将从给排水工程仪表、给排水工程控制系统、以及控制系统的运行进行讨论。
一、给排水工程仪表
1.流量计
流量计是用来测量水流速和流量的仪器。
在给水管道中，通常采用涡街流量计、超声波流量计等技术手段进行测量。
2.压力表
压力表是用来测量管道内压力的仪器。
主要用于监测和调节管道内的水压，供水管道内的压力通常控制在2.5~4.0kg/厘米²。
3.液位计
液位计是用来测量储水池、水箱等水位高度的仪器。
在基建工程中，液位计使用广泛，其通过计算水箱中的水位高度来保障水位的平衡。
二、给排水工程控制系统
给排水工程控制系统是保障给水清洁、卫生、畅通的一个重要设备，它主要由控制器、执行器、传感器、监控系统四个部分组成。
其中控制器负责处理传感器测得的信息并通过执行器来完成具体控制任务。
三、控制系统的运行
控制系统的运行需要有精准的控制算法与严密的程序设计。
其通过监
测和调节管道内的水流量、压力及水位变化，从而达到自动化的控制
效果。
在使用控制系统前，应对相关人员进行培训，确保其了解仪器与控制
技术的基本原理。
同时，运行过程中应注意仪器的保养养护，定期进
行检测与维修，以确保其正常运行。
总之，给排水工程仪表与控制是基础设施建设计划中至关重要的环节。
优秀的仪表与控制系统可以有效保障基础建设中给排水的清洁与畅通。
基于stm32的简易水情检测系统设计
基于stm32的简易水情检测系统设计目录第1章绪论 (4)1．1课题研究的目的及意义 (4)1．2课题研究的国内外发展现状 (4)1．3本课题的主要内容 (5)1．4论文结构安排 (6)第2章PH传感器检测模块 (7)2．1 PH检测传感器的组成 (7)2.1.1 PH复合电极 (7)2.2.2 PH传感器 (7)2．2 PH传感器的工作原理图 (8)2．3 PH工作原理 (8)第3章系统整体设计 (11)3．1系统方案论证 (11)3.1.1微处理器的论证与选择 (11)3.1.2液晶显示模块的论证与选择 (11)3.1.3超声波检测模块的论证与选择 (12)3.1.4温度检测模块的选择 (12)3.1.5串口通信的论证与选择 (12)3．2系统电路设计的指标 (13)3.2.1系统框架 (13)3.2.2超声波测距子系统框图 (13)3.2.3 PH检测子系统框图 (13)3.2.4温度检测子系统框图 (13)第4章系统硬件电路的构成 (14)4．1 STM32F407VET6最小系统 (14)4．2水位传感器 (14)4．3温度传感器 (16)4．4 RS-232串口通信模块 (17)4．5液晶显示模块 (17)第5章系统软件的设计 (18)5．1程序编程软件 (18)5．2程序编程软件 (18)5．2 .1程序功能描述 (18)5．2 .2程序的软件设计思路 (19)5．3 ADC程序编程软件 (19)5．4温度采集模块编程 (19)5．5水位采集模块编程 (20)5．6 PH值采集模块编程 (20)5．7显示模块编程 (21)5．8串口通信模块编程 (22)第6章系统调试与数据测量 (23)6．1测试条件与仪器 (23)6.1.1测试条件 (23)6.1.2测试仪器 (23)6．2测试数据及结果分析 (23)6.2.1测试数据 (23)6.2.2测试分析与结论 (24)结语 (25)第1章绪论1．1课题研究的目的及意义自我国改革开放以来，水情检测系统设计获得越来越多其他行业的关注和重视。
水塔供水自动控制系统的设计
水塔水位的PLC控制的设计PLC课程设计说明书姓名班级学号专业机电一体化技术教师组别日期 2012.1.10成绩目录一概述 (1)二水塔供水自动控制系统方案设计 (2)设计方案 (2)三水塔水位自动控制系统设计 (2)1水泵电动机控制电路的设计 (2)2水位传感器的选择 (4)四水位自动控制系统的组成 (6)1、系统构成及其控制要求 (6)2系统框图 (7)五 PLC的设计 (8)1可编程序控制器(PLC)简介 (8)2PLC工作原理 (8)3PLC的编程语言--梯形图 (9)4SYSMAC-C系列P型机概述 (11)5水塔水位自动控制系统的软件设计 (12)六结束语（系统总结分析） (17)1系统的优点 ............................................................................ 错误!未定义书签。
2结束语 .................................................................................... 错误!未定义书签。
参考文献 (19)致谢 (20)水塔供水自动控制系统的设计一概述水塔水位控制系统采用交流电压检测水位,在控制系统启动后，若水槽水位低于水槽最低水位S2时液位传感器将水位信号转化为电信号向PLC发出信号，PLC根据此信号打开补水泵向水槽补水，当水位达到水槽最高水位S4时液位传感器将水位信号转化为电信号向PLC发出信号停止补水泵的工作，当水塔水位达到最低水位S2时，液位传感器将水位信号转化为电信号向PLC输出，PLC在收到信号后启动水泵向水塔加水，当水塔水位达到最高水位S1时传感器将水位信号转化为电信号向PLC发出信号停止水泵的工作。
二水塔供水自动控制系统方案设计设计方案PLC和传感器构成的水塔水位恒定的控制系统原理。
在控制系统启动后，若水槽水位低于水槽最低水位时液位传感器将水位信号转化为电信号向PLC发出信号，PLC根据此信号打开补水泵向水槽补水，当水位达到水槽最高水位时液位传感器将水位信号转化为电信号向PLC发出信号停止补水泵的工作，当水塔水位达到最低水位时，液位传感器将水位信号转化为电信号向PLC输出，PLC在收到信号后启动水泵向水塔加水，当水塔水位达到最高水位时传感器将水位信号转化为电信号向PLC发出信号停止水泵的工作。
污水处理监控系统
污水处理监控系统引言概述：污水处理监控系统是一种用于监测、控制和管理污水处理过程的技术系统。
它通过实时监测污水处理设备的运行状态和水质参数，提供数据分析和报警功能，以确保污水处理过程的高效运行和环境保护。
本文将详细介绍污水处理监控系统的五个关键部分。
一、传感器与仪器设备1.1 水质传感器：水质传感器是污水处理监控系统的核心组成部分之一。
它能够实时监测水中的各项水质参数，如pH值、溶解氧、浊度等。
传感器通过采集水样并将数据传输给监控系统，确保处理过程中水质符合标准。
1.2 流量计：流量计用于测量进出水口的流量。
它能够准确记录水的进出量，帮助运营人员了解处理过程中的水量变化，并及时调整处理设备的运行状态。
1.3 温度传感器：温度传感器用于监测处理设备的温度变化。
通过实时监测温度，可以及时发现设备故障或异常情况，并采取相应的措施，确保设备的正常运行。
二、数据采集与处理2.1 数据采集系统：数据采集系统是污水处理监控系统的重要组成部分。
它能够实时采集传感器所获取的数据，并将数据传输给监控系统进行处理分析。
数据采集系统需要具备高效稳定的数据传输能力，以确保数据的准确性和实时性。
2.2 数据处理与分析：数据处理与分析是污水处理监控系统的核心功能之一。
监控系统能够对采集到的数据进行处理和分析，生成各种报表和图表，帮助运营人员了解处理过程中的关键指标变化趋势，并及时发现问题和异常情况。
2.3 数据存储与备份：监控系统需要具备可靠的数据存储和备份功能，以确保数据的安全性和可靠性。
数据存储与备份系统需要具备大容量、高速度的数据存储能力，并能够定期备份数据，以防止数据丢失和系统故障。
三、报警与预警功能3.1 报警系统：报警系统是污水处理监控系统的重要组成部分。
它能够根据设定的阈值，监测处理过程中的关键指标，并在超过或低于阈值时发出报警信号。
报警系统可以通过声音、光信号或手机短信等方式向运营人员发送报警信息，以便及时采取措施。
给排水设备设施操作规程(9篇范文)
给排水设备设施操作规程（9篇范文）【第1篇】给排水设备设施操作规程1、开机前先检查输入电压是否正常,电控柜内的电器元件是否正常,根据电机额电流调整热继电器数值。
2、检查水泵进出口阀门有无打开,阀门的工况是否良好,水泵电柜的电气性能和机械性能是否正常,如配有气压罐,则应对气压罐的外形检查,防止变形或锈蚀。
3、接通电源,合上柜内开关,检查电源、指示灯、电压表、电流表等是否正常。
4、给水设备1)试运转时,应至少二人以上配合进行,其中一人观察水泵电机运转情况,另一人在控制柜前进行操作,将电柜操作面板上的万能开关转至手动,利用在面板上的手动按钮分别点动各台水泵电机,以确定水泵电机运行情况是否正常。
2)手动操作,将转换开关拔至手动位置,选取要运行的水泵,按起动按钮,选取的水泵起动供水,需要停止时按停止按钮,水泵停机,如需转换水泵供水,必须先停已起动的水泵,再起动需转换的水泵。
使用手动操作时,需要设专人现场监控,防止管道压力过高或过低。
3)自动操作,将转换开关拔至自动位置时,水泵进入自动运行状态,水泵将依据设定压力,自动调节水泵运转速度并自动循环转换水泵供水。
4)关机,将转换开关拔至停位置时或使用停止按钮,水泵停机,然后断开柜内总开关及总电源。
5)运行时水泵每三小时检查一次,并记录相关参数。
5、排水设备1)污水泵手动操作,将转换开关拔至手动位置,按需起动的排污泵起动按钮,选取的污水泵起动排水,需停止时按停止按钮,污水泵停止排水。
2)自动操作,将转换开关拔至自动位置时,污水泵将根据污水坑内水位情况自动排水,水位达到起泵位置的污水泵起动排水,水排完后污水泵自动停机。
3)污水泵每星期巡查一次并记录检查结果。
5、严禁将给排水设备无水运转及超压运转,避免出现危险,如出现紧急情况(如电机过热,过压、过流等其它情况),发现人应第一时间关闭此设备,并报告上级及时处理.【第2篇】物业给排水设备设施操作规程质量/环境/安全管理体系作业指导书--物业给排水设备(设施)操作规程1.0 目的正确使用设备,保证供水正常。
污水处理监控系统
污水处理监控系统引言概述：污水处理是保护环境和维护人类健康的重要环节。
随着城市化进程的加快，污水处理监控系统的重要性日益凸显。
本文将介绍污水处理监控系统的作用、原理、组成部分、优势以及未来发展趋势。
一、作用1.1 实时监测和控制：污水处理监控系统能够实时监测污水处理过程中的各项指标，如水质、流量、温度等。
通过自动控制系统，能够实现对污水处理设备的精确控制，提高处理效率和水质稳定性。
1.2 预警和报警功能：污水处理监控系统能够根据设定的阈值，实时监测并预警异常情况，如水质超标、设备故障等。
一旦出现异常情况，系统能够及时报警，以便工作人员及时采取措施，避免事故发生。
1.3 数据分析和优化：污水处理监控系统能够对污水处理过程中的各项指标进行数据分析，提供科学依据和决策支持。
通过系统优化，能够降低运营成本、提高处理效果，实现可持续发展。
二、原理2.1 传感器技术：污水处理监控系统通过传感器实时采集污水处理过程中的各项指标数据，如pH值、溶解氧、浊度等。
传感器技术的应用能够实现对污水处理过程的全面监测。
2.2 数据传输与处理：采集到的数据通过通信网络传输至中央控制系统，然后进行数据处理和分析。
数据传输和处理的可靠性和高效性是保证系统正常运行的关键。
2.3 自动控制与调节：中央控制系统根据采集到的数据，通过自动控制设备对污水处理过程进行调节和控制。
自动控制技术的应用能够提高处理效率和稳定性，减少人工干预。
三、组成部分3.1 传感器和监测设备：包括pH传感器、溶解氧传感器、浊度传感器等，用于实时监测污水处理过程中的各项指标。
3.2 数据传输与处理系统：包括通信网络、数据传输设备、数据处理软件等，用于实现数据的传输、存储和分析。
3.3 自动控制系统：包括自动调节设备、控制软件等，用于实现对污水处理设备的自动控制和调节。
四、优势4.1 提高处理效率：污水处理监控系统能够实时监测和控制污水处理过程，减少人工干预，提高处理效率。
simens标准BA系统设计方案
系统设计方案一、工程概况***项目是一个新建的现代化智能化建筑。
该建筑采用楼宇自控系统，对各类机电设备进行监视和控制。
根据业主提供的具体图纸以及我们与业主的沟通，我们采用了德国西门子公司的S600楼宇自控系统对该建筑进行了设计，由我们设计的楼宇智能化管理系统将致力于实现建筑物内的冷热源系统、空调系统、送排风系统、给排水系统、照明系统、变配电系统、电梯系统等其他机电设备管理自动化、智能化、安全化、节能化，同时为建筑内的工作人员提供最为舒适、便利和高效率的环境。
二、系统设计规范与依据-建筑智能化系统工程设计管理暂行规定(建设部1997-290)-建筑电气设计规范(JCJ/T16-92)-智能建筑设计标准(DBJ-08-47-95)-采暖通风与空气调节设计规范(GBJ19-87)-建筑设计防火规范(GB50045-95)-电气装置工程施工及验收规范(GBJ232-82)-招标文件要求的相关条例及规范-业主提供的招标文件和设计图纸三、系统方案描述我们通过对项目具体要求的分析，结合楼宇控制系统的设计规范，对***项目楼宇自动化系统提出以下方案。
该楼宇自控系统监控的主要内容有：冷热源系统、空调系统、送排风系统、给排水系统、照明系统、变配电系统、电梯系统等1. 冷热源系统控制冷热源系统控制包括对*台风冷热泵机组制冷机组和*台循环水泵以及供回水管温度、流量监测及旁通水阀控制。
APOGEE楼宇自控系统采用SIEMENS的PXC MODULAR控制器与TX-I/O模块直接采集冷热源系统中的机组的各种参数。
同时程序控制冷水机组及循环水泵的启停，完成各种联动控制及备用设备的转换。
本处选用PXC MODULAR控制器的最大原因就是利用了PXC MODULAR是SIEMENS原PXC MODULAR 控制器的替代产品，PXC MODULAR和原PXC MODULAR 控制器具有相同的特点就是控制点数可以根据实际需要自由组合，同时PXC MODULAR具有自身独特解决方案：1.通过“自组”总线可以控制最多达500 点的TX-I/O 模块。
给排水消防监理实施细则(3篇)
给排水消防监理实施细则第一章概述第一节总则第一条为加强对排水消防工程施工过程的监督管理，保障工程质量和安全，依据相关法律法规，制定本实施细则。
第二条本实施细则适用于所有排水消防工程的监理活动。
第三条排水消防监理应遵循安全第一、质量第一的原则，依法独立、公正、客观、权威地履行监督职责。
第四条排水消防监理应依据相关法律法规、技术标准、规范性文件进行监理活动，并按照工程监理合同的约定执行。
第二节职责第五条排水消防监理应对施工单位的排水消防施工进行现场监督，并进行合规性检查，确保施工符合工程设计文件和相关法规的要求。
第六条排水消防监理应对施工单位提出的工程质量问题进行调查和处理，并提出整改意见。
第七条排水消防监理应对施工单位的工程进度进行监测，确保施工按照合同约定的时间完成。
第八条排水消防监理应协调施工单位与相关部门之间的沟通和配合，解决工程建设过程中的问题。
第二章工作程序第一节准备工作第九条在工程开工前，排水消防监理应与工程建设单位和施工单位进行沟通，明确双方的职责和工作安排。
第十条排水消防监理应对工程设计文件进行全面审查，发现问题及时提出修改意见。
第十一条排水消防监理应对施工单位进行资质审核，确保其具备相应的技术能力和经验。
第十二条排水消防监理应编制监理计划，明确监理的内容、方法和工作要点。
第二节施工监理第十三条排水消防监理应对施工现场进行巡视，检查施工质量、安全措施和进度执行情况。
第十四条排水消防监理应对施工单位提供的施工质量检测报告进行审核，发现问题及时提出整改意见。
第十五条排水消防监理应对施工单位提供的竣工资料进行审查，确认工程质量达到规定要求后，签发竣工验收证书。
第三节竣工验收第十六条排水消防监理应组织开展竣工验收工作，对工程质量和消防设施进行全面检查。
第十七条排水消防监理应根据竣工验收结果，编制竣工验收报告，并提交给工程建设单位和相关部门。
第十八条排水消防监理应组织召开竣工验收会议，通报竣工验收结果并确认工程质量。
消火栓给水系统控制程序范文（2篇）
消火栓给水系统控制程序范文一、引言消火栓给水系统是城市建设中重要的设备之一，用于灭火和紧急疏散时提供大量的水源供应。
为了保证消火栓给水系统的正常运行，需要一个完善的控制程序进行监控和调节。
本文将介绍一个消火栓给水系统控制程序的设计和实现。
二、系统设计1. 系统结构消火栓给水系统控制程序由以下几个模块组成：传感器模块、控制模块、用户界面模块和数据存储模块。
传感器模块用于实时监测消火栓的水位和压力，控制模块根据监测数据进行控制操作，用户界面模块用于显示监测数据和控制状态，数据存储模块用于记录历史数据和故障信息。
2. 系统功能（1）实时监测传感器模块通过测量消火栓的水位和压力，实时获取监测数据，并将数据传输给控制模块进行处理。
（2）自动控制控制模块根据监测数据和预设的控制策略，自动控制消火栓给水系统的启停和水源供应。
（3）故障诊断控制模块能够监测消火栓给水系统的故障情况，当发现故障时，及时报警并记录故障信息，方便维修和排除故障。
（4）远程监控行状态和监测数据，并进行远程控制操作。
（5）数据存储和分析数据存储模块可以将监测数据和故障信息保存到数据库中，方便后续的数据分析和报表生成。
三、控制流程1. 初始化系统启动时，进行初始化操作，包括传感器的连接、参数的配置等。
2. 数据采集传感器模块周期性地采集消火栓的水位和压力数据，并将数据发送给控制模块。
3. 数据处理控制模块根据监测数据，进行数据处理和分析，判断当前的消火栓状态和供水需求。
4. 控制操作根据经验和控制策略，控制模块判断是否需要启动或停止消火栓给水系统，并进行相应的操作。
同时，控制模块还可以根据需要，调整水源供应的流量和压力。
5. 故障检测控制模块能够监测消火栓给水系统的故障情况，当发现故障时，及时报警并记录故障信息，同时可以根据故障类型进行相应的处理。
6. 远程监控行状态和监测数据，并进行远程控制操作。
用户可以通过界面模块查看实时数据、历史数据和报警信息，并可以调整控制参数和策略。
基于单片机的水位自动监测与控制
②高转换精度。
③高控制精确。
2.1.3
RST/VPD:复位/备用电源线，可以使单片机处于复位（即初始化）工作状态。通常，单片机的复位有自动上电复位和人工按钮复位两种，图2.2.3给出了它们的电路。考虑到，水塔与居民生活密切相关，当因特殊原因导致单片机掉电，需单片机立即自动复位（如：夜间短时间停电，导致本系统停止工作），故本设计采用上电复位方式。
2.
通过对传感器的选择，可知由传感器输出的水位高度信号是0～10V的直流电压。在设计中，可以通过采样、保持电路对这一信号进行处理，将模拟信号转换为多个采样点信号。但这种处理方法由于受电路规模和采样精度的影响，不可能对水位信号作出精确的处理，近而也无法对电机、水位高度显示和报警作出精确的控制。因此，本设计中采用集成芯片ADC0809对0～10V的直流电压进行处理。可以达到：
建筑设备自动化系统BAS（building automation system）是一个对建筑物或建筑群内电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统的工作状态进行监视、控制和统一管理的自动化系统，是智能建筑的重要组成部分。它的主要任务是为用户提供安全、高效、经济和舒适的工作和生活环境，保证整个系统经济运行，并提供智能化管理。它的内容包括空调系统、冷水机组、供水系统、给排水系统、自发电机组、电梯、照明等设备的控制和管理。
BAS的系统结构有集散式控制系统和分布式控制系统两种。集散式系统以分布在现场被监控设备附近的多台控制器，完成设备的实时监控任务，在中央控制室设置具有很强控制功能的管理计算机，用它来完成集中操作、显示报警、打印输出与优化控制等任务。典型的集散式BAS系统包括给排水系统。其中，给排水控制子系统的作用是为了保证供水/排水系统的正常运行，其基本控制内容是对各给水泵、排水泵、污水泵及饮用水泵的运行状态进行监控，对各水箱及污水的水位、给水系统压力进行监测，并根据这些监测信息，控制相应的水泵启/停或按某种节能方式运行。本设计针对水塔水位高度的显示、报警、电机控制系统正是给排水监控子系统的功能之一。
智慧排水系统解决方案
智慧排水解决方案一、概述智慧排水解决方案综合应用了包括GIS地图、物联网、云计算、在线监测、工业自动化控制、网络通信及排水管网模拟在内的技术手段，建立起了一个能够长期、有效、动态管理排水管网大量空间数据和属性数据的基础平台，并融合排水管网数字化管理过程中所需的各种业务处理和专业分析模块，最终形成一个具有连接排水管理部门各业务单元信息、数据存储管理和决策分析等多种功能于一体的“智慧排水综合管理信息平台”。
智慧排水解决方案是城市防汛排涝和日常污水排放、处理的综合监管平台。
借助该系统，排水公司可全面掌握城市排水现状、及时采取防汛排涝措施，可实现城市排水系统的全方位监控和全局化调度管理。
二、系统架构智慧排水解决方案DATA86是采用集散式设计理念，按照多级监控中心设计。
排水公司内建立总监控中心，各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。
监控总中心负责对整个城区排水系统进行全面的监控和管理，各二级分控中心负责辖区内排水设施的监控和管理。
智慧排水系统架构三、通信平台排水公司总监控中心与各二级分控中心之间租用光纤并建立VPN专网来搭建通信网络。
排水管理处分控中心与各排水泵站之间租用光纤来搭建通信网络；立交桥、重要路段等分布分散且不具备光纤接入条件的监控点，采用GPRS或3G无线网络来做为补充。
四、智慧排水管理软件测点总览界面视频集中监控界面数据统计分析界面五、智慧排水解决方案主要硬件设备1.排水泵站测监控设备排水泵站监控设备排水泵站监控设备DATA-9201安装在排水泵站现场，主要功能如下：◆监测格栅机前、格栅机后水位；监测泵站出水量；监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。
◆支持手动控制、自动控制、远程控制格栅机和排水泵的启停；支持远程切换控制模式。
◆智能轮换排水泵启动顺序，延长设备使用寿命。
◆工业平板电脑实时显示监测数据和相关设备运行状态，支持触控操作。
◆水位超限、电流超限、人员进入等状况发生时，立即上报告警信息。
污水处理监控系统
污水处理监控系统标题：污水处理监控系统引言概述：随着城市化进程的加快和工业化水平的提高，污水处理成为一个迫切需要解决的问题。
污水处理监控系统的建设和运行对于保护环境、维护公共卫生和促进可持续发展具有重要意义。
一、污水处理监控系统的概述1.1 污水处理监控系统的定义：污水处理监控系统是指利用先进的传感器、控制器和数据采集设备，实时监测和控制污水处理过程中的各项参数，确保污水处理设施的正常运行和效率。
1.2 污水处理监控系统的作用：污水处理监控系统可以实现对污水处理设施的远程监控、实时数据采集、故障诊断和预警、运行参数调节等功能，提高污水处理的效率和质量。
1.3 污水处理监控系统的组成：污水处理监控系统通常包括传感器、数据采集设备、控制器、监控软件等组成部份，通过这些设备和软件实现对污水处理过程的监测和控制。
二、污水处理监控系统的重要性2.1 环境保护：污水处理监控系统可以有效监测和控制污水处理过程中的各项参数，避免污水处理设施运行异常导致的污染物泄漏和环境污染。
2.2 公共卫生：污水处理监控系统可以确保污水处理设施运行稳定和高效，保障饮用水源的安全，减少疾病传播的风险。
2.3 可持续发展：污水处理监控系统可以提高污水处理设施的运行效率和资源利用率，减少能源消耗和减排，促进城市可持续发展。
三、污水处理监控系统的应用领域3.1 市政污水处理：污水处理监控系统广泛应用于城市污水处理厂，监测和控制污水处理过程中的各项参数，确保出水水质符合排放标准。
3.2 工业废水处理：污水处理监控系统在工业废水处理中也起着重要作用，监测和控制工业废水处理过程中的各项参数，减少对环境的负面影响。
3.3 农村污水处理：污水处理监控系统不仅在城市中得到应用，在农村地区也有着广泛的应用，匡助农村地区解决污水处理难题。
四、污水处理监控系统的发展趋势4.1 自动化程度提高：未来污水处理监控系统将更加智能化和自动化，实现对污水处理过程的全面监控和自动调节。
YUY-LY45建筑给排水电气及自动化实训系统
YUY-LY45建筑给排水电气及自动化实训系统一、概述给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处理系统和控制系统六个部分组成。
二、功能特性：1.不锈钢水盘，冷、热两用水龙头，模拟两层建筑、网孔式房间、4个住户用水终端2.水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
3.三相水泵：两台，为恒压供水系统提供动力4.单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力5.压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力6.膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力7.高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停8.气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源9.高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号10.压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力11.热水器：为供热/暖系统提供热源，内置温度检测和控制电路12.散热片：钢管与铜片制作，将热水中的热量传递到室内空气三、设备组成及特点1.生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。
管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
2.消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。
管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
施工现场临时给排水监理细则
施工现场临时给排水监理细则一、监理人员的职责1.监理人员应对施工现场的临时给排水设施进行监管，确保其符合相关的安全要求和设计方案。
2.监理人员应及时检查施工现场临时给排水设施的施工质量，对有问题的地方提出整改意见，并监督整改工作的完成。
3.监理人员需要定期向施工方和业主报告施工现场临时给排水设施的施工进度和质量情况，以及发现的问题和整改情况。
二、临时给排水设施的验收标准1.临时给排水设施的安装位置应符合设计方案的要求，管道的走向应顺畅，不得有明显的弯曲、堵塞等现象。
2.临时给排水设施的管材、管件应符合相关的标准要求，有相应的质量合格证明，并经过验收合格方可使用。
3.临时给排水设施的密封性能应良好，不得有漏水现象，管道的连接处应安装密封件，保证密封性能。
4.临时给排水设施的支撑和固定应稳固可靠，不得有松动、倾斜等现象。
5.临时给排水设施的排水量和排水速度应满足设计要求，不得出现积水或排水不畅的情况。
三、临时给排水设施的安全要求1.临时给排水设施的施工过程中，应设置明显的警示标志，确保施工人员的安全。
2.施工现场临时给排水设施的周围应设置临时围挡，防止人员误入和外来物体的进入。
3.临时给排水设施应设置防滑措施，以防止施工人员在操作过程中发生滑倒等意外。
4.临时给排水设施的井盖和检查口应安装牢固，以免人员误踩或掉入。
四、临时给排水设施的维护保养1.施工现场临时给排水设施的管道应定期清洗，保持畅通；井盖和检查口应定期清理，清除杂物。
2.施工现场临时给排水设施的密封件和管材管件应定期检查，发现问题及时更换和修复。
3.施工现场临时给排水设施的周围应定期清理和消毒，以防止污染和细菌滋生。
4.施工现场临时给排水设施的周围应多方位巡视，发现问题及时处理，确保施工现场的安全。
五、临时给排水设施的验收程序1.完工前，施工单位应向监理人员提出临时给排水设施的完工申请，提供相应的工程图纸和收费报告。
2.监理人员根据设计方案和相关标准对临时给排水设施进行质量和安全验收，发现问题及时指导整改。
给排水设备设施运行管理规程制度
给排水设备设施运行管理规程制度一、目的为了加强给排水设备设施的运行管理，确保给排水系统的正常运行，提高给排水设备设施的使用效率，降低故障率，保障物业的安全、稳定、高效运行，特制定本规程制度。
二、适用范围本规程制度适用于物业管理区域内的给排水设备设施，包括室内外给水系统、排水系统、消防给水系统、中水系统、雨水系统等。
三、职责1. 工程部负责给排水设备设施的日常运行、维护、保养和管理工作。
2. 工程主管负责给排水设备设施运行管理的全面工作，组织制定和实施给排水设备设施的运行、维护、保养计划。
3. 工程运行领班负责给排水设备设施的日常巡视、操作、监控、记录等工作，及时处理设备设施的故障和问题。
4. 物业服务人员负责给排水设备设施的巡检、维护、保养、安全使用等方面的宣传和培训工作。
四、程序内容1. 给排水设备设施的运行管理（1）给排水设备设施的运行管理应按照给排水设备设施的设计要求和运行规程进行，确保设备设施的正常运行。
（2）给排水设备设施的运行管理应遵循节能、环保的原则，合理使用设备设施，降低能耗和排放。
设施的检查、维护、保养，确保设备设施的完好性和使用寿命。
2. 给排水设备设施的维护管理（1）给排水设备设施的维护管理应按照给排水设备设施的运行状况和设备设施的维护保养计划进行。
（2）给排水设备设施的维护管理应定期进行设备设施的检查、维护、保养，确保设备设施的完好性和使用寿命。
（3）给排水设备设施的维护管理应定期进行设备设施的检查、维护、保养，确保设备设施的完好性和使用寿命。
3. 给排水设备设施的安全管理（1）给排水设备设施的安全管理应遵循安全第一的原则，确保给排水设备设施的安全运行。
设施的安全检查、维护、保养，确保设备设施的安全性。
（3）给排水设备设施的安全管理应定期进行设备设施的安全检查、维护、保养，确保设备设施的安全性。
五、奖惩制度1. 对认真执行给排水设备设施运行管理规程制度的员工，给予表扬和奖励。
给排水监理实施细则
给排水监理实施细则一、监理依据1、国家有关工程建设的法律法规、规范、标准及规程。
2、建设单位与监理单位签订的监理合同，建设单位与施工单位签订的施工合同。
3、已批准的《施工组织设计》及给排水施工图纸。
4、已批准的《工程建设监理规划》及给排水专业监理实施细则。
二、监理工作目标给排水监理工作的目标是控制施工的质量、进度和投资，确保给排水工程的顺利进行。
具体目标包括：1、确保给排水工程的施工质量符合国家有关规范、标准及设计要求。
2、监督施工单位按照施工合同约定的工期完成给排水工程。
3、有效控制给排水工程的投资，确保资金使用合理。
三、监理工作范围给排水监理的工作范围包括：1、给水系统工程，包括生活给水、消防给水等。
2、排水系统工程，包括生活污水、雨水等。
3、热水系统工程，包括热水供应系统、热水循环系统等。
4、特殊给排水系统工程，如游泳池、水景等。
四、监理工作方法给排水监理工作的方法包括：1、审核施工单位的资质、人员资格及施工方案。
2、对施工现场进行检查，确保施工条件符合要求。
3、对进场的材料、设备进行检查，确保质量符合要求。
4、对施工过程进行巡视、旁站和验收，确保施工质量符合要求。
5、与施工单位进行沟通协调，及时解决施工中的问题。
6、对施工资料进行审核和整理，确保资料的真实性和完整性。
7、对工程竣工验收进行组织和协调，确保验收的顺利进行。
五、监理工作流程给排水监理工作的流程包括：1、接受建设单位的委托，签订监理合同。
2、成立给排水监理项目组，制定监理计划和实施细则。
3、对施工单位进行资质和人员资格审查。
4、对施工图纸进行审核，提出修改意见。
5、对施工现场进行检查，确认施工条件符合要求。
6、对进场的材料、设备进行检查，确保质量符合要求。
7、对施工过程进行巡视、旁站和验收，确保施工质量符合要求。
8、与施工单位进行沟通协调，及时解决施工中的问题。
9、对施工资料进行审核和整理，确保资料的真实性和完整性。
建筑给排水监理实施细则一、监理依据本实施细则主要依据以下文件进行编写：1、《建设工程质量管理条例》2、《建设工程安全生产管理条例》3、《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》4、《房屋建筑工程施工旁站监理管理办法》5、《建筑工程施工质量验收统一标准》6、《建筑给水排水及采暖工程施工质量验收规范》7、《建筑电气工程施工质量验收规范》8、《通风与空调工程施工质量验收规范》9、《智能建筑工程质量验收规范》10、《建筑节能工程施工质量验收规范》二、监理目标本实施细则的目标是确保建筑给排水工程的质量、安全和进度，以及协调业主、施工单位和设计单位之间的关系，确保工程的顺利完成。
给排水处理监控系统监控程序设计
给排水处理监控系统监控程序设计在现代社会，给排水处理是保障城市正常运转和居民生活质量的重要环节。
为了确保给排水处理过程的高效、稳定和安全，设计一套可靠的监控系统监控程序至关重要。
给排水处理通常包括水源取水、水处理、供水和排水等多个环节。
在这些环节中，需要对水质、水量、水压等关键参数进行实时监测和控制。
而监控程序就是实现这一目标的核心工具。
首先，监控程序需要具备数据采集功能。
通过安装在各个处理环节的传感器，如水质监测传感器（测量 pH 值、溶解氧、浊度等）、流量传感器、压力传感器等，实时采集相关数据。
这些传感器将数据传输给监控程序，程序对数据进行接收和存储。
为了确保数据的准确性和可靠性，监控程序需要对采集到的数据进行预处理和校验。
例如，对于异常数据（如超出合理范围的数据）进行标记和剔除，或者通过数据平滑算法消除噪声干扰。
同时，还需要对数据进行时间戳标记，以便后续的分析和查询。
数据存储是监控程序的另一个重要功能。
采集到的大量数据需要安全、有效地存储起来。
这可以采用数据库技术，如关系型数据库（如MySQL、Oracle）或非关系型数据库（如 MongoDB）。
数据库的设计要合理，便于数据的查询、统计和分析。
监控程序还需要具备实时监控和报警功能。
通过直观的界面展示采集到的数据，让操作人员能够实时了解处理过程的运行状态。
当某些关键参数超出设定的阈值范围时，系统能够及时发出声光报警，提醒操作人员采取相应的措施。
例如，如果水质指标严重超标，或者供水量低于需求，监控程序应立即发出警报。
在控制方面，监控程序能够根据预设的策略对处理设备进行自动控制。
比如，当水位过高时，自动启动排水泵；当水质不达标时，自动调整加药量。
这种自动控制功能不仅提高了处理效率，还减少了人工干预可能带来的误差。
为了方便操作人员对处理过程进行分析和优化，监控程序应提供数据分析和报表生成功能。
可以通过图表（如折线图、柱状图、饼图等）直观地展示数据的变化趋势和分布情况。
DB32／365-1999_建筑智能化系统工程检测规程
建筑智能化系统工程检测规程DB32/365-19991总则1.0.l为贯彻执行国家和江苏省关于建筑能化系统工程建设的有关规定，加强对建筑智能化系统工程的质量管理，适应智能建筑工程建设发展的需要，根据DB32/181，结合工程实践，特制定本规程。
l.0.2本规程适用于对建筑物或建筑群的建筑设备自动化系统（BAS）、通信网络系统（CNS）、办公自动化系统（OAS）、综合布线系统（GCS）、系统集成（SI）与电源、防雷、接地及电磁兼容的各项性能、功能的检验和测试。
1.0.3所以使用的产品、材料必须符合相应的国家标准、规范的规定及要求，并与产品技术手册、使用说明、工程合同规定的内容相符合。
1.0.4检测过程应由以下主要环节组成：1主要技术文件、资料的审查；2检测大纲编制、测试方案设计；3实施检测；4检测结果的评价。
1.0.5技术文件资料至少包括以下内容：1国家、省行业管理部门核准的有关产品的认证认可证书；2智能化系统各部分的功能要求书、工程合同、工程设计图、设计变更文件、施工记录、竣工图、调试报告、软硬件产品性能规格说明、操作手册；3系统自检记录、试运行记录、人员培训记录和考核成绩、运行管理制度等。
1.0.6检测大纲至少应包括以下内容：检测的目的、检测的依据、检测内容与方法、测试用仪器仪表、测试用例、检测步骤、检测数据记录与数据处理方法、检测人员组织安排、检测结果评判。
1.0.7检测项目应覆盖功能要求书、工程合同、设计要求书等文件规定的系统的性能范围。
1.0.8检测所用仪器仪表的性能应稳定可靠，准确度应优于被测对象的测量误差，并应经省级及省级以上法定计量部门检定合格后方能使用。
1.0.9检测要求：1检测前，智能化系统应已试运行3～6个月。
2检测单位必须具有省级以上（包括省级）授权的法定检测资格。
3检测过程应遵从先产品，后系统；先子系统，后集成系统的的顺序。
4要求定量检测的项目，在同一条件下每个点必须进行三次以上读值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学课程设计课程控制系统综合实验题目_____ 给排水处理监控系统_________ 院系电气信息工程学院自动化专业班级自动化13- 2班学生姓名高玮学生学号130601140201 ___________ 指导教师霍凤财刘玉敏2015年8月7日东北石油大学课程设计任务书课程_________________________ 控制系统综合实验 __________________________ 题目________________________ 给排水处理监控系统 ________________________ 专业自动化姓名高玮学号130601140201主要内容：1、熟练掌握Realinfo应用；2、掌握组态软件的点组态，硬件组态，报表设计格式和历史数据分析等能；3、理解控制系统组态的基本思想。
基本要求：（1）高位水箱与低位水箱中均设液位计，将水位信号送至B&R PCC2003 控制器，实现自动控制；（2）回水泵应同时接受这两个水箱的制约。
当低位水箱处于低水位时，为了避免水泵的空转，无论高水位水箱如何，回水泵都不能启动；（3）应设有3台电动机运行指示器及自动鼓掌显示、液位显示。
3抬电机均有过载保护，短路保护，对于变频器启动时，应先是接触器通电，然后变频器通电；停止时，变频器先停止运行，然后接触器断电。
主要参考资料：[1] 魏先勋，陈信常.环境工程设计手册[M].湖南科技出版社，2002.[2] 张瑞武，智能建筑[M].北京：中国建筑工业出版社，1991.[3] 李哲英等，实用电子电路设计[M] •北京：电子工业出版社，1997.[4] 王顺晃，智能控制系统及应用[M].北京：机械工业出版社,1995 ⑸刘国林，建筑物自动系统[M].北京：机械工业出版社，2002完成期限2015.7.27 —2015.8.7 _______指导教师_______________________________专业负责人_____________________________2015年7月2日目录第1章给排水处理控制系统工艺分析 (1)1.1给排水系统概述................................................... 1.1.2给水排水系统功能................................................. 1.1.3给水排水系统控制要求 (2)第2章给排水处理控制系统设计 (3)2.1仪表的选择.......................................................3.2.2传感器的选择.....................................................3.2.3控制方案分析.................................................... 4.第3章基于紫金桥的给排水处理控制系统监控程序设计.. (5)3.1给水排水系统主控界面 (5)3.2给水排水系统趋势界面 (8)3.3给水排水系统仪表界面 (8)第4章结论与体会....................................................... 1.0参考文献 (12)第1章给排水处理控制系统工艺分析1.1给排水系统概述给排水系统是任何建筑都必不可少的重要组成部分。
一般建筑物的给排水系统包括生活给水系统、生活排水系统和消防水系统，这几个系统都是楼宇自动化系统重要的监控对象。
由于消防水系统与火灾自动报警系统、消防自动灭火系统密切，国家技术规范规定消防给水应由消防系统统一控制管理，因此，消防给水系统由消防联动控制系统进行控制。
生活给水系统主要是对给水系统的状态、参数进行监控与控制，保证系统的运行参数满足建筑的供水要求以及供水系统的安全。
19世纪后期，基于对城市公共卫生重要性的认识，在美国形成了卫生工程学科，给排水工程是其主要组成部分。
20世纪60年代在美国、80年代在中国形成环境工程学科，又从水环境的高度把给排水工程原有内容的大部分包括在内，使给排水工程和环境工程、水资源工程以及环境科学互相交叉，共同发展。
电子计算机和系统工程应用于给排水工程的规划、设计、施工和运行管理，使给水质量与废水处理进入一个新阶段。
1.2给水排水系统功能给水排水系统的监控目的是确保管网中各水泵根据用户用水量的变化能及时地改变其运行方式，使水泵房中的水泵处于最佳的运行状态，从而实现管网的合理调度。
智能建筑中给排水监控系统主要功能是通过计算机控制及时地调整系统中水泵的运行台数，以达到供水量和需水量、来水量和排水量之间的平衡，实现泵房的最佳运行，实现高效率、低能耗的最优化控制，从而达到经济运行的目的。
假设本设计为某智能建筑中的给排水监控系统，其监控对象主要是水池、水箱的水位和各类水泵的工作状态，例如，水泵的启停状态，水泵故障报警以及水箱高低水位的报警等等。
这些信号可以用文字及图形在显示屏上显示及通过打印机把其记录打印出来。
1.3给水排水系统控制要求给排水系统的监控和管理由现场控制和集控中心来实现，其最终目的是实现给排水的合理调度，也就是说，无论用户用水量怎样变化，水泵都能及时改变其运行方式，实现水泵的最佳运行。
给排水的监控系统需随时监视大楼给排水系统，并自动储水及排水；当系统出现异常情况或需要维护时，及时发出信号，通知管理人员处理。
给排水系统监控主要包括水泵的自动启停控制、水泵的故障报警、水泵的运行状态监测、水箱水位监测等，通过程序设计来满足自动控制要求，即根据水箱的高低水位信号来控制水泵的启/停，并且进行溢水和枯水预警。
当水泵出现故障时，立即发出报警信号，同时备用泵自动投入运行。
当发生火灾时，根据火灾信号的性质立即启动消防泵。
本系统的控制要求如下：（1）高位水箱与低位水箱中均设液位计，将水位信号送至B&RPCC200控制器，实现自动控制；（2）回水泵应同时接受这两个水箱的制约。
当低位水箱处于低水位时，为了避免水泵的空转，无论高水位水箱如何，回水泵都不能启动；（3）应设有3台电动机运行指示器及自动鼓掌显示、液位显示。
3抬电机均有过载保护，短路保护，对于变频器启动时，应先是接触器通电，然后变频器通电；停止时，变频器先停止运行，然后接触器断电。
（4）设手动/自动方式转换，手动时，可优操纵者分别启动每台水泵；自动时，制定启动运行后，由B&R S制器根据高/低位水箱的液位计信号进行逻辑运算判断后，对3台水泵运行实现自动控制；手动十，3台水泵可同时运行，而自动时，生活泵和消防泵不能同时运行；（5）对生活泵要能实现恒压供水。
手动控制时，变频器解除；（6）实现集中控制台、实验室、现场水泵三地控制；（7）当消防信号引入后，自动启动消防泵；自动失效时，可手动强迫启动。
共享知识分享快乐第2章给排水处理控制系统设计2.1仪表的选择“给排水处理监控系统”课题中主要采用两个组合空调、四个普通空调、两个水箱、一个除污器、一个过滤器、一个除氧器、一个补水泵、两个循环泵、三个生产给水泵，可从图库中选择。
2.2传感器的选择容器内的水位传感器，将感受到的水位信号传送到控制器，控制器内的计算机将实测的水位信号与设定信号进行比较，得出偏差，然后根据偏差的性质，向给水电动阀发出"开""关"的指令，保证容器达到设定水位。
按传感器原理分浮子式、跟踪式、压力式和反射式等。
水位记录方式主要有：记录纸描述，数据显示或打字记录，穿孔纸带,磁带和固体电路储存等。
浮子式水位计：其原理是由浮子感应水位的升降。
有用机械方式直接使浮子传动记录结构的普通水位计，有把浮子提供的转角量转换成增量电脉冲或二进制编码脉冲作远距离传输的电传、数传水位计，还有用微型浮子和许多干簧管组成的数字传感水位计等。
应用较广的是机械式水位计。
应用浮子式水位计需有测井设备，只适合于岸坡稳定、河床冲淤很小的低含沙量河段使用。
跟踪式水位计：又称接触式水位计，利用重锤上的电测针接触水面发出电信号，使电机正转或逆转，随时跟踪水面点的位置，从而测定水位。
一般在较陡岸坡上架设铁管，悬锤和悬索在管道中升降，驱动记录或讯号装置。
铁管进水口需有沉沙和静水设施。
力式水位计：它的工作原理是测量水压力，推算水位。
其特点是不需建静水测井，可以将传感器固定在河底，用引压管消除大气压力，从而直接测得水位。
压力式水位计有两类。
一类为气泡型，在引压管中不断输气，用自动调节的压力天平将水压力转换成机械转角量，从而带动记录机构。
另一类为电测型，它应用固态压阻器件作传感器，可直接将水压力转变成电压模量或频率量输出，用导线传输至岸上进行处理和记录。
声波式水位计：它是反射式水位计的一种，应用声波遇不同介面反射的原理来测定水位。
分为气介式和水介式两类。
气介式以空气为声波的传播介质，换能器置于水面上方，由水面反射声波，根据回波时间可计算并显示出水位。
仪器不接触水体，完全摆脱水中泥沙，流速冲击和水草等不利因素的影响。
水介式是将换能器安装在河底，向水面发射声波。
声波在水介质中传播速度高，距离大，也不需要建测井。
两种水位计均可用电缆传输至室内显示或储存记录2.3控制方案分析（1）远程控制当控制柜上方式选择开关被切换到远程控制后，操作人员可选择自动或手动控制方式。
在自动方式下，PCC按联动、联锁各种逻辑关系控制设备的启动停止。
中控室操作人员可根据现场情况向下发出调度控制指令，调整设备运行状态达到工艺要求。
中控室操作人员也可以选择远程手动方式，直接手动控制单个现场设备。
（2）就地控制就地控制级别高于远程控制。
当控制柜上方式选择开关被切换到就地自动控制，控制中心的调度控制指令被封锁，设备在PCC的控制下自动运行。
在就地手动方式下，现场操作人员通过控制柜上手动按钮启动停止设备，控制柜提供基本控制联锁。
通过应用组态王软件，可设计“给排水处理监控系统”，对给水、排水等一系列过程进行监控，提高工业生产效率。
建立一个工程大致可分为一下几个步骤：第一步：创建新工程。
第二步：定义硬件设备并添加工程变量。
第三步：制作图形画面并定义动画连接。
第四步：编写命令语言。
第五步：进行运行系统的配置。
第六步：保存工程并运行：完成以上步骤后，一个可以拿到现场运行的工程就制作完成了。
第3章基于紫金桥的给排水处理控制系统监控程序设计3.1给水排水系统主控界面1•建立新画面在工程浏览器左侧的工程目录显示区”中选择画面”选项，在右侧视图中双击新建”图标，弹出新建画面对话框，如图3-1所示。
夸口雇性嚣茗寧：给排水处理盅控粟绕背黒邑：|r标题初系统菜单最大化按钮IB最小北播钮:禁止分瓣率转换I 一全屏昱示帝有袈动条E禁止移动允许运行偏辑P打开茸也窗口时自动关闭丨咲去输入焦点时自动关闭位詈左上甬E坐标；°宽度：^30左上角Y坐标：0嵩度：728□中心与鼠标惶置对弃打E|1方向*按打印机设羞纵向構向确认取消图3-1新建主控界面2. 使用工具箱和调色板绘制图素的主要工具放置在图形编辑工具箱内。
