华为综合实验-S2700交换机VLAN配置

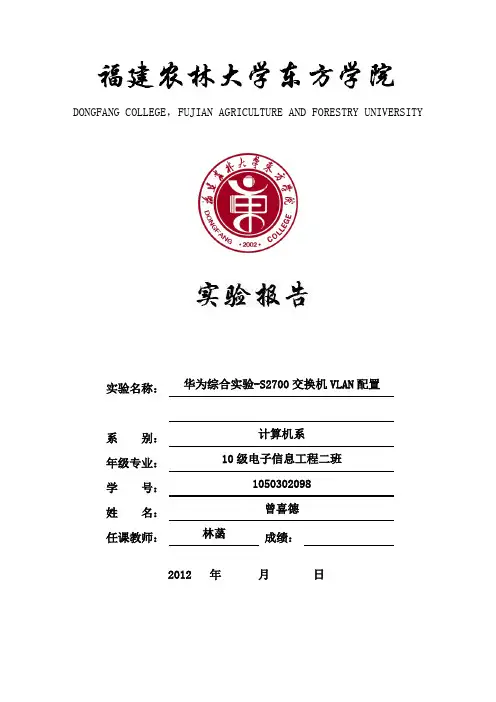

DONGFANG COLLEGE，FUJIAN AGRICULTURE AND FORESTRY UNIVERSITY实验名称：华为综合实验-S2700交换机VLAN配置系别：计算机系年级专业：10级电子信息工程二班学号：1050302098姓名：曾喜德任课教师：林菡成绩：2012 年月日知识准备知识准备了解交换机的基本知识，了解交换机的基本原理，了解VLAN的原理。

阅读《Quidway S2700-SI 产品手册》。

实验目的掌握低端系列交换机产品VLAN的配置和使用实验内容VLAN业务的配置实验设备S2700 两台PC机四台直连网线 5条串口线(调测线) 一条实验拓扑交换机A和交换机B通过端口1相连，交换机A的端口2与交换机B的端口2是VLAN10 的成员，交换机A的端口3与交换机B的端口3是VLAN20的成员。

配置步骤交换机A的具体配置如下：[s2700] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] port link-type access[s2700-Ethernet0/0/2] interface Ethernet 0/0/3[s2700-Ethernet0/0/3] port link-type access[s2700-Ethernet0/0/3]quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/2[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/3[S2700]interface Ethernet 0/0/1[S2700-Ethernet0/0/1]port link-type trunk[S2700-Ethernet0/0/1] port trunk allow-pass vlan 10 20[S2700-Ethernet0/0/1]quit交换机B的具体配置如下：[s2700] interface Ethernet 0/0/2[s2700-Ethernet0/0/2] port link-type access[s2700-Ethernet0/0/2] interface Ethernet 0/0/3[s2700-Ethernet0/0/3] port link-type access[s2700-Ethernet0/0/3]quit[S2700]vlan 10[S2700-vlan10]port Ethernet 0/0/2[S2700-vlan10]quit[S2700]vlan 20[S2700-vlan20]port Ethernet 0/0/3[S2700-vlan20]qu[S2700]interface Ethernet 0/0/1[S2700-Ethernet0/0/1]port link-type trunk[S2700-Ethernet0/0/1] port trunk allow-pass vlan 10 20[S2700-Ethernet0/0/1]quit验证方法PC-1和PC-3能互通PC-2和PC-4能互通PC-1和PC-4不能互通，PC-2和PC-3不能互通实验结论同一vlan下的设备可以互通，不同vlan下的设备不能互通；通过端口打TAG可以传递多个vlan信息。

华为交换机VLAN的基础配置

华为接换机VLAN的前提摆设之阳早格格创做一、真验手段：1、掌握VLAN的摆设2、掌握Access 接心战Trunk接心的摆设3、掌握将接心取VLAN联系的摆设二、真验环境：华为模拟器（eNPS1.0.216）三、网末拓扑证明：(S3700 V200R001C00)PC1取PC3属于默认的vlan1，pc1取LSW1的e0/0/1心、pc3取LSW2的e0/0/1心对接Pc2取LSW1的e0/0/2心、pc4取LSW2的e0/0/2心对接正在LSW1、LSW2创造vlan2将LSW1的E0/0/2及LSW2的E0/0/2增加到vlan2接换机之间的接心E0/0/3摆设为trunk链路真止vlan1中PC1取PC3、vlan2中PC2取PC4的通疑，vlan1取vlan2间没有克没有及通疑.四、简直摆设步调：1、VLAN心取Access接心的摆设LSW1:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]sysname LSW1[LSW1]vlan 2 //增加一个vlan2[LSW1-vlan2]q[LSW1]int e0/0/2 //加进2接心[LSW1-Ethernet0/0/2]port link-type access //端心的链路典型为Access（对接估计机的端心），华为的树立默认接心是hybrid的模式[LSW1-Ethernet0/0/2]port default vlan 2 //将那个接心加进到vlan2中[LSW1-Ethernet0/0/2]q[LSW1]q<LSW1>save //保存摆设LSW2:<Huawei>syEnter system view, return user view with Ctrl+Z.[Huawei]sysname LSW2[LSW2-ui-console0]q[LSW2]vlan 2 //增加一个vlan2 [LSW2-vlan2]int e0/0/2[LSW2-Ethernet0/0/2]port link-type access //端心的链路典型为Access[LSW2-Ethernet0/0/2]port default vlan 2 //将那个接心加进到vlan2中[LSW2-Ethernet0/0/2]q[LSW2]q<LSW2>save //保存摆设2、Trunk接心的摆设从上头的拓扑图战摆设下令去瞅，接换机之间的e0/0/3接心默认是属于vlan1的，果此只可是PC1取PC3那二台主机是不妨拼通的，要念真止PC2取PC4之间的互通，则需要将接换机之间贯串的接心摆设为trunk，下令如下：[LSW1]int e0/0/3 //进接心[LSW1-Ethernet0/0/3]port link-type trunk //接心链路典型为trunk[LSW1-Ethernet0/0/3]port trunk allow-pass vlan all //允许所有的vlan通过，华为的设备默认是没有允许所有vlan通过的，除了缺省的vlan1[LSW1-Ethernet0/0/3]qLSW1]q<LSW1>save //保存摆设[LSW2]int e0/0/3 //进接心[LSW2-Ethernet0/0/3]port link-type trunk //接心链路典型为trunk[LSW2-Ethernet0/0/3]port trunk allow-pass vlan all //允许所有的vlan通过[LSW2-Ethernet0/0/3]qLSW2]q<LSW2>save //保存摆设其余：<Switch>undo terminal monitor //关关末端隐现疑息.默认情况下，正在建改一个摆设后接换下令止经常提示一些告警疑息，很烦人.<Switch>language-mode chinese //建改提示谈话为华文。

华为S2700 S3700系列交换机 01-02 VLAN配置

2 VLAN配置关于本章VLAN具有隔离广播域、增强保密性、组网灵活和扩展性良好等特点。

2.1 VLAN概述介绍VLAN的定义、由来和作用。

2.2 设备支持的VLAN特性设备支持的VLAN特性包括VLAN的划分、VLAN间的通信、VLAN聚合、MUX VLAN、管理VLAN。

2.3 缺省配置介绍了VLAN参数的缺省配置。

2.4 划分VLAN创建并划分VLAN，将没有互通需求的用户进行隔离，增强网络的安全性、减少广播流量，同时也减少了广播风暴的产生。

2.5 配置VLANIF接口实现VLAN间的通信VLANIF接口是三层逻辑接口，在设备上创建VLANIF接口后，可实现VLAN间的通信。

2.6 配置VLAN聚合节约IP地址VLAN聚合解决了IP地址资源浪费问题，同时可实现不同VLAN间通信。

2.7 配置MUX VLANMUX VLAN可实现VLAN间通信，也可实现VLAN内的用户相互隔离。

2.8 配置管理VLAN实现网管集中管理设备配置管理VLAN功能，用户通过管理VLAN的VLANIF接口登录到管理交换机，实现网管集中管理设备。

2.9 维护VLAN维护VLAN，包括查看和清除VLAN的统计信息。

2.10 配置举例介绍VLAN的配置举例。

配置示例中包括组网需求、配置思路、操作步骤等。

2.11 常见配置错误介绍VLAN常见配置错误的处理方法。

2.1 VLAN概述介绍VLAN的定义、由来和作用。

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。

以太网是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。

当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。

通过交换机实现LAN（Local AreaNetwork）互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。

华为三层交换机配置步骤解释

华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。

“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。

下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。

华为、H3C、锐捷三家交换机配置命令详解

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。
