往复式压缩机基本知识
往复式压缩机简介
活塞力 往复式压缩机运行中，活塞受到的力有：气 体力、惯性力、摩擦力等。由于活塞在止点 处所受到的气体力最大，因此将此时的的气 体力称为活塞力。并按公称活塞力的大小来 制定往复式压缩机的系列。 功率 往复式压缩机的绝热功率为各级绝热功率的 总和，然后确定轴功率，选择驱动机的功率。
三 操作维护
(5).连杆
连杆是连接曲轴和十字头的部件，包括连杆 体、大头和小头三部分。连杆大头与曲拐销 配合，连杆小头与十字头销相配合，连杆螺 栓是连杆组件中最重要的零件。它承受活塞 力的作用和数倍于此预紧力作用。
(6).十字头 十字头由十字头体、滑板、十字头销等组成。 (7).活塞杆 活塞杆的作用是连接活塞和十字头，传递作 用于活塞上的力并带动活塞运动。与活塞的 连接方式通常有螺纹连接、凸肩和卡箍连接、 锥面连接，活塞杆和十字头连接方式有螺纹、 法兰连接等。由于活塞杆承受交变载荷，应 尽可能减少应力集中影响，连接螺纹采用细 牙螺纹。
结构：V—V型
2、 工作原理
压缩机工作时，电动机通过联轴器带动曲轴旋 转，再通过曲柄连杆机构将曲轴的旋转运动变成十 字头的往复运动。十字头带动活塞杆，使活塞在汽 缸内作往复运动。曲轴旋转一周，活塞在汽缸内往 复一次，压缩机完成一次工作循环。一个工作循环 有膨胀、吸气、压缩、排气四个过程。电机带动曲 轴不断旋转，工作循环不断重复，从而不断吸人并 压缩排出气体。
3、压缩机的受力
如果活塞一个面作为工作面完成工作循环而 轴侧通大气的称为单作用汽缸。如果活塞两 面均为工作面，汽缸盖侧与轴侧均为工作容 积，这样的汽缸称为双作用汽缸。活塞式压 缩机属于容积式压缩机，其作用原理可归纳 为：由于活塞在缸内的往复运动与气阀的开 闭相配合，使汽缸工作容积作周期性变化， 依次实现气体的膨胀一吸气一压缩一排气四 个过程，从而将低压气体升压后源源不断输 出。
往复式压缩机基础知识
往复式压缩机的结构-润滑 系统
图 2-43 齿轮油泵压力润滑系统 1,粗滤油器 2,油泵 3,精过滤器 4,曲轴 5, 连杆活塞组件 6,输气量调节机构 7,油压分配器
往复式压缩机典型故障及事 故分析
排气温度不正常 排气温度不正常是指其高于设计值.影响排 气温度增高的因素有:进气温度,压力比,以及 压缩指数(对于空气压缩指数K=1.4).影响到 吸气温度高的因素如:中间冷却效率低,或者中 冷器内水垢结多影响到换热,则后面级的吸气温 度必然要高,排气温度也会高.气阀漏气,活塞 环漏气,不仅影响到排气温度升高,而且也会使 级间压力变化,只要压力比高于正常值就会使排 气温度升高.此外,水冷式机器,缺水或水量不 足均会使排气温度升高.
往复式压缩机分类

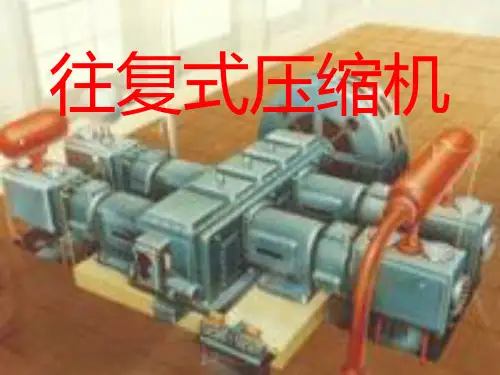

往复式压缩机
往复式压缩机的工作原理: 当曲轴旋转时,通过连杆的传动,活塞便做往复运动,由气缸内壁, 气缸盖和活塞顶面所构成的工作容积则会发生周期性变化.活塞从气 缸盖处开始运动时,气缸内的工作容积逐渐增大,这时,气体即沿着 进气管,推开进气阀而进入气缸,直到工作容积变到最大时为止,进 气阀关闭;活塞反向运动时,气缸内工作容积缩小,气体压力升高, 当气缸内压力达到并略高于排气压力时,排气阀打开,气体排出气缸, 直到活塞运动到极限位置为止,排气阀关闭.当活塞再次反向运动时, 上述过程重复出现.总之,曲轴旋转一周,活塞往复一次,气缸内相 继实现进气,压缩,排气的过程,即完成一个工作循环. 压缩机的理想工作过程是:①压缩机没有余隙容积,②吸,排气过程 没有阻力损失,③吸,排气过程中与外界没有热量交换;④没有泄漏. 其过程如图所示.图2-3为活塞运动时气缸内气体压力与容积的变化, 活塞式压缩机对气体的压缩,是由活塞在气缸内的往复运动来完成的. 整个工作过程分吸气,压缩和排气三个过程.
往复式压缩机
满足需要。沈阳气体压缩机厂从德国BORSIG公司引进了全套的往复压缩机 设计制造技术，将产品市场定位于炼油、化工领域，尤其在大中型往复压缩 机技术开发方面取得了突破性进展。1990年研制成功了符合现行国际标准的 4M50系列大型氢气往复压缩机组，1996年推出了6M50型系列氮氢气压缩机 组、1998研制成功了4M80型系列大型氢气压缩机组。往复式新氢压缩机容 积流量达到34000Nm3/h、活塞压力达到80KN，出口压力达到19MPa，功 率达到4000KW，已用于200万t/a渣油加氢脱硫装置。天华化工机械及自动 化研究设计院和江阴压缩机厂合作设计制造的迷宫压缩机流量达到 980Nm3/h，出口压力达到3.8Mpa，已经应用于7万t/a聚丙烯装置。大型机 组的研制成功，打破了国外厂商长期垄断我国炼油化工用往复压缩机市场的 局面，使同种机组的市场价格下降超过50%，标志着中国的往复压缩机制造 能力正向国际先进水平迈进。前国内往复压缩机技术水平同国外相比，主要 差距为基础理论研究差，产品技术开发能力低，工艺装备和试验手段落后， 产品技术起点低，规格品种、效率、制造质量和可靠性还有相当差距，技术 含量高和特殊要求的产品满足不了国内需要。
往复压缩机外观
机身部件
▪ 主要由中体、曲轴箱、主轴瓦（主轴承）、轴承压盖及连接和密封件等组成 ▪ 曲轴箱可以是整体铸造加工而成，也可以是分体铸造加工后组装而成。主轴
承采用滑动轴承，为分体上下对开式结构，瓦背为碳钢材料，瓦面为轴承合 金，主轴承两端面翻边，用来实现主轴承在轴承座中的轴向定位；上半轴承 翻边处有两个螺孔，用于轴承的拆装；轴承盖内孔处拧入圆柱销，用于轴承 的径向定位；安装时应注意上下轴承的正确位置，轴承盖设有吊装螺孔和安 装测温元件的光孔。 ▪ 轴承盖与轴承座连接螺栓的预紧力，需用螺栓紧固后的紧固力矩来保证。
往复式压缩机概述
往复式压缩机概述往复式压缩机的工作过程可以分为吸气、压缩和排气三个阶段。
在吸气阶段，气体从进气阀门进入压缩机的缸体。
当活塞向下运动时，气体被吸入到缸体中。
在压缩阶段，当活塞向上运动时，气体被压缩，使其压力增加。
最后，在排气阶段，气体通过排气阀门被释放到压缩机外部。
往复式压缩机的主要优点是结构简单、造价低廉、维修方便以及压差范围广。
由于活塞的上下运动，往复式压缩机的润滑系统相对简单，只需要在活塞和缸体之间添加一定的润滑剂即可。
此外，往复式压缩机适用于各种气体，包括可燃气体和易挥发气体。
这使得它们在工业生产中的应用非常广泛。
然而，往复式压缩机也存在一些缺点。
首先，由于活塞的上下运动，往复式压缩机的振动和噪音较大。
这可能对周围环境和操作员造成不便。
其次，往复式压缩机的能效较低，能耗较高。
它们在高压力或高流量条件下的效率较低，并且产生较多的热量。
此外，往复式压缩机在运行过程中需要定期维护和保养，包括清洗活塞、更换密封件和检查润滑系统等。
为了提高往复式压缩机的效率和性能，一些技术改进已经被引入。
例如，一些往复式压缩机配备了变频器来调节电机的转速，从而改变压缩机的产气量。
此外，一些往复式压缩机还配备了高效的冷却系统，以减少热量损失。
总结起来，往复式压缩机是一种使用活塞上下运动增加气体压力的设备。
它们在制冷、空气压缩和工业生产等领域中有着广泛的应用。
然而，往复式压缩机也存在一些缺点，如振动噪音大、能耗高和需要定期维护等。
通过技术改进和创新，可以提高往复式压缩机的效率和性能。
往复式压缩机知识问答(DOC)
第二章往复式压缩机的主要部件的结构特点1.往复式压缩机的气缸有哪几种形式？（1）按照冷却方式划分，可分为：风冷气缸、水冷气缸（2）按照有无后盖划分，可分为：开式气缸、闭式气缸（3）按照各零部件组合划分，可分为：组合式气缸、整体气缸（4）按照压缩容积数目划分，可分为：单级气缸、级差式气缸（5）按照气缸的压缩方式划分，可分为：单作用气缸、双作用气缸（6）按照有无缓冲容积划分，可分为：无缓冲容积气缸、有缓冲容积气缸2.什么情况下采用气缸套？（1）介质较脏以至气缸表面润滑恶化，气缸镜面磨损较快，经常需要更换者。
（2）气缸材料或热处理有特殊要求（3）为实现气缸系列化3．压缩机的气阀不是有哪几种形式？气阀在气缸上的传统布置有三种形式：配置在气缸盖上、配置在气缸体上、混合配置。
随着技术的发展和需求的提高，目前一些特殊的压缩机其气阀布置在活塞上。
4. 压缩机的气阀的固定有哪几种传统形式？形式有二种：带中间压罩、无中间压罩5．气阀是由哪些零件组成的？各个零件有何作用？气阀是由阀座、升程限制器以及启闭元件（阀片）和弹性元件（弹簧）组成，并用螺栓将其连接、固定。
阀座：具有进气或排气气流通道，与启闭运动元件形成闭锁气流状态，气阀关闭时，承受气阀两侧压力差。
启闭元件：交替周期性开启和关闭阀座气流通道，通常制成片状，称为阀片。
弹性元件：气阀开启时防止启闭运动元件以高速度撞击升程限制器，关闭时及时将启闭元件闭锁阀座通道。
升程限制器：限制启闭元件的开启速度，又做弹性元件的支承座。
6．阀片升程大小对压缩机有何影响？如何调节？气阀的弹簧弹力不一致有什么影响？阀片升程的大小对压缩机有直接影响。
升程大，阀片易冲击，影响阀的寿命；升程小，其他通道截面积小，通过气体阻力大，排气量小，生产效率低。
在调节阀片升程大小时，对于没有调节装置的气阀，可以车削加工阀片升高限制器，对于有调节装置的气阀，可调节气阀内间距垫圈的厚度。
弹簧的弹力不一致时，会使阀片歪斜、卡死。
往复压缩机培训ppt课件
3）可维修性强 4）对材料要求低
多用普通钢铁材料，加工较容易，造价也较 低廉；
5）技术上较为成熟
生产使用上积累了丰富的经验；
6）装置系统比较简单
缺点：
1）转速不能过高，机器大而重
受往复运动惯性力的限制，对于排气量较大的，外形 尺寸及其基础都较大。
2）排气不连续，气体压力有波动
严重时往往因气流脉动共振，造成管网或机件的损坏。
呼吸器
2.气 缸 部 件
汽缸的作用： 气缸是往复式压缩机组成压缩容积的主要部分。
气缸的结构型式： 根据压缩介质、压力、排气量、总体结构以及材料的
不同，气缸的结构型式很多。 1.按活塞在气缸中作用方式的不同：
有单作用式、双作用式与级差式气缸； 2.按气缸的冷却方式的不同：
有风冷、水冷气缸 3.按制造材料的不同:
1、 压缩空气作为动力（如仪表风及自动装置） 2、 压缩气体用于制冷和气体分离（如空调） 3、 压缩气体用于合成及聚合 （保证反应压力） 4、 压缩气体（氢气）用于油的加氢精制 5、 气体输送 （提供气体流动动力）
2.压缩机的分类
压缩机按其工作原理可分为速度型和容积型两种。
速度型： 是靠高速旋转叶轮作用，首先使气体得到一个很高的
1、主机
包括机身、中体、传动部分、气缸组件，活 塞组件、气阀、密封组件以及驱动机等。
2、辅机
润滑系统、冷却系统以及气路系统、仪表控 制等。
主机部分
主机部分主要部件及结构
主机部分： 压缩机主机部分是传递动力，压缩气体提高
气体压力的部分。它是压缩机的主要组成部分。 包括以下零部件：气缸、机身及中体、中间接筒、 曲轴、活塞、连杆、活塞杆、轴承、气阀等组成。 下面对各个部件进行简要介绍。
往复式压缩机基础知识
（5）、无油润滑或少油润滑压缩机中的 非金属填料，其环的两端面、内孔表面及切 口面均不得有刮伤、划痕等缺陷；填料环与 填料盒之间的轴向、径向间隙，应符合表1— —3中的规定；有金属箍套的开口平面非金属 密封环，其金属箍套外圆表面压紧弹簧的长
往复式压缩机基础知识
往复式压缩机的组成 往复式压缩机主要由三大部分组成：运动机构(包 括曲轴、轴承、连杆、十字头、皮带轮或联轴器等)， 工作机构(包括气缸、活塞、气阀等)，机身。此外，压 缩机还配有三个辅助系统:润滑系统、冷却系统以及调 节系统。工作机构是实现压缩机工作原理的主要部件。 活塞在气缸内做周期性往复运动时，活塞与气缸组成的 空间(称为工作容积)周期性地扩大与缩小。当空间扩大 时，气缸内的气体膨胀，压力降低，吸入气体；当空间 缩小时，气体被压缩，压力升高，排出气体。活塞往复 一次，依次完成膨胀、吸气、压缩、排气这四个过程， 总称为一个工作循环。当要求压力较高时，可以采用多
度应相等，弹力应均匀。
8、连杆组件的装配 （1）、装配前 应对十字头和连杆的轴瓦进行检
查，十字头的合金层和连杆大头瓦的合金层应光滑 圆整，不得有裂纹、气孔、缩松、划痕、碰伤、压 伤及夹杂物等缺陷；合金层与瓦背应黏合牢固；连 杆本体和十字头的油路应清理干净、畅通。
（2）、连杆小头瓦和小头孔为过盈配合 当瓦装 入孔时，其内孔将收缩，收缩的尺寸一般约等于过 盈的尺寸，因此连杆小头瓦外圆加大的尺寸其内孔 也应相应加大。小头瓦的装配过盈量与瓦的材料及 直径尺寸有关，例如铜瓦的过盈量一般为直径的 0.4/1000~0.5/1000，其确切尺寸应按图纸的要求。
往复式压缩机..
薄壁瓦进行少量的刮研。
2.4.3主轴薄壁瓦与轴颈配合间隙的测定:
• 吊出曲轴，安装上瓦及瓦盖，对称均匀紧固螺栓，用内径
• 十字头与连杆的组装：
先将上、下滑板与十字头体不加调正垫片组装在滑道内， 用塞尺测量十字头体在滑道内前、后、中位置上的顶间 隙，然后再用调整垫片调整十字头与滑道的配合间隙， 使其达到机器技术文件规定的值，若无规定时，其间隙 值可按(0.0007 ～ 0.0008)D 选取(D为十字头外径)；同 时应通过对上下滑板处调整垫片的相互增减来调整十字 头与滑道在高低方向上的中心，使下滑道受力的十字头 中心高于滑道中心线0.03mm，使上滑道受力的十字头 中心低于滑道中心线（其值为滑道与十字头的间隙值加 0.03mm）；
往复式压缩机
2013年5月
1.往复式压缩机简介
1.1压缩机主要结构特点 • 对称平衡压缩机组主要由机身、中体、气缸、曲 轴、连杆、十字头和活塞等部件组成，由同步电 机驱动，活塞在汽缸内作往复运动，使气体压缩 提高气体压力。 • 对称平衡式压缩机由于外形不同分为M型和H型。 M型对称平衡压缩机的特点是：机身与各列中体、 气缸等组成的压缩机部分仅位于电机一侧，两者 通过联轴节联接组成机组；H型对称平衡压缩机 的设置形式特点是：压缩机有二个机身分别同总 数各半的中体、气缸的组成压缩机的两个部分， 并分别设置在电动机的二侧，电动机通过联轴节 联接组成机组
2.4.5二次灌浆
2.4.6十字头与连杆的安装 • 对十字头的滑板和连杆的轴瓦的合金层质量进行检查，其
往复式压缩机的基本知识及原理
往复式压缩机的基本知识及原理往复式压缩机是一种常见的压缩机类型，广泛应用于工业领域。
本文将详细介绍往复式压缩机的基本知识和工作原理。
一、往复式压缩机的基本知识1. 定义：往复式压缩机是一种通过活塞在气缸内做往复运动，将气体压缩并排出的压缩机。
2. 组成部分：往复式压缩机主要由气缸、活塞、连杆、曲轴、阀门等组成。
3. 工作原理：当活塞向气缸内运动时，气缸内的气体被压缩；当活塞向外运动时，气体被排出。
4. 分类：往复式压缩机可分为单级压缩机和多级压缩机两种。
单级压缩机只有一个压缩级别，多级压缩机则有多个压缩级别。
二、往复式压缩机的工作原理1. 吸气过程：当活塞向气缸内运动时，气缸内的压力降低，使外部空气通过进气阀进入气缸。
2. 压缩过程：当活塞向外运动时，气缸内的压力增加，将气体压缩。
这一过程需要消耗能量。
3. 排气过程：当活塞再次向气缸内运动时，气缸内的压力降低，将压缩好的气体通过排气阀排出。
4. 循环过程：上述吸气、压缩和排气过程不断循环，使气体持续被压缩和排出。
三、往复式压缩机的优点和应用1. 优点：- 结构简单，制造成本较低。
- 压缩比较高，适用于高压力的气体压缩。
- 运行稳定，噪音较小。
2. 应用领域：- 工业制造：往复式压缩机广泛应用于各种工业制造领域，如汽车制造、机械制造等。
- 空调与制冷：往复式压缩机也常用于空调与制冷设备中，用于压缩制冷剂。
- 化工与石油：在化工和石油行业，往复式压缩机用于气体压缩和输送。
四、往复式压缩机的维护和故障排除1. 维护：- 定期更换润滑油，保持压缩机的润滑状态。
- 清洁气缸和活塞，防止积碳和杂质对压缩机的影响。
- 检查和调整阀门的工作状态，确保压缩机的正常运行。
2. 故障排除：- 压力不稳定：可能是气缸密封不良，需要检查和更换密封件。
- 压缩效率低：可能是活塞密封不良，需要检查和更换密封件。
- 压缩机噪音过大：可能是曲轴或连杆损坏，需要修复或更换。
五、结语往复式压缩机是一种常见的压缩机类型，具有结构简单、压缩比较高、运行稳定等优点。
往复式压缩机_3
3.1机体部件(机身、中体)
机身带有油池和十字头滑道，机身为灰铸铁件，用来装曲轴、连杆、十 字头，机身用螺栓固定在底座上。
机身顶部为开口的，可用来安装主轴承，曲轴和连杆，主轴承上端有支 承梁与机身紧密配合并用长拉杆螺栓紧固以增强机身刚性, 总装完成后用 机身盖板来密封，机身的十字头滑道两侧都有十字头窗口，用来安装十 字头销及连接十字头与活塞杆等，工作时窗口用盖板密封，机身上端设 有呼吸器、使机身内部与大气相通，用于降低曲轴箱的油温与内部压力， 不使油从连接面处挤出来。机身安装的详细说明请看本教程的安装部分。 主轴承由上下两部分组成，瓦背由钢制成，内表面为轴承合金。机身底 部为储油部分，底面倾钭，便于油流出，油池设有电加热器。以便冬季
3.14仪表及自动监控系统
压缩机设有较完善的监测和控制仪表，对各级排气压力、温度；冷却 水压力、温度；润滑油供油压力、温度均设有就地仪表，以便操作人 员随时观察压缩机运行工况参数。
对重要运行参数，还设有自动监控保护装置，当压缩机运行参数远离 设计规定值，达到危险工况时，能及时自动发出声光报警信号，并能 自动联锁停机。
3.10 运动机构润滑系统
压缩机运动机构（曲轴、连杆、十字头等）全部采用强制润滑。机身油 池作为油箱，其前部设有油标，用于显示机身油池油位。润滑系统由机 身、油泵、安全阀和管路等部分组成。开车前先启动油泵润滑各摩擦部 位，当油压≥0.2MPa（G）时，允许压缩机主电机启动，压缩机开始工 作，当油压高于0.4MPa（G）时报警，停油泵；当油压≤0.2MPa（G） 时报警，自行启动油泵；当油压≤0.15MPa（G）时主电机立即联锁停 机,以保证摩擦部位不至于因无油润滑而损坏。油泵的供油压力应为 0.25～0.35MPa(G)。机身内的油位可从油标上观察，最高油位应不至 于接触曲轴、连杆，最低应保证吸油口不露出油面。本机机身油池设有 恒温电加热器，可以根据实际温度自动控制。油温≥10℃时即可启动主 电机。运动部件润滑油选用GB12691-90标准中的L-DAB100压缩机油。
往复式压缩机培训课件
•往复式压缩机概述•往复式压缩机的工作原理•往复式压缩机的操作与维护•往复式压缩机的故障诊断与处理•往复式压缩机的优化与改进目•往复式压缩机的发展趋势与展望录往复式压缩机的定义往复式压缩机的特点往复式压缩机具有压缩比高、排气压力大、可靠性高、运行稳定等特点。
往复式压缩机的压缩过程是间歇性的，每次压缩后都需要等待活塞回到原位再进行下一次压缩。
往复式压缩机的结构复杂，制造成本较高，维护难度较大。
往复式压缩机的应用场景在天然气长输管道中，往复式压缩机被广泛用于增压和调压过程，以满足不同用户的需求。
在化工行业中，往复式压缩机用于压缩空气、氮气、氧气等气体，以满足生产工艺的需求。
往复式压缩机广泛应用于石油、化工、电力、制药等行业，用于提高气体的压力和输送气体。
压缩机的结构与组成轴封是防止气体泄漏的关键部件，它确保活塞在运动过程中气体的密封性。
连杆将曲轴的旋转运动传递给活塞，使活塞在气缸中做往复运动。
曲轴是活塞运动的主要驱动部件，通过旋转运动转换为活塞的往复运动。
气缸是压缩机的主体，用来形成压缩腔室，同时为活塞的运活塞是压缩机的核心部件，通过在气缸中的往复运动来吸入和排出气体。
电机减速器皮带轮冷却系统压缩机的动力系统压缩机的控制系统控制器是压缩机的核心控制系统，它根据设定的压力和温度参数来控制压缩机的运行。
控制器压力传感器温度传感器安全阀压力传感器用于监测压缩机排气口的压力，将实时压力反馈给控制器。
温度传感器用于监测压缩机运行时的温度，将实时温度反馈给控制器。
安全阀是用于保护压缩机的重要部件，当排气压力超过设定值时，安全阀会开启以释放多余的压力。
压缩机的安装与调试基础准备管道连接电气连接调试步骤压缩机的日常操作030201压缩机的维护与保养压缩机常见故障及原因分析压缩机无法启动可能原因包括气阀漏气、活塞环磨损、压力开关损坏等。
压缩机压力不足压缩机温度过高压缩机振动过大01020403可能原因包括机器安装不稳、气阀漏气、活塞环磨损等。
压缩机使用知识培训资料
压缩机使用知识培训资料一、压缩机的概述压缩机是一种将气体压缩并提高其压力的机械设备，广泛应用于工业、农业、交通运输、医疗、制冷空调等众多领域。
它就像是一个气体的“大力士”，能够把原本稀薄的气体聚集起来，施加压力，使其变得更加“强壮有力”。
常见的压缩机类型有往复式压缩机、离心式压缩机、螺杆式压缩机等。
每种类型都有其独特的结构和工作原理，适用于不同的工况和需求。
二、压缩机的工作原理（一）往复式压缩机往复式压缩机通过活塞在气缸内的往复运动来压缩气体。
当活塞向外运动时，气缸内形成低压，气体被吸入气缸；当活塞向内运动时，气体被压缩，压力升高，然后从排气阀排出。
（二）离心式压缩机离心式压缩机依靠叶轮的高速旋转，使气体受到离心力的作用被甩出叶轮，从而提高气体的压力和速度。
随后，气体在扩压器和蜗壳中减速，将动能转化为压力能。
（三）螺杆式压缩机螺杆式压缩机由两个相互啮合的螺杆组成，一个是阳螺杆，一个是阴螺杆。
气体随着螺杆的旋转被吸入、压缩和排出。
三、压缩机的主要部件（一）气缸和活塞这是往复式压缩机的核心部件，气缸提供了气体压缩的空间，活塞在气缸内往复运动完成吸气、压缩和排气过程。
（二）叶轮离心式压缩机的叶轮是产生离心力的关键部件，其形状和转速直接影响压缩机的性能。
（三）螺杆对于螺杆式压缩机，螺杆的精度和啮合程度对压缩效果和效率起着重要作用。
（四）气阀气阀控制着气体的吸入和排出，确保压缩机的正常工作。
（五）轴和轴承支撑和保证压缩机的旋转部件平稳运转。
四、压缩机的选型（一）确定所需的排气压力和排气量根据使用场景和工艺要求，明确所需的压缩气体压力和流量。
（二）考虑气体性质不同的气体具有不同的物理性质，如密度、粘度等，这会影响压缩机的选型。
（三）运行环境包括温度、湿度、海拔高度等因素，这些都会对压缩机的性能产生影响。
（四）能效比选择能效比高的压缩机，可以降低运行成本。
五、压缩机的安装与调试（一）安装基础要确保安装基础牢固、平整，能够承受压缩机的重量和运行时产生的振动。
第8章往复式压缩机讲解
第8章往复式压缩机8.1 往复式压缩机的基本组成及工作原理往复式压缩机又称活塞式压缩机，是容积型压缩机的一种。
它是依靠气缸内活塞的往复运动来压缩缸内气体，从而提高气体压力，达到工艺要求。
往复式压缩机的结构见图8-1。
图8－1 2D6.5-7.2/150型压缩机1－Ⅲ段气缸；2－Ⅲ段组合气阀；3－Ⅰ-Ⅲ段活塞；4－Ⅰ段气缸；5－Ⅰ段填料盒；6－十字头；7－机体；8－连杆；9－曲轴；10－Ⅴ带轮；11－Ⅱ段填料盒；12－Ⅱ段气缸；13－Ⅱ-Ⅳ段活塞；14－Ⅳ段气缸；15－Ⅳ组合气阀；16－球面支承8.1.1往复式压缩机系统由驱动机、机体、曲轴、连杆、十字头、活塞杆、气缸、活塞和活塞环、填料、气阀、冷却器和油水分离器等所组成。
驱动机驱动曲轴旋转，通过连杆、十字头和活塞杆带动活塞进行往复运动，对气体进行压缩，出口气体离开压缩机进入冷却器后，再进入油水分离器进行分离和缓冲，然后再依次进入下一级进行多级压缩。
往复式压缩机结构示意图如图8-28.1.2为了由浅入深的说明问题，假定压缩机没有余隙容积，没有进、排气阻力，没有热量交换等，这样，压缩机工作时，气缸内压力及容积变化的情况如图8-3。
当活塞自点0向右移动至点1时，气缸在压力p1下等压吸进气体，0—1为进气过程。
然后活塞向左移动，自1绝热压缩至2，1—2为绝热压缩过程。
最后将压力为p2的气体等压排出气缸，2—3为排气过程。
过程0—1—2—3—0便构成了压缩机理论图8－2 往复式压缩机结构示意图1－排气阀；2－气缸；3－平衡缸；4－机体；5－飞轮；6－曲轴；7－轴承；8－连杆；9－十字头；10－活塞杆；11－填料函；12－活塞；13－活塞环；14－进气阀活塞从止点0至止点1所走的距离S，称为一个行程。
在理论循环中，活塞一个行程所能吸进的气体，在压力p1状态下其值为V1=FsSm3，式中Fs为活塞面积，m2；S为活塞行程，m。
图8－3 压缩机级的理论循环压缩机把气体自低压空间压送到高压空间需要消耗一定的功，压缩机完成一个理论循环所消耗的功为图8-3的0—1—2—3—0所围区域的面积，即进气过程中气体对活塞所作的功p1V1相当于0—0′—1′—1—0所围的面积；压缩过程中活塞对气体所作的功相当于1′—1—2—2′—1′所围的面积。
往复式压缩机的基本知识及原理
往复式压缩机的基本知识及原理压缩机的分类压缩机种类很多，按照工作原理可分为容积式和速度式：容积式包括：往复式和回转式。
往复式包括：活塞式和膜片式。
回转式包括：螺杆式、滑片式和转子式速度式包括：离心式、轴流式和混流式。
容积式压缩机：指气体直接受到压缩，从而使气体容积缩小，压力提高的机器。
一般这类压缩机具有容纳气体的气缸。
以及压缩气体的活塞。
按容积变化方式的不同，有往复式和回转式两种结构。
往复式压缩机往复式压缩机有活塞式和膜片式两种式。
在圆筒形气缸中有一个可做往复运动的活塞，气缸上有可控制进、排气阀。
当活塞做往复运动时，气缸容积便周期性的变化，借以实现气体的吸进、压缩和排出。
一、往复式压缩机的特点1、往复式压缩机与离心式压缩机比较（1）无论流量大小都能达到所需压力，一般单级終压可达0、3至0。
5MPa，多级压缩可达到100MPa。
（2）效率较高。
（3）气量调节时排气压力几乎不变。
（4）在一般压力范围内，对材料的要求不高，可用普通的金属材料。
2、主要缺点（1）转速底，排气量较大时机器显得笨重。
（2）结构复杂，易损件多，日常维修量大。
（3）动平衡性差，运转时有振动，噪音大。
（4）排气量不连续，气流不均匀。
3、各类压缩机的使用范围活塞式适用于中小输气量，排气压力可由低压到超高压；离心式和阻流式适用于输送大气量，中低压情况；回转式适用于中小输气量、中低压情况。
二、往复式压缩机的工作原理：依靠气缸工作容积周期性的变化来压缩气体，以达到提高工作压力的目的。
（活塞在气缸内的往复运动造成减压将气体吸入，继而将气体压缩至一定压强而将它送出）活塞式压缩机的工作原理。
压缩机是用以将低压力的气体压缩至高压力的机器，在完成这项任务时，多采用逐次的多级压缩，每级气缸中都有相同的吸气、压缩和排气过程。
1、压缩机的理论循环气体在气缸内的理论循环，具有以下特点，即压缩机在吸气、排气时，不存在进排气阀处的压力损失，进排气过程压力处保持恒压，压缩过程指数量是一个定值，故气体在压缩时与气缸壁等处皆不发生热脚换，缸内不存在余隙容积以贮留小部分高压气体，全部气体均能排出气缸外。
往复式压缩机基本知识
培训教案左死点Jt偷机气缸示遵掛右死点（1）吸气过程当活塞在气缸内向左运动时，活塞右侧的气缸容积增大，压力下降。
当压力降到小于进气管中压力时，则进气管中的气体顶开吸气阀进入气缸，随着活塞向左运动，气体继续进入缸内，直至活塞运动到左死点为止，这个过程称吸气过程。
（2）压缩过程当活塞调转方向向右运动时，活塞右侧的气缸容积开始缩小，开始压缩气体。
（由于吸气阀有逆止作用，故气体不能倒回进气管中；同时出口管中的气体压力高于气缸内的气体压力，缸内的气体也无法从排气阀排到出口管中；而出口管中气体又因排气阀有逆止作用，也不能流回缸内。
）此时气缸内气体分子保持恒定，只因活塞继续向右运动，继续缩小了气体容积，使气体的压力升高，这个过程叫做压缩过程。
（3）排气过程随着活塞右移压缩气体、气体的压力逐渐升高，当缸内气体压力大于出口管中压力时，缸内气体便顶开排气阀而进人排气管中，直至活塞到右死点后缸内压力与排气管压力平衡为止。
这叫做排气过程。
（4）膨胀过程排气过程终了，因为有余隙存在，有部分被压缩的气体残留在余隙之内，当活塞从右死点开始调向向左运动时，余隙内残存的气体压力大于进气管中气体压力，吸气阀不能打开，直到活塞离开死点一段距离，残留在余隙中的高压气体膨胀，压力下降到小于进气管中的气体压力时，吸气阀才打开，开始进气。
所以吸气过程不是在死点开始，而是滞后一段时间。
这个吸气过程开始之前，余隙残存气体占有气缸容积的过程称膨胀过程。
4、往复式压缩机的结构往复式活塞压缩机由机座、中间接筒、曲轴、连杆、十字头、活塞杆、活塞、填料箱、气阀、飞轮、冷却和调节控制系统及附属管线等组成。
如图数等变化，或气体组成变化或原设计压送某一种介质的压缩机改为输送其他介质。
都会对压缩机的性能产生影响；此外，生产中的工艺条件会经常变化；压缩机的流量应该和变化了的工艺条件相适应。
现在将着重讨论变工况对压缩机性能的影响和压缩机流量的调节方法。
变工况对压缩机性能的影响(1)吸气压力改变随着吸气压力的降低，气体体积折算到标准状况下就较低。
往复式压缩机的基础知识
往复式压缩机的基础知识1.什么是压缩机工作过程?往复式压缩机有气缸、活塞和气阀。
压缩气体的工作过程可分成膨胀、吸人、压缩和排出四个阶段。
图l-l所示是一种单吸式压缩机的气缸。
这种压缩机只在气缸的一端有吸人气阀和排出气阀，活塞每往复一次只及一次气和排一次气。
图1-1单级式压缩机气缸简图1一气缸;2一活塞;3一吸人气阀;4一排出气阀(1)膨胀:当活塞2向左边移动时，活塞右边的缸容积增大，压力下降，原先残留在气缸中的余气不断膨胀。
(2)吸人:当压力降到稍小于迸气管中的气体压力时，进口管中的气体便推开吸人气阀3迸人气缸，随着活塞逐渐向左移动，气体持续迸人缸内，直到活塞移至左边的末端(又称左死点)为止。
(3)压缩:当活塞调转方向向右边移动时，工件的容积逐渐缩小，这样便开始了压缩气体的过程。
由于吸人气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中的气体压力又高于气缸内部的气体压力，缸内的气体也元法从排出气阀4跑到缸外。
出口管中的气体因排出气阀有止逆作用，也不能流入缸内。
，因此缸内的气体质量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间(容积)，使气体的压力不断升高。
(4)排出:随着活塞右移，压缩气体的压力升高到稍大于出口管的气体压力时，缸内气体便顶开排出气阀而进人出口管中，并不断排出，直到活塞移至右边的末端(又称右死点)为止。
然后，活塞又开始向左移动，重复上述动作。
活塞在缸内不断地来回运动，使气缸往复循环地吸人和排出气体。
活塞的每一次来回称为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。
图1-2所示是一种双吸式压缩机的气缸。
这种气缸的两端，都具有吸人气阀和排出气阀。
其压缩过程与单吸式气缸相同，所不同的只是在同一时间内，元论活塞向哪一方向移动，都能在活塞的运动方向发生压缩作用，在活塞的后方进行吸气过程。
也就是说，无论活塞向左移或向右移都能同时吸人和排出气体。
2·什么是压缩气体的三种热过程?气体在压缩过程中的能量变化与气体状态(即温度、压力、体积等)有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
培训教案
培训课题: 往复式压缩机基本结构、工作原理、常见故障及注意事项培训日期: 2017年8月培训课时:2课时
课程重点:
讲述往复式压缩机基本结构、工作原理、常见故障及注意事项。
培训目标及要求：
通过培训使全体员工对往复机的结构、工作原理有一定的了解，掌握其常见故障，明确注意事项，真正做到“四懂三会”
授课内容：
一、往复式压缩机的型号、结构及工作原理
1、往复式压缩机型号
2、往复式活塞压缩机的工作过程
往复式活塞压缩机属于于容积型压缩机。
靠气缸内作往复运动的活塞改变工作容积压缩气体。
气缸内的活塞，通过活塞杆、十字头、连杆与曲轴联接，当曲轴旋转时，活塞在汽缸中作往复运动，活塞与气缸组成的空间容积交替的发生扩大与缩小。
当容积扩大时残留在余隙内的气体将膨胀，然后再吸进气体；当容积缩小时则压缩排出气体，以单作用往复式活塞压机（见图）为例，将其工作过程叙述如下：
（1）吸气过程当活塞在气缸内向左运动时，活塞右侧的气缸容积增大，压力下降。
当压力降到小于进气管中压力时，则进气管中的气体顶开吸气阀进入气缸，随着活塞向左运动，气体继续进入缸内，直至活塞运动到左死点为止，这个过程称吸气过程。
（2）压缩过程当活塞调转方向向右运动时，活塞右侧的气缸容积开始缩小，开始压缩气体。
（由于吸气阀有逆止作用，故气体不能倒回进气管中；同时出口管中的气体压力高于气缸内的气体压力，缸内的气体也无法从排气阀排到出口管中；而出口管中气体又因排气阀有逆止作用，也不能流回缸内。
）此时气缸内气体分子保持恒定，只因活塞继续向右运动，继续缩小了气体容积，使气体的压力升高，这个过程叫做压缩过程。
（3）排气过程随着活塞右移压缩气体、气体的压力逐渐升高，当缸内气体压力大于出口管中压力时，缸内气体便顶开排气阀而进人排气管中，直至活塞到右死点后缸内压力与排气管压力平衡为止。
这叫做排气过程。
（4）膨胀过程排气过程终了，因为有余隙存在，有部分被压缩的气体残留在余隙之内，当活塞从右死点开始调向向左运动时，余隙内残存的气体压力大于进气管中气体压力，吸气阀不能打开，直到活塞离开死点一段距离，残留在余隙中的高压气体膨胀，压力下降到小于进气管中的气体压力时，吸气阀才打开，开始进气。
所以吸气过程不是在死点开始，而是滞后一段时间。
这个吸气过程开始之前，余隙残存气体占有气缸容积的过程称膨胀过程。
4、往复式压缩机的结构
往复式活塞压缩机由机座、中间接筒、曲轴、连杆、十字头、活塞杆、活塞、填料箱、气阀、飞轮、冷却和调节控制系统及附属管线等组成。
如图
