快速判断静电喷枪电场的新方法(梁继勇)

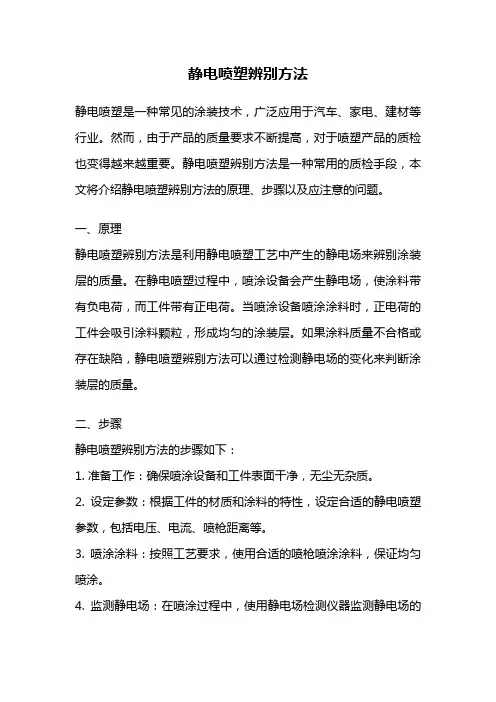

静电喷塑辨别方法
静电喷塑辨别方法静电喷塑是一种常见的涂装技术，广泛应用于汽车、家电、建材等行业。
然而，由于产品的质量要求不断提高，对于喷塑产品的质检也变得越来越重要。
静电喷塑辨别方法是一种常用的质检手段，本文将介绍静电喷塑辨别方法的原理、步骤以及应注意的问题。
一、原理静电喷塑辨别方法是利用静电喷塑工艺中产生的静电场来辨别涂装层的质量。
在静电喷塑过程中，喷涂设备会产生静电场，使涂料带有负电荷，而工件带有正电荷。
当喷涂设备喷涂涂料时，正电荷的工件会吸引涂料颗粒，形成均匀的涂装层。
如果涂料质量不合格或存在缺陷，静电喷塑辨别方法可以通过检测静电场的变化来判断涂装层的质量。
二、步骤静电喷塑辨别方法的步骤如下：1. 准备工作：确保喷涂设备和工件表面干净，无尘无杂质。
2. 设定参数：根据工件的材质和涂料的特性，设定合适的静电喷塑参数，包括电压、电流、喷枪距离等。
3. 喷涂涂料：按照工艺要求，使用合适的喷枪喷涂涂料，保证均匀喷涂。
4. 监测静电场：在喷涂过程中，使用静电场检测仪器监测静电场的变化。
如果涂装层质量良好，静电场应保持稳定；如果涂料质量不合格或存在缺陷，静电场会出现异常变化。
5. 分析结果：根据静电场的变化，判断涂装层的质量。
如果静电场变化不明显，涂装层质量良好；如果静电场出现异常变化，可能存在涂料质量问题，需要进一步检查。
三、注意事项在使用静电喷塑辨别方法时，需要注意以下问题：1. 校准仪器：定期校准静电场检测仪器，确保测试结果的准确性。
2. 维护设备：保持喷涂设备的清洁和正常运行，确保喷涂质量的稳定性。
3. 喷涂工艺：严格按照喷涂工艺要求操作，避免因操作不当导致的涂装层质量问题。
4. 数据分析：对于静电场的变化结果，需要进行合理的数据分析，结合其他质检手段进行综合判断。
5. 记录和分析：及时记录静电场的变化情况，并分析原因，为工艺改进和质量控制提供依据。
四、总结静电喷塑辨别方法是一种常用的质检手段，通过检测静电场的变化来判断涂装层的质量。
静电喷雾的工作原理及分析
静电喷雾的工作原理及分析作者：***来源：《绿色科技》2013年第07期摘要：对静电喷雾技术原理进行了分析，阐述了静电喷雾的工作的原理，尤其是药液的雾化过程以及雾滴的充电及运动过程的工作原理，研究表明：由于静电喷头与农作物之间的静电场力作用，使雾滴具有了一定的方向性，从而向农作物各个部位运行，为静电喷头的研制提供参考。
关键词：静电喷雾；雾化过程；充电收稿日期：20130520作者简介：李海强（1980—），男，河南通许人，主要从事农业方面的研究工作。
中图分类号：TQ526 文献标识码：A文章编号：16749944（2013）070303021 引言我国是一个农药研制生产与应用的大国，农药原药的生产能力为102万t，农药品种多达260余种，农药制剂年产量已达170万t，为世界第2位。
但我国农药应用技术总体较为落后，使用的农药只有少部分能沉积到农作物靶标上，导致70%～78%的农药流到土壤里或飘到环境中去，造成了严重的环境污染问题。
根据有关统计，我国手动植保机械约有30多个品种，植保机械以手动和小型机动为主，防治效率比较低，大部分产品结构简单、价格低廉、技术含量低[1，2]。
静电喷雾是近年来发展起来的新技术，相对于其他喷雾形式，具有极大的优越性。
故研究静电喷雾原理具有重大意义。
静电喷雾是利用静电技术，在静电喷头与需喷洒农作物之间建立起静电场，药液经静电喷头雾化后形成群体带电雾滴，在静电场力的作用下，微细带电雾滴被电场力吸附到作物叶片的正反面以及隐蔽部位。
药液雾滴在目标作物的沉积率高、均匀散布，飘逸散失少。
2 药液雾化过程液体药剂最常用的雾化方式是液力式雾化，该方式尤其适合于水溶液的雾化喷洒施药。
其原理是使液体在一定的压力下通过一个一定形状的小孔，喷出的同时雾化。
液力式喷头的雾型如图1所示。
图1 液力式喷头的雾型在液体雾化过程中，主要存在的雾化阻力有两种：表面张力与粘滞阻力。
但液体一直是沿着阻力小的方向进行变化，所以表面张力是最主要的雾化阻力。
静电喷雾技术的基础理论分析

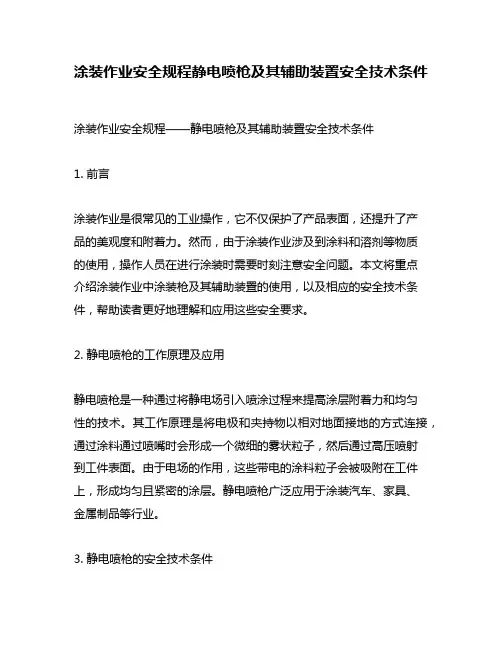

涂装作业安全规程静电喷枪及其辅助装置安全技术条件
涂装作业安全规程静电喷枪及其辅助装置安全技术条件涂装作业安全规程——静电喷枪及其辅助装置安全技术条件1. 前言涂装作业是很常见的工业操作，它不仅保护了产品表面，还提升了产品的美观度和附着力。
然而，由于涂装作业涉及到涂料和溶剂等物质的使用，操作人员在进行涂装时需要时刻注意安全问题。
本文将重点介绍涂装作业中涂装枪及其辅助装置的使用，以及相应的安全技术条件，帮助读者更好地理解和应用这些安全要求。
2. 静电喷枪的工作原理及应用静电喷枪是一种通过将静电场引入喷涂过程来提高涂层附着力和均匀性的技术。
其工作原理是将电极和夹持物以相对地面接地的方式连接，通过涂料通过喷嘴时会形成一个微细的雾状粒子，然后通过高压喷射到工件表面。
由于电场的作用，这些带电的涂料粒子会被吸附在工件上，形成均匀且紧密的涂层。
静电喷枪广泛应用于涂装汽车、家具、金属制品等行业。
3. 静电喷枪的安全技术条件为了保证涂装作业的安全性，使用静电喷枪时需要遵守以下安全技术条件：3.1 使用符合要求的喷枪和辅助装置使用静电喷枪时，首先需要确保使用的喷枪和辅助装置符合安全要求。
喷枪和辅助装置应具备过载保护功能，以避免电压过高引发火灾或爆炸等意外事故。
喷枪和辅助装置应定期检查并维护，确保其正常运行。
3.2 保证环境安全条件静电喷枪操作过程中，操作人员需要确保操作环境的安全条件。
操作人员应穿戴好防静电服或防静电手套等个人防护装备，以减少静电造成的潜在危险。
操作场所的温度、湿度等环境因素也需要控制在安全范围之内，以防止静电火花引发火灾。
3.3 涂料的安全使用和储存涂料作为涂装作业的核心物质，其安全使用和储存是至关重要的。
操作人员需要根据涂料的特性选择适当的工作场所和工作条件。
操作人员需要了解涂料的挥发性、毒性等性质，并做好相应的防护措施。
涂料应储存在专门的储存区域，避免与其他易燃、易爆品等物质接触，防止涂料自燃或引发爆炸。
4. 涂装作业的常见问题及解决方法在进行涂装作业时，可能会遇到一些常见的问题，如静电火花、喷涂气雾等。

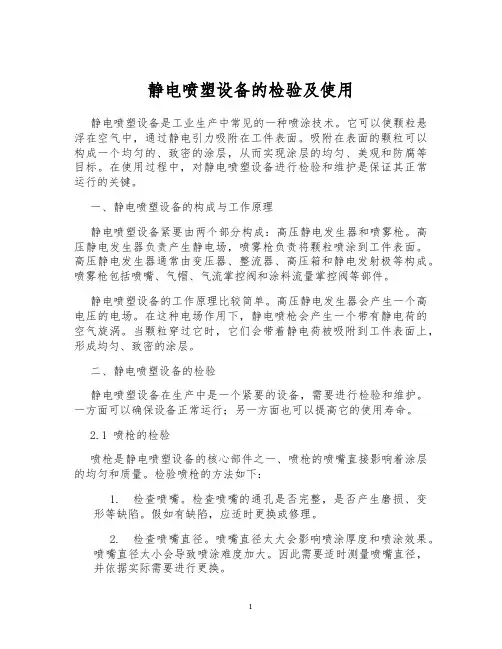

静电喷塑设备的检验及使用
静电喷塑设备的检验及使用静电喷塑设备是工业生产中常见的一种喷涂技术。
它可以使颗粒悬浮在空气中，通过静电引力吸附在工件表面。
吸附在表面的颗粒可以构成一个均匀的、致密的涂层，从而实现涂层的均匀、美观和防腐等目标。
在使用过程中，对静电喷塑设备进行检验和维护是保证其正常运行的关键。
一、静电喷塑设备的构成与工作原理静电喷塑设备紧要由两个部分构成：高压静电发生器和喷雾枪。
高压静电发生器负责产生静电场，喷雾枪负责将颗粒喷涂到工件表面。
高压静电发生器通常由变压器、整流器、高压箱和静电发射极等构成。
喷雾枪包括喷嘴、气帽、气流掌控阀和涂料流量掌控阀等部件。
静电喷塑设备的工作原理比较简单。
高压静电发生器会产生一个高电压的电场。
在这种电场作用下，静电喷枪会产生一个带有静电荷的空气旋涡。
当颗粒穿过它时，它们会带着静电荷被吸附到工件表面上，形成均匀、致密的涂层。
二、静电喷塑设备的检验静电喷塑设备在生产中是一个紧要的设备，需要进行检验和维护。
一方面可以确保设备正常运行；另一方面也可以提高它的使用寿命。
2.1 喷枪的检验喷枪是静电喷塑设备的核心部件之一、喷枪的喷嘴直接影响着涂层的均匀和质量。
检验喷枪的方法如下：1.检查喷嘴。
检查喷嘴的通孔是否完整，是否产生磨损、变形等缺陷。
假如有缺陷，应适时更换或修理。
2.检查喷嘴直径。
喷嘴直径太大会影响喷涂厚度和喷涂效果。
喷嘴直径太小会导致喷涂难度加大。
因此需要适时测量喷嘴直径，并依据实际需要进行更换。
2.2 管路的检验管路是静电喷塑设备的紧要构成部分，其质量直接影响着喷涂的效果。
管路检验的方法如下：1.检查管路连接部位。
是否存在松动、浸漏以及腐蚀等现象。
假如存在则需要进行适时维护和修理或更换。
2.检查管内壁。
管路内壁应当干净、平整，不允许有异物进入。
如发觉壁面有积污现象，应适时清洗。
2.3 高压静电发生器的检验高压静电发生器是静电喷塑设备的核心部件之一、它的质量直接影响着喷涂效果。
高压静电发生器的检验方法如下：1.检查电源部分。
液体静电喷枪在使用时要注意什么
液体静电喷枪在使用时要注意什么液体静电喷枪是一种常用于涂装和喷涂领域的高效工具。
它利用静电作用将液体喷雾粒子带有电荷，并通过电场力将其吸附到被涂物表面上。
与传统的压缩空气喷枪相比，液体静电喷枪具有更高的涂覆效率、更稳定的喷雾质量和更少的溢漏浪费。
然而，使用液体静电喷枪也存在一些注意事项，下面将为您详细介绍。
注意涂装环境的静电状况液体静电喷枪的工作原理是利用静电作用，因此，喷涂环境的静电状况直接影响喷涂效果。
如果周围环境的静电场强度较大，可能会干扰到喷涂效果，造成涂装层厚度不均、漆膜间合并等问题。
因此，在使用液体静电喷枪之前，需要确保喷涂环境的静电处理已经到位。
注意涂装材料的选择不同的涂装材料适用于不同的液体静电喷枪。
在选择涂装材料时需要注意相应的喷枪规格和技术参数，例如喷嘴直径、流速、电压、电流等。
如果涂料不适用于液体静电喷枪，将会导致涂层的颗粒分布不均匀或者固化速度不足等问题。
注意操作的规范性液体静电喷枪在使用时需要操作人员注意安全。
使用前需要进行培训并理解喷涂操作的规范性，例如握枪方式、喷涂距离、角度和方向等。
同时，需要对喷枪的操作面板、高压电缆和距离控制器等部件进行定期检查，以确保其正常运行、零部件未损坏。
注意清洗与维护使用液体静电喷枪喷涂完成后，需要进行清洗和维护。
未清洗的液体静电喷枪可能会导致涂装物粘附在喷嘴上，影响下一次使用。
为了保持液体静电喷枪的长期使用效果，需要注意清洗时使用适当的清洁液体和工具，并避免使用过于激烈的清洗方法，以免损坏喷枪部件。
总之，液体静电喷枪在使用时需要注意多个方面，涂装环境静电状况、涂装材料的选择、操作规范和清洗与维护等都是需要重视的。
只有在注意这些方面的情况下，液体静电喷枪才能够保证顺利使用，提高生产效率和涂装质量。
液体静电喷枪使用方法
液体静电喷枪使用方法
今天来给大家唠唠液体静电喷枪咋用哈。
然后呢，就是连接电源啦。
这个时候要小心一点哦，按照说明书上的要求来接，可别接错了，不然它可能就会闹小脾气，不好好工作啦。
接下来就是装涂料了。
这就像是给喷枪喂食物一样，要把涂料稳稳地装进喷枪的容器里。
不过要注意涂料的量，不能装得太满，不然它可能会吐出来，弄得一团糟呢。
好啦，准备工作都做好了，就可以开始喷涂啦。
在喷涂的时候，要保持喷枪和被喷物体有合适的距离，大概就像你伸开手臂那么长的距离就比较合适啦。
如果离得太近，涂料就会堆在一起，像小山包一样，可难看了；离得太远呢，涂料又喷不到地方，就像你想给朋友送个小礼物，却怎么也够不着一样。
还有哦，在喷涂的时候，要让喷枪匀速移动，就像小蚂蚁走路一样，稳稳当当的。
可不能忽快忽慢的，不然喷出来的效果就不均匀啦。
喷完之后呢，要及时把喷枪清洗干净。
这就像吃完饭要洗碗一样，不能偷懒哦。
要是不清洗干净，涂料干在喷枪里面，下次再用的时候，喷枪就会堵得难受，就像人感冒了鼻子不通气一样。
清洗的时候，要用专门的清洗剂，按照正确的方法来洗，把喷枪的每个角落都洗得干干净净的。
宝子们，液体静电喷枪的使用方法就是这样啦，是不是很简单呢？只要按照这些小步骤来做，你就能让它乖乖听话，喷出漂亮的效果啦。
加油哦，希望你们都能成为使用液体静电喷枪的小能手！。
涂装静电喷枪的操作要领
涂装静电喷枪的操作要领
涂装静电喷枪的操作要领包括以下步骤：
1.喷枪的准备：确保喷枪和相关设备清洁和正常工作，检
查喷嘴、喷雾室以及相关管道是否有残留粉末或污垢。
2.调节喷枪参数：根据具体的喷涂需求，调整喷枪的参数，
包括气压、粉雾量、喷枪距离和喷枪方式等，以确保均匀的喷涂效果。
3.保持恰当的喷涂距离：通常，保持喷涂距离在200-300mm之间是比较理想的。
如果喷涂距离太近，可能会导致过度喷涂和粉末积聚；如果喷涂距离太远，可能会
导致喷涂不均匀。
4.作业时要空手操作静电喷枪，如果带手套作业时，手掌
部分要开一个洞。
5.作业时要穿静电鞋，涂装室周围的空气离子化，且要经
常注意勿使涂料块附着在静电鞋。
6.清洗喷嘴时禁止使用金属刷子，如果用金属刷子会损伤
喷嘴，所以要使用附属的毛刷。
7.防范静电火花：定期检查、清洁和更换喷嘴和撞针，以
保持其良好的工作状态。
这些要领仅供参考，建议阅读使用说明或咨询专业人士了解更准确的信息。
一种快速判断静电喷枪空间电场的方法
（ ６） 观 察 测试 结 果 ：在 试 电笔从 静 电喷 枪 的后
任 意点 的电场强度 ， 而确定静 电喷枪是否产 生 了 从
高压 静 电 。 而 由于 直 流 电场 强 度 测 试 仪 价格 昂贵 ， 然 加 之 静 电 喷 枪 发 生 故 障 是 一 个 小 概 率 事 件 ， 用 这 故
１ 测 量 方 法 及 工 作 原 理
１１ 测 量方 法 ．
工 作 原 理两 方 面来 阐述 。
１ ． 静 电喷 枪 的 工作 原理 ．１ ２
在 高压静 电喷涂 中， 压静 电是 由高压静 电发 高 生器供给的。 喷枪头部装有金属极针作为电极 ， 当电
极 接 通 高压 静 电后 ， 尖端 产 生 电晕 放 电 ， 电极 中 ， 使用 年限较 长的静 电喷枪 有时 会 出现 各种故 障。 管产生故 障的原 因以及 故障 的 尽 表现形式各不相同 ， 然而从原理上来讲 ， 均可将故障
分 为 气 路 故 障 和 电路 故 障 。当静 电喷 枪 发 生 故 障 时 ， 首 先 须 检 查 喷 枪 口喷 出 的 粉 末 是 否 连 续 、 匀 、 均 可
（ ５） 测 试 空 间 电场 ：另 外 一 人 手 握一 支 普 通 的
调， 如果正常 ， 则应检查静 电喷枪是否产生了喷粉所
需 要 的 高 压 静 电 。如 何 检 查 静 电 喷 枪 是 否 产 生 了高
试 电笔 ， 食指须接触到笔尾金属体 ， 从枪身 的右侧后
部 逐 渐 缓 慢 地 向 喷 枪 口处 移 动 ， 笔 尖 金 属 体 不 得 且
１２ 工 作原 理 ．
种 方法来检查 喷枪 口附近空 间是否存 在 电场 ， 经 其 济上不合算。 么 ， 那 是否有一种简单易行 、 方便快捷 、 安全可靠 的检查方法 呢？经过我们认 真思考和反复
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种快速判断静电喷枪空间电场的方法
（四川材料与工艺研究所梁继勇）
在工作中，使用年限较长地静电喷枪有时会出现各种故障，尽管产生故障的原因以及故障的表现形式各不相同，然而从原理上来讲，均可将故障分为气路故障和电路故障。
当静电喷枪发生故障时，首先须观察枪口喷出的粉末是否连续、均匀、可调，如果正常则应检查静电喷枪是否产生了喷粉所需要的高压静电，那么如何检查静电喷枪是否产生了高压静电呢？最直观和可靠的方法是检验在枪口的周围是否存在电场，如果按照常规的检验方法应选用直流电场强度测试仪，可以方便的测量出空间任意点的电场强度，从而确定静电喷枪是否产生了高压静电。
然而由于直流电场强度测试仪价格昂贵，加之静电喷枪发生故障是一个小概率稀有事件，故用这种方法来检查枪口附近是否存在电场，其经济性较差。
那么是否有一种简单易行、方便快捷、安全可靠的检查方法呢？经过我们的认真思考和反复试验最终找到了解决问题的方法，较好地解决了这个问题。
具体的方法如下：(1). 将被涂装工件可靠地接地，并用兆欧表予以检查；(2). 接通静电喷枪控制系统的电源和气源；(3). 将控制系统面板上的旋钮或按键设置在正常的工作位置；(4).压下静电喷枪的板机，并将枪口对准工件进行喷粉操作；(5).另外一人手握一支普通的试电笔，食指须接触到笔尾金属体，从枪身的右侧后部逐渐缓慢地向枪口处移动，且笔尖金属体不得接触枪身，与枪身保持２～５cm的距离（即试电笔在空间中运动）；(6).在试电笔从静电喷枪的后部向枪
口移动的过程中，仔细观测试电笔上氖管的亮度变化，如果亮度由暗逐渐地变亮，则说明静电喷枪在空间建立起了高压电场；如果氖管没有亮度，则说明静电喷枪没有在空间建立起高压电场。
这种检查静电喷枪周围空间是否存在电场的方法，我们认为之所以是正确的，是基于以下两点科学依据：(1).在高压静电喷涂中，高压静电是由高压静电发生器供给的。
喷枪头部装有金属极针作为电极，当电极接通高压静电后，尖端产生电晕放电，在电极附近产生了密集的负电荷，由于工件接地，故在放电极针和工件之间形成了强电场，离开放电极针的电子，受这个强电场的加速作用下运动，跟空气分子激烈碰撞，使空气分子电离为正离子和电子，新产生的电子，又被加速去撞击更多的空气分子，使它们电离，从而形成一个电子雪崩过程，出现了空气电离放电现象。
因此，在静电喷枪放电极针附近所形成的强电场是由尖端放电和空气电离共同作用的结果。
为了便于分析，我们可将放电极针视为点电荷，在点电荷形成的电场中，空间中任一点的电场强度与该点到点电荷的距离的平方成反比，该点的电势与到点电荷的距离成反比。
简而言之，距离放电极针越远，则电场强度就越弱，电势就越小，在无穷远处电场强度和电势均为零。
(2).由试电笔的工作原理可知，当被测带电体通过试电笔、人体与大地之间形成的电势差超过60伏时（不论是交流还是直流），试电笔中的氖管会发出红色光。
在这里与以往使用试电笔略显不同的是，平时人们都是利用试电笔来检验导线、电器和电气设备的金属外壳是否带电，笔尖金属体接触的都是具体的物体，而用试电笔检验空间中是否存在电
场时，笔尖金属体接触的是充满在空气中的带电粒子，当试电笔的笔尖金属体接触到的空气中带电粒子与对地电势差≥60伏时，氖管就会发红，而且随着电场强度的增加，红光会愈来愈亮。
通过上述的分析和讨论，使我们对这种检验空间电场方法的原理有了科学的认识，不仅知其然，而且知其所以然。
不过，在实际应用中有两点需要说明：一是用试电笔检验空间是否存在电场的方法，仅仅是一种定性的检验方法，而不能给出空间中任意点的电场强度和电位的具体数值；二是由静电学原理可知，由于放电极针尖端处的曲率半径最小，故该处的电荷面密度最大，因此在喷枪的正前方电场强度最大。
对于内带电式静电喷枪而言，喷枪与工件之间的电场强度为
0.3~1.7KV/cm，外带电式静电喷枪与工件之间的电场强度为
1.0~3.5KV/cm，而试电笔内的电阻一般为1.5MΩ~
2.0MΩ，因此在用试电笔检查静电喷枪所形成的电场时，流过试电笔的电流是小于感知电流的（直流电流的感知电流为5mA），因此这种检查电场的方法是安全的，但是尽管如此，从安全的角度出发，在检验空间中是否存在电场时，试电笔亦不应在静电喷枪的前端区域内测量，而应从静电喷枪的右后侧空间，逐渐向枪口移动（且不得超过枪口），这样可以从根本上避免当静电喷枪出现以外时，可能发生的电击现象。
总之，将普通的试电笔作为检验静电喷枪是否产生高压静电的工具，具有操作简单、快速直观、安全可靠、成本低廉等特点，有利于快速查找静电喷枪的故障，为修复工作创造了有利的条件，因此这种快速检查电场的方法，在涂装行业里具有的一定实用性和推广价值。
