磁翻板磁性浮子液位计安装使用说明书
磁翻板液位计的安装方法范本
工作行为规范系列磁翻板液位计的安装方法（标准、完整、实用、可修改）编号：FS-QG-13636磁翻板液位计的安装方法Installation method of magnetic flap liquid level gauge说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
1、磁翻板液位计的周围不能有导磁物质接近，同时也不能用铁丝固定，因为这样会影响到磁翻板液位计的正常工作；2、磁翻板液位计必须要垂直安装，磁翻板液位计与容器引管之间应该装有球阀，以便于检修和清洗；3、如果使用者自己采用伴热管路的时侯，那么必须要选用非导磁材料，比如紫铜管等。
伴热温度还要根据介质情况而确定；4、测量的介质内部不应该含有固体杂质或者磁性物质等，以避免对浮子造成卡阻；5、磁翻板液位计在使用前应该先用校正磁钢将零位以下的小球设置成红色，其它球设置成白色；6、打开磁翻板液位计的底法兰，装入磁性浮子（需要注意的是：重端带磁性一端向上，不能倒装。
）；7、应该根据测量介质的情况，不定期的清洗主导管清除杂质；8、对于超过一定长度的液位计，需要增加中间加固法兰或者耳攀作固定支撑，以增加强度和克服自身重量；9、在调试的时侯应该先打开上部引管阀门，然后再缓慢开启下部阀门，让介质平稳进入主导管（运行中应该避免介质急速冲击浮子，引起浮子剧烈波动，影响显示的准确性），观察磁性红白球翻转是不是正常。
然后关闭下引管阀门，打开排污阀，让主导管内的液位下降。
根据这个方法操作三次，属于正常情况的，就可以投入运行（但腐蚀性等特殊液体除外）；10、磁翻板液位计的安装位置，应该避开或者远离物料介质进出口处，避免因物料流体局部区域的急速变化而影响液位测量的准确性。
请输入您公司的名字Foonshion Design Co., Ltd。

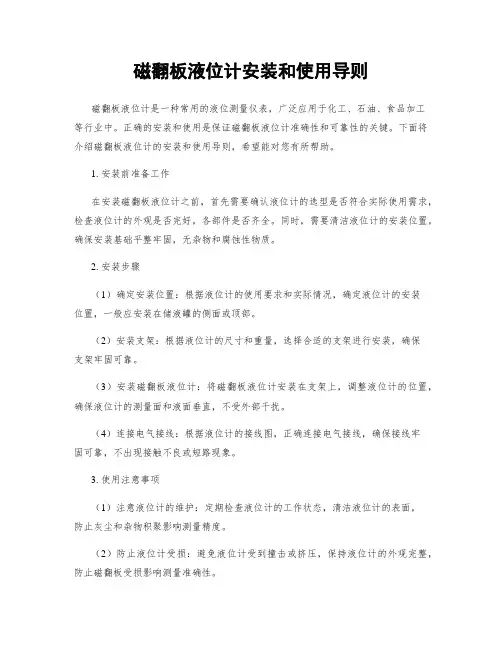

磁翻板液位计安装和使用导则
磁翻板液位计安装和使用导则磁翻板液位计是一种常用的液位测量仪表，广泛应用于化工、石油、食品加工等行业中。
正确的安装和使用是保证磁翻板液位计准确性和可靠性的关键。
下面将介绍磁翻板液位计的安装和使用导则，希望能对您有所帮助。
1. 安装前准备工作在安装磁翻板液位计之前，首先需要确认液位计的选型是否符合实际使用需求，检查液位计的外观是否完好，各部件是否齐全。
同时，需要清洁液位计的安装位置，确保安装基础平整牢固，无杂物和腐蚀性物质。
2. 安装步骤（1）确定安装位置：根据液位计的使用要求和实际情况，确定液位计的安装位置，一般应安装在储液罐的侧面或顶部。
（2）安装支架：根据液位计的尺寸和重量，选择合适的支架进行安装，确保支架牢固可靠。
（3）安装磁翻板液位计：将磁翻板液位计安装在支架上，调整液位计的位置，确保液位计的测量面和液面垂直，不受外部干扰。
（4）连接电气接线：根据液位计的接线图，正确连接电气接线，确保接线牢固可靠，不出现接触不良或短路现象。
3. 使用注意事项（1）注意液位计的维护：定期检查液位计的工作状态，清洁液位计的表面，防止灰尘和杂物积聚影响测量精度。
（2）防止液位计受损：避免液位计受到撞击或挤压，保持液位计的外观完整，防止磁翻板受损影响测量准确性。
（3）避免液位计受干扰：液位计安装后，应避免外部磁场干扰，保持液位计的工作稳定，不受外部影响。
总的来说，磁翻板液位计的安装和使用相对简单，但是在安装和使用过程中仍需注意细节，保证液位计的准确性和可靠性，从而提高液位计的使用寿命和效率。
希望以上内容对您的磁翻板液位计安装和使用有所帮助，如有疑问或需要进一步了解，可随时与液位计厂家或技术人员联系。
FB系列磁翻板液位计说明书
数显表
数显表
4～20mA 信号
继电器输出
电阻信号
继电器输出
选型原则、安装注意事项
FB系 列产 品分 多种 规格 、型 号， 适 用 于 不 同 工 况 环 境 。 故 在 选 型 、 安 装 时 需 注 意 以 下事项： 1. 应用环境的基本工况：工作温度、工作压力、被测介质的物理、化学特性（包括比 重、流动性、耐酸碱性、防爆要求等）。 2 . 待测 液位 的设 计要 求： 测量 范围 （即C- C距 离） ，测 量精 度， 安装 开关 量报 警点 的数 量，是否提供远传及输出信号方式。 3. 磁翻板液位计本身的参数：产品材质，安装方式，和罐体的过程连接方式及距离， 是否需要排污阀，是否提供保温夹套。 4. 在运输、安装过程中，应避免剧烈撞击，以防止内部磁性材料破损。 5. 高温环境应避免让出线裸露或和高温物体接触。 6. 本产品通过磁耦合原理工作，应避免强磁近距离干扰液位计，以防止误动作。 7 . 磁 性 开关 安装位 置如 图一 所示 ， 安 装 时 须 紧 贴 管 壁 ， 并 靠 近 翻 板 指 示 器 。
1 / 2 "塞头 平盖
接续法兰
磁性开关
液位变送器
本体管
B K - B型
刻度尺 翻板指示器
双法兰下盖
B K - A型
远传电气接线图
三线制远传电气接线图（电阻信号） 电源
电压表
两线制远传电气接线图（电流信号） 电源
电流表
两线制远传和数显表电气接线图（电流信号）
三线制远传和数显表电气接线图（电阻信号）
下端形式
H： 双 法 兰+塞 头 K： 双 法 兰+ 1 / 2″ 球 阀 B： 双 法 兰+保 护 管 W： 双 法 兰+弯 头

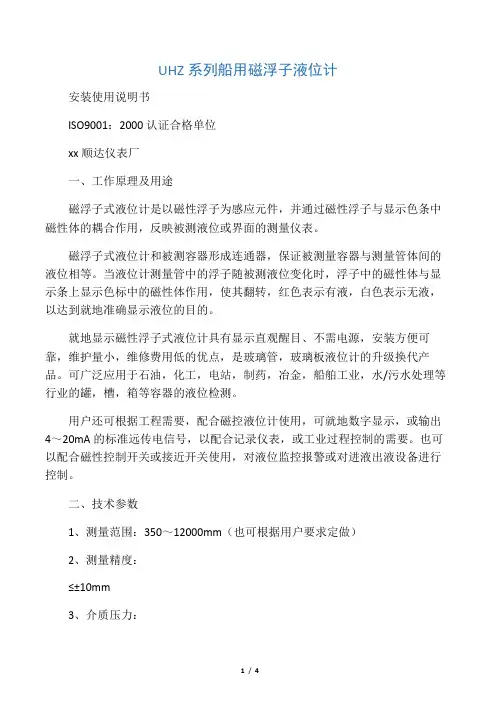

UHZ磁浮子液位计安装说明书
2.液位上升时，以红色显示液位高度；红色上部为白色，显示无液部分。
根据HG/T21584-95化工部标准4.5条规定：
a).水压试验时，浮子，浮球按1.25倍公称压力单独进行，不参与工艺容器耐压强度试验：
b).主体管水压试验，按1.5倍公称压力进行，但须将浮子取出。
二、技术参数
1、测量范围：350～12000mm（也可根据用户要求定做）
2、测量精度：
≤±10mm
3、介质压力：
-1.0～10.0Mpa
4、介质温度：
≤400℃
5、介质粘度：
≤0.15pas
6、介质比重：
≥0.45g/cm3
7、管体材质：
由具体介质确定
8、安装xx：
标准DN
20、DN25（也可以根据用户要求）
9、排污阀：
（Q11f－″）内螺纹管式球阀
放气孔：
″管堵头
三、安装
a)用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。检查完好后按照以下顺序准确安装.
b)浮子和测量管分开包装。移除底部法兰，保持浮子顶部向上，将浮子装入测量管内，将底部法兰安装好。然后与被测容器连接.
c)浮子中的磁性体与显示板上色条中的磁体作用，色标翻转，红色表示有液，白色表示无液.
注意：
浮子要轻拿轻放，以免损坏；在安装前必须将显示条用浮子全部调整为白色，以免影响读数。
四、运行
1、关闭底部排污阀
2、慢慢打开阀，随之浮子腔内的压力缓慢增大，如果压力迅速增大，有可能是浮子向上撞击而损害浮子。浮子将随液面移动，浮子和显示条通过磁耦合作用，旋转180度色标由白色变成红色，以此反映液位。

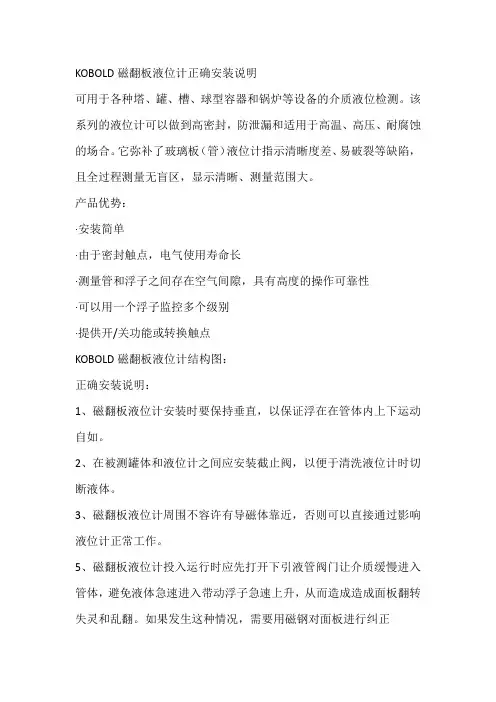

KOBOLD磁翻板液位计正确安装说明
KOBOLD磁翻板液位计正确安装说明
可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
产品优势：
·安装简单
·由于密封触点，电气使用寿命长
·测量管和浮子之间存在空气间隙，具有高度的操作可靠性
·可以用一个浮子监控多个级别
·提供开/关功能或转换触点
KOBOLD磁翻板液位计结构图：
正确安装说明：
1、磁翻板液位计安装时要保持垂直，以保证浮在在管体内上下运动自如。
2、在被测罐体和液位计之间应安装截止阀，以便于清洗液位计时切断液体。
3、磁翻板液位计周围不容许有导磁体靠近，否则可以直接通过影响液位计正常工作。
5、磁翻板液位计投入运行时应先打开下引液管阀门让介质缓慢进入管体，避免液体急速进入带动浮子急速上升，从而造成造成面板翻转失灵和乱翻。
如果发生这种情况，需要用磁钢对面板进行纠正
6、为了浮子在前期运输和安装打压时损坏，出厂前浮子一般放置于管体外侧。
待液位计安装施工完毕，管道压力测试正常后，打开底部排污法兰，再将浮子装入液位计管体内，浮球浮子重的一头朝上，防止装反。
磁翻板液位计的安装使用说明书
位计用在较高的压力容器上时，不得突然注入压
力，而过程中，由于液位突变或
其他原因造成个别翻板不能翻转，可
用校正磁钢N极或浮标进行校正。14．根据介质情
况，可定期清洗主导管，清除管内沉积物杂质。
1．红白磁柱安装时全部校对为白色2．红绿磁柱
安装时全部校对为红色0c67
标有箭头方向为上部，（或以有磁钢的一端为上
部）。液位计筒体内不应有固体杂质和磁杂质进
入，以免对浮子造成卡阻及减弱浮力。11．液位
计投入运行时，应先打开上引液管阀
门，然后慢慢开启下引液管阀门，让液体个质平
稳地直入主导管，避免液体介质带着浮子急速上
升，造成磁翻柱翻转失灵或翻乱（若遇此现象，
可用磁钢重新校正）。12．如果该液
f0e 密度计
4．液位计与容器之间应装有截止阀，以便清洗和
检修时切断物料。5．液位计筒体周围不容许有导
磁体靠近，否则会直接影响液位计正常工作。
6．液位计出厂时一般不保温，但可
根据用户需求代为保温。如用户自行采用伴热管
路时，必须选用非导磁材料。7．浮子一般放置在
液位计腔体一侧。为防止运输途中磁性浮子在主
导管内高速滑动而被撞击，液位计出
磁性浮子液位计是根据客户的要求特别订制的产
品，在使用和安装过程中需要注意的事项如下：
1．开箱检查仪表的型号是否与选购的型号一致，
法兰尺寸及中心距是否与现场尺寸一
一致。液位计上、下法兰的中心距为测量范围
2．仪表必须垂直安装，以保证磁性浮子在主导管
内上下运动自如，垂直度应小于3°3．安装前必
须清洁管道确保管道清洁无杂物堵塞
厂前，用卡丝将磁性浮子固定在下引液管处，用
户在安装使用前应先抽去卡丝方能安装。8．安装
磁翻板液位计说明书完整
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
HL1077 系列磁翻板液位计 使用说明书
HL1077系列磁翻板液位计使用说明书天津恒立远大仪表股份有限公司一、用途、特点及标记方法1、用途、特点：HL1077系列磁效应液位计适用于测量石油、化工和其它工业部门的有压容器或开口容器内易燃、易爆、有毒等液体介质的液位高度。
既能就地直接双色显示液位，也可附加液位上、下限位报警器和控制器。
实现对锅炉给水的自动化控制、报警和连锁功能。
还可以与HLR 型传感器组合，实现远传数模显示和输出4-20mA标准信号。
该产品结构简单、牢固、安全，可靠，显示醒目、直观、安装方便，使用寿命长，维护方便，接触介质部位件采用防腐材料(ICr18ni9Tl)，磁翻转显示器与介质隔离, 具有连续显示效果，可视距离远和角度范围宽。
2、标记方法：HL1077-C 型侧装式磁翻板液位计HL1077-D 型顶装式磁翻板液位计HL1077-N 型内浮子式磁翻板液位计HL1077-R 型插入式磁翻板液位计二、工作原理在与容器连接的连管内，浮子随液面的上升或下降，由于磁耦合作用,使双色显示器同步显示液位的高低变化。
一般红色直接表示液位的高度值。
见图1三、规格及技术数据：1、测量范围：普通型：500-6000mm(任选)：锅炉专用型：300、330、440、500、600、1000mm。
2、测量精度：±2.5mm。
3、额定工作介质温度：-70~400℃4、工作压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa5、介质密度：≥0.45g/cm36、介质密度差：≤0.15g/cm37、介质粘度：≤10-m2/s8、水位跟随速度：300mm/min四、安装方法及尺寸：L为仪表量程，即上下接管中心孔距，为500-6000mm(＞6000mm 协商)。
法兰尺寸见图2。
当PN为.6MPa，DN25时，按GB9119.4-88或JB82-59，当为PN4.0以上时，按GB9123、19-88或JB82-59凸面法兰。
顶装型法兰：见图3所示。
磁翻板液位计说明书完整
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
磁翻板液位计说明书
磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
HSUHZ 系磁翻板液位计 ——使用说明书
HSUHZ系磁翻板液位计——使用说明书北京合世自动化科技有限公司目录一、产品概括 (1)二、产品特点 (1)三、技术参数 (1)四、仪表选型表 (2)五、工作原理 (3)六、仪表安装 (5)七、使用 (6)八、维护保养 (6)一、产品概括HSUHZ系列磁翻版液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、箱等容器中介质的液位进行指示和控制。
HSUHZ系列磁翻版液位计，根据浮力原理制作，磁浮子在主体内（与容器相通），随被测介质液位的升降二上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
HSUHZ系列磁翻版液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易燃易爆工况下具有绝对的安全性和可靠性。
二、产品特点■适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
■指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
■测量范围大，不受储罐高度限制。
■指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
■耐高温，可采用不褪色陶瓷翻柱。
■结构简单，安装方便，维护费低。
三、技术参数四、仪表选型表HSUHZ-磁翻板液位计仪表类型(法兰中心距)C普通型mm D顶装式mm B保温型mm DR耐腐性mm Y电远传式mm输出信号O无输出UB4～20mA输出材质B不锈钢F聚四氟乙烯衬里V PVC,ABS,PP-R介质压力1PN0.6MPa 2PN1.0MPa 3PN1.6MPa 4PN2.5MPa 5PN4.0MPa 6PN6.3MPa 7PN10.0MPa 8PN32.0MPa报警回路O无报警A带上限报警B带下限报警C带上、下限报警电源装置D24VDC A220VAC防爆等级P普通型I本安型D隔爆型温度组别L普通型（-40～120℃）H高温型（120～450℃）五、工作原理1、HSUHZ系列普通型液位计（图1）磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色、一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
磁翻板液位计 说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。
关于磁翻板液位计的安装使用介绍
关于磁翻板液位计的安装使用介绍磁翻板液位计是常用的液位检测仪器，广泛应用于化工、电力、制药、饮料、轻工等领域。
它通过磁翻板的上下翻动，来判断液体的高低位。
本文将为您介绍磁翻板液位计的安装和使用方法。
安装前的准备在安装前，需要先了解液体的性质和管道的结构，确定液位计的安装位置。
一般来说，液位计的安装位置应该在储液容器的最高和最低液位之间，以确保在液位过高或过低时能够及时报警或调整。
另外，还需要注意以下几点：•确保磁翻板液位计能够固定在管道上，并且有足够的空间来进行检测。
•确定好液位计的进出口方向，并连接好相应的管路。
•在装配过程中，必须按照说明书的要求进行操作，避免出现误操作。
安装方法磁翻板液位计的安装非常简单，以下是安装步骤：1.将磁翻板液位计放置在安装位置上，将接线盒与液位计本体连接。
2.按照要求将进口和出口管路连接到液位计上。
3.将磁翻板调节成水平状态，并加紧定位螺母，固定磁翻板液位计。
4.连接电源线，按照说明书做好线路接线。
使用方法经过安装后，磁翻板液位计即可开始工作。
下面是使用方法的详细介绍：1.打开电源，磁翻板液位计开始工作。
2.如果液位上升到了磁翻板的位置，磁翻板会翻转，液位计会发出告警信号。
3.当液位下降到磁翻板下方时，液位计会恢复正常状态，告警信号停止。
在日常使用中，还需要注意以下几点：•定期检查液位计的工作情况，确保其正常工作。
•定期清洗液位计的磁翻板和传感器，以防发生故障。
•对于一些易燃、易爆、腐蚀等特殊液体，要在安装前进行特殊处理。
总之，磁翻板液位计是一种简单、直观、可靠的液位检测仪器，它能够在工业生产中起到非常重要的作用。
在使用时，需要仔细阅读说明书，进行正确的安装和操作，以确保其正常工作。
磁翻板液位计使用说明书
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
uhz磁翻板液位计说明书
uhz磁翻板液位计说明书
UHZ磁翻板液位计是一种常用的液位测量仪表，适用于各种液体的液位测量和控制。
以下是UHZ磁翻板液位计的主要内容：
1. 产品概述
UHZ磁翻板液位计是一种基于磁极耦合原理和浮力定律的液位测量仪表，适用于各种液体的液位测量和控制，如水、油、酸碱等。
2. 产品特点
UHZ磁翻板液位计具有以下特点：
- 测量范围广，可测量高达20米的液位；
- 测量精度高，可达到±10mm的精度；
- 可靠性强，采用磁耦合原理和浮力定律，不受外界干扰；
- 安装方便，可水平或垂直安装，也可根据需要进行调整。
3. 产品参数
UHZ磁翻板液位计的主要参数如下：
- 测量范围：0-20m；
- 测量精度：±10mm；
- 输出信号：4-20mA或0-10V；
- 供电电压：DC24V或AC110V/220V；
- 安装方式：水平或垂直安装。
4. 产品应用
UHZ磁翻板液位计广泛应用于各种液体的液位测量和控制，如水、油、酸碱等。
具体应用范围包括：
- 工业生产：如石油、化工、冶金、电力等行业中的储罐、反应釜等；- 环保领域：如污水处理、废水处理等；
- 食品饮料：如啤酒、饮料、酱油等行业中的储罐、发酵罐等；
- 医药行业：如制药、生物制品等行业中的储罐、发酵罐等。
以上是UHZ磁翻板液位计的主要内容。
在使用过程中，应严格按照厂家提供的技术要求进行操作，确保产品的安全和稳定运行。
磁翻板液位计说明书
磁翻板液位计说明书
磁翻板液位计是一种常用的液位检测仪器，广泛应用于石油、化工、食品、医药等工业领域，其优点在于结构简单、可靠性高、使用方便等。
磁翻板液位计的主体部分由上下两个翻板和磁钢组成。
当液位上升，浮子随之上浮，翻板也会跟着上翻，磁钢相应的位置也会改变，装置内部的磁感应开关就会自动触动，输出开关量信号，实现液位的检测和控制。
在使用磁翻板液位计时，需要注意以下几点：首先要检查仪器的安装是否牢固，确保测量结果准确可靠；其次是液位计的选择，应根据介质的性质和工作环境的特点来选择适合的型号和规格；还要定期进行维护和保养，及时清洗浮子和磁极，保证仪器的正常工作。
总之，磁翻板液位计是一种非常实用的液位检测仪器，在工业应用中具有很高的应用价值。
通过科学的选择、正确的安装和使用，可以最大程度优化液位控制系统，提高生产效率，降低安全风险，为企业的发展做出贡献。
UHZ-2300磁翻板说明书_武汉天康
为了更好的使用本仪表，敬请在使用前务必仔细阅读本手册！UHZ-2300系列磁翻板液位计安装使用说明书武汉天康仪表有限公司LIQUISYS UHZ-2300用户手册1UHZ-2300 系列磁翻板（柱）液位计 承蒙惠购本公司仪表产品不胜感激！本仪表为磁耦合原理液位测量仪表，安装及维护极为重要！为避免失误，确保仪表正常工作，请您在安装和使用之前，仔细阅读本手册，定将给您带来帮助和方便。
您所得到的仪表是本公司尽可能认真地按技术要求制造的，所用的材料都处于连续的质量控制下，仪表在出厂前根据预定的技术规格已精确地调整过。
尽管我们很努力，可能还会有失误。
如果您的仪表有问题，请与本公司联系，并请详述仪表的故障现象，如能附上图和数据则更有益于我们的故障处理。
我们将最大限度的为用户承担我们应尽的责任！请勿将仪表置于强磁环境，用户在安装时请轻拿轻放！ 如待测介质中含有导磁的如铁屑等杂物，请定期清洗仪表接液部分和浮子，以免因铁屑附着在浮子上将浮子卡住无法测量。
远传型详见第 7、1 章，零点位置确定请参见第 11 页。
注：本手册内容因为改进将会不经预告予以变更，敬请谅解。
如有不详之处，请与本公司技术部联系。
LIQUISYS UHZ-2300用户手册目录一、概述 (3)二、结构形式与测量原理 (3)三、主要技术指标 (4)四、外形尺寸 (5)五、选型表 (7)六、安装示意图 (8)七、系统组成 (9)八、安装与使用 (13)九、质量保证和保存 (14)2LIQUISYS UHZ-2300用户手册一、概述UHZ-2300系列磁翻板（柱）液位计是本公司引进、吸收国外同类产品，并加以改进，按原化学工业部颁布的《磁性液位计标准HG／T21584-95》研制生产的产品，属多功能融合为一体型仪表。
它将液位变化通过磁耦合给现场指示器指示出液位的实际高度，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。
仪表可选配液位报警、控制开关，实现液位或界面的上、下限越位报警，控制或联锁；或选配本公司UQB-2220型浮球液位变送器、UYB-2110型电容式液位变送器或FDP-4120型压力式液位变送器，将液位、界面信号转换成4～20mA.DC标准信号，供给显示、记录、多点巡检、控制、调节等仪表或PLC、DCS、FCS系统，实现对液位、界面的远距离显示、检测、记录、调节与控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0c67f0e 密度计
0c67f0e 密度计
超过一定长度（普通型＞3米、防腐型＞2米）的 液位计，需增加中间加固法兰或耳攀作固定支撑， 以增加强度和克服自身重量；10.磁翻板液位计的 安装位置，应避开或远离物料
0c67f0e 密度计
1.磁翻板液位计本体周围不容许有导磁物质接近， 禁用铁丝固定，否则会影响磁翻板液位计的正常 工作；2.如用户自行采用伴热管路时，必须选用非 导磁材料，如紫铜管等。伴热
0c67f0e 密度计
热温度根据介质情况确定；3.磁翻板液位计安装必 须垂直，磁翻板液位计与容器引管间应装有球阀， 便于检修和清洗；4.介质内不应含有固体杂质或磁 性物质，以免对浮子造成卡
及时盖上。
0c67f0e 密度计
介质进出口处，避免物料流体局部区域的急速变 化，影响液位测量的准确性；11.当配有远传配套 仪表时需做到如下几条：a）应使远传配套仪表紧 贴液位计主导管，并用不锈钢抱
0c67f0e 密度计
箍固定（禁用铁质）；b）远传配套仪表上感应面 应面向和紧贴主导管；c）远传配套仪表零位应与 液位计零位指示处在同一水平线上；d）远传配套 仪表与显示仪表或工控机之间的
0c67f0e 密度计
阻；5.使用前应先用校正磁钢将零位以下的小球置 成红色，其它球置成白色；6.打开底法兰，装入磁 性浮子（注意：重端带磁性一端向上，不能倒 装。）；7.调试时应先打开上
0c67f0e 密度计
部引管阀门，然后缓慢开启下部阀门，让介质平 稳进入主导管（运行中应避免介质急速冲击浮子， 引起浮子剧列波动，影响显示准确性），观察磁 性红白球翻转是否正常，然后关闭下
0c67f0e 密度计
引管阀门，打开排污阀，让主导管内液位下降， 据此方法操作三次，确属正常，即可投入运行 （腐蚀性等特殊液体除外）；8.应根据介质情况， 不定期清洗主导管清除杂质；9.对
