浪涌保护器的作用及分类

合集下载

浪涌保护分级

浪涌保护分级

浪涌保护分级(原创版)目录1.浪涌保护分级的定义与重要性2.浪涌保护分级的类别3.如何实施浪涌保护分级4.浪涌保护分级的意义和作用正文浪涌保护分级是一种针对电气设备在遭受过电压冲击时进行保护的措施。

在电力系统中,由于雷击、操作失误或其他原因,电气设备可能会遭受到瞬间电压升高的影响,这种电压波动被称为浪涌电压。

浪涌电压可能会对电气设备造成严重的损坏,因此,采取有效的浪涌保护措施是保障电力系统安全稳定运行的关键。

浪涌保护分级主要分为以下几类:1.根据浪涌保护设备的响应速度,可以分为快速响应型和慢速响应型。

快速响应型浪涌保护设备能够在瞬间对浪涌电压进行抑制,而慢速响应型浪涌保护设备则需要较长的时间来响应。

2.根据浪涌保护设备的工作原理,可以分为开关型、限压型和混合型。

开关型浪涌保护设备通过开关控制实现浪涌电压的切断;限压型浪涌保护设备通过调整电阻、电容等参数限制浪涌电压的幅值;混合型浪涌保护设备则综合采用上述两种方式进行浪涌保护。

要实施浪涌保护分级,首先要根据电气设备的特性和电力系统的实际情况,选择合适的浪涌保护设备。

在选择浪涌保护设备时,需要考虑设备的响应速度、工作原理、保护范围、抑制效果等因素。

同时,还需要制定合理的浪涌保护分级策略,确保在发生浪涌电压时,各个设备能够按照预先设定的顺序和方式进行保护。

浪涌保护分级的意义和作用主要体现在以下几个方面:1.有效保护电气设备:通过实施浪涌保护分级,可以避免浪涌电压对电气设备造成损坏,提高设备的使用寿命和运行稳定性。

2.保障电力系统安全稳定运行:浪涌保护分级能够降低电力系统因浪涌电压导致的故障率,从而确保电力系统的安全稳定运行。

3.优化资源配置:通过合理制定浪涌保护分级策略,可以实现对电力系统资源的优化配置,提高系统的运行效率和经济效益。

综上所述,浪涌保护分级在电力系统中具有重要的作用。

浅析浪涌保护器的应用及选型

浅析浪涌保护器的应用及选型

浅析浪涌保护器的应用及选型浪涌保护器是一种用于保护电气设备免受浪涌电压或浪涌电流影响的装置。

在电力系统中,由于雷电、开关操作、电动机启动等原因,会产生浪涌电压或浪涌电流,如果这些浪涌电压或电流超过了设备所能承受的范围,就会对设备造成损害甚至损坏。

浪涌保护器的应用对于保护电气设备的稳定运行具有非常重要的意义。

浪涌保护器的应用场景非常广泛,不仅包括工业生产中的各种电气设备,还包括信息通信系统、建筑物电气系统、交通信号控制系统等各个领域。

在这些领域中,浪涌保护器起到了保护各种电气设备免受浪涌电压或浪涌电流的作用,保障了设备的安全稳定运行。

在选择浪涌保护器时,首先需要根据具体的应用场景和电气设备的特性来进行选择。

一般来说,可以从以下几个方面来进行选型。

需要考虑被保护设备的额定工作电压和额定工作电流。

这是选择浪涌保护器的基本参数,需要确保浪涌保护器的额定工作电压和额定工作电流能够满足被保护设备的需求。

需要考虑被保护设备的工作环境。

不同的工作环境可能会受到不同程度的雷电影响,因此需要选择适合于不同工作环境的浪涌保护器,例如户外环境需要防水防雷的浪涌保护器。

还需要考虑浪涌保护器的响应时间和耐受能力。

浪涌保护器的响应时间越短越好,能够更快地将浪涌电压或浪涌电流导入地线,减少对设备的影响。

浪涌保护器需要具有一定的耐受能力,能够承受一定程度的浪涌电压或浪涌电流而不损坏。

还需要考虑浪涌保护器的安装方式和接地方式。

不同的安装方式和接地方式对于浪涌保护器的效果有一定的影响,需要根据具体情况来进行选择。

浪涌保护器的应用及选型需要综合考虑被保护设备的特性、工作环境以及浪涌保护器本身的性能参数,选择适合的浪涌保护器才能更好地保护电气设备免受浪涌电压或浪涌电流的影响。

只有在正确选择并合理应用浪涌保护器的情况下,才能有效地保障电气设备的安全稳定运行。

一级二级三级浪涌保护器参数

一级二级三级浪涌保护器参数

一级二级三级浪涌保护器参数一级二级三级浪涌保护器参数是指电气设备的浪涌保护器可分为三级,即一级、二级、三级。

一级浪涌保护器具有最大的浪涌能量和抗扰度,用于定位和抑制大型浪涌影响和防止浪涌传播到后端设备。

二级浪涌保护器用于抑制中等强度的浪涌干扰,具有较高的抗扰度。

三级浪涌保护器有较低的浪涌保护能力,但可以有效抑制小功率的浪涌干扰。

1、一级浪涌保护器参数(1) 工作电压:一般情况下,一级浪涌保护器的工作电压为220V或380V,可根据具体情况选择合适的电压。

(2) 抗浪涌能量:一级浪涌保护器的抗浪涌能量主要取决于使用场合,如住宅区、工厂、机房等,一般要求抗浪涌能量应不小于50KJ。

(3) 吸收电流:一级浪涌保护器的吸收电流一般在2KA以上,可根据具体使用情况选择合适的吸收电流。

(4) 电流容量:一级浪涌保护器的电流容量一般在20KA以上,可根据具体使用情况选择合适的电流容量。

2、二级浪涌保护器参数(1) 工作电压:二级浪涌保护器的工作电压一般在110V-220V之间,可根据具体情况选择合适的电压。

(2) 抗浪涌能量:二级浪涌保护器的抗浪涌能量一般在10KJ以上,可根据具体使用情况选择合适的抗浪涌能量。

(3) 吸收电流:二级浪涌保护器的吸收电流一般在1KA以上,可根据具体使用情况选择合适的吸收电流。

(4) 电流容量:二级浪涌保护器的电流容量一般在10KA以上,可根据具体使用情况选择合适的电流容量。

3、三级浪涌保护器参数(1) 工作电压:三级浪涌保护器的工作电压一般介于110V和220V之间,可根据具体情况选择合适的电压。

(2) 抗浪涌能量:三级浪涌保护器的抗浪涌能量一般在5KJ以上,可根据具体使用情况选择合适的抗浪涌能量。

(3) 吸收电流:三级浪涌保护器的吸收电流一般在500mA以上,可根据具体使用情况选择合适的吸收电流。

(4) 电流容量:三级浪涌保护器的电流容量一般在5KA以上,可根据具体使用情况选择合适的电流容量。

浪涌保护器的基本认识

浪涌保护器的基本认识

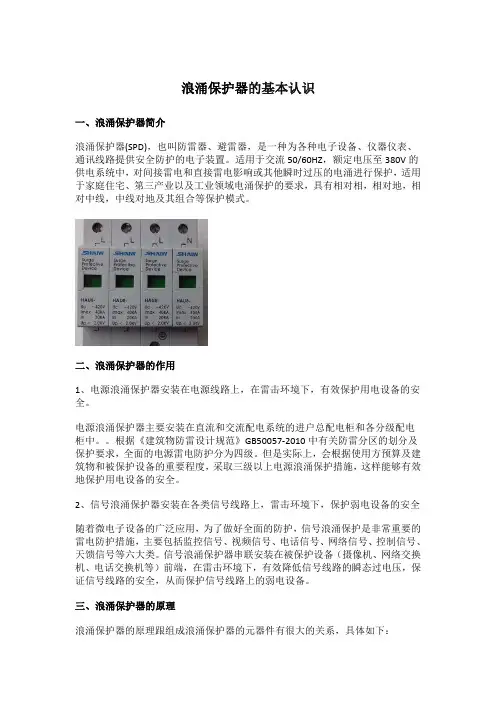

浪涌保护器的基本认识一、浪涌保护器简介浪涌保护器(SPD),也叫防雷器、避雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

适用于交流50/60HZ,额定电压至380V的供电系统中,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护,适用于家庭住宅、第三产业以及工业领域电涌保护的要求,具有相对相,相对地,相对中线,中线对地及其组合等保护模式。

二、浪涌保护器的作用1、电源浪涌保护器安装在电源线路上,在雷击环境下,有效保护用电设备的安全。

电源浪涌保护器主要安装在直流和交流配电系统的进户总配电柜和各分级配电柜中。

根据《建筑物防雷设计规范》GB50057-2010中有关防雷分区的划分及保护要求,全面的电源雷电防护分为四级。

但是实际上,会根据使用方预算及建筑物和被保护设备的重要程度,采取三级以上电源浪涌保护措施,这样能够有效地保护用电设备的安全。

2、信号浪涌保护器安装在各类信号线路上,雷击环境下,保护弱电设备的安全随着微电子设备的广泛应用,为了做好全面的防护,信号浪涌保护是非常重要的雷电防护措施,主要包括监控信号、视频信号、电话信号、网络信号、控制信号、天馈信号等六大类。

信号浪涌保护器串联安装在被保护设备(摄像机、网络交换机、电话交换机等)前端,在雷击环境下,有效降低信号线路的瞬态过电压,保证信号线路的安全,从而保护信号线路上的弱电设备。

三、浪涌保护器的原理浪涌保护器的原理跟组成浪涌保护器的元器件有很大的关系,具体如下:1、放电间隙放电间隙一般由暴露在空气中的两根相隔一定间隙的金属棒组成,其中一根金属棒与所需保护设备的电源相线L1或零线(N)相连,另一根金属棒与接地线(PE)相连接,当瞬时过电压袭来时,间隙被击穿,把一部分过电压的电荷引入大地,避免了被保护设备上的电压升高。

放电间隙的两金属棒之间的距离可按需要调整,结构较简单,其缺点时灭弧性能差。

改进型的放电间隙为角型间隙,它的灭弧功能较前者为好,它是靠回路的电动力F作用以及热气流的上升作用而使电弧熄灭的。

一级浪涌保护和二级浪涌保护

一级浪涌保护和二级浪涌保护

一级浪涌保护和二级浪涌保护是用于电力系统或电子设备中的浪涌保护措施。

1. 一级浪涌保护:
一级浪涌保护是指在电力系统或设备中采取的第一道浪涌保护措施。

其主要目的是通过限制或吸收突发电压的浪涌,保护设备免受可能造成损坏或故障的异常电压波动。

一级浪涌保护通常包括以下几种形式:
- 浪涌抑制器:使用浪涌抑制器,如二极管、金属氧化物压敏器(MOV)等,来吸收过电压,并确保其不传递到受保护设备上。

- 隔离变压器:通过使用隔离变压器来提供电气绝缘,以保护设备免受外部浪涌的影响。

2. 二级浪涌保护:
二级浪涌保护是第二道浪涌保护措施,其目的是在一级浪涌保护之后提供更进一步的保护。

二级浪涌保护旨在处理一级保护无法完全防御的浪涌电压。

常见的二级浪涌保护设备有:
- 浪涌保护器:使用专门设计的浪涌保护器,如避雷器、瞬态电压抑制器(TVS)等。

这些设备能够毫秒级地响应浪涌,将过电压引至地线或抵消电压峰值,以保护设备不受损害。

- 过滤器:通过安装滤波器来降低电源供应中的高频噪声和干扰,进而提供更好的浪涌保护。

一级和二级浪涌保护通常会相互配合使用,以提供全面的浪涌保护。

这两种保护措施的具体应用取决于具体设备的需求、环境条件和相关标准要求。

在电力系统和电子设备的设计和使用中,适当的浪涌保护是非常重要的,可以保证设备的正常运行和延长其寿命。

汽车充电桩浪涌保护器的应用方案和作用

汽车充电桩浪涌保护器的应用方案和作用

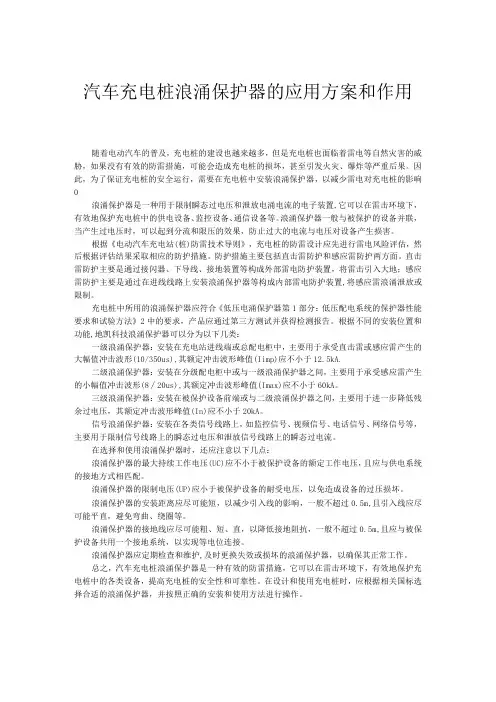

汽车充电桩浪涌保护器的应用方案和作用随着电动汽车的普及,充电桩的建设也越来越多,但是充电桩也面临着雷电等自然灾害的威胁,如果没有有效的防雷措施,可能会造成充电桩的损坏,甚至引发火灾、爆炸等严重后果。

因此,为了保证充电桩的安全运行,需要在充电桩中安装浪涌保护器,以减少雷电对充电桩的影响0浪涌保护器是一种用于限制瞬态过电压和泄放电涌电流的电子装置,它可以在雷击环境下,有效地保护充电桩中的供电设备、监控设备、通信设备等。

浪涌保护器一般与被保护的设备并联,当产生过电压时,可以起到分流和限压的效果,防止过大的电流与电压对设备产生损害。

根据《电动汽车充电站(桩)防雷技术导则》,充电桩的防雷设计应先进行雷电风险评估,然后根据评估结果采取相应的防护措施。

防护措施主要包括直击雷防护和感应雷防护两方面。

直击雷防护主要是通过接闪器、下导线、接地装置等构成外部雷电防护装置,将雷击引入大地;感应雷防护主要是通过在进线线路上安装浪涌保护器等构成内部雷电防护装置,将感应雷浪涌泄放或限制。

充电桩中所用的浪涌保护器应符合《低压电涌保护器第1部分:低压配电系统的保护器性能要求和试验方法》2中的要求,产品应通过第三方测试并获得检测报告。

根据不同的安装位置和功能,地凯科技浪涌保护器可以分为以下几类:一级浪涌保护器:安装在充电站进线端或总配电柜中,主要用于承受直击雷或感应雷产生的大幅值冲击波形(10/350us),其额定冲击波形峰值(Iimp)应不小于12.5kA.二级浪涌保护器:安装在分级配电柜中或与一级浪涌保护器之间,主要用于承受感应雷产生的小幅值冲击波形(8∕20us),其额定冲击波形峰值(Imax)应不小于60kA。

三级浪涌保护器:安装在被保护设备前端或与二级浪涌保护器之间,主要用于进一步降低残余过电压,其额定冲击波形峰值(In)应不小于20kA。

信号浪涌保护器:安装在各类信号线路上,如监控信号、视频信号、电话信号、网络信号等,主要用于限制信号线路上的瞬态过电压和泄放信号线路上的瞬态过电流。

浪涌保护器及其应用

浪涌保护器及其应用

浪涌保护器及其应用随着电子技术的高速发展,个人PC机、大中型计算机及相关信息设备的大量应用,使建筑物防雷击电磁脉冲(过电压)愈来愈受到大家的重视,由此,越来越多的过电压保护产品投入市场,浪涌保护器SPD(SurgeProtectiveDevice)也逐渐为人们所熟悉。

1浪涌保护器设置的前提(1)对于设置信息系统的建筑物,是否需要防雷击电磁脉冲,应在完成直接、间接损失评估和建设、维护投资预测后认真分析和综合考虑,做到安全、适用、经济。

因为浪涌保护器较其他开关电器相对昂贵,要尽量减少开发商的经济负担,就不能不讲投资而盲目设置;(2)在工程设计阶段不知道信息系统的规模和具体位置的情况下,若预计将来会有信息系统,应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一一个共用接地系统,并应在一些合适的地方(如弱电机房等处)预埋等电位联结板;(3)合理划分防雷区,根据物体可能遭受雷击的可能性和电磁场强度的衰减程度,将建筑物划分为LPZ0A区、LPZ0B区、LPZ1区……LPZn+1区,要求在两个防雷区的界面上将所有通过界面的金属物(如管道、电力和通信线路等)做等电位联结,并宜采取屏蔽措施(注意LPZ0A区与LPZ0B区之间无界面)。

2屏蔽、接地和等电位联结措施2.1屏蔽屏蔽是减少电磁干扰的基本措施,在实施过程中宜在建筑物和房间的外部设屏蔽,并以合适的路径敷设,屏蔽线路。

(1)所有与建筑物组合在一起的大尺寸金属件(如屋顶金属表面、立面金属表面、混凝土内钢筋和金属门窗框架)都应做等电位联结,并与防雷装置相连;(2)屏蔽电缆的做法:电缆屏蔽层应至少在两端并宜在防雷区交界处做等电位联结,当系统要求只在一端做等电位联结时,应采用有绝缘隔开的双层屏蔽,外层屏蔽应至少在两端做等电位联结;(3)非屏蔽电缆的做法:在分开的各建筑物之间的非屏蔽电缆应敷设在金属管道内,并确保金属管道从一端到另一端应是导电贯通的,应分别连到各分开的建筑物的等电位联结带上。

浅析浪涌保护器的应用及选型

浅析浪涌保护器的应用及选型

浅析浪涌保护器的应用及选型一、浪涌保护器的应用随着现代电子设备和通信设备的普及,对电源系统的稳定和可靠性要求也越来越高。

而电力系统中浪涌是电子设备和通信设备最常见的故障源之一,因此浪涌保护器的应用就显得尤为重要。

1. 在电源系统上的应用浪涌保护器在电源系统中主要用于保护设备免受雷击和其它高能量干扰的影响。

在电源系统中,浪涌保护器通常设置在进线处,将受到的雷击和突波干扰引到地线,从而保护整个电源系统的正常运行。

浪涌保护器在通信系统中的应用同样重要。

通信设备通常会受到来自外部的雷击和浪涌干扰,因此设置浪涌保护器就显得尤为重要。

浪涌保护器可以将受到的干扰引到地线,保护通信设备免受这些干扰的影响,确保通信系统的稳定性和可靠性。

在选择浪涌保护器时,需要考虑以下几个方面。

1. 工作电压浪涌保护器的工作电压需要符合电源系统或通信系统的电压要求,通常需要根据实际情况选用合适的工作电压范围。

2. 额定放电电流浪涌保护器的额定放电电流需要满足系统的保护要求。

一般情况下,额定放电电流需要大于电源系统或通信系统可能受到的浪涌电流,以确保能够有效地保护系统。

3. 响应时间浪涌保护器的响应时间也是选型时需要考虑的重要因素。

响应时间越短,保护效果越好。

一般情况下,响应时间需要在纳秒级别,以确保能够有效地抵御突发的浪涌干扰。

4. 耐压能力浪涌保护器需要具有良好的耐压能力,能够在受到高能量的浪涌干扰时保持稳定的性能,不产生击穿或损坏。

5. 安装方式浪涌保护器的安装方式也需要考虑。

根据实际情况,可以选择直接安装在设备上,也可以选择安装在配电箱或控制箱内部。

浪涌保护器作为保护电子设备和通信设备的重要装置,在电源系统、通信系统和工业控制系统中都具有重要的应用价值。

在选型时,需要考虑工作电压、额定放电电流、响应时间、耐压能力和安装方式等因素,以确保选择到合适的浪涌保护器,保护系统的稳定性和可靠性。

浪涌保护器,信号浪涌保护器的原理和作用

浪涌保护器,信号浪涌保护器的原理和作用

浪涌保护器,信号浪涌保护器的原理和作用如今,浪涌保护器可以防止过载电流对电器电路板的破坏,是电路电气系统和信号系统中不可缺少的安全保护装置。

一、浪涌保护器的保护含义浪涌保护器(信号浪涌保护器)是一种电子设备,它仅仅消耗很小的电能,或者不消耗电能,但却能够在主要应用电器上出现瞬态变化的高压尖峰时对电压进行平衡,此时它们形成快速短路回路以保护在主要交流电源上的用电设备。

二、地凯浪涌保护器种类它们分别为:1、初级浪涌保护器初级浪涌保护器是可以安装在任何地方的设备。

其中包括办公室、房屋或建筑物电线的入口。

它保护连接入口点以外的线路的每一个电器或设备。

初级电源浪涌保护器功能强大。

此外,它又重又大,而且成本高.2、二级浪涌保护器相反,二级浪涌保护器不如初级电涌保护器昂贵和有效。

但是,它很方便,易于移动,并且可以插入外部电源插座。

此外,它还可以保护电器不从所连接的电源插座中获得电流。

还有其他类型的二次电涌保护器装置,比如:(1)电源板这些是与电气通道连接的二级浪涌保护器。

此外,电源板具有许多用于连接各种电子设备的通道。

同样,如果发生电涌,电源板将切断电源。

但是,这有时会导致停电。

尽管如此,防止损坏设备是最有益的触。

(2)UPS(不间断电源)这是另一种二级浪涌保护器。

一些复杂的电源UPS具有内置的电源浪涌保护装置。

此外,与电源板相比,它提供了类似的安全功能。

设计浪涌保护器保护电路设计浪涌保护器电路有不同的方法:一、MOV或金属氧化物压敏电阻设计浪涌保护装置很容易。

一些电气设备只需要一个保护装置,即金属氧化物压敏电阻(MOV)。

(I)MOV的属性金属氧化物压敏电阻(MoV)是一种压敏电阻,它用作电源线中的浪涌保护装置.它的工作原理可以类似于电视或双向瞬态电压抑制器。

它还用作低钳位电压的开路。

MOV的工作原理类似于具有方向电压特性的非欧姆、非线性二极管。

(2)MC)V要求一种传导大电流的重半导体材料(通常是烧结的粒状氧化锌λ一块金属氧化物连接到接地和电源线,将电压限制在正常电路的三≡四倍左右,匹配的MoV并联连接以提高半衰期和电流能力。

浪涌保护分级

浪涌保护分级

浪涌保护分级摘要:一、浪涌保护概述1.浪涌保护的定义2.浪涌保护的重要性二、浪涌保护的分级1.初级浪涌保护2.次级浪涌保护3.高级浪涌保护三、各级浪涌保护的特点与应用1.初级浪涌保护a.特点b.应用场景2.次级浪涌保护a.特点b.应用场景3.高级浪涌保护a.特点b.应用场景四、浪涌保护的选型与安装1.选型原则2.安装注意事项五、总结正文:浪涌保护是一种用于防止电力系统中因雷击、操作过电压、线路故障等引起的瞬间过电压,对电气设备造成损害的保护措施。

浪涌保护分级是为了满足不同电气设备的保护需求,确保设备安全、稳定运行。

一、浪涌保护概述浪涌保护通过安装浪涌保护器(SPD,Surge Protective Device)实现。

浪涌保护器能在电压瞬时突变时,迅速导通,将过电压引向地线,保护设备免受损坏。

浪涌保护器有三大类:氧化锌避雷器、金属氧化物避雷器和气体放电管。

1.浪涌保护的定义:浪涌保护是一种电气保护措施,通过安装浪涌保护器(SPD),在电力系统遭受瞬间过电压时,迅速导通,将过电压引向地线,保护电气设备免受损坏。

2.浪涌保护的重要性:随着电力系统的广泛应用,电气设备面临越来越多的瞬间过电压威胁。

浪涌保护能有效降低瞬间过电压对设备的损害,提高系统的可靠性和稳定性。

二、浪涌保护的分级浪涌保护根据其保护能力,分为初级浪涌保护、次级浪涌保护、高级浪涌保护。

1.初级浪涌保护:主要针对系统中的敏感设备,如计算机、通信设备等。

初级浪涌保护器的保护能力较低,但响应速度快。

2.次级浪涌保护:针对系统中的非敏感设备,如照明、空调等。

次级浪涌保护器的保护能力较高,响应速度较慢。

3.高级浪涌保护:针对特别重要的设备或系统,如发电机、变压器等。

高级浪涌保护器的保护能力最强,响应速度最慢。

三、各级浪涌保护的特点与应用1.初级浪涌保护:特点为响应速度快,保护能力较低。

适用于对瞬间过电压敏感的设备,如计算机、通信设备等。

2.次级浪涌保护:特点为保护能力较高,响应速度较慢。

浪涌保护器的作用、分类和使用注意事项

浪涌保护器的作用、分类和使用注意事项
浪涌保护器,适用于交流50/60HZ,额定电压220V/380V的供电系统中,对间接 雷电和直接雷电影响或其他瞬时过压的电涌进行保护,适用于家庭住宅、第三产业以 及工业领域电涌保护的要求。
浪涌保护器的作用、分类和使用注Biblioteka 事项2、浪涌保护器的作用和特点
工作特点: 1.保护通流量大,残压极低,响应时间快; 2.采用最新灭弧技术,彻底避免火灾; 3.采用温控保护电路,内置热保护; 4.带有电源状态指示,指示浪涌保护器工作状态; 5.结构严谨,工作稳定可靠。
雷电波侵入、雷电反击等形式侵入建筑物内,导致建筑物、设备损坏或人身伤亡 的电击现象。 • C、直接雷:直接击在建筑物、大地或防雷装置等实际物体的雷电。
浪涌保护器的作用、分类和使用注意事项
2、浪涌保护器的作用和特点
雷电灾害是最严重的自然灾害之一,全世界每年因雷电灾害造成的人员伤亡、财 产损失不计其数。随着电子、微电子集成化设备的大量应用,雷电过电压和雷击电磁 脉冲所造成的系统和设备的损坏越来越多。因此,尽快解决建筑物和电子信息系统雷 电灾害防护问题显得十分重要。
浪涌保护器的作用、分类和使 用注意事项
2024.07.31
浪涌保护器的作用、分类和使用注意事项
1、名词解释 2、浪涌保护器的作用和特点 3、浪涌保护器的分类 4、浪涌保护器的使用注意事项
浪涌保护器的作用、分类和使用注意事项
• 1、名词解释
• A、浪涌也叫突波,顾名思义就是超出正常工作电压的瞬间过电压。 • B、间接雷电:是指直接雷辐射脉冲的电磁场效应和通过导体传导的雷电流,如以
随着相关设备对防雷要求的日益严格,安装浪涌保护器,抑制线路上的浪涌和瞬 时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。

浪涌保护器的主要技术参数

浪涌保护器的主要技术参数

浪涌保护器的主要技术参数摘要:1.浪涌保护器的定义和作用2.浪涌保护器的主要技术参数3.浪涌保护器技术参数的解释4.浪涌保护器的应用场景5.如何选择合适的浪涌保护器正文:浪涌保护器,又称电涌保护器(Surge Protective Device,简称SPD),是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。

当电气回路或通信线路因外界干扰突然产生尖峰电流或电压时,浪涌保护器能够在极短时间内导通分流,从而避免浪涌对回路其他设备器材造成损害。

浪涌保护器的主要技术参数包括:1.额定电压:指浪涌保护器正常工作的电压范围,一般为220V 至380V。

2.额定放电电流:表示浪涌保护器能够承受的最大冲击电流,通常以kA 为单位。

例如,100kA 代表冲击电流Iimp 的数值。

3.响应时间:指浪涌保护器从接收到浪涌信号到启动保护作用的时间,通常以微秒(μs)为单位。

响应时间越短,保护效果越好。

4.保护水平:表示浪涌保护器能够有效抑制的电压峰值,通常以kV 为单位。

保护电压水平越低,对设备的保护效果越好。

5.接口类型:浪涌保护器通常有串口、并口和直流接口等不同类型的接口,以适应各种电气回路的需要。

在理解了浪涌保护器的主要技术参数后,我们需要根据实际应用场景选择合适的浪涌保护器。

以下是一些常见的应用场景和对应的浪涌保护器选择建议:1.家庭住宅:家庭住宅一般使用交流50/60HZ,额定电压220V 的供电系统。

在此场景下,可以选择额定电压为220V,响应时间在10/350μs,保护水平在2kV 的浪涌保护器。

2.第三产业:包括商业、金融、旅游等行业,通常使用交流50/60HZ,额定电压220V 至380V 的供电系统。

在此场景下,可以选择额定电压为220V 至380V,响应时间在10/350μs,保护水平在2kV 的浪涌保护器。

3.工业领域:工业领域对浪涌保护器的要求较高,通常需要承受更高的冲击电流和电压峰值。

浪涌保护器的选型要求

浪涌保护器的选型要求

浪涌保护器的选型要求摘要:本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。

关键词:浪涌保护器;选型;要求浪涌保护器作为一种新兴的防雷电保护器件,是弱电设备防雷的主要手段,也是内部防雷保护的主要措施,正在被越来越广泛的应用。

一、浪涌保护器的分类通常按工作原理,浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。

1.1电压开关型浪涌保护器无电涌出现时为高阻抗,当突然出现电压电涌时变为低阻抗。

通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件,做电压开关型电涌保护器的组件。

可疏导0.03μs的雷冲击电流,由于它的雷电泄放能量大,所以通常装在建筑物入口处。

但是其缺点是残压较高,一般可达2~4kV。

1.2限压型浪涌保护器无电涌出现时为高阻抗,随着电涌电流和电压的增加,阻抗连续变小。

通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。

可以用于疏导0.4μs的雷电冲击电流,虽然其雷电泄放能量小,但是过电压抑制能力好,用来限制因前级雷电流泄放后,在后级产生的过高电压。

1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同,SPD有时会呈现开关型SPD特性,有时呈现限压型SPD特性,有时同时呈现两种特性。

电压开关型浪涌保护器为间隙放电型器件,其雷电能量泻放能力大,在线路上使用的主要作用是泻放雷电能量;限压型浪涌保护器为压敏电阻器件,其雷电能量泻放能力小,但其过电压抑制能力好,在线路上使用的主要作用是限制过电压。

因为,一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量,然后,在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压。

两种浪涌保护器需配合使用,方能保证配电线路中设备的安全。

二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。

在任何两雷电防护区的交界处应装设浪涌保护器。

浪涌保护器(防雷器)科普知识

浪涌保护器(防雷器)科普知识

浪涌保护器(防雷器)科普知识电涌保护器SPD也称为电涌放电器,所有用于特定目的的电涌保护器实际上都是一种快速开关,并且电涌保护器在一定的电压范围内被激活。

激活后,浪涌保护器的抑制元件将从高阻抗状态断开,L极将变为低电阻状态。

通过这种方式,可以排出电子设备中的局部能量浪涌电流。

在整个雷电过程中,电涌保护器将在极点上保持相对恒定的电压。

该电压可确保浪涌保护器始终开启,并且可以安全地将浪涌电流释放到大地。

换句话说,电涌保护器可保护敏感的电子设备免受雷电事件、公共电网开关活动、功率因数校正过程以及内部和外部短期活动产生的其他能量的影响。

应用闪电对人身安全有明显的威胁,对各种设备构成潜在威胁。

电涌对设备的损害不仅限于直接交流电涌保护器T2SLP40-275-1S+1雷击。

近距离雷击对敏感的现代电子设备构成巨大威胁;另一方面,雷云之间的距离和放电中的雷电活动会在电源和信号回路中产生强烈的浪涌电流,使正常流量设备正常。

运行并缩短设备的使用寿命。

由于接地电阻的存在,雷电流流过大地,从而产生高电压。

这种高电压不仅危及电子设备,而且由于步进电压而危及人的生命。

浪涌,顾名思义是超过正常工作电压的瞬态过电压。

从本质上讲,电涌保护器是一种在短短几百万分之一秒内发生的猛脉冲,并可能导致浪涌:重型设备、短路、电源开关或大型发动机。

含有避雷器的产品可以有效吸收突然爆发的能量,以保护连接的设备免受损坏。

电涌保护器,也称为避雷器,是为各种电子设备、仪器和通信线路提供安全保护的电子设备。

当由于外部干扰在电路或通信线路中突然产生电流或电压时,电涌保护器可以在很短的时间内进行分流,从而避免浪涌损坏电路中的其他设备。

基本功能电涌保护器流量大,残余电压低,响应时间快;采用最新的灭弧技术,彻底避免火灾;内置热保护的温控保护电路;带有电源状态指示,指示电涌保护器的工作状态;结构严谨,工作稳定可靠。

术语1、空气终端系统电涌保护器用于直接接受或承受雷击的金属物体和金属结构,例如避雷针,防雷带(线),防雷网等。

浅谈浪涌保护器的分类及应用

浅谈浪涌保护器的分类及应用

浅谈浪涌保护器的分类及应用一、引言A. 研究背景及意义B. 研究目的及意义C. 研究方法及过程二、浪涌保护器的基本知识A. 浪涌保护器的定义B. 浪涌保护器的分类C. 浪涌保护器的工作原理三、浪涌保护器的分类A. 基于工作电压分类B. 基于工作电流分类C. 基于工作频率分类四、浪涌保护器的应用A. 在电力系统中的应用B. 在通信系统中的应用C. 在数据中心中的应用D. 在工业自动化中的应用五、浪涌保护器的发展趋势A. 浪涌保护器的发展历程B. 浪涌保护器的趋势预测C. 浪涌保护器的技术展望六、结论与展望A. 研究结论B. 研究局限C. 未来的研究方向和重点七、致谢A. 感谢指导老师对本研究的支持与帮助B. 感谢实验室对本研究的支持与帮助C. 感谢参与本研究的各方人员的支持与帮助第一章:引言电力系统、通信系统、数据中心以及工业自动化等领域中,电器设备遭受浪涌电压的冲击是一个普遍存在的问题,而浪涌电压的超过了设备所能承受的电压范围,会导致电器设备受损、出现故障或意外停机等问题。

因此,需要在电路设计中使用浪涌保护器来保护电路免受由浪涌电压引起的问题。

本论文旨在深入探讨浪涌保护器的分类及应用,为相关领域工作者提供指导。

本论文第一章主要介绍论文的研究背景、目的及意义,并详细说明所采用的研究方法及过程。

首先,简述电器设备受到浪涌电压冲击的危害,以及浪涌保护器作为重要的保护电路装置的作用。

其次,阐述本论文旨在深入研究浪涌保护器的分类及应用。

最后,介绍本论文采用的研究方法及研究的基本步骤,包括文献调研、理论分析及实验验证等。

第二章:浪涌保护器的基本知识本章主要介绍了浪涌保护器的基本知识,包括浪涌保护器的定义、分类及工作原理。

首先,简要介绍了浪涌电压对电器设备的危害,引出了浪涌保护器的定义。

接着,根据其保护对象的不同,对浪涌保护器进行了基于工作电压、工作电流和工作频率等方面的分类。

最后,结合浪涌电压的工作特性,系统地介绍了浪涌保护器的工作原理,包括挡电路、消能电路、限压电路和过滤电路等。

汇流箱中浪涌保护器的作用-概述说明以及解释

汇流箱中浪涌保护器的作用-概述说明以及解释

汇流箱中浪涌保护器的作用-概述说明以及解释1.引言1.1 概述概述浪涌保护器作为一种重要的电气设备,被广泛应用于各类电力系统和电子设备中。

在电力传输和分配系统中,由于各种原因(如雷击、电网故障、电气设备的开关操作等),会产生电磁浪涌现象,这些浪涌会对电力设备造成严重的破坏。

浪涌保护器的作用就是在这些浪涌电压或电流超过设备耐受能力时,及时引导或吸收并分散这些能量,以保护电力设备的安全运行。

浪涌保护器的原理是利用其特殊的电路结构和元器件,能够提供低阻抗路径,使得高能量的浪涌电流能够通过保护器,并释放到地线或其他合适的回路中。

这样就能够防止浪涌电流对设备的破坏,并保持电力系统的可靠性和稳定性。

在汇流箱中,浪涌保护器的作用尤为重要。

汇流箱作为光伏发电系统中的一个重要组成部分,主要用于收集和集中光伏组件的电能输出,并通过直流输电线路输送到交流电网中。

由于光伏发电系统通常安装在野外或高海拔等恶劣环境下,电力系统容易受到雷击、风雷雨等自然因素的影响,从而导致浪涌电压或电流的产生。

因此,在汇流箱中安装浪涌保护器,能够有效地抵御这些浪涌电压或电流的侵入,保护光伏组件以及其他电力设备免受损坏。

同时,浪涌保护器还能够减少电力系统中的电磁干扰,提高系统的抗擎能力和稳定性。

总之,浪涌保护器在汇流箱中的作用不可或缺。

它能够有效地保护光伏发电系统的正常运行,减少电力设备的损坏,提高系统的可靠性。

随着光伏发电技术的不断发展,浪涌保护器的应用也将越来越广泛,其在光伏发电系统中的作用将会更加凸显。

为了确保电力系统的安全和稳定运行,我们需要深入研究浪涌保护器的原理、分类、特点,并在选择和安装过程中注意一些关键事项。

只有充分认识和理解浪涌保护器的作用,才能更好地应对电力系统中的浪涌现象,保障系统运行的可靠性。

1.2文章结构1.2 文章结构本文将围绕汇流箱中浪涌保护器的作用展开论述。

首先,引言部分将对文章的主题进行概述,介绍浪涌保护器的定义和原理,并明确文章的目的。

浪涌保护器的构成和应用简述

浪涌保护器的构成和应用简述

浪涌保护器的构成和应用简述1 基本概念(1)浪涌电压:雷电击中室外输电线路时,及接通或断开的线路具有较大电感负荷时,常常会在瞬间产生很高的操作过电压,当该电压保持在1ns~2ns时,被称作尖峰电压。

持续3ns以上时,将产生浪涌效应,被称为浪涌电压(或浪涌电流)。

浪涌电压会对整个配电网络设备产生极大的压力甚至破坏。

(2)浪涌保护器:也称防雷器,是一种当配电网络遭受雷击或过电压操作时,为供配电设备提供保护的装置。

当电气回路因雷击或操作电压而存在尖峰电压(或电流)时,能在极短的时间内导通分流,避免浪涌电压(电流)对回路中其他设备的损害。

2 按工作原理分类2.1 开关型在正常工况时呈现为高阻抗,在回路存在因雷击或操作过电压时,其阻抗突变为低值,允许雷电流通过。

此类装置的组件主要为:放电间隙,气体放电管,闸流晶体管等。

2.2 限压型正常工况下呈现高阻抗,回路电压或电流增大时,阻抗不断减小,电流-电压特性为明显非线性。

此类装置的组件主要为:压敏电阻,限压二极管,雪崩二极管。

2.3 分流型与阻流型(1)分流型:和被保护设备元器件为并联关系,当回路存在雷电过电压(或操作过电压)时,对浪涌电流呈现低阻抗特性,分流浪涌电流,达到保护元器件的目的。

(2)阻流型:和被保护设备元器件为串联关系,当回路存在雷电过电压(或操作过电压)时,对浪涌电流呈现高阻抗特性,阻断浪涌电流通过,达到保护元器件的目的。

这两类装置的组件主要有:阻流线圈,高(低)通滤波器,1/4波长短路器。

2.4 按用途分类交(直)流电源保护器,网络信号防雷器,视频信号防雷器等。

3 浪涌保护器的基本元件3.1 放电间隙(又称保护间隙)放电间隙由两根存在一点间隔距离的金属棒构成,其中一根和被保护设备的电源线(或中性线)相连,另一根与接地线相连。

当线路中存在雷击过电压(或过电流)时,导线间隙被击穿,过电压(或过电流)被泄入大地,从而避免设备负载过量电压(或电流)。

浪涌保护器的作用

浪涌保护器的作用

浪涌保护器的作用
浪涌保护器是一种用于保护电气设备免受过电压或浪涌电流的损害的电气装置。

它的作用是在电气系统中检测到过电压或浪涌电流时,迅速将其导向地或其他电气系统来降低电压或电流的幅度。

浪涌保护器是在电气系统中常见的一种保护装置,使用广泛,具有以下的重要作用。

第一,保护电气设备:浪涌保护器能够在设备受到过电压或浪涌电流时,迅速将其导向地或其他电气系统,防止电气设备受到过大电压或电流的损害。

这可以有效地延长设备的使用寿命,提高设备的可靠性和稳定性。

第二,防止火灾:电气系统中的浪涌电流如果没有得到有效地保护和处理,可能会导致电气线路或设备过载,甚至引发火灾事故。

浪涌保护器可以迅速将过大的电压或电流导向地,有效地保护电气系统和设备免受过载和火灾的危险。

第三,保护人身安全:过电压和浪涌电流可能对人身安全造成威胁。

例如,雷击可能导致电气设备并产生强大的浪涌电流,有可能造成电击伤害。

浪涌保护器能够迅速降低电压和电流的幅度,减少人身受伤的可能性。

第四,保护电气网路:过电压或浪涌电流不仅有可能对单个设备造成损害,还可能对整个电气系统造成影响。

例如,过电压可能导致断路器发生跳闸,进一步导致停电或电力设备故障。

浪涌保护器可以迅速将过大的电压和电流导向地,保护整个电气系统免受过载和故障的影响。

总之,浪涌保护器在电气系统中扮演着非常重要的角色,它能够有效地保护电气设备免受过电压和浪涌电流的损害,同时还能保护人身安全和整个电气系统的稳定运行。

因此,在设计和使用电气系统时,应充分考虑浪涌保护器的安装和使用,以达到更好的保护效果。

浪涌保护器介绍

浪涌保护器介绍

浪涌保护器介绍浪涌也叫突波,顾名思义就是超出正常工作电压的瞬间过电压。

本质上讲,浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲,。

可能引起浪涌的原因有:重型设备、短路、电源切换或大型发动机。

而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量,以保护连接设备免于受损。

防雷器浪涌保护器,也叫防雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。

基本与特点保护通流量大,残压极低,响应时间快;·采用最新灭弧技术,彻底避免火灾;;·采用温控保护电路,内置热保护;·带有电源状态指示,指示浪涌保护器工作状态;·结构严谨,工作稳定可靠。

分类一、按工作原理分:开关型:其工作原理是当没有瞬时过电压时呈现为高阻抗,但一旦响应雷电瞬时过电压时,其阻抗就突变为低值,允许雷电流通过。

用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。

2.限压型:其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小,其电流电压特性为强烈非线性。

用作此类装置的器件有:氧化锌、压敏电阻、抑制二极管、雪崩二极管等。

3.分流型或扼流型分流型:与被保护的设备并联,对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。

扼流型:与被保护的设备串联,对雷电脉冲呈现为高阻抗,而对正常的工作频率呈现为低阻抗。

用作此类装置的器件有:扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。

二、按用途分:(1)电源保护器:交流电源保护器、直流电源保护器、开关电源保护器等。

·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护;·建筑物内有室外输入的配电箱、建筑物层配电箱;电源型浪涌保护器·用于低压( 220/380VAC)工业电网和民用电网;·在电力系统中,主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

浪涌保护器的作用及分类
雷电放电可能发生在云层之间或云层内部,或云层对地之间;另外许多大容量电气设备的使用带来的内部浪涌,对供电系统(中国低压供电系统标准:AC 50Hz 220/380V)和用电设备的影响以及防雷和防浪涌的保护,已成为人们关注的焦点。

云层与地之间的雷击放电,由一次或若干次单独的闪电组成,每次闪电都携带若干幅值很高、持续时间很短的电流。

一个典型的雷电放电将包括二次或三次的闪电,每次闪电之间大约相隔二十分之一秒的时间。

大多数闪电电流在10,000至100,000安培的范围之间降落,其持续时间一般小于100微秒。

供电系统内部由于大容量设备和变频设备等的使用,带来日益严重的内部浪涌问题。

我们将其归结为瞬态过电压(TVS)的影响。

任何用电设备都存在供电电源电压的允许范围。

有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。

瞬态过电压(TVS)破坏作用就是这样。

特别是对一些敏感的微电子设备,有时很小的浪涌冲击就可能造成致命的损坏。

供电系统浪涌的影响
供电系统浪涌的来源分为外部(雷电原因)和内部(电气设备启停和故障等)。

雷击对地闪电可能以两种途径作用在低压供电系统上:
(1)直接雷击:雷电放电直接击中电力系统的部件,注入很大的脉冲电流。

发生的概率相对较低。

(2)间接雷击:雷电放电击中设备附近的大地,在电力线上感应中等程度的电流和电压。

内部浪涌发生的原因同供电系统内部的设备启停和供电网络运行的故障有关:
供电系统内部由于大功率设备的启停、线路故障、投切动作和变频设备的运行等原因,都会带来内部浪涌,给用电设备带来不利影响。

特别是计算机、通讯等微电子设备带来致命的冲击。

即便是没有造成永久的设备损坏,但系统运行的异常和停顿都会带来很严重的后果。

比如核电站、医疗系统、大型工厂自动化系统、证券交易系统、电信局用交换机、网络枢纽等。

直接雷击是最严重的事件,尤其是如果雷击击中靠近用户进线口架空输电线。

在发生这些事件时,架空输电线电压将上升到几十万伏特,通常引起绝缘闪络。

雷电电流在电力线上传输的距离为一公里或更远,在雷击点附近的峰值电流可达100kA或以上。

在用户进线口处低压线路的电流每相可达到5kA到10kA。

在雷电活动频繁的区域,电力设施每年可能有好几次遭受雷电直击事件引起严重雷电电流。

而对于采用地下电力电缆供电或在雷电活动不频繁的地区,上述事件是很少发生的。

间接雷击和内部浪涌发生的概率较高,绝大部分的用电设备损坏
与其有关。

所以电源防浪涌的重点是对这部分浪涌能量的吸收和抑制。

对于低压供电系统,浪涌引起的瞬态过电压(TVS)保护,最好采用分级保护的方式来完成。

从供电系统的入口(比如大厦的总配电房)开始逐步进行浪涌能量的吸收,对瞬态过电压进行分阶段抑制。

[第一道防线] 应是连接在用户供电系统入口进线各相和大地之间的大容量电源防浪涌保护器。

一般要求该级电源保护器具备100KA/相以上的最大冲击容量,要求的限制电压应小于2800V。

我们称为CLASS I 级电源防浪涌保护器(简称SPD))。

这些电源防浪涌保护器是专为承受雷电和感应雷击的大电流和高能量浪涌能量吸收而设计的,可将大量的浪涌电流分流到大地。

它们仅提供限制电压(冲击电流流过SPD时,线路上出现的最大电压成为限制电压)为中等级别的保护,因为CLASS I级的保护器主要是对大浪涌电流的吸收。

仅靠它们是不能完全保护供电系统内部的敏感用电设备。

[第二道防线] 应该是安装在向重要或敏感用电设备供电的分路配电设备处的电源防浪涌保护器。

这些SPD对于通过了用户供电入口浪涌放电器的剩余浪涌能量进行更完善的吸收,对于瞬态过电压具有极好的抑制作用。

该处使用的电源防浪涌保护器要求的最大冲击容量为40KA/相以上,要求的限制电压应小于2000V。

我们称为CLASS II 级电源防浪涌保护器。

一般的用户供电系统作
到第二级保护就可以达到用电设备运行的要求了。

[最后的防线] 可在用电设备内部电源部分使用一个内置式的电源防浪涌保护器,以达到完全消除微小瞬态的瞬态过电压的目的。

该处使用的电源防浪涌保护器要求的最大冲击容量为20KA/相或更低一些,要求的限制电压应小于1800V。

对于一些特别重要或特别敏感的电子设备,具备第三级的保护是必要的。

同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。
