电力电子变换器设计

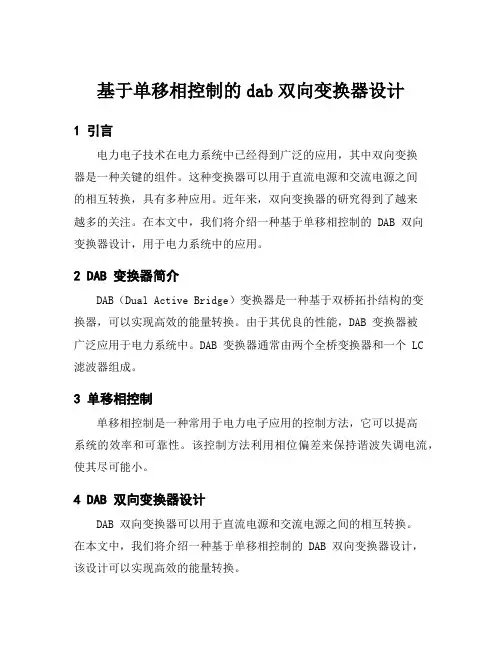

基于单移相控制的dab双向变换器设计
基于单移相控制的dab双向变换器设计1 引言电力电子技术在电力系统中已经得到广泛的应用，其中双向变换器是一种关键的组件。
这种变换器可以用于直流电源和交流电源之间的相互转换，具有多种应用。
近年来，双向变换器的研究得到了越来越多的关注。
在本文中，我们将介绍一种基于单移相控制的 DAB 双向变换器设计，用于电力系统中的应用。
2 DAB 变换器简介DAB（Dual Active Bridge）变换器是一种基于双桥拓扑结构的变换器，可以实现高效的能量转换。
由于其优良的性能，DAB 变换器被广泛应用于电力系统中。
DAB 变换器通常由两个全桥变换器和一个 LC 滤波器组成。
3 单移相控制单移相控制是一种常用于电力电子应用的控制方法，它可以提高系统的效率和可靠性。
该控制方法利用相位偏差来保持谐波失调电流，使其尽可能小。
4 DAB 双向变换器设计DAB 双向变换器可以用于直流电源和交流电源之间的相互转换。
在本文中，我们将介绍一种基于单移相控制的 DAB 双向变换器设计，该设计可以实现高效的能量转换。
该设计中，DAB 双向变换器由两个全桥变换器和一个 LC 滤波器组成。
控制电路采用单移相控制方法，其电路连接如下：在这个电路图中，U1 和 U2 是两个 AC 输入信号，V1 和 V2 是两个全桥变换器，L1 和 L2 是两个电感器，C1 和 C2 是两个电容器，R1 和 R2 是两个负载，q1 和 q2 是两个开关管。
V1 和 V2 之间的LC 滤波器可以去除输入信号中的高频干扰。
控制电路包括一个相移电路和一个比较器，用于控制 q1 和 q2 的导通和关断。
5 半导体器件选型设计 DAB 双向变换器时，要选择合适的半导体器件。
在本设计中，我们选择了 Infineon 的 IGBT 模块，该模块具有高功率密度、低导通电阻、低开关损耗和良好的温度性能等优点。
新能源汽车功率电子系统中的电力电子变换器设计
新能源汽车功率电子系统中的电力电子变换器设计电力电子变换器是新能源汽车功率电子系统中的重要组成部分，其设计和性能直接影响到汽车的能效和可靠性。
本文将介绍新能源汽车功率电子系统中电力电子变换器的设计要点和关键技术，以及其在提高汽车性能和节能减排方面的应用。
一、电力电子变换器的作用电力电子变换器是连接电力源和负载的关键元件，其主要作用是将电能转换成适合负载要求的形式，并控制电流、电压等参数。
在新能源汽车中，电力电子变换器一般被用于电池充电、电动机驱动等功能中，是实现汽车动力输出和能量管理的核心装置。
二、电力电子变换器设计要点1.变换器拓扑结构的选择电力电子变换器的拓扑结构决定了其性能和适用场景。
常见的拓扑结构包括Boost变换器、Buck变换器、Buck-Boost变换器等。
在选择拓扑结构时需要考虑电压、电流及效率等方面的要求，同时还要考虑成本、体积和可靠性等因素。
2.功率开关器件的选择功率开关器件是电力电子变换器中的核心元件，直接影响到变换器的效率和可靠性。
常见的功率开关器件包括MOSFET、IGBT等，其选择需要考虑电压、电流承受能力以及开关速度等因素。
3.电流、电压传感器的设计电力电子变换器中需要对电流、电压等参数进行测量和控制，因此需要设计合适的传感器电路。
传感器的设计要考虑到精度、响应速度、电磁兼容性等方面的要求。
4.控制策略的设计电力电子变换器的控制策略直接影响到其输出性能和稳定性。
常见的控制策略包括PID控制、模型预测控制等。
在设计控制策略时需要考虑到系统的动态响应、稳态精度等要求。
三、电力电子变换器在新能源汽车中的应用1.电池充电系统电力电子变换器在新能源汽车的电池充电系统中起到了关键作用。
通过合适的变换器设计，可以实现对电池的快速充电和安全充电，提高充电效率和充电速度。
2.电动机驱动系统电力电子变换器在新能源汽车的电动机驱动系统中用于控制电动机的速度、转矩以及实现电机的启停等功能。
电力电子变换器的设计与控制
电力电子变换器的设计与控制第一章概述电力电子变换器是电力电子技术应用的重要组成部分，可将电能转化为不同的频率、幅值和波形等电能形式并传输。
本文将对电力电子变换器的设计与控制进行详细讲解。
第二章电力电子变换器的分类电力电子变换器可以按照其输入电源和输出负载的性质，分为AC-DC变换器、DC-DC变换器、DC-AC变换器和AC-AC变换器等四类。
2.1 AC-DC变换器AC-DC变换器将交流电源直接转化为直流电源，常用于电子设备、工业控制等领域。
其主要拓扑结构包括整流桥、三相全波整流桥等。
2.2 DC-DC变换器DC-DC变换器将直流电源转化为不同的直流电压、电流、功率等等，应用于通信、计算机、电动车等领域。
其基本拓扑结构包括Buck、Boost、Buck-Boost和Cuk等。
2.3 DC-AC变换器DC-AC变换器将直流电源转化为交流电源，应用于太阳能逆变、UPS等。
其基本拓扑结构包括单相全桥、三相桥等。
2.4 AC-AC变换器AC-AC变换器将输入的交流电源输出不同的交流电源，应用于交流驱动器、变频器等。
其基本拓扑结构包括交流电压调制型和交流电流调制型等。
第三章电力电子变换器的设计电力电子变换器的设计需要考虑电路拓扑、开关管选择、电容电感选择和控制策略等因素。
3.1 电路拓扑电路拓扑选择是电力电子变换器设计的第一步，不同的拓扑结构可满足不同的输出需求。
例如，Buck-Boost拓扑可在输入电压范围内变换输出电压；而H桥拓扑可输出正负直流电压。
3.2 开关管选择选择开关管需要考虑其耐压、耐流、开关速度、导通损耗和开关损耗等因素。
IGBT和MOSFET作为广泛应用的开关元件，选择时需要评估其开关速度和导通损耗等参数取舍。
3.3 电容电感选择电容电感选择与电路拓扑密切相关，不同的电路拓扑需要不同的电容和电感参数。
例如，Buck拓扑需要电感，而Boost拓扑则需要电容。
3.4 控制策略控制策略应根据电路拓扑和输入输出特性，采用PID控制、模糊控制、神经网络控制等策略，对变换器进行控制。
DC／DC变换器的设计
DC／DC变换器的设计DC/DC变换器是一种电力电子设备，用于将一个直流电源的电压转换为另一个直流电压。
它在电子设备中广泛应用，例如电气车辆、太阳能发电系统和电视机等。
DC/DC变换器的设计需要考虑以下几个方面：1.输入电压范围：根据应用需要，确定所需的输入电压范围。
这有助于选取合适的输入滤波电容和保护电路。
2.输出电压和电流：确定所需的输出电压和电流，并计算所需的功率。
这有助于确定合适的变压器、开关管和输出滤波电容。
3.开关频率：选择适当的开关频率，以平衡系统效率和元件尺寸。
通常，高开关频率可以减小元件的尺寸，但也会增加开关损耗。
4.控制策略：选择合适的控制策略，例如脉宽调制（PWM）或脉冲频率调制（PFM）。
PWM控制可实现快速响应和精确的输出电压稳定性，而PFM控制则可实现高效和高功率因素。
5.过压保护和过流保护：设计合适的过压保护和过流保护电路，以确保系统在故障情况下可靠工作。
6.效率和温度管理：优化设计，以提高系统的能量转换效率，并采取措施来控制元件的温度，以保证长期可靠性。
7.噪声和EMI控制：设计合适的滤波电路和接地布局，以降低系统的输出噪声和电磁干扰。
8.反馈控制：设计适当的反馈控制回路，以实现输出电压的稳定性和动态响应。
9.元件选型和参数计算：根据应用需求，选择适当的开关管、变压器、电感和电容，并计算它们的参数，以满足设计要求。
一般而言，DC/DC变换器的设计可以分为几个主要步骤：确定电路拓扑，选择工作模式，计算各个元件的参数，进行电路仿真和稳定性分析，制作原型并进行实验验证，最后进行性能优化和可靠性测试。
总的来说，DC/DC变换器的设计需要综合考虑输入输出电压、电流、开关频率、控制策略、保护电路、效率、温度管理、EMI控制和反馈控制等因素。
通过系统性的设计和优化，可以实现高效、稳定和可靠的DC/DC变换器。
高效节能的电力电子变换器设计与优化
高效节能的电力电子变换器设计与优化电力电子变换器是电力系统中的重要组成部分，它能够将交流电转换为直流电或者改变电压和电流的波形。
在现代社会，能源短缺和环境问题日益严重，高效节能的电力电子变换器的设计和优化变得尤为重要。
本文将从电流功率器件的选择、控制策略的优化以及输出滤波器的设计等方面探讨高效节能电力电子变换器的相关问题。
一、电流功率器件的选择电力电子变换器的效率在很大程度上取决于所选择的电流功率器件。
传统上，硅基功率器件（如晶闸管、整流二极管和场效应管等）被广泛使用。
然而，随着半导体技术的快速发展，一些新的功率器件，如碳化硅（SiC）和氮化镓（GaN）器件，能够提供更高的效率和更小的导通和开关损耗。
碳化硅和氮化镓器件具有更高的耐压和开关速度，可以在更高的频率下运行，因此减小了电磁干扰的问题。
在高频率下工作，与传统硅器件相比，这些器件能够显著减小开关损耗和导通损耗。
此外，碳化硅器件的热导率较高，能够承受更高的工作温度，从而减小了散热器的尺寸和成本。
因此，在设计电力电子变换器时，应考虑使用碳化硅和氮化镓器件，以提高效率并减小尺寸。
二、控制策略的优化控制策略对于电力电子变换器的性能和效率有着重要的影响。
常见的控制策略包括脉宽调制（PWM）、谐振控制和预测控制等。
脉宽调制是一种常用的技术，通过改变开关器件的导通和截止时间来控制输出电压或电流的大小和波形。
传统的脉宽调制技术包括固定频率PWM和变频PWM。
然而，这些控制策略存在一些问题，如谐波产生、开关损耗大等。
为了解决这些问题，一些新的控制策略被提出，如谐振控制和预测控制。
谐振控制是一种基于谐振原理的控制策略，它能够减小开关损耗并改善输出波形的质量。
预测控制是一种基于模型预测的控制策略，它能够根据系统模型预测未来的状态和输出，并相应地调整开关器件的状态以实现期望的控制性能。
这些新的控制策略能够提供更好的性能和效率，因此在电力电子变换器的设计中应予以重视。
双向DCDC变换器设计
双向DCDC变换器设计双向直流-直流（DC-DC）变换器是一种电力电子设备，能够实现两个不同电压等效电路之间的能量转换和传输。
这种变换器常用于电池系统、节能转换系统和电网隔离系统等应用中。
本文将介绍双向DC-DC变换器的设计原理、工作原理和性能评估。
一、设计原理双向DC-DC变换器可以分为两个部分：升压变换器和降压变换器。
升压变换器将低电压输入提升为较高电压输出，而降压变换器则将高电压输入降压为较低电压输出。
这两个变换器可以通过一个可调节的开关来实现输出电压的控制。
在实际应用中，通过PWM（脉宽调制）技术来控制开关的导通时间，从而实现输出电压的调节。
二、工作原理双向DC-DC变换器的工作原理如下：1.当升压变换器开关导通时，输入电压经过电感储能，同时输出电容储能开始将能量传递到输出端。
2.当升压变换器开关断开时，储能元件的电感和电容开始释放储存的能量，使输出电压保持稳定。
3.当降压变换器开关导通时，输入电压先通过输出电容释放能量，同时电感储能元件开始储存电能。
4.当降压变换器开关断开时，储能元件释放储存的能量，实现输出电压的稳定。
三、性能评估设计双向DC-DC变换器时需要评估以下几个关键性能参数：1.效率：双向DC-DC变换器的效率主要取决于开关的损耗和传输效率。
通过合理选择开关元件和功率传输电路，可以提高变换器的效率。
2.响应时间：双向DC-DC变换器需要能够快速响应输入电压和输出负载的变化。
降低电路和控制系统的响应时间可以提高变换器的动态性能。
3.稳定性：双向DC-DC变换器需要具有良好的稳定性，以确保输出电压在不同负载条件下保持稳定。
在设计过程中应考虑噪声抑制和滤波技术。
4.安全性：在设计双向DC-DC变换器时，需要考虑过电流、过压和过温等保护功能，以防止电路损坏和事故发生。
在实际设计过程中，还需要考虑其他因素，如电路拓扑选择、元件选择、控制算法和布局布线等。
针对不同的应用需求，可能需要做出不同的设计决策。
电力电子课设-DC-DC变换器
电力电子课程设计DC-DC变换器学院：信息科学与工程学院班级：姓名：学号：指导教师：时间：目录一、引言 (1)二、设计要求与方案 (2)2.2方案确定 (2)三、主电路设计 (4)3.2工作原理 (4)3.3参数分析 (6)四、控制电路设计 (7)4.1控制电路方案选择 (7)4.2工作原理 (8)4.3控制芯片介绍以及参数确定 (8)五、驱动电路设计 (10)5.1驱动电路方案选择 (10)5.2工作原理 (11)六、保护电路设计 (11)6.1过压保护电路 (12)6.1.1主电路器件保护 (12)6.1.2负载过电压保护 (12)6.2过流保护电路 (13)七、系统仿真及结论 (13)7.1MA TLAB仿真图 (13)7.2调试与结果分析 (14)八、课程设计总结 (15)九、参考文献 (16)十、致谢 (16)十一、附图 (17)一、引言DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波电路主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等。
BUCK变换器是开关电源基本拓扑结构中的一种，BUCK变换器又称降压变换器，是一种对输入输出电压进行降压变换的直流斩波器，即输出电压低于输入电压，由于其具有优越的变压功能，因此可以直接用于需要直接降压的地方。
本次课设立求设计出DC-DC变换器实现15V向5V的电压变换，选取的电路是IGBT降压斩波电路。
IGBT降压斩波电路就是直流斩波中最基本的一种电路，是用IGBT作为全控型器件的降压斩波电路，用于直流到直流的降压变换。
IGBT是MOSFET与双极晶体管的复合器件。
它既有MOSFET 易驱动的特点，又具有功率晶体管电压、电流容量大等优点。
其频率特性介于MOSFET与功率晶体管之间，可正常工作于几十千赫兹频率范围内，故在较高频率的大、中功率应用中占据了主导地位。
所以用IGBT作为全控型器件的降压斩波电路就有了IGBT易驱动，电压、电流容量大的优点。
电力系统中的电力电子变换器设计与控制
电力系统中的电力电子变换器设计与控制一、引言近年来，随着电力需求的快速增长和可再生能源的广泛应用，电力电子变换器在电力系统中的重要性也日益凸显。
电力电子变换器作为能量转换和调节的核心装置，在电力系统中起着至关重要的作用。
本文将介绍电力电子变换器的设计原理和控制方法，以及其在电力系统中的应用。
二、电力电子变换器设计原理1.1 变换器基本结构电力电子变换器一般由半导体器件、滤波元件和控制电路组成。
其中，半导体器件通常采用功率晶体管（IGBT）或金属氧化物半导体场效应晶体管（MOSFET），而滤波元件则包括电容和电感等。
1.2 变换器工作原理电力电子变换器的基本工作原理是通过开关器件的开关操作，将输入电源的直流信号转换为所需的交流信号。
常见的变换器类型包括直流-直流变换器、直流-交流变换器和交流-交流变换器等。
不同类型的变换器需要根据实际应用需求选择适当的控制策略和拓扑结构。
三、电力电子变换器控制方法2.1 开环控制开环控制是指在变换器的开关操作过程中，通过固定的开关方式和开关频率控制输出电压或电流的变化。
开环控制简单直接，适用于一些简单的应用场景。
但是，由于无法对输出量进行精确调节和补偿，开环控制存在精度和稳定性方面的不足。
2.2 闭环控制闭环控制是指在变换器中引入反馈环路，通过测量输出电压或电流，并将测量值与设定值进行比较，根据比较结果对开关器件进行动态调整。
闭环控制可以实现对输出量的精确控制和补偿，提高系统的稳定性和响应速度。
2.3 基于PWM的控制脉宽调制（PWM）是一种常用的电力电子变换器控制方法。
通过改变开关器件的导通和截止时间，以不同的占空比控制输出电压或电流的大小。
PWM控制方式具有响应速度快、效率高、输出纹波小等优点，广泛应用于各种类型的电力电子变换器中。
四、电力电子变换器在电力系统中的应用3.1 交直流变换器交直流变换器是将交流电转换为直流电的装置，常用于直流电源和交流电网之间的电能转换。
电力电子课程设计 Buck变换器设计 精品
电力电子技术课程设计题目Buck变换器设计Buck变换器设计1 引言目前，各种资料都显示，同步整流技术是近几年研究的热点，主要应用于低压大电流领域，其目的是为了解决续流管的导通损耗问题。
采用一般的二极管续流，其导通电阻较大，应用在大电流场合时，损耗很大。
用导通电阻非常小的MOS管代替二极管，可以解决损耗问题，但同时对驱动电路提出了更高的要求[1]。
此外，对Buck电路应用同步整流技术，用MOS管代替二极管后，电路从拓扑上整合了Buck和Boost两种变换器，为实现双向DC／DC变换提供了可能。
直流电机是人们最先发明、认识和利用的电机，它具有调速范围广，且易于平滑调节，过载、起动、制动转矩大，易于控制，且控制装置的可靠性高，调速时的能量损耗小等优点，在高精度的位置随动系统中，直流电机占据着主导地位[2]。
但是，要将一直流电变为另一固定电压或可调电压的直流电就要用到直流-直流变流电路。
改变电枢电源电压调速，当电枢电源电压U改变为U U+∆时，理想空载转速，从而导致转速的变化，由于只有0n变化而β未变，故电动机的机械特性硬度不变，因此，即使电动机在低速运行时，转速随负载变动而变化的幅度小，即转速稳定性好，具有调速平滑性好，即可实现无级调速，且附加能量消耗较小，调速效率高。
但由于最高电枢电压受额定电压限制，一般只能实现从基速往下进行调节。
因此，这种调速方法在直流电力拖动系统中被广泛应用[3]。
2 PWM控制要实现buck变换器的功能，必须要用到PWM控制，它在闭环回路中起着不可或缺的作用。
本次设计中，用到的PWM控制芯片是SG3525.2.1 PWM控制芯片SG3525功能简介SG3525系列脉宽调制器控制是电流控制型PWM控制器。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
电力电子毕业设计题目
电力电子毕业设计题目电力电子毕业设计题目电力电子是电气工程中的一个重要分支，它研究如何将电能转换、控制和调节，以满足不同电力系统的需求。
电力电子在现代社会中扮演着重要的角色，广泛应用于电力传输、工业控制、交通运输、可再生能源等领域。
在电力电子的学习过程中，毕业设计是一个重要的环节，它旨在培养学生的实践能力和解决问题的能力。
本文将探讨几个电力电子毕业设计题目，以供参考。
1. 变频调速系统设计变频调速系统是电力电子领域的重要应用之一，它通过改变电机的供电频率来实现电机的调速。
设计一个变频调速系统，可以涉及到功率电子器件的选择、控制策略的设计以及系统的稳定性分析等方面。
在设计过程中，可以选择不同类型的电机，如感应电机、永磁同步电机等，并根据实际需求选择合适的功率电子器件和控制算法。
通过对系统的建模和仿真，可以评估系统的性能和稳定性。
2. 电力电子变换器设计电力电子变换器是电力电子系统中的核心部件，它实现了电能的转换和控制。
设计一个电力电子变换器可以涉及到拓扑结构的选择、电路参数的设计以及控制策略的制定等方面。
在设计过程中，可以选择不同类型的变换器拓扑，如单相桥式变换器、三相桥式变换器等，并根据实际需求选择合适的电路参数和控制策略。
通过对变换器的建模和仿真，可以评估变换器的性能和效率。
3. 电力电子应用于可再生能源系统可再生能源系统是未来能源发展的重要方向，电力电子在可再生能源系统中起着至关重要的作用。
设计一个电力电子应用于可再生能源系统的毕业设计，可以涉及到可再生能源的发电、储能和逆变等方面。
在设计过程中，可以选择不同类型的可再生能源，如太阳能、风能等，并根据实际需求选择合适的电力电子器件和控制策略。
通过对系统的建模和仿真，可以评估系统的性能和可靠性。
4. 电力电子在电力传输中的应用电力传输是电力系统中的重要环节，电力电子在电力传输中的应用可以提高传输效率和稳定性。
设计一个电力电子在电力传输中的毕业设计，可以涉及到输电线路的电压控制、无功补偿和谐波抑制等方面。
电力电子升降压变换器课程设计.docx
1绪论《电力电子技术》课程是一门专业技术基础课，电力电子技术课程设计是电力电子技术课程理论教学之后的一个实践教学环节。
其目的是训练学生综合运用学过的变流电路原理的基础知识，独立完成查找资料、选择方案、设计电路、撰写报告的能力，使学生进一步加深对变流电路基本理论的理解和基本技能的运用，为今后的学习和工作打下坚实的基础。
《电力电子技术》课程设计是配合变流电路理论教学，为自动化专业开设的专业基础技术技能设计，课程设计对自动化专业的学生是一个非常重要的实践教学环节。
通过设计能够使学生巩固、加深对变流电路基本理论的理解，提高学生运用电路基本理论分析和处理实际问题的能力，培养学生的创新精神和创新能力。
斩波电路 (DC Chopper)的功能是将直流电变为另一固定电压或可调电压的直流电，也称为直接直流—直流变换器( DC/DC Converter)。
直流斩波电路的种类很多，包括 6 种基本斩波电路：降压斩波电路，升压斩波电路，升降压斩波电路， Cuk 斩波电路， Sepic 斩波电路， Zeta 斩波电路，前两种是最基本电路。
应用Matlab 的可视化仿真工具 Simulink 建立了电路的仿真模型，在此基础上对升降压斩波 Boost—Buck 电路进行了较详细的仿真分析。
本文分析了升降压斩波电路的工作原理，又用 Matlab 对升压 -降压变换器进行了仿真建模，最后对仿真结果进行了分析总结。
2升降压斩波电路的设计2.1 升降压斩波电路工作原理（1）V 通时，电源 E 经 V 向 L 供电使其贮能，此时电流为i1 。
同时， C 维持输出电压恒定并向负载R 供电。
（2）V 断时， L 的能量向负载释放，电流为i2 。
负载电压极性为上负下正，与电源电压极性相反，该电路也称作反极性斩波电路。
a)原理图b)波形图图（ 3）升压 /降压斩波电路的原理图及波形图数量关系：稳态时，一个周期T 内电感 L 两端电压 uL 对时间的积分为零，即：TuLdt当 V 处于通态时， u L E ；当 V 处于断态时， u Lu o ；于是：Et onU 0 toff所以输出电压为：U 0t on EtonEEt offTton1由此可见，改变导通占空比α，就能够控制斩波电路输出电压U 。
DCDC变换器设计总结
DCDC变换器设计总结DC-DC变换器是一种将直流电压转换为不同直流电压的电力电子装置。
它具有高效率、小体积、可靠性好等优点，在现代电子产品中得到了广泛应用。
本文主要总结了DC-DC变换器的设计过程，并对其中的几个关键要素进行了详细介绍。
首先，DC-DC变换器的设计过程可以分为以下几个步骤：1）确定输入和输出电压要求；2）选择合适的拓扑结构；3）计算元器件的参数；4）进行开关器件和传感器的选取；5）进行稳定性和效率的分析；6）进行仿真验证；7）进行电路板设计和布局；8）制造和测试。
在整个设计过程中，需要充分考虑电路的稳定性、效率、线性度和响应速度等方面的要求。
在选择拓扑结构时，可以根据输入输出电压比例和负载特性来选择。
常见的拓扑结构有降压、升压、降升压、反升压和反降压等。
每种拓扑结构具有不同的工作原理和适用范围。
例如，降压拓扑结构适用于输入电压更高、输出电压更低的情况，而升压拓扑结构则适用于输入电压更低、输出电压更高的情况。
元器件的选择和参数计算是设计过程中的关键环节。
主要的元器件包括开关器件、电感和电容。
开关器件的选择主要考虑其导通和断开的速度、导通和断开时的损耗和热耗散等因素。
电感和电容的选择主要考虑其电流和电压的承受能力、损耗和尺寸等因素。
对于开关频率较高的应用，还需要考虑元器件的电磁兼容性和热耗散问题。
稳定性和效率的分析是设计过程中需要重点考虑的问题。
稳定性主要指的是系统的输出电压和电流在负载变化或输入电压扰动下的稳定性。
效率是指输入和输出之间的能量转换效率。
在进行稳定性和效率分析时，需要考虑电路的反馈控制系统、输出滤波电感和电容的设计以及输入电压和负载的变化。
通过合理选择元器件和参数，可以提高DC-DC变换器的稳定性和效率。
最后，进行仿真验证、电路板设计和制造测试是将设计转化为实际产品的最后几个步骤。
通过仿真验证，可以验证和优化设计方案，减少实际制造过程中的错误和成本。
电路板设计和布局需要考虑信号传输的可靠性和防止电磁干扰。
电力电子技术中的PWM变换器设计与应用
电力电子技术中的PWM变换器设计与应用电力电子技术作为一门重要的学科，近年来在能源转换和电力控制领域发挥着越来越重要的作用。
其中，PWM（脉宽调制）变换器作为一种常见的电力电子装置，具有广泛的应用范围。
本文将就PWM变换器的设计原理以及在电力电子技术中的应用进行探讨。
一、PWM变换器的设计原理PWM变换器是指能够将一个高频脉冲信号转换为模拟电压或电流信号的电路。
其设计原理基于脉宽调制技术，通过调节脉冲信号的高电平时间与低电平时间之比，来实现对输出信号的精确控制。
PWM变换器通常由一个比较器、一个参考信号源和一个可变的调制信号源组成。
在PWM变换器的设计过程中，首先需要确定输出信号的频率和波形要求。
然后选择适当的比较器和参考信号源。
比较器用来比较参考信号与可变调制信号的大小，输出高电平或低电平。
参考信号源则决定了脉冲信号的频率和基准。
最后，根据输出信号的要求选择适当的滤波器进行处理，以消除脉冲信号中的高频成分，得到所需的模拟电压或电流信号。
二、PWM变换器在电力电子技术中的应用1. 无线电频率调制解调器：PWM变换器可以将低频音频信号转换为高频调制信号，用于无线电频率调制解调器中。
例如，在调幅广播系统中，通过PWM变换器将音频信号转换为高频调制信号，从而实现广播信号的传输。
2. 数字电源控制器：PWM变换器在数字电源控制器中广泛应用。
数字电源控制器是一种通过数字信号控制输出电压或电流的器件，通过PWM变换器可以实现输出信号的精确调节。
例如，可将输入电压进行适当的处理，得到符合要求的输出电压，以供给数字设备的正常工作。
3. 交流电机驱动：PWM变换器在交流电机驱动系统中被广泛应用。
通过PWM变换器可以将直流电源转换为交流电源，并对其进行控制。
这种交流电机驱动系统不仅能提高电机的控制精度，还能降低能量损耗和噪声，提高系统的效率。
4. 可逆变换器：PWM变换器在可逆变换器中扮演着重要的角色。
可逆变换器是指将直流电能转换为交流电能，或将交流电能转换为直流电能的装置。
电力电子的课程设计--BUCK变换器的设计
目录一、设计要求 (2)二、设计方案 (2)三、电路的设计 (3)四、主电路参数计算和元器件选择 (4)1、IGBT (4)2、二极管 (4)3、电感 (4)4、电容 (5)五、各模块所选器件说明 (5)1、变压器EI86 (5)2、误差放大器UC3842 (5)3、脉宽调制器SG3525 (6)4、驱动器MC34152 (7)5、三端正稳压器7815 (8)六、电气原理总图及元器件明细表 (8)七、课程设计心得 (10)八、参考资料 (10)汽车电力电子技术课程设计——BUCK变换器的设计一、设计要求设计一稳压直流电源，输入为交流220V/50HZ，输出为直流15V的直流稳压电源，如下图1所示，其中DC-DC变换时主要采用BUCK变换器，变换器主器件采用IGBT，控制方式采用PWM控制。
图1 总电路原理框图二、设计方案小功率直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，其原理框图如2所示。
图2 直流稳压电源原理框图三、电路的设计GabcVi 0WMV Gd图3 Buck 变换器电路及相关波形Buck 变换器主要包括：开关元件M1，二极管D1，电感L1，电容C1和反馈环路。
而一般的反馈环路由四部分组成：采样网络，误差放大器（Error Amplifier ，E/A ），脉宽调制器（Pulse Width Modulation ，PWM ）和驱动电路。
为了便于对Buck 变换器基本工作原理的分析，我们首先作以下几点合理的假设： a 、开关元件M1和二极管D1都是理想元件。
它们可以快速的导通和关断，且导通时压降为零，关断时漏电流为零；b 、电容和电感同样是理想元件。
电感工作在线性区而未饱和时，寄生电阻等于零。
电容的等效串联电阻（Equivalent Series Resistance ，ESR ）和等效串联电感（Equivalent Seriesinductance ，ESL ）等于零；c 、输出电压中的纹波电压和输出电压相比非常小，可以忽略不计。
电力电子变换器设计与控制
高频化与小型化的发展
总结词
随着电力电子变换器应用领域的不断扩展， 其高频化和小型化的发展趋势日益明显。
详细描述
高频化可以减小电力电子变换器的体积和重 量，提高其功率密度。小型化则可以满足电 力电子变换器在智能电网、电动汽车和可再 生能源系统等领域的广泛应用需求。为了实 现高频化和小型化，研究者们正在研究新的 电路拓扑和控制策略，以及采用先进的封装
分布式能源接入
允许将新能源发电系统接入电网，实现能源的双 向流动和优化配置。
电网调度与控制
用于管理和控制电网的运行，确保电力供应的稳 定性和可靠性。
在电动汽车中的应用
01
直流/直流（DC/DC）转换器
用于将动力电池的高压直流电转换为低压直流电，供车载电子设备和电
机使用。
02
车载充电器
用于在充电站为电动汽车的动力电池充电，支持快速充电和慢速充电模
模糊控制
总集合论 的控制策略，通过将专家的经验转化为模糊 规则，实现对复杂系统的有效控制。
详细描述
模糊控制策略能够处理不确定性和非线性问 题，具有较好的鲁棒性和适应性，特别适合 于处理具有模糊性和不确定性的电力电子变 换器系统。
04 电力电子变换器的应用
在新能源发电系统中的应用
和散热技术。
多功能化与智能化的研究
总结词
随着电力电子变换器技术的不断发展，其多功能化和 智能化成为了新的研究热点。
详细描述
多功能化是指电力电子变换器除了基本的电压和电流转 换功能外，还能实现其他多种功能，如滤波、无功补偿 、有功滤波等。智能化则是指电力电子变换器能够根据 系统的需求和运行状态自动调整其工作参数和性能指标 。为了实现多功能化和智能化，研究者们正在研究人工 智能和机器学习在电力电子变换器中的应用，以及采用 传感器和通信技术实现对其工作状态的实时监测和控制 。
电力电子变换器设计与控制
电力电子变换器设计与控制电力电子变换器（Power Electronic Converter）是一种能够将电源的电能通过特定的方式进行转换和调节的电子设备。
它在电力系统中起到了至关重要的作用，被广泛应用于交流传输、直流输电、激光器、电力供应等领域。
本文将主要探讨电力电子变换器的设计与控制。
一、电力电子变换器的基本原理电力电子变换器的基本原理是将输入电源的电能经过转换器的功率变换过程后，输出到负载端。
常见的电力电子变换器有直流-直流变换器（DC-DC Converter）、直流-交流变换器（DC-AC Converter）和交流-直流变换器（AC-DC Converter）等。
1. 直流-直流变换器直流-直流变换器用于将直流电源的电压或电流转换为不同的电压或电流输出。
其主要结构包括升压型变换器（Boost Converter）、降压型变换器（Buck Converter）和升降压型变换器（Buck-Boost Converter）等。
2. 直流-交流变换器直流-交流变换器是将直流电源的电能转换为交流电能输出的设备。
其中，最常见的是逆变器（Inverter），它能够将直流电源的电压或电流转变为交流电源输出。
3. 交流-直流变换器交流-直流变换器是将交流电源的电能转换为直流电能输出的设备。
其中，最常见的是整流器（Rectifier），它用于将交流电源转换为直流电源进行供电。
二、电力电子变换器的设计方法电力电子变换器的设计是根据实际需求来选择合适的拓扑结构、元器件和参数，以实现稳定可靠的电能转换和调节。
设计时需要考虑电压、电流、功率、效率、控制方式等多个因素。
1. 拓扑结构选择拓扑结构选择是电力电子变换器设计的关键。
常见的拓扑结构有单相、三相、全桥、半桥等，不同的拓扑结构适用于不同的应用场景。
2. 元器件选型元器件的选型直接影响着电力电子变换器的性能和可靠性。
在选型时需要考虑元器件的额定电流、电压、功率损耗等参数，以及其可获得性和成本。
电力电子技术-功率变换器中的磁性元件设计
1
第十三章 功率变换器中的磁性元件设计
开关变换器中常用的磁性元件: 变压器： 功率变压器（高/中/低频），驱动变压器，采样变压器， 电流互感器等
电感: 直流滤波电感，交流滤波电感，谐振电感，抑制电磁干扰 电感(共模/差模)等
磁性元件在功率变换器中占较大比重， 其设计好坏对变换器性能影响较大
工作特点及铁心材料: p291
1．交变磁化分量较小，一般情况ΔB <<Bm-Br，局部 磁滞回线所包围的面积较小，故损耗较小 2．由于含有较大的直流分量，线图电流最大值Im较大， 相应产生激磁磁场H较大，要使铁心不饱和，铁心必须 加适当气隙或采用宽恒导磁合金铁心 3. 希望磁心储能大，即希望Bm大，Bs大
3．用于变压器的铁心，为减小激磁电流，应选择磁导率高的 材料。
应选择高Bs、高磁导率及低损耗的材料
14
第二节 铁心的工作状态
二、第二类工作状态
单向矩形脉冲电压、有直流磁化分量 例：单端正激、反激变换器中的变压器
Ton
Uidt UiTon BSc N
△B=Bm-Br 激磁电流只有单方向
希望：Bs高 Br低，低损耗， 高磁导率
10
第二节 铁心的工作状态
三类： 1---双向磁化：
变压器，交流滤波电感 2---单向磁化，Hmin＝0
单端变换器电路中的脉冲变压器 3—单向磁化,局部
直流滤波电感
11
第二节 铁心的工作状态
第一类工作状态： 铁芯双向磁化、无直流偏磁
多晶体管电路—推挽，半桥，全桥变 换器中的主变压器
铁心利用率高，△B=2Bm 变压器可传递不同形状的电压波形： u=NdΦ/dt= NScdB/dt
储能基站结构设计
储能基站结构设计随着可再生能源的快速发展和智能电网的建设，储能技术在能源领域扮演着越来越重要的角色。
储能基站作为储能系统的核心组成部分，其结构设计对于储能系统的性能和可靠性具有重要影响。
本文将探讨储能基站结构设计的关键要点和技术考虑。
一、储能基站的组成储能基站通常由储能设备、电力电子变换器、控制系统和辅助设备等组成。
储能设备主要包括电池组、超级电容器和储氢罐等，用于储存电能或化学能。
电力电子变换器用于实现储能设备与电网之间的能量转换和控制。
控制系统负责监测和管理储能系统的运行状态，以及实现对储能设备的充放电控制。
辅助设备包括冷却系统、安全保护系统等，用于确保储能系统的安全可靠运行。
二、储能基站结构设计考虑的关键要点1. 储能设备选择：根据实际需求和应用场景，选择合适的储能设备。
电池组适用于中小功率、长时间储能；超级电容器适用于短时间高功率储能；储氢罐适用于大规模储能和长时间储能。
2. 电力电子变换器设计：电力电子变换器应具备高效率、高可靠性和快速响应的特点。
在设计过程中，需要考虑功率因数校正、谐波抑制、电压调节等技术要求，以及对电网的影响。
3. 控制系统设计：控制系统应具备实时监测、故障诊断和智能管理等功能。
通过合理的控制策略，实现对储能设备的充放电控制，提高储能系统的效率和可靠性。
4. 辅助设备设计：辅助设备的设计应考虑储能系统的安全性和可靠性。
冷却系统可以有效降低储能设备的温度，提高其寿命和性能；安全保护系统可以监测储能系统的运行状态，及时采取措施防止事故发生。
三、储能基站结构设计的技术挑战储能基站结构设计面临着一些技术挑战。
首先，储能设备的选择和配置需要综合考虑功率、能量、成本和可靠性等因素，以满足不同应用场景的需求。
其次，电力电子变换器的设计需要解决高效率、高可靠性和低成本之间的矛盾。
此外，控制系统的设计需要考虑实时性、可靠性和安全性等方面的要求。
最后，辅助设备的设计需要兼顾性能和成本，以确保储能系统的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要电力电子变换器是应用电力电子技术将一种电能转变为另一种或多种形式电能的装置。
其中，直流变换器是一个重要部分，它是将一种直流电能转换成另一种或多种直流电能的变换器。
DC/DC全桥变换器由DC/AC和AC/DC两种电路形式组合而实现直直变换的，其中DC/AC全桥逆变器的主电路只有一种，但控制方式有三种，其输出不仅与开关器件状态有关，且与负载性质和大小有关。
在后两种控制方式中，电路是否具有续流管会直接影响其输出，同时在变换器的实际应用中还存在直流分量问题，其对电路性能有不良影响，要想办法抑制或消除。
关键字：直流变换器、控制方式续流管、全桥逆变器、输出整流滤波电路、直流分量的抑制目录一全桥逆换器及其控制1.1 双极性控制方式1.1.1 负载为纯电阻1.1.2 负载为电感1.2 有限双极性控制方式1.3 移相控制方式二PWM DC/DC全桥变换器2.1 具有续流管的DC/DC全桥变换器2.2 没有续流管的DC/DC全桥变换器三DC/DC全桥变换器中直流分量的抑制四设计结论五设计体会六参考文献一 全桥逆换器及其控制DC/DC 全桥变换器由全桥逆变器和输出整流滤波电路构成，首先就全桥逆变器的构成和工作原理做一下简单概述。
1.1 双极性控制方式全桥逆变器的主电路如图1-1所示，有四只功率管1Q ~4Q ，反并联二极管1D ~4D 和输出变压器r T 等构成。
输入直流电源电压为in V ，输出交流电压为o v ，变压器r T 的原边绕组接与AB 两端。
变压器原边绕组匝数为1N ，副边匝数为2N ，变比21/N N K =。
1.1.1 负载为纯电阻晶体管为脉宽调制（PWM ）工作方式，在一个开关周期S T 的前半周，1Q 和4Q 导通2/S T D ⨯，D 为占空比，2/s on T T D =，后半周期为2Q 和3Q 导通，导通时间也为2/S T D ⨯。
1Q 和4Q 导通时in AB V v -=，1Q 和4Q 与2Q 和3Q 均截止时，0=AB v 。
故变压器副边开路时，变压器原边电压AB v 的波形如图1-1(b)所示。
为一个方波电压。
调节晶体管的导通时间，即改变占空比D ，就可以调节AB v 的宽度，从而调节AB v 的有效值的大小。
副边电压o v 波形与AB v 相同，幅值为K V in /。
(a) 全桥逆变器主电路(b) 电阻负载时变压器原边电压和副边电流波形(c) 电感负载时变压器原边电压和副边电流波形图1-1 全桥逆变器若副边接电阻负载R ，则有电流2i 流过电阻，2i 的波形与o v 、AB v 相同，幅值R K V I in m 12⨯=，变压器原边电流1i 的波形与副边电流2i 相同，幅值R KV I inm 121⨯= ，此式也可写成11/R V I in m =，R K R ⨯=21，式中1R 是副边电阻R 折算到原边的值。
由此可见，若变压器为理想变压器，则接于变压器副边的电阻R 与不用变压器，而在AB 两端接电阻1R 的效果是一样的。
故1Q 和4Q 导通时，流过1Q 和4Q 的电流为1/R V in ，2Q 和3Q 导通时的电流也为1/R V in ，此时反并于功率管的二极管1D至4D 中没有电流流过。
1.1.2 负载为电感若变压器副边接电感负载L ，1Q 和4Q 导通时，in AB V v =，K V v in o /=。
在o v 作用下，负载电流自零增加，增加速度为L K V L v dt di in o 12⨯==。
该电流在2S T D t =，即1Q 和4Q 将关断时达到最大值，21max 2S in DT L K V I ⨯⨯=，212max 1S inDT L KV I ⨯⨯=。
1Q 和4Q 关断后，该电流反向。
在这个电压作用下电感电流减小，减小速度与1Q 和4Q 开通时的增长速度相同，如图1-1(c)所示。
在这种情况下，变压器原边和副边电压波形和阻性负载时有很大不同，出现了一块阴影面积，在纯电感负载时此阴影面积和阻性负载时的AB v 面积大小相同。
故输出电压o v 的波形不仅由1Q 和4Q 的导通状态决定，而且与负载的性质有关。
当占空比2/1≥D ，即1Q 和4Q 的导通时间4/S on T T ≥时，AB v 波形成为 180电角宽的方波，即D 在1/2至1的范围内变化时，AB v 和o v 始终为 180方波，不受D 的影响。
由此可见，全桥逆变器在感性负载时不宜采用这种脉宽控制方式。
1.2 有限双极性控制方式全桥逆变器的另一种控制方式是有限双极性控制方式，它是让一个桥臂的两个管子（例如1Q 和3Q ）为PWM 工作，另一桥臂的2Q 和4Q 轮流导通半个周期，1Q 和4Q 同时导通on T 时间。
这种控制方式时，逆变器空载和电阻负载时的输出电压o v 和电流2i 波形与上一种控制方式相同，如图1-2(a)所示。
电感负载时，电压AB v 和变压器副边电流2i 波形如图1-2(b)所示。
1Q 和4Q 导通时，in AB V v =，变压器副边电压K V v in o /=，负载电流2i 的增长率L K V L v dt di in o 12⨯==，L 为负载电感量。
在2S T D t =时，1Q 关断，3D 续流，形成由3D 、变压器原边绕组和4Q 构成的续流回路，故0=AB v 。
因为该回路中没有外电源，若不计电路损耗，则电流2i 保持不变，直到2/S T t =时，4Q 关断，2Q 和3Q 导通，电流2i 才下降。
在这种控制方式下，AB v 和输出电压o v 仅与开关器件状态有关，与负载性质和大小无关。
(a) 电阻负载时变压器原边电压和副边电流波形(b) 电感负载时变压器原边电压和副边电流波形图1-2 有限双极性控制方式下的全桥逆变器的主要波形1.3 移相控制方式全桥逆变器的第三种控制方式是移相控制方式，这种控制方式是1Q 和3Q 轮流导通，各导通 180电角，2Q 和4Q 也是这样，但1Q 和4Q 不同时导通，若1Q 先导通，4Q 后导通，两者导电差α电角，如图1-3（a ）所示。
其中1Q 和3Q 分别先于4Q 和2Q 导通，故称1Q 和3Q 组成的桥臂为超迁桥臂，2Q 和4Q 组成的桥臂为滞后桥臂。
移相控制时，空载电压波形AB v 和输出电压波形O v 如图1-3（a ）所示。
与图1-1（b ）和图1-2（a ）相同。
电阻负载时的电压和电流波形也与图1-1（b ）和图1-2（a ）相同。
电感负载时的电压和电流波形如图1-3（b ）所示，和图1-2（b ）相同，AB v 和O v 不会畸变。
方波电压AB v 的宽度仅与移相角α有关，︒=0α，则AB v 为宽 180电角的方波。
α越大，则AB v 波形越窄，与图1-2（b ）中减小1Q 和3Q 的占空比时情况相同。
(a) 电阻负载时变压器原边电压和副边电流波形(b) 电感负载时变压器原边电压和副边电流波形图1-3 移项控制方式下的全桥逆变器的主要波形二 PWM DC/DC 全桥变换器2.1 具有续流管的DC/DC 全桥变换器脉宽调制型DC/DC 全桥变换器由全桥逆变器和输出整流滤波电路构成，如图2-1(a)所示。
为了讨论方便，图中采用有续流管FW D 的全波整流电路，整流二极管为1DR 和2DR ，全波整流电路通常用于低电压输出，全桥整流电路常在输出高直流电压时用。
PWM DC/DC 全桥变换器的功率管1Q 和4Q 同时导通，同时关断，导通时间为2/S T D ⨯，D 为占空比。
2Q 和3Q 也一样，仅在一个周期的下半周期内导通。
变压器r T 原边电压AB v 为宽度S T D ⨯/2的方波，如图2-1(b)所示。
AB v 的幅值ABm V =in V ，变压器副边电压幅值m V 2=K V in /。
经二极管1DR 和2DR 整流后的电压，也就是加于二极管FW D 上的电压CD v 的波形如图2-1(b)所示，脉冲电压频率为开关频率的两倍，输出直流电压o V 为：o V =K V D in /⨯1Q 和4Q 或2Q 和3Q 导通，CD v 为正，电感电流增长。
o in Lf f V KV dt di L -= 1Q 和4Q 或2Q 和3Q 截止时，FW D 续流，此时CD v 为0，电感电流在输出电压作用下下降。
o Lf f V dt di L -=FW D 续流时，1DR 和2DR 中的电流为零，变压器副边绕组电流为零，故原边绕组的电流也为零。
电感电流连续时的波形如图2-1(b)所示，电感电流的平均值就是变换器的输出电流，即负载电流o I ：R V I o o /=式中R 为负载电阻。
在o I 已知时求得稳态工作时功率管导通和关断时电感电流的变化量L I ∆，即可得到流过二极管1DR 、2DR 和FW D 的电流1DR i 、2DR i 和DFW i ，如图2-1(b)所示。
流过功率管1Q 至4Q 的负载电流QL i 与流过二极管的电流1DR i 和2DR i 的关系为：K i i DR QL /1=由于变压器铁心磁化与去磁时有磁化电流m i ，故流过晶体管的实际电流Q i 为：m DR m QL Q i Ki i i i +=+=1 不计变压器的损耗时，输入电流平均值i I 与负载电流o I 的关系为：K I D I o i /⨯=若不记开关过程中电路分布电感的感应电势，功率管承受的电压Q V 为： in Q V V =整流二极管1DR 和2DR 上的电压1DR V 和2DR V 以及续流管FW D 上电压DFW V 为：K V V V in DR DR /221==K V V in DFW /=若采用全桥整流电路，则二极管上的电压DR V 为：K V V in DR /=(a) 主电路(b) 主要波形图2-1 具有续流管的DC/DC 全桥变换器2.2 没有续流管的DC/DC 全桥变换器若不接续流管FW D ，变压器的工作与有FW D 时有些不同。
在1Q 和4Q 导通末期，电感电流L i 达到最大值max L I 。
1Q 和4Q 关断后，此电流必继续流过1DR 和变压器副边绕组，富变压器原边绕组中电流方向也不改变，从而使3D 和2D 续流，于是AB 电压变负，即in AB V v -=，从而使副边绕组感应电势极性反向，2DR 导通，流过1DR 的电流减小。
当1DR 和2DR 电流相等时，变压器副边绕组的合成磁势为零，于是变压器原边绕组中电流也降为零，续流过程结束。
没有FW D 的直流变换器关键波形如图2-2所示。
在2/S T D t ⨯=时，1Q 和4Q 关断，AB v 短时出现负值，促使变压器两副边绕组电流相等，合成磁势为零，1DR i 下降到2/max L I ，从而2DR i 从零上升到2/max L I ，max L I 是1Q 和4Q 关断时电感电流的最大值。
