电子线路C设计实验报告
电子线路C实习报告
电子线路C实习报告一、实习背景实习是我作为一名电子信息工程专业学生，为期两个月的暑期实习。
所在实习公司是一家专业从事电子线路设计与生产的企业。
在实习期间，我主要参与了电子线路C部门的工作，并深入了解了电子线路C的设计、测试和制作流程。
二、实习内容1.设计理论学习在实习的第一周，我主要学习了电子线路C的设计理论知识。
通过对教材的阅读和老师的讲解，我对电子线路C的基本概念、框图、信号流和电路图有了初步的了解。
2.设计工具使用掌握电子线路C设计软件的使用是本次实习的主要目标之一、通过辅导老师的讲解和实际操作，我学会了如何使用Protel和OrCAD等软件进行电子线路C的设计。
3.电子线路C的设计在掌握了设计工具的使用之后，我开始进行实际的电子线路C设计工作。
我参与了一个小组的项目，我们的任务是设计一个简单的电子线路C 实验板。
在整个设计过程中，我负责了电路图的绘制和元器件的选择，同时积极与组员合作，解决遇到的问题。
4.电路板制作设计完成之后，我们需要将电路图转化为实际可用的电路板。
在这个过程中，我学会了如何将电路板绘制到导电盘上，并通过腐蚀、钻孔、布线、喷锡等工艺，制作出最终的电路板。
5.电路测试与调试制作完成的电路板需要进行测试和调试，以确保其功能的正常。
在测试和调试过程中，我们使用了示波器、信号发生器等仪器，对电路进行了各种信号的输入和输出测试，并通过调整电路元器件的参数，使电路工作在最佳状态。
三、实习心得通过这次电子线路C的实习，我收获了很多。
首先，我对电子线路C 的设计流程和制作工艺有了全面的了解。
其次，我学会了如何使用电子线路C设计软件，掌握了绘制电路图和进行电路设计的基本技能。
最重要的是，我培养了团队合作精神和解决问题的能力。
这次实习让我更加确定了自己选择电子信息工程专业的决心。
我意识到电子线路C的设计和制作是一个综合能力的考验，需要严谨的思维和耐心的态度。
在以后的学习和工作中，我会更加努力地学习和实践，提升自己的电子线路C设计和制作能力。
电子线路设计 实验报告
电子线路设计实验报告一、实验目的本次实验旨在通过设计和搭建电子线路，掌握电子线路搭建与调试的基本技能，加深对电子线路原理的理解，并能熟练运用相关软件进行模拟与仿真。
二、实验原理本实验选取了一个常见的电子线路——放大电路作为设计对象。
放大电路是一种将输入信号放大的电子线路，由一个或多个放大器组成，常用于音频放大、视频信号处理等领域。
设计一个放大电路的基本步骤如下：1. 确定放大电路的参数要求，包括输入信号幅值、放大倍数、最大输出幅值等。
2. 选择合适的放大器型号。
3. 根据放大电路要求，计算电路中的元件数值。
4. 利用软件进行电路模拟与仿真，查看电路的输出情况。
5. 搭建实际电子线路，进行调试。
三、实验过程本次实验以设计一个音频放大电路为例进行说明。
1. 确定放大电路参数要求假设我们的放大电路要求输入信号幅值为0.1V，放大倍数为50，最大输出幅值为5V。
2. 选择放大器型号根据放大电路参数要求，我们选择了一款标称放大倍数为100的放大器。
3. 计算电路中的元件数值根据放大器的输入阻抗和电压放大倍数公式，我们可以计算出电路中的元件数值：- 输入电阻：RI = Vin / Iin = 0.1V / 0.001A = 100Ω- 输出电阻：Ro = 1.8Ω- 输入电容：CI = 10uF- 输出电容：Co = 100uF- 反馈电阻：Rf = (Av + 1) * Ro = (50 + 1) * 1.8Ω= 90Ω4. 电路模拟与仿真利用电子线路设计软件，我们可以对电路进行模拟与仿真。
通过输入目标信号，观察电路的输出情况，优化电路设计。
5. 搭建实际电子线路根据模拟与仿真结果，我们可以在实验室搭建实际的电子线路。
按照之前计算的元件数值，选择相应型号和数值的电阻、电容进行连接。
使用万用表等工具进行电路的调试和测试。
四、实验结果经过实验，我们成功搭建了一个音频放大电路，并在实验中得到了相应的结果。
将不同幅值的音频信号输入到放大电路中，观察输出信号波形。
电子线路cad实验报告
电子线路cad实验报告电子线路CAD实验报告引言：电子线路CAD（Computer-Aided Design）是一种利用计算机辅助设计的技术，广泛应用于电子工程领域。
本实验旨在通过使用CAD软件，设计和模拟一个简单的电子线路，并对其性能进行评估和分析。
实验步骤：1. 选取电子线路的设计目标和要求。
在本实验中，我们选择了一个简单的放大器电路作为示例。
设计要求包括增益、频率响应和失真等方面。
2. 使用CAD软件绘制电子线路的原理图。
在绘制原理图时，需要考虑电路的拓扑结构、元件的连接方式和电源的配置等因素。
3. 选择合适的元件并进行参数设置。
根据电子线路的设计要求，选择适当的电阻、电容和晶体管等元件，并设置其参数，如阻值、容值和放大倍数等。
4. 进行电路的仿真和分析。
利用CAD软件提供的仿真功能，对设计的电子线路进行模拟运行，并记录输出信号的波形、频谱和相位等参数。
5. 评估电子线路的性能。
根据仿真结果，对电子线路的增益、频率响应和失真等性能进行评估，并与设计要求进行比较分析。
实验结果与讨论：通过CAD软件的仿真分析，我们得到了电子线路的性能数据。
根据实验设计的要求，我们对电子线路的增益进行了评估。
结果显示，该电子线路的增益满足设计要求，并且在设计频率范围内保持稳定。
此外，我们还对电子线路的频率响应进行了分析，结果显示在设计频率范围内，电子线路的响应平坦，没有明显的衰减或共振现象。
最后，我们对电子线路的失真进行了评估，结果显示失真较小，符合设计要求。
实验结论：通过本次实验，我们成功地利用CAD软件设计和模拟了一个简单的放大器电路，并对其性能进行了评估。
实验结果表明，在设计要求范围内，该电子线路的增益、频率响应和失真等性能均符合预期。
这证明了CAD技术在电子工程领域的重要性和应用价值。
结语：电子线路CAD实验是电子工程专业的基础实验之一，通过实践操作和分析，可以帮助学生深入理解电子线路的设计原理和技术要点。
电子线路设计实训报告
目录1、第一章：带充电和限流的可调直流稳压电源-----------------------2一、设计任务的要求-------------------------------------------------------------------2二、系统原理图及框图----------------------------------------------------------------2三、分析各功能模块的原理----------------------------------------------------------3四、电路中元件选择的依据及估算-------------------------------------------------5五、列出所选元件的清单-------------------------------------------------------------6六、仿真的电路图及运行分析-------------------------------------------------------62、第二章：可报时调时的时钟-------------------------------------------8一、设计任务的要求-------------------------------------------------------------------8二、系统原理图及框图-----------------------------------------------------------------8三、分析各功能模块的原理----------------------------------------------------------10四、电路中元件选择的依据及估算------------------------------------------------12五、列出所选元件的清单------------------------------------------------------------12六、仿真的电路图及运行分析------------------------------------------------------123、第三章：夜灯渐亮渐暗开关控制电----------------------------------------13一、设计任务的要求-------------------------------------------------------------------13二、总体方案设计----------------------------------------------------------------------13三、单元电路设计---------------------------------------------------------------------13四、整体电路分析----------------------------------------------------------------------14五、列出所选元件的清单------------------------------------------------------------15六、电路的制作与调试---------------------------------------------------------------154、心得体会-----------------------------------------------------------------165、参考文献-----------------------------------------------------------------16第一章带充电和限流的可调直流稳压电源一、设计任务的要求 1、基本要求（1）直流稳压电源输出电压为+1.25~36V 可调，最大电流1.5A ，有保护作用。
电子线路设计报告
电子线路设计报告一、引言二、设计目标本设计的目标是实现一个能够准确监测环境温湿度并将数据通过串口传输到上位机的电子线路。
设计要求如下：1.使用传感器监测环境温湿度。
2.使用51单片机获取传感器数据并进行处理。
3.通过串口将数据传输到上位机。
三、设计原理1.传感器选择本设计中选择了DHT11温湿度传感器，该传感器具有较高的精度和稳定性，并且价格便宜，适合于本设计的需求。
2.51单片机基于51单片机可以实现数据的采集、处理和传输等功能，是本设计的主控芯片。
3.串口通信通过串口可以实现与上位机的数据传输，本设计中选用了UART（异步串行通信）协议。
四、电路设计1.电路原理图本设计的电路原理图如下所示：[电路原理图]2.电路说明本电路的主要部分包括51单片机、DHT11传感器、串口通信电路和电源电路。
其中，DHT11传感器通过数字引脚与51单片机连接，通过串口通信电路将数据发送到上位机。
五、软件设计1.51单片机程序设计本设计中使用C语言编写51单片机的程序，主要包括以下功能：1）初始化串口通信；2）读取DHT11传感器数据；3）将温湿度数据通过串口发送到上位机。
2.上位机程序设计上位机程序使用Python编写，主要功能为接收串口数据并进行显示和存储等操作。
六、实验结果及分析实验结果表明，设计的电子线路能够准确地监测环境温湿度，并通过串口将数据传输到上位机。
通过上位机程序可以实时显示温湿度数据，并将数据保存到文件中进行后续分析。
七、总结与展望本设计实现了一个基于51单片机的温湿度监测电子线路，并能够通过串口传输数据到上位机。
该设计具有实时性好、准确性高和成本低等优点，可以用于实际应用场景中的环境监测。
未来可以进一步优化电路设计和算法，提高系统的性能和稳定性。
电子线路设计 实验报告
电子线路设计实验报告电子线路设计实验报告引言：电子线路设计是电子工程中非常重要的一部分，它涉及到电子设备的功能实现和性能优化。
本实验报告旨在介绍电子线路设计的基本原理和实验结果，以及对实验结果的分析和讨论。
一、实验目的：本次实验的目的是设计一个简单的数字电子线路，以实现特定功能。
通过这个实验，我们可以了解数字电子线路设计的基本流程和方法。
二、实验原理：在本实验中，我们将使用逻辑门和触发器来设计一个计数器。
计数器是一种常见的数字电子线路，它可以根据输入信号的变化，输出相应的计数结果。
三、实验步骤：1. 确定计数器的位数和计数范围。
在本实验中，我们选择了一个4位二进制计数器，即可以计数0-15的数字。
2. 根据计数器的位数，选择适当的逻辑门和触发器。
在本实验中，我们使用了四个D触发器和逻辑门AND、OR和NOT。
3. 根据计数器的功能要求，设计适当的逻辑电路连接方式。
在本实验中，我们使用了级联连接的方式，将四个D触发器连接起来，形成一个4位二进制计数器。
4. 绘制电路图，并进行仿真验证。
使用电子设计软件，绘制出所设计的电路图，并进行仿真验证，确保电路的功能正确。
5. 制作实际电路板，并进行实验测试。
根据电路图，制作实际的电路板，并进行实验测试，验证电路的功能和性能。
四、实验结果：经过仿真验证和实验测试，我们成功设计并实现了一个4位二进制计数器。
在输入信号的变化下，计数器能够正确地输出相应的计数结果。
通过实验数据的分析，我们发现计数器的性能稳定可靠，能够满足设计要求。
五、实验分析与讨论：在本次实验中，我们深入了解了数字电子线路设计的基本原理和方法。
通过实际操作，我们掌握了电子设计软件的使用技巧，并了解了电路设计与实验测试的流程。
同时，我们也发现了一些问题和改进的方向，例如在实际电路板制作过程中，需要注意布线的规范性和稳定性，以确保电路的性能和可靠性。
六、实验总结：通过本次实验，我们对电子线路设计有了更深入的认识和理解。
电子线路实验报告
电子线路实验报告引言电子线路实验是电子工程领域非常重要的一项实践活动，通过实际操作、观察和分析，可以加深对电子线路原理的理解。
本次实验以电子线路相关的基本原理为基础，探讨了电路的电流、电压以及电阻等重要概念，并利用示波器等仪器进行实时观测和测量。
实验目的本次实验的主要目的是通过搭建、测量和分析电子线路，加深对电路基本原理的理解，并掌握使用常见仪器进行有效观测和测量的方法。
实验设备与材料1. 示波器2. 电源3. 电阻、电容和电感等元件4. 电路板、导线和接线柱等实验器材实验过程与结果1. 单电池串联电路实验首先，我们搭建了一个简单的单电池串联电路。
通过接线柱和导线将电池与电阻连接起来，并利用示波器测量电路中的电压和电流。
实验结果显示，随着电阻值的增加，电路中的电流减小，而电压保持不变。
这说明在串联电路中，电流经过每个电阻时都会减小，但电压保持一致。
2. 并联电阻电路实验接下来，我们搭建了一个并联电阻电路。
通过接线柱和导线将电阻与电池连接在一起，并使用示波器测量电路中的电流和电压。
实验结果显示，在并联电路中，电压保持一致，而电流随着电阻值的减小而增加。
这表明在并联电路中，电流分流，通过每个电阻的电流总和等于输入电流。
3. 电容充放电实验接着，我们进行了电容充放电实验。
通过将电容器连接到电源和电阻上，观察电容器充电和放电的过程，并利用示波器测量电容器上的电压变化。
实验结果显示，电容器充电时电压逐渐增加，放电时电压逐渐降低。
同时，电容器的充放电过程呈现出指数性质，即初始快速增长或减小，然后逐渐趋于稳定。
4. 交流电路实验最后，我们进行了交流电路实验。
通过接线柱和导线将交流电源与电容、电感等元件连接在一起，并利用示波器观察电路中电压和电流的变化。
实验结果显示，在交流电路中，电压和电流呈现出周期性的变化，且相位差可以通过调整电路中的元件实现。
我们观察到不同频率下电路的响应变化，从而进一步理解了交流信号的特性。
电子线路设计实验报告
实验报告实验课程：电子线路设计与测试学生姓名：沈华学号：5503112052专业班级：通信121班（卓越计划）指导老师：王艳庆喻嵘2014 年 4 月 28 日目录实验一：音频功率放大电路设计实验二：信号发生器设计实验三：直流稳压电源设计实验四：温度控制电路设计(实物)实验一、音频功率放大电路设计一、设计任务设计一小功率音频放大电路并进行仿真。
二、设计要求已知条件：电源9±V或12±V；输入音频电压峰值为5mV；8Ω/0.5W扬声器；集成运算放大器（TL084）；三极管（9012、9013）；二极管（IN4148）；电阻、电容若干基本性能指标：Po≥200mW（输出信号基本不失真）；负载阻抗R L＝8Ω；截止频率f L＝300Hz，f＝3400HzH扩展性能指标：Po≥1W（功率管自选）三、设计方案音频功率放大电路基本组成框图如下：音频功放组成框图由于话筒的输出信号一般只有5mV左右，通过话音放大器不失真地放大声音信号，其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载R（扬声器）提供一定的输出功率。
L应根据设计要求，合理分配各级电路的增益，功率计算应采用有效值。
基于运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。
功率放大器可采用使用最广泛的OTL（Output Transformerless）功率放大电路和OCL（Output Capacitorless）功率放大电路，两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好，在实际电路中得到了广泛的应用。
对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗，提高了功放电路的带负载能力，这也正是输出级所必需的。
由于射极跟随器的电压增益接近且小于1，所以，在OTL电路和OCL电路的输入端必须设有推动级，且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大，所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。
2024年电路实验报告
幅度范围：1~9V
四、总结
第一次进行电路设计，遇到了很多麻烦。Multisim、Protel等软件不熟悉，第一次焊电路焊工也不行。通过实验，基本学会了这些软件的操作，制作过程中，自己的焊工有了很大进步。虽然做了好几次才把电路调出来，但还是很满意。
电路实验报告4
一、实验目的
1. 更好的理解、巩固和掌握汽车全车线路组成及工作原理等有关内容。
3、VCC=6V，VM=3V时测量静态工作点，然后输入频率为5KHz的正弦波，调整输入幅值使输出波形最大且不失真。（以下输入输出值均为有效值）
四、试验小结
功率放大电路特点：在电源电压确定的状况下，以输出尽可能大的不失真的信号功率和具有尽可能高的转换效率为组成原则，功放管常工作在尽限应用状态。
电路实验报告2
2．实验按预定的步骤进行，做好后经教师的检查允后方可启动或通电实验。
3．实验做完后，应自行检查数据等结果，并与理论相对照，分析实验结果，做好实验报告。
4．实验做完后，工具不要乱放，擦干净后，整理好装入工具箱内。
5．实验时发生事故，切勿惊慌失措，首先切断电源，保持现场，由教师检查处理。
6．要爱护财产，正确使用实验设备，如有损坏要添表上报，并听候处理，特别是操作不当或使用不当者，要部分或全部赔偿。
对于某些电器设备,为了保证其工作的可靠性,提高灵敏度,仍然采用双线制连接方式。例如,发电机与调节器之间的搭铁线、双线电喇叭、电子控制系统的电控单元、传感器等。
（2） 汽车电路采用直流电源,汽车用电设备采用与电源电压一致的直流电器设备。
（3） 汽车用电都是低压电源一般为12V、24V，目前有的人提出用42V电源。个别电器工作信号是高压或不同的电压,如点火系统电路中的高压电路,电控系统各传感器的工作电压、输出信号等。
电子线路cad实验报告
电子线路cad实验报告电子线路CAD实验报告引言：电子线路CAD（Computer-Aided Design）是一种利用计算机辅助设计的技术，可以提高电子线路设计的效率和精度。
本实验旨在通过使用电子线路CAD软件进行实际设计和仿真，来加深对电子线路原理和设计方法的理解。
实验目的：1. 了解电子线路CAD软件的基本操作和功能；2. 掌握电子线路CAD软件的使用技巧；3. 进行电子线路的设计和仿真实验；4. 分析实验结果，验证电子线路设计的正确性。
实验内容：1. 实验前准备：在开始实验之前，首先需要下载和安装一款电子线路CAD软件。
市面上有很多种选择，如Multisim、Proteus等。
根据实验要求和个人喜好，选择一款适合自己的软件。
2. 电子线路设计：在软件中选择一个合适的电子线路设计，可以是简单的放大电路、滤波电路等。
根据实验要求，选择合适的元器件，进行电路的布局和连线。
3. 电子线路仿真：在设计完成后，使用软件提供的仿真功能进行电路的仿真。
通过输入适当的信号，观察电路的输出波形和各个节点的电压、电流等参数。
根据仿真结果，分析电路的性能和特点。
4. 实验结果分析：根据仿真结果，对电路的性能进行分析和评估。
可以通过改变元器件的参数或拓扑结构，来观察电路性能的变化。
同时，可以比较仿真结果与理论计算结果的差异，找出可能的原因。
5. 实验总结：在实验结束后，对整个实验过程进行总结和归纳。
总结电子线路CAD软件的使用经验和技巧，分析实验中遇到的问题和解决方法。
同时，对电子线路设计和仿真的意义和应用进行思考。
实验心得：通过本次实验，我深刻体会到了电子线路CAD技术的重要性和优势。
相比传统的手工设计方法，电子线路CAD可以大大提高设计的效率和准确性。
通过软件的仿真功能，可以直观地观察电路的工作状态和性能指标，为后续的优化和改进提供了便利。
此外，电子线路CAD还具有较强的可扩展性和灵活性。
在实验中，我尝试了不同的电路设计和仿真方案，通过比较不同方案的优劣，找到了最优的设计方案。
电子线路的实验报告
电子线路的实验报告电子线路的实验报告引言：电子线路是现代科技领域中不可或缺的一部分，它贯穿了我们生活的方方面面。
通过实验学习电子线路的原理和应用，可以帮助我们更好地理解电子技术的工作原理，提高我们的实践能力。
本实验报告将介绍我在电子线路实验中的观察和发现，以及对实验结果的分析和总结。
实验一：串联电路的特性在本实验中，我们构建了一个简单的串联电路，通过测量电流和电压的变化，来观察串联电路的特性。
首先，我们使用万用表测量了电源电压和电阻的阻值。
然后，我们将电阻串联连接，再次测量了电流和电压。
我们发现，电流在串联电路中保持不变，而电压则分配到每个电阻上。
这说明串联电路中电流是相同的，而电压则按照电阻的大小进行分配。
实验二：并联电路的特性在本实验中，我们构建了一个并联电路，通过测量电流和电压的变化，来观察并联电路的特性。
同样地，我们首先测量了电源电压和电阻的阻值。
然后，我们将电阻并联连接，再次测量了电流和电压。
我们发现，电流在并联电路中分配到每个电阻上，而电压保持不变。
这说明并联电路中电流按照电阻的大小进行分配，而电压是相同的。
实验三：电容器的充放电特性在本实验中，我们研究了电容器的充放电特性。
首先，我们将一个电容器连接到一个电源，通过示波器观察电容器的充电过程。
我们发现，电容器的电压随着时间的增加而逐渐增加，直到达到电源电压。
然后，我们断开电源，通过示波器观察电容器的放电过程。
我们发现，电容器的电压随着时间的增加而逐渐减少，直到降为零。
这说明电容器能够存储和释放电荷。
实验四：二极管的整流特性在本实验中，我们研究了二极管的整流特性。
我们首先将一个二极管连接到一个交流电源，并通过示波器观察电压的变化。
我们发现，二极管只允许电流在一个方向上通过，从而将交流信号转化为直流信号。
这说明二极管具有整流功能，可以用于转换电流的方向。
实验五：放大电路的工作原理在本实验中，我们构建了一个放大电路，通过观察输出信号的变化，来研究放大电路的工作原理。
电子线路实验报告
电子线路实验报告电子线路实验报告引言：电子线路实验是电子工程专业学生学习过程中的重要环节，通过实践操作，学生能够更好地理解和掌握电路原理和设计方法。
本篇报告将对我所进行的电子线路实验进行详细的描述和分析。
实验目的：本次实验的目的是通过搭建和测试不同类型的电子线路，加深对电路原理的理解，并掌握电路元件的使用方法。
实验器材：1. 电源：用于提供电流和电压的稳定源。
2. 电阻：用于限制电流流过的元件。
3. 电容：用于储存电荷并释放电能的元件。
4. 电感：用于储存磁能并释放电能的元件。
5. 晶体管：用于放大和开关电流的元件。
6. 二极管：用于整流和保护电路的元件。
7. 示波器：用于显示电压和电流波形的仪器。
实验过程：1. 实验一：搭建简单的电路首先，我们搭建了一个简单的串联电路，包括一个电源、一个电阻和一个电容。
通过调节电源的电压，我们观察到电容器充电和放电的过程，并测量了电容器的充电时间常数。
接下来，我们将电容器替换为电感器，观察到了电感器的磁场储能和释放的现象。
2. 实验二：放大电路的设计与测试在本次实验中，我们使用了一个晶体管来设计和测试放大电路。
首先，我们根据给定的电路图搭建了一个共射极放大电路，并通过调节电源的电压和输入信号的幅度，观察到了输出信号的放大效果。
接着，我们对不同类型的放大电路进行了比较，包括共射极、共基极和共集电极放大电路。
3. 实验三：整流电路的设计与测试在这个实验中，我们使用了二极管来设计和测试整流电路。
我们首先搭建了一个半波整流电路，并观察到了输入交流信号被转换为输出直流信号的过程。
接着，我们又搭建了一个全波整流电路，通过比较两种不同整流电路的输出效果，分析了它们的优缺点。
实验结果与分析：通过实验，我们获得了一系列的数据和观察结果。
我们发现，在电容器充电和放电过程中，充电时间常数与电容器的电容量成正比，而与电阻的阻值成反比。
在放大电路中，不同类型的放大电路具有不同的放大倍数和频率响应。
电子线路的实验报告
一、实验目的1. 熟悉常用电子元器件的识别与使用。
2. 掌握电子线路的基本分析方法，包括直流工作点分析、交流小信号分析等。
3. 熟悉电子线路实验仪器的操作方法，如示波器、信号发生器、万用表等。
4. 通过实验，验证电子线路的基本理论，提高动手能力。
二、实验原理电子线路是指由电子元件组成的电路，其主要功能是实现信号的传输、处理和转换。
本实验以共射放大电路为例，介绍电子线路的基本分析方法。
三、实验仪器与设备1. 实验箱：包括共射放大电路实验板、示波器、信号发生器、万用表等。
2. 电子元器件：包括晶体管、电阻、电容、电感等。
四、实验内容与过程1. 实验内容（1）共射放大电路的搭建与测试（2）直流工作点分析（3）交流小信号分析2. 实验过程（1）共射放大电路的搭建与测试首先，根据实验电路图，在实验板上连接共射放大电路。
然后，用示波器观察放大电路的输入信号和输出信号，并用万用表测量晶体管的直流工作点。
（2）直流工作点分析根据晶体管的直流工作点公式，计算晶体管的静态电流和电压。
然后，用示波器观察晶体管的输入信号和输出信号，分析放大电路的增益。
（3）交流小信号分析根据放大电路的交流小信号模型，分析放大电路的输入电阻、输出电阻、电压增益等参数。
然后，用示波器观察放大电路的输入信号和输出信号，验证分析结果。
五、实验结果与分析1. 共射放大电路的搭建与测试根据实验数据，共射放大电路的输入信号为0.5V，输出信号为4V，放大倍数为8倍。
2. 直流工作点分析根据晶体管的直流工作点公式，计算晶体管的静态电流为10mA，静态电压为5V。
3. 交流小信号分析根据放大电路的交流小信号模型，计算放大电路的输入电阻为10kΩ，输出电阻为1kΩ，电压增益为80。
六、实验总结1. 通过本次实验，掌握了共射放大电路的基本搭建方法，熟悉了电子线路实验仪器的操作方法。
2. 通过实验，验证了电子线路的基本理论，提高了动手能力。
3. 在实验过程中，发现了一些问题，如电路搭建过程中元件焊接不良、实验数据误差较大等，这些问题需要在今后的实验中加以改进。
电子线路实习个人报告
电子线路实习个人报告一、实习背景在大学电子信息工程专业的课程安排中，电子线路实习是一个非常重要的环节。
通过实习，可以更加深入地了解电子线路的原理和实践操作，提高实际动手能力。
本次实习的内容是设计并制作一个简单的音频放大电路。
二、实习目的通过本次实习，我有以下几个目标：1.了解放大电路的基本原理，以及如何设计一个简单的放大电路。
2.学会使用电子线路设计软件进行电路原理图和PCB布局设计。
3.熟悉电路板制作的流程，包括电路图绘制、印制板制作和焊接等。
4.培养实际操作能力，提高解决问题的能力。
三、实习过程1.理论部分在开始实习之前，我首先阅读了有关放大电路的相关书籍和资料，了解了放大电路的基本原理、分类和常用的放大电路结构。
我也学习了一些放大电路的设计方法和技巧，以便能够更好地进行电路设计和优化。
2.软件设计接下来，我使用了电子线路设计软件进行了电路原理图设计。
我首先根据放大电路的要求，选择了适合的操作放大电路结构，并进行了元器件的选择和连接。
然后，我使用软件进行了电路的仿真分析，以确保电路设计的可行性和稳定性。
3.PCB设计在完成电路原理图设计之后，我使用了PCB设计软件进行了PCB布局设计。
我布置了电路板上的元器件位置，进行了设计规则检查，并进行了连线和引脚布局。
通过软件提供的3D仿真功能，我可以更好地了解电路板在物理上的排布和布线效果。
4.电路板制作经过电路原理图和PCB布局设计之后，我开始了电路板制作的流程。
我首先打印了电路原理图和PCB布局图，然后使用紫外线制板机将图纸曝光在光敏感覆铜板上。
然后，我将覆铜板进行腐蚀处理，将不需要的铜蚀刻掉。
接着，我使用钻床将孔位打开，以供元器件焊接。
5.焊接和调试在进行焊接之前，我首先对电路板上的焊点进行了视觉检查，确保没有明显的问题。
然后，我开始焊接元器件，按照设计要求进行布线和连接。
完成焊接之后，我使用万用表进行了连通性测试，以确认电路板焊接的正确性。
最后，我将电路板连接到测试设备上，进行了放大电路的调试和测试。
电子线路实习实验报告
一、实验目的本次电子线路实习实验旨在通过实际操作，加深对电子线路基本原理和电路分析方法的理解，提高动手能力和分析问题、解决问题的能力。
通过实验，掌握以下内容：1. 常用电子元件的识别与使用；2. 电路原理图与实际电路之间的转换；3. 常用电子测量仪器的使用方法；4. 电路故障诊断与排除方法。
二、实验内容1. 基础实验：电路元件识别与测试（1）实验目的：掌握常用电子元件的识别与测试方法。
（2）实验内容：识别电阻、电容、电感、二极管、三极管等常用电子元件，并使用万用表测试其参数。
（3）实验步骤：a. 准备实验器材：万用表、电阻、电容、电感、二极管、三极管等。
b. 识别电子元件：根据元件的外观、颜色、符号等特征，识别电阻、电容、电感、二极管、三极管等常用电子元件。
c. 测试元件参数：使用万用表测量电阻、电容、电感、二极管的正向电阻、反向电阻等参数。
2. 基础实验：电路原理图与实际电路转换（1）实验目的：掌握电路原理图与实际电路之间的转换方法。
（2）实验内容：将给定的电路原理图转换为实际电路，并进行组装。
（3）实验步骤：a. 分析电路原理图：了解电路的结构、元件参数、连接方式等。
b. 转换电路原理图：根据电路原理图，选择合适的电子元件，绘制实际电路图。
c. 组装实际电路：按照实际电路图，将电子元件焊接在电路板上，连接好导线。
3. 基础实验：常用电子测量仪器使用（1）实验目的：掌握常用电子测量仪器的使用方法。
（2）实验内容：使用示波器、函数信号发生器、万用表等仪器，对电路进行测量。
（3）实验步骤：a. 了解仪器原理：了解示波器、函数信号发生器、万用表等仪器的原理和功能。
b. 操作仪器：按照仪器说明书，学习仪器的操作方法。
c. 测量电路参数：使用示波器测量电路的电压、电流、波形等参数；使用函数信号发生器产生不同频率、幅值的信号；使用万用表测量电路的电阻、电容、电感等参数。
4. 综合实验：电路故障诊断与排除（1）实验目的：掌握电路故障诊断与排除方法。
《电子线路设计设计》实习报告
《电子线路设计设计》实习报告《电子线路设计实习报告》一、实习目的电子线路设计是电子信息类专业的重要实践环节，通过本次实习，旨在加深对电子线路理论知识的理解，提高实际动手能力和解决问题的能力，培养创新思维和团队合作精神，为今后从事相关工作打下坚实的基础。
二、实习单位及岗位介绍我实习的单位是_____，它是一家在电子领域具有一定影响力的企业。
我所在的岗位主要负责协助工程师进行电子线路的设计、调试和测试工作。
三、实习内容1、电路原理图设计在实习初期，我首先学习了电路原理图的设计。
使用专业的电路设计软件，如 Altium Designer 或 Protel，根据给定的功能要求和技术指标，绘制电路原理图。
这需要对各种电子元器件的特性和功能有深入的了解，如电阻、电容、电感、晶体管、集成电路等。
同时，还要考虑电路的布局合理性、信号完整性和电磁兼容性等问题。
在设计过程中，我遇到了一些问题，比如对某些元器件的参数选择不准确，导致电路性能达不到预期。
通过向工程师请教和查阅相关资料，我逐渐掌握了元器件选型的方法和技巧，能够设计出较为合理的电路原理图。
2、 PCB 设计完成电路原理图设计后，接下来就是 PCB（印制电路板）设计。
将原理图中的元器件布局在 PCB 板上，并进行布线。
这是一个非常关键的环节，直接影响到电路板的性能和可制造性。
在 PCB 设计中，需要遵循一些基本原则，如布线最短化、避免交叉走线、合理设置电源和地线等。
同时，还要考虑 PCB 板的层数、板材材质、过孔类型等因素。
由于我的经验不足，在布线过程中出现了一些违规情况，如走线间距过小、线宽不符合要求等。
经过多次修改和优化，最终完成了符合要求的 PCB 设计。
3、电路板制作与焊接PCB 设计完成后，将文件发送给电路板制作厂家进行生产。
收到制作好的电路板后，进行元器件的焊接。
焊接是一项细致的工作，需要掌握好焊接时间和温度，避免出现虚焊、短路等问题。
在焊接过程中，我遇到了一些困难，比如个别元器件引脚较细，焊接难度较大。

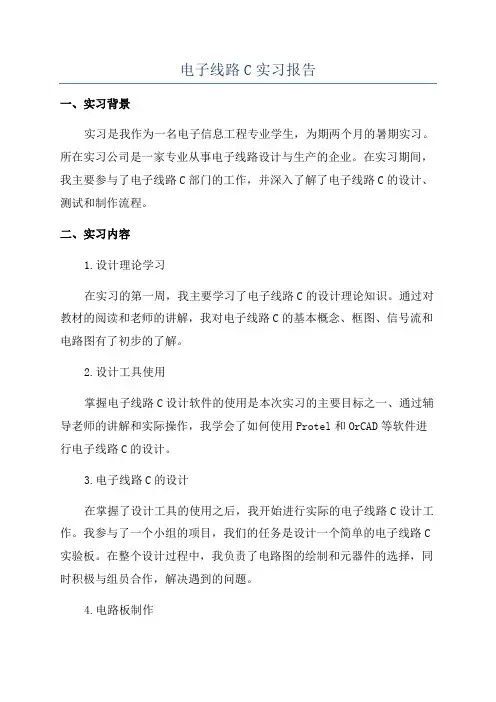

电子线路C实习报告
电子线路C实习报告The document was prepared on January 2, 2021电子线路C A D实习随着计算机技术的发展，电路设计中的很多工作都可以交给计算机来完成，这就大大减轻了设计人员的手工劳动，并且保证了设计的规范性。
因此，电子设计自动化（EDA）已经成为不可逆转的时代潮流。
而这一潮流来自于计算机辅助设计（Computer Adied Design，CAD）。
（1）电子线路CAD是使用计算机来完成电子线路的设计过程，包括电路原理的编辑、电路功能仿真、工作环境模拟、印制板设计（包括自动布局、自动布线）与检测（包括布线、布局规则的检测和信号完整性分析）等。
Protel 99SE中共有十个小项目。
完成Protel 99SE安装，了解了系统的基本功能后，用户可以对Protel 99SE的系统环境进行设置，以适应自己的操作习惯。
在计算机上，利用电子线路Protel 99SE软件进行电路设计的过程大致如下：（2）电子线路原理图的设计。
原理图编辑是电路CAD设计的前提，因此原理图编辑（Schematic Edit）是电路CAD软件必备的功能。
（3）原理图元件库文件的设计。
它包括创建原理图元件库文件和创建复合元件库。
（4）电子线路PCB电路板的设计。
PCB（Printed Circle Board ，印制电路板）设计是电子产品由原理设计转换为产品的一个重要过程，为实现电路原理图所描述的电路，设计者需要设计满足原理图要求的PCB。
（5）PCB元件封装库设计。
为了方便用户处理设计中的PCB元件封装，Protel99SE提供了PCB元件封装编辑器，用户可以在该编辑器中对PCB元件封装库进行编辑操作，包括复制PCB元件封装，删除PCB元件封装、新建自定义的PCB元件封装以及修改PCB元件封装等。
Protel 99SE是ProklTechnology公司开发的基于Windows环境下的电路板设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子线路C设计实验报告Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT课程设计（论文）课程名称电子线路CAD设计题目名称 51简单系统板学生学院信息工程学院专业班级应用电子技术学号学生姓名吴升佳指导教师罗思杰老师2015 年 11 月 05 日一、电路设计任务与要求。
1.熟悉原理图编辑器的功能与使用方法；掌握原理图元件及元件库的使用，元件的放置与编辑、电路原理图的设计以及报表、原理图输出等技巧与方法。
2.熟悉印制电路板的设计流程，掌握元件封装库的使用和元件封装的放置方法。
3.掌握PCB绘图工具的操作使用方法和PCB设计规则。
4.掌握布局和布线等印制电路板的设计知识。
5.掌握PCB报表的生成和PCB图打印输出方法。
6.掌握印刷电路板的设计流程。
7.要求电路满足：包含IC芯片4个(每个IC的管脚不少与8个)以上；电容不少于10个；电阻不少于10个；连接器1~3个；其它元器件若干。
（设计PCB板时要考虑的问题：电路板的形状、大小尺寸，单面板还是双面板；IC要考虑封装形式（如DIP/SDIP/SOP），放置IC时要考虑位置、方向；电路板的电源及接线形式等等。
具体见附件PCB布局技巧）。
二、1.电路原理图简述。
本原理图是一个STC系列的简单系统板。
其中中央处理器为STC89C52，其具有以下标准功能： 8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，3个16 位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。
另外 STC89C52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
最高运作频率35MHz，6T/12T可选。
同时连接了一个12MHz晶体振荡电路和一个电阻电容复位电路。
USB端口集供电、通讯一体，可通过CH340T转接芯片进行MCU与PC的通讯。
CH340是一个USB总线的转接芯片，实现USB转串口；进而实现PC 端给单片机下载程序。
同时连接了一个12M晶体振荡电路和线性稳压电路（LM1117）。
DS13 02是具有涓细电流充电能力的低功耗实时时钟芯片，其可以对年、月、日、周、时、分、秒进行计时，且具有闰年补偿等多种功能。
DS1302连接有+3V的备用电源，在主电源关闭的情况下也能保持时钟的持续运行。
1286 4液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
与CPU直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。
具有多种功能：光标显示、画面移位、睡眠模式等。
○5此外还有电源滤波电路。
图设计主要步骤。
○1创建Integrated library，并在其库下分别创建Schematic library 和PCB library且保存；利用元器件设计工具绘画元器件并保存在之前创建的元器件库里；绘制完所有所需元器件后，绘制PCB封装图，绘制封装图需严格对照实物尺寸，因此可上立创商城或者上网下载常用的封装库进行copy；打开Model Manager对元器件和封装进行一一对应；生成集成库并导入library。
○2创建PCB Project，并在其目录下创建Schematic和PCB；利用原理图设计工具绘制原理图，并且生成对应的网络表；将Schematic更新到。
○3进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值；规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在绘制电路版地边框前，要将当前层设置成Keep Out层，即禁止布线层。
○4对元器件进行手动布局。
零件布局，应当从机械结构散热、电磁干扰、将来布线的方便性等方面综合考虑。
先布置与机械尺寸有关的器件，并锁定这些器件，然后是大的占位置的器件和电路的核心元件，再是外围的小元件。
○5布线。
设置布线的各个规范(使用层面、各组线宽、过孔间距、布线的拓朴结构等部分规则) ，即布线规则；进行手动布线。
3. 敷铜、焊盘处理的操作过程。
○1完成了布线之后，因为走线较细，在线与焊盘之间的连接比较脆弱，一般会在这个过渡段增加一个泪滴状的过渡，避免PCB板在加工钻孔的时候，该位置容易出现应力集中面撕裂。
Tools – Teadrops Optioms –OK。
○2为了增加系统的抗干扰能力，一般最后往往会在底层把铜膜与地相连，即敷铜。
Place – Polygon Pour –选择Solid、层为Bottom Layer、Net为GND – GND –选择敷铜范围。
3、功能分析。
本原理图可通过下载程序实现对年、月、日、周日、时、分、秒进行计时，并且利用液晶显示；同时模块相对独立，理论上不受硬件连接的限制，且主芯片留有插针，自由度高，可以能过连接外设实现强大整体功能。
三．问题与讨论1.试述PCB图的设计流程。
在设计电路原理图和PCB设计时需注意的哪些问题和细节（1）PCB图设计流程的简述：○1规划电路板:单击“Keep-Out Layer”层，该层为禁止布线层，一般用于设置电路板的电气边界。
画出PCB图的大体边界（摆放好元件封装后需要进一步的调整边界）。
○2加载原理图元件封装：执行Design----Import Changes From命令。
○3手动布局元器件。
○4自动/手动布线：执行Auto Route前，需添加布线规则，改变布线规则可以点进入Routing Rules。
在Width里添加VCC和GND规则，线宽比一般导线大一些。
设计顶面和底面的走线方向，点Rout All开始自动布线。
自动布线还需手工调整布线：将不满意的布线删除，然后手动布线，修改后对布线通与否进行检查。
（2）设计PCB时需注意的问题：在选择元件封装时应注意该封装是否已过时；按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；布局时应将发热大和需要外接输入与输出的元件靠边放；所有IC元件单边对齐，封装方向一致，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
2.电路的元件自动布局要做那些准备工作执行自动布局的命令有那些元件自动布局有那些局限性（1）布局好原理图，连好电源线以及自动布局参数设置；Tools—ComponentPlacer—AutoPlacer。
（2）自动布局方式有两种:“ClusterPlacer”(成组布局方式)和“StatisticalPlacer”(统计布局方式)。
执行自动布局菜单命令；“ClusterPlacer”是成组布局方式。
这种方式按照电气连接关系将元件分成组，并连接成元件串，最后在规划好的布局区域内，虽然可以加快元件的自动布局速度,但对电路的优化工作很少。
这种方式适用于元件较少的电路，且前面所设置的自动布局参数，只有在这种方式下才有效。
“StatisticalPlacer”是基于统计的布局方式。
其原则是保证连线的长度最短。
（3）自动布局完成后，我们发现自动布局往往不如人意，有时系统在自动布局时没有充分利用布局区域的空间，而且元件布置不太合理，有的区域太密等，根本不符合电路的工作要求，我们不能完全依赖程序的自动布局，往往需要重新对元件布局进行手工调整。
尤其是在单面板的设计中，元件布局的合理性将直接影响到布线工作是否能够完成，同时也涉及到电路是否能正常工作和电路的抗干扰等问题，因此对元件布局进行手工调整是十分必要的。
3.电路的自动布线要做那些准备工作执行自动布线的命令有那些自动布线有那些局限性若需局部手动布线,应如何操作（1）自动布线之前要进行自动布线规则的设定。
自动布线的规则主有Clearance Constraint（安全间距），Routing Corners（布线转角），Routing Layers（布线板层），Routing Priority（布线次序），Routing Topology（布线的拓朴结构），Routing Via Style（导孔型式），SMD Neck-Down Constraint(SMD焊盘颈状收缩)，SMD To Corner Constraint(SMD焊点限制)，SMD To Plane Constraint(SMD到内部电源层的间距)，Width Constraint（走线线宽）。
（2）自动布线方式既可以进行全局布线，也可以对用户指定的区域、网络、元件甚至是连接进行布线，用户可以根据需要选择最佳的布线方式。
执行auto route——根据需要选择下面的命令布线：“All”方式表示系统完成所有的布线工作，无需用户中途干预;“Net”方式表示由用户指定逐个网络进行交互式的自动布线，每指定一个网络，就给该网络布线；“Connection”方式表示由用户指定逐个连接进行交互式的自动布线，每指定一个连接关系，就给该连接布线;“Component”方式表示由用户指定元件来进行交互式的自动布线，每指定一个元件，就给该元件的所有引脚布线;“Area”方式表示由用户划定区域来进行交互式的自动布线，每选择一个区域，系统就给该区域的所有元件的引脚布线。
（3）自动布线功能很强大，在布线环节上我们是省了很多功夫，但最后导致的结果是后面焊锡的时候但我们手工工艺达不到，在顶层器件引脚下的焊盘我们就焊不上，直接就导致整个制作失败。
（4）手动布线：走线角度设为四十五度；顶层红线横走，底层蓝线竖走；边缘集中走线，红线蓝线不重叠；地线最后走，电源线尽可能粗；使用快捷键加过孔和后退。
4.简述敷铜的意义，在PCB图中如何放置敷铜PCB的敷铜一般都是连在地线上，增大地线面积，有利于地线阻抗降低，使电源和信号传输稳定，在高频的信号线附近敷铜，可大大减少电磁辐射干扰。
总的来说增强了PCB的电磁兼容性，提高板子的抗干扰能力。
四、原PCB打印图PCB修改图元件网络报表。
四、心得体会。
本次课程设计名称为电子线路CAD设计，具体为设计一个符合要求的PCB板。
对于这次实验我用的软件版本是Altium Designer 。
通过绘制元器件、封装图，再到原理图、更新到PCB，再到布局、布线，我不断地熟悉这个软件，发现上手这个软件并不困难但却十分繁琐。
