数字锁相环的FPGA设计与实现(最终版1)
FPGA_ASIC-一种基于FPGA实现的全数字锁相环
+ ’P $取 积 分 增 减 计 数 的上限阈值 "&AGC 为略大于 ? &(1"* *&(A+.
$50"" 8 ) 9 是 一 个 二 阶 系 统 的 传 递 函 数 % 而 且 ! 该 二 阶 系 * $ ),=&&’
基于FPGA的积分型数字锁相环的设计与实现
211 基本原理 积分型数字鉴相器的原理如图2 所示。接收码元 u1 送
入 两个并联的积分器, 积分时间都为码元周期 T , 由位同 步信号 u2 的上升沿和下降沿分别作为中相和同相积分的 清洗时刻, 相位差为 T 2。这样, 同相积分器的积分区间与 位同步脉冲的区间重合, 中相积分器的积分区间在两个相 邻位同步脉冲的中点之间。理想情况下, 同相积分的输出 为±A (+ A 表示码元为1, - A 表示码元为0)。中相积分 的结果可能为0 和±A , 如果在中相积分周期内, 码元有翻 转 (即出现0 1, 1 0 变化) , 则中相积分结果为0, 如果 在中相积分周期内, 码元没有翻转, 则积分结果为±A。实 际情况下很难做到准确同步, 会出现超前、滞后2 种情况,
- - 向上计数
dou t1< = dou t1- ′1′;
- - 输入码元为低电平
end if;
- - 向下计数
end if;
end if;
end p rocess; p rocess (sclr)
- - 在清洗时刻完成电平判决
beg in if (sclr′even t and sclr= ′1′) then if (dou t1> = " 01111011") sp hase< = ′1′; elsif (dou t1< " 01111001") sp hase< = ′0′; end if; end if;
101
制造与设计
崔建庆等: 基于 FPGA 的积分型数字锁相环的设计与实现
这时, 同相积分器在清除时刻的输入值为±A , 其极性仍 取决于输入码元的极性。在超前情况下, 中相积分器的积 分区间内码元如果有从- A 到A 的转换, 则中相积分器在 清洗时刻的采样输出为负; 反之, 输出为正。滞后时情况 与超前时的相反。在超前和滞后两种情况下各点波形如图 3 所示。
基于FPGA的宽频带数字锁相环的设计与实现
数控振荡器根据误差信号调整本 地信号的频率和相位，实现信号 的同步。
02 基于FPGA的数字锁相环 设计
FPGA简介
01
02
03
可编程逻辑门阵列
高度集成
灵活性
FPGA是一种可编程逻辑门阵列， 通过编程实现各种数字逻辑功能。
FPGA内部包含大量逻辑门和触 发器，可以实现复杂的数字电路 设计。
FPGA可以通过重新编程实现不 同的数字电路设计，具有很高的 灵活性。
数字锁相环的FPGA实现方案
数字鉴相器
采用FPGA实现数字鉴相器，用于比较输入信号 和参考信号的相位差。
环路滤波器
采用FPGA实现环路滤波器，用于滤除鉴相器输 出信号中的高频分量。
数控振荡器
采用FPGA实现数控振荡器，用于产生参考信号。
FPGA设计流程
仿真验证
使用仿真工具对设计进行仿真 验证，确保逻辑电路的正确性。
03 MATLAB/Simulink：用于系统建模、仿真和分 析。
数字锁相环的FPGA实现过程
1. 系统建模
使用MATLAB/Simulink建立数字锁相 环的数学模型，并进行仿真验证。
3. 代码生成
将算法转换为硬件描述语言 （VHDL/Verilog），并使用FPGA开
发工具进行综合和实现。
2. 算法设计
布局布线
将配置文件映射到FPGA的逻 辑门资源上，进行布局布线。
设计输入
使用硬件描述语言（如VHDL 或Verilog）编写数字锁相环的 逻辑电路。
综合优化
将逻辑电路转换为FPGA上的 配置文件，并进行优化处理。
下载配置
将配置文件下载到FPGA中， 进行实际测试和验证。
03 宽频带数字锁相环的关键 技术

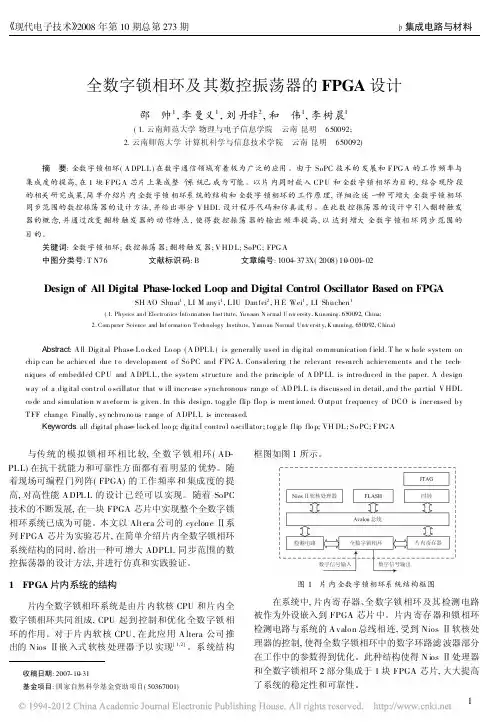

全数字锁相环及其数控振荡器的FPGA设计
全数字锁相环及其数控振荡器的FPGA 设计邵 帅1,李曼义1,刘丹非2,和 伟1,李树晨1(1.云南师范大学物理与电子信息学院 云南昆明 650092;2.云南师范大学计算机科学与信息技术学院 云南昆明 650092)摘 要:全数字锁相环(A DPL L )在数字通信领域有着极为广泛的应用。
由于SoPC 技术的发展和F PG A 的工作频率与集成度的提高,在1块F PG A 芯片上集成整个系统已成为可能。
以片内同时嵌入CP U 和全数字锁相环为目的,结合现阶段的相关研究成果,简单介绍片内全数字锁相环系统的结构和全数字锁相环的工作原理,详细论述一种可增大全数字锁相环同步范围的数控振荡器的设计方法,并给出部分V HDL 设计程序代码和仿真波形。
在此数控振荡器的设计中引入翻转触发器的概念,并通过改变翻转触发器的动作特点,使得数控振荡器的输出频率提高,以达到增大全数字锁相环同步范围的目的。
关键词:全数字锁相环;数控振荡器;翻转触发器;V HD L;SoPC;FPG A中图分类号:T N76 文献标识码:B 文章编号:1004-373X(2008)10-001-02Design of All Digital Phase -locked Loop and Digital Control Oscillator Based on FPGASH AO Shuai 1,LI M any i 1,L IU Danfei 2,H E Wei 1,LI Shuchen 1(1.Physics and Electronics Info rm ation Inst itute,Yunnan N ormal U ni v ersity ,Kunming ,650092,China; puter Science and Inf ormat i o n T ec hnolog y Institute,Yunnan Normal Uni v ersit y,K unming,650092,China)Abstract :A ll Dig ital Phase -L o cked Lo op (A DPL L )is generally used in dig ital co mmunication f ield.T he w ho le system on chip can be achiev ed due t o development o f So PC and F PG A.Considering t he relevant resea rch achievements and t he tech -niques of embedded CP U and A DPL L ,the system str ucture and the principle of A DP LL is intro duced in the paper.A design way of a dig ital contr ol o scillator that w ill incr ease synchronous range o f AD PL L is discussed in detail,and the pa rtial V HDL co de and simulatio n w avefor m is g iven.In this design,tog gle flip flo p is ment ioned.O utput fr equency of DCO is incr eased by T FF chang e.Finally ,sy nchro no us r ang e of A DPL L is increased.Keywords :all digital phase -locked loo p;dig ita l contro l o scillator ;tog g le flip flo p;VH DL ;So PC;F PG A收稿日期:2007-10-31基金项目:国家自然科学基金资助项目(50367001)与传统的模拟锁相环相比较,全数字锁相环(AD -PL L)在抗干扰能力和可靠性方面都有着明显的优势。
全数字锁相环毕业设计终稿
安徽大学本科毕业论文（设计、创作）题目：全数字锁相环的研究与设计学生姓名：郑义强学号：P3*******院（系）：电子信息工程学院专业：微电子入学时间：2011年9月导师姓名：吴秀龙职称/学位：教授/博士导师所在单位：安徽大学电子信息工程学院完成时间：2015 年5月全数字锁相环的研究与设计摘要锁相环路的设计和应用是当今反馈控制技术领域关注的热点，它的结构五花八门，但捕获时间短，抗干扰能力强一直是衡量锁相环性能好坏的一个标准。
本文是在阅读了大量国内外关于全数字锁相环的技术文献的基础上，总结了锁相环的发展现状与技术水平，深入分析了全数字锁相环的基本结构与基本原理，利用VHDL语言，采用自上而下的设计方法，设计了一款全数字锁相环.本文主要描述了一种设计一阶全数字锁相环的方法，首先分析了课题研究的意义、锁相环的发展历程研究现状，然后描述了全数字锁相环的各个组成部件，并且详细分析了锁相环鉴相器、变模可逆计数器、加减脉冲电路、除H计数器和除N计数器各个模块的工作原理。
接着我们使用了VHDL语句来完成了鉴相器、数字滤波器和数字振荡器的设计，并且分别使用仿真工具MAX＋plus II逐个验证各个模块的功能。
最后，将各个模块整合起来，建立了一个一阶全数字锁相环的电路，利用仿真工具MAX＋plus II 验证了它的功能的能否实现，仿真结果与理论分析基本符合。
关键词：全数字锁相环；数字滤波器；数字振荡器；锁定时间Design and research of ALL Digital Phase-LockedLoopAbstractThe design and application of phase-locked loop is the focus of attention in the field of feedback control technology today, phase- locked loop has played a very important and unique role in variety of applications. such as the radar, measurement,communications, etc. All-digital phase-locked loop has its unique advantages. Its structure is varied, but short capture time, small synchronization error, excellent anti-interference ability is the standard measure of performance of a phase-locked loop. On the basis of reading a lot of DPLL technology literature of domestic and abroad, this article summed up the present situation and the development level of phase-locked loop technology, analysis the basic structure and principle of all-digital phase-locked loop in-depth, designed a quick all-digital phase-locked loop by using VHDL language and top-down design approach. In this brief, we presented a way of designing a first-order ALL Digital Phase-Locked Loop (ADPLL) first analyzes the significance of research, the development course of phase-locked loop current research status, and then describes the component parts of all digital phase-locked loop, and detailed analysis of the phase lock loop phase discriminator, reversible counter change mould, add and subtract pulse circuit, in addition to H counter and divide N working principle of each module. Then we use the VHDL statements to complete the phase discriminator, digital filter and the design of the digital oscillator, and using the simulation tool of MAX + plus II one by one to verify the function of each module. Finally, the various modules together, established a first-order digital phase-locked loop circuit, using the simulation tool of MAX + plus II verify the realization of its function, the simulation results and principleKeywords: All Digital Phase-Locked Loop; Digital filter; Digital oscillator, Locking time目录1．绪论 (1)1.1 课题研究的目的意义 (1)1.2 锁相环的发展历程 (1)1.3 研究和发展 (2)1.4 设计工具及设计语言 (3)2. 全数字锁相环的结构与工作原理 (4)2.1 鉴相器 (6)2.2 变模可逆计数器（模数K可预置） (7)2.3 加/减脉冲控制器 (7)2.4 除H计数器 (7)2.5 除N计数器 (7)3. 全数字锁相环模块的设计与仿真 (7)3.1 鉴相器的设计 (7)3.2 数字环路滤波器的设计 (9)3.3 用VHDL语言实现除H计数器 (12)3.4 用VHDL语言实现加/减脉冲控制器 (12)3.5 除N计数器（分频器）的实现 (13)4. 全数字锁相环的整体仿真 (14)5. 结语与展望 (16)5.1 总结 (16)5.2 展望 (16)主要参考文献 (17)致谢 (18)1 绪论1.1 课题研究的目的意义本次进行研究的课题是全数字锁相环。

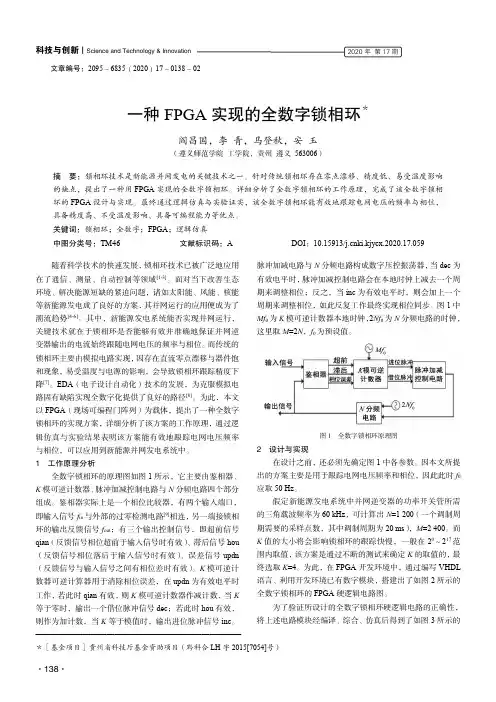

一种FPGA实现的全数字锁相环
科技与创新┃Science and Technology&Innovation ·138·2020年第17期文章编号：2095－6835（2020）17－0138－02一种FPGA实现的全数字锁相环＊阎昌国，李青，马登秋，安玉（遵义师范学院工学院，贵州遵义563006）摘要：锁相环技术是新能源并网发电的关键技术之一。
针对传统锁相环存在零点漂移、精度低、易受温度影响的缺点，提出了一种用FPGA实现的全数字锁相环。
详细分析了全数字锁相环的工作原理，完成了该全数字锁相环的FPGA设计与实现。
最终通过逻辑仿真与实验证实，该全数字锁相环能有效地跟踪电网电压的频率与相位，具备精度高、不受温度影响、具备可编程能力等优点。
关键词：锁相环；全数字；FPGA；逻辑仿真中图分类号：TM46文献标识码：A DOI：10.15913/ki.kjycx.2020.17.059随着科学技术的快速发展，锁相环技术已被广泛地应用在了通信、测量、自动控制等领域[1-3]。
面对当下改善生态环境、解决能源短缺的紧迫问题，诸如太阳能、风能、核能等新能源发电成了良好的方案，其并网运行的应用便成为了潮流趋势[4-6]。
其中，新能源发电系统能否实现并网运行，关键技术就在于锁相环是否能够有效并准确地保证并网逆变器输出的电流始终跟随电网电压的频率与相位。
而传统的锁相环主要由模拟电路实现，因存在直流零点漂移与器件饱和现象，易受温度与电源的影响，会导致锁相环跟踪精度下降[7]。
EDA（电子设计自动化）技术的发展，为克服模拟电路固有缺陷实现全数字化提供了良好的路径[8]。
为此，本文以FPGA（现场可编程门阵列）为载体，提出了一种全数字锁相环的实现方案，详细分析了该方案的工作原理，通过逻辑仿真与实验结果表明该方案能有效地跟踪电网电压频率与相位，可以应用到新能源并网发电系统中。
1工作原理分析全数字锁相环的原理图如图1所示，它主要由鉴相器、K模可逆计数器、脉冲加减控制电路与N分频电路四个部分组成。
基于FPGA的数字锁相环的研究与实现
８期侯卫民等：基于ＦＰＧＡ的数字锁相环的研究与实现或者滞后输入码元相位大于相位调整步长时，锁定检测器的输出信号ｌｏｃｋ为低电平，环路进入调整状态。
图４锁定检测器模块３．４数控振荡器的设计数控振荡器的功能是产生同步时钟信号，它的控制信号来自数字滤波器的输出信号ｉｎｃ和ｄｅｃ以及锁定检测信号ｌｏｃｋ，本文中的数控振荡器是由添扣门和ｍ分频器（本文中ｍ取值为１６）构成，与门１、与门２、与门３构成添门，与ｆ－Ｉ４构成扣门。
在系统没有到达锁定状态时，／ｌｏｃｋ信号保持高电平，若滤波器输出了一个扣脉冲信号ｄｅｃ加到扣门，扣除一个时钟周期，这样分频器的输出脉冲相位就滞后了１／ｍ图５数控振荡器模块个周期。
若滤波器输出了一个添脉冲信号到添门，控制添门打开，加入一个晶振脉冲（ｃｌｋ６４Ｍ）到或门。
由于添加到添门的时钟信号（ｃｌｋｌ６Ｍ２ｎ）与添加到扣门的时钟信号（ｃｌｋｌ６Ｍ１）频率相等，相位相差９００，即这两路时钟信号在时间上是错开的，因此当从添门加入一个晶振脉冲到或门时，相当于在扣门输出的晶振信号中间插入了一个窄脉冲，就是分频器输入端添加了一个脉冲，这样分频器输出相位提前了１／ｍ周期，整个数字锁相环按上述方式，反复调整本地时钟相位，直到本地同步时钟信号相位滞后输入码元小于２宵ｒ／ｍ，此时锁定检测信号／ｌｏｃｋ变为低电平，这时或门的输出信号就是ｃｌｋｌ６Ｍ１，经过ｍ分频器后，本地同步信号不再发生相位改变。
４仿真结果ｊ７针对上面的设计，用ＶＨＤＬ语言在ＩＳＥ７．１开发环境下，实现了数字锁相环的设计，并在Ｍｏｄｅｌｓｉｍ６．０下进行仿真，结果如下图所示。
图６有相位检测器情况的系统仿真波形９８微计算机应用２００８矩图７无相位检测器情况的系统仿真波形图６表示有相位检测器情况的系统仿真波形图，由图６可以看出，在环路工作初期本地时钟信号滞后与输人码元，经过环路的反复跟踪，在３０ｕｓ左右系统进入锁定状态，此时本地时钟信号相位滞后于输入码元并且滞后相位小于调整步长，因此锁定检测器输出为高电平，本地同步时钟相位不再进行调整图７是没有相位检测电路的仿真结果，可以看出，系统在３０ｕｓ时系统进入锁定状态后，系统仍然进行不断的相位调整，从而导致本地同步信号的相位抖动。
一种数字锁相环的FPGA实现
一种数字锁相环的FPGA实现作者：李荃项顺祥黄麟舒来源：《数字技术与应用》2018年第02期摘要：本文介绍了一种数字锁相环的FPGA实现，简单介绍了锁相环的基本原理，并对每一模块的FPGA实现的设计进行了介绍，最后通过仿真验证了其性能。
关键词：数字锁相环；FPGA；ModelSim中图分类号：TM764 文献标识码：A 文章编号：1007-9416（2018）02-0083-02随着科技的发展，产品的信息化数字化程度越来越高，数字电路的应用也是越来越广泛，而锁相环是绝大部分数字电路的必备模块，信号的运算、传输、存储都应用到了锁相环技术，因此锁相环设计的好坏，直接对产品整体性能产生影响。
从1965年第一片集成电路锁相环诞生，广泛应用于广播电视领域，当时的锁相环是纯模拟电路，利用模拟乘法器实现鉴相，随着数字电路技术的发展，在20世纪70年代慢慢出现了数字锁相环，因其在数字化、集成化以及低功耗方面的优势，得以迅速发展。
本文介绍了一种数字锁相环的FPGA实现。
1 锁相环基本原理锁相环（Phase Locked Loop，PLL）本质上是一个闭环相位负反馈控制系统，针对不同的应用场合，锁相环的实际电路可能是多种多样的，但是一个典型的锁相环电路都应包含这如图1所示三个模块：鉴相器（Phase Detector，PD），环路滤波器（Loop Filter，LF）、压控振荡器（Voltage Controlled Oscillator，VCO）[1]。
鉴相器将输入的周期信号与压控振荡器输出的信号的相位进行比较，鉴相器输出一个与相位误差成正比例关系的电压信号，误差电压信号输入到环路滤波器，输出一个直流的控制电压来对压控振荡器的输出频率进行控制，通过反馈电路使输入信号和输出信号的相位差控制在一个比较小的区间。
2 数字锁相环各模块的FPGA实现2.1 数字鉴相器的FPGA实现鉴相器可以有多种设计方案，本文采用如图2所示一个乘法器和一个低通滤波器串联构成。
基于FPGA的全数字锁相环的设计(1)
收稿日期：2008-09-13稿件编号：200809039作者简介：王文理（1955-），男，河北沧州人，教授。
研究方向：电工电子技术，电力通信设备，小型程控交换机。
1前言锁相环(PLL)的理论与研究日趋完善，应用范围遍及整个电子技术领域，如信号处理，调制解调，时钟同步，倍频，频率综合等都应用到了锁相环技术。
随着集成电路技术的发展，集成锁相环和数字锁相环技术日趋成熟，不仅能够制成频率较高的单片集成锁相环路，还可以把整个系统集成到一个芯片上去，实现所谓的片上系统SOC 。
因此，可以把全数字锁相环路(ADPLL)作为一个功能模块嵌入SOC ，构成片内锁相环。
这里在简单介绍片内全数字锁相环系列结构的同时，给出一种智能控制捕获范围中全数字锁相环（ADPLL ）的设计方法，并进行仿真和实践验证。
2ADPLL 的结构及工作原理图1给出全数字锁相环（ADPLL ）的基本结构。
主要由数字鉴相器DPD,数字环路滤波器DLF ，数控振荡器DCO ，分频器4部分组成，其中心频率为f c 。
DPLL 是一种通过相位反馈来控制系统的电路结构。
根据输入信号Fin 和本地时钟输出信号Fout 之间的相位误差信号送入数字环路滤波器，并对相对误差进行平滑滤波，生成控制信号carry 和bor -row ，数字振荡器根据控制信号调节反馈，使输出信号Fout的相位逐渐跟踪输入信号Fin 的相位，最终达到锁定[1]。
3ADPLL 各模块的功能和具体实现方法3.1数字鉴相器常用的鉴相器有2种类型：异或门(XOR)鉴相器和边沿控制鉴相器(ECPD)，设计中采用异或门鉴相器。
异或门鉴相器用于比较输入信号Fin 和输出信号Fout 之间的相位差，并输出误差信号Dout ，Dout 作为计数的方向信号输入给下一级。
3.2数字环路滤波器数字环路滤波器(DLF)由一个模值为变量K 的可逆计数器来实现。
其作用首先用于消除数字鉴相器输出的相位误差信号Dout 中的高频分量，保证锁相环路性能的稳定性和准确性；其次K 变模计数器再根据鉴相器的相位误差信号Dout 来进行加减运算。
数字锁相环的FPGA设计与实现
数字锁相环硬件实现- N先于M 数 字 滤 波 器
N先于M滤波器包括一个计超前脉冲数和一个计滞后脉冲数的N计数器，超前脉 冲与滞后脉冲还通过或门加于一M计数器
选择N＜M＜2N， 无论哪个计数器计满， 都会使所有计数器重新置“0”。
数字锁相环硬件实现- N先于M 数 字 滤 波 器
当鉴相器送出超前脉冲或滞后脉冲时，滤波器并不马上将它送 去进行相位调整， 而是分别对输入的超前脉冲（或滞后脉冲） 进行计数。
设计要求
1、完成仿真过程 2、下载电路后，给出测试结果
相位比较器: 将接收脉冲序列与位同步信号进行相位 比较，以判别位同步信号究竟是超前还是滞后，若超
前就输出超前脉冲，若滞后就输出滞后脉冲。
数字锁相环硬件实现- 数 字 鉴 相 器
远端时钟Biblioteka 超前脉冲本地时钟滞后脉冲
数字锁相环硬件实现- 数 字 滤 波 器
由于噪声的干扰，使接收到的码元转换时间产生随 机抖动甚至产生虚假的转换，相应在鉴相器输出端就 有随机的超前或滞后脉冲，这导致锁相环进行不必要 的来回调整，引起位同步信号的相位抖动。 插入数字滤波器的作用就是滤除这些随机的超前、 滞后脉冲，提高环路的抗干扰能力。
数字锁相环硬件实现- N先于M 数 字 滤 波 器
扣除门 超前脉冲
滞后脉冲
附加门
位同步系统的性能测试
相位误差θ e 同步建立时间ts 同步保持时间tc 同步带宽Δ fs
数字锁相环实现器件
FPGA（Field Programmable Gates Array ） 现场可编程门阵列 本次设计软件用MAX+plus II
数字锁相环的FPGA设计与实现
设计目的
设计一个全数字锁相环路，通过它从19.2k的信号 中提取同步信号。
基于FPGA的高速数字锁相环的设计与实现
示脉冲信号ｈｉｇｈ＿ｐｕｌｓｅ＿１，则启动计 鉴相器输出的与相位差相对应的计
２ 陈世伟，锁相环路原理及应
数器，在系统时钟脉冲的上升沿进 数值，ｃｙｃｌｅ为鉴频器输出的与输入 用．兵器工业出版社，１９９０
行增计数，当检测到输出信号的上 信号的频率相对应的计数值。
３ 胡华春．数字锁相环路原理与
升沿指示脉冲信号ｈｉｇｈ＿ｐｕｌｓｅ＿２，则
全数字锁相环主要由数字鉴相 后，启动计数器，检测到输出信号 器、数字环路滤波器和数控振荡器 的正向过零点后停止计数，将计数
（２）
（ＮＣＯ）组成。其中数字鉴相器在很 值 Ｎ送入环路滤波器。计数值Ｎ与
数字鉴频器可以精确地测定输
大程度上决定着锁相环的性能。常 两信号相位差之间的关系如下：
入信号的频率，并可跟踪输入信号
频率的微小变化，其精度取决于计
数时钟频率。
环路滤波器具有低通性质，可
以滤除高频干扰噪声，提高系统的
图 １ 数字锁相环结构图
图 ２ 基于一阶平滑的 数字环路滤波器
稳定性。而且环路滤波器还可以对 锁相环的性能参数进行调整。在本 设计中采用了基于一阶平滑的数字
环路滤波器，其结构如图２所示。其
的相位差，具体关系见（１）式。 数字鉴频器设计的基本思想与
边沿触发鉴相器类似。当检测到 ｈｉｇｈ＿ｐｕｌｓｅ＿１，从０开始增计数，直
在硬件测试平台上进行了测试。测 试平台采用 Ａｌｔｅｒａ公司的 ＦＰＧＡ芯 片－ＥＰ１Ｋ５０ＱＣ２０８－３。测试表明锁相 环能很好地对频率和相位均发生快
可以实现对高频成分和噪声更有效 到检测到下一个ｈｉｇｈ＿ｐｕｌｓｅ＿１，将计 速改变的信号进行锁定。
本文得到国家自然科学基金重点项目（ＮＯ：６０３３２０２０）资助。
基于FPGA的全数字锁相环的设计与实现
基于FPGA的全数字锁相环的设计与实现一、本文概述本论文聚焦于基于现场可编程门阵列（FieldProgrammable Gate Array, FPGA）技术设计与实现全数字锁相环（AllDigital PhaseLocked Loop, ADPLL）的研究工作。
全数字锁相环作为一种关键的信号处理模块，广泛应用于通信系统、雷达系统、高速数据采集、频率合成等领域，其性能直接影响到整个系统的稳定性和精度。
随着FPGA技术的发展，ADPLL在灵活性、集成度、可编程性及实时调整等方面展现出显著优势，成为现代电子系统中实现高精度频率合成与同步控制的理想选择。
本文旨在深入探讨基于FPGA平台构建全数字锁相环的理论基础、设计方案及关键技术，并通过实际工程实践验证其性能。
研究内容主要涵盖以下几个方面：理论背景与技术综述：对全数字锁相环的基本原理、组成结构以及工作模式进行全面阐述，对比分析其与传统模拟锁相环和混合信号锁相环的优缺点。
在此基础上，详细介绍FPGA技术的特点及其在ADPLL设计中的应用价值，为后续设计工作奠定理论基础。
系统架构与模块设计：详细阐述所设计的基于FPGA的全数字锁相环的整体架构，包括鉴相器（Phase Detector）、数字环路滤波器（Digital Loop Filter）、数控振荡器（Digitally Controlled Oscillator, DCO）等核心组件的设计思路与实现细节。
针对FPGA资源特性，优化各模块算法及硬件实现，确保其在有限逻辑资源下达到高性能指标。
关键算法与技术实现：探讨用于提升ADPLL性能的关键技术，如低噪声鉴相算法、快速锁定策略、频率牵引与抖动抑制技术等，并展示如何将其有效融入FPGA实现中。
同时，阐述如何利用FPGA的可编程特性实现实时参数调整与在线监控，增强系统的动态适应能力和故障诊断能力。
仿真验证与实验结果：通过高级硬件描述语言（HDL）对设计进行建模，并利用FPGA开发环境进行功能仿真与时序分析，验证设计的正确性和稳定性。
一种基于FPGA实现的全数字锁相环
信号分别被工作时钟ｃｌｋ３调制成为一组减计数和增计 数脉冲序列。在比例控制通路中，增减脉冲首先要经过
比例脉冲分频器分频（分频倍数为彤），得到比例增脉
冲和比例减脉冲。然后，比例增减计数器对该脉冲信号
进行增１或减ｌ计数。比例增减计数器在被锁信号ｓｉｇ 清零之前所获得的计数值将被存储到数据锁存器中，从 而获得比例控制参数Ⅳ尸。在积分控制通路中，增减脉冲
范围为８５０Ｈｚ一１２ｋＨｚ；锁相环中的分频倍数肘＝４０；鉴相 控制时钟ｃｌｌ【１、数字控制振荡器的时钟ｃｌｋ２和比例积分 控制中的工作时钟ｃｌｋ３采用频率为８ＭＨｚ的同一时钟信 号；数字控制振荡器的二进制小数分频控制位数后＝４；
积分分频的倍数，Ｇ＝２５，比例分频的倍数彤＝５，即阻尼 系数ｆ＝０．７９，自然频率婊＝０．３１锥，理论估计的局部稳
自动化与仪器仪表
一种蔓千ＦＰＧＡ实观的垒戤宰铰泪拜
庞浩，王赞基 （清华大学电机工程与应用电子技术系，北京１０００８４）
摘要：锁相环被广泛应用于电力系统的测量和控制中。介绍了一种新型的基于比例积分控制
逻辑的全数字锁相环。通过对其数学模型的分析，阐述了该锁相环的各项性能指标与设计参数的关
系，并由此提出了具体的设计方法，同时提供了一个基于ＭＡＸ＋ＰＬＵＳ ＩＩ软件和ＦＰＧＡ器件完成的设
定时间约为１４个被锁信号周期；积分增减计数的上限
阈值取％。＝３８４０，下限阈值取‰＝２５６；比例增减计数
的上限阈值取＾ｋ＝２５５，下限阈值取ｍ协＝一２５５。
基于ＭＡＸ＋ＰＬＵＳ ＩＩ软件对上述锁相环逻辑电路的 仿真波形如图５所示。在图５中，ｃｌｋｌ是时钟信号，ｓｉｇ 是输入的被锁信号，ｓｐⅡ是本地重构信号，Ⅳ是可控振荡 器的控制参数，其数据为１６进制。当图５中被锁信号频 率突然由高变低时，锁相环在２０个被锁信号周期内基 本可以跟踪上输入信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计数字锁相环的FPGA设计与实现姓名：王猛学号：01071049班级：0107111.设计要求利用MAX PLUSII软件工具，设计一个全数字锁相环路，通过它从19.2k的信号中提取同步信号。
本地源时钟为11.0592MHz。
要求实现的功能：a当远端信号（方波）的占空比分别为1:1、1:3、1:5和1:7时，从其中提取同步信号。
b先将远端信号（方波）转变成伪随机序列，然后从中提取同步信号。
完成仿真过程，给出测试结果，要求得到同步带宽、捕捉带宽和最大同步时间。
2.设计原理2.1数字锁相环基本原理一个典型的锁相环（PLL）系统，是由鉴相器（PD），压控荡器（VCO）和低通滤波器（LPF）三个基本电路组成，如图1所示。
图1 PLL模块图传统的锁相环是模拟电路，它利用环路中误差信号去连续地调整位同步信号的相位。
全数字锁相环路完全用数字电路构成，采用高稳定度的振荡器（信号钟），从鉴相器所获得的与同步误差成比例的误差信号不是直接用于调整振荡器，而是通过一个控制器在信号钟输出的脉冲序列中附加或扣除一个或几个脉冲，这样同样可以调整加到鉴相器上的位同步脉冲序列的相位，达到同步的目的。
全数字锁相环（ADPLL）由数字鉴相器（DP）、数字滤波器（DF）与数字压控振荡器(DCO)三个数字电路部件组成，如图2所示。
图2 ADPLL模块图2.2数字锁相环原理框图本设计中的数字锁相环由信号钟、控制器、分频器、相位比较器组成。
其原理框图如图3所示。
图3 数字锁相环原理框图信号钟包括一个高稳定度的晶体振荡器和整形电路。
若接收码元的速率为F=1/T，那么振荡器频率设定在nF，经整形电路之后，输出周期性脉冲序列，其周期T0=1/(nF)=T/n。
本设计中时钟为11.0592MHz。
控制器包括图中的扣除门（常开）、附加门（常闭）和“或门”，它根据相位比较器输出的控制脉冲（“超前脉冲”或“滞后脉冲”）对信号钟输出的序列实施扣除（或添加）脉冲。
分频器是一个计数器，每当控制器输出n个脉冲时，它就输出一个脉冲。
控制器与分频器的共同作用的结果就调整了加至相位比较器的位同步信号的相位。
这种相位前、后移的调整量取决于信号钟的周期，每次的时间阶跃量为T0，相应的相位最小调整量为Δ=2πT0/T=2π/n。
相位比较器将接收脉冲序列与位同步信号进行相位比较，以判别位同步信号究竟是超前还是滞后，若超前就输出超前脉冲，若滞后就输出滞后脉冲。
3.数字锁相环的硬件实现根据图3（数字锁相环原理框图），利用MAX PLUSII中的硬件仿真功能，实现数字锁相环。
下面将给出信号钟、分频器和相位比较器的硬件实现图。
信号钟包含一个晶振和整形电路，晶振产生的方波信号经过整形电路后变成脉冲信号。
为了和控制器相配合，需要两路脉冲信号。
整形电路由D触发器和逻辑与、或、非门组成。
D触发器起到延时的作用，然后通过逻辑或门和与门产生脉冲波。
电路如图4所示。
图4 整形电路（rc）分频器是一个计数器，由3片74LS161来实现。
电路如图5所示。
图5 分频器（fd）相位比较器主要由微分脉冲电路和逻辑与、非门组成。
微分脉冲形成电路由D触发器和逻辑异或、与门组成。
D触发器起延时的作用。
微分脉冲形成电路如图6所示。
图6 微分脉冲形成电路（dp）数字锁相环的硬件实现电路如图7所示。
图中蓝色字样所在框图由上至下分别为微分脉冲形成电路（dp）、整形电路（rc）和分频器（fd），具体结构如图6、图4和图5所示。
图7 数字锁相环电路由于在MAX PLUSII中没有占空比为1:3、1:5和1:7的方形波，所以要利用可用的元器件来生成满足要求的信号。
可以通过把方波分别通过模4、模6和模8计数器来达到这一目的。
在本设计中，利用74LS161来实现这些计数器。
模4、模6、模8计数器分别如图8、图9、图10所示。
图8 模4计数器（1_3）图9 模6计数器（1_5）图10 模8计数器（1_7）方波通过这些计数器后就能形成占空比满足要求的信号，然后再将信号送入图7所示的数字锁相环电路中，便可以提取出同步信号。
在本设计中，将方波转变成伪随机序列用到74LS194和逻辑异或门、与非门。
7位伪随机序列发生器电路如图11所示。
将产生的伪随机序列送入图7所示的数字锁相环电路中，便可以提取出同步信号。
图11 7位伪随机序列发生器4.仿真过程4.1接收信号的占空比为1:1条件设置为：End Time = 10ms，Grid Size = 45.2ns位同步信号超前于接收脉冲序列的情况如图12所示，蓝色线条处放大后如图13所示。
经过一段时间后锁相成功，达到同步状态，如图14所示。
图12 位同步信号超前于接收脉冲序列图13 超前脉冲作用于扣除门图14同步状态位同步信号滞后于接收脉冲序列的情况如图15所示，蓝色线条处放大后如图16所示。
经过一段时间后锁相成功，达到同步状态，如图17所示。
图15 位同步信号滞后于接收脉冲序列图16 滞后脉冲作用于附加门图17 同步状态通过多次试验，可得测试结果如下：同步建立时间：14.824ms同步带宽：40hz4.2接收信号的占空比为1:3条件设置为：End Time = 10ms，Grid Size = 45.2ns位同步信号超前于接收脉冲序列的情况如图18所示，蓝色线条处放大后如图19所示。
经过一段时间后锁相成功，达到同步状态，如图20所示。
同步建立时间：6.906ms图18 位同步信号超前于接收脉冲序列图19 超前脉冲作用于扣除门图20 同步状态位同步信号滞后于接收脉冲序列的情况如图21所示，蓝色线条处放大后如图22所示。
经过一段时间后锁相成功，达到同步状态，如图23所示。
图21 位同步信号滞后于接收脉冲序列图22 滞后脉冲作用于附加门图23 同步状态通过多次试验，可得测试结果如下：同步建立时间：14.905ms同步带宽：24hz4.3接收信号的占空比为1:5条件设置为：End Time = 10ms，Grid Size = 45.2ns位同步信号超前于接收脉冲序列的情况如图24所示，蓝色线条处放大后如图25所示。
经过一段时间后锁相成功，达到同步状态，如图26所示。
图24 位同步信号超前于接收脉冲序列图25 超前脉冲作用于扣除门图26 同步状态位同步信号滞后于接收脉冲序列的情况如图27所示，蓝色线条处放大后如图28所示。
经过一段时间后锁相成功，达到同步状态，如图29所示。
图27 位同步信号滞后于接收脉冲序列图28 滞后脉冲作用于附加门图29 同步状态通过多次试验，可得测试结果如下：同步建立时间：14.706ms同步带宽：16hz4.4接收信号的占空比为1:7条件设置为：End Time = 20ms，Grid Size = 45.2ns位同步信号超前于接收脉冲序列的情况如图30所示，蓝色线条处放大后如图31所示。
经过一段时间后锁相成功，达到同步状态，如图32所示。
图30 位同步信号超前于接收脉冲序列图31 超前脉冲作用于扣除门图32 同步状态位同步信号滞后于接收脉冲序列的情况如图33所示，蓝色线条处放大后如图34所示。
经过一段时间后锁相成功，达到同步状态，如图35所示。
图33 位同步信号滞后于接收脉冲序列图34 滞后脉冲作用于附加门图35 同步状态通过多次试验，可得测试结果如下：同步建立时间：14.865ms同步带宽：18hz4.5远端信号（方波）转变成伪随机序列条件设置为：End Time = 20ms，Grid Size = 45.2ns位同步信号超前于接收脉冲序列的情况如图36所示，蓝色线条处放大后如图37所示。
经过一段时间后锁相成功，达到同步状态，如图38所示。
图36 位同步信号超前于接收脉冲序列图37 超前脉冲作用于扣除门图38 同步状态位同步信号滞后于接收脉冲序列的情况如图39所示，蓝色线条处放大后如图40所示。
经过一段时间后锁相成功，达到同步状态，如图41所示。
图39 位同步信号滞后于接收脉冲序列图40 滞后脉冲作用于附加门图41 同步状态通过多次试验，可得测试结果如下：同步建立时间：52.476ms同步带宽：8hz5.心得体会在做这个课程设计之前，我没有接触过MAX PLUSII这个软件，对数字锁相器亦没有太多的认识，所以刚开始感觉很难。
在查阅了很多相关资料之后，对软件的操作和数字锁相器的理解已经比较深入，越到后边就感觉越得心应手。
自己竟然在短短几天之内，掌握了这些东西，并且完整地将课程设计完成。
在这过程中也学到了很多东西。
一方面，在完成该课程设计的过程中，对数字锁相环技术有了深刻的理解，也学会了如何去利用仿真工具去验证一个设计的正确性和可行性。
这对之后的毕业设计都有莫大的帮助。
另一方面，自己又一次领悟到与人合作交流的重要性，期间遇到的许多问题都是在不断地讨论和请教中解决的，如果没有集体的智慧，可能到现在也无法完成该设计。
总而言之，学期末的课程设计教会了我很多东西，也为本学期画上了一个完满的句号。
感谢老师的指导。
