S型拉力传感器的工作原理

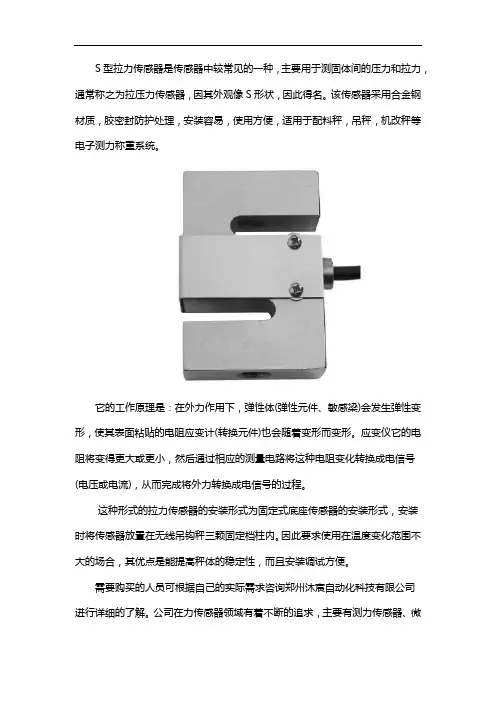

S型拉力传感器是传感器中较常见的一种，主要用于测固体间的压力和拉力，通常称之为拉压力传感器，因其外观像S形状，因此得名。
该传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于配料秤，吊秤，机改秤等电子测力称重系统。
它的工作原理是：在外力作用下，弹性体(弹性元件、敏感梁)会发生弹性变形，使其表面粘贴的电阻应变计(转换元件)也会随着变形而变形。
应变仪它的电阻将变得更大或更小，然后通过相应的测量电路将这种电阻变化转换成电信号(电压或电流)，从而完成将外力转换成电信号的过程。
这种形式的拉力传感器的安装形式为固定式底座传感器的安装形式，安装时将传感器放置在无线吊钩秤三颗固定档柱内。
因此要求使用在温度变化范围不大的场合，其优点是能提高秤体的稳定性，而且安装调试方便。
需要购买的人员可根据自己的实际需求咨询郑州沐宸自动化科技有限公司
进行详细的了解。
公司在力传感器领域有着不断的追求，主要有测力传感器、微
型拉压力传感器、拉杆力传感器、S型拉压力传感器、环形传感器、柱式传感器、等，能满足不同用户的需求。
传感器：第2章应变式传感器
于是有
(Rb)t Rb(bK(eb) )t
Ra(aK(ea))1 Rb(bK(eb))
2020/5/5
即
Ra bK(eb) Rb aK(ea)
通过选择两种敏感栅的电阻，使之符合上式。即可实 现温度补偿。
2020/5/5
（3）电路补偿 采用电桥电路和双应变片可以补偿温度误差。如图
2020/5/5
2.1 金属应变式传感器
特点：精度高、量程大；频响好；结构简单；环境适 应性强；易于小型化和固态化；价格低廉、品种多。
一、应变概念 应变：构件内任一点处的变形程度。应变又可分为线
应变 和切应变 ，均为无量纲量。
线应变 表示变形前构件内任一点处的一条微线段, 变形后的长度改变量与其原始长度之比。
应变式传感器包括两部份，一是弹性敏感元件，将被 测量转换为应变；二是应变片，将应变转化为电阻 的变化。
被测量
应变量
弹性元件
电阻
应变片
变化
2020/5/5
（一）柱式压力传感器 圆柱式压力传感器分为实心和空心两种。
2020/5/5
2020/5/5Leabharlann 柱式力传感器应变片的粘贴方式
对于柱式压力传感器其轴向应变和圆周方向应变与轴 向受力成正比例关系。
应变波波长为 ，应变栅长为 l 时，时刻 t 应变
因沿而构应件变的片分中布点为的应(x变)为0sin2x
t
0
sin2
xt
2020/5/5
2020/5/5
应变片测得的应变为栅长 l 范围内的平均应变 m ，
其数值为
m1lxxtt 2 2ll 0sin2xdxt0sin2xt sin ll
第四篇力敏传感器
第四章力敏传感器教学目标：1．了解弹性敏感元件的特性和要求。
2．了解几种常用测力称重传感器的特点、3．掌握电阻应变效应及半导体的压阻效应4．了解电桥电路的作用。
5．掌握单臂、双臂和全桥测量电路的异同点。
6．理解压电式传感器的工作原理。
了解它的特点。
7．了解它们的应用。
力敏传感器是使用很广泛的一种传感器。
它是生产过程中自动化检测的重要部件。
它的种类很多，有直接将力变换为电量的如压电式、压阻式等，有经弹性敏感元件转换后再转换成电量的如电阻式、电容式和电感式等。
它主要用于两个方面：测力和称重。
本章介绍电阻应变式传感器、压阻式和压电式传感器。
§4-1（传感器中的）弹性敏感元件一、弹簧管压力表的组成：（如图4-1）图4-1弹簧管压力表的组成框图弹簧管——弹性敏感元件：将输入压力转换成自身的变形量（应变、位移或转角）。
二、弹性元件的基本特性：1．变形：物体在外力作用下改变原来尺寸或形状的现象。
2．弹性：物体因受外力作用而产生变形，外力去掉后又恢复原状的特性。
3．弹性元件：具有弹性变形特性的物体。
4．弹性变形：弹性元件受外力作用而产生的变形。
5．弹性特性：作用在元件上的外力与相应变形（应变、位移或转角）之间的关系。
（1）刚度：弹性元件产生单位变形所需的力。
（2）灵敏度：在单位力作用下弹性元件产生的变形。
刚度和灵敏度表示了弹性元件的软硬程度。
元件越硬，刚度越大，单位力作用下变形越小，灵敏度越小。
6．线性弹性元件：刚度和灵敏度为常数，作用力F与变形X成线性关系。
三、弹性敏感元件的基本要求及类型：弹性元件在传感器技术中占有极其重要的地位。
它首先把力、力矩或压力转换成相应的应变或位移，然后配合各种形式的传感元件，将被测力、力矩或压力变换成电量。
基本要求：（1）具有良好的机械特性（强度高、抗冲击、韧性好、疲劳强度高等）和良好的机械加工及热处理性能。
（2）良好的弹性特性（弹性极限高、弹性滞后和弹性后效小等）。
（3）弹性模量的温度系数小且稳定，材料的线膨胀系数小且稳定。
柱式压力传感器使用注意事项
柱式压力传感器使用注意事项
柱式压力传感器是一种常见的测量压力的传感器，使用时需要注意以下几点：
1. 安装时应避免受到外力影响，应固定在稳定的位置上以避免干扰测量结果。
2. 在使用前应确保传感器与测量系统连接正确，并进行校准以保证测量结果的准确性。
3. 在使用时应避免传感器受到过大的压力，以免损坏传感器。
4. 在传感器使用过程中，应注意看是否有氧化，腐蚀等问题，如有问题应及时替换或进行维修。
5. 在使用不同介质时，应选择适合介质的传感器，以确保测量结果的准确性。
6. 在存储和运输传感器时，应注意避免受到过大的震动和摩擦，以免影响传感器的灵敏度和准确性。
7. 在传感器使用过程中，应注意保持其干燥、清洁，避免灰尘，水气等污染，从而保证传感器测量的准确性。
总之，柱式压力传感器在使用前要进行正确的安装和校准，使用时要注意避免外界因素的干扰，并对其维护保养，尽可能延长其使用寿命。
