电机原理及拖动课程期末试卷A卷标准答案

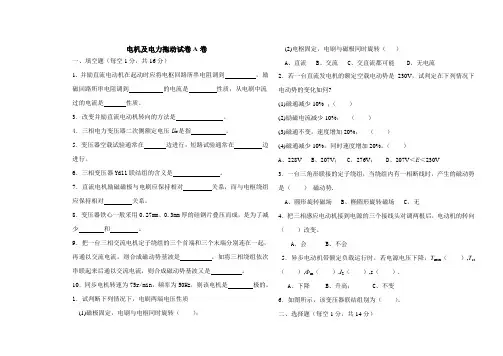

电机及电力拖动期末试卷及答案
电机及电力拖动试卷A卷一、填空题（每空1分，共16分）1. 并励直流电动机在起动时应将电枢回路所串电阻调到，励磁回路所串电阻调到的电流是性质，从电刷中流过的电流是性质。
3.改变并励直流电动机转向的方法是。
4．三相电力变压器二次侧额定电压U2N是指。
5．变压器空载试验通常在边进行，短路试验通常在边进行。
6．三相变压器Yd11联结组的含义是。
7．直流电机励磁磁极与电刷应保持相对关系，而与电枢绕组应保持相对关系。
8．变压器铁心一般采用0.27mm、0.3mm厚的硅钢片叠压而成，是为了减少和。
9．把一台三相交流电机定子绕组的三个首端和三个末端分别连在一起，再通以交流电流，则合成磁动势基波是，如将三相绕组依次串联起来后通以交流电流，则合成磁动势基波又是。
10．同步电机转速为75r/min，频率为50Hz，则该电机是极的。
1．试判断下列情况下，电刷两端电压性质(1)磁极固定，电刷与电枢同时旋转（）；(2)电枢固定，电刷与磁极同时旋转（）A、直流B、交流C、交直流都可能D、无电流2．若一台直流发电机的额定空载电动势是230V，试判定在下列情况下电动势的变化如何?(1)磁通减少10% ；（）(2)励磁电流减少10%；（）(3)磁通不变，速度增加20%；（）(4)磁通减少10%，同时速度增加20%。
（）A、228VB、207V；C、276V；D、207V＜E＜230V3．一台三角形联接的定子绕组，当绕组内有一相断线时，产生的磁动势是（）磁动势.A、圆形旋转磁场B、椭圆形旋转磁场C、无4．把三相感应电动机接到电源的三个接线头对调两根后，电动机的转向（）改变。
A、会B、不会5．异步电动机带额定负载运行时，若电源电压下降，T max（）,T st （）,Φm（）,I2（）,s（）.A、下降B、升高；C、不变6．如图所示，该变压器联结组别为（）。
二、选择题（每空1分，共14分）三、简答题（每题3分，共12分）A、Yy0B、Dy5C、Yy111．在电机制造中，通常使用哪些材料？2．怎样改变单相电容电动机的旋转方向?对罩极式电动机，如不改变其内部结构，它的旋转方向能改变吗?3．三相异步电动机在运行时有一相断线，能否继续运行?当电机停转之后，能否再起动?4．变压器并联运行必须具备三个条件是什么？四、分析题（每题3分，共9分）1．一台变压器，原设计的额定频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，试问对励磁电流、铁耗、漏抗、电压调整率等有何影响?2．采用短距和分布绕组能削弱谐波电动势。
《电力拖动》期末考试A卷答案
《电力拖动》期末考试A卷答案姓名_________ 座号_______ 得分________一、填空 30%1.工作在额定电压交流 1500 伏及以下或直流 1200 伏及以下的电器称为低压电器。
2. 按钮的触头允许通过的电流较小，一般不超过 5 安。
3.低压短路器用作电源总开关或电动机控制开关时，在电源进线侧必须加装刀开关或熔断器等，以形成明显的断开点。
4.熔断器主要由熔体、熔管和熔座三部分组成。
5.热继电器的热元件要串接在三相主电路中，常闭触头要串接在控制电路中。
6.凸轮控制器启动操作时，手轮不能转动太快，应逐级启动，防止电动机的启动电流过大，停止使用时，应将手轮准确地停止零位。
7布线顺序一般以接触器为中心，由里向外，由低至高，先控制电路，后主电路进行，以不妨碍后续布线为原则。
8.电源进线应接在螺旋式熔断器的下接线座上，出线应接在上接线座上。
9.交流接触器主要由电磁系统、触头系统、灭弧装置和辅助部件组成。
10.电路图一般分为电源电路、主电路和辅助电路三部分绘制。
11.生产机械运动部件在正、反转两个方向运转时，一般要求电动机能实现正反转控制。
12．要使三相异步电动机反转，就必须改变通入电动机定子绕组的三相电源相序，即只要把接入电动机三相电源进线中的任意两相对调接线即可。
二、选择题 30%1. HK系列开启式负荷开关可用于功率小于（A）kW的电动机控制线路中。
A．5.5 B．7.5 C．102. 能够充分表达电气设备和电器的用途及线路工作原理的是（B）。
A．接线图 B．电路图 C．布置图3.熔断器的额定电流应（B）所装熔体的额定电流。
A．大于 B．大于或等于 C．小于4．机床电路中多采用（ B ）系列熔断器作为短路保护。
A．RC1A B． RL1 C．RT05.最常用的接近开关为（C）。
A．光电型 B．电磁感应型 C．高频振荡型6.接触器的自锁触头是一对（A）。
A．常开辅助触头 B．常闭辅助触头 C．主触头7. 一般情况下，热继电器中热元件的整定电流为电动机额定电流的（B）倍。
电机与拖动试卷A及参考答案
电机与拖动试卷A 及参考答案一、填空题（每小题 1 分，共 30 分）1．在变压器的一次和（二次）绕组之间只有（磁）的耦合，却没有（电）的联系。
2．单相变压器的额定容量为S N =（N N I U 11）=（N N I U 22 ）。
3．变压器一次绕组的匝数N 1与二次绕组匝数N 2之比称为变压器的变压比K ，即，K=（21N N）＝ (NN U U 21 ) = (NN I I 12)。
4．当12N N >时，则12U U >，为（ 升 ）变压器，若12N N <，则12U U <，为（ 降 ）变压器。
5．变压器一次绕组电流的大小取决于二次绕组上的（ 电流 ）大小，即（ 负载 ）大小。
6．反接制动时，使旋转磁场反向转动与电动机的转动方向（ 相反 ）。
7．三相异步电动机是利用定子绕组中三相交流电产生的（ 旋转磁场 ）与转子绕组内的（ 转子电流的有功分量 ）相互作用而旋转的。
8．当旋转磁场具有P 对磁极时，旋转磁场的转速为（ Pf 160 ）。
9．转速差与同步转速的比值称为（ 转差率 ）。
10．异步电动机中的定子绕组相当于变压器的（ 一次绕组 ）。
11．当Ｔem ＞ＴL 时，Δn/Δt ＞0 ，电力拖动系统处于（加速运行）状态； 当Ｔem ＜ＴL 时，Δn/Δt ＜0 ，电力拖动系统处于（减速运行）状态。
12．凡用于1200V 及以下的交流或1500V 及以下的直流电路中，起通断保护，控制作用的电器叫（ 低压电器 ）。
13．变压器的作用是变（ 电压 ） 、变（ 电流 ）、变（ 阻抗 ）。
14．在三相异步电动机的定子中布置有相隔（120°）电角度的对称三相绕组。
15. 直流电动机有两种常用起动方法（电枢回路串电阻起动）（降压起动）。
16．交流测速发电机的输出电压和频率与转速关系为：交流测速发电机的输出电压U 2与（转速n ）成正比，输出频率f 2等于（励磁电源频率f 1）；转向改变时，输出电压的相位变化（180°）电角度。
《电机与电力拖动》期末考查试卷A卷及答案
《电机与电力拖动》期末考查试卷 A 卷适用班级：一、单项选择题（共10小题，每小题3分，共30分） 电力拖动系统稳定运行的充分必要条件是在L em T T =处，满足……………………………………………………………………………（ ） A 、em L dT dT dn dn =B 、em L dT dT dn dn >C 、em L dT dT dn dn <D 、em L dT dTdn dn≠ 2、换向器在直流电动机中所起的作用是…………………………………（ ） A 、改善电机的换向B 、将电刷两端的直流电转换成绕组内的交流电C 、将绕组内的交流电转换成电刷两端的直流电D 、作为电枢电路的引入、引出装置3、三相异步电动机的变极调速采用改变定子绕组接线方式来实现，若将定子绕组由“顺串”改接成“反并”，则改接后电机的极对数和正常运行时转速分别变为原来的………………………………………………………………………（ ） A 、1/2倍 2倍 B 、2倍 2倍 C 、1/2倍 1/2倍 D 、2倍 1/2倍4、对直流电动机而言，电枢电动势具有………………………………………（ ） A 、电源电动势性质 B 、反电动势性质 C 、电源电势和反电势双重性质 D 、不确定5、直流电动机调压调速属于（ ）调速。
A ．恒转矩B ．恒功率C ．电气无级D ．电气有级 6、交流变频调速属于（ ）调速。
A ．恒转矩B ．恒功率C ．电气无级D ．电气有级7、下列哪种情况下三相异步电动机将工作在能耗制动状态………………（ ） A 、只串入很大的制动电阻zd RB 、将电源的两相对调，同时串入制动电阻zd RC 、将交流电源切除，接入直流电源，同时串入制动电阻zd RD 、将交流电源切除，同时串入制动电阻zd R8、若某他励直流电机运行时有 ，则该电机工作在…（ ） A 、电动状态 B 、电源反接制动状态 C 、能耗制动状态 D 、倒拉反接制动状态9、区分直流电动机运行在电动状态还是制动状态的主要依据是…………（ ） A 、电磁转矩与转速的方向是否相同 B 、产生的磁场是静止还是旋转 C 、感应电动势和电源电压的大小 D 、转子的转速与磁场的转速是否相同 10、三相异步电动机正常运行时，若电源电压不变，负载突然增加，则三相异步电动机的铜耗p Cu 和铁耗p Fe 将………………………………………… （ ） A 、前者增大，后者增大 B 、前者增大，后者减少 C 、前者增大，后者不变 D 、前者不变，后者增大二、填空题（每空2分，共20分）1、直流电机的电枢导体中流过的电流是 性质，从电刷流出的电流是 性质。
《电机及拖动》期末试题及参考答案
1、磁场交变会导致铁芯产生
损耗和
损耗，统称为铁耗。
2、三相异步电机的制动方法有
、反接制动和回馈制动。其中，采
密
用
制动时三相异步电机进入发电机状态，采用
异步电机进入电磁制动状态。
制动时三相
3、一台单相变压器的变比为 k，在高压侧做空载试验求得的励磁电抗与在
低压侧做空载试验求得的励磁电抗的实际值之比为
，标幺值之比
n 机械特性
A 负载特性
0
T
n
机械特性
TL
0
T
A 负载特性
n 机械特性
A
负载特性
0
T
n
机械特性
A
负载特性
0
T
A.
B.
C.
D.
8、下列方法中不可以用来削弱三相单层绕组异步电动机的谐波电动势是（ ）
A．使气隙磁场分布尽可能接近正弦波 B．采用对称的三相绕组
C．采用短距绕组
D．采用分布绕组
年级：
——————————
—————————
学号：
装订线内答题无效
本人承诺：在本次考试中，自觉遵守考场规则，诚信考试，绝不作弊。 学生签名：
班级 ：
————————————
南通大学 2021—2022 学年第 1 学期 电机及拖动（闭卷） 试卷（B）第 1 页 共 4 页
试题
一
二
三
四
五
六
总
得分
分
得分 评卷人 一、填空题（每空 2 分，共 20 分）
专业 ：
————————
学院：
出卷日期
年月 日
学号：
班学级号：：
电机原理及拖动的全部答案
电机原理及拖动的全部答案(总29页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章 直流电机原理3141060.87()230N N N P I A U ⨯===11416.37()0.855NNP P Kw η=== 1110131430()N N P U I W ==⨯=311.11076.92%1430N N P P η⨯=== 114301100330()N p P P W =-=-=∑)(53.1150230A R U I f N f ===)(13.7153.16.69A I I I f N a =+=+= 23071.130.128239.1()a N a a E U I R V =+=+⨯=)(6.647128.013.7122W R I p a a cu =⨯== )(1700713.711.239W I E P a a M =⨯== )(5.18713855.0101631W P P N N=⨯==η)(92.39683.06.40A I I I fN N a =-=-=)(5.211213.092.39220V R I U E a a N a =⨯-=-=)(1.844392.395.211W I E P a a M =⨯== )(4.339213.092.3922W R I p a a cu =⨯==)(26.150683.0220W U I p N fN f =⨯== )(89326.402201W I U P N N =⨯== %97.838932105.731=⨯==P P N η)(1.943105.71.84433W P P p N M o =⨯-=-= )(88.2630001000/1.844395509550m N n P T N M N ⋅=⨯=⨯= 27.59550955023.88()3000N N N P T N m n =⨯=⨯=⋅ 26.8823.883()T T T N m =-=-=⋅或者)(330001000/1.94395509550m N n P T No o ⋅=⨯=⨯=)(5.24511027000A U P I NN N ===)(5.25055.245A I I I fN N aN =+=+= 1.0115002.05.250110=⨯+=+=Na aN N N e n R I U C φrpm C R I U n N e a aN N 10501.002.05.250110=⨯-=-=φ 或者：)(11502.05.250110V R I U E a aN N aN =⨯+=+=110250.50.02105()a N aN a E U I R V =-=-⨯= rpm E n E n nEn E aN N a a N aN 10501151150105=⨯==∴=)(8411397)(97113110V R I E U V R I U E E I I n n n C E a N a a N N aN a aNa N NNN e aN =⨯-=-==⨯-=-==∴====φφφ)(2505255A I I I fN N aN =-=-=841.0500078.0250440=⨯-=-=Na aN N N e n R I U C φ30π=T e C C032.8841.055.930=⨯=⨯=∴N e N T C C φπφ（1）296955095501833.6()500N N N P T N m n =⨯=⨯=⋅ （2）)(2008250032.8m N I C T aN N T N ⋅=⨯==φ （3）220081833.6174.4()o N N T T T N m =-=-=⋅ （4）U 440(5) '20.078174.45235210.8418.032N a o o e N e T N U R n T rpm C C C φφ⨯=-⨯=-=⨯ 或者：)(71.21032.84.174A C T I NT o ao ===φrpm C R I U n N e a ao N o 521841.0078.071.21440'=⨯-=-=φ)(179747.812201W I U P N N =⨯== )(1527885.0179741W P P N N =⨯==η )(48.28.88220A R U I f N fN ===)(22.7948.27.81A I I I fN N aN =-=-=)(6.6271.022.7922W R I p a aN cu =⨯==)(5468.8848.222W R I p ffN f =⨯== )(269615278179741W PP p N=-=-=∑2696627.65461522()m Fe cu f p p p p p W +=--=--=∑ 15278152216800()M N m Fe P P p p W =++=+=（1）27595509550955()750N N N P T N m n =⨯=⨯=⋅ （2）)(1874191A I I I fN N aN =-=-=)(7.424082.0187440V R I U E a aN N aN =⨯-=-= )(794191877.424W I E P aN aN M =⨯== )(3.1011750419.7995509550m N n P T N M N ⋅=⨯=⨯= （3）7.424E φ440777.40.566N o e N U n rpm C φ=== （4）21011.395556.3()o N N T T T N m =-=-=⋅)(42.10566.055.93.5655.9A C T C T I N e o N T o ao =⨯===φφ rpm C R I U n N e a ao N o 776566.0082.042.10440'=⨯-=-=φ)(5.885.291A I I I fN N aN =-=-= 142.01500074.05.88220=⨯-=-=N a aN N N e n R I U C φ 220500.07415230.142N a a e N U I R n rpm C φ--⨯=== 第三章 直流电动机的电力拖动（1）估算：3322101122030560100.038()22305N N N a N U I P R I -⨯⨯-⨯=⨯==Ω 2084.01000038.0305220=⨯-=-=Na aN N N e n R I U C φrpm C U n N e N o 7.10552084.0220===φ 9.559.550.2084305607()N e N aN T C I N m φ==⨯⨯=⋅过（n o = 1056rpm ，T = 0），（n N = 1000rpm T N = 607 ）两点，可画出固有机械特性。
电机与拖动试题(参考答案)
学年度第一学期自动化系《电机与电力拖动基础》期末考试试卷（）年级专业自动化班级学号姓名注：1、共120分钟，总分100分一、选择题（每小题2分，共20分）1．他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
2．直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
3．他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为I1和I2，那么：（2）（1）I1<I2；（2）I1=I2；(3)I1>I2。
4．三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：①①下降；②增大；③不变；④不定。
5．三相异步电动机的空载电流比同容量变压器大的原因：③①异步电动机是旋转的；②异步电动机的损耗大；③异步电动机有气隙；④异步电动机有漏抗。
6．三相异步电动机空载时，气隙磁通的大小主要取决于：①①电源电压；②气隙大小；③定、转子铁心材质；④定子绕组的漏阻抗。
7．三相异步电动机在运行中，把定子两相反接，则转子的转速会：②①升高；②下降一直到停转；③②下降至零后再反向旋转；④下降到某一稳定转速。
8．三相异步电动机能画出像变压器那样的等效电路是由于：②①它们的定子或原边电流都滞后于电源电压；②气隙磁场在定、转子或主磁通在原、副边都感应电动势；③它们都有主磁通和漏磁通；④它们都由电网取得励磁电流。
9．三相异步电动机的与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（3）（1）定子串接电阻的人为机械特性；（2）转子串接电阻的人为机械特性；（3）降低电压的人为机械特性。
10．一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩：（1）（1）T em =T N ;(2) T em =0.81 T N ;(3) T em =0.9T N 。
电机原理及拖动课程期末试卷A卷标准答案
电机原理及拖动一、选择题（15分）1.直流电机正常工作时，绕组元件内的电流是（ ）A. 恒定的；B.为零的；C.交变的2.为了使电动机转速升高，达到理想空载状态，应该（ ）使转速升高。
A.加大电磁转矩；B.减小负载；C.借助外力3.电动机铭牌上标明的额定功率是指（ ）A.电动机输入电功率；B.电动机电磁功率；C.电动机输出机械功率4.将多轴电力拖动系统折算为等效单轴系统时，应保持折算前后（ ）A.电流和负载不变；B.电压和电磁转矩不变；C.转递功率和系统动能不变5.直流电机运行时产生的电枢反应，使电机主磁场（ ）A.保持不变；B.有所增强;C.有所削弱6.在研究直流电机主磁场的分布情况时，感应电势极性的分界线是（ ）A. 物理中线；B.电刷轴线；C.几何中线7.并励直流发电机的自励条件之一是（ ）A.必须有剩磁；B.不能有剩磁；C.与剩磁无关8.直流电动机在电动状态正常运行时，电枢电势和电枢电流方向（ ）；A ．相同 B.相反 C.无关9.直流电动机在电动状态正常运行时，电磁转矩为（ ） 转矩。
A ．拖动； B.制动 C.无用10.电力拖动系统由多轴系统折算到等效单轴系统的负载转矩折算原则是（ ）。
A.传递的功率不变B.系统动能不变C.负载转矩不变二、填空题（15分）1. 异步电动机：Hz f N 50=， min 960rn N =。
同步转速（）额定转差率为（ ），额定转速下转子频率（ ）。
2.直流电机磁路中的磁通分为（ ）磁通和（ ）磁通，其中（）磁通参加机电能量的转换；（）磁通不参加能量转换，只增加磁路的饱和度，（）磁通远远大于漏磁通。
3.写出直流发电机电压平衡方程式（）和直流电动机电压平衡方程式（）。
4、变压器原边和副边线圈匝数之比叫作变压器的（电压）比；与其相关的原边和副边电压、电流关系的数学表示分别是（）和（）。
5、直流电机中的铁损主要由（）损耗和（）损耗构成。
三、作图题（30分）1.一台直流电机，极数2p＝4，电机槽数为16，绕组为单叠绕组，请在下图中画出1、2、5、6、9、10、13、14号元件，并指出图中所处时刻感应电势为零的元件编号（注：元件形状是对称的）。
电机与拖动期末试题及答案
4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩 负载运行。（ ） （F）
5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围 也越大。（ ） （T）
三、选择题
1、电力拖动系统运动方程式中的 GD2 反映了：（2）
二、判断题
1、一台并励直流发电机，正转能自励，若反转也能自励。（ ）（F）
2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两 端仍能得到直流电压。（T）
3、一台并励直流电动机，若改变电源极性，则电机转向也改变。（F）
4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩 对应的转速就高。（ ） （F）
（1）20%；（2）大于 20%；（3）小于 20%。
四、简答题
1、直流发电机的励磁方式有哪几种？
（他励；自励（包括并励，串励和复励））
2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？
（使换向极产生的磁通与电枢反应磁通方向相反。对于直流发电机而言，换向 极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要 进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也 随之变化，即任何负载情况下都能抵消电枢反应的影响。）
3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状 的因素。
（并励直流发电机的外特性比他励的软。
他励：影响因素有两个
(1)随着 Ia 增加，IaRa 增加，使 U 下降；
Ce
'
220 230
电机拖动试题库与参考答案
电机拖动试题库与参考答案一、选择题1. 直流电动机的电磁转矩与电枢电流之间的关系是（）。
A. 电磁转矩与电枢电流成正比B. 电磁转矩与电枢电流的平方成正比C. 电磁转矩与电枢电流成反比D. 电磁转矩与电枢电流无关答案：B2. 异步电动机的铭牌上标的功率是指（）。
A. 电动机的输出功率B. 电动机的输入功率C. 电动机的额定功率D. 电动机的实际功率答案：C3. 同步电动机的转速与（）无关。
A. 电源频率B. 电动机极数C. 电动机负载D. 电源电压答案：C4. 下列哪种电机不能实现自动调速（）。
A. 直流调速电动机B. 异步调速电动机C. 同步调速电动机D. 交流调速电动机答案：D5. 三相异步电动机的铭牌上标有的额定电流是指（）。
A. 电动机的输入电流B. 电动机的输出电流C. 电动机的额定电流D. 电动机的实际电流答案：A6. 变压器的工作原理是利用（）。
A. 电磁感应B. 电动势C. 磁通量D. 电流答案：A7. 变压器的变压比等于（）。
A. 初级线圈匝数与次级线圈匝数的比值B. 初级线圈电压与次级线圈电压的比值C. 初级线圈电流与次级线圈电流的比值D. 初级线圈功率与次级线圈功率的比值答案：A8. 下列哪种电路是交流电路（）。
A. 直流电源与直流负载组成的电路B. 直流电源与交流负载组成的电路C. 交流电源与直流负载组成的电路D. 交流电源与交流负载组成的电路答案：D9. 电容器的作用是（）。
A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：A10. 电感器的作用是（）。
A. 容纳电荷B. 存储电能C. 滤波D. 调压答案：B二、填空题1. 直流电动机的电枢电流与电磁转矩之间的关系是____。
答案：电磁转矩与电枢电流的平方成正比2. 异步电动机的铭牌上标的功率是指____。
答案：电动机的额定功率3. 同步电动机的转速与____无关。
答案：电动机负载4. 下列哪种电机不能实现自动调速____。
电机与拖动期末试题及答案
《电机与拖动》试题及答案直流电机一、填空题:1、并励直流发电机自励建压的条件是 __________ ； _____ ； _____ 0 （主磁路 存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通 方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻）2、可用下列关系来判断直流电机的运行状态，当_____ 时为发电机状态。
（◎〈U ； EJ U ） 3、直流发电机的绕组常用的有 _________ 和 ________ 两种形式，若要产生大电 流，绕组常采用 ________ 绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向. 矩的方向和电枢旋转方向 ____________________ O （相反；相同）5、单迭和单波绕组，极对数均为P 时，并联支路数分别是（2p ； 2）1、直流电机电枢反应的定义是 _________ ,当电刷在几何中线时，电动机产生 ______ 性质的电枢反应，其结果使 _________ 和 方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主 磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（2. 一台直流发电机，若把电枢固定•而电刷与磁极同时旋转，则在电刷两 端仍能得到直流电压。
（T ）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F ）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩 对应的转速就高。
（ ）（F ）时为电动机状态,,直流电动机电磁转6、直流电机的电磁转矩是由 隙磁通量；电枢电流）共同作用产生的。
（毎极气,物理中性线朝三、选择题1、直流发电机主磁极磁通产生感应电动势存在于( )中。
(1)电枢绕组；(2)励磁绕组；(3)电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应*((3)(1)去磁；(2)助磁；(3)不去磁也不助磁。
电机拖动考试题及答案
电机拖动考试题及答案一、单项选择题（每题2分，共20分）1. 电机拖动系统中，三相异步电动机的转子转速与同步转速之间的关系是（）。
A. 转子转速等于同步转速B. 转子转速略小于同步转速C. 转子转速等于两倍同步转速D. 转子转速略大于同步转速答案：B2. 直流电动机的电枢反应对电机性能的影响是（）。
A. 增加电枢磁通B. 减少电枢磁通C. 增加电枢电阻D. 减少电枢电阻答案：B3. 在电机拖动系统中，以下哪种控制方式可以提高系统的动态性能（）。
A. 开环控制B. 闭环控制C. 反馈控制D. 前馈控制答案：B4. 电机拖动系统中，同步电动机的启动方式不包括（）。
A. 异步启动B. 同步启动C. 变频启动D. 直接启动答案：D5. 电机拖动系统中，以下哪种电机适用于频繁启动和反转的场合（）。
A. 直流电动机B. 同步电动机C. 异步电动机D. 步进电动机答案：A6. 电机拖动系统中，电机的额定功率是指（）。
A. 电机在额定电压和额定电流下输出的功率B. 电机在额定电压和额定转速下输出的功率C. 电机在额定电流和额定转速下输出的功率D. 电机在额定电压和额定频率下输出的功率答案：A7. 电机拖动系统中，以下哪种电机的效率最高（）。
A. 直流电动机B. 同步电动机C. 异步电动机D. 步进电动机答案：B8. 电机拖动系统中，电机的额定电压是指（）。
A. 电机在额定工作状态下的电压B. 电机在空载状态下的电压C. 电机在起动状态下的电压D. 电机在短路状态下的电压答案：A9. 电机拖动系统中，电机的额定电流是指（）。
A. 电机在额定工作状态下的电流B. 电机在空载状态下的电流C. 电机在起动状态下的电流D. 电机在短路状态下的电流答案：A10. 电机拖动系统中，电机的额定转速是指（）。
A. 电机在额定工作状态下的转速B. 电机在空载状态下的转速C. 电机在起动状态下的转速D. 电机在短路状态下的转速答案：A二、多项选择题（每题3分，共15分）1. 电机拖动系统中，以下哪些因素会影响电机的效率（）。
202-202电机与拖动基础期末考试(A)
202-202电机与拖动基础期末考试(A) 202*-202*电机与拖动基础期末考试(A)202*/202*年电机与拖动基础期末考试题（A）一、填空题。
1.根据能量转换方式的不同，可以把电机分为三类分别为发电机，电动机，。
2.铁芯在变压器中主要起到两个作用：构成变压器的磁路，。
3.铁芯的结构主要有和两类。
4.小型变压器一般采用圆铜线，中，大型变压器多采用方形成。
5.根据高压绕组和低压绕组相互位置的不同绕组一般可分为用心式和两种。
6.是制造工厂对变压器正常工作时所作的使用规定。
7.在三项变压器中，额定电压都是指。
电压的单位是V(伏)或KV（千伏）。
8.按用途分变压器一般分为电力变压器和两大类。
9.变压器与周围介值温度的差值就叫做变压器的、10.变压器的冷却方式主要有以下几种：干式变压器、油浸风冷式及。
11.根据电磁感应定律，课推写出变压器元绕组感应电势的有效值为：。
12.是指变压器在空载时的元绕组电压与副绕组电压之比，用K表示。
13.一般用来反映供电电压的稳定性，电压变化率△U，用公式表示为：。
14.变压器类产品是指自耦变压器、自耦调压器、互感器、等。
15.三相异步电动机得基本结构可分为两大部分：固定不动的部分称为定子；旋转的部分称为。
16.极距是指定子绕组一个磁极所占有定子圆周的距离，一般用定子槽数来表示。
即：。
17.槽距角就是指两邻两个槽对应位置之间的电角度。
课有下式计算：。
18.定子绕组按槽内层数来分，可分为单层绕，组双层绕组和。
19.电机的型号为Y-112M-4，其中Y表示异步电动机，112表示电机的轴中心高，M表示电机机座类别，4表示。
20电机的防护型式，通常可分为开启式，防护式和。
三、简答题。
1.电机绝缘等级的含义是什么?各绝缘材料允许的工作温度是多少?2.常用的电机工作制又哪几种？分别用什么字母表示，各代表什么含义?3.Y系列电动机与JO2系列电动机相比有哪些优点？三、计算题。
1.某三相变压器为一个三相负载供电，额定状态下，负载的电压为380V，电流为26.3A，功率因数，cosF=0.87，求该变压器的容量及负载消耗的功率？2.某晶体管收音机输出电路的输出阻抗Z=382，接入的扬声器阻抗为Z=8，现接一个输出变压器使两者实现阻抗匹配，求该变压器原绕组匝数N1=560，问副绕组匝数N2为多少？202*/202*电机与拖动基础期末考试（A）答案一、填空题。
电机与拖动期末试卷a及答案
巴音郭楞职业技术学院 机械电气工程系2011 至2012 学年第 二 学期《电机与拖动》期末考试试卷题号 一 二 三 四 五 六 七 总分 得分一、判断题 （每题 2 分，共 14 分）1、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。
（ ） 2、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大 。
（ ）3、交流发电机正常发电以后可以断掉直流励磁电源。
（ ）4、改变电流相序可以改变三相旋转磁通势的转向。
（ ）5、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（ ） 6、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm 阻值无关。
（ ）7、三相异步电动机的变极调速只能用在笼型转子电动机上。
（ ）二、填空题（每空2分，共36分）1、变压器是根据 原理制成的一种静止电器。
2、变压器的基本构造由 和 两基本部分组成。
3、为了增强磁路的导磁性，降低铁心的 ， ，铁心通常用具有 高磁导率，采用绝缘漆的硅钢片叠成。
4、当电源电压和负载功率因数不变时，变压器 之间的变化关系称为变压器的外特性。
5、三相变压器绕组联结，分为 、 两种联结。
6、互感器可分为 、 两种互感器。
7、三相交流电动机的基本结构由 和 两部分组成。
8、定子是电动机的固定部分，由 、 、 三部分组成。
9、转子是电动机的转动部分，由 、 、 三部分组成。
三、单项选择题（每题4分，共32分）1、自耦变压器中，有（ ）个线圈A 1B 2C 3D 42、在测量高电压时，电压互感器与被测电路（ ）A 串联B 并联C 混联D 以上都不对 3、三相异步电动机，定子绕组是三相对称绕组，侧每相之间的相位角为（ ） A 900 B 1200 C 1800 D 3600 4、某电流从线圈绕组首端注入，末端流出，侧这个电流为（ ）值A 正B 负C 0D 以上都不对 5、转差率为最大值时，侧S 应该为（ ） A 0 B 1 C 2 D 3 6、三相异步电动机的额定工作电压是（ ） A 220V B 380V C 660V D 720V 7、变压器铁心采用硅钢片的目的是（ ） A 减小磁阻和铜耗 B 减小磁阻和铁耗 C 减小涡流 D 减小磁滞和矫顽力 8、变压器的基本工作原理是（ ）A 电磁感应B 电流的磁效应C 楞次定律D 磁路欧姆定律四、简答题（每题6分，共18分）1、电流互感器的作用是什么？使用应注意什么？(6分)2、定子铁心是什么材料制作的？其作用是什么？(6分)3、简述什么是全压启动？(6分)得分 阅卷人 得分阅卷人得分 阅卷人得分 阅卷人 班级 学号 姓名巴音郭楞职业技术学院 机械电气工程系2011 至2012 学年第 二 学期《电机与拖动》期末考试标准答案一、判断题 （每题 2 分，共 14 分）1、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。
电机及拖动基础A卷答案
电机及拖动基础A 卷答案一、名词解释（每题3分）1.额定功率。
指在规定的工作条件下，长期运行时的允许的输出功率。
2.额定电流。
是直流电机正常工作时输出或输入的最大电流值。
3.单轴电力拖动系统。
是指电动机输出轴直接拖动生产机械运转的系统。
4.变压器。
是一种静止的电气设备，它利用电磁感应原理，根据需要可以将一种交流电压和电流等级转变成同频率的另一种电压和电流等级。
5.步进电动是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置二、简答题(每题5分)1.电力拖动系统稳定运行的充分必要条件是什么?答：在一个电力拖动系统中（忽略T0）,当T=T Ldn dT dn dT L //<且满足时，则系统保持稳定运行。
2.三相异步电动机的工作原理答:三相异步电动机的工作原理有两点：第一是气隙中有旋转磁场存在，它的形成由三相对称交流电流通入三相对称定子绕组产生的，其空间分布是正弦波，波幅的大小为3F m /2恒定不变.第二是转子绕组中有感应电流存在。
3.简述三相电动机的结构。
答：三相电动机主要有定子和转子构成定子包括定子铁心、定子绕组和机座等转子包括转子铁心、转子绕轴、转子绕组4.三相同步电动机的基本工作原理。
答:在定子绕组中通入三相交流电流而建立旋转磁场，由一定的方法起动后，转子励磁绕组 通以直流电流建立固定磁极，根据异性磁极相吸原理，由旋转磁场带动转子磁极同步旋转。
5.同步电动机的主要优点答：第一，转数恒定，在负载允许的范围内变化，电动机的稳定转速始终保持同步。
第二，功率因数可调。
不但本身具有良好的功率因数，而且过励状态时还可以改善电网的功率因数。
三、计算机（每小题10分）1.一台直流发电机，%85min,/2850,230,10N N N N r n v kw u p η===。
求额定电流和额定负载时的输入功率。
（10分）解：11760W W 0.851010P P A 48.43A 2301010U P I 3N N13N N N =⨯===⨯==η2.一台直流电动机，%83min,/1500,220,17N N N N r n v kw u p η===。
《电机拖动控制与维修》(A卷)及答案
期末考试试卷（A 卷）及答案专业班级 学号 姓名 成绩一、填空题（每空1分，共30分）1、变压器是根据 电磁感应 的原理，将 某一等级的交流电压和电流 转换成 同频率的另一等级电压和电流 的设备。
2、自耦变压器的结构特点是 一二次绕组共用一个绕组 ，因此自耦变压器一、二次绕组之间既有 磁的联系 又有 电的直接联系 。
3、三相异步电动机是利用 定子三相对称绕组 中通以 三相对称交流电 所产生的 旋转磁场 与转子绕组内的感应电流相互作用而旋转的。
4、三相笼型异步电动机减压启动常用的方法有： 定子串电阻或电抗减压启动 、 自耦变压器减压启动 、和 星形——三角形减压启动 。
5、三相异步电动机电气制动有 反接制动 、 能耗制动 及 回馈制动 三种方法。
6、三相异步电动机的转速公式为： n=(1-s)n 1=(1-s) ，由此可知三相异步电动机的调速方法有 变频调速 、变极调速、 变转差率调速 。
7、直流电机按励磁绕组与电枢绕组连接方式（即励磁方式）的不同可分为他励直流电机、并励直流电机、串励直流电机与复励直流电机等四种。
8、直流电动机常用的调速方法有三种，即：电枢回路串电阻调速、 降压调速 和 减弱磁通调速 。
9、接触器由 电磁机构 、 触头系统 、 灭弧装置 、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。
10、热继电器是利用电流流过 发热元件 产生热量来使检测元件受热弯曲，进而 推动机构动作的一种保护电器。
二、单选题（每题2分，共20分）1．变压器是在一个闭合的铁心磁路中套上两个独立的、绝缘的绕组，通常在一个绕组上接交流电源，另一个绕组上接负载。
接交流电源的绕组被称为（ A ）。
A ．一次绕组B ．二次绕组C ．高压绕组D ．低压绕组2． 三相异步电动机能耗制动是将正在运转的电动机从交流电源上切除后，（B ）。
A ．在定子绕组中串入电阻B ．在定子绕组中通入直流电流C ．重新接入反相序电源D ．以上说法都不正确3． 用来表明电机、电器实际位置的图是（ D ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机原理及拖动复习题B
一、作图题
1.一台直流电机，极数2p＝4，电机槽数为16，绕组为单叠绕组，请在下图中画出1、2、5、6、9、10、13、14号元件，并指出图中所处时刻感应电势为零的元件编号（注：元件形状是对称的）。
感应电势为零的元件是：1、5、9、13
2.请画出他励直流电动机功率流程图。
3.判断下图三相变压器为何种联结组；并画出Y,d11联结组及相量图
联结组： Y,y0
4.在下图中画出电动机的以下几种机械特性曲线：（1）自然；（2）电势反接；（3）电压反接；（4）反向回馈；（5）能耗制动。
（5）
（4） （3） （2）
（1） T n
5.定性画出下图转速的过渡过程曲线（标出虚稳定）。
二、计算题
1.他励直流电动机数据如下：P N =13kW ，U N =220V ，I N =68.7A ，n N =1500r/min ，Ra=0.224Ω，采用电枢串电阻调速，要求δmax ＝30％，求：
（1）拖动额定负载时的最低转速；
（2）调速范围。
解：电动势常数22068.70.224
0.13641500
N N a e N N U I R C n φ--⨯===
理想空载转速02201613/min 0.1364
N e N U n r C φ=
==
（1）最低转速min 0max (1%)1613(10.3)1129/min n n r δ=-=-=
（2）调速范围max min 1500 1.331129
n D n ===
2.三相绕线式异步电动机：V U N 3801=，A I N 5.561=，kW P N 30=，min 570r n N =，3=m λ，V E N 1322=，A I N 1472= 。
求：
（1）额定转矩；
（2）最大转矩；
（3）额定转差率；
解：
（1）m N n P T N N N ⋅=⨯==63.5025703095509550
（2）m N T T N m ⋅=⨯==89.150763.5023max λ
（3）05.0600
5706001==-=-n n n s N N N （4）Ω=⨯⨯==
026.014731320503222.I E s r N N N 如有侵权请联系告知删除，感谢你们的配合！。
