峰值包络检波器检波原理及失真分析
二极管峰值包络检波器的设计
二极管峰值包络检波器的设计峰值包络检波器是一种广泛应用于无线通信和雷达系统中的电路，用于从调制信号中提取出包络信号。
与常规的整流电路不同，峰值包络检波器能够准确地提取出输入信号的包络，同时不失真信号的高频特性。
本文将介绍如何设计一个基于二极管的峰值包络检波器。
首先，让我们了解一下峰值包络检波器的工作原理。
该电路的基本原理是利用二极管的非线性特性，使得输入信号的正半周被整流为直流信号，并在其中一个时刻保持其峰值。
下面是该电路的基本结构图：```+---------+IN---，---->OU+---------+```图中的IN表示输入信号，OUT表示输出信号。
接下来，我们将介绍该电路的设计步骤。
第一步是选择合适的二极管。
峰值包络检波器的设计需要选择具有合适的非线性特性的二极管。
一般情况下，选择肖特基二极管或者高速稳压二极管。
第二步是选择合适的电容。
电容的选择应尽可能大，以便提高信号的低频响应。
一般情况下，选择0.1μF或更大的电容。
第三步是确定电路的截止频率。
峰值包络检波器的截止频率取决于输入信号的最高频率和电容的值。
一般情况下，选择截止频率为输入信号频率的两倍。
第四步是电路的仿真。
可以使用电路仿真软件如Multisim或者LTSpice来模拟电路的性能，以便调整参数并优化电路性能。
第五步是实际的电路实现。
根据仿真结果，选择合适的元器件并进行电路布局和焊接。
注意保持元器件的引脚长度一致，以减少对信号的串扰。
第六步是电路的测试和调试。
使用信号发生器输入不同频率和幅度的信号，并使用示波器观察输出信号的波形和幅度。
根据测试结果，调整元器件的数值以实现最优性能。
最后，设计完成的峰值包络检波器可以应用于无线通信系统或雷达系统中。

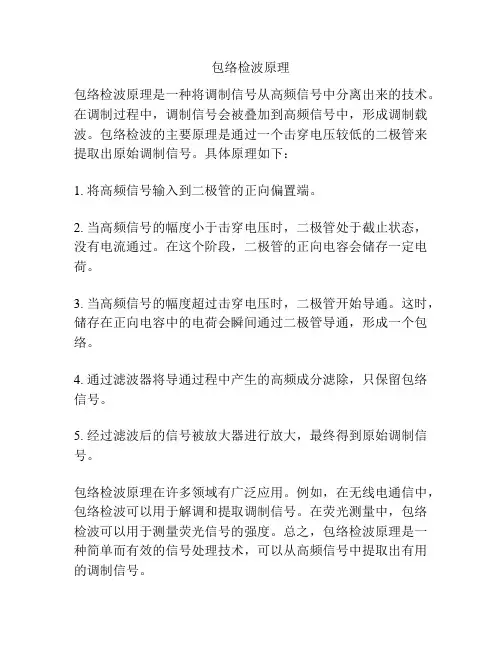

包络检波原理
包络检波原理
包络检波原理是一种将调制信号从高频信号中分离出来的技术。
在调制过程中，调制信号会被叠加到高频信号中，形成调制载波。
包络检波的主要原理是通过一个击穿电压较低的二极管来提取出原始调制信号。
具体原理如下：
1. 将高频信号输入到二极管的正向偏置端。
2. 当高频信号的幅度小于击穿电压时，二极管处于截止状态，没有电流通过。
在这个阶段，二极管的正向电容会储存一定电荷。
3. 当高频信号的幅度超过击穿电压时，二极管开始导通。
这时，储存在正向电容中的电荷会瞬间通过二极管导通，形成一个包络。
4. 通过滤波器将导通过程中产生的高频成分滤除，只保留包络信号。
5. 经过滤波后的信号被放大器进行放大，最终得到原始调制信号。
包络检波原理在许多领域有广泛应用。
例如，在无线电通信中，包络检波可以用于解调和提取调制信号。
在荧光测量中，包络检波可以用于测量荧光信号的强度。
总之，包络检波原理是一种简单而有效的信号处理技术，可以从高频信号中提取出有用的调制信号。
包络检波原理
包络检波原理包络检波原理是一种常用的调制解调技术，它在通信系统中起着至关重要的作用。
包络检波原理的核心思想是将调制信号的包络提取出来，以便进行信号解调和恢复原始信息。
在本文中，我们将深入探讨包络检波的原理、应用和优缺点，希望能够为相关领域的研究者和工程师提供一些有益的参考。
包络检波的原理是基于调制信号的包络和载波之间的关系。
在调制过程中，原始信息信号经过调制器调制成为带载波的调制信号，其数学表达式为：s(t) = Ac[1 + m(t)]cos(2πfct)。
其中，s(t)为调制信号，Ac为载波幅度，m(t)为原始信息信号，fc为载波频率。
包络检波的关键在于提取调制信号的包络，即原始信息信号的变化规律。
一般来说，包络检波可以通过正交解调、幅度限制、低通滤波等方法实现。
包络检波广泛应用于调幅调制系统和单边带调制系统中。
在调幅调制系统中，包络检波可以将调制信号的包络提取出来，恢复原始信息信号；而在单边带调制系统中，包络检波可以将单边带信号的包络提取出来，实现信号的解调和解码。
此外，包络检波还常用于无线通信系统、音频处理等领域。
包络检波作为一种常见的调制解调技术，具有许多优点。
首先，它能够有效提取调制信号的包络，实现信号的解调和解码；其次，包络检波电路简单，成本低廉，易于实现和维护；再次，包络检波对信道噪声和干扰具有一定的抗干扰能力，能够提高系统的抗干扰性能。
然而，包络检波也存在一些缺点和局限性。
首先，包络检波在信号解调过程中可能会引入一定的失真，影响信号的质量；其次，包络检波对调制信号的带宽要求较高，需要较宽的频带资源；再次，包络检波在高速移动通信环境下可能会受到多径效应和多普勒频移的影响，导致性能下降。
综上所述，包络检波原理是一种重要的调制解调技术，它在通信系统中具有广泛的应用前景。
通过深入理解包络检波的原理、应用和特点，我们可以更好地设计和优化通信系统，提高系统的性能和可靠性。
希望本文能够为相关领域的研究和工程实践提供一些有益的启发和参考。
包络检波器的工作原理
包络检波器的工作原理包络检波器是一种广泛应用于通信和无线电领域的电路设备，它的主要功能是将调制信号转换为包络信号。
本文将从工作原理、应用领域和性能特点三个方面来介绍包络检波器。
一、工作原理包络检波器的工作原理基于调制信号的包络特性。
调制信号一般是由高频信号和低频信号叠加而成，高频信号携带着低频信号的变化信息。
而包络检波器的任务就是从这个叠加信号中提取出低频信号的包络。
其基本的工作流程如下：1. 高频信号的输入：调制信号通过射频输入端口进入包络检波器。
2. 幅度限制：射频信号经过一个幅度限制器，将其幅度限制在一个合适的范围内，以便后续处理。
3. 信号整流：幅度限制后的信号通过整流器，将其转换为全波整流信号。
整流器一般采用二极管或晶体管的整流电路。
4. 低通滤波：全波整流信号通过一个低通滤波器，滤除高频成分，只保留低频成分。
低通滤波器一般采用电容和电阻的组合。
5. 包络输出：经过低通滤波器后的信号即为原调制信号的包络信号，通过包络输出端口输出。
二、应用领域包络检波器在通信和无线电领域有着广泛的应用。
其中一些主要的应用领域包括：1. 通信系统：包络检波器常用于解调调幅信号，在调制解调器中起到关键作用。
它可以提取出调制信号中的低频成分，恢复出原始的基带信号。
2. 无线电广播：在广播领域，包络检波器用于接收和解调广播信号，将其转换为音频信号。
这样听众就可以通过收音机收听到广播节目。
3. 无线电测量：在无线电测量中，包络检波器可用于测量无线电信号的幅度和变化情况。
例如，可以用来测量雷达回波信号的幅度，从而判断目标的距离和速度。
4. 音频处理：包络检波器也可用于音频处理，例如语音信号的增强和音频信号的压缩等。
三、性能特点包络检波器具有一些重要的性能特点，这些特点对于保证其正常工作和提高性能至关重要。
1. 带宽：包络检波器的带宽决定了其能够处理的信号频率范围。
通常情况下，带宽越宽，包络检波器能够处理的信号频率范围就越大。
并联型二极管包络检波器有些情况下
波器增大了 (1 ) 倍。这种电路
适宜于集成化，在集成电路中得 到了广泛的应用。

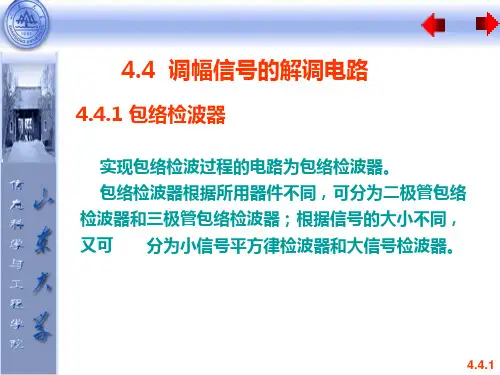

4.4.1
3、二极管包络检波器中的失真 （1）惰性失真（对角线切割失真） 惰性失真如图4.4.6所示。 产生的原因：它是在调幅波包络下降时，由于时间 常数太大（图中时间 t1 输入电压包络的下降 速度。这种非线性失
证明：功率守恒，输入功率：
输出功率： Vav (dVim ) Po
2 2
RL
R
Vim 2Ri
2
Pi
于是 Vim 2Ri 所以
(dVim )2 RL 1 Ri RL 2
2
d 1
（4.4.4） 4.4.1
在接收设备中， 检波器前接有中频放 大器，如图4.4.4所 示。所以，等效输入
CC 上，这个直流分量 的大小近似为输入载波的振幅，即 VO Vim
所以 CC 等效为一个电压为Vi m 的直流电压源，此电压源在
RL上的分压为
VR
RL Vim Ri 2
（4.4.6）
此电压反向加在二极管两端，如图4.4.7所示。
4.4.1
当输入调幅 波的调制系数 M a 较小时，这个 电压的存在不 致影响二极管 的工作。 当调制系数 M a
若 i Vim cos t 工作原理可以由图 4.4.2描述。
图4.4.2 输入信号为高频等 幅正弦波的检波过程
4.4.1
若C增大，就会充电慢， 大，R一定，放电慢，所以波 动小，o 小。 若R增大，则充电快，放电慢，C一定，波动小， o 大。
（二极管包络检波动画） 4.4.1
当输入为调幅波时的检波器工作波形如图4.4.3所示。
包络检波和同步检波实验
实验七 包络检波和同步检波一、实验目的1、掌握二极管峰值包络检波的原理；2、掌握同步检波的原理；3．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。
二、实验仪器1、示波器 一台2、稳压电源 一台3、频谱分析仪 一台4、高频毫伏表 一台5、万用表 一台三、实验原理和相关知识振幅解调是振幅调制的逆过程，通常称为检波。
它的作用是从已调制的高频振荡中恢复出原来的调制信号。
检波过程与调制过程正好相反。
从频谱来看，检波就是将调幅信号频谱由高频搬移到低频，如图所示（此图为单音频Ω调制的情况）。
检波过程也是应用非线性器件进行频率变换，首先产生许多新频率，然后通过滤波器，滤除无用频率分量，取出所需要的原调制信号。
图7-1 给出了检波器检波前后的频谱和波形。
u i非线性电路(器件)低通滤波器u Ωfttf0F(a )(b )f c ＋Ff c f c £F图7-1 检波器检波前后的频谱检波器可分为包络检波和同步检波两大类。
AM 振幅调制信号的包络直接反映了调制信号的变化规律，可以用二极管包络检波的方法进行解调。
包络检波又分为平方律检波、峰值包络检波、平均包络检波等。
而抑制载波的双边带或单边带振幅调制信号的包络不能直接反映调制信号的变化规律，无法用包络检波进行解调，所以采用同步检波方法。
1二极管（大信号）峰值包络检波器 二极管包络检波器的工作原理：主要是利用二极管的单向导电特性和检波负载RC 的充放电过程来完成调制信号的提取。
还原所得的信号，与高频调幅信号的包络变化规律一致，故又称为包络检波器。
串联式二极管（大信号）包络检波器如图7-2所示：在高频信号电压的正半周时，二极管正向导通并对电容器C 充电，由于二极管的正向导通电阻很小，所以充电电流i D 很大，使电容器上的电压V C 很快就接近高频电压的峰值。
充电电流的方向如图7-2（a ）图中所示。
图7-2 大信号峰值包络检波器的原理这个电压建立后通过信号源电路，又反向地加到二极管D 的两端。
包络检波器的工作原理(一)
包络检波器的工作原理(一)包络检波器的工作原理什么是包络检波器？包络检波器是一种电子设备，用于从调制信号中提取出基带信号的包络特征。
在无线通信、音频处理和振动信号分析等领域中，包络检波器被广泛使用。
包络检波器的基本原理包络检波器的工作原理涉及调制信号的包络。
调制信号是由载波信号和基带信号组合而成的。
包络是基带信号的幅度变化曲线，因此，包络检波器的目标是提取出这个包络信息。
包络检波器的基本工作原理如下：1.信号采样和放大首先，调制信号被采样并经过放大器放大，以增加信号的幅度。
2.检波器接下来，信号通过一个检波器进行检测。
检波器的作用是将调制信号转换为包络信号。
最常用的检波器是二极管检波器或同步检波器。
3.低通滤波器检波器输出的信号经过一个低通滤波器，以去除高频噪声和杂散成分。
低通滤波器只允许低频信号通过。
4.包络输出经过滤波后，包络信号被提取出来，并作为最终输出。
这个包络信号反映了原始信号的幅度变化。
包络检波器的实现方式包络检波器可以通过不同的方式实现，下面是几种常见的实现方式：1.基带检波法基带检波法是最简单的包络检波器实现方式。
它直接对信号进行检波和滤波，以提取出基带信号的包络。
2.同步检波法同步检波法通过一个参考信号和原信号进行相乘，然后通过低通滤波，以提取出包络信息。
3.包络追踪法包络追踪法通过追踪原始信号的包络，实时调整检波器的阈值，以适应信号的动态变化。
包络检波器的应用包络检波器在许多领域中具有重要的应用价值，包括但不限于以下方面：•无线通信：在无线通信系统中，包络检波器用于解调和恢复原始信号，以实现语音和数据的传输。
•音频处理：在音频处理中，包络检波器可用于提取声音信号的包络特征，以实现音频增益调节、压缩等功能。
•振动信号分析：包络检波器也被广泛用于振动信号分析领域，用于监测和诊断机械系统的状态。
结论通过上述的介绍，我们了解了包络检波器的工作原理和应用。
作为一种重要的信号处理工具，包络检波器在多个领域中发挥着关键作用。
关于峰值包络检波失真的两点意见
关于峰值包络检波失真的两点意见
杨金法
【期刊名称】《电气电子教学学报》
【年(卷),期】1993(000)002
【摘要】本文提出三种不同而等价的判断峰值包络检波器是否产生失随失真的方法;同时,论证了“科切失真”和“负峰切割”失真本质上的一致性.1 推导峰值包络检波器不产生失随失真条件的三种方法图1（a）（b）所示峰值包络检波器,在给定了信号参数（m,w<sub>m</sub>）条件下,如果电路元件参数
（R<sub>0</sub>,C<sub>0</sub>,R<sub>1</sub>）选择不当,检波输出低频电压就不能始终跟随输入高频电压的包络而产生“失随失真”。
显然,要不产生失随失真,就要保证每个输入高频电压正峰(或负峰,取决于
【总页数】3页(P58-60)
【作者】杨金法
【作者单位】中国科技大学电子技术基础部
【正文语种】中文
【中图分类】TN-4
【相关文献】
1.基于Multisim10.1的二极管峰值包络检波仿真 [J], 马兴平;程秀英;侯卫周
2.一种新的斩波器峰值电流两点式控制 [J], 马小亮;王春杰
3.新型峰值包络检波器的研究 [J], 邵军;孙广荣
4.二极管包络检波电路原理及失真探究 [J], 常亮
5.峰值包络检波器的仿真研究 [J], 李茂松;姜明
因版权原因，仅展示原文概要，查看原文内容请购买。
包络检波检波法的原理
包络检波检波法的原理包络检波检波法是一种广泛应用于电子测量领域的一种测量技术。
其主要原理是基于包络检波器对信号进行检波，通过测量信号包络的幅度变化来获取信号的相关信息。
下面将详细介绍包络检波检波法的原理。
包络检波检波法的核心思想是将高频信号转换为低频信号进行处理。
在实际应用中，我们常常遇到需要测量频率很高的信号，这些信号往往难以直接测量。
而包络检波检波法通过将信号进行包络检测，可以实现对高频信号的准确测量。
包络检测的原理是将原始信号与一个低通滤波器进行卷积，这样可以得到信号的包络特征。
低通滤波器的作用是对信号进行平滑处理，将高频成分滤除，只保留低频成分。
通过包络检测，我们可以获得原始信号的振幅随时间变化的曲线，即信号的包络。
包络检波检波法可以使用多种方式实现。
最常见的方法是使用整流器和低通滤波器进行信号处理。
整流器将信号的负半周截取掉，只保留正半周，然后通过低通滤波器对信号进行平滑处理，并输出信号的平均值。
这样可以得到信号的包络信息。
其他方式还包括移动平均法、包络线跟踪法等。
在包络检波检波法中，我们需要选择合适的低通滤波器来实现对信号的平滑处理。
低通滤波器的截止频率应该根据待测信号的频率范围来确定。
如果截止频率过高，将导致无法完全滤除高频成分，测量结果不准确；如果截止频率过低，将导致信号的包络信息丢失，同样也会产生测量误差。
包络检波检波法的优点是能够实现对高频信号的准确测量，并且具有较高的抗干扰能力。
它适用于对振动、声音等信号进行分析，同时也可以应用于通信、雷达等领域中。
另外，包络检测还可以用于信号调制和解调，对于宽带调制信号的检测非常有用。
然而，包络检波检波法也存在一些局限性。
首先，它只能对非相干信号进行检测，对于相干信号的测量精度较低。
其次，包络检测会引入一定的测量误差，特别是在存在噪声的情况下。
此外，包络检测方法对于信号频率的变化敏感性较高，当信号频率变化较大时，测量结果可能会出现较大偏差。
简述二极管峰值包络检波原理
简述二极管峰值包络检波原理二极管峰值包络检波（Peak Envelope Detection）是一种用于提取调幅信号的包络的方法。
在调幅信号中，信号振荡的部分被载波高频信号遮蔽了，所以只需要提取出调制信号的包络部分，就可以还原出原始的信号。
二极管峰值包络检波原理是基于二极管的非线性特性。
在正半波周期中，二极管处于正向偏置状态，可以 condu 所以输入信号的正弦部分，而在负半波周期中，二极管处于反向偏置状态，无法 condu 所以输入信号的负弦部分。
因此，二极管在正半波和负半波周期中呈现出不同的特性。
通过对输入信号进行全波整流（full-wave rectification），可以将输入信号的负半周期转换成与正半周期相同的正半周期。
全波整流是通过将输入信号与相位不同的两个二极管串联使用，在一个二极管中只取正半周期，另一个二极管只取负半周期，并将两个二极管的输出相加。
得到全波整流后的信号后，信号中的高频部分可以通过一个带通滤波器滤除掉。
带通滤波器的截止频率应高于调制信号的最高频率，以确保不会滤除掉调制信号的信息。
通过以上的操作，可以得到调制信号的包络部分。
为了得到更为平滑的包络，可以使用一个低通滤波器进一步滤波。
低通滤波器的截止频率应低于调制信号的最高频率，以去除高频噪声和干扰。
最后得到的信号即为调制信号的包络，可以用于还原原始的调制信号。
二极管峰值包络检波的优点是简单、成本低廉。
由于二极管的非线性特性，可以直接对AM调制信号进行检波，无需额外的调制解调器。
而且峰值包络检波对调制信号的频率和幅度变化比较不敏感，具有一定的动态范围。
另外，二极管峰值包络检波可以工作在较高的频率范围内，适用于多种应用场景。
然而，二极管峰值包络检波也存在一些缺点。
首先，由于二极管的非线性特性，所以得到的包络信号存在一定的失真。
其次，二极管峰值包络检波对调制信号的幅度变化敏感，如果调制信号幅度较小，则可能无法很好地还原出原始信号的包络。
包络检波器
目录前言 (1)1包络检波器设计原理 (2)1.1原理框图 (2)1.2原理电路 (2)1.3工作原理分析 (3)1.4 峰值包络检波器的应用型输出电路 (5)1.5 电压传输系数 (5)1.6检波器的惰性失真 (7)1.7检波器的底部切割失真 (7)2包络检波器电路设计 (9)3包络检波器电路的仿真实现与分析 (10)3.1Multisim10 使用介绍 (10)3.2包络检波器电路的仿真电路 (12)3.3包络检波的惰性失真 (13)3.4包络检波的底部切割失真 (15)3.5检波器电压传输系数计算 (16)课设总结 (17)参考文献 (18)前言无线通信的发展经历了三个阶段，首先，远古时期的手段是用烽火和旗语。
其次，到近代出现了有线通信，其中著名的发明就是1837年Morse发明得电报和1876年Bell发明的电话。
电话的发明加速了通信领域的发展，为无线通信的出现奠定了坚实的基础。
无线通信的出现加快了现代通信领域的飞速发展。
无线通信(Wireless Communication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式，近些年信息通信领域中，发展最快、应用最广的就是无线通信技术。
在移动中实现的无线通信又通称为移动通信，人们把二者合称为无线移动通信。
无线通信主要包括微波通信和卫星通信。
微波是一种无线电波，它传送的距离一般只有几十千米。
但微波的频带很宽，通信容量很大。
微波通信每隔几十千米要建一个微波中继站。
卫星通信是利用通信卫星作为中继站在地面上两个或多个地球站之间或移动体之间建立微波通信联系。
无线通信系统可以分为：信源、调制、高频功放、天线、高频小放、混频和解调。
其中解调就是从高频已调信号的过程，又称为检波。
对于振幅调制信号，解调就是从它的幅度变化上提取调制信号的过程。
解调是调制的逆过程，实质上是将高频信号搬移到低频段，这种搬移正好与调制的搬移过程相反。
振幅解调方法可以分为包络检波和同步检波。
第六章 包络检波
当rd >> R时，θ → 0，K d → 1
二、等效输入电阻 中放R来自d检波低放R 输入高频电压振幅Vim ≈ Rid = 2 输入高频电流中基波振幅I im
C
L
Rid
三、失真
1、惰性失真
2 1 − ma 避免产生惰性失真的条件： L C ≤ R Ωm a
2、负峰切割失真
避免产生负峰切割失真的条件：
交流负载 = ma ≤ ′ 直流负载 RL + RL
RL
第六章 包络检波
6.1 包络检波的工作原理
D
+ + +
一、电路形式
R
-
vs
-
vD C
vo
二、检波过程
三、峰值检波
6.2 包络检波器的质量指标 一、电压传输系数（检波效率）
——用来描述检波器将高频调幅波转换成低频电压的能力
Kd = VΩ 检波器的音频输出电压 = maVim 输入调幅波包络振幅
3π ⋅ rd K d = cosθ ≈ R
包络检波实验报告总结
包络检波实验报告总结本次实验是关于包络检波的实验，通过实验掌握包络检波的原理和方法，了解包络检波在实际应用中的作用。
本文将从实验目的、实验原理、实验步骤、实验结果和实验结论等方面进行总结。
一、实验目的本次实验的主要目的是掌握包络检波的原理和方法，了解包络检波在实际应用中的作用。
通过实验，学生可以了解包络检波的基本原理和实现方法，掌握包络检波的实验技能，为今后的学习和工作打下基础。
二、实验原理包络检波是一种用于检测调制信号的技术，它可以将调制信号的包络提取出来，从而实现对调制信号的分析和处理。
包络检波的原理是利用非线性元件的非线性特性，将调制信号的高频部分削弱，从而使得调制信号的包络成为输出信号的主要成分。
三、实验步骤1.将信号源连接到包络检波器的输入端，将示波器连接到包络检波器的输出端。
2.调节信号源的频率和幅度，使得输入信号的频率和幅度符合实验要求。
3.打开示波器，调节示波器的触发模式和触发电平，使得示波器能够正确显示输出信号的波形。
4.调节包络检波器的参数，包括非线性元件的阈值、非线性元件的电容和电阻等，使得输出信号的包络能够正确地反映输入信号的变化。
5.记录输出信号的波形和包络，分析输出信号的特点和包络的变化规律。
四、实验结果通过实验，我们得到了输入信号和输出信号的波形和包络，分析了输出信号的特点和包络的变化规律。
实验结果表明，包络检波可以有效地提取调制信号的包络，从而实现对调制信号的分析和处理。
五、实验结论本次实验通过实验掌握了包络检波的原理和方法，了解了包络检波在实际应用中的作用。
实验结果表明，包络检波可以有效地提取调制信号的包络，从而实现对调制信号的分析和处理。
通过本次实验，我们对包络检波有了更深入的了解，为今后的学习和工作打下了基础。
峰值包络检波器检波原理及失真分析
峰值包络检波器检波原理及失真分析峰值包络检波器（Peak Envelope Detector）是一种常用的信号检波器，用于提取连续波中的包络信号。
它在实际电路中广泛应用于无线通信系统、音频处理以及振动测量等领域。
本篇文章将介绍峰值包络检波器的工作原理，并对其可能出现的失真进行分析。
首先，在整流阶段，输入信号经过一个非线性元件，通常是二极管或晶体管。
这个非线性元件将负半周信号转化为正半周信号，使得原始信号变为一个全波整流信号。
接下来，在低通滤波阶段，全波整流信号经过一个低通滤波器，用于去除高频分量。
低通滤波器的作用是平滑整流信号，提取出包络信号。
首先，幅度失真是由于非线性元件的存在导致的。
实际的二极管或晶体管并非完全理想的，它们具有一定的非线性特性。
这种非线性特性使得在输入信号较小时，输出信号的整流效果较差，从而引起幅度失真。
其次，相位失真是由于低通滤波器的存在导致的。
低通滤波器需要一定的时间来响应输入信号的变化，因此会引起输出信号的相位滞后。
这种相位滞后可能会导致包络信号的形态发生改变，从而引起相位失真。
为了减小幅度失真和相位失真，可以采取一些措施。
在非线性元件的选择上，可以选择具有较小非线性特性的二极管或晶体管，使得幅度失真较小。
在低通滤波器的设计上，可以选择具有较小的时延和相位失真的滤波器，使得相位失真较小。
此外，还可以采用自适应控制的方法，根据信号的幅度变化调整非线性元件的工作状态，从而提高峰值包络检波器的性能。
总结起来，峰值包络检波器是一种广泛应用于信号处理领域的常用检波器。
它通过整流和低通滤波的方式提取出输入信号的包络信号。
然而，在实际应用中可能会引起幅度失真和相位失真。
为了减小失真，可以采取一些措施，如选择合适的非线性元件和低通滤波器，以及采用自适应控制的方法。
通过这些方法，可以提高峰值包络检波器的性能，更好地应对实际应用的需求。
包络检波和峰值检波
包络检波和峰值检波包络检波和峰值检波是电路中使用的两种重要的检波技术。
它们在不同的应用场景下具有不同的优势。
下面将从基本概念开始，分步骤阐述这两种技术的原理和应用。
一、包络检波1.基本概念包络检波是指从一个复合信号中提取出其包络部分的一种技术。
包络部分指信号中的长时间缓变部分，它通常包含了信号的重要信息。
2.原理包络检波的原理是通过用一个窄带滤波器对信号进行滤波，使得只有信号的低频部分能够通过。
这样得到的信号就是原信号的包络部分。
3.应用包络检波被广泛应用于无线通信领域，用于提取调制信号中的信息。
另外，它还可以用于音乐信号的处理，例如把一个乐器的音色从伴奏中分离出来。
二、峰值检波1.基本概念峰值检波是指从信号中提取出其幅度最大的部分的一种技术。
这种技术通常用于测量、监测和保护电路中的信号。
2.原理峰值检波的原理是将信号通过一个快速响应的峰值检测电路，直接提取出信号的峰值。
这种技术的优点是响应速度快，对瞬态信号的检测效果好。
3.应用峰值检波被广泛应用于保护电路、测量仪器和音频系统等领域。
例如，在音响系统中，可以用峰值检波来控制系统音量，避免产生过载失真。
三、包络检波与峰值检波的比较包络检波和峰值检波分别适用于不同的应用场景。
包络检波适用于提取信号的长时间缓变部分，包含了信号的重要信息。
而峰值检波适用于提取信号的瞬态部分，对瞬态信号的检测效果好。
两种技术在不同应用场合下都具有其独特的优势，因此在实践中往往需要根据具体的需求来选择合适的技术。
综上所述，包络检波和峰值检波是电路中广泛应用的两种检波技术。
本文从基本概念、原理和应用等方面对这两种技术进行了分步骤的阐述，希望能够帮助读者更好地理解这两种技术的特点和应用场景。
大信号检波器电路--串联型二极管峰值包络检波器
大信号检波器电路--串联型二极管峰值包络检波器大信号（0.5V以上）检波器，也称包络检波器。
1、串联型二极管峰值包络检波器该种检波器的原理电路如图5.5-10A所示。
在电路中，信号源U1、二极管VD和检波负载RLCL是串联相接的，故称之为串联型二极管峰值包络检波器。
电路是利用VD单向导电和检波负载RLCL充放电而工作的。
VD的寻通与否决定于高频输入电压U1和输出电压UO（即电容CL上的电压UCL）之差（U1-U 0），在高频信号正半周（U1-U0）﹥0期间VD导通，流过VD的高频电流ID对CL导通时充电，充电时间常数为RDCL（RD很小为VD导通时的内阻）很小，U0在很短时间内就接近高频电压最大值。
在（U 1-U0）﹤0期间，VD截止，电容CL通过RL放电，由于放电时间常数RLCL（》RDCL）远大于高频信号周期，故放电很慢，这样不煌地循环反复充放电，就得到如图5.5-10B中电压波形。
由于U0与U1的幅度相当接近，峰值包络检波由此而得名。
图5.5-10C为检波二极管电流电压波形，ID呈脉冲状，其幅度随U1包络的变化而变化，ID中含有的平均电流UDEV在负载RL上的压降即为输出电压UO。
可以证明，当U1=UC（1+MACOSOT）COSOCT时UO中调制信号分量UOO为：式中θ为二极管导通时通角之半，它为仅与RD与RL有关的一个常数。
θ、RL、RD三者的关系为：R1D决定于θ，即取决于RD/RL，因此，也可根据RD/RL值，通过表5.5-3查出R1D值。
包络检波器常有两种非线性失真：一是对角切割失真、二是负峰切割失真。
图5.5-11示出对角切割失真情况。
产生该种失真的原因是检波电路的时间常数RLCL选得过大，以使电容CL的放电速率跟不上包络变化速率所造成的。
为了避免对角切割失真的产生，对于单音调制选取时间常数RLCL时必须满足下式上式表明，MA的欧越大，包络下降速度越快，避免产生对角切割失真所要求的RLCL值就越小。
包络检波原理
包络检波原理
包络检波是一种常见的信号处理技术，用于从调制信号中提取包络信息。
其原理基于调制信号的包络形状与原始信号的振幅有关。
以下是包络检波的原理及过程。
首先，将调制信号通过一个带宽足够宽的高频载波进行调制，产生调制信号的调制波。
调制波具有频率高于原始信号的特点。
然后，通过一个包络检波器对调制波进行处理。
包络检波器通常由一个非线性元件（如二极管）和一个低通滤波器组成。
非线性元件对调制波进行整流，即将负半波进行翻转使之与正半波一致，得到的信号称为全波整流信号。
全波整流信号的振幅与调制波的包络形状密切相关。
最后，将全波整流信号通过低通滤波器进行滤波，去除掉高频成分，得到的信号即为调制信号的包络。
包络信号的振幅随时间变化，反映了原始信号的振幅变化情况。
包络检波广泛应用于各种领域，例如通信系统中的调制解调器、医学领域中的心电图分析等。
它能够提取原始信号的振幅信息，对信号的分析和处理起到重要作用。
包络检波实验报告总结
包络检波实验报告总结
一、实验目的
二、实验原理
三、实验步骤
四、实验结果与分析
五、实验结论
一、实验目的：
本次实验旨在通过包络检波器对调制信号的解调，掌握包络检波技术的基本原理和方法，并了解其在通信领域中的应用。
二、实验原理：
包络检波是一种将调制信号解调的技术，其基本原理是将调制信号与高频载波进行幅度调制，再经过一个低通滤波器，即可得到原始信号的包络线。
在这个过程中，高频载波起到了传输信息的作用，低通滤波器则起到了去除高频成分和保留低频成分的作用。
三、实验步骤：
1. 将信号源连接至示波器并观察正弦波形。
2. 将信号源连接至包络检波器输入端，并将输出端连接至示波器。
3. 调整包络检波器参数直至得到正确的解调效果。
4. 更换不同类型的调制信号并重复上述步骤。
四、实验结果与分析：
通过对不同类型的调制信号进行包络检测，我们可以观察到不同形式的解调效果。
对于正弦波调制，我们可以得到一个与原始信号相同频率的包络线，而对于方波调制，则会出现明显的包络失真现象。
这是因为方波调制信号具有更多的高频成分，而低通滤波器并不能完全去除这些成分。
五、实验结论：
本次实验通过包络检波技术的应用，使我们进一步了解了其在通信领域中的重要性和应用。
同时也加深了我们对于调制信号和滤波器原理的理解和掌握。
二极管包络检波器中的失真
（4.4.14）
③ 当 RL 选定后，就可按 RLC 乘积值求得 C ，但应检
（4.4.15）
④ 当采用分负载电路时 RL1和 RL 2 的数值可按
RL1 RL 2 0.1 0.2 进行分配，而 C1和 C2均可取为 C 2。
4.4.1
二、并联型二极管包络检波器 有些情况下，需要在中频放大器和检波器之间接入
g D , 0 流过二极管的电流 i 0 , 0
1 c C RL 及
电路参数要求
1 C
RL
4.4.1
其中 c为输入高频调幅信号的载频、 为调制信号频
率。理想情况下， RLC 低通滤波器的阻抗 Z ( )应满足
Z (c ) 0
Z () RL
t t 0
表示两个载波之间的频率误差，即
（4.4.17）
式中 0 为一常量，表示两个载波之间的相位误差，
r (t ) Vrm cos ct t
（4.4.18） 4.4.2
则乘法器的输出为
o1 (t ) ki (t )r (t ) kVrmVim cos t cos ct cos ct (t )
RL Ri 2 Z L () RL // Ri 2 RL Ri 2
检波器的直流负载阻抗
（4.4.8）
Z L (0) RL
显然
Z L (0) Z L ()
（4.4.9） （4.4.10）
实际上，现代设备一般采用 Ri 2 很大的集成运放，不
会产生底部切割失真。
4.4.1
在分离元件的 电路中，通常采用 如图4.4.9所示的分
为了提高检波电压传输系数，应选用正向导通电阻rD 和极间电容 CD 小（或最高工作频率高）的晶体二极管。 为了克服导通电压的影响，一般都需外加正向偏置，提 供（20～50）µA静态工作点电流，具体数值由实验确 定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
峰值包络检波器检波原理及失真分析
【摘要】 峰值包络检波器是由二极管，电阻，电容组成，电路结构十分简单。
检波原理是信号源通过二级管向负载电容C 充电和负载电容C 对负载电阻R 放电的过程，当C 的充放电达到动态平衡后，V 0按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号的包络变化规律相同，从而实现了AM 信号的解调。
峰值包络检波会带来失真，包括惰性失真和负峰切割失真。
现在应用不多，但对调幅解调的了解有很大的帮助。
【关键词】
包络检波 锯齿状 原理 失真 惰性 负峰切割
前 言
随着科技的发展，无线电通信在如今应用非常广泛 ,正如现在广泛使用的对讲机一样，即时沟通、经济实用、运营成本低、使用方便 , 同时还具有组呼通播、系统呼叫、机密呼叫等功能。
在处理紧急突发事件中,在进行调度指挥中其作用是其他通信工具所不能比拟的。
因此，为了更好的理解在高频电子线路中所学的知识和为以后的工作实践打好基础，我们三人借课程设计之际设计了一款峰
值包络检波器。
一、实验电路 实验电路图：
图1 峰值包络检波器原理图 二、工作原理? （1）实验波形如图：
图2 峰值包络检波波型图
RC 电路有两个作用：一是作为检波器的负载；在两端产生解调输出的原调制信号电压；二是滤除检波电流中的高频分量。
为此，RC 网络必须满足
R
C
c <<ω1
且
R C
>>Ω1。
式中，c ω为载波角频率，Ω为调制角频率。
1.v s 正半周的部分时间(φ<90o )
二极管导通，对C充电，τ充=R D C。
因为?R D很小，所以τ充很小，v o≈v s 2.v s的其余时间(φ>90o)
??二极管截止，C经R放电，τ放=RC。
因为?R?很大，所以τ放很大，C上电压下降不多，仍有：v o≈v s
?1 ,2过程循环往复，C上获得与包络(调制信号)相一致的电压波形，有很小的起伏。
故称包络检波。
检波过程实质上是信号源通过二级管向负载电容C充电和负载电容C对负载
电阻R放电的过程，充电时间常数为R
d C，R
d
为二极管正向导通电阻。
放电时间
常数为RC，通常R>R
d
,因此对C而言充电快、放电慢。
经过若干个周期后，检波
器的输出电压V
在充放电过程中逐步建立起来，该电压对二极管VD形成一个大的负电压，从而使二极管在输入电压的峰值附近才导通，导通时间很短，电流导
通角很小。
当C的充放电达到动态平衡后，V
按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号的包络变化规律相同，从而实现了AM 信号的解调。
（2）指标分析
??因v s幅度较大，用折线法分析。
1.?v s为等幅波
??包络检波器波形:
图3 包络检波器波形
2.?v s为AM信号
?v s=V s(1+mcosΩt)cosωo t
???因为Ω<<ωo，所以包络变化缓慢，在ωo的几个周期内：
V s'≈V s(1+mcosΩt)=常数(恒定值)
代入：
? v o=V s'cosφ≈V s(1+mcosΩt)cosφ
?? =V s cosφ+mcosφcosΩt
式中：
V s cosφ为与vo幅度成正比的AGC电压
vΩ=mcosφcosΩt=VΩ'cosΩt?(原调制信号)
三、非线性失真的分析
通过实验发现，峰值包络检波包括(a)惰性失真；(b)负峰切割失真。
失真分析：(a)惰性失真
惰性失真是由于τ
放跟不上v
s
的变化引起的失真
失真电路图：
图4 失真电路图
失真波形如图：
图5 失真波形图由图可见，不产生惰性失真的条件：
v s包络在A点的下降速率≤C的放电速率
即：
(b)负峰切割失真
负峰切割失真是由交流负载变化引起的失真
失真电路图：
图6 负峰切割失真电路图负峰切割失真示意图：
图7 负峰切割失真示意图
因为C
c 很大，在一个周期内，V
c
(不变)≈V
s
(K d≈1时)
所以
V R=V AB=V c[R/(R+R L)]
由图：临界不失真条件：
V smin=V c-m V s≈V s-mV s=V s(1-m)
??m较大时，若V R>V smin,则产生失真。
则要求：
四、检波器的改进电路
改进电路图：
图8 改进电路图
R直=R1+R2
R交=R1+(R2R L)/(R2+R L)=R1+R交'
即：
?R1足够大时，R交'的影响减小，不易负峰切割失真。
但R1过大时，VΩ的幅度下降，一般取R1/R2=0.1~0.2
（1）检波电路后接射随(R i大),即检波电路的R L大
（2）晶体管和集成电路包络检波，为直接耦合方式，不存在C c
五、实验总结
通过实验，我们对包络检波的检波原理有了更深的了解和认识，加深了印象，进一步了解了调幅波是如何通过包络检波来实现解调的，通过对包络检波失真的分析，我们明白了如何才能实现不失真，并提出来了改进方案来解决失真问题。
通过本次实验，我们受益匪浅。
六．参考文献
1.高频电子线路(第五版）张肃文主编高等教育出版社
2.通信原理(第六版）樊昌信曹丽娜主编国防工业出版社
3.电路(第五版）邱关源原着罗先觉修订高等教育出版社
4.模拟电子技术基础(第四版）童诗白华成英主编高等教育出版社
5.信号与系统（第二版）郑君里应启珩杨为理主编高等教育出版社。
