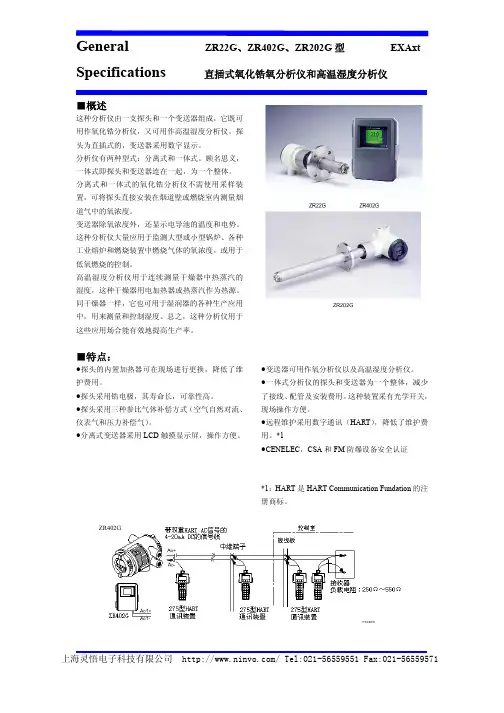

横河Yokogawa氧化锆氧气分析仪氧量分析仪ZR22G ZR202G ZR402G资料
General ZR22G 、ZR402G 、ZR202G 型 EXAxt Specifications 直插式氧化锆氧分析仪和高温湿度分析仪■概述这种分析仪由一支探头和一个变送器组成，它既可用作氧化锆分析仪，又可用作高温湿度分析仪。
探头为直插式的，变送器采用数字显示。
分析仪有两种型式：分离式和一体式。
顾名思义，一体式即探头和变送器连在一起，为一个整体。
分离式和一体式的氧化锆分析仪不需使用采样装置，可将探头直接安装在烟道壁或燃烧室内测量烟道气中的氧浓度。
变送器除氧浓度外，还显示电导池的温度和电势。
这种分析仪大量应用于监测大型或小型锅炉、各种工业熔炉和燃烧装置中燃烧气体的氧浓度，或用于低氧燃烧的控制。
高温湿度分析仪用于连续测量干燥器中热蒸汽的湿度，这种干燥器用电加热器或热蒸汽作为热源。
同干燥器一样，它也可用于湿润器的各种生产应用中，用来测量和控制湿度。
总之，这种分析仪用于这些应用场合能有效地提高生产率。
■特点：●探头的内置加热器可在现场进行更换，降低了维护费用。
●探头采用锆电极，其寿命长，可靠性高。
●探头采用三种参比气体补偿方式（空气自然对流、仪表气和压力补偿气）。
●分离式变送器采用LCD 触摸显示屏，操作方便。
●变送器可用作氧分析仪以及高温湿度分析仪。
●一体式分析仪的探头和变送器为一个整体，减少了接线、配管及安装费用。
这种装置采有光学开关， 现场操作方便。
●远程维护采用数字通讯（HART ），降低了维护费用。
*1●CENELEC ，CSA 和FM 防爆设备安全认证*1：HART 是HART Communication Fundation 的注册商标。
ZR402G■系统的基本配置系统配置—分离式●自动校正系统采用仪表气作为参比气。
为使校正更精确，应使用标准气瓶作为校正气。
●应用：大型锅炉和加热炉等的氧浓度监测和控制。
在干燥炉和湿度调节器中对湿度进行监测和控制。
系统配置—一体式●一体式分析仪见下图。
