纳米材料的小尺寸效应
一维纳米材料的优点
一维纳米材料的优点一维纳米材料因其独特的结构和性质，在许多领域都有着广泛的应用。
以下是一维纳米材料的优点概述：1.纳米尺寸效应：一维纳米材料具有极小的尺寸效应，这使得它们表现出与常规材料不同的物理和化学性质。
例如，一维纳米材料具有极高的表面积和体积比，可以用于高效能量存储和释放，光吸收和发射等方面。
2.高导电性：某些一维纳米材料具有高导电性，如碳纳米管和金属纳米线。
这些材料在电子学和电器制造中具有潜在的应用价值，可以制造出更小、更高效的电子设备。
3.机械强度和韧性：一维纳米材料具有出色的机械强度和韧性，例如碳纳米管和金属纳米线，这些材料的强度和韧性远远超过常规材料。
因此，一维纳米材料在制造高强度、轻质、抗疲劳和耐磨的产品方面具有广泛应用前景。
4.生物相容性和生物活性：一些一维纳米材料具有良好的生物相容性和生物活性，例如生物相容性金属、氧化物和碳纳米管等。
这些材料在生物医学领域中具有广泛的应用，如药物输送、组织工程和生物成像等。
5.易于功能化和定制：一维纳米材料可以容易地通过化学或物理方法进行功能化和定制。
例如，可以通过表面修饰或掺杂来改变纳米材料的表面性质，以达到特定的应用需求。
此外，一维纳米材料还可以通过组装和构造复杂的纳米结构来定制功能，实现特定的物理和化学性质。
6.可持续性和环保：一些一维纳米材料具有可持续性和环保特性。
例如，某些纳米材料可由可持续性原料制备，使用后可生物降解或环境友好地处理。
这种特性使得一维纳米材料对环境友好型产品的开发和可持续发展的推进具有重要意义。
7.电磁屏蔽性能：一维纳米材料具有优异的电磁屏蔽性能，可有效屏蔽电磁波干扰(EMI)和射频干扰(RFI)。
将一维纳米材料添加到复合材料中可有效提高其电磁屏蔽性能，保障电子设备和人身安全。
8.热导性和热管理：一维纳米材料具有高热导性，如碳纳米管和金属纳米线等。
利用这一特性，可将一维纳米材料添加到复合材料中提高其热导性和热稳定性，从而实现对热的有效管理和散热。
纳米材料的四大效应
纳米材料的四大效应
纳米材料具有独特的物理、化学和生物学特性，主要是由于其纳米级尺寸效应而导致的。
以下是纳米材料常见的四大效应：
尺寸效应：当材料的尺寸缩小到纳米级别时，其物理和化学性质可能会发生显著变化。
纳米材料的尺寸相对较小，使得电子、光子和声子等能量传输和储存方式发生改变。
这种尺寸效应可以导致纳米材料在光学、电子学、磁学等领域展示出独特的性能。
表面效应：纳米材料相对于宏观材料具有更大的比表面积，这是由于纳米级尺寸的高比例表面积与体积之间的关系。
这导致纳米材料在与周围环境的相互作用中表现出特殊的化学和物理性质。
纳米材料的高比表面积使得其在催化、吸附、传感等应用中具有更高的效率和反应活性。
量子效应：纳米材料的尺寸接近或小于典型的量子尺寸范围时，量子效应开始显现。
在这种情况下，纳米材料的电子和能带结构将受到限制和量子约束，从而导致电子行为发生变化。
量子效应使得纳米材料在电子学、光电子学和量子计算等领域具有重要应用。
界面效应：当不同类型的纳米材料或纳米结构之间发生接触或相互作
用时，界面效应产生。
这种效应是由于界面上的原子或分子之间的相互作用引起的，导致纳米材料在界面处具有不同的化学、物理和电子性质。
界面效应对于纳米材料的催化、能源转换和生物应用等具有重要意义。
这些纳米材料的效应使其在多个领域具有广泛的应用，包括电子学、光电子学、催化剂、传感器、医学和能源等。
然而，纳米材料的独特性质也带来了一些挑战，如纳米材料的制备和表征、环境和生物安全性等问题需要得到充分考虑和管理。
纳米材料的效应

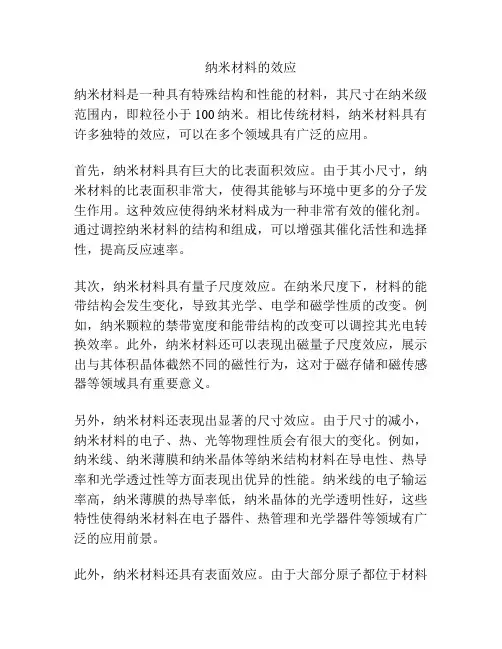

纳米材料的效应纳米材料是一种具有特殊结构和性能的材料，其尺寸在纳米级范围内，即粒径小于100纳米。
相比传统材料，纳米材料具有许多独特的效应，可以在多个领域具有广泛的应用。
首先，纳米材料具有巨大的比表面积效应。
由于其小尺寸，纳米材料的比表面积非常大，使得其能够与环境中更多的分子发生作用。
这种效应使得纳米材料成为一种非常有效的催化剂。
通过调控纳米材料的结构和组成，可以增强其催化活性和选择性，提高反应速率。
其次，纳米材料具有量子尺度效应。
在纳米尺度下，材料的能带结构会发生变化，导致其光学、电学和磁学性质的改变。
例如，纳米颗粒的禁带宽度和能带结构的改变可以调控其光电转换效率。
此外，纳米材料还可以表现出磁量子尺度效应，展示出与其体积晶体截然不同的磁性行为，这对于磁存储和磁传感器等领域具有重要意义。
另外，纳米材料还表现出显著的尺寸效应。
由于尺寸的减小，纳米材料的电子、热、光等物理性质会有很大的变化。
例如，纳米线、纳米薄膜和纳米晶体等纳米结构材料在导电性、热导率和光学透过性等方面表现出优异的性能。
纳米线的电子输运率高，纳米薄膜的热导率低，纳米晶体的光学透明性好，这些特性使得纳米材料在电子器件、热管理和光学器件等领域有广泛的应用前景。
此外，纳米材料还具有表面效应。
由于大部分原子都位于材料的表面，表面效应对纳米材料的性质和行为产生重要影响。
纳米材料的表面活性位点可以提供更多的反应中心，从而增强其催化性能。
同时，表面效应还能够调控纳米材料的稳定性、生物相容性和疏水性等方面的性质，为纳米材料的应用提供更多的可能性。
综上所述，纳米材料具有许多独特的效应，包括比表面积效应、量子尺度效应、尺寸效应和表面效应等。
这些效应使得纳米材料在催化剂、光电器件、磁性材料和生物医学等领域具有广泛的应用前景。
但同时也要注意纳米材料在环境和生物体中的安全性问题，合理控制和评估纳米材料的风险是使用纳米材料的必要条件。
纳米尺寸效应
纳米尺寸效应纳米是长度单位，原称毫微米，就是10^-9米（10亿分之一米）。
纳米科学与技术，有时简称为纳米技术，是研究结构尺寸在1至100纳米范围内材料的性质和应用。
纳米效应就是指纳米材料具有传统材料所不具备的奇异或反常的物理、化学特性，如原本导电的铜到某一纳米级界限就不导电，原来绝缘的二氧化硅、晶体等，在某一纳米级界限时开始导电。
这是由于纳米材料具有颗粒尺寸小、比表面积大、表面能高、表面原子所占比例大等特点，以及其特有的三大效应：表面效应、小尺寸效应和宏观量子隧道效应。
表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积／体积）与直径成反比。
随着颗粒直径变小，比表面积将会显著增大，说明表面原子所占的百分数将会显著地增加。
对直径大于0.1微米的颗粒表面效应可忽略不计，当尺寸小于0.1微米时，其表面原子百分数激剧增长，甚至1克超微颗粒表面积的总和可高达100平方米，这时的表面效应将不容忽略。
超微颗粒的表面与大块物体的表面是十分不同的，若用高倍率电子显微镜对金超微颗粒（直径为2*10^-3微米）进行电视摄像，实时观察发现这些颗粒没有固定的形态，随着时间的变化会自动形成各种形状（如立方八面体，十面体，二十面体多李晶等），它既不同于一般固体，又不同于液体，是一种准固体。
在电子显微镜的电子束照射下，表面原子仿佛进入了“沸腾”状态，尺寸大于10纳米后才看不到这种颗粒结构的不稳定性，这时微颗粒具有稳定的结构状态。
超微颗粒的表面具有很高的活性，在空气中金属颗粒会迅速氧化而燃烧。
如要防止自燃，可采用表面包覆或有意识地控制氧化速率，使其缓慢氧化生成一层极薄而致密的氧化层，确保表面稳定化。
利用表面活性，金属超微颗粒可望成为新一代的高效催化剂和贮气材料以及低熔点材料。
小尺寸效应随着颗粒尺寸的量变，在一定条件下会引起颗粒性质的质变。
由于颗粒尺寸变小所引起的宏观物理性质的变化称为小尺寸效应。
纳米金属材料的性能、应用与制备
由于以上特性的存在，使纳米金 属材料成为材料研究的热点，同 时金属及其合金纳米材料在现代 工业、国防和高技术发展中充当 着重要的角色。
三、纳米金属材料的应用
1.钴（Co)高密度磁记录材料 2.吸波材料 3.表面涂层材料 4.高效催化剂 5.导电浆料 6.高性能磁记录材料 7.高效助燃剂 8.高硬度、耐磨WC-Co纳米复合材料 9.Al基纳米复合材料 10.其他应用
注：电子浆料是制造厚膜元件的基础材料，是一种由固体粉末和有机溶剂经过三辊轧制混合
均匀的膏状物（可联想成牙膏、油漆等样子）。 厚膜技术是集电子材料、多层布线技术、表面微组装及平面集成技术于一体的微电子技术。
6.高性能磁记录材料 利用纳米铁粉矫顽力高、饱和磁化强度大、信噪比高和
抗氧化性能好等优点，可大幅度改善磁带和大容量软硬磁盘 的性能。
液相法特别适合制备组成均匀、纯度高的复合氧化物纳米粉体，但其缺点是 溶液中形成的粒子在干燥过程中，易发生相互团聚，导致分散性差，粒子粒度变 大。应用于液相法制备纳米微粒的设备比较简单，其生成的粒子大小可以通过控
制工艺条件来调整，如溶液浓度、溶液的PH值、反应压力、干燥方式等。
注：分散性：分散性固体粒子的絮凝团或液滴，在水或其他均匀液
铜及其合金纳米粉体用作催化剂效率高，选择性强，可用于二氧化碳和氢 合成甲醇等反应过程中的催化剂。通常的金属催化剂铁、铜、镍，钯、铂等制成 纳米微粒可大大改善催化效果。由于比表面积巨大和高活性，纳米镍粉具有极强 的催化效果，可用于有机物氢化反应、汽车尾气处理等。
5.导电浆料
用纳米铜粉替代贵金属粉末制备性能优越的电子浆料可大大降低成本，此 技术可促进微电子工艺的进一步优化。
注：1GHz=103MHz=106KHz=109Hz
纳米材料小尺寸效应的应用
纳米材料小尺寸效应的应用引言：提起“纳米”这个词，可能很多人都听说过，但什么是纳米，什么是纳米材料，可能很多人并不一定清楚，本文主要对纳米及纳米材料的研究现状和发展前景做了简介，相信随着科学技术的发展，会有越来越多的纳米材料走进人们的生活，为人类造福。
纳米技术具有极大的理论和应用价值，纳米材料被誉为“21世纪最有前途的材料”。
关键词：纳米材料小尺寸效应性质分类发展前景一、纳米材料及其性质纳米材料是指在三维空间中至少有一维处于纳米尺度范围(1-100nm)或由它们作为基本单元构成的材料，这大约相当于10~100个原子紧密排列在一起的尺度。
从尺寸大小来说，通常产生物理化学性质显著变化的细小微粒的尺寸在０.１微米以下，即１００纳米以下。
因此，颗粒尺寸在１～１００纳米的微粒称为超微粒材料，也是一种纳米材料。
粒度分布均匀、纯度高、极好分散，其比表面高，具有耐高温的惰性，高活性，属活性氧化铝；多孔性；硬度高、尺寸稳定性好，具有较强的表面酸性和一定的表面碱性，被广泛应用作催化剂和催化剂载体等新的绿色化学材料。
可广泛应用于各种塑料、橡胶、陶瓷、耐火材料等产品的补强增韧，特别是提高陶瓷的致密性、光洁度、冷热疲劳性、断裂韧性、抗蠕变性能和高分子材料产品的耐磨性能尤为显著。
以上这些性能决定了纳米材料在表面效应、小尺寸、量子尺寸效应、量子隧道效应、电子信息领域、航天航空、环保能源等各方面均有应用，尤其是在小尺寸方面的应用。
二、纳米科技的发展现状著名科学家钱学森指出:“纳米科技是21世纪科技发展的重点，会是一次技术革命，而且还会是一次产业革命”。
随着世界发达国家对纳米研究的深入，我国对纳米材料和技术也非常重视，为推动我国纳米技术成果产业化．国家通过财政投资并带动社会投资．希望通过5—10年的努力．造就一批具有市场竞争力的纳米高科技骨干企业。
已先后安排了许多纳米科技的研究项目，并取得显著成绩，纳米技术在许多方面已达到国际领先水平。
纳米材料的效应
纳米材料的效应引言：纳米材料是一种尺寸在纳米级别的材料，具有独特的物理、化学和生物性质。
由于其尺寸效应、表面效应和量子效应等特点，纳米材料在各个领域展现出了许多令人惊叹的效应。
一、尺寸效应纳米材料的尺寸通常在1-100纳米之间，与传统材料相比，其尺寸效应显著。
首先，纳米材料的比表面积大大增加，这使得纳米材料具有更高的表面活性和更强的反应活性。
其次，纳米材料的尺寸接近某些生物分子的尺寸，因此在生物医学领域具有更好的生物相容性和生物可降解性。
此外，纳米材料的尺寸效应还使得其在光学、电子学、磁学等领域具有独特的性能，如量子点的荧光性能、纳米线的电子输运性能等。
二、表面效应纳米材料的表面与体相相比具有更高的比例，因此纳米材料的表面效应显著。
首先，纳米材料的表面活性位点更多，这使得其具有更高的催化活性和选择性。
其次，纳米材料的表面能量更高，使得其具有更好的吸附性能，可以用于气体分离、水处理等领域。
此外，纳米材料的表面效应还可以用于制备纳米传感器、纳米电子器件等，具有重要的应用价值。
三、量子效应纳米材料的量子效应是指由于其尺寸较小，其电子、光子或声子等量子行为在纳米尺度上显著。
首先，量子点是一种具有量子限制的半导体纳米材料，其颗粒大小决定了其能带结构和能量间隙，因此具有可调控的光学性质。
其次，纳米线是一种具有特殊的电子输运性质的纳米材料，其电子的限制和散射效应使其具有较高的载流子迁移率。
此外，纳米材料的量子效应还可以用于制备高性能的光电器件、量子计算器件等，具有广阔的应用前景。
结论：纳米材料的效应包括尺寸效应、表面效应和量子效应等。
这些效应使得纳米材料在催化、传感、光电子、生物医学等领域展现出了许多令人惊叹的性能和应用。
随着纳米科技的不断发展，纳米材料的效应将进一步拓展，为各个领域带来更多的突破和创新。
纳米材料的四大效应
小尺寸效应：当纳米粒子尺寸与德布罗意波以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，对于晶体其周期性的边界条件将被破坏，对于非晶态纳米粒子其表面层附近原子密度减小，这些都会导致电、磁、光、声、热力学等性质的变化，这称为小尺寸效应我的理解是尺寸小了就会出现一些新的现象、新的特性。
从理论层面讲主要是由于尺寸变小导致了比表面的急剧增大。
由此很好地揭示了纳米材料良好的催化活性。
表面效应：是指纳米粒子表面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。
我觉得其实质就是小尺寸效应。
量子尺寸效应：当粒子尺寸降低到某一值时，金属费米能级附近的电子能级由准连续变为分立能级和纳米半导体微粒的能隙变宽的现象均称为量子尺寸效应。
可否直接说连续的能带变成能级。
宏观量子隧道效应：微观粒子具有穿越势垒的能力称为隧道效应。
近年来，人们发现一些宏观量，例如微粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应，它们可以穿越宏观系统的势垒而产生变化，故称为宏观量子隧道效应。
这两个更侧重于物理层面，总是不能很好的给出朴实的语言加以描述，甚是头疼。
既然是科普，我想如何将这四个概念给工人、初中生甚至是小学生说明白，至关重要。
表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积／体积）与直径成反比。
随着颗粒直径变小，比表面积将会显著增大，说明表面原子所占的百分数将会显著地增加。
对直径大于 0.1微米的颗粒表面效应可忽略不计，当尺寸小于0.1微米时，其表面原子百分数激剧增长，甚至1克超微颗粒表面积的总和可高达100平方米，这时的表面效应将不容忽略。
超微颗粒的表面与大块物体的表面是十分不同的，若用高倍率电子显微镜对金属超微颗粒（直径为 2*10^-3微米）进行电视摄像，实时观察发现这些颗粒没有固定的形态，随着时间的变化会自动形成各种形状（如立方八面体，十面体，二十面体多李晶等），它既不同于一般固体，又不同于液体，是一种准固体。
纳米材料的三个效应
纳米材料的三个效应
纳米材料在纳米尺度下表现出一些特殊的效应，主要有以下三个：
1. 尺寸效应：纳米材料的尺寸通常在纳米级别，具有高比表面积和量子尺寸效应。
由于其表面积相对较大，与体积相比更多的原子或分子位于表面，导致表面活性增加。
此外，由于尺寸接近原子或分子的尺度，纳米材料的物理和化学性质可能与宏观材料不同，如光学、磁性、电学等性质的变化。
2. 量子效应：当纳米材料尺寸接近或小于其特定量子限制时，量子效应开始显现。
量子效应是指在纳米尺度下，粒子的行为受到量子力学规律的显著影响。
例如，纳米材料的能带结构和电子输运性质可能与宏观材料有所不同，如量子点的能级结构、电子隧穿效应等。
3. 表面效应：由于纳米材料的高比表面积，表面效应在其性质和行为中起着重要作用。
表面效应指的是纳米材料表面原子或分子与环境之间的相互作用对其性质的影响。
纳米材料的表面活性位点增多，导致与周围环境的相互作用增强，从而改变了材料的光学、化学、催化等性质。
此外，表面效应还可以影响纳米材料的稳定性、生物相容性等方面。
这些效应使得纳米材料具有许多独特的性质和潜在的应用，如纳米电子器件、纳米传感器、纳米药物递送系统、纳米催化剂等。
然而，纳米材料也面临着一些挑战，如制备和表征的复杂性、稳定性问题以及与环境和生物系统的相互作用等。
因此，对纳米材料的研究和应用需要深入理解和有效管理这些特殊效应。
1/ 1。
纳米知识点1
1.量子尺寸效应：当粒子尺寸下降到某一值时，金属费米能级附近的电子能级由准连续变为离散能级的现象;纳米半导体颗粒存在不连续的最高被占据分子轨道（HOMO）和最低未被占据分子轨道能级(LUMO)，能隙变宽的现象，均称为量子尺寸效应。
2.小尺寸效应：当超细颗粒的尺寸与光波波长、德布罗意波长、以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏;非晶态纳米颗粒的颗粒表面层附近原子密度减小，导致声、光、电、磁、热、力学等特性呈现新的小尺寸效应。
{纳米相材料存在大量的晶界，使得电子散射非常强。
晶界原子排列越混乱，晶界厚度越大，对电子散射能力就越强。
界面这种高能垒导致纳米相材料的电阻升高。
一般对电子的散射可以分为颗粒（晶内）散射贡献和界面（晶界）散射贡献两个部分。
当颗粒尺寸与电子的平均自由程相当时，界面对电子的散射有明显的作用。
而当颗粒尺寸大于电子平均自由程时，晶内散射贡献逐渐占优势。
尺寸越大，电阻和电阻温度系数越接近常规粗晶材料，这是因为后者主要是以晶内散射为主。
当颗粒尺寸小于电子平均自由程时，界面散偏离粗晶情况，甚至出现反常现象。
例如，电阻粒子直径d温度系数变负值就可以用占主导地位的界面电子电子平均自由散射加以解释。
射起主导作用，这时电阻与温度的关系以及电阻温度系数的变化都明显地}3.表界面效应：纳米微粒尺寸小，表面能高，位于表面的原子占相当大的比例。
由于表面原子数增多，原子配位不足及高的表面能，使这些表面原子具有高的化学活性，催化活性，吸附活性。
表面效应是指纳米粒子表(界)面原子数与总原子数之比随粒径的变小而急剧增大后引起的性质上的变化。
4.宏观量子隧道效应：微观粒子具有贯穿势垒的能力称为隧道效应。
近年来，人们发现一些宏观量，例如微颗粒的磁化强度、量子相干器件中的磁通量等亦具有隧道效应，它们可以穿越宏观势垒而产生变化，故称为宏观量子隧道效应。
电子既具有粒子性又具有波动性，因此存在隧道效应。
pt尺寸效应
pt尺寸效应
PT尺寸效应是指当纳米颗粒的尺寸减小到一定范围内时，其物理和化学性质会发生变化的现象。
这种变化是由于纳米颗粒的表面效应、量子尺寸效应和界面效应等因素引起的。
在纳米材料中，由于表面原子比例的增加，表面能也会增加，导致纳米颗粒的稳定性下降。
此外，当纳米颗粒的尺寸减小到一定程度时，电子的行为也会发生变化，出现量子尺寸效应。
这些因素都会影响纳米材料的物理和化学性质。
例如，对于金属纳米颗粒来说，当其尺寸减小到一定范围内时，会出现局域表面等离子共振现象，导致吸收光谱的变化。
这种现象可以用于制备具有特定光学性质的材料。
此外，纳米颗粒的尺寸还会影响其催化活性、磁性和电导率等性质。
PT尺寸效应是纳米材料研究中一个重要的概念，它揭示了纳米颗粒尺寸对其物理和化学性质的影响规律，为设计和制备具有特定性能的纳米材料提供了理论基础。
量子纳米科技小尺寸带来的大进展
量子纳米科技小尺寸带来的大进展随着科技的不断进步和发展，量子纳米科技在过去几十年中取得了令人瞩目的成就。
尤其是小尺寸量子纳米科技的快速发展，给人类的科技和生活带来了革命性的改变。
本文将探讨小尺寸带来的大进展，以及它们对各个领域的影响。
一、小尺寸量子纳米科技的定义和特点小尺寸量子纳米科技是指通过利用纳米材料和量子效应，在纳米尺度范围内开发和应用的科技。
与传统的科技相比，小尺寸量子纳米科技具有以下几个主要特点：1. 尺寸效应：当尺寸接近纳米尺度时，材料的物理和化学性质会发生显著改变。
这种尺寸效应使得纳米材料在光学、电子学、磁学等方面具有独特的性能和应用潜力。
2. 量子效应：纳米材料中的电子和光子会表现出量子效应，如量子限制、量子隧道效应等。
这种量子效应为纳米材料的设计和应用提供了广阔的空间，使得小尺寸量子纳米科技在信息存储、传感器、量子计算等领域有着巨大的潜力。
3. 表面效应：由于纳米材料的巨大比表面积，其与周围环境的相互作用增强。
这种表面效应使得纳米材料在催化、传感、表面修饰等方面显示出独特的性能和应用优势。
二、小尺寸量子纳米科技在各领域的应用1. 电子学领域：小尺寸量子纳米科技在电子学领域有着广泛的应用。
通过纳米制造技术，可以制备出尺寸更小、性能更优的纳米电子器件，如纳米晶体管、量子点发光二极管等。
这些器件具有快速、高密度、低功耗的特点，可在信息处理、集成电路等方面带来革命性变革。
2. 材料科学领域：小尺寸量子纳米科技在材料科学领域有着重要的应用价值。
通过控制纳米材料的尺寸和形貌，可以调控材料的光学、磁学、力学等性质，实现对材料性能的精密设计。
同时，纳米材料还可以用于构建高效催化剂、传感器、高强度复合材料等，为能源、环境、航空航天等领域提供解决方案。
3. 生物医学领域：小尺寸量子纳米科技在生物医学领域有着广泛的应用前景。
纳米材料可以用作生物成像、药物传递、细胞治疗等方面的载体。
通过将药物包裹在纳米粒子中，可以提高药物的溶解度、稳定性和靶向性，减轻药物的副作用。
(完整)纳米材料四大效应及相关解释
纳米材料四大效应及相关解释四大效应基本释义及内容：量子尺寸效应:是指当粒子尺寸下降到某一数值时,费米能级附近的电子能级由准连续变为离散能级或者能隙变宽的现象。
当能级的变化程度大于热能、光能、电磁能的变化时,导致了纳米微粒磁、光、声、热、电及超导特性与常规材料有显著的不同。
小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时,晶体周期性的边界条件将被破坏,非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应。
对超微颗粒而言，尺寸变小，同时其比表面积亦显著增加,从而产生如下一系列新奇的性质.表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比.随着颗粒直径的变小，比表面积将会显著地增加,颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应。
宏观量子隧道效应：当微观粒子的总能量小于势垒高度时，该粒子仍能穿越这一势垒.近年来,人们发现一些宏观量，例如微颗粒的磁化强度，量子相干器件中的磁通量等亦有隧道效应，称为宏观的量子隧道效应。
四大效应相关解释及应用:表面效应球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比,故其比表面积(表面积/体积)与直径成反比。
随着颗粒直径的变小比表面积将会显著地增加.例如粒径为10nm时,比表面积为90m2/g；粒径为5nm时,比表面积为180m2/g；粒径下降到2nm时，比表面积猛增到450m2/g.粒子直径减小到纳米级，不仅引起表面原子数的迅速增加，而且纳米粒子的表面积、表面能都会迅速增加。
这主要是因为处于表面的原子数较多，表面原子的晶场环境和结合能与内部原子不同所引起的.表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合而稳定下来，故具有很大的化学活性，晶体微粒化伴有这种活性表面原子的增多，其表面能大大增加。
纳米颗粒的尺寸效应对磁性的影响
纳米颗粒的尺寸效应对磁性的影响随着纳米科学和纳米技术的迅猛发展，纳米材料的研究成为了科学界的热点之一。
其中，纳米颗粒作为纳米材料的重要代表之一，具有独特的物理和化学性质，引起了广泛的关注。
而在纳米颗粒中，尺寸效应是其中一个重要的影响因素，尤其在磁性方面。
从小尺寸开始，纳米颗粒的磁性随着尺寸的减小而呈现出独特的变化。
当纳米颗粒的尺寸达到纳米级别时，其表面原子和尺寸变得越来越重要。
尺寸效应使得表面原子的数量相对于体积原子的数量变得更加显著，从而导致了磁性的显著变化。
首先，较小尺寸的纳米颗粒磁性呈现出超顺磁性。
纳米颗粒的直径通常小于10纳米，表面的相互作用比体积更加显著。
在这种情况下，磁性行为主要由表面自旋相互作用所主导。
由于尺寸效应，表面原子自旋排列的不规则性增强，磁矩不同的表面原子分布更均匀。
因此，较小尺寸的纳米颗粒呈现出超顺磁性，表现出磁化率随温度增加而增加的特性。
随着纳米颗粒的尺寸进一步减小，达到纳米级别以下时，其磁性呈现出不同的变化。
纳米尺寸的进一步减小使得表面原子占据了颗粒中的绝大部分，而体积原子所占比例较小。
这导致了表面自旋相互作用更加显著，而体积自旋相互作用变得相对较弱。
在这种情况下，纳米颗粒的磁性行为主要由表面自旋相互作用所主导，呈现出铁磁性。
与超顺磁性不同的是，纳米颗粒的铁磁性表现出磁化率随温度减小而增加的特性。
除了超顺磁性和铁磁性，纳米颗粒的尺寸效应还会带来其他磁性行为的变化。
例如，在一些特殊情况下，当纳米颗粒的尺寸进一步缩小到纳米级别以下时，纳米颗粒可能会出现反铁磁性或者无序磁性。
这是由于在这种极小的尺寸下，表面自旋相互作用的增强使得纳米颗粒的自旋排列变得复杂。
这些不同的磁性行为不仅在理论上具有重要意义，也对纳米材料的实际应用具有重要的影响。
总的来说，纳米颗粒的尺寸效应对磁性的影响是复杂而多样的。
较小尺寸的纳米颗粒呈现出超顺磁性，而进一步减小尺寸则呈现出铁磁性。
此外，还存在着反铁磁性和无序磁性等特殊情况。
纳米材料特性
纳米材料特性纳米材料特性是指纳米级材料与宏观材料相比所具有的特殊性质。
纳米材料是指其粒径在纳米尺度范围内的材料，通常为1-100纳米。
以下是纳米材料的主要特性：1. 高比表面积：纳米材料具有较高的比表面积，这是由于其小尺寸导致与周围环境的接触面积相对较大。
这意味着纳米材料可以提供更多的活性表面，有助于增强材料的化学反应、吸附和催化性能。
2. 尺寸效应：纳米材料通常具有尺寸效应，即其性质随着粒径的减小而发生变化。
例如，金属纳米颗粒的熔点和电阻率会随着粒径的减小而降低，光学、电子和磁学性质也会发生变化。
这种尺寸效应可以使纳米材料表现出与宏观材料不同的性能。
3. 量子效应：当纳米材料的尺寸小到纳米级别时，其电子结构会发生明显变化，引发量子效应的出现。
量子效应可以改变纳米材料的光学、电子和磁性质，进而带来许多新的应用和性能。
4. 界面效应：纳米材料常常能够形成大量的界面，这是由于纳米粒子与周围环境的相互作用引起的。
这些界面可以提供额外的活性位点，促进物质的吸附、催化和反应过程。
此外，纳米材料之间的界面也可能引发一些新的现象和效应。
5. 磁性效应：纳米材料中的磁性效应是纳米尺度时才能显现的。
由于纳米材料的尺寸较小，其表现出的磁性特性与宏观材料不同。
纳米材料的磁性能够通过控制尺寸、形状和结构来调控，具有潜在的磁性应用前景。
6. 机械性能：纳米材料的较小尺寸使其具有出色的力学性能。
研究表明，纳米材料具有较高的强度、硬度和弹性模量。
这些优良的机械性能可能归因于尺寸效应的存在，即当尺寸减小到纳米级别时，晶体的位错运动受到限制。
7. 光学特性：纳米材料的光学性质也具有独特的特点。
由于其尺寸接近光的波长量级，纳米材料能够与光发生特殊的相互作用。
许多纳米材料展示了显著的光学增强效应、表面增强拉曼散射和荧光发射等。
总结起来，纳米材料具有高比表面积、尺寸效应、量子效应、界面效应、磁性效应、优异的机械性能和独特的光学特性。
这些特性使纳米材料在许多领域中具有广泛应用的潜力，包括能源、生物医学、电子学、催化剂等。
第三章 纳米材料基本的物理效应
（4）特殊的力学性质 4
由于纳米材料粒度非常微小,具有良好的表面效应 由于纳米材料粒度非常微小 具有良好的表面效应 克纳米材 具有良好的表面效应,1克纳米材 料的表面积达到几百平方米。因此,用纳米材料制成的产品其 料的表面积达到几百平方米。因此 用纳米材料制成的产品其 强度、柔韧度、延展性都十分优越 都十分优越， 强度、柔韧度、延展性都十分优越，就象一种有千万对脚的 毛毛虫，当它吸附在光滑的玻璃面上时，由于接触面积大， 毛毛虫，当它吸附在光滑的玻璃面上时，由于接触面积大， 12级台风有也吹不掉它。 级台风有也吹不掉它。 级台风有也吹不掉它 陶瓷材料在通常情况下呈脆性，陶瓷茶壶一摔就碎， 陶瓷材料在通常情况下呈脆性 ， 陶瓷茶壶一摔就碎 ， 然而 由纳米超微颗粒压制成的纳米陶瓷材料， 由纳米超微颗粒压制成的纳米陶瓷材料，竟然可以象弹簧一 良好的韧性。 样具有良好的韧性 样具有良好的韧性。 研究表明，人的牙齿之所以具有很高的强度， 研究表明 ， 人的牙齿之所以具有很高的强度 ， 是因为它是 由磷酸钙等纳米材料构成的。 由磷酸钙等纳米材料构成的。呈纳米晶粒的金属要比传统的 粗晶粒金属硬3～ 倍 至于金属 陶瓷等复合纳米材料 金属---陶瓷等复合纳米材料， 粗晶粒金属硬 ～5倍。至于金属 陶瓷等复合纳米材料，其 应用前景十分宽广。 应用前景十分宽广。
各种 元素 的 原 子具 有特 原子、大块晶体、和纳米晶的能态 定的 光谱 线， 如 钠 原子 具有 黄色 的 光 谱线 。由 无数的原子构成固体时， 单独 原子 的 能 级就 并合 成能 带， 由 于 电 子 数目 很多 ， 能 带 中能 级的间 距很 小， 因 此 可 以 看作 是连 续的， 从 能 带 理论 出发 成功 地 解 释了 大块 金属 、半 导 体、绝 缘体 原子 固体 固体能级填充 纳米晶 之间的联系与区别。
纳米材料的小尺寸效应
纳米材料的小尺寸效应吴顺康四川大学生命科学学院2021级生命科学拔尖班小尺寸现象产生的原因：纳米粒子的特性当粒子的尺寸进入纳米量级时，微粒内包含的原子数仅为100 ～10000 个，其中有50 ％左右为界原子，纳米微粒的微小尺寸和高比例的外表原子数导致了它的量子尺寸效应和其他一些特殊的物理性质。
小尺寸效应导致的性质〔以及局部应用〕由于纳米微粒的尺寸比可见光的波长还小，光在纳米材料中传播的周期性被破坏，其光学性质就会呈现与普通材料不同的情形。
例如，金属由于光反射显现各种颜色，而金属纳米微粒都呈黑色，说明它们对光的均匀吸收性、吸收峰的位置和峰的半高宽都与粒子半径的倒数有关。
⑵利用这一性质，可以通过控制颗粒尺寸制造出具有一定频宽的微波吸收纳米材料，可用于磁波屏蔽、隐形飞机等。
⑴此外，金属超微颗粒的光反射率极低，可低于1%，大约几毫米就可以完全消光。
可以利用此特性，高效持续的将太阳能转化为热能和电能。
在物质超细微化之后，纳米材料的熔点显著降低，犹在颗粒直径为10纳米时较为明显，例如金〔Au〕常规熔点在1064度；然而在颗粒尺寸减少到2纳米时仅为327度；由此，超细银粉制成的导电浆料可以进行低温烧结，此时的基片可以仅仅使用塑胶而不是高温陶瓷。
使用超细银粉，可以使膜厚均匀，覆盖面积大，省料而质量高。
纳米小尺寸效应的应用：纳米材料作为功能材料与产业技术的结合，具有很多潜在的应用价值。
小尺寸超微颗粒的磁性与大尺寸材料显著不同，在颗粒尺寸下降到0.02微米以下之后，其矫顽力可增加1000倍，假设进一步减小尺寸，其矫顽力反而可以降到0，呈现出超顺磁性。
利用超顺磁性颗粒的矫顽力特性，可以将磁性材料制造为用途广泛的液体。
⑶21世纪的信息社会，要求记录材料高性能化和高密度化，而纳米微粒能为这种高密度记录提供有利条件。
磁性纳米微粒由于尺寸小，具有单磁畴结构、矫顽力很高的特性，用它制作磁记录材料可以提高信噪比，改善图象质量，如日本松下电器公司已制出纳米级微粉录像带，其图像清晰、信噪比高、失真十分小；还可制成磁性信用卡、磁性钥匙、磁性车票等。
纳米晶材料的尺寸效应分析
纳米晶材料的尺寸效应分析纳米晶材料是一种在微观尺度上拥有特殊性质的材料。
由于其尺寸在纳米级范围内，与宏观材料相比，纳米晶材料具有许多独特的物理、化学和力学性质。
尺寸效应是指当材料的尺寸达到纳米级时，其物理和化学性质会发生显著变化的现象。
本文将对纳米晶材料的尺寸效应进行分析，探讨其对材料性能和应用的影响。
尺寸效应的第一个显著特点是表面积增大。
纳米晶材料具有较高的比表面积，这是由于其小尺寸导致其表面积相对于体积的增加。
较高的比表面积使纳米晶材料与环境之间的相互作用增大，增强了材料的催化活性和吸附能力。
此外，纳米晶材料的较大表面积也提高了材料的能量储存和传递效率，使其在能源领域具有广泛的应用前景。
除了表面积效应，纳米晶材料的尺寸效应还表现为量子尺寸效应。
在纳米级尺寸下，材料中的电子和晶格结构受到限制，在这一尺寸范围内，量子效应将显著影响材料的性质。
通过调控纳米晶材料的尺寸，我们可以改变其带隙大小、能带结构和表面电荷分布，从而有效调控材料的光电、电子输运和光催化等性质。
这使得纳米晶材料在光子学、电子学和光催化等领域具有广泛的应用前景。
进一步地，纳米晶材料的力学性质也会因尺寸效应而发生变化。
在宏观材料中，晶体缺陷和位错往往是材料的强度和韧性的主要限制因素。
然而，在纳米晶材料中，随着晶粒尺寸的减小，缺陷和位错的移动受到抑制，从而使其力学性能得到提升。
此外，尺寸效应还能够调控纳米晶材料的塑性和断裂行为，使其具有优异的韧性和强度特性。
因此，纳米晶材料在结构材料领域具有广泛的应用前景。
除了以上提到的性质外，纳米晶材料的尺寸效应还具有其他一些较为复杂的影响。
例如，调控纳米晶材料的尺寸可以改变其电荷输运性质和热导率。
此外，纳米晶材料的尺寸效应还能够调控材料的磁性和光学性质等。
这些复杂的尺寸效应为纳米晶材料的研究和应用提供了更为广阔的空间。
综上所述，纳米晶材料的尺寸效应对其性质和应用有着重要的影响。
通过调控材料的尺寸，我们可以实现对材料性能的有效调控和优化。
纳米催化的小尺寸效应
纳米催化的小尺寸效应1 纳米催化技术的概述随着科学技术的不断进步，纳米技术的应用也越来越广泛。
纳米技术的一个重要应用就是纳米催化。
纳米催化是指使用纳米颗粒作为催化剂来促进化学反应的过程。
纳米颗粒比普通催化剂具有更高的表面积和更短的扩散距离，从而提高了催化剂的活性和选择性。
此外，纳米催化还能节省催化剂的用量和反应温度，从而减少环境污染。
2 小尺寸效应纳米催化剂具有小尺寸效应，这是指纳米颗粒与普通颗粒相比，在物理、化学和材料学上表现出不同特性的现象。
其中，最重要的是小尺寸效应对催化活性的影响。
在纳米颗粒中，活性位点密度比普通颗粒高了很多。
由于催化活性与活性位点的数量成正比，因此，纳米颗粒比普通颗粒更有活性。
3 表面效应纳米颗粒的特殊结构使其具有更大的比表面积。
表面效应是指由于纳米颗粒表面的不同化学性质而产生的催化效应。
例如，在纳米金属催化剂中，金属表面上的电子在小尺寸下具有更高的能级，这使得这些电子能够更容易地参与化学反应和电子传递。
此外，也有研究发现，纳米颗粒的表面能可以影响催化反应速率，因为表面能决定了吸附物和催化剂之间的相互作用。
4 小尺寸效应的应用前景纳米催化技术具有广泛的应用前景。
例如，纳米催化可应用于有机合成、环境保护、新能源开发等领域。
在有机合成中，纳米催化可以降低反应活化能、提高反应速率、增强化学选择性，从而减少废弃物和降低文件制备成本。
在环境保护方面，纳米催化可以用于有害物质的去除和污染物的降解。
在新能源开发方面，纳米催化可以用于电化学储能技术、光催化和燃料电池技术的开发。
5 结论纳米催化技术的应用前景非常广阔，随着纳米技术的不断进步，纳米催化剂的活性和选择性会不断提高。
在应用纳米催化技术时，我们还要注意加强催化剂的稳定性，从而保证催化剂能够持久地发挥作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米材料的小尺寸效应
吴顺康四川大学生命科学学院2016级生命科学拔尖班
小尺寸现象产生的原因：
纳米粒子的特性当粒子的尺寸进入纳米量级时，微粒内包含的原子数仅为100 ～10000 个，其中有50 ％左右为界原子，纳米微粒的微小尺寸和高比例的表面原子数导致了它的量子尺寸效应和其他一些特殊的物理性质。
小尺寸效应导致的性质（以及部分应用）
由于纳米微粒的尺寸比可见光的波长还小，光在纳米材料中传播的周期性被破坏，其光学性质就会呈现与普通材料不同的情形。
例如，金属由于光反射显现各种颜色，而金属纳米微粒都呈黑色，说明它们对光的均匀吸收性、吸收峰的位置和峰的半高宽都与粒子半径的倒数有关。
⑵利用这一性质，可以通过控制颗粒尺寸制造出具有一定频宽的微波吸收纳米材料，可用于磁波屏蔽、隐形飞机等。
⑴此外，金属超微颗粒的光反射率极低，可低于1%，大约几毫米就可以完全消光。
可以利用此特性，高效持续的将太阳能转化为热能和电能。
在物质超细微化之后，纳米材料的熔点显著降低，犹在颗粒直径为10纳米时较为明显，例如金（Au）常规熔点在1064度；然而在颗粒尺寸减少到2纳米时仅为327度；由此，超细银粉制成的导电浆料可以进行低温烧结，此时的基片可以仅仅使用塑胶而不是高温陶瓷。
使用超细银粉，可以使膜厚均匀，覆盖面积大，省料而质量高。
纳米小尺寸效应的应用：
纳米材料作为功能材料与产业技术的结合，具有很多潜在的应用价值。
小尺寸超微颗粒的磁性与大尺寸材料显著不同，在颗粒尺寸下降到0.02微米以下之后，其矫顽力可增加1000倍，若进一步减小尺寸，其矫顽力反而可以降到0，呈现出超顺磁性。
利用超顺磁性颗粒的矫顽力特性，可以将磁性材料制造为用途广泛的液体。
⑶21世纪的信息社会，要求记录材料高性能化和高密度化，而纳米微粒能为这种高密度记录提供有利条件。
磁性纳米微粒由于尺寸小，具有单磁畴结构、矫顽力很高的特性，用它制作磁记录材料可以提高信噪比，改善图象质量，如日本松下电器公司已制出纳米级微粉录像带，其图像清晰、信噪比高、失真十分小；还可制成磁性信用卡、磁性钥匙、磁性车票等。
将磁性纳米微粉通过界面活性剂均匀分散于溶液中制成的磁体，在宇航、磁制冷、显示及医药中已广泛应用。
⑴纳米粒子的高比表面积、高活性使之在传感器方面成为最有前途的材料。
外界环境(如温度、光、湿度等)的改变会迅速引起材料表面或界面离子价态和电子输运的变化，利用其电阻的显著变化可以制成传感器，而且响应速度快，灵敏度高。
20世纪80年代初，日本已研制出SnO，纳米薄膜传感器，纳米陶瓷材料传感器也具有很大潜力。
例如利用纳米LiNbO，LiTiO，PZT和SrTiO的热电效应，可制成红外检测传感器。
纳米材料由于具有特殊的光学性能，可作为非线性光学材料、特异吸光材料、军事航空中用的吸电磁波隐形飞机军舰材料等。
如用纳米微粒制成的光纤材料可以降低光导纤维的传输损耗；红外线反射膜材料可用于节能方面等。
陶瓷材料在通常情况下呈现脆性，由纳米超微粒制成的纳米陶瓷材料具有良好的韧性，(由于纳米超微粒制成的固体材料具有大的界面，界面原子排列相当混乱)，纳米金属同体的硬度比一般粗晶体材料高3～5倍，由氟化磷酸钙等纳米材料构成的人的牙齿具有很高的强度，当材料或那挚特性产生的机制被限制在小于某些临界长度尺寸的空间之内时特性就会改
变。
固体物质在粗晶体尺寸时有其固体的溶点，超微化后则熔点降低(如银的常规溶点为690℃，超细银溶点变为100℃；在钨颗粒中加入O．1％～0．5％的质量比的纳米Mi粉，烧结温度可从3000℃降为1200～1300℃)，超微粒子的小尺寸效应除在热学性质表现明显，还表现在导电性、介电性、声学性、化学性能方面。
⑴
总结
21 世纪，社会生产力的迅速发展对材料性能提出了更新、更高的要求，材料的尺寸也越小。
而纳米材料将是起重要作用的关键材料之一，凭借纳米材料的原料高利用率、功能运用前景广阔、应用领域广泛、高科学技术含量、物理化学性质突出等特点。
它将是当今新材料研究领域中最富有活力、对未来国家的工业、经济和社会发展有着十分重要影响的一类材料。
这种人们肉眼看不见的极微小的物质类别一定会给信息、生物工程、能源、环境、先进制造技术、国防各个领域带来一场划时代性的技术变革。
参考文献：
⑴、《纳米材料的性能及其应用领域》
高新，李稳宏，王锋，杨清翠
(西北大学化学工程系，陕西西安7 10069 )
⑵Tomanek D and Enbody R J. Science and application of Nanotubes 2000
⑶《纳米科技》第三期Jun 2004。
