一文教你读懂谐波测量方法
谐波电流的常识与检测,了解一下!
谐波电流的常识与检测，了解一下！
本篇文章主要从谐波电流的常识与检测两方面进行深入讲解，下面就跟着小编一起来好好研究一下谐波电流那些知识点吧！
常规谐波电流检测法的分类
谐波检测的环节一般不需要准确得到各次谐波具体的多少，只用得出的总得电流之和，这个和可以使谐波电流、无功电流或者它们两个的和。
当三相电流发生不对称时，能够检测出所有的有害电流地和。
常规的谐波电流检测法有如下几种: 模拟带通滤波器检测法、基于Fryze时域分析法和基于Akagi 的瞬时无功理论检测法等。
一、模拟带通滤波器检测法
谐波电流检测的研究有着很多年的历史，众多的专家学者一直探讨研究。
早期的谐波电流检测法是利用模拟滤波器得以实现的，具体方法有两种，都是通过滤波方式的到结果的。
一种是使用陷波器，先通过对滤波器的设置，将滤除基波的电流分量滤除掉，流过谐波成分，从而得到谐波电流；另一种方法是使用带通滤波，先通过设定滤波参数，使电流的谐波分量不得通过，电流的基波分量通过，然后将被检测的电流与滤波后的基波电流分量做差，从而得到谐波电流信号。
但是无论是使用陷波器还是带通滤波器，这种检测方法依然是存在着很多的缺点，譬如测量的灵敏性差，测量误差大、设计难度高、易受电网频率变化、电路参数变化的干扰等，随着谐波电流检测技术的不断进步和发展，谐波电流检测准确性和实时性要求的提高，这种检测方法已很少采用了。
二、基于Fryze时域分析的有功电流分离法
随着现代科学技术水平地发展，出现了应用采用傅里叶分析法的数学手段。
谐波检测方法分析
的时频局部化分析方法。这就是说在高频部分具有较低的频率 分辨率和较高的时间分辨率 ，在低频部分具有较低的时间分辨 率和较高 的频率分辨率 ，不但可 以应用于平稳信号 ，而且可 以 应 用于分析非平稳信号。利用离散小波变换可 以将信号分解到
学术研讨 ｌ １ １ ５
信号 分解 的结果 ，使用多分辨率 的概念 ，低频段 的结果不含谐 波的基波分量 。利用该算法可以使用软件进行谐波检测 ，该方
法 计 算速 度 快 ，可 以快 速 跟 踪谐 波 的 变 化 。 但它 也 有 固 有 的缺
陷 ，反映在窗 口能量不集中 ，有频率重叠现 象 ，需要找到能量 集 中、分 频严格 的小波函 数。 目前 ，尚未 出现理 想的小波 函 数。多分辨率分析是小波变化 的一个特点 ，并且在时域和频域
用。
谐 波 检 测 方 法 分 析
◇ 陕西铁 路 工程 职业技 术 学 院 王语 园
随着 电力 电子器件 的大量使 用 ，电力系统 谐波污染 日益
利用神经网络进行谐波测量 ，即使 用神经元来代替带通或
带 阻 滤 波 器检 测 法 中 的带 通 滤 波 器 和检 波 器 。待 测 量信 号 作 为 神 经 网络 的 输 入 ，相 当于 放 大 器 的 输 出信 号 。检 波器 的输 出信 号 对 应 神 经 网 络 的输 出 。通 过 这 种 方 法可 以得 到 所 要 测量 的各 次 谐 波 信 号 的 幅值 ，输 出为 零 就 可 以 判 断为 被 测 信号 中不 含 某 次谐波。
构建三相 电路 。这一方法主要优 点是 当电网 电压对称且无畸变
时 ，各电流分量的测量电路比较简单 ，并且延时少。 在这种方法 中，需要用到与瑚 电网 电压 ｅ 同相位的余弦 信号一 ｃ ｏ ｓ ｔ ０ ｔ ￣ ＇ ｌ ｌ 对应的正弦信号ｓ ｉ ｎ ｔ ｏ ｔ ，它们可以由一个正 、余弦 信号发生器和一个锁相环得到。根据定义可以计算得 出 、 ， 再经过低通滤波器 （ Ｌ Ｐ Ｆ） 滤波得出 ｆ 、 。 的直流分量 ｚ 、 。
电力系统谐波的基本特性和测量,配网中的谐波源
电力系统谐波的基本特性和测量谐波是一个周期电气量的正弦波分量，其频率是基波频率的整数倍数。
理论上看，非线性负荷是配电网谐波的主要产生因素。
非线性负荷吸收电流和外加端电压为非线性关系，这类负荷的电流不是正弦波，且引起电压波形畸变。
周期性的畸变波形经过傅立叶级数分解后，那些大于基频的分量被称作谐波。
非线性负荷除了产生基频整次谐波外，还可能产生低于基频的次谐波，或高于基波的非整数倍谐波。
电力系统中出现系统短路、开路等事故，而导致系统进入暂态过程引起的谐波，将不归属谐波治理的范畴。
要治理谐波改善供电品质，需要了解谐波类型。
谐波按其性质和波动的快慢可分成四类：准稳态谐波、波动谐波、快速变化的谐波和间谐波四类。
因其多样性和随机性，在实际工作中，要精确评估谐波量值非常困难，所以在IEC 6100-4-7标准中对前三类谐波进行了规定，推荐采用数理统计的方法对谐波进行测量。
兼顾数理统计和数据压缩的需要，标准对测量时段以及通过测量值计算谐波值提出了建议。
国标GB/T 14549-1993采用观察期3s有效测量的各次谐波均方根值的95%概率作为评价谐波的标准。
为简便实用，将实测值按由大到小的方式排序，在舍去前5%个大值后剩余的最大值，近似作为95%的概率值。
实际工作中，通常采用谐波测试仪来监测和分析谐波。
一般来说，将用户接入公用电网的公共连接点作为谐波监测点，测量该点的电压和注入公共电网的电流后，通过对电压和电流的分析，取得谐波测量资料。
相对单点的谐波测量而言，从区域或整个电网角度来看，谐波源的定位和确定谐波模型进而分析它是一个相对复杂的过程。
谐波源定位，一般采用功率方向法和瞬时负荷参数分割法。
而谐波模型分析的方法一般有三种：非线性时域仿真、非线性和线性频率分析。
三种方法的相同点是对电网作适当的线性化处理，只是在处理非线性设备时采取了不同的模拟方式。
配网中的谐波源严格意义上讲，电力网络的每个环节，包括发电、输电、配电、用电都可能产生谐波，其中产生谐波最多位于用电环节上。
谐波检测方法
谐波检测方法谐波是指在正弦波中，频率是基波频率的整数倍的波。
在电力系统中，谐波是一种常见的问题，它会导致电气设备的过热、损坏甚至系统的不稳定。
因此，对谐波进行有效的检测和分析是非常重要的。
本文将介绍几种常见的谐波检测方法。
首先，最常用的方法是使用谐波分析仪进行检测。
谐波分析仪是一种专门用于检测电力系统中谐波的仪器，它可以测量各次谐波的幅值、相位和频率，帮助工程师们全面了解系统中的谐波情况。
通过谐波分析仪的检测数据，可以快速准确地定位谐波源，并采取相应的措施进行治理。
其次，另一种常见的谐波检测方法是使用数字保护装置进行在线监测。
数字保护装置在电力系统中起着重要的作用，它不仅可以对系统的电气参数进行监测和保护，还可以实时检测系统中的谐波情况。
通过数字保护装置的在线监测，工程师们可以及时发现系统中的谐波问题，并进行相应的调整和控制，确保系统的安全稳定运行。
另外，还有一种比较简单粗暴的方法是使用示波器进行检测。
示波器是一种常见的通用仪器，它可以显示电压和电流随时间变化的波形图像。
通过观察波形图像，工程师们可以初步判断系统中是否存在谐波，并大致了解谐波的频率和幅值。
虽然示波器不能像谐波分析仪那样精确地测量各次谐波的参数，但在一些简单的情况下，也可以发挥一定的作用。
最后，还有一种比较新颖的方法是使用智能电网技术进行谐波检测。
智能电网技术是近年来发展起来的一种新型技术，它可以实现对电力系统的智能监测和控制。
通过智能电网技术，工程师们可以实时监测系统中的谐波情况，并利用智能算法进行分析和预测，为系统的稳定运行提供有力的支持。
总之，谐波检测是电力系统中非常重要的一环，它关乎着系统的安全稳定运行。
针对不同的情况，工程师们可以选择合适的方法进行谐波检测，及时发现和解决系统中的谐波问题，保障电力系统的正常运行。
希望本文介绍的几种谐波检测方法能够为工程师们在实际工作中提供一定的参考和帮助。

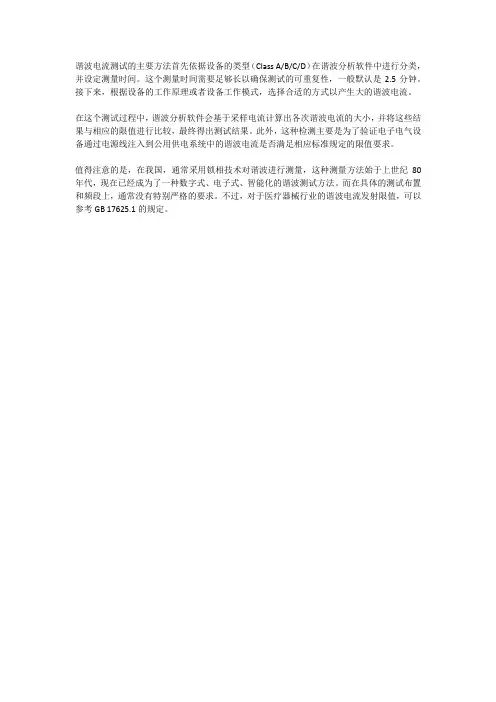

谐波电流测试方法
谐波电流测试的主要方法首先依据设备的类型（Class A/B/C/D）在谐波分析软件中进行分类，并设定测量时间。
这个测量时间需要足够长以确保测试的可重复性，一般默认是2.5分钟。
接下来，根据设备的工作原理或者设备工作模式，选择合适的方式以产生大的谐波电流。
在这个测试过程中，谐波分析软件会基于采样电流计算出各次谐波电流的大小，并将这些结果与相应的限值进行比较，最终得出测试结果。
此外，这种检测主要是为了验证电子电气设备通过电源线注入到公用供电系统中的谐波电流是否满足相应标准规定的限值要求。
值得注意的是，在我国，通常采用锁相技术对谐波进行测量，这种测量方法始于上世纪80年代，现在已经成为了一种数字式、电子式、智能化的谐波测试方法。
而在具体的测试布置和频段上，通常没有特别严格的要求。
不过，对于医疗器械行业的谐波电流发射限值，可以参考GB 17625.1的规定。
谐波检测方法
谐波检测方法谐波是指在周期性波形中，频率是基波频率的整数倍的波动。
在电力系统中，谐波是一种常见的电力质量问题，它会导致设备损坏、系统效率降低以及电网稳定性下降。
因此，对谐波进行及时准确的检测是非常重要的。
本文将介绍几种常见的谐波检测方法。
1. 传统的谐波检测方法。
传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪。
示波器可以用来观察电压和电流的波形，通过观察波形的畸变程度来初步判断是否存在谐波。
功率分析仪可以用来检测电网中的功率因数、谐波含量等参数，从而判断谐波的情况。
而谐波分析仪则可以更加准确地分析出各次谐波的含量和频率，对谐波进行更深入的分析。
2. 基于数字信号处理的谐波检测方法。
随着数字信号处理技术的发展，基于数字信号处理的谐波检测方法也得到了广泛的应用。
通过对电压和电流信号进行采样和数字化处理，可以利用傅里叶变换等算法准确地分析出各次谐波的频率和幅值。
这种方法不仅精度高，而且可以实现自动化检测，大大提高了谐波检测的效率和准确性。
3. 基于智能算法的谐波检测方法。
近年来，人工智能和机器学习技术的发展为谐波检测提供了新的思路。
利用神经网络、支持向量机等算法，可以从复杂的电力信号中自动提取谐波特征，实现对谐波的智能识别和检测。
这种方法不仅可以应对电网中谐波信号多变、复杂的特点，而且还可以不断优化模型，提高检测的准确性和鲁棒性。
4. 基于频域分析的谐波检测方法。
频域分析是一种常见的信号处理方法，对于谐波检测也有着重要的应用。
通过将电压和电流信号转换到频域，可以清晰地观察到各次谐波的频率和幅值，从而实现对谐波的准确检测。
同时，频域分析还可以结合滤波技术，去除基波以外的谐波成分，进一步提高谐波检测的精度。
总结。
谐波检测是电力系统中非常重要的一环，对于保障电网安全稳定运行具有重要意义。
传统的谐波检测方法虽然已经比较成熟，但在精度和自动化方面仍有待提高。
基于数字信号处理和智能算法的谐波检测方法是未来的发展方向，可以更好地适应复杂多变的电力系统环境，实现对谐波的快速、准确检测。
谐波电流测试方法
谐波电流测试方法谐波电流的存在会对电力系统产生一定的影响，因此准确地测试和分析谐波电流显得尤为重要。
在本文中，我们将介绍一种常用的谐波电流测试方法，以帮助读者更好地理解和应用于实际工程中。
一、谐波电流测试的背景在电力系统中，电流通常由正弦波组成，但谐波电流则包含了频率是基波频率整数倍的成分。
这些谐波电流可能会导致电力系统中出现电压失真、功率损耗以及设备故障等问题。
因此，对谐波电流进行准确可靠的测试是非常重要的。
二、谐波电流测试的原理谐波电流测试的原理是利用谐波分析仪对电流进行检测和分析。
该仪器能够分解电流波形，并直观地显示谐波电流及其幅值、相位等相关参数。
谐波分析仪通常采用采样技术和数字信号处理等先进技术，以确保测试的准确性和精度。
三、谐波电流测试的步骤1. 准备工作：首先，确保测试设备和测试仪器工作正常。
检查电流传感器的连接和校准，确保其准确地测量电流信号。
2. 测试回路：选择需要测试的电流回路，并将测试仪器的传感器连接到回路上。
根据实际情况，选择合适的传感器类型和连接方式。
3. 设置测试参数：根据具体需求，设置测试仪器的参数。
包括采样频率、谐波阶数等。
根据测试仪器的使用说明书，正确设置参数能够提高测试的准确性。
4. 进行测试：启动测试仪器，开始进行电流测试。
测试仪器会自动采集和分析电流信号，并将测试结果以图形或数据的形式显示出来。
5. 分析和结果：根据测试结果，进行谐波电流的分析和判断。
根据具体情况，评估谐波电流对电力系统的影响，并采取相应的措施进行处理。
四、谐波电流测试的注意事项1. 保护设备：在进行电流测试时，特别是在高电压环境下，务必采取必要的安全措施，保护测试仪器和测试人员的安全。
2. 数据可靠性：测试过程中，应确保测试数据的可靠性和准确性。
避免测试误差和干扰，保持测试环境的稳定和静默。
3. 结果分析：对测试结果进行全面和综合的分析，不仅仅局限于谐波电流的幅值和相位等参数，还需考虑电流的谐波分布、波形失真等因素。
电力系统谐波的危害及测量方法
电力系统谐波的危害及测量方法随着电力电子技术的发展及其广泛应用，电力电子装置带来的谐波问题对电力系统安全运行构成的潜在威胁日趋严重，谐波污染已被认为是电网的一大公害，引起世界各国的高度重视，它涉及电力电子技术、电力系统、电气自动化技术、理论电工等领域。
其中谐波测量是谐波问题中的一个重要分支。
本文根据国内外有关资料，对各种谐波测量方法进行了综述。
根据测量原理的不同，谐波测量方法可以分成以下几类：基于傅立叶变换理论、基于瞬时无功功率理论、基于神经网络理论和基于小波变换理论。
1.谐波的危害谐波是电网的一大公害，因此对电力系统谐波问题的研究越来越引起人们的重视。
1.1对供配电线路的危害(1)影响线路的稳定运行。
供配电系统中的电力线路与电力变压器，一般采用电磁式继电器、感应式继电器或晶体管继电器予以检测保护，使得在故障情况下保证线路与设备的安全。
但对于电磁式继电器与感应式继电器，谐波含量高时，易使继电保护误动作，因而在谐波影响下不能全面有效地起到保护作用。
晶体管断电器虽然具有许多优点，但由于采用了整流取样电路，容易受谐波影响，产生误动或拒动。
因此，谐波将严重威胁供配电系统的稳定与安全运行。
(2)影响电网的质量。
电力系统中的谐波能使电网的电压与电流波形发生畸变。
如民用配电系统中的中性线，由于荧光灯、调光灯、计算机等负载，会产生大量的奇次谐波，其中3次谐波的含量较多，可达40%;三相配电线路中，相线上3的整数倍谐波在中性线上会叠加，使中性线的电流值可能超过相线上的电流。
另外，相同频率的谐波电压与谐波电流要产生同次谐波的有功功率与无功功率，从而降低电网电压，浪费电网的容量。
1.2对电力设备的危害(1)对电容器的危害。
当电网存在谐波时，投入电容器后其端电压增大，通过电容器的电流增加得更大，使电容器保护测控装置损耗功率增加。
对于膜纸复合介质电容器，允许有谐波时的损耗功率为无谐波时损耗功率的1.38倍;对于全膜电容器，允许有谐波时的损耗功率为无谐波时的1.43倍。
谐波如何测试？
谐波如何测试？1.谐波测试两种主要方式有源RF和FEM的第二个关键属性是谐波行为。
谐波行为由非线性器件引起，会导致在比发射频率高数倍的频率下产生输出功率。
由于许多无线标准对带外辐射进行了严格的规定，所以工程师会通过测量谐波来评估RF或FEM是否违反了这些辐射要求。
测量谐波功率的具体方法通常取决于RF的预期用途。
对于通用RF等器件备来说，谐波测量需要使用连续波信号来激励DUT，并测量所生成的不同频率的谐波的功率。
相反，在测试无线手机或基站RF时，谐波测量一般需要调制激励信号。
另外，测量谐波功率通常需要特别注意信号的带宽特性。
1)使用连续波激励测量谐波使用连续波激励测量谐波需要使用信号发生器和信号分析仪。
对于激励信号，需要使用信号发生器生成具有所需输出功率和频率的连续波。
信号发生器生成激励信号后，信号分析仪在数倍于输入频率的频率下测量输出功率。
常见的谐波测量有三次谐波和五次谐波，分别在3倍和5倍的激励频率下进行测量。
RF信号分析仪提供了多种测量方法来测量谐波的输出功率。
一个直截了当的方法是将分析仪调至谐波的预期频率，并进行峰值搜索以找到谐波。
例如，如果要测量生成1GHz信号时的PA三次谐波，则三次谐波的频率就是3GHz。
测量谐波功率的另一种方法是使用信号分析仪的零展频（zero span）模式在时域中进行测量。
配置为零展频模式的信号分析仪可以有效地进行一系列功率带内测量，并将结果以时间的函数形式表现出来。
在此模式下，可以在时域上测量选通窗口中不同频率的功率，并使用信号分析仪内置的取平均功能进行计算。
2)使用调制激励的谐波实际上，许多PA被用来放大调制信号，而且这些PA的谐波性能需要调制激励。
与使用连续波类似，通常在接近设备饱和点的功率电平下，将已知功率激励信号发送到PA的输入端。
测量谐波输出功率时，工程师通常会根据测量时间和所需的准确度等不同限制条件而采用图通方法。
实际上，3GPP LTE和IEEE 802.11ac等无线标准并没有对谐波的要求进行具体的规定，而是规定了在一定频率范围内最大杂散辐射要求。
频谱分析仪测量谐波的方法
频谱分析仪测量谐波的方法嘉兆科技无线电工程应用不仅要对射频信号的谐波进行测量，有时还要确定音频信号的总谐波失真(THD)。
射频信号可能是已调信号或连续波信号。
这些信号可以由有漂移的压控振荡器(VCO)或稳定的锁相振荡器或合成器产生。
现代频谱分析仪能利用本文中所述方法来进行这些测量。
本文还将讨论如何断定在分析设备或被测器件(DUT)中是否产生谐波、对不同类型信号的最佳测量方法以及对数平均、电压单位和均方根值(ms)计算的利用。
我们这里所处理的所有信号均假定为周期信号，亦即它们的电压随时间的变化特性是重复的。
傅里叶变换分析可以将任何重复信号表示为若干正弦波之和。
按一定目的产生的频率最低的正弦波称为基频信号。
其它正弦波则称为谐波信号。
可以利用频谱分析仪来测量基频信号及其谐波信号的幅度。
谐波常常是人们不希望存在的。
在无线电发射机中，它们可能干扰射频频谱的其它用户。
例如，在外差接收机的本振(LO)中，谐波可能产生寄生信号。
因此，通常应对它们进行监控并将其减小到最低限度。
利用频谱分析仪对信号进行测量时，分析仪的电路也会引入其自身的某种失真。
为了进行精确测量，用户需要了解所测得的失真究竟是所考察的信号的一部分还是由于引人分析仪所引起的。
分析仪所产生的失真起因于某些微弱非线性特性(因为它没有理想线性特性)。
因此，可以用表明输出电压(O)与输入电压(I)之间的关系的泰勒(Taylor)级数来表示频谱分析仪的信号处理特性：V0=K1V i+K2V i2+K3V3i (1)式中V0=输出电压V i=输入电压K1、K2和K3均为常数利用上面的关系式，可以直接证明：输入电压加倍将引起V i2项增加4倍(6dB)，因而引起对正弦波的二次谐波响应增加4倍。
类似类推，三阶谐波失真随输入电平按三次方规律增加。
有两种方法即依靠技术指标或实验能断定分析仪是否对测出的失真有影响。
为了依据分析仪的谐波失真技术指标来判断其影响，利用对失真量级的了解，将相对于分析仪输入混频器上的特定信号以伽给出的那些技术指标变换成针对选择的输入电平给出的dBC。
谐波的定义及测试方法
供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。
谐波频率与基波频率的比值（n=fn/f1） 称为谐波次数。
电网中有时也存在非整数倍谐波，称为非谐波（Non-harmonics ）或分数谐波。
谐波实际上是一种 干扰量，使电网受到“污染”。
目前公司常用测试输入电流谐波的仪器有TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析），测试输出电压谐波的仪器有GW GAD-201G （失真仪）和TEK 系列示波器（可采用WAVESTAR 软件进行谐波分析）。
使用下面的方法计算信号的THD ： () ++++++=272625242322211A A A A A A A THD 其中A 1是幅频特性中基波的幅值，而A 2 、A 3、A 4、A 5、……分别是2、3、4、5、……次谐波的幅值。
选取不同数量的谐波分量，可以计算出对应的THD 值。
采用WAVESTAR 软件进行分析可以得到完整谐波分析数据，下图为分析得出的柱型图，从图中可以针对各次谐波异常的状况采取相应的对策进行改善： Harmonic magnitude as a % of the fundamental amplitude0.0%0.7%1.5%2.2%3.0%3.7%4.4%5.2%5.9%6.6%7.4%8.1%Voltage:Current: Ch 1# Harmonics: 20Type: Current Magnitude波峰因数定义为交流信号峰值与有效值之比（峰均比），典型的波峰因数是： 正弦波：1.414；方波： 1；25％的占空比的脉冲：2 。
波峰因数（CREST FACTOR ）的概念在UPS 行业是用来衡量UPS 带非线性负载的能力，对线性负载（R LOAD ）而言，正弦波电流峰值Ipeak 与均方根值Irms 之比为1.414:1；在非线性负载（RCD LOAD ）时，波峰因数则被认定为：在相同的有功功率条件下，非线性负载的电流峰值与非线性负载电流均方根值之比。
谐波检测方法
谐波检测方法
谐波检测方法是指在信号处理中，通过分析信号的频谱特性来确定信号中存在的谐波成分的方法。
谐波是指信号频谱中除了基频外的整数倍频率分量，它们与基频之间存在特定的相位关系。
常见的谐波检测方法有以下几种：
1. 傅里叶变换法：将信号通过傅里叶变换转换到频域，并观察频谱图形，可以直观地看出信号中的谐波成分。
2. 自相关法：通过计算信号与自身的互相关函数，通过互相关函数的峰值位置和幅值大小来判断谐波成分。
3. 采样定理法：根据采样定理，对信号进行适当的采样频率，然后通过频谱分析判断谐波成分。
4. 非线性系统法：对非线性系统进行分析和建模，通过观察系统输出与输入之间的相位和幅值特性来确定谐波成分。
5. 数字滤波法：利用数字滤波器将非谐波成分滤除，只留下谐波成分，从而实现谐波检测。
这些方法可以单独使用或者结合使用，根据具体的应用场景和信号特点选择合适的方法。
谐波检测方法
谐波检测方法谐波检测是电力系统中重要的一项技术，它能够有效地检测电网中的谐波问题，并采取相应的措施进行处理。
在电力系统中，谐波是一种频率为基波频率整数倍的电压或电流波形，它会对电网的稳定性和设备的正常运行造成影响。
因此，谐波检测方法的研究和应用具有重要的意义。
一种常见的谐波检测方法是使用谐波分析仪。
谐波分析仪能够对电网中的电压和电流进行实时监测，并通过数据分析得出谐波分量的大小和频率。
通过谐波分析仪，我们可以清楚地了解电网中存在的谐波问题，为后续的处理提供重要的数据支持。
除了谐波分析仪，还可以利用数字保护装置进行谐波检测。
数字保护装置在保护电网安全稳定运行的同时，也具有谐波检测的功能。
它能够实时监测电网中的谐波情况，并在发现异常时及时做出响应，保护电网设备不受谐波的影响。
此外，还可以利用传统的电力仪表进行谐波检测。
虽然传统的电力仪表在谐波检测方面功能较弱，但在一些小型电力系统中仍然具有一定的应用前景。
通过对电压和电流波形的采集和分析，传统的电力仪表也能够发现电网中的谐波问题，并为后续的处理提供参考。
除了以上介绍的几种谐波检测方法，还有一些新型的谐波检测技术正在不断发展和完善。
例如，基于人工智能的谐波检测方法，能够通过对大量数据的学习和分析，实现对电网中谐波问题的自动识别和预警。
这些新技术的应用将进一步提高谐波检测的准确性和效率，为电力系统的安全稳定运行提供更加可靠的保障。
总的来说，谐波检测方法是电力系统中不可或缺的一部分。
通过谐波检测，我们能够及时发现电网中存在的谐波问题，并采取相应的措施进行处理，保障电网设备的正常运行。
随着科技的不断进步，谐波检测方法也在不断完善和发展，相信在不久的将来，将会有更多更高效的谐波检测技术应用到电力系统中，为电网的安全稳定运行提供更加可靠的保障。
谐波检测方法
谐波检测方法谐波是指在正弦波的基础上，频率是基波频率的整数倍的波。
在电力系统中，谐波是一种常见的电力质量问题，它会导致电网设备的过热、振动、噪音增加，甚至影响电能表的准确度。
因此，对谐波进行有效的检测和分析至关重要。
一、传统的谐波检测方法。
传统的谐波检测方法主要包括使用示波器、功率分析仪和谐波分析仪等设备进行采样和分析。
这些方法需要在现场进行操作，需要专业技术人员进行操作和分析，成本较高且操作不够便捷。
而且，这些方法只能对特定点进行采样，无法对整个电网系统进行全面的谐波监测。
二、现代的谐波检测方法。
随着科技的发展，现代的谐波检测方法逐渐成熟并得到广泛应用。
其中，基于数字信号处理技术的谐波检测方法成为了主流。
通过在电网系统中部署智能传感器和数据采集设备，可以实现对整个电网系统的实时谐波监测。
这些智能设备可以将采集到的数据通过网络传输到监测中心，实现远程实时监测和分析。
三、基于人工智能的谐波检测方法。
近年来，随着人工智能技术的快速发展，基于人工智能的谐波检测方法也逐渐崭露头角。
利用深度学习和神经网络等技术，可以对大量的谐波数据进行自动化的分析和识别。
这种方法可以大大提高谐波检测的效率和准确性，减少人为因素对检测结果的影响。
四、结语。
随着电力系统的不断发展和智能化水平的提高，谐波检测方法也在不断演进和完善。
传统的检测方法逐渐被现代化的技术所取代，基于数字信号处理和人工智能的谐波检测方法成为了未来的发展方向。
我们相信，随着技术的不断进步，谐波检测方法将会变得更加智能、准确和高效。
这将有助于提高电力系统的稳定性和可靠性，为人们的生活和生产带来更多的便利和安全。
以上就是关于谐波检测方法的相关内容，希望对您有所帮助。
电力系统谐波测量算法
电力系统谐波测量算法
谐波是指由正弦波的几倍频率构成的复合波，多用于电力系统中，它们会影响电力系统的稳定性、可靠性、有效性及发电成本。
因此，为了检测和分析谐波，必须有一个精确准确的谐波测量算法。
电力系统中谐波测量算法，一般可分为离散傅里叶变换(DFT)和连续傅里叶变换(CFT)两种。
DFT是在一个离散信号序列上进行转换，可以得到特定频率的信号分量。
而CFT则倾向于连续变换，可以提供精确的频率分辨率。
DFT是一种常用的谐波测量算法，它是通过离散傅里叶变换将时域信号变换到频域信号，并以与信号时间频率参数相关的函数系数给出结果。
基于DFT算法，一般会采用N点快速傅里叶变换(FFT)算法，它是一种快速的算法，可以得到电力系统瞬时有功率、谐波总功率因素、瞬时谐波电压等参数。
另一方面，连续傅里叶变换(CFT)也是一种可用的测量算法，它可以比DFT更准确地测量电力系统中谐波的参数。
它通过积分的方式，用时域信号在每个频率上的功率谱积分和计算电力系统谐波的参数，具有高精度和高准确度。
谐波测量方法综述
电力系统谐波测量方法综述引言：20世纪70年代以来，随着电子技术的飞速发展，各种电力电子装置在电力系统、工业、交通及家庭中的应用日益广泛，谐波污染状况及危害程度呈急剧上升趋势。
由于电力电子装置所产生的谐波污染问题是阻碍电力电子技术发展的重大障碍，无法回避,且谐波污染对电力系统存在严重的危害，准确地掌握电网中的谐波成分对于电力系统的安全、经济运行具有重要的意义。
谐波测量是谐波问题中的一个重要分支，也是研究分析谐波问题的出发点和主要依据。
谐波测量的主要作用有：(1)鉴定实际电力系统及谐波源用户的谐波水平是否符合标准的规定，包括对所有谐波源用户的设备投运时的测量。
(2)电气设备调试、投运时的谐波测量，以确保设备投运后电力系统和设备的安全及经济运行。
(3)谐波故障或异常原因的测量。
(4)谐波专题测试，如谐波阻抗、谐波潮流、谐波谐振和放大等。
现有的谐波分析方法主要有快速傅立叶变换，p、q分解法以及基于瞬时无功功率理论的虚实功率合成法，小波、人工神经网络以及支持向量机等方法，本文分析了个方法的优缺点并在其基础上作了验证。
1、采用模拟带通或带阻滤波器测量谐波图1采用模拟滤波器谐波测量结构图输入信号经放大后送入一组并行联结的带通滤波器，滤波器的中心频率f1、f2、⋯、fn 是固定的，为工频的整数倍，且f1< f2<⋯<fn (其中n 是谐波的最高次数)，然后送至多路显示器显示被测量量中所含谐波成分及其幅值。
采用模拟滤波器谐波测量优点是电路结构简单，造价低。
但该方法也有许多缺点，如滤波器的中心频率对元件参数十分敏感，受外界环境影响较大，难以获得理想的幅频和相频特性，当电网频率发生波动时，不仅影响检测精度，而且检测出的谐波电流中含有较多的基波分量。
2、基于傅立叶变换的谐波测量基于傅立叶变换的谐波测量是当今应用最多也是最广泛的一种方法。
它由离散傅立叶变换过渡到快速傅立叶变换的基本原理构成。
使用此方法测量谐波，精度较高，功能较多，使用方便。
功率分析仪详解：谐波测量的解析（一）要点
功率分析仪详解：谐波测量的解析（一）要点1. 功率分析仪详解：谐波测量的解析（一）几乎所有的功率分析仪都有谐波测量功能，有的支持40次，有的支持100次，有的支持128次，这个值是不是越大就越好呢？这个功能又用在哪些测试领域呢？常规谐波测量，IEC 谐波测量以及FFT 都是与谐波有关的，他们之间有何区别，实际使用过程中又该如何选择呢？说到谐波，我们首先关注的参数就是THD(总谐波畸变率，总谐波畸变率就是各次谐波的均方根值除以基波值（有时候是除以总波值叫THF ），其值以百分比方式显示。
从上面的计算公式我们可以看出，除数基波值是基本不变的，但是被除数各次谐波的均方根值，则随着谐波次数的增多而增大。
也就是说，用于计算THD 的谐波次数越大，THD 值就越大。
而谐波次数越多测试出来的THD 值离真实值就越接近。
接近真实值有什么用呢？那需要测试多少次谐波的THD 值才算比较接近真实值呢？THD 就是告诉你，被测信号里面含有多少谐波成分，是否足够“纯净”。
我们的常识里面谐波就是危害很大的，几乎没有好处（谐波当然也可以废物利用，比如供电线融冰），THD 的真实值可以最准确的告诉我们，被测信号的“纯度”，就像饮用水里面各种成分的含量一样，谐波就像水里面的漂白粉、重金属、有机物成分等，我们当然希望了解我们的饮用水里面所有各种成分的含量。
PA6000最高支持256次谐波，让你看到信号里面的各种”成分”。
希望总是美好的，但现实总是残酷的。
由于国内大部分仪器都只能测试40次或以内的谐波，所以目前国内的THD 测试标准还是沿用比较落后的40次。
不同的谐波测试次数又有什么区别呢？测试40次与测试256次的差异就像，测试饮用水的成分，测试40次只检测了漂白粉的含量；测试256次则除了除漂白粉外，还检测了铜、铁、钠、钾、氨、氰化物等的含量。
欧美的一些最新标准已经开始沿用64次谐波的测量标准，德国并网逆变器谐波测量的最新要求已经达到178次。
谐波的定义及测试方法
谐波的定义及测试方法谐波是指波形中频率相对于基波是整数倍关系的波动现象。
简单来说，谐波是由基波的震动而引起的次要波动。
在物理学中，任何复杂的周期函数都可以表示为一系列谐波的叠加。
谐波存在于各种波动现象中，包括电磁波、声波和机械波等。
对于周期性现象，如周期性机械振动和周期性电流，谐波是普遍存在的。
以下是一些测试谐波的方法：1.频谱分析仪：频谱分析仪是一种常用的测试设备，可以用于分析信号的频率成分。
通过连接信号源到频谱分析仪上，可以直观地查看信号的频率谱，进而观察和分析谐波的存在和强度。
频谱分析仪可以提供信号的幅度、相位和频谱等信息。
2.傅里叶变换：傅里叶变换是一种重要的数学工具，可以将时域信号转换为频域信号。
通过对信号施加傅里叶变换，可以得到信号的频率谱密度，并从中分析和提取谐波的信息。
傅里叶变换的实现可以使用数字信号处理算法，如快速傅里叶变换（FFT）。
3.声谱仪：声谱仪是一种专门用于声波频谱分析的设备。
通过将声音输入到声谱仪上，可以显示声音的频谱，并帮助我们观察和研究声音中的谐波。
声谱仪可以用于诸如音乐、语音和机械振动等领域的研究。
4.电力质量分析仪：电力质量分析仪是一种用于分析电力系统工作状态的设备。
通过连接到电力系统上，电力质量分析仪可以监测和记录电压、电流等参数，并进行频谱分析，以检测和识别电力系统中的谐波问题。
这些设备通常应用于电力行业和电力设备的故障排查。
除了上述方法外，还可以使用示波器、信号发生器和计算机等设备进行谐波的测试和分析。
这些工具和方法可以帮助我们全面了解信号中谐波的特性和影响，从而对信号进行优化和改善。
总之，谐波是波动现象中频率相对于基波是整数倍关系的次要波动。
通过使用频谱分析仪、傅里叶变换、声谱仪和电力质量分析仪等设备和方法，可以对谐波进行测试和研究，进而分析信号的频率结构和特性。
这些方法可以应用于各种波动现象的研究和工程应用中。
一文教你读懂谐波测量方法
一文教你读懂谐波测量方法来源：仪商网在很多人认识里，只有使用同步采样才能进行精确的谐波分析，其实采用非同步采样同样能进行谐波分析，而且在许多情况下甚至比同步采样法更优秀。
PA功率分析仪提供了常规谐波、谐波和IEC谐波三种谐波测量模式，支持同步和非同步的谐波分析，将两种分析方式互补使用可提高谐波的分析能力。
下面通过其计算方法的简单，结合实例讨论三种谐波模式的使用。
谐波测量基本原理目前最常用的谐波分析方法是使用傅里叶变换，将时域的离散信号进行傅里叶级数展开，得到离散的频谱，从离散的频谱中挑选出各次谐波对应的谱线，计算得出谐波各项参数。
在实际实现时，由于离散傅里叶变换存在“栅栏效应”，采样频率不为基波的整数倍时，部分谐波可能不在离散傅里叶变换后的离散频率点上，需要使用特殊的手段将栅栏空隙对准我们关心的谐波频率点。
其中同步采样法和频率重心法使用最为广泛。
同步采样法顾名思义，就是使采样频率与基波频率同步改变。
该方法从源头上保证数据的采样频率为基波频率的整数倍，如IEC 61000-4-7标准就规定50Hz使用10倍基波采样率，采样数据经离散傅里叶变换即可得到各次谐波分量。
同步采样常用硬件PLL实现，需要实时调整采样频率，频率的锁定需要时间，受限于滤波器及相关器件，很难做到很宽的频域，也很难保证频谱特别丰富时的准确性。
频率重心法使用足够高的采样频率（一般大于4倍基波频率）即可满足直接对信号进行采样，将信号的频谱间隔拉开，并且使用更多周期的数据点做离散傅里叶变换，降低频谱泄露的影响。
最后根据窗函数的功率谱分布特性，通过频谱的谱峰和次谱峰，找到真正的谱峰频点——即离散频谱的谱峰和次谱峰的重心。
通过频率重心法消除了栅栏效应的影响，对各次谐波使用重心法，还得到一个偏离系数，使用该系数配合窗函数功率谱，可求解得到对应频点的相位和幅值等信息。
至此，非同步采样法同样得到了各次谐波。
受限于窗函数的频谱特性，该法需要用足够高采样率来保证各频率成分的频谱互相影响足够小；而且截断造成的泄漏也不能太大，否则产生的假频率叠加到真实频谱里，导致结果误差更大。
电力系统谐波测量方法综述
电力系统谐波测量方法综述
电力系统谐波测量是评估电力质量的重要手段之一，其目的是确定电力系统中存在的谐波含量。
常用的电力系统谐波测量方法有以下几种：
1. 直接测量法：直接使用谐波测量仪器，如谐波分析仪或数字示波器等，对电力系统中的电压和电流进行测量。
直接测量法可实时测量电压和电流的波形，并通过傅立叶分析方法计算谐波含量。
2. 间接测量法：间接测量法是通过电力系统的参数测量来推导出谐波含量。
常用的方法有频率响应法和估计法。
频率响应法通过测量电力系统的频率响应特性，推导出谐波含量。
估计法则通过估计电力系统的传递函数来计算谐波含量。
3. 统计测量法：统计测量法是通过对电力系统中长时间的电压和电流波形进行统计分析，得出谐波含量的估计值。
常用的方法有快速傅立叶变换（FFT）和小波变换。
4. 模型测量法：模型测量法是建立电力系统的数学模型，通过模拟计算得到谐波含量。
常用的方法有有限元法和有限差分法。
综上所述，电力系统谐波测量方法主要包括直接测量法、间接测量法、统计测量法和模型测量法等，根据具体的实际情况选择合适的方法进行谐波测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一文教你读懂谐波测量方法
来源：仪商网
在很多人认识里，只有使用同步采样才能进行精确的谐波分析，其实采用非同步采样同样能进行谐波分析，而且在许多情况下甚至比同步采样法更优秀。
PA功率分析仪提供了常规谐波、谐波和IEC谐波三种谐波测量模式，支持同步和非同步的谐波分析，将两种分析方式互补使用可提高谐波的分析能力。
下面通过其计算方法的简单，结合实例讨论三种谐波模式的使用。
谐波测量基本原理
目前最常用的谐波分析方法是使用傅里叶变换，将时域的离散信号进行傅里叶级数展开，得到离散的频谱，从离散的频谱中挑选出各次谐波对应的谱线，计算得出谐波各项参数。
在实际实现时，由于离散傅里叶变换存在“栅栏效应”，采样频率不为基波的整数倍时，部分谐波可能不在离散傅里叶变换后的离散频率点上，需要使用特殊的手段将栅栏空隙对准我们关心的谐波频率点。
其中同步采样法和频率重心法使用最为广泛。
同步采样法
顾名思义，就是使采样频率与基波频率同步改变。
该方法从源头上保证数据的采样频率为基波频率的整数倍，如IEC 61000-4-7标准就规定50Hz使用10倍基波采样率，采样数据经离散傅里叶变换即可得到各次谐波分量。
同步采样常用硬件PLL实现，需要实时调
整采样频率，频率的锁定需要时间，受限于滤波器及相关器件，很难做到很宽的频域，也很难保证频谱特别丰富时的准确性。
频率重心法
使用足够高的采样频率（一般大于4倍基波频率）即可满足直接对信号进行采样，将信号的频谱间隔拉开，并且使用更多周期的数据点做离散傅里叶变换，降低频谱泄露的影响。
最后根据窗函数的功率谱分布特性，通过频谱的谱峰和次谱峰，找到真正的谱峰频点——即离散频谱的谱峰和次谱峰的重心。
通过频率重心法消除了栅栏效应的影响，对各次谐波使用重心法，还得到一个偏离系数，使用该系数配合窗函数功率谱，可求解得到对应频点的相位和幅值等信息。
至此，非同步采样法同样得到了各次谐波。
受限于窗函数的频谱特性，该法需要用足够高采样率来保证各频率成分的频谱互相影响足够小；而且截断造成的泄漏也不能太大，否则产生的假频率叠加到真实频谱里，导致结果误差更大。
简单对比
基于以上实现原理可知，同步采样法精度取决于PLL的准确度，而后期计算简单。
PLL 中用到的滤波器限制了支持的基波频率上限，因此在基波频率较高时，同步采样法一般无法支持；同样是滤波器原因，无法很好滤除低偶次谐波，所以低偶次谐波幅值较大时，PLL
就无法同步基波采样，谐波分析结果也就完全错误。
频率重心法不需要额外滤波器，采样器件可工作在支持的最高采样频率，使有效谱线拉开的同时提高了支持的谐波频率范围，而为了消除泄漏的影响，需要使用更多的数据进行傅里叶变换。
所以频率重心法引入了数倍于同步采样法的计算量。
另外，重心法需要使用至少两根谱线，而且受窗函数主瓣宽度限制，频率重心法所能支持的频率下限只能达到频率分辨率的三倍以上。
由于频率重心法没有反馈过程，不依赖于信号，模拟电路实现简单，理论上只要采样率和使用的数据点足够，就能得到正确的结果。
特别地，因为同步采样需要硬件电路，受限与成本与体积，大部分测量仪器只支持一到两个PLL源，而频率重心法无此限制，甚至可任意定义基波源（对应于PLL源，用于确定基波）。
应用实例
PA功率分析仪提供了三种谐波模式：常规谐波、谐波和IEC谐波。
其中常规谐波对应频率重心法、谐波和IEC谐波对应同步采样法。
谐波和IEC谐波区别在于IEC谐波完全按照IEC 61000-4-7标准规定的倍频数FFT点数进行计算，并增加了标准规定的处理流程和计算参数。
下面使用实例信号对比两种方法的区别：
信号一：基波频率50Hz，含2~15次谐波，各次含量均为10%
图1 50Hz基波2~15次含量10%谐波波形
图2 50Hz基波2~15次含量10%谐波常规谐波分析结果
图3 50Hz基波2~15次含量10%谐波的谐波模式分析结果如图 1所示包含谐波的50Hz信号波形，常规谐波和谐波模式谐波均能得到正确的谐波含量，并且精度很高。
信号二：基波频率50Hz，含2~15的奇次谐波，各次含量同样均为10%
图4 50Hz基波2~15奇次含量10%谐波波形
图5 50Hz基波2~15奇次含量10%常规谐波分析结果
图6 50Hz基波2~15奇次含量10%谐波模式分析结果
如图 4所示只包含2~15次的奇次谐波的波形，常规谐波和谐波模式结果同样精确。
信号三：基波频率50，含2~15偶次谐波，各次含量均为10%
图7 50Hz基波2~15偶次含量10%谐波波形
图8 50Hz基波2~15偶次含量10%常规谐波分析结果
图9 50Hz基波2~15偶次含量10%谐波模式分析结果如图 7所示只包含50Hz基波的2~15次的偶次谐波的波形，受偶次谐波的影响，每个基波周期多了两次过零，而且频率与基波相近，PLL的滤波器亦无法滤除该谐波，因此PLL结果错误，导致谐波分析结果也完全错误，此时的常规谐波分析结果仍然正确，而且保持了很高的精度。
说明常规谐波可以不受偶次谐波影响，在采样率和FFT点数足够时，具有受被测信号影响低的优势。
信号四：基波频率6kHz，含2~15次谐波，各次含量均为10%
图10 6kHz基波2~15次含量10%谐波波形
图11 6kHz基波2~15次含量10%常规谐波分析结果
图12 6kHz基波2~15次含量10%谐波模式分析结果如图 10 所示包含6kHz基波的2~15次谐波的波形，由于已经超出谐波模式支持的频率范围，谐波模式无法测量，而常规谐波分析时使用了200kHz的采样率，6kHz的15次谐波频率为90kHz，小于采样频率的一半，因此仍然可以精确测量。
由上实例看出，非同步采样拓宽了谐波的分析范围，在许多同步采样受到约束的场合可以实现互补，是一种强有力的谐波分析方法。
需要指出的是，虽然以上用例中常规谐波分析结果都正确且精度很高，但在谐波模式PLL正确时，谐波模式在高次谐波的稳定性和精度会比常规谐波高，因为常规谐波在高次谐波的频率上有累积误差，且频谱两端会受负频率的影响。
特别需要注意常规谐波一个致命缺点是频率下限较高（PA5000功率分析仪的常规谐波支持基波的频率下限是15Hz），而且需要保证更新周期内有足够的采用点。
