arcgis图像配准
实验 ArcGIS影像配准
实验二影像配准
一、实验目的
1、利用影像配准工具（Georeferencing）进行配准。
二、实验内容
1、ArcMap中加载图片。
2、在Layers上点击右键→Properties→Coordinate System里选
对应投影坐标系统。
3、找到Georeferencing Tools，然后用Add control points进行配准。
先点左键，再点右键，在出现的对话框中输入其对应理论坐标。
选择4个（方法为仿射变换）。
要求，残差要小于1.
4、如残差小于1，则在View Link Table 里选择save，保存控制
点文件。
5、在Geoferencing下选择Rectify，生成一幅已经配准好的影像。
6、在ArcGIS中将配准好的影像加进来。
7、在ArcCatalog下定位到相应的文件夹，然后new→Personnal
Geodatabase→Feature Class（其name 为等高线）
8、将等高线也加进来，使用Editor上的Sketch工具进行跟踪。
9、最后Stop Editting,save edits.
思考题：
1、该图片的投影坐标系统是？高程基准是？
2、什么是仿射变换？
3、保存控制点文件的作用？
4、Rectify中自然邻近内插，双线性内插，立方卷积内插的意义？。

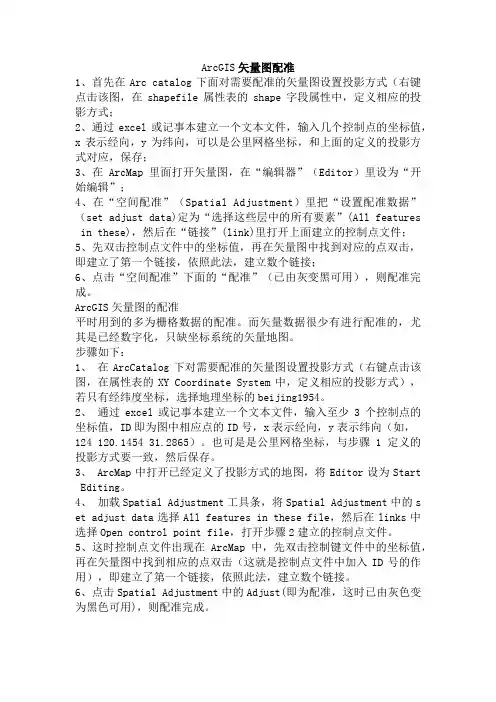

ArcGIS矢量图配准
ArcGIS矢量图配准1、首先在Arc catalog下面对需要配准的矢量图设置投影方式（右键点击该图，在shapefile属性表的shape字段属性中，定义相应的投影方式；2、通过excel或记事本建立一个文本文件，输入几个控制点的坐标值，x表示经向，y为纬向，可以是公里网格坐标，和上面的定义的投影方式对应，保存；3、在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”；4、在“空间配准”（Spatial Adjustment）里把“设置配准数据”（set adjust data)定为“选择这些层中的所有要素”(All features in these)，然后在“链接”(link)里打开上面建立的控制点文件；5、先双击控制点文件中的坐标值，再在矢量图中找到对应的点双击，即建立了第一个链接，依照此法，建立数个链接；6、点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成。
ArcGIS矢量图的配准平时用到的多为栅格数据的配准。
而矢量数据很少有进行配准的，尤其是已经数字化，只缺坐标系统的矢量地图。
步骤如下：1、在ArcCatalog下对需要配准的矢量图设置投影方式（右键点击该图，在属性表的XY Coordinate System中，定义相应的投影方式），若只有经纬度坐标，选择地理坐标的beijing1954。
2、通过excel或记事本建立一个文本文件，输入至少3个控制点的坐标值，ID即为图中相应点的ID号，x表示经向，y表示纬向（如，124 120.1454 31.2865）。
也可是是公里网格坐标，与步骤1定义的投影方式要一致，然后保存。
3、 ArcMap中打开已经定义了投影方式的地图，将Editor设为Start Editing。
4、加载Spatial Adjustment工具条，将Spatial Adjustment中的s et adjust data选择All features in these file，然后在links中选择Open control point file，打开步骤2建立的控制点文件。
arcgis实验报告(A)图像配准
ArcGIS实验报告
————图像配准
一、实验平台：ArcGIS 9.1
二、实验目的：熟练掌握在ArcGIS中的图像配准方法，
三、实验要求：在ArcGIS 9.1平台上进行图像与图像融合处理及图像与GIS
空间数据库矢量数据的叠加，对图像进行配准处理，使数据元素与空间位置加以对应。
四、实验数据：甘肃省行政区划图和甘肃省统计数据。
甘肃省行政区划图：
甘肃省统计数据：
1、单击View，在下拉菜单中指向Toolbars，选择Georeferencing命令。
2、Georeferencing工具栏出现在arcmap窗口。
3、把甘肃省行政区划图添加到arcmap中。
4、在Georeferencing工具条上，点击Add Control Point 按钮。
在扫描图上选取控制点，右击，在弹出的对话框中输入坐标值。
5、在Georeferencing工具条上单击Link Table菜单命令，打开Link Table对话框，检查各控制点残差和均方差，对不符合要求的控制点进行修改。
6、选择Georeferencing下拉菜单中单击Update Display 命令，显示更新图像。
arcgis图像配准
1.一般步骤地图配准可分为影像配准和空间配准。
影像配准的对象是raster图，譬如TIFF图。
配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。
空间配准（Spatial Adjustment)是对矢量数据配准。
一、影像配准在ArcGIS中配准：1. 打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3. 纠正前可以去掉“auto adjust”前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4. 首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5. 在Georeferencing工具条上，点击Add Control Point按钮。
6. 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30.5/60)。
7. 用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8. 增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9. 更新后，就变成真实的坐标。
arcgis影像配准
1.利用影像配准(Georeferncing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）注意：在基于ArcMap 的操作过程中请注意保存地图文档第1步地形图的配准－加载数据和影像配准工具 (1)第2步输入控制点 (2)第3步设定数据框的属性 (4)第4步矫正并重采样栅格生成新的栅格文件 (7)第5 步分层矢量化－在ArcCatlog中创建一个线要素图层 ............... 错误！未定义书签。
第6步从已配准的地图上提出等高线并保存到上面创建的要素类中 .. 错误！未定义书签。
根据GPS观测点数据配准影像并矢量化的步骤 (8)课外练习：翻译 .................................................................................... 错误！未定义书签。
第1步地形图的配准－加载数据和影像配准工具数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：●用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
●注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
ArcGIS中影像图配准方法
返回
ArcGIS中影像图配准方法
第3步 设定数据框的属性 • 增加所有控制点，并 检查均方差（RMS） 后，在“影像配准”菜 单下，点击“更新显 示”。执行菜单命令 “视图”－“数据框属 性”，设定数据框属 性。
ArcGIS中影像图配准方法
第3步 设定数据框的属性 • 在“坐标系统”选项页 中，设定数据框的坐 标系统为“Xian_1980 _Degree_GK_CM_ 102E”（西安80投影 坐标系，3度分带，东 经102度中央经线）， 与扫描地图的坐标系 一致。更新后，就变 成真实的坐标。
返回
ArcGIS中影像图配准方法
第2步 输入控制点 • 在配准中我们需要知道一些特殊点的坐标。一般 为控制点――公里网格的交点。在这里将选取影 像图的四个角点，根据影像图的图幅号算出它的 每个角点的坐标点。 • 在“影像配准”工具栏上，点击“添加控制点” 按钮。
ArcGIS中影像图配准方法
第2步 输入控制点 • 在配准中我们需要知道一些特殊点的坐标。一般为控制点 ――公里网格的交点。在这里将选取影像图的四个角点， 根据影像图的图幅号算出它的每个角点的坐标点。 • 在“影像配准”工具栏上，点击“添加控制点”按钮。
ArcGIS中影像图配准方法
第4步 矫正并重采样栅格生成新的栅格文件 • 在”影像配准”菜单下，点击“矫正”，对配准的影像 根据设定的变换公式重新采样，另存为一个新的影像文 件。
ArcGIS中影像图配准方法
第4步 矫正并重采样栅格生成新的栅格文件 • 根据上面的方法配准图：55.2-39.0.tif。 • 加载重新采样后得到的栅格文件，并将原始的栅格文件从 数据框中删除。显示如下：
• 使用该工具在扫描图上精确到找一个控制点点击，然后鼠 标右击输入该点实际的坐标位置，如下图所示：
ArcGis对影像进行配准
首先利用ArcCatalog，将TM影像的投影修改成与SPOT影像相同的投影。
（1）打开ArcCatalog，在左边的目录中找到需要修改投影的TM影像（2）右键单击，在弹出的快捷菜单中选择Properties…，弹出Raster Dataset Properties对话框，如下图：（3）在该对话框中找到Spatial Reference项，选择后面的Edit…按钮，弹出Spatial Reference Properties对话框，如下图：（4）在该对话框中选择Import…按钮，找到SPOT影像的存放位置，选择一幅。
这样我们就把SPOT影像的投影信息赋给了TM影像。
（5）单击“应用”，“确定”按钮，完成操作。
在ArcGis中配准遥感影像。
（1）打开Arcmap，加载修改过投影的TM影像和SPOT影像。
（2）打开Georeferencing 工具条，如下图：（3）其中Layer：选项应选择TM影像，即需要配准的影像，（4）为了便于配准，我们将SPOT影像放在TM影像的下面，并将TM影像的透明度进行修改，右键单击TM影像名，在弹出的快捷菜单中选择Properties…，弹出Layer Properties对话框，如下图：（5）在弹出的对话框中，选择Display标签，并将其中的Transparency：该项的值改为50 （6）为了更好的分辨出基准图和需要配准的图，我们还可以讲TM影像的颜色进行修改，方法就是单击TM影像名称下的颜色条进行修改。
（7）接着，就可以利用Georeferencing 工具条上的“Add Control Points”工具，进行控制点的选取。
通常影像的四个角应选择合适的控制点，对于其它的点的选择应遵循均匀分布，特征明显的地方。
（8）选择了20个点左右，点击Georeferencing 工具条上的“View Link Table”工具，弹出Link Table对话框，如下图：（9）在Transformation：选项中选择合适的变换方法，并同时查看所选控制点的误差和Total RMS error，删除那些误差较大的控制点，误差和Total RMS error是越小越好。
ArcGIS中影像图配准方法
ArcGIS中影像图配准方法 中影像图配准方法
第2步 输入控制点 步 • 在配准中我们需要知道一些特殊点的坐标。一般为控制点 在配准中我们需要知道一些特殊点的坐标。 ――公里网格的交点。在这里将选取影像图的四个角点， 公里网格的交点。 公里网格的交点 在这里将选取影像图的四个角点， 根据影像图的图幅号算出它的每个角点的坐标点。 根据影像图的图幅号算出它的每个角点的坐标点。 • 在“影像配准”工具栏上，点击“添加控制点”按钮。 影像配准”工具栏上，点击“添加控制点”按钮。
ArcGIS中影像图配准方法 中影像图配准方法
配准前：加载上述两幅影像图， 配准前：加载上述两幅影像图，在ArcMap中显 中显 示效果如下： 示效果如下：
ArcGIS中影像图配准方法 中影像图配准方法
第1步：地形图的配准、加载数据和影像配准工具 步 地形图的配准、 • 所有图件扫描后都必须经过扫描配准，对扫描后的栅格 所有图件扫描后都必须经过扫描配准， 图进行检查，以确保矢量化工作顺利进行。 图进行检查，以确保矢量化工作顺利进行。 • 打开 打开ArcMap，添加“影像配准”工具栏。 ，添加“影像配准”工具栏。 • 把需要进行配准的影像 把需要进行配准的影像55.2-38.0.tif增加到 增加到ArcMap中， 增加到 中 会发现“影像配准”工具栏中的工具被激活。 会发现“影像配准”工具栏中的工具被激活。
第4步 矫正并重采样栅格生成新的栅格文件 步 • 根据上面的方法配准图：55.2-39.0.tif。 根据上面的方法配准图： 。 • 加载重新采样后得到的栅格文件，并将原始的栅格文件从 加载重新采样后得到的栅格文件， 数据框中删除。显示如下： 数据框中删除。显示如下：
返回
ArcGIS中影像图配准方法 中影像图配准方法
ArcGIS实验操作(十一)---图对图配准
ArcGIS实验操作（十一）图对图配准数据：在data/Ex11/文件下：Buildings.e00文件Map.gif，为栅格文件，既无投影信息也无配准信息。
要求：将 Buildings.e00转为coverage，利用Georeferncing工具进行两张地图的图对图配准，目的是为了map.gif文件的配准信息，生成准确的方里网坐标数据。
操作步骤：1.打开ArcToolbox：2.在ArcMap中加载buildings的tic文件3.添加map.gif添加后，由于投影参数的不一致，在视图窗口上显示不出来，见下图;4.点击map.gif，选择zoom to layer5.打开Georeferncing工具条，添加控制点，图对图配准：点击，选择map.tif左上角点作为第一个控制点，在该点上单击，出现一个绿色十字丝，将鼠标移到左侧的窗口内容表中选择buildings图层，右击，选择zoomto layer：然后选择其左上角的控制点，单击，出现红色十字丝，则第一个控制点已添加完毕。
全图显示如下：同上添加其他控制点:4个控制点添加完毕后，如下：查看连接表：若误差在能满足需要情况下，可以点击“save”将配准点信息保存下来，否则删除误差大的控制点，增加新控制点，并且控制点尽量能均匀分布于图幅上。
在配准过程中，在所储存文件夹中自动新增一个文件，该文件与配准的文件同名，扩展名为.aux，即。
6.点击Georeferncing下拉箭头，选择update Georeferncing，是为了保存栅格文件map.gif的投影信息。
则此时又自动新增一个同名文件，扩展名为.gfw，即7.重新在ArcMAp 中打开map.tif ，特别说明：1.待配准文件，及配准后产生的新文件扩展名分别如下2.配准之后，进行文件拷贝，所配准文件必须与.aux 和.gfw/tfw/jfw/bfw 同时拷贝过去，否则依旧无配准信息。
待配准文件的扩展名配准后新生成同名文件扩展名（除.aux 外）.jpg .jgw .tif .tfw .gif .gfw .bmp .bpw。
在ArcGIS中配准(TIF、JPEG)栅格图像并矢量化
在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。
1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
arcgis影像地理配准步骤
arcgis影像地理配准步骤地理配准是将不同源的地理数据进行对齐，使其在同一坐标系下进行分析和比较的过程。
在ArcGIS软件中，影像地理配准是一项重要的功能，可以将不同时间、不同分辨率、不同传感器获取的影像数据进行对齐，以便进行更精确的地理分析。
下面将介绍ArcGIS影像地理配准的步骤。
第一步：准备工作在进行影像地理配准之前，需要准备好待配准的影像数据和参考影像数据。
待配准的影像数据可以是来自不同时间、不同分辨率、不同传感器的影像，而参考影像数据则是已经准确地配准好的影像数据。
此外，还需要确定待配准影像和参考影像的坐标系，确保它们在同一坐标系下进行配准。
第二步：打开ArcGIS软件在准备好待配准的影像数据和参考影像数据后，打开ArcGIS软件。
在ArcGIS软件中，影像地理配准是通过“地理处理工具”来实现的。
第三步：选择待配准影像在ArcGIS软件中，选择“地理处理工具”菜单下的“数据管理工具”，然后选择“影像处理”下的“影像配准”工具。
在弹出的对话框中，选择待配准的影像数据。
第四步：选择参考影像在选择待配准影像后，继续在对话框中选择参考影像。
参考影像是已经准确地配准好的影像数据，可以是来自同一区域的高分辨率影像或者是地理坐标系已知的影像。
第五步：设置配准参数在选择参考影像后，需要设置配准参数。
配准参数包括平移、旋转、缩放和扭曲等，可以根据实际情况进行调整。
在设置配准参数时，可以使用自动配准功能，也可以手动调整参数。
第六步：运行配准工具在设置好配准参数后，点击“运行”按钮，开始进行影像地理配准。
ArcGIS软件会根据设置的参数，对待配准影像进行变换，使其与参考影像对齐。
第七步：查看配准结果在配准完成后，可以查看配准结果。
可以通过叠加待配准影像和参考影像，对比两者的差异。
如果配准结果不理想，可以重新设置参数，再次运行配准工具。
第八步：保存配准结果在查看配准结果后，如果满意配准效果，可以将配准结果保存为新的影像数据。
ArcGIS影像配准与空间配准完美解说
ArcGIS影像配准与空间配准地图配准可分为影像配准和空间配准。
影像配准的对象是raster图，譬如TIFF图。
配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。
空间配准（Spatial Adjustment)是对矢量数据配准。
一、影像配准在ArcGIS中配准：1.打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3.纠正前可以去掉"auto adjust"前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5.在Georeferencing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成110.508(=110+30.5/60)。
7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
ArcGIS实验三：影像配准
实验三、影像配准及矢量化一、实验目的1. 利用影像配准(Georeferencing) 工具进行影像数据的地理配准2. 编辑器的使用（点要素、线要素、多边形要素的数字化）。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图 1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)。
软件准备： ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
◆打开ArcMap，添加“影像配准”工具栏。
◆把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
◆在”影像配准”工具栏上，点击“添加控制点”按钮。
◆使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：◆用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
注意：在连接表对话框中点击“保存”按钮，可以将当前的控制点保存为磁盘上的文件，以备使用。
GIS检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”第3步设定数据框的属性增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“视图”－“数据框属性”，设定数据框属性在“常规”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致更新后，就变成真实的坐标。
arcGIS图像配准与拼接
1.加载两幅将要处理的图像，”J50 G 009077土地利用现状图”和”J50 G 010077土地利用现
状图”，并且分别在打开的空白页中加载，在菜单栏上右击，调出“地理配准“工具栏”。
如下图所示
2.在相应的图层中对两张图像进行配准。
点击在图像上打点，并且右击输入X、Y地图坐标，
如图下所示
可以单击“查看连接表”来修改和插入配准坐标，当配准坐标点打到6个以上时，可以选择二次多项式变换。
当配准完之后，右击图层下的文件->数据->导出数据
对导出栅格数据进行设置，
将输出格式->tiff格式。
3.同理对第二张图像如上操作。
4.打开cass2008软件，制作一张小比例图幅。
绘图处理->小比例图幅，并设置其参数
将生成的图框去其外边框。
5.接下来进行裁剪操作。
一，加载009077.tif图像和009077.dwg Polygon文件
二，选择arcToolBox->Spatial Analyst ->提取分析->按掩膜提取
*如果spatial analyst 出现故障
自定义->拓展模块->选择spatial analyst
6.同理，将
7.将图像进行拼接
一，将两个将要拼接的裁剪完成tif图像Extract_tif1 和Extract_tif2加载到arcmap 图层
二，arcToolBox->数据管理工具->栅格->栅格数据集->镶嵌至新栅格->设置相关参数->并点击“确定”
8.得到拼接完成的tif图像。
在ArcGIS中配准(TIF、JPEG)栅格图像并矢量化
在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。
1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
Arcgis中如何进行影像校准
影像校准
对影像的校准有很多方法,下面介绍一种常用方法。
1．打开ArcMap，增加Georeferncing工具条。
2．把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3．在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4．首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5．在Georeferncing工具条上，点击Add Control Point按钮。
6．使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：
7．用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8．增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9．更新后，就变成真实的坐标。
10．在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作。
在ArcGIS中配准(TIF、JPEG)栅格图像并矢量化
在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化在ArcGIS中配准（TIF、JPEG）栅格图像并矢量化，图像最好不要压缩，越精确的地图矢量化越精确，使用ArcGIS 9.2 Desktop完成。
1.栅格图像的校正和坐标系确定启动ArcMap，新建一个新工程，右键Layers选择Add Data…添加TIF图像，将出现如下提示（如果提示无法加载raster data时请安装ArcGIS Desktop SP3补丁），单击Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。
图像加载后即可看到图像内容，右键工具栏打开Georeferencing工具条，进行图像的配准工作，在配准之前最好先保存工程。
在File菜单下打开Map Properties，编辑地图属性，Data Source Options可设置保存地图文件的相对路径和绝对路径（这里选择相对路径以确保将工程复制到其他机器可用）。
配准前要先读懂地图，望都县土地利用现状图采用1954北京坐标系，比例尺1:40000，查阅河北省地图发现望都县位于东经115度附近，那么按6度分带属于20带中央经线117度，按3度分带属于38带。
从图框看到的公里数发现没有带号，应该是公里数。
这里只找了4个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为1、2、3、4；在ArcMap中单击Georefercning工具条上的Add Control Ponit工具（删掉Auto Adjuest选项），添加4个点控制点。
然后编辑Link Table中的4个控制点的代表的公里数，然后单击“Georeferecning下拉菜单的Auto Adjuest”图像即进行校正这时可看到参差值这里是0.00175（Total RMS）非常小说明配准较为精确。
单击Save按钮可将控制点信息保存到文件，单击Load按钮可从文件加载控制点坐标。
给校准后的地图选择适合的坐标系，右键Layers打开Properties对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954下找Beijing 1954 GK Zone 20坐标系（高斯克里克投影20带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.一般步骤地图配准可分为影像配准和空间配准。
影像配准的对象是raster图，譬如TIFF图。
配准后的图可以保存为ESRI GRID, TIFF,或ERDAS IMAGINE格式。
空间配准（Spatial Adjustment)是对矢量数据配准。
一、影像配准在ArcGIS中配准：1. 打开ArcMap，增加Georeferencing工具条。
2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3. 纠正前可以去掉“auto adjust”前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4. 首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
5. 在Georeferencing工具条上，点击Add Control Point按钮。
6. 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30.5/60)。
7. 用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8. 增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9. 更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
在arcview 中进行配准：软件准备：arcview,必须安装了image wape扩展模块数据准备：栅格图像，必须有坐标（大地坐标或经纬座标）步骤：1、找到栅格图像上的坐标点，至少要四个，坐标点分布应均匀。
2、打开arcview，单击chart,单击new,创建一张新表3、输入X，Y坐标（栅格图上的点坐标），4、点击保存。
打开view窗口，单击theme,add event theme，设定字段为刚刚新建的表格里的X，Y字段。
5、这时导入到视图中，你可以看到几个点。
6、再convert to shp，把它转换为点.shp文件，加入到视图中。
7、在view中，propertise里设置你想要的投影方式。
8、这时控制点文件就做好了。
9、接下来，关闭所有的窗口，单击file-extension,image wape，点击此模块，这时菜单栏多了一行image wape10、点击image wape——image wape session,选择你想要配准的栅格图像到第一个框。
再选择刚刚生成的点文件到第二个框。
二、空间配准（ArcGIS）1、首先在Arc catalog下面对需要配准的矢量图设置投影方式（右键点击该图，在shapefile 属性表的shape字段属性中，定义相应的投影方式；2、通过excel或记事本建立一个文本文件，输入几个控制点的坐标值，x表示经向，y为纬向，可以是公里网格坐标，和上面的定义的投影方式对应，保存；3、在ArcMap里面打开矢量图，在“编辑器”（Editor）里设为“开始编辑”；4、在“空间配准”（Spatial Adjustment）里把“设置配准数据”（set adjust data)定为“选择这些层中的所有要素”(All features in these)，然后在“链接”(link)里打开上面建立的控制点文件；5、先双击控制点文件中的坐标值，再在矢量图中找到对应的点双击，即建立了第一个链接，依照此法，建立数个链接；6、点击“空间配准”下面的“配准”（已由灰变黑可用），则配准完成。
地理坐标的精确配准矢量配准用Spatial Adjustment栅格配准用Georeferncing2.其他方法地理坐标到大地坐标的过程叫做投影。
用1:50000地形图来举个例子，是北京1954坐标系，6度分带的高斯克吕格投影。
上面有两种坐标，一种是常说的方里网，就是间隔为1公里的网格。
还有就是四角上的经纬度。
我们常用的GPS采集的数据都是WGS84坐标系的，是常见的度分秒格式。
这里要特别注意，地形图上的经纬度不是WGS-84的经纬度，而是北京1954基准面下的经纬度。
而且，这个经纬度也不是球面坐标，而是经过高斯克吕格投影的平面坐标。
论坛上常提及的wgs-84到beijing 1954的转换就是这个问题，两者的换算涉及到图幅所在分带保密点的问题，转换参数并未公开。
在我国，这两个坐标系同一点经纬度有几十米的差别。
了解了上面的知识后，就开始在arcmap中进行图像配准了，这里假设大家都知道基本操作步骤，因此我只注重于工作内容的阐述。
1, 首先把图复制到工作目录下2, 在ArcCatalog中找到需要配准的图，给他定义一个投影系统(注意和投影变换的区别)。
这里我们用的是1:50000的地形图，它是基于北京1954坐标系，6度分带的高斯克吕格投影。
在地形图方里网上可以看出本图幅位于哪个分度带，这里假设是19。
因此我们要选择的是Beijing 1954 GK Zone 19.prj。
同时目录里面还有一个Beijing 1954 GK Zone 19N.prj，这个是用于没有分度带号的。
而我们的图幅是包括分度带号。
这个可以在网上搜索 "arcgis 坐标文件" 来进一步了解。
3, 给配准的图定义了一个投影系统后，把图加载到ArcMap里面，打开GeoReferencing工具，直接利用方里网交点进行配准。
这里要注意的问题是，地形图上的方里网坐标为公里，而需要输入的应该是米。
所以要在方里网对应坐标后面加000。
如地形图上读出一个交点为(19387, 3420)，19387的19为分带号，也要一并输入，那么这个点应该输入(19387000, 3420000)。
其余配准过程和网上教程一致。
4. 配准后可以在Lay Properity里面把显示单位改成度分秒，于是地图就以经纬度格式显示了。
此时的经纬度是基于北京1954基准面的，可以把光标指向四角的经纬度标记，以核对配准的精确度。
到此为止，地形图已经精确配准了。
接下来往里面加载GPS数据。
1, 用你能想到的方式把GPS接收机上的数据导出来，除了一个一个手工输入，呵呵。
2, 尽量建立起数据库吧，这样方便些3, ArcGIS中加载所得到的数据库，用Defined Query来选择自己所需要显示的数据4, 如果需要精确地在地形图上显示GPS数据，那么还需要一个WGS-84到北京1954坐标的转换。
有转换参数最好，如果没有，但的确需要，就去网上查一下手持GPS接收机转换参数估算这篇文章。
我们这里是假设不需要精确显示，直接把WGS-84数据当成北京1954来用。
前面也说了，有一定误差，但是不大。
因此直接跳到5。
5, Display X,Y Datas, 定义为WGS-84坐标系统。
(其实此处我有疑问，因为现在的地形图是投影后的图，按我的理解，也应该把是球面坐标的WGS-84数据进行投影变换后才能用。
但是查了很多资料，都是在这里直接定义数据来源是WGS-84就可以了，也许是ArcGIS在投点的时候，可以自动进行变换。
)6, OK，现在点也投上去了，ArcGIS工作中最基础的工作也就完成了。
再转到Layout view 界面，插入一个比例尺，发现和地形图上的比例尺非常吻合:-)，把显示单位改成kilometer，用measure tool 就可以量地形图上任意点的距离了，试了一下公里网格，非常精准。
----------------------------------------------------------------------------------------------如何用arcgis配准和矢量化影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
二、图象二值化11.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(补充：把图象二值化，否则不能进行数字化)在图象上鼠标右击，选取properties,在选symbolgy 标签，在show中选classified ，classes等于2。
12.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活 arcscan，进行矢量化。
（以上系原文）（重要补充）：13.arcScan 是arcmap工具组件之一。
在使用arcscan之前，必须在tools工具条下的extension（扩展）选项中将arcscan标记为可用!然后再将arcscan工具在tools 栏的custom中将arcscan工具打开。
[注:]在使用arcscan工具前，还要打开editor 工具条的startediting选项。
----------------------------------------------------------------------------------------ArcGIS中图象配准经验总结可能和很多朋友一样，我们只能拿到纸质地形图，还得自己扫描，之后再在ArcMap里面配准。
