承插型模板早拆技术施工工艺培训课件PPT

剪力墙结构：
配置所需构配件→弹控制线→确定角立杆位置并与相邻的 立杆支搭，形成稳定的四边形结构→按设计展开支搭→整体支架 搭设完毕→第一次拆除部分放入早拆托架，保留部分放入早拆装 置并调整到工作状态→敷设主龙骨、敷设次龙骨，固定次龙骨前 早拆装置顶板调整到位→铺设模板→支撑体系予检。
框架结构：
配置所需构配件→按照梁下轴线弹梁下及板下立杆控制线→设 梁下及板下立杆→梁下支架及板下支架同时支搭（注意用普通脚 手管、扣件拉结，见示意图）→按照设计展开支搭→整体支架搭 设完毕→梁下立杆放入第一次拆除的早拆托架□、三角架〇、放入 保留的早拆顶托■→铺设梁底模板→待梁部钢筋绑扎完毕后，梁底 模板下方早拆顶托调整到工作状态→板下立杆放入第一次拆除的 早拆托架□、放入保留的早拆装置■并调整到工作状态→主龙骨放 置→次龙骨放置，固定次龙骨前早拆装置顶板调整到位→按方案 设计铺设模板→支撑体系予检。
TLC插卡型模板早拆体系支、拆模板施工工艺
(用于框架结构 )
二、模板及支撑体系的拆除
拆模顺序：
混凝土达到设计拆模强度等级（一般为设计强度等级的50%——常温一般3~5天，试块 试压）后，上层墙体或柱子模板拆除并吊运走后或上层砌筑墙体砌到标高、并将房间内的杂 物清除后→按顺序轻轻敲击早拆柱头插销，并下调早拆托架、U形顶托的螺母→钢楞及模板 降落一定高度→在保证施工安全的前题下，除应保留的立杆、部分横杆、早拆柱头，部分普 通脚手管、扣件（空间支架需要的）外，可同步将钢楞、模板、立杆、横杆、早拆托架、U 形顶托、三角架等拆除并运到下一施工部位，一般上一层，（三角架与三角架配合使用早拆 托架、U形顶托等，也可在混凝土浇注后1~2天，即终凝后，具有一定强度时拆除，运到下一 施工部位使用）→保留的立杆、横杆、早拆柱头，待支承到常规拆模时再拆除，即一直保留 到混凝土强度等级增长到足以在全跨条件下支承自身重量和施工荷载时再拆除。
•
1..在不稳定或混沌的系统中，一般地 存在一 个时间 尺度， 初始状 态下的 小改变 在这个 时间尺 度将增 长到两 倍。在 地球大 气的情 形下， 这个时 间尺度 是五天 的数量 级，大 约为空 气绕地 球吹一 圈的时 间。
•
2.人们可以在五天之内作相当准确的 天气预 报，但 是要做 更长远 得多的 天气预 报，就 既需要 大气现 状的准 确知识 ，又需 要一种 不可逾 越的复 杂计算 。我们 除了给 出季度 平均值 以外， 没有办 法对六 个月以 后做具 体的天 气预报 。
拆除横杆时，用榔头均匀敲击横杆两头，使横杆两头同时抬出。不可猛敲击横杆一头。
注：
1、涂黑结点■，为后拆（第二次拆除）的立杆及早拆柱头（必须使用早拆柱头）；不 涂黑结点□，为第一次拆除不保留的立柱及早拆托架（也可用早拆柱头）；结点○为第一次 拆除的立杆及U形顶托，使用时注意钢楞刚度，可通过计算，根据不同情况，给予加设支撑。
（承插型）模板早拆技术
施工工艺
剪力墙结构常规施工工艺图示
框架结构常规施工工艺图示

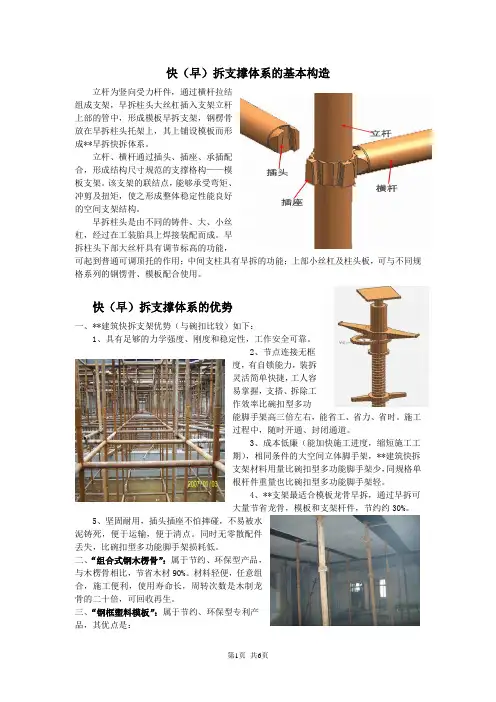

承插型杆件、早拆装置 简介
立杆
立杆
顶杆
横杆
间横杆
旋转间横杆
早拆装置1
早拆装置2
支撑顶板
升降托架 丝杠
早拆装置3
支撑顶梁 托架
早拆装置4
承插型模板早拆体系模架 施工过程演示
早拆模板施工工艺
双支托 受力三角架
TLC 插卡型模板早拆体系
阳台早拆支模工艺
常温保留三层
TLC 插卡型模板早拆体系
支 牢
条板 主楞
条板
检查早拆头是否顶住条形板
插销在工作状态时 长头朝向房内。
拆除横杆时，用榔头均匀敲击横杆两头， 使横杆两头同时抬起。
横杆插入时，两头同时插入， 用榔头均匀敲击两头
2、按模板支撑布置图，即支承格构图放线。
3、按放线，梁下支架及板下支架同时支搭，并用普通 脚手管、扣件将梁下支架及板下支架拉接形成空间 支架。
承插型模板早拆体系支、拆模板施工工艺
(用于框架结构 )
4、具体支模工艺流程（支搭顺序）
拆除墙、柱模板并吊运走后，砌筑墙体砌到标高、房间内杂物清除后→在墙 或柱上弹控制楼板标高的水平线→按支承格构图及结构梁位置在楼板上弹梁中心线 （梁宽、梁下多排立杆时，弹立杆位置线），板下模板支架立杆位置线→支立杆、 安水平拉杆[用榔头将横杆两头的插头与插座均匀敲紧（不要猛敲一头）以下同]， 梁下支架及板下支架同时支搭，板下支架支搭时，按放线支一个互相垂直的标准四 边形支承格构，并用普通脚手管及扣件将梁下支架、板下支架拉接形成空间支架→ 沿已支成的标准支承格构按互相垂直或顺直的原则支搭完剩余的支承格构→用立杆 及顶杆将竖向立杆接高到所需标高→按横杆步距要求安装完水平拉杆（支立杆、安 横杆同时协调进行）。梁、板立杆接高同步进行，并用普通脚手管及扣件拉接形成 空间支架→安放早拆柱头（托架就位）、早拆托架或U形顶托→安放钢楞并调平到 所需标高→钢楞悬臂端用钢管、扣件、U形顶托支顶加固→铺设模板（从一侧铺设 模板，当模板与早拆柱头板接触（柱头板直接接触混凝土面）时，将柱头板调到需 要标高（与模板上面平），然后继续向前铺设模板，接触柱头时，重复上述工序直 至模板铺设完成；柱头板不直接接触混凝土面而支在模板下面，条板第二次拆除， 主、次楞 调到所需标高后，将柱头板板面标高调至与次楞上面标高平，即浇注混 凝土时能顶紧胶合板，模板按图示规格铺设）→模板缝贴胶带纸或刮模板腻子、刷 脱模剂→模板予检（验收合格后）→进行下一道工序（绑钢筋）。
2、桔黄色为1320mm长横杆，枣红色为1370mm长横杆，施工中不能与绿色横杆混用，即 三色横杆不能混用。
3、若立杆下端使用可调底座时，可调底座与立杆一定要支实，不能出现虚支现象。
双支托 受力三角架
双支托 受力三角架
双支托 受力三角架
梁的断面不
同，处理方 法不同，此 图仅是一种 处理方案。
设计方案及已完成工程实例
TLC插卡型早拆模板体系
框架楼支模简介
承插型模板早拆体系支、拆模板施工工艺
一、支模
(用于框架结构 )
1、熟悉早拆体系平面布置图及房间支模大样、节点大 样图。根据要支模房间的支撑体系布置图及房间四 周结构梁下支架规格、数量统计表，备齐各种构配 （杆）件。
